Диагностика и ремонт жидкостной системы охлаждения мотоцикла

ВОЗДУШНАЯ СИСТЕМА ОХЛАЖДЕНИЯ СИЛОВОГО ТРАНСФОРМАТОРА

Естественное охлаждение трансформаторного оборудования воздухом производится путем его конвекции и неполной передачи тепловой энергии окружающей атмосфере. Подобные трансформаторы называются «сухими» и имеют несколько типов исполнения кожуха со своей маркировкой:

• открытое (С),
• защищенное (СЗ),
• герметизированное (СГ).

Помимо естественного воздушного охлаждения возможна также принудительная система охлаждения сухих трансформаторов.

Данная технология работает посредством дутья воздуха вентиляторами и имеет обозначение СД. Такие аппараты устанавливаются в тех жилых и промышленных помещениях, где использование масляных образцов запрещено из-за горючести охладителя.

Класс термостойкости изоляции напрямую влияет на допустимую разницу между температурой обмотки трансформатора и температурой окружающего охладителя. Это значение установлено ГОСТом 11677-85 и соответствует следующей таблице:

Класс термостойкости	Превышение температуры
А	60 о C
В	75 о C
С	80 о C
F	100 о C
H	125 о C

Осуществляемая воздухом система охлаждения силового трансформатора малоэффективна и применяется для трансформаторного оборудования малой и средней мощности – до 1600 кВ*А при номинальном напряжении до 15 кВ, а также при постоянной пониженной температуре или на временных площадках.

Однако для создания изоляции повышенной термостойкости все чаще стали применяться кремнийорганические (эпоксидные) компаунды. Эта технология позволяет выпускать сухие силовые трансформаторы с номинальной мощностью до 15МВ*А при том же напряжении.

При соответствующем обосновании такое оборудование может эксплуатироваться на электростанциях.

Использование холодильного масла в компрессорном оборудовании

Холодильные масла, используемые в компрессорах, бывают:

• минеральными (парафиновыми или нафтеновыми);
• синтетическими (углеводороды, эфиры, полигликоли, эфирные фосфаты, а также другие разновидности).

Главной функцией холодильного масла является снижение сухого трения, возникающего между двумя находящимися в контакте и перемещающимися относительно друг друга механическими деталями. В холодильных компрессорах такими деталями могут выступать подшипники качения или скольжения, клапаны всех видов компрессоров, кольца и гильзы поршневых компрессоров, винты и зубчатые зацепления синхронизаторов в винтовых компрессорах, контактирующие со статором пластины и скользящие в пазах роторов боковые поверхности пластинчатых компрессоров, а также другие детали и механизмы.

Холодильное масло необходимо также для повышения герметичности органов сжатия и, в некоторых компрессорах, для частичного охлаждения самого агрегата. Так в винтовом компрессоре масло смешивается с нагнетаемыми парами в картере компрессора, в процессе охлаждаясь до нужной температуры.

Вентиляторы для системы охлаждения

Вентиляторы различаются по многим параметрам, включая материал, из которого они состоят, и способ их изготовления или сборки, по диаметру, количеству лопастей, длине лопасти, шагу лопасти и типу ступицы. Материалы включают нейлон или пластик, металл и гибридные материалы, например, вентилятор Horton HTEC (термореактивный композит).

Формованные вентиляторы являются наиболее распространенными и интенсивно используются как на дорогах, так и вне дорог. Они изготавливаются из пластика или нейлона и имеют цельный дизайн.

Модульные вентиляторы обычно используются в условиях бездорожья и обеспечивают значительную гибкость конструкции. При этом в одной и той же втулке могут использоваться различные длины лезвий, их шаг, конфигурации и материалы для оптимизации производительности. Различные варианты ступиц увеличивают их пригодность для многих применений.

Металлические вентиляторы используются в внедорожных транспортных средствах, а также в транспортных средствах, предназначенных для дорог. Прочные и относительно легкие, они могут быть изготовлены по индивидуальному заказу с учетом точных требований к воздушному потоку, размеру, длине лопасти, ширине лопасти, типу кожуха, зазору наконечника, диапазону скоростей передаточного числа вентилятора и другим факторам.

Общие сведения об антифризах для мотоцикла

Большинство мотоспортивных организаций и гоночных лиг запрещают использование традиционных охладителей на основе этиленгликоля. При протечках на трек они могут быть крайне опасными, а их следы очень трудно счистить.

Причем типичные охладители создаются с мощным упором на компоненты, продлевающие жизнь системы охлаждения, и удерживающие температуру двигателя ниже допустимого предела.

Кроме того, специализированные охлаждающие вещества имеют состав, который позволяет им не замерзать при низких температурах, в то время как обычные жидкости, расширяясь при замерзании, могут повредить:

• бачок,
• шланги,
• кожух крыльчатки или другие детали.

Хотя это в меньшей степени касается мотогонок, которые редко проводятся при отрицательных температурах. В целом снижение рабочих температур двигателя продлевает срок эксплуатации агрегата, позволяя добиться при этом максимальной производительности.

Правильный выбор антифриза важен не меньше, чем хорошая экипировка для мотоциклистов, которой стабильно уделяется повышенное внимание. Разберемся, как поменять старый охладитель на свежий самостоятельно

Замена антифриза мотоцикла

Для выполнения работ понадобятся следующие материалы:

• антифриз – 2л;
• набор гаечных ключей;
• емкость для слива жидкости.

Последовательность замены ОЖ рассмотрим на примере популярной модели Honda CB 400:

1. Демонтируем седло и вскрываем боковые крышки. С правой стороны агрегата располагается расширительный бачок с жидкостью.
2. Откручиваем бензобак, отсоединяем клеммы датчика уровня топлива, и освобождаем патрубки.
3. Возле руля находится заливная горловина радиатора, снимаем с нее пробку.
4. В нижней части мотора в районе ведущей звездочки находится сливное отверстие с болтом.
5. Под мотоцикл подставляем емкость, откручиваем сливной болт и ждем, пока стечет вся жидкость.
6. Затем сливаем ОЖ из рубашки охлаждения (две пробки на ребрах мотора) и расширительного бачка.
7. Заливаем чистый антифриз через горловину радиатора, а затем доливаем в расширительный бачок (метка уровня на корпусе).

После выполнения основных операций следует вернуть мотоцикл в рабочее состояние, и запустить двигатель. Дать ему поработать в течение 7–10 мин. Заглушить и проверить в расширительном бачке уровень ОЖ, а при необходимости долить антифриз.

Пошаговая инструкция по замене антифриза в мотоцикле

Подготовительные работы

Сначала надо найти сливной болт. Каждый мотоцикл имеет свои особенности, но, все же в большинстве случаев он располагается в нижней части крышки лопастного насоса, которую легко опознать по двум шлангам системы охлаждения, подведенным к ней. Сливной болт можно также идентифицировать по медной шайбе.

Теперь надо найти и снять крышку радиатора. Хотя на некоторых модных байках, чтобы добраться до радиатора, необходимо снять седло или воздуховоды, не заметить его практически невозможно.

Чтобы нагретый охладитель не выплеснулся из горловины радиатора, перед тем, как открыть крышку, убедитесь, что двигатель полностью остыл.

Слив охладителя

Для слива жидкости поместите под сливной болт емкость объемом не менее 4 литров. Сняв крышку радиатора, откручивайте сливной болт до тех пор, пока из двигателя не польется устойчивая струя охладителя.

Крышку радиатора необходимо снять, чтобы давление в системе выровнялось, и жидкость сливалась быстрее. Когда струя иссякнет, можете закрутить болт просто вручную.

Промывка системы охлаждения

Залейте в горловину радиатора дистиллированную воду – примерно 2 литра. Затем открутите сливной болт, позволив воде вытечь. Это помогает вывести осадочный слой и остатки охладителя. Слив жидкость из системы, как следует, закрутите сливной болт.

Также важно слить старый охладитель из расширительного бачка, который обычно расположен рядом с радиатором. Когда в системе повышается температура и возрастает давление, через встроенный подпружиненный клапан в бачок выбрасывается излишняя охлаждающая жидкость

При снижении температуры и давления создаваемый при этом вакуум возвращает охладитель обратно в систему.

Если в бачке все еще находится старый охладитель, то при работе двигателя он смешается с новым. Слейте антифриз из бачка в специальную емкость через сливной шланг. Затем присоедините шланг обратно.

Заливка нового охладителя

В систему охлаждения заливается свежий традиционный антифриз или, если мотоцикл будет участвовать в гонках, смесь дистиллированной воды и «гоночной» охлаждающей присадки.

Присадки без этиленгликоля, как правило, не требуют сложных решений, так как система охлаждения заполняется в основном дистиллированной водой. Использование водяной смеси в системе охлаждения снижает рабочие температуры двигателя, при этом детали получают надлежащую защиту и смазку благодаря малой дозе охлаждающей присадки.

Примечание. Если предполагается использование или хранение мотоцикла при минусовых температурах, то нужно использовать антифризные охладители. Также не забудьте заполнить расширительный бачок выбранным типом охладителя.

Заполнив систему новым охладителем, закройте крышки радиатора и расширительного бачка. Затем поставьте другие части мотоцикла на свое место.

Экскурс по производителям

При выборе подходящего радиатора охлаждения масла стоит обращать внимание на фирму-изготовителя. Если вы разбираетесь в радиаторов двигателя, то здесь все просто: ищите в их ассортименте радиаторы маслоохладителей – практически все крупные производители радиаторов выпускают и их

К несчастью, их продукция стоит немалых денег, но зато цена соответствует качеству. Внимания достойны радиаторы таких фирм:

• Nissens (Дания);
• NRF (Нидерланды);
• Hella (Германия):
• AVA (Нидерланды).

Не столь качественные, но зато намного более дешевые аналоги предлагают ]DP Group (Турция), Polcar (Польша), 3RG (Испания), Vika (Тайвань), Dello (Германия), Thermotec (Польша). По факту, это упаковщики, реализующие продукция турецких, китайских и тайваньских заводов. В азиатских автозапчастях нет ничего страшного, другое дело – наиболее дешевые автозапчасти из этих стран. Как правило, они имеют высокий процент брака и несоответствие оригинальной геометрии. При их производстве нередко используют некачественное сырье. В случае радиаторов это критично, так что Avto.pro советует покупать намного более качественные изделия от фирм из списка выше.

Жидкостное

Принцип охлаждения двигателей мотоциклов по этой схеме такой же, как и у автомобилей. В качестве теплоносителя выступает охлаждающая жидкость — антифриз. Антифриз одновременно оказывает антикоррозионное и смазывающее действие. Воду в системе охлаждения используют только в случае возникновения неисправности и острой необходимости продолжить движение при отсутствии охлаждающей жидкости. При этом в воде не должно быть примесей, и ее необходимо заменить на рекомендованную охлаждающую жидкость в кратчайшие сроки.

Охлаждающая жидкость прокачивается насосом через каналы в стенках цилиндров и головках цилиндров двигателя, забирает от них тепло и отдаёт его радиатору. Между пластин радиатора проходит набегающий поток холодного воздуха и охлаждает радиатор.

Один из важнейших элементов системы — термостат. Он делит систему охлаждения на два контура – малый и большой. Когда двигатель холодный, клапан термостата закрыт. Циркулирующая при этом охлаждающая жидкость движется по малому контуру. Это позволяет отсечь большой объем охлаждающей жидкости, обеспечивая более быстрый прогрев двигателя. При температуре приблизительно 90° клапан открывается, обеспечивая циркуляцию жидкости по большому контуру и более эффективное охлаждение двигателя.

На радиаторе, как правило, устанавливается вентилятор с электроприводом. Он включается при повышении температуры охлаждающей жидкости. Например, когда мотоцикл движется с низкой скоростью, когда набегающего потока воздуха недостаточно.

Источник

Диагностирование системы охлаждения

Изучение устройства жидкостной системы охлаждения

Операции	Технология выполнения
1. Разобрать насос	1.1. Ослабить натяжение ремня привода венти- лятора. 1.2. Отвернуть болты крепления и снять венти- лятор и шкив его привода. 1.3. Отвернуть болты крепления и снять перед- нюю крышку насоса вместе с крыльчаткой и прокладкой. 1.4. Визуально проверить внутреннюю полость насоса и крыльчатку на предмет наличия по- вреждений
2. Собрать насос	Выполнить сборочные операции, обратные опе- рациям 1.4, 1.3, 1.2, 1.1
3. Снять термостат	3.1. Отвернуть гайки крепления шпилек верхне- го патрубка к головке блока. 3.2. Снять патрубок с двигателя. 3.3. Извлечь термостат из полости
4. Проверить исправность термостата	4.1. Поместить термостат в ванну с водой, уста- новленную на электроплитку. 4.2. Нагревать воду, перемешивая и контроли- руя термометром ее температуру. 4.3. Определить с помощью индикатора и тер- мометра моменты и температуру начала и окон- чания открытия клапана термостата. 4.4. Отключить плитку. 4.5. Определить моменты начала и окончания закрытия клапана термостата и соответствую- щие значения температуры жидкости
5. Установить термостат	Выполнить сборочные операции, обратные опе- рациям 3.3, 3.2, 3.1
6. Проверить и от- регулировать натяжение ремня привода вентиля- тора	6.1. Приложить рейку к шкивам вентилятора и генератора. 6.2. Установить линейку перпендикулярно рейке на равном расстоянии от шкивов вентилятора и генератора. 6.3. Нажать линейкой на ремень с усилием 40 Н (≈ 4 кг); определить по линейке прогиб ремня и сравнить с нормативом. 6.4. Отрегулировать натяжение ремня

Проверка системы охлаждения двигателя

Во время работы двигателя его температура может значительно изменяться в зависимости от нагрузки. Если не отводить часть тепла, мотор будет перегреваться, а износ компонентов увеличится. Это может привести к плачевным результатам. Повышенная опасность возникает в летний период времени, когда температура воздуха достигает +30 и более градусов.

При этом особенность работы двигателей внутреннего сгорания в том, что и снижение их рабочей температуры тоже плохо для них. Моторное масло рассчитано на работу в определенном режиме и при его нарушении становится слишком вязким. На фоне этого увеличивает трение, что в свою очередь приводит к быстрому износу деталей. Расход топлива при этом растет, а показатели мощности падают.

Во избежание подобных проблем важно хотя бы раз в полгода проводить диагностику системы охлаждения. Однако стоит понимать, что это достаточно трудоемкий процесс, который проблематично реализовать без опытного мастера и профессионального оборудования

Конструкция системы охлаждения.

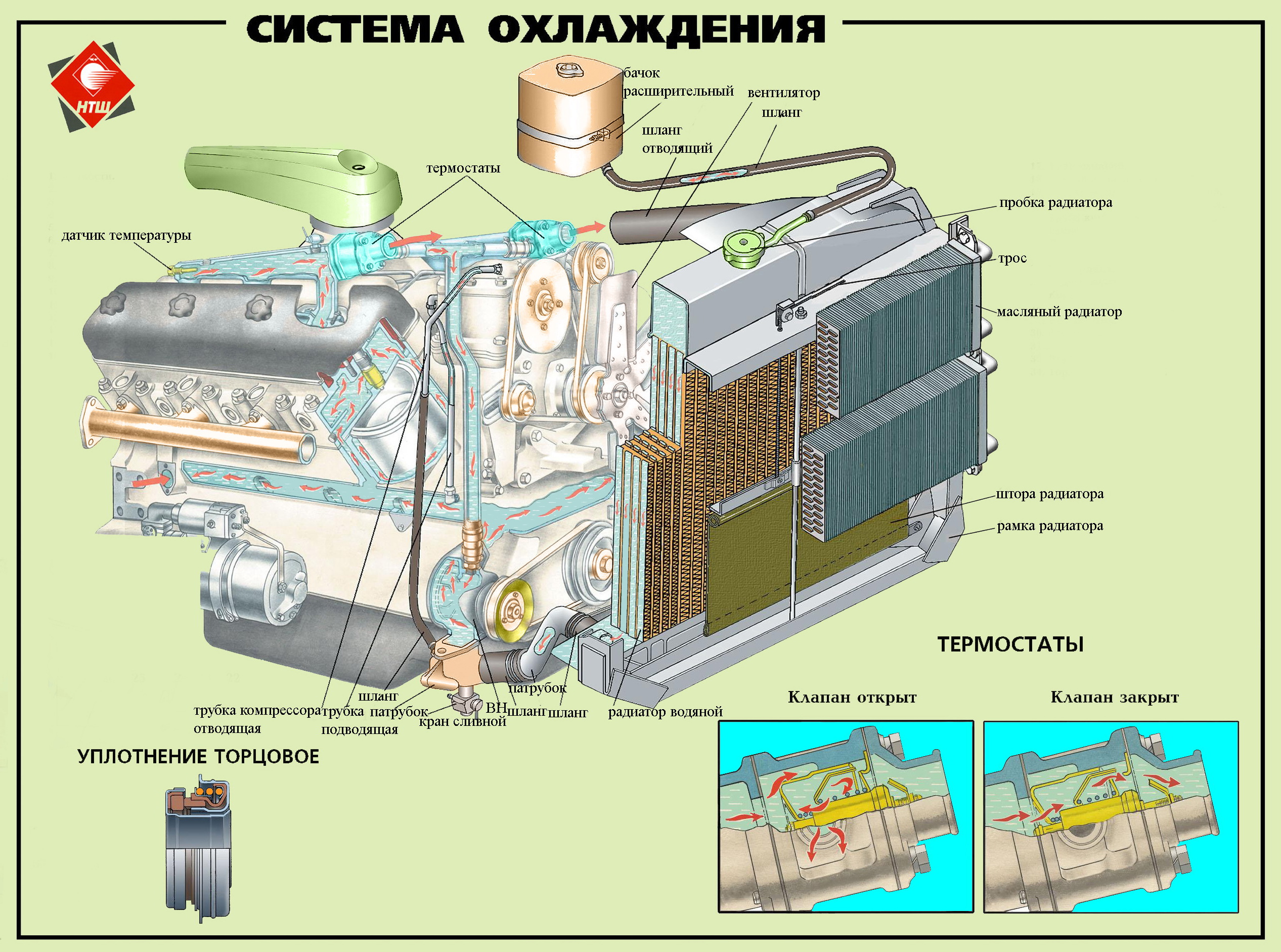

Главные механизмы системы вывода тепла от двигателя внутреннего сгорания исполнены в виде: – радиатора, который тщательно охлаждает жидкость самой системы отводя тепло. – водяного насоса, вырабатывающего циркуляцию охлаждающей жидкости двигателя. – вентилятора, который значительно увеличивает силу воздушной струи через ребра радиатора. – гидромуфты привода воздушного вентилятора, выполняющей функцию транспортирования момента вращения от механизма коленчатого вала к самому вентилятору. – термостата, который настраивает циркуляционный температурный режим охлаждающей жидкости. – крышка радиатора которая содержит клапан,служащий для выброса охлаждающей жидкости в расширительный бочок и обратно. – расширительный бочок.

Особенности выбора масла

Есть мнение, что нужно использовать специальное масло для двигателей с воздушным охлаждением. И это так. Дело в том, что температура нагрузки на детали поршневой группы в двигателях с воздушным охлаждением значительно выше, чем у агрегатов с водяным.

В основе этих специальных масел чаще всего лежат полиальфаолефиновые масла грубой очистки на базе минеральной или синтетической природы. К этому комплексу применен комплект присадок, обеспечивающих надежную защиту двигателя, противостоящих залеганию колец, улучшающих энергосбережение. В любых маслах уже имеются добавки, которые эффективно защищают агрегат от заклинивания за счет устойчивой базовой формулы.

Удаление накипи и промывка системы охлаждения.

В процессе работы двигателя в системе охлаждения образуется накипь, которая накапливается и затрудняет отвод теплоты от нагретых деталей двигателя. Поэтому необходимо периодически удалять накипь и промывать систему охлаждения.

Накипь удаляется с помощью химических растворов (трилона Б, хромпика, соляной кислоты с ингибиторами, каустической соды и т.п.). Раствор для удаления накипи, время промыва и концентрация раствора рекомендуются заводом-изготовителем в инструкции по применению растворов. Обычно накипь удаляется следующим образом: вначале готовят промывочный раствор; затем его заливают в систему охлаждения, позволив некоторое время (указанное в инструкции) двигателю работать с промывочным раствором в качестве охлаждающей жидкости; в конце промывочный раствор сливают и промывают систему охлаждения.

Простейшая промывка системы охлаждения осуществляется чистой водой под давлением 20-30 МПа. Направление движения потока воды при промывке должно быть противоположно направлению циркуляции охлаждающей жидкости в период работы двигателя. Радиатор и водяную рубашку двигателя промывают раздельно. Технически промывка осуществляется следующим образом: снимают верхний и нижний шланги радиатора; на патрубки радиатора надевают шланги промывочного агрегата; в нагнетательный шланг (присоединенный к нижнему патрубку радиатора) подают воду под давлением 20-30 МПа.

Продукты коррозии и накипь выходят через шланг, надетый на верхний патрубок радиатора. Пробка радиатора при промывке должна быть закрыта. Водяную рубашку промывают аналогичным образом, но при снятых термостате и сливных краниках блока цилиндров.

Струю воды направляют в нагнетательный шланг, надетый на патрубок термостата. Промывка продолжается до тех пор, пока выходящая из сливного патрубка вода не станет чистой.

В настоящее время все большее распространение находят установки для промывки систем охлаждения и замены охлаждающей жидкости.

Установки для промывки системы охлаждения и замены охлаждающей жидкостиЭти установки для промывки систем охлаждения имеют большое количество разнообразных функций: – замена охлаждающей жидкости, без «завоздушивания» системы;

• промывка радиатора двигателя и радиатора отопителя салона; – возможность очистки радиаторов посредством подачи импульсами воздуха под давлением или совместно с промывочной жидкостью;
• проверка системы охлаждения двигателя на герметичность; – проверка работоспособности клапана избыточного давления на крышке радиатора или расширительного бачка;
• контроль давления в системе охлаждения двигателя; – очистка жидкости, поступающей в установку, с помощью съёмного фильтра;
• предварительная откачка старого антифриза из верхней части радиатора для предотвращения разлива жидкости при подключении адаптеров и т.п. Основные неисправности приборов системы охлаждения и способы их устранения представлены в таблице 2.

Таблица 2

Неисправность (признак)	Причины	Способ устранения
РАДИАТОР
Течь охлаждающей жидкости из радиатора. Недостаточная эффективность работы радиатора	Трещины или поломка трубок радиатора. Накипь и загрязнение в трубках радиатора. Засорение ребер охлаждения радиатора	Запаять или заменить поврежденные трубки. Удалить накипь и промыть радиатор. Продуть ребра радиатора сжатым воздухом
ТЕРМОСТАТ
Двигатель долго прогревается. Двигатель перегревается	Клапан термостата заклинил в открытом положении. Клапан термостата заклинил в закрытом положении	Заменить термостат.   Заменить термостат
НАСОС
Течь жидкости из контрольного отверстия насоса. Шум при работе насоса	Износ уплотнительных деталей насоса. Износ подшипников вала. Отсутствие смазки в подшипниках вала	Заменить поврежденные или изношенные уплотнения. Заменить подшипники. Заложить смазку в подшипники
НЕГЕРМЕТИЧНОСТЬ СИСТЕМЫ
Течь жидкости из системы охлаждения	Трещины и пробоины в корпусах приборов или рубашке охлаждения. Нарушена герметичность прокладок. Повреждены шланги. Нарушена герметичность соединения шлангов с патрубками	Заварить, запаять или устранить повреждения герметиком. Заменить прокладки. Заменить шланги. Затянуть или заменить соединительные хомуты

Для временного или длительного восстановления герметичности системы охлаждения могут применяться различные герметики (пасты для внешней заделки негерметичностей, таблетки для растворения в охлаждающей жидкости).

Вспышка света

Первый предупреждающий сигнал – красный индикатор давления масла в кабине. Не путайте его с элементом управления, который показывает слишком малое количество масла. Падение давления масла вызывает внезапное увеличение трения, перегрев поверхности поддона из оловянного сплава, а затем его постепенное размывание. Это может сопровождаться явными столкновениями. Даже если давление масла снова стабилизируется, поддон будет поврежден настолько, что серьезный сбой – это только вопрос времени.

масло в двигателе мотоцикла

Может случиться так, что в масле, корпусе фильтра или в масляном поддоне вы обнаружите частицы поврежденного подшипника. Последствия частичного повреждения подшипника обычно можно устранить. Так что, если индикатор давления масла просто мигает, вы сразу же уходите в сторону и выключаете двигатель – вы можете его защитить. Серьезное повреждение коленчатого вала или шатунов приводит к значительным затратам.

Наиболее важными в смазке являются качество и вязкость масла. В принципе, вы всегда должны использовать то моторное масло, которое рекомендует ] двигателя

Это важно, потому что масло не только смазывает, но и отводит избыточное тепло. Горячая точка находится в головке цилиндра и нижней части поршня, где происходит сгорание топливной смеси

Охлаждающая жидкость протекает через очень горячую область выпускного канала, но масло все еще отнимает значительную часть тепла. Затем он охлаждается в теплообменнике или отдает тепло воздуху в дополнительный масляный радиатор. Такие конструкции минимизируют вероятность отказа из-за перегрева.

Компания Сузуки пошла еще дальше. В начале 1990-х двигатели GSX-R охлаждались воздухом и маслом. Это решение было названо SACS. Масло течет в нем через большой радиатор. Тот же патент был использован в “Бандитах”. Он работал достаточно хорошо, что жидкостное охлаждение было введено для них только в 2006 году.

Почти во всех современных двигателях поршень охлаждается маслом, распыляемым снизу специальной форсункой. В то же время подшипник скольжения поршневого подшипника смазывается – единственный в кривошипной системе, в который масло не подается по воздуховоду. Это происходит по двум причинам:

1. масляное отверстие, проходящее вдоль шатуна, сильно ослабит его;
2. из-за космических ускорений шатуна (в доли секунды от нуля до 130 км / ч и сразу же обратно до нуля) невозможно обеспечить стабильный приток масла.

Масло для 2-тактных двигателей

Поскольку масло не нуждается в длительном сроке службы, в его состав не включаются стабилизирующие присадки. Зато для него важны работоспособность в смеси с бензином (до изобретения раздельной смазки единственным способом подать масло в 2Т-мотор было его добавление прямо в топливо), чистота и малая дымность сгорания.

По этой причине минеральные масла для двухтактников не назвать хорошим выбором. Из-за высокой дымности, обильного нагарообразования они сильно загрязняют камеру сгорания, днище поршня, выпускные окна и глушитель. Это приводит к снижению мощности, повышается риск калильного зажигания. Высококачественные синтетические масла для мотоциклов могут соответствовать самым жестким из актуальных стандартов качества, надежно защищая высокофорсированные двигатели воздушного охлаждения.

Воздушное

Мотор мотоцикла охлаждается встречным воздухом. Поскольку отвод тепла происходит через поверхность двигателя, её увеличивают с помощью оребрения в наиболее теплонагруженных местах. Рёбра охлаждения располагают на головке цилиндра и цилиндре, а вот на картере, где температуры не такие высокие, они могут отсутствовать.

Если двигатель расположен таким образом, что на него не попадает встречный поток воздуха, для охлаждения используют дефлекторы, перенаправляющие набегающий поток холодного воздуха на двигатель.

Широко применяется практика использования масляных радиаторов, охлаждающих моторное масло, одной из функцией которого является охлаждение деталей двигателя.

Использование холодильного масла в компрессорном оборудовании

Холодильные масла, используемые в компрессорах, бывают:

• минеральными (парафиновыми или нафтеновыми);
• синтетическими (углеводороды, эфиры, полигликоли, эфирные фосфаты, а также другие разновидности).

Главной функцией холодильного масла является снижение сухого трения, возникающего между двумя находящимися в контакте и перемещающимися относительно друг друга механическими деталями. В холодильных компрессорах такими деталями могут выступать подшипники качения или скольжения, клапаны всех видов компрессоров, кольца и гильзы поршневых компрессоров, винты и зубчатые зацепления синхронизаторов в винтовых компрессорах, контактирующие со статором пластины и скользящие в пазах роторов боковые поверхности пластинчатых компрессоров, а также другие детали и механизмы.

Холодильное масло необходимо также для повышения герметичности органов сжатия и, в некоторых компрессорах, для частичного охлаждения самого агрегата. Так в винтовом компрессоре масло смешивается с нагнетаемыми парами в картере компрессора, в процессе охлаждаясь до нужной температуры.
