Как проверить датчик холостого хода: диагностика ДХХ своими руками

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

  • Автомобиль часто глохнет при работе на холостых оборотах;
  • Возникает такое явление как плавающие обороты;
  • Отсутствуют при запуске холодного двигателя повышенные обороты;
  • Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки

Что означает

Низкие обороты холостого хода

Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

  1. Обзаведитесь тестером, если ранее у вас его не было.
  2. Отключите ДХХ от колодки с проводами.
  3. Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
  4. С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
  5. На включенном зажигании тестер должен показывать минимум 12 Вт.
  6. Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
  7. Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
  8. Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
  9. По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
  10. Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

  • Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
  • Если есть возможность, попробуйте отремонтировать РХХ;
  • При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками. Предлагаем соответствующую видео инструкцию

Теперь действуем следующим образом.

  1. Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
  2. Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
  3. Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
  4. Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
  5. Палец позволит вам ощутить небольшой толчок при включении зажигания.
  6. Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Стоимость РХХ составляет в районе 300-400 рублей, в зависимости от региона и конкретного магазина. Будьте внимательны, поскольку сейчас на рынке присутствует внушительное количество подделок.

Методика проверки датчика при помощи мультиметра

Самый надежный и распространенный способ проверить работоспособность датчика – воспользоваться мультиметром. Но для этого регулятор предварительно нужно снять. Обычно, он крепится несколькими винтами около датчика дросселя, но на некоторых автомобилях может быть закреплен специальным раствором или лаком.

Демонтировать РХХ с применением силы нельзя, поскольку существует большой риск повредить впускную систему. В подобном случае придется снимать весь дроссельный узел.

Для проверки электромотора необходимо замерять сопротивление обмоток. Контакты мультиметра нужно поочередно подключать на каждую из обмоток A и B, C и D. Если все работает исправно, то полученные данные попадут в диапазон 40–80 Ом.

Регулятор холостого хода ВАЗ 2110: поломки и диагностика

Из этой статьи вы узнаете, что такое регулятор оборота VAZ 2110. Это устройство, которое позволяет управлять двигателем внутреннего сгорания с использованием блока микроконтроллера. Конечно, этот элемент может испортить.

Следовательно, необходимо точно ознакомиться с его устройством, а также с диагностическими методами

Обратите внимание на то, что в случае сбоя VTC двигатель не сможет функционировать правильно. Тем не менее, стоит рассказать все детали более подробно

Общие сведения

Регулятор стерильного вращения позволяет изменять подачу воздуха в топливо. Это в основном шаговый мотор, который контролируется специальным микропроцессорным электронным блоком

Обратите внимание, что ошибка состоит в том, чтобы вызвать это устройство «Датчик»

Это электродвигатель, и, таким образом, действует приводы. С его помощью это происходит на работе двигателя внутреннего сгорания на низких оборотах. Стоит отметить, что довольно сложно определить провал регулятора. Вы можете сделать это только при диагностическом оборудовании.

Поэтому, если регулятор поврежден, контрольная лампа «Проверка двигателя» не будет блестеть. Это поможет только замену контроллера стерильного скорости.

Как уже упоминалось выше, контроллер позволяет изменить подачу воздуха. Если вы знакомы с топливной системой VAZ 2110, вы знаете, что смесь создается в рампе. Там сохраняется определенное давление, которое достаточно для инъекции бензиновой смеси хорошего качества для камеры сгорания. Довольно сложно отрегулировать воздух.

Особенно, когда дроссель полностью закрыта

Обратите внимание на то, что он использует простаистый регулятор двигателя VAZ, прогревающийся до рабочей температуры. На самом деле, нет «сосания» рычага в инъекционных двигателях

Следовательно, регулирование подачи воздуха происходит только с помощью регулятора на холостом ходу. Эта функция представляет собой стерильный регулятор вращения ВАЗ 2110.

Это не работает во время вождения.

Как работает регулятор?

При включении зажигания панель перемещается на режим ожидания. Он простирается до конца. В то же время он основан на специальной дыре в команде дроссельной заслонки. Затем поршень возвращается в исходное положение. Таким образом, контроллер откалиброван.

Во время работы двигателя большее или меньшее количество регуляторных шагов вызывает изменение объема воздуха, который течет через эту калибровочную крышку. В этом случае такое количество воздуха, в котором нормальная работа двигателя может быть достигнута на топливный рельс.

Вот как стерильный регулятор скорости в ВАЗ 2110 и любой другой автомобиль. Размеры этого устройства очень мало, он легко падает в ладонь. В нем есть три основных элемента. Прежде всего, это шаговый двигатель. Во-вторых, это стержень, на котором расположена иглы в форме конуса.

Стоит отметить, что регулятор скорости холостого хода VAZ 2114 с точки зрения действий аналогичен всем устройствам этого типа. Конечно, будет много проблем, если вдруг проходит регулятор холостого оборота или начать работать неправильно. Могут возникнуть симптомы, такие как спонтанные изменения в вращении коленчатого вала.

Например, внезапное увеличение или уменьшение оборота происходит. Если вы начнете холодный двигатель, и в то же время оборот не увеличивается, можно считать, что клапан холостого хода неэффективен. Также стоит отметить, что после включения света или нагрева оборот холостого хода не следует уменьшаться. Кроме того, при выключениипередач, двигатель часто глохнет.

Например, при переключении на другую передачу или при остановке.

Диагностика РХХ

Чтобы проверить регулятор холостого хода ВАЗ 2110, нужно подготовить машину к ремонту. Первым делом нужно отсоединить шайбу, через которую регулятор подключается к электросети. Затем проверьте наличие напряжения. В розетке два провода и на них должно быть напряжение.

Конечно, делать это нужно при включенном зажигании. Если напряжение слишком низкое, причина, скорее всего, в зарядке аккумулятора. В случае полного пропадания напряжения неисправность должна быть обнаружена в электронном блоке управления или в цепи питания регулятора холостого хода.

Затем проверьте сопротивление между выводами самого контроллера. В среднем это сопротивление должно составлять 53 Ом. Затем вы можете разобрать датчик, подключить его к клеммной колодке, а затем подключить источник питания.

Особенности работы датчика

Одной из особенностей определения неисправности датчика холостого хода на ВАЗ-2114 является то, что бортовой компьютер не способен распознать поломку в этом узле.

В разобранном виде

За редким исключением он выдаст некоторые ошибки (0505, 0506, 0507), но полагаться только на них не стоит, так как они могут свидетельствовать и о других неисправностях в топливной системе автомобиля.

Показания бортового компьютера

Вследствие такой специфики работы детали проще обратить внимания на некоторые признаки, проявляющиеся в работе автомобиля и способные помочь в диагностике, точнее это:

  • частое самопроизвольное глушение мотора на холостом режиме работы;
  • нестабильные (плавающие) холостые обороты;
  • запуск мотора на «холодную» не сопровождается повышением оборотов;
  • выключение передачи на холостом ходу сопровождается тем, что мотор глохнет.

Способы диагностики датчика

https://youtube.com/watch?v=yj3rXyRVerI

При появлении таких симптомов окончательно удостовериться в том, что неисправен именно датчик, можно парой проверенных способов:

  • Первый. Снимите датчик и подключите его к системе. Включите зажигание, слегка прикоснитесь к игле, она должна как бы толкаться вперёд. Толчков нет – датчик неисправен.
  • Второй – более надёжный. Приобретите специальный тестер для проверки напряжения и сопротивления в электрической цепи. Им необходимо проверить поступление напряжения на датчик, оно должно быть не менее 12 Вольт. Если напряжение поступает, но проблема всё-таки имеется, желательно проверить сам датчик на работу. Для этого к его парным клеммам (A-B и C-D) присоедините тестер и проверьте сопротивление, которое должно составлять около 53 Ом. Затем поменяйте пары на A-C и B-D – сопротивление должно быть бесконечно большим.

Проверяем сопротивление на датчике холостого хода

Пути устранения «болячки»

Как устранить неисправность? Для этого нам понадобится только отвертка. Приступаем к осуществлению процедуры.

  1. Отсоединив клеммную колодку, а также открутив два винта, демонтируем узел.
  2. Замечаем, что следы ржавчины внутри мешают ходу колесика, регулирующего положение заслонки.
  3. Наполняем внутренности дефектного прибора проникающей аэрозолью против ржавчины.
  4. Отверткой для разработки прокручиваем колесико.
  5. Сборку производим в обратном порядке.

Проверяем, высокие ли теперь холостые обороты двигателя. Проблема должна устраниться.

Теперь разберем иной случай. Скажем, имеем завышенные обороты на холостом ходу у ВАЗ 2114. Вот что мы делаем, столкнувшись с данной ситуацией.

При выяснении обстоятельств исследуемой проблемы проверяем первоначально всегда работу датчика холостого хода. Данный прибор состоит из иглы, встроенной внутрь электромагнитной катушки. Игла либо задвигается внутрь катушки, отодвигаясь от отверстия дроссельного патрубка, либо выдвигается, закрывая это отверстие, тем самым прекращая подачу воздуха для сгорания смеси.

Также почитайте про регулировку оборотов холостого хода двигателя и ремонт глушителя автомобиля таврия своими руками. Данный элемент расположен у дроссельной заслонки, напротив троса педали газа. Для его диагностики выдергиваем из него клеммную колодку, заводим автомобиль, после чего видим, что у нас по-прежнему высокие обороты двигателя не изменились на холостом ходу. Тогда снимаем данный дефектный узел, затем производим его чистку либо замену. Для работы берем:

  1. Откручиваем два винта. Достаем сломанный узел.
  2. Подсоединяем к нему проводку. Включаем зажигание. Если игла прибора на ощупь немного задвинулась внутрь катушки, то он исправен.
  3. Если игла не реагирует при подаче электрического тока, отмываем прибор с помощью зубной щетки бензином.
  4. Сборку делаем в обратном порядке.

Когда не удается своими руками восстановить работоспособность этого узла, лучше приобрести новый. Тем более, что стоимость запчасти невелика.

Другие пути исправления

Диагностику этого узла можно произвести следующим образом. Необходимо отключить клеммную колодку от нашего регулятора массового расхода, а затем завести двигатель, после чего надо проехать на оборотах коленчатого вала выше 2000 об/мин.

При этом автоматически запускается аварийный режим, порции смеси теперь рассчитываются лишь по положению заслонки. Если ощущения показали, что автомобиль с отключенным датчиком стал динамичнее, чем с подключенным, то неисправность данного узла очевидна.


Для его замены возьмем следующие инструменты:

  • отвертка крестовая;
  • отвертка плоская.
  1. Заглушив мотор, отключаем провода от датчика массового расхода воздуха.
  2. Ослабив хомут, снимаем шланг на впускной трубе.
  3. Демонтируем дефектный прибор, открутив два болта.
  4. Производим замену прибора.
  5. Сборку делаем, двигаясь по пунктам назад.

Вот так устраняется данная причина высоких оборотов.

Почему-то не помогло


Теперь разберем еще такую ситуацию. Автовладелец поменял, например, датчик холостого хода, при этом стали высокими обороты коленвала, либо по-прежнему все равно остались повышенными.

Причины подобного неприятного явления могут быть следующими.

  1. Скорее всего, автолюбитель делал замену просто так, наобум, авось перестанет слишком быстро крутить. Реальное положение вещей говорит о том, что неисправность нужно искать в другом месте.
  2. Если это датчик не совсем нового образца, у него есть регулировочный болт, возможно, необходимо его подкрутить, чтобы настроить проблемный узел. Современные клапаны холостого хода при их установке не нуждаются ни в какой дополнительной настройке. Однако, например, если у Приоры замечены высокие обороты на холостом ходу, то у данного авто можно поискать регулировочный винт.
  3. Не исключено, что новая запчасть оказалась бракованной.
  4. Неправильно установлена новая запчасть.

Здесь, пожалуй, перечислены все корни явления.

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

  • Плавающие обороты на холостом ходу;
  • Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
  • Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
  • Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
  • Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

  1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
  2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
  3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

  1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
  2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
  3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
  4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
  5. Включите на несколько минут зажигание, а затем выключите его.
  6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Замена

Для работы вам потребуется:

  • Новый регулятор, подходящий для вашего ВАЗ 2114;
  • Ветошь;
  • Крестовая отвертка;
  • Ключ на 13 миллиметров;
  • Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

  1. Поставьте автомобиль на ровную площадку, включите ручник.
  2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
  3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
  4. Снимите защитный кожух с силового агрегата.
  5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
  6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
  7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
  8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
  9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
  10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
  11. Снимите разъем датчика с клемм.
  12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
  13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
  14. Достаньте из крепежного гнезда регулятор.
  15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
  16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
  17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
  18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
  19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
  20. Подключите разъем на клеммы устройства.
  21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
  22. Поставьте обратно защитный кожух двигателя.

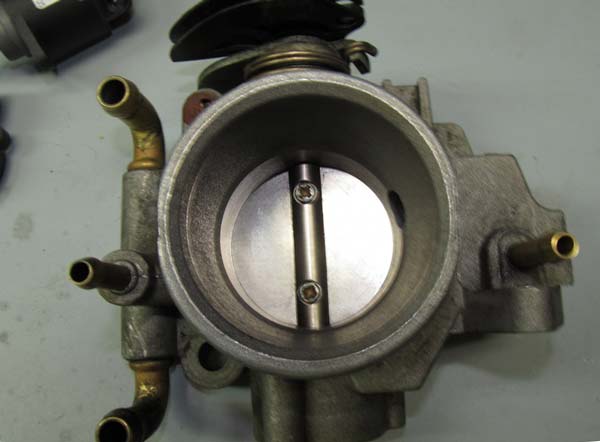

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

  1. Попробуйте промыть старый датчик.
  2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
  3. Далее очистителем обильно обрабатывается шток, игла и пружина.
  4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
  5. Повторно промойте устройство, а затем верните его на место.
  6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта; Извлеките три шпильки, фиксирующие корпус датчика; Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты; После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком; При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

 Загрузка …

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
