Передача крутящего момента от двигателя на колеса: трансмиссия автомобиля

Какие существуют режимы АКПП

У автоматической коробки передач имеется четыре основные режима:

  • P- «паркинг» – для того, чтобы оставить машину стоять на определенное время без движения. Он фиксирует положение автомобиля на стоянке. Включать его можно только при полной остановке автомобиля. В этом состоянии следует заводить двигатель. При положении «Р» автомобиль не двинется с места, а двигатель будет работать на холостых оборотах.
  • R – «задний ход» — используется, когда нужно проехать назад.
  • N – «нейтраль» – когда нужно перекатить автомобиль с одного места на другое. На задние колеса не передаются вращения двигателя, но при отпущенных тормозах автомобиль может свободно катиться. В инструкции написано: «Никогда не включать при движении автомобиля — продолжительная езда на «нейтрале» может привести к выходу из строя коробки передач». Возражу на это словами Джеймса Бонда: «Никогда не говори никогда» — иногда включать режим «N» необходимо.
  • D – «драйв» – для того, чтобы начать движение вперед. Этот режим предусмотрен для всех стандартных дорожных ситуаций. Цифры 4, 3 и 2 на автоматических 5-стуненчатых коробках передач означают, что переключение возможно только до соответственно 4-й, 3-й и 2-й ступеней. Он предусмотрен для езды по крутым перевалам, в горах с прицепом, в сложных условиях, для торможения на экстремальных спусках. На некоторых модификациях «мерседесов» есть режим «В» — торможение на экстремальных и длинных спусках, в частности, с прицепом, при скорости ниже 40 км/ч, тогда коробка передач переключается на нижнюю ступень. Переключать селектор из положения «D» в положение «4», «3», «2» и «В» можно при движении автомобиля, но не превышая допустимой максимальной скорости при различных положениях рычага. Для этого необходимо контролировать положение стрелки спидометра: первая скорость — одна метка, вторая скорость — две метки, четвертая скорость — четыре метки, или по тахометру, не превышая максимально допустимого числа оборотов двигателя.

Дополнительные режимы

  • Режим «2» – доступные первые две передачи. В нем КПП блокирует выбор передач, ограничиваясь первой и второй передачами. Данный режим есть смысл применять при буксировке, а также на горных дорогах с извилистым профилем. Включение режима доступно и при движении, однако делать это следует лишь если скорость автомобиля ниже 80 километров в час. В противном случае высокие обороты могут негативно отразиться на двигателе автомобиля.
  • Режим «L» – доступна только первая передача. Данный режим предназначен для езды в особо сложных условиях и на бездорожье. На кроссоверах и внедорожниках с данным режимом задействуется и понижающая передача. При этом включение данного режима возможно лишь при скорости машины ниже 15 километров в час. Перед тем, как ездить на коробке автомат по бездорожью, лучше включить режим заблаговременно.
  • OverDrive (O/D) Данный режим применяется на коробках передач, которые имеют более трех ступеней и предназначен для совершения обгона либо в других ситуациях, когда требуется быстрый разгон автомобиля. Активируется он, как правило, нажатием кнопки на рычаге трансмиссии. Перед тем, как ездить на коробке автомат с использованием данного режима, следует помнить, что он принудительно не позволяет АКПП переключаться выше, чем до третьей передачи. Благодаря этому и достигается большая, в сравнение с обычной работой, динамика автомобиля. Использовать этот режим можно и при езде на затяжном подъеме. Дело в том, что обычный режим может в таком случае «колебаться», переключаясь то на третью, то на четвертую передачи. При использовании же «овердрайва» проблема исчезает.
  • PWR/SPORT. Данный режим является программным и предназначен для активного вождения. При его активации ступени в коробке переключаются на более высоких оборотах, благодаря чему достигается максимальная динамика (расход топлива тоже становиться максимальным). Для того, чтобы понять, как ездить на коробке автомат в спортивном режиме, требуется, для начала, овладеть базовыми навыками езды на автомате ввиду того, что автомобиль субъективно становиться заметно резче в откликах на педаль «газа».
  • SNOW – снег. Название этого режима говорит само за себя. Он предназначен для того, чтобы безопасно ездить в зимнее время года. Как ездить на автомате зимой, понять не сложно – достаточно включить данный режим. АКПП в таком случае будет «трогаться» со второй передачи, а переключения будут происходить на более низких оборотах. На асфальте автомобиль становиться менее динамичным, однако это сделано для безопасности на снегу

Преимущества и недостатки

По сравнению с механическими коробками передач, у автоматических есть весомые преимущества:

  • автомобилем с АКПП проще и комфортнее управлять, дополнительные навыки и рефлексы водителю не требуются, переключения скоростей более плавные, что особенно актуально для перемещений по городу;
  • двигатель и ведущие части автомобиля защищены от перегрузок и их ресурс повышается;
  • ресурс многих АКПП значительно превышает аналогичный ресурс МКПП. При своевременном техническом обслуживании, необходимость ремонта наступает реже.

Расходные части, такие как, например, диск сцепления или тросик, отсутствуют, вывести из строя АКПП значительно сложнее. Ресурс АКПП американского и японского производства, при современном обслуживании может достигать миллиона километров. Существует мнение, что у автомобилей с АКПП несколько больший расход топлива. Автомобили до конца 20-го века имели зачастую неправильно выбранные моменты и ограниченное количество скоростей (2–3). На современных АКПП количество передач составляет не менее 4–5 (на грузовых до 19). Современная компьютерная автоматика справляется с выбором крутящего момента и скорости ничуть не хуже водителя. Кроме того, расход топлива на машинах с МКПП сильно зависит от манеры езды и профессиональных умений водителя. У современных АКПП есть множество режимов, они адаптированы под стиль вождения автовладельца.

Коробка-атомат в разрезе

Серьезным недостатком АКПП является невозможность точного и безопасного переключения передач в экстремальных условиях – на обгоне, выезд из сугроба быстрым переключением задней и первой передачи (раскачка), запуск двигателя «с толкача». Однако, большинство городских жителей выберут комфортное перемещение по пробкам взамен возможностей «прошаренного» водителя. Вторым заблуждением автолюбителей является то, что АКПП не предназначены для вождения автомобиля в условиях гонок и бездорожья. Гражданские АКПП действительно не предназначены для спортивного вождения и управления заносами — в них нет соответственного охлаждения для таких нагрузок, и моменты переключения выбраны для спокойного вождения в городских условиях. Однако, АКПП оснащенная дополнительным охлаждением и перенастроенная на быстрое переключение скоростей покажет лучшее результаты чем МКПП. Автомобили «Формулы-1» комплектуются АКПП и с очень быстрым движением справляются лучше, чем гоночные автомобили с МКПП. Долгие, управляемые заносы также возможны. Внедорожные автомобили уже продолжительное время оснащаются автоматами, которые на проходимость никак не влияют. Большинство водителей просто не понимают, как работает автоматическая коробка передач.

АКПП болида Формула-1

Назначение и требования

Если двигатель называют сердцем автомобиля, то кузов – это его оболочка или тело. Как бы то ни было, именно кузов является самым дорогим элементом машины. Основное его назначение – это защита пассажиров и внутренних компонентов от воздействия окружающей среды, размещение посадочных мест и прочих элементов.

Кузов автомобиля

Как к важному конструктивному элементу к кузову предъявляются определенные требования, среди которых:

  • стойкость к коррозии и долговечность;
  • сравнительно небольшая масса;
  • необходимая жесткость;
  • оптимальная форма, чтобы обеспечить ремонт и обслуживание всех агрегатов автомобиля, удобство погрузки багажа;
  • обеспечение необходимого уровня комфорта для пассажиров и водителя;
  • обеспечение определенного уровня пассивной безопасности при столкновении;
  • соответствие современным стандартам и тенденциям в дизайне.

Агрегаты трансмиссии автомобиля

Независимо от типа трансмиссии, этот механизм состоит из нескольких узлов, которые обеспечивают эффективность и высокий КПД устройства. Вот из каких агрегатов состоит коробка передач.

Диск сцепления

Этот элемент обеспечивает жесткую сцепку маховика двигателя с ведущим валом главной передачи. Однако при необходимости данный механизм также разъединяет мотор и коробку. Механическая трансмиссия оснащается корзиной сцепления, похожее устройство имеет и робот.

В автоматических модификациях эту функцию выполняет гидротрансформатор. Единственное отличие – диск сцепления может обеспечить прочную связь мотора и механизма трансмиссии даже при заглушенном моторе. Это позволяет использовать передачу в качестве противооткатного механизма в дополнение к слабому ручнику. Сцепление позволяет запустить двигатель с толкача, чего нельзя сделать на автомате.

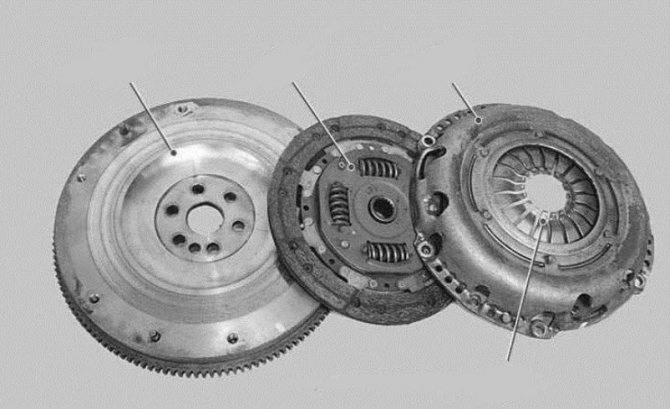

Механизм сцепления состоит из таких элементов:

  • Фрикционные диски;
  • Корзина (или корпус, в котором расположены все элементы механизма);
  • Вилка (перемещает нажимной диск, когда водитель нажимает на педаль сцепления);
  • Ведущий или первичный вал.

Среди разновидностей сцепления бывают:

  • Сухие. В таких модификациях используется сила трения, благодаря чему фрикционные поверхности дисков не позволяют им проскальзывать во время передачи крутящего момента;
  • Мокрые. Более дорогая модификация, в которой используется гидротрансформаторное масло, продлевающее срок службы механизма, а также делающее его более надежным.

Главная передача

Основная задача главной передачи – принимать усилия, поступающие от мотора и передавать их на подсоединенные узлы, а именно на ведущий мост. Главная передача увеличивает КМ (крутящий момент) и вместе с тем уменьшает обороты ведущих колес авто.

Машины с передним приводом оснащаются данным механизмом возле дифференциала КПП. Модели с задним приводом имеют этот механизм в картере заднего моста. В устройство ГП входит полуось, ведущая и ведомая шестерни, полуосевые шестерни, а также шестерни-сателлиты.

Дифференциал

Передает крутящий момент, изменяет его и распределяет на несоосные механизмы. Форма и принцип работы дифференциала отличаются в зависимости от привода машины:

  • Заднеприводная модель. Дифференциал устанавливается в картере моста;
  • Переднеприводная модель. Механизм установлен в коробке передач;
  • Полноприводная модель. Дифференциал находится в раздаточной коробке.

В конструкцию дифференциала входит планетарный редуктор. Существует три модификации планетарной передачи:

  • Коническая – используется в межколесном дифференциале;
  • Цилиндрическая – применяется в межосном дифференциале полноприводного авто;
  • Червячная – считается универсальной модификацией, которую можно использовать, как в межколесном, так и межосном дифференциалах.

В устройство дифференциала входят осевые шестерни, закрепленные в корпусе. Они связываются между собой планетарной передачей, которая состоит из шестерен-сателлитов. Подробней об устройстве дифференциала и принципе работы читайте здесь.

Карданная передача

Карданная передача – это вал, состоящий из двух или больше частей, которые соединены между собой при помощи шарнирного механизма. Она используется в разных частях автомобиля. Основное применение – в заднеприводном транспорте. Коробка передач в таких автомобилях часто находится ниже, чем редуктор заднего моста. Чтобы ни механизм коробки, ни редуктора не испытывал дополнительную нагрузку, вал, расположенный между ними должен разделяться на секции, соединение которых обеспечивало бы плавное вращение при деформации узла.

Если кардан неисправен, то в процессе передачи крутящего момента ощущаются сильные шумы и вибрации

Когда водитель заметил такой эффект, ему следует уделить внимание ремонту, чтобы из-за повышенных вибраций не вышли из строя механизмы трансмиссии

Чтобы трансмиссия прослужила максимально эффективно и долго без ремонтов, каждую коробку необходимо обслуживать. Производитель устанавливает свой срок планового ТО, о чем автовладелец информируется в технической документации. Чаще всего этот период находится в районе 60 тысяч километров пробега авто. В техническое обслуживание входит замена масла и фильтра, а также сброс ошибок, если такие имеются в электронном блоке управления.

Подробней об уходе за коробкой рассказано в другой статье.

Зачем нужна коробка передач

Благодаря работе КПП, автомобиль имеет возможность двигаться в любом направлении с различной скоростью. По конструкции коробки передач разделяются на механизмы ступенчатого и бесступенчатого типа. В ступенчатых коробках передачи переключаются по ступеням, к данной категории относятся механические МКПП и роботизованные РКПП. Бесступенчатые – это коробки-вариаторы соответственно.

В автомобилях с МКПП водитель самостоятельно переводит специальный рычаг управления в нужное положение, чтобы выбрать заданную передачу. Механической коробкой проще управлять, т.к. она обладает простой надежной конструкцией. Данная модель коробки передач – наиболее распространенный вариант исполнения.

Немалой популярностью среди владельцев авто пользуются также коробки автомат. В АКПП гармонично сочетаются функции механической и роботизированной коробок. Благодаря электронной системе управления коробкой передач, появилось название – автоматическая трансмиссия. Водителю не приходится отвлекаться от ситуации на дороге, чтобы вручную переключать скорости. Электронное управление делает эту работу в автоматическом режиме на основании данных, полученных со специальных встроенных датчиков.

Что такое трансмиссия?

Сам термин пришел в русский язык из итальянского: существительное «transmissio» обозначает  переход, передачу. Глагол «transmittere» звучит как передавать, пересылать. Под трансмиссией в машиностроении в широком смысле понимают передачу энергии от ее источника (двигателя, силовой установки) к рабочим органам машины. В автомобиле независимо от его типа (легкового, грузового) трансмиссия — система узлов и механизмов, передающих вращательное, поступательное движение от двигателя к колесам.

От правильной работы каждого компонента системы зависят:

  • безопасность водителя, пассажира;
  • расход топлива;
  • износ трущихся, соприкасающихся друг с другом деталей;
  • соответствие технических характеристик сведениям, заявленным производителем.

Трансмиссионные детали, узлы и механизмы производят из износоустойчивых материалов, способных выдерживать высокие механические нагрузки, воздействие перепадов температур, химически активных веществ. Для уменьшения трения, охлаждения трансмиссии применяют специальные моторные масла, которые нужно регулярно менять согласно инструкции завода-производителя авто.

Назначение трансмиссии

Источником крутящего момента является, как правило, маховик двигателя внутреннего сгорания (ДВС). Именно с него снимается вся необходимая для движения машины полезная мощность. Но для передачи её к ведущим колёсам потребуется создать схему, которая позволит изменять соотношение крутящего момента и скорости вращения. Произведение этих двух величин как раз и представляет собой мощность. Увеличивая одну из них при постоянной отдаче двигателем мощности, трансмиссия уменьшает вторую, что необходимо для обеспечения работы автомобиля в различных дорожных условиях и на разных скоростях. Причём этим соотношением должен оперативно управлять водитель или электронные системы машины. Практически это выражается в виде изменения передаточного числа трансмиссии. Таким образом, трансмиссия автомобиля это посредник между мотором и ведущими колёсами.

Помимо этого, силовая передача должна позволять выбирать момент, подаваемый на каждое колесо. В идеале – от нуля до максимума, хотя не все схемы на это способны. В простых случаях достаточно нагрузить крутящим моментом два ведущих колеса.

Что входит в трансмиссию автомобиля и какие бывают её виды

В зависимости от того, какой вид энергии преобразуется, такого вида трансмиссия и может быть:

  • механическая (преобразует и передает механическую энергию);
  • электрическая (преобразует мех. энергию в электроэнергию, а после подачи ее на ведущие колеса, обратно – электрическую в механическую);
  • гидрообъемная (преобразует мех. энергию в энергию движения жидкости, а после подачи на ведущие колеса, обратно – энергию движения жидкости в механическую);
  • комбинированной или гибридной (сочетание электромеханической и гидромеханической).

Наиболее часто в современных автомобилях применяют первый вариант. Если изменение кр.момента идет в автоматическом режиме, тогда ее называют автоматической.

Классификация

Эксперты выделяют пять видов трансмиссии:

  • механическая;
  • гидромеханическая;
  • гидростатическая;
  • гидравлическая;
  • электромеханическая.

Самой распространенной трансмиссией является механическая. Все остальные из-за особенности конструкции используются реже. Механическая трансмиссия состоит из шестеренчатых или фрикционных элементов. Они обеспечивают легкость конструкции, простоту обслуживания, высокий КПД и надежность эксплуатации. Также механическая конструкция довольно компактна. Среди недостатков такой системы можно выделить неплавное переключение передаточного числа, из-за чего вырабатываемая двигателем мощность не всегда используется эффективно. Также «механика» не всегда комфортна при передвижении в городском цикле. Как правило, МКПП устанавливается на бюджетные автомобили или базовые комплектации, внедорожники и спорткары. В случае со спортивными машинами «механика» дополняется электронным переключателем передач. Однако это ведет к удорожанию транспортного средства.


Читайте нас:

Гидромеханическая КПП состоит из механизма, который передает тяговый момент, и специального преобразователя. Такая трансмиссия применяется в железнодорожной технике, тракторах, а также в танкостроении в качестве вспомогательного регулятора при поворотах. Применение данной системы значительно уменьшает коэффициент полезного действия силового агрегата, но увеличивает эксплуатационный срок поршневого моторчика. Габариты и вес гидромеханичекой трансмиссии значительно больше, нежели чем у механической, из-за необходимости установки специального охлаждения и дополнительного питания.

Для передачи мощности мотора в гидростатической трансмиссии используются аксиально-плунжерные механизмы. Благодаря этому, элементы коробки размещаются друг от друга на достаточно далеком расстоянии и получается много степеней свободы. Гидростатическая трансмиссия устанавливается в некоторых теплоходах, катках, применяемых при строительстве дорог, и металлорежущих станках. КПП очень капризна к качеству технических жидкостей и требует постоянного контроля со стороны инженеров.

Гидравлическая трансмиссия встречается редко. Дело в том, что в такой системе переключение передач осуществляется специальными гидравлическими машинами, а не механикой. Главный плюс системы – стабильность работы при высоких крутящих моментах. А недостатком трансмиссии является необходимость перед работой устанавливать отдельную гидромуфту для каждой передачи. Используется такая система преимущественно железнодорожной технике.

В электромеханической трансмиссии основным элементом выступает тяговый электромотор. Также в ее состав входят электросистема контроля, генератор электротока и провода, соединяющие все составные части системы. Распространенности данная трансмиссия не получила по причине больших габаритных размеров и массы, а также высокой стоимости. Сегодня такую систему используют в тяжелой технике, на армейских автомобилях, троллейбусах, морских судах.

Что входит в трансмиссию автомобиля

В большинстве производимых автомобилей используются узлы и агрегаты, известные ещё с тех пор, когда конструкция начала терять элементы экзотики и стала типовой. Некоторые из них стали устаревать или сильно видоизменяться.

Сцепление

Предназначено для кратковременного отсоединения двигателя от всей прочей трансмиссии. Чаще всего с обычными механическими коробками передач или автоматизированными (роботами) используется однодисковое сухое сцепление, состоящее из ведомого диска, который зажимается между ведущим подпружиненным и поверхностью маховика.

Но нередко узел может содержать несколько пар дисков, работать в масляной ванне, или даже выполняться в виде гидротрансформатора, где вращение передаётся между крыльчатками турбинного типа, взаимодействующим через поток гидравлической жидкости. Такие решения применяются в автоматических трансмиссиях разной организации.

Коробка передач

Коробка служит для изменения передаточного числа, адаптируя рабочий диапазон частот вращения вала двигателя к разным скоростям движения.

Коробки подразделяются на несколько принципиально разных категорий:

  • механические с ручным переключением;
  • роботизированные, то есть те же МКПП, но с автоматическим переключением и управлением сцеплением;
  • автоматические гидромеханического типа;
  • преселективные с двумя автоматическими сцеплениями;
  • бесступенчатые вариаторного типа.

На одной и той же модели автомобиля могут использоваться разные коробки, в зависимости от целевого потребителя.

Карданная передача

Представляет собой вал с двумя или несколькими шарнирами.

В качестве них могут быть применены:

  • классические крестовины, имеющие недостаток в виде неравномерности вращения на больших углах отклонения от оси;
  • сдвоенные крестовины, дающие меньшую вибрацию, но массивные и громоздкие;
  • шарниры равных угловых скоростей (ШРУС), дающие минимум неравномерностей и вибраций, но относительно дорогие в производстве;
  • эластичные муфты, простые, дешёвые, но не очень надёжные, работающие только на небольших углах и неспособные передать значительный момент.

Карданных валов в автомобиле может быть несколько, в том числе и составных с промежуточными подвесными подшипниками.

Главная передача

Обычно этим термином обозначается понижающий редуктор ведущего моста. В классическом случае это гипоидная пара шестерён, работающая с низким уровнем шума и разворачивающая момент на 90 градусов с одновременным смещением оси вращения.

Но иногда используется и обычная пара конических шестерён, если нет необходимости в смещении оси. Передаточное число главной передачи в большой степени характеризует тяговые или скоростные возможности автомобиля.

Дифференциал

Колёса автомобиля вращаются с одинаковой скоростью только когда они строго одинакового диаметра, а автомобиль движется прямолинейно. Во всех прочих случаях им надо давать возможность опережения или отставания, чтобы не создавать паразитных разрушающих моментов в трансмиссии.

Для этого и применяются дифференциалы, развязывающие колёса друг от друга, при этом продолжая передавать момент на все. Теория и номенклатура дифференциалов достаточно сложна, они могут быть свободными, блокируемыми, вязкостными, несимметричными и с разными способами управления.

Применяются они как на ведущих осях, так и в раздаточных коробках, распределяющих момент между осями.

Агрегаты трансмиссии автомобиля

Трансмиссию иначе можно назвать совокупностью определённых механизмов и агрегатов. Помимо КПП, в их число входят: сцепление, главная передача, дифференциал и кардан.

Диск сцепления

Путём воздействия на сцепление при остановке машины водителю не приходится глушить двигатель — включается нейтральная скорость, и коробка отсоединяется от мотора. В процессе езды сцепление вновь совмещает вращающийся двигатель и коробку.

Основная задача сцепления — соединять и отсоединять КПП с двигателем, делая это как можно плавнее. Размещается узел между силовой установкой и коробкой передач.

В трансмиссии автомобиля сцепление играет роль проводника. Именно оно передаёт усиление с объекта на объект. Управляет механизмом водитель, сидящий за рулём машины. Посредством педали он воздействует на привод, соответственно, осуществляется передача усилия.

Различают 3 типа привода, хотя в автомобилестроении чаще применяются лишь два: механический и гидравлический. Электрогидравлический привод такое распространение не получил.

Сцепление состоит из ряда функциональных элементов:

  • дисков, тесно взаимосвязанных между собою;
  • маховика, соединённого с корзиной — относится к самым прочным элементам, выдерживающим большие нагрузки;
  • вилки выключения, разжимающей диски при нажатии педали;
  • первичного вала коробки, на который передаётся КМ.

Принято различать «сухое» и «мокрое» сцепление.

  1. Первый тип осуществляет передачу усилия напрямую между диском мотора и КПП, благодаря силам трения. Он часто устанавливается на внедорожники, оснащённые полным приводом.
  2. «Мокрое» сцепление — использует гидротрансформаторное масло. Жидкость находится между обоими дисками. Такой вариант более надёжен, но стоит дороже обычного сцепления.

Главная передача

Это устройство предназначается для передачи КМ непосредственно к ведущему мосту. Состоит узел из полуоси, ведомой и ведущей шестерней, полуосевых шестерней и шестерней-сателлитов.

Основная задача главной передачи — увеличивать КМ силового агрегата и уменьшать частоту вращения ведущих колёс. На переднеприводных автомобилях этот узел расположен в КПП рядом с дифференциалом, а на заднеприводных — в картере моста.

Принято различать одинарную передачу и двойную, часто встречающуюся на грузовиках с увеличенным передаточным числом.

Дифференциал

Предназначен для передачи, изменения и распределения КМ. Один из конструктивных элементов трансмиссии. В зависимости от привода автомобиля располагается:

  • в картере — задний привод;
  • в КПП — передний привод;
  • в раздатке — полный привод.

Конструктивная особенность дифференциала заключается в наличии планетарного редуктора. А в зависимости от зубчатой передачи, принято различать:

  • конический дифференциал, используемый в качестве межколёсного;
  • цилиндрический, который ставится между осями автомобилей с полным приводом;
  • червячный — универсальный вариант, используемый и между колёсами, и между осями.

Дифференциал состоит из:

  • корпуса или чашки, воспринимающей КМ от главной передачи;
  • ведомой шестерни, жёстко зафиксированной на корпусе;
  • осей с вращающимися сателлитами;
  • шестерёнок.

Карданная передача

Кардан состоит из валов, промежуточной опоры, шарниров и шлицов, муфты.

  1. Задний вал кардана наделён 2 шарнирами, позволяющими плавно передавать КМ от КПП к главной передаче при езде автомобиля по кочкам.
  2. Шарниры с крестовинами дают возможность передачи КМ под углом.
  3. Шлицы предназначены гасить колебания автомобильного кузова.

Кардан — это один из важнейших узлов. Если передача бывает неправильно отрегулирована, возникают сложности в работе трансмиссии: неприятный шум, вибрационные колебания и другие неисправности.

Устройство карданного вала и принципы его работы

  • Передним карданным валом, который зачастую отходит по обе стороны от КПП и каждая его часть взаимодействует с полуосями (колёсами) напрямую;
  • И задним карданным валом, который либо также соединяется с КПП напрямую, либо отходит непосредственно от передней части механизма через специальный распределитель (средний «кардан»). Задний карданный вал имеет существенное отличие от переднего, а именно – особую структуру, которая предполагает использование тонкостенной трубы, передающей вращение на полуоси посредством соединения с отмеченными ранее узлами. В случае с использованием переднего «кардана» подобный подход не требуется, так как приводные механизмы соединяются с колёсами напрямую.

Если с задним карданным валом всё предельно просто – он состоит из тонкостенной трубы, шарниров и соединителем с КПП, то вот с передним «карданом» ситуация обстоит слегка иначе. Данная часть механизма в типовом варианте имеет следующие конструкционные элементы:

  • подвесной подшипник (реже и другие распределители крутящего момента);
  • двойной шарнир, необходимый для передачи вращения полуосям;
  • одной или нескольких скользящих вилок, распределяющих вращение между полуосями или осями после его получения от КПП;
  • промежуточные уплотнители и защитные составляющие (сальники, прокладки и т.п.);
  • крепежи деталей.

Рассматривая принцип работы любой части карданного вала максимально просто, стоит выделить три базовых этапа его работы:

  1. Тонкостенная труба или скользящая вилка, соединенные с источником вращения (КПП) с одной стороны, получают от него это самое вращение;
  2. Соединяясь с другой стороны с полуосями, данные элементы передают кручение непосредственно на колёса;
  3. В процессе реализации двух предыдущих этапов возможно грамотное распределение крутящего момента между осями посредством использования некоторых подшипников, шарниров и подобных элементов устройства. Помимо этого, упомянутые шарниры в конструкции карданного вала используются для передачи вращения под углом. Наибольший эффект и КПД от подобного передачи вращения достигается в угловом диапазоне 0-20 градусов. Конечно, большинство «карданов» могут передавать вращение и при большем повороте колёс, но в этом плане они в любом случае будут уступать гранатам переднеприводных авто.

В зависимости от того, насколько грамотней, умней «кардан» распределяет вращение между полуосями, определяется сложность его конструкции. Тут действует крайне простой принцип – чем более сложные функции выполняет данный механизм, тем больших размеров, веса он будет. Отметим, что большинство карданных валов делают из высококачественной стали. Подобный подход позволяет не только добиться максимальной крепости узла, но и относительно небольших габаритов и массы, в отличие случая с использованием сплавов или замены стали на иные металлы.

Как работает трансмиссия автомобиля и что в неё входит?

Силовой агрегат автомобиля создает определенный крутящий момент, зависящий от его мощности. Для движения авто необходимо механически передать этот момент ведущей паре колес либо всем колесам сразу. Данную задачу решают несколько агрегатов и узлов, объединенных общим названием – трансмиссия. Она служит посредником, обеспечивающим комфортную езду в различных скоростных режимах и движение задним ходом.

Основные элементы и их назначение

Чтобы понять, что из себя представляет трансмиссия автомобиля и как она функционирует, нужно изучить входящие в нее элементы и разобраться, какие они выполняют функции. Состав трансмиссионных узлов и агрегатов выглядит следующим образом:

  • узел сцепления;
  • коробка передач (КПП);
  • главная передача вкупе с дифференциалом;
  • механический привод колес.

Здесь агрегаты перечислены в той последовательности, как они расположены в переднеприводном автомобиле начиная от двигателя. Причем первые 3 элемента помещены в единый корпус КПП. В заднеприводных авто коробку передач и редуктор привода задних колес связывает карданный вал, поскольку они разнесены в разные места.

Задача сцепления – мягко и плавно отсоединять коленвал силового агрегата от первичного вала, входящего в коробку передач. Цель – обеспечить движение с места и возможность переключения скоростей, при котором пары шестерен выходят из зацепления и переключаются на другие. Когда первичный вал вращается двигателем, это сделать практически невозможно.

передача, состоящая из двух шестерен с косыми зубьями, распределяет крутящий момент, полученный от КПП, на 2 полуоси, приводящие в движение колеса. Чтобы совершать поворот, во время которого одно колесо проходит больший путь, нежели второе, нужно правильно разделить усилие между полуосями. Этим занимается дифференциал, совмещённый с главной передачей и действующий в автоматическом режиме. Колесо, идущее по внешнему радиусу поворота, получает больший крутящий момент, а второе – меньший.

Принцип работы трансмиссии состоит в том, чтобы передать вращение колесам через механический привод. Таковым являются полуоси, связывающие с ними главную передачу и дифференциал.

В машинах с задним приводом это стальные прямые валы, оснащенные подшипниками. Привод на передние колеса осуществляется полуосями с 2 шарнирами (ШРУС), позволяющими вращать поворачивающиеся колеса.

О принципе работы кпп

Стандартная коробка передач состоит из таких узлов:

  • первичный вал, идущий от двигателя;
  • вторичный вал, выходящий из КПП и связанный с главной передачей;
  • промежуточная ось с набором шестерен;
  • дополнительный вал заднего хода.

Чтобы на выходе из КПП получить необходимое число оборотов, к шестерне первичного вала подводится шестеренка промежуточной оси. Одновременно с шестерней вторичного вала входит в зацепление вторая шестеренка промежуточной оси. Поскольку они отличаются размером и числом зубьев (передаточными числами), количество оборотов на выходе из коробки понижается либо повышается. Если нужно перейти в другой скоростной режим, пара шестерен промежуточной оси меняется на другую путем ручного или автоматического переключения.

Движение назад обеспечивается за счет включения между промежуточным и вторичным валом дополнительной шестеренки. Тогда последний начинает вращаться в обратную сторону.

Трансмиссия полноприводных машин

Назначение трансмиссии автомобиля с колесной формулой 4 х 4 — передавать вращение от двигателя на 2 оси, для чего конструкцией предусмотрено введение дополнительного агрегата – раздаточной коробки. Она оснащена собственным межосевым дифференциалом и пониженным рядом скоростей, располагается после КПП и решает такие задачи:

  • Распределение крутящего момента на все колеса в разных долях с учетом поворотов.
  • Переход на режим повышенной тяги при пониженной скорости авто.
  • Дает возможность ездить в тяжелых условиях и по бездорожью.

По принципу работы раздаточная коробка схожа с КПП, разница – в дифференциале, который можно заблокировать. Тогда при вывешивании одной оси будут крутиться оба колеса на другой, что повышает проходимость машины.



Распространенные поломки

Если говорить о таком виде машин, как легковые автомобили, трансмиссия в них чаще всего выходит из строя в связи со следующими поломками:

  • ШРУС. О неисправности данного механизма свидетельствует появление нехарактерных звуков. Он не подвергается ремонту и требует замены.
  • Сцепление. Чаще всего выходит из строя при агрессивной манере вождения. Компонент требует проведения своевременной регулировки.
  • Детали АКПП. Изнашиваются при отсутствии обслуживания.

Стоит отметить, что трансмиссия грузового автомобиля подвергается большим нагрузкам, поэтому требует более частого прохождения технического обслуживания.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
