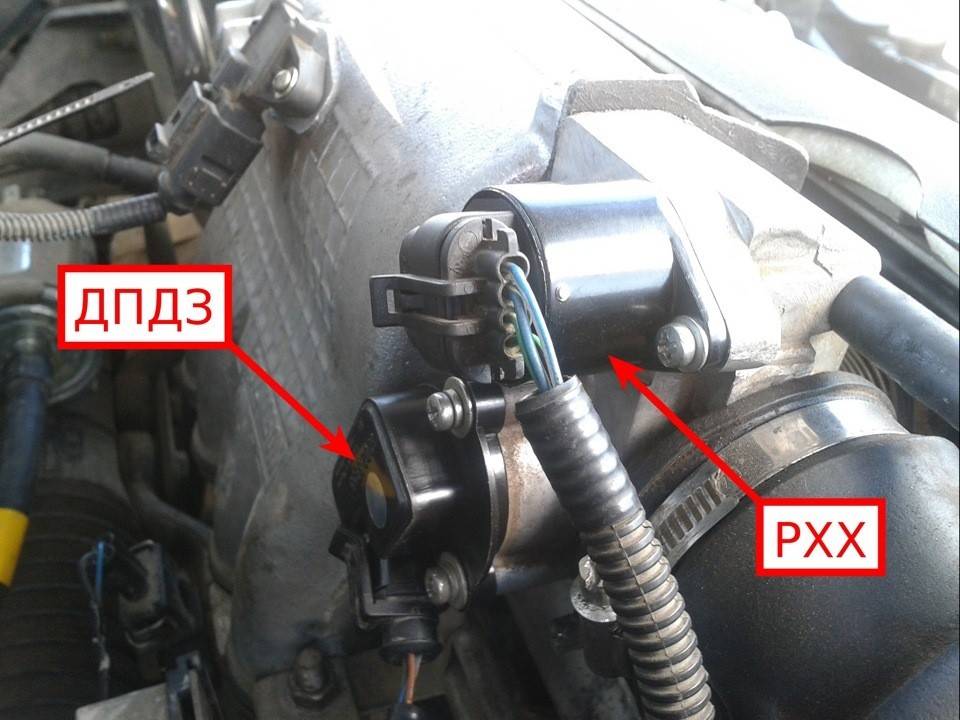

Датчик (регулятор) холостого хода (РХХ)

Верный способ выявления неисправности

Итак, если у вас появились ранее описание проблемы, тогда первым делом нужно найти источник поломки, так как могут иметься отклонения в датчике дроссельной заслонки. В связи с этим следует, искать проблему в комплексе, а не рассматривать нехарактерные виды неисправностей. Чтобы это сделать, можно воспользоваться некоторыми способами, а именно:

1.  Для первого способа необходим помощник. Нам нужно снять датчик. Но как только произвели демонтаж, следует снова присоединить разъем содержащий четыре контакта. А вот на сам конец иглы регулятора, положите палец. Попросите товарища, который вам помогает, включить зажигание. И когда он это сделает, датчик должен выдвинуть саму иглу. Если такое действие случилось, то значит, поломки нет, а проблему нужно искать в механизме дроссельной заслонки. По той причине, что признаки поломки очень похожи.

2.  Во – втором случае также выполняем демонтаж и посредством мультиметра измеряем величину сопротивления обмотки датчика. Таким образом, между контактами A − В, а также C − D показания должны быть примерно от 39 Ом до 80 Ом. И в том случае, если нет проблем с показателями нужно для уверенности произвести еще перекрестные замеры, а именно А – D и В − С. Однако, если приспособление показывает знак бесконечности, то с ним проблем нет.

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

• Плавающие обороты на холостом ходу;
• Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
• Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
• Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
• Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

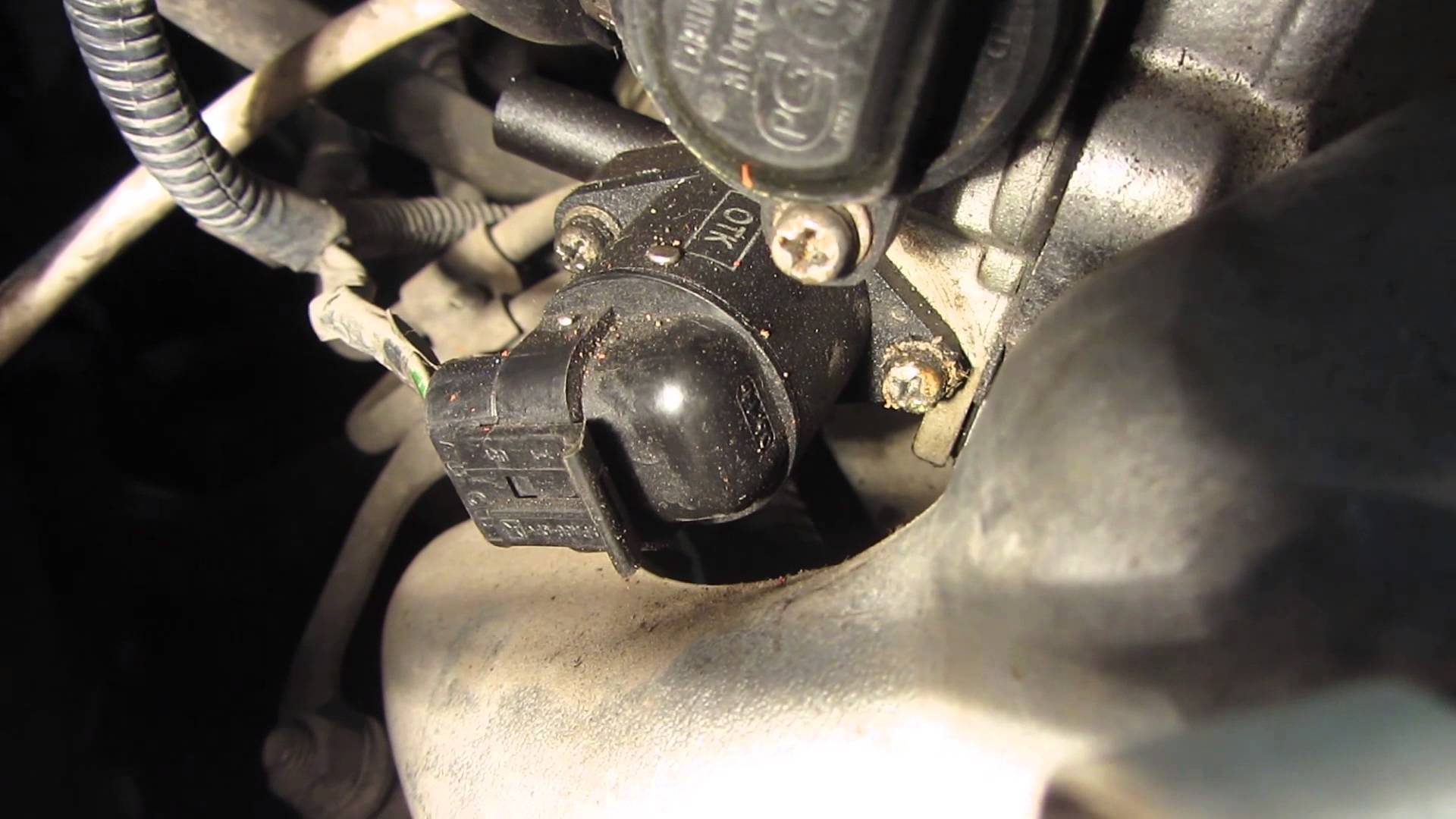

Снятие устройства

1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
5. Включите на несколько минут зажигание, а затем выключите его.
6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

РХХ: что это такое и его принцип работы

Регуляторы холостого хода обычно построены по двум схемам:

• прямое регулирование дроссельной заслонки;
• регулирование пропускания обходного канала дроссельной заслонки.

В качестве исполнительного механизма в бензиновых двигателях обычно применяется шаговый двигатель. Он имеет преимущества по сравнению с другими приводами: большая точность, меньшее потребление тока, возможность управления в импульсном режиме.

Схема подачи воздуха через обходной канал изображена на рисунке:

Таким образом, при полном закрытии дроссельной заслонки обороты двигателя поддерживаются за счет частичного притока через обходной (дополнительный или байпасный, от bypass – двигаться в обход) канал.

Запорная игла клапана РХХ, перемещаясь по командам блока управления двигателя, регулирует ширину зазора клапана, соответственно, поступление воздуха в двигатель, от которого зависят его обороты.

Регуляторы оборотов прямого действия на заслонку регулируют непосредственно угол предельного закрытия заслонки, оставляя небольшую щель для поддержания поступления во впускной коллектор воздуха, соответственно, обеспечения холостых оборотов.

Контроль количества оборотов блок управления обычно производит по сигналу оборотов двигателя, поступающему с датчика коленвала.

Большинство систем управления двигателем построено таким образом, что при нажатии педали акселератора и увеличении оборотов, привод РХХ отключался и оставался в последнем до ускорения состоянии. Таким образом, уменьшается нагрузка на привод регулятора.

В дизельных двигателях для поддержания холостых оборотов используется регулирование поступления топлива также по байпассному типу. Для этого в топливных насосах высокого давления применяется специальная электронная система регулирования.

В качестве приводов РХХ в топливных насосах высокого давления используются соленоидные либо роторные клапаны. Такие приводы используют только два уровня открытия байпассного канала – «открыто» либо «закрыто».

Данным способом трудно обеспечить точную установку холостых оборотов. Поэтому клапаны управляются широтно-импульсным модулированным сигналом высокой частоты (ШИМ-модуляция). Чем больше ширина импульса, тем большее время за период открыт байпассный канал, то есть обороты увеличиваются.

Импульсные транзисторы, управляющие работой клапана, часто устанавливаются в электронном блоке на топливном насосе. Для их охлаждения используется протекающее через насос дизельное топливо.

Как проверить регулятор холостого хода

Для проверки РХХ следует выполнить следующие действия:

1. Включить мультиметр в режим омметра с пределом измерения 0–200 Ом.
2. Подсоединить щупы прибора к выводам A и B регулятора. Замерить сопротивление. Повторить замеры для выводов C и D. У исправного регулятора сопротивление между указанными выводами должно составлять 50–53 Ом. Сопротивление между соседними парными выводами должно быть 50–53 Ом
3. Перевести прибор в режим измерения сопротивления с максимальным пределом. Произвести замеры сопротивления между контактами A и C, а после B и D. Сопротивление в обоих случаях должно стремиться к бесконечности.
4. При помощи штангенциркуля измерить вылет запорного штока регулятора по отношению к плоскости крепления. Он должен быть не более 23 мм. Если он больше этого показателя, провести корректировку положения штока. Для этого один провод (от плюсовой клеммы аккумулятора) подсоединить к выводу D, а другой (от массы) кратковременно подсоединять к контакту C, имитируя импульсную подачу напряжения от электронного блока управления. При достижении штоком максимального вылета повторить замеры.

Если величина сопротивления между перечисленными выводами не соответствует указанным показателям, или вылет штока больше 23 мм, регулятор холостого хода необходимо заменить. Пытаться ремонтировать устройство нет смысла. В случае обрыва или замыкания в обмотках статора, а именно эти неисправности являются причиной изменения сопротивления на выводах, регулятор восстановлению не подлежит.

Шток должен быть выдвинут на 23 мм

Чистка регулятора холостого хода

Если же сопротивление в норме и с длиной штока все в порядке, но он не двигается после подключения напряжения, устройство можно попытаться почистить. Проблема может заключаться в заклинивании червячного механизма, благодаря которому перемещается шток. Для чистки можно использовать жидкость для борьбы со ржавчиной типа WD-40 или её аналоги.

Жидкость наносится на сам шток в том месте, где он входит в корпус регулятора. Но не переусердствуйте: заливать средство внутрь устройства не нужно. По истечении получаса возьмитесь за шток и аккуратно покрутите его из стороны в сторону. После этого проверьте его работоспособность путём подключения проводов от аккумулятора к выводам D и C, как было описано выше. Ели шток регулятора начал двигаться, устройство снова можно использовать.

Видео: чистка РХХ

Как выбрать РХХ

При покупке нового регулятора особое внимание рекомендуется обращать на производителя, ведь от него зависит качество детали, а, следовательно, и срок её службы. В России регуляторы холостого хода для инжекторных автомобилей ВАЗ выпускаются под каталожным номером 21203–1148300

Эти изделия практически универсальны, так как подходят они и к «семёркам», и ко всем «Самарам», и к представителям ВАЗ десятого семейства.

С конвейера ВАЗ 2107 сходили со штатными регуляторами производства ОАО «Пегас» (г. Кострома) и КЗТА (г. Калуга). РХХ производства КЗТА сегодня считаются наиболее надёжными и долговечными. Стоимость такой детали в среднем составляет 450–600 рублей.

Установка нового регулятора холостого хода

Для установки нового РХХ необходимо:

1. Покрыть уплотнительное кольцо тонким слоем моторного масла.
2. Установить РХХ в корпус дроссельного блока, зафиксировать его двумя винтами.
3. Установить собранный дроссельный узел на шпильки коллектора, закрепить его при помощи гаек.
4. Подсоединить магистральные шланги охлаждающей жидкости, вентиляции картера и отвода паров топлива. Зафиксировать их хомутами.
5. Надеть и зафиксировать хомутом воздушный патрубок.
6. Подключить колодки проводов к регулятору и датчику положения заслонки дросселя.
7. Подсоединить трос привода заслонки.
8. Проверить уровень охлаждающей жидкости и долить её при необходимости.
9. Подключить аккумулятор и проверить работу мотора.

Как видите, ничего сложного ни в устройстве, ни в процессе проверки и замены регулятора холостого хода нет. В случае его неисправности вы без проблем сможете решить эту проблему без посторонней помощи.

Чистка ДХХ

Нельзя игнорировать такую элементарную процедуру как чистку — это может дать результат, так как иногда части изделия, контакты коксуются, покрываются грязью, маслом.

Что потребуется для чистки:

• очиститель (смазка) WD-40 или подобные чистящие средства для техники;
• вата, чистая ветошь, тампоны.

Чистка:

1. Датчик демонтируется полностью, с отсоединением колодки.
2. Тампон смачивается чистящей смесью. Можно также брызнуть аэрозолем на изделие.
3. Тщательно протирают контакты, иглу, а также места установки, особенно, если там обнаружено масло.

Перед установкой регулятор высушивается, измеряется выступ иглы из корпуса (норма — 23 мм).

Если у датчика неисправность электрической части — обмотки, электромотора, — то ремонт нецелесообразен или невозможен. Покупают новое изделие, тем более, что оно не слишком дорогое (в среднем 500–700 руб., можно найти и за 250–300 руб.).

Если проблема в колодке с проводами (можно купить новую), отошедших контактах или в загрязнении, тогда ремонт целесообразен. А также починка имеет смысл, если есть исправные части идентичного изделия — его можно разобрать и попробовать заменить эти детали. Но надо учесть, что обычно такое отремонтированное устройство чаще ломается и неудобства, причиненные этим, будут весьма неприятными, поэтому обычно выгоднее сразу купить новое изделие.

Диагностика холостого хода

Сразу отметим, что это комплексное тестирование самого регулятора и ДПДЗ. Без его проверки, понять сбои холостого хода не представляется возможным.

Потребуется демонтаж детали. Но прежде, нужно застопорить машину – поставить на ручной тормоз и зафиксировать колеса башмаками. Рассмотрим алгоритм этой процедуры. Она может понадобиться и при замене клапана ХХ.

1. Работа проводится только при неработающем двигателе, в целях соблюдения техники безопасности;
2. Снять деталь легко, нужно отсоединить разъем и вывернуть болты, предварительно снять минусовую клемму аккумулятора
3. Новую деталь ставим на место, прикручивая болты, соблюдая расстояние в 23 мм до датчика;
4. Соединяем разъем;
5. Включаем на 5 секунд зажигание, даем возможность ЭБУ для калибровки датчика.

Снятый регулятор ХХ, если тестирование не выявило поломок, нужно обработать средством WD-40. Не заливать им всю деталь, а аккуратно прочистить, смоченной в жидкости, ухочисткой.

Сломанная деталь ремонту не подлежит, заменяется новой.

1. Один из способов проверки является ручной:

• Снятый клапан ХХ вновь соединяется с ЭБУ, но не ставится на свое место
• Попросить кого-нибудь завести мотор;
• Проследить за втягиванием и обратным выдвижением штока. Если это наблюдается, с деталью все в порядке – нет механических повреждений и заклиниваний;
• Проверяется соответствие марки детали (нанесена на штекер) и ЭБУ. Регулятор может быть исправен, однако работа нарушена, из-за отсутствия сопряжения с разъемом бортового компьютера.

После этого, надо протестировать электрическую цепь схемы подключения – целостность проводов, контактов, обмотки.

1. Проверку осуществляют измерительными приборами – вольтметром и омметром.

• Напряжение должно составлять от 12В до 20В, в момент включения зажигания. Значительное отклонения в сторону понижения, означает нарушение целостности электроцепи.
• Замеряется сопротивление между четырьмя контактами:

Между А и В, С и Д – сопротивление укладывается в интервал 40 – 80 ОМ. В остальных сочетаниях – сопротивление бесконечно велико.

1. Тестирование на стенде. Покапать стенд не стоит, его цена в несколько раз превышает цену самой детали. Можно собрать его самостоятельно, схему взять их интернета.

В ней используется индикаторная лампа, по уровню свечения которой, определяется исправность регулятора ХХ. Если есть яркое свечение – деталь неисправна.

После каждого снятия детали, проведите его чистку. Не надо разбирать сам регулятор, просто прочистите шток. В чистке нуждается и отверстие запасного канала.

Диагностика устройства

Автомобилистов интересует, как проверить самостоятельно клапан холостого хода и его текущее состояние.

Для множества автолюбителей самостоятельная проверка этого клапана, компонента системы холостого хода, является вполне выполнимой задачей. Существует несколько методов диагностики состояния регулятора.

1. Внешний осмотр. Сначала проводится визуальный осмотр. Это позволяет определить наличие дефектов на корпусе, следов износа иглы, признаки нагара на поверхностях. Если есть отложения, их можно удалить с помощью средства для мытья карбюраторов. Наверняка при загрязнении РХХ окажется грязным и весь дроссельный узел. Поэтому почистить и его будет не лишним.
2. Диагностическое ПО. Некоторые автолюбители переходят на использование специальных диагностических программ. Помимо программного обеспечения, также требуется наличие адаптера для подключения к системе. Через меню софта выбирается положение контроллера и наблюдается его работа.
3. Состояние проводки. Не лишней будет тщательная проверка проводки, соединённой с РХХ. Здесь требуется задействовать мультиметр. Двигатель отключается, снимается разъём датчика. На мультиметре выбирается режим проверки напряжения с пределом от 0 до 20 В. При исправной работе прибор должен показывать около 12 В.
4. Сопротивления. Также проводится проверка сопротивления этого регулятора. Для этого с помощью того же мультиметра проверяются сопротивления между выводами, отключая клеммы датчика. Мультиметр включается в режим сопротивления, а пределы выставляются от 0 до 200 Ом. Выводы условно обозначены как A, B, C и D. При замерах сопротивления на A и C, как и на B и C, прибор должен отображать бесконечность. В остальных случаях нормой считается 50-55 Ом.
5. Проверка с дросселем. Довольно распространена среди автомобилистов и проверка с дроссельным узлом. Сложность метода в том, что придётся демонтировать полностью весь дроссельный узел непосредственно вместе с самим датчиком. Подключив разъём РХХ, включая и выключая зажигание, визуально наблюдайте за работой подозреваемого регулятора. Убедитесь, что игла ходит нормально, ход равномерный, посторонних звуков нет.

В большинстве случаев при выходе РХХ из строя проводится его замена на аналогичную деталь.

Как почистить регулятор холостого хода?

Чистка проверенного РХХ рассмотрена на примере автомобиля Шевроле Нива:

1. Открывается моторный отсек и отключается АКБ. Для этого надо произвести демонтаж крышки воздушного фильтрующего устройства, который извлекается и убирается в сторону.
2. Выполняется отключение колодки от контроллера воздуха. Разъем располагается на прорезиненой толстой гофре, соединяющей впускное коллекторное устройство и крышку воздушного фильтра. Данная колодка крепится посредством специальной П-образной скобы. При демонтаже она может выскочить, поэтому надо быть внимательным.
3. Затем гофра отсоединяется от впускного коллектора, она фиксируется с помощью хомута. То же самое надо сделать с прорезиненым патрубком, он соединяет гофру с клапанной крышкой силового агрегата. Шланг фиксируется с помощью железной скобы.
4. Отсоединяется тонкий патрубок, подключенный к впускному коллекторному устройству, он демонтируется вместе с ним. Этот шланг натянут на штуцер.
5. Внутри патрубков можно заметить загрязнения в виде нагара и следов моторной жидкости. Все шланги подлежат очистке и промывке, после которых их надо продуть. Для выполнения задачи рекомендуется использовать специальное очистительное средство или жидкость WD-40. Главное, чтобы в комплекте с баллоном была трубка.
6. Сам датчик холостых оборотов выполнен в черном пластиковом корпусе и устанавливается во впускном коллекторе. От него отключается штекер и выкручиваются два болта, которые фиксируют устройство. Процедура выполняется с использованием короткой отвертки с крестовым наконечником, предварительно с болтов надо удалить следы герметика. При демонтаже устройства нужно извлечь также уплотнительное кольцо.
7. Выполняется очистка РХХ, для этого можно применять и топливо. Процедура осуществляется с использованием ветоши и ватных палочек. Нельзя лить в механизм много жидкости, чтобы не вывести его из строя. После каждой прочистки датчик должен окиснуть и высохнуть.
8. Рекомендуется удалить грязь с впускного коллекторного устройства, загрязнения убираются с помощью тряпок. Выполняется очистка посадочного места датчика холостого хода по всей глубине. Также производится удаление загрязнений со штуцера устройства.
9. После очистки производится сборка всей конструкции в обратном порядке. На датчик холостых оборотов устанавливается новое резиновое кольцо, после чего контроллер монтируется на место и фиксируется. К нему подключается разъем, обратно устанавливается воздушное фильтрующее устройство.

Замена

Для работы вам потребуется:

• Новый регулятор, подходящий для вашего ВАЗ 2114;
• Ветошь;
• Крестовая отвертка;
• Ключ на 13 миллиметров;
• Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

1. Поставьте автомобиль на ровную площадку, включите ручник.
2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
4. Снимите защитный кожух с силового агрегата.
5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
11. Снимите разъем датчика с клемм.
12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
14. Достаньте из крепежного гнезда регулятор.
15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
20. Подключите разъем на клеммы устройства.
21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
22. Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

1. Попробуйте промыть старый датчик.
2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
3. Далее очистителем обильно обрабатывается шток, игла и пружина.
4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
5. Повторно промойте устройство, а затем верните его на место.
6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

 Загрузка …

Лада 2115 › Бортжурнал › Как проверить РХХ (Регулятор холостого хода)?

Как проверить РХХ (Регулятор холостого хода)?

Если на вашем автомобиле нестабильный холостой ход: 1) обороты то падают, то возрастают, 2) во время езды после сброса передачи двигатель глохнет, то вероятнее всего умер Датчик холостого хода. Для этого нам понадобится проверить датчик на работоспособность.

Проверка рххДля выполнения проверки Регулятора холостого хода нам понадобится тестер.1) Находим Регулятор и снимаем от него колодку проводов (Если у вас двигатель объёмом 1,6л, то предварительно отверните два крепления дроссельного узла к ресиверу и отодвиньте дроссельный узел от торца ресивера на 1см)2) Для начала проверим цепь Регулятора подходит ли напряжение к нему.Берём вольтметр и подсоединяем минусовую колодку на массу (на двигатель), плюс подсоединяем к колодке проводов на вывод А и на вывод D (выводы обозначены на колодке) Включаем зажигание и смотрим на показания тестера: напряжение должно быть не менее 12 вольт. Если оно меньше, вероятно разряжен аккумулятор. Если питание отсутствует, то неисправно цепь питания или ЭБУ.Выключаем зажигание.3) Проверив цепь датчика, начинаем проверять сам Регулятор:Клеммы тестера подсоединяем к выводам A и B, затем Cи D – сопротивление должно быть в районе 53 Ом. Далее измеряем сопротивление по следующим парам: A и C, B и D. Сопротивление в этих парах должно быть бесконечно большим. Если показания вашего Регулятора иные, то рекомендуется заменить его. Перед заменой Регулятора, попробуйте прочистить (Как почистить РХХ?) и отремонтировать (Как отремонтировать РХХ?) его, Возможно, вы сэкономите лишние деньги.Есть ещё один вариант проверки: для этого полностью снимаем Регулятор, отвернув два винтика. Вытащив его, подсоединяем к нему колодку и кладём палец на кончик иглы Регулятора, не прилагая усилий. Теоретически, работающий Регулятор в момент отключения зажигания полностью выдвигает свою иглу. Поэтому включив зажигание вы должны почувствовать маленький толчок на палец. Если этого не произошло, значит Регулятор не рабочий.

Как почистить Регулятор холостого хода (рхх)?Если Регулятор не работает, то можно попробовать промыть и почистить Регулятор, прежде чем тратить деньги на новый РХХ. Чистка рхх – процесс лёгкий и быстрый. Для этого нам понадобится очиститель карбюратора или wd-40.На ваз 2114 с двигателем 1,6 л предварительно нужно отвернуть 2 гайки крепление дроссельного узла к ресиверу. Затем нужно отвести дроссельный узел от торца ресивера не снимая его (на 1 см).1) Для начала отсоединяем колодку проводов от Регулятора2) На ватную палочку наносим очиститель и чистим контакты.3) Берём маленькую крестовую отвёртку и откручиваем 2 крепления Регулятора.(Если креплений нет, значит датчик посажен на лак, в этом случае нужно снимать весь дроссельный узел)4) Вытаскиваем Регулятор и смотрим на его состояние:Если Регулятор в масле и в чёрной грязи, то следует вывод, что помимо его чистки нужно чистить дроссельную заслонку (Вот такое у нас топливо).5) Берём ВД-40 или очиститель карбюратора и обильно брызгаем на конусную иглу с пружинкой, тем самым очищаем её от грязи. Затем сушим Регулятор и устанавливаем обратно. Перед установкой проверьте расстояние от корпуса датчика до иглы (23мм).

Если изменений в работе двигателя и Регулятора на холостых не наблюдается, значит износились направляющие конусной иглы (замена на новый Регулятор) или оборвался провод внутри Регулятора.В момент покупки Регулятора холостого хода на ваз, расстояние от головки штока до фланца должно быть не более 23мм. Внимательно измерьте длину выступающей головки.Рекомендуется устанавливать Регулятор холостого хода от группы «омега» с номером 2112-114830. Так же неплохие РХХ 2112-1148300-04 “КЗТА”

Стоит отметить, что при покупке нужно обращать внимание на конечную метку 04. Регуляторы выпускаются с метками 01 02 03 04, поэтому посмотрите на метку старого Регулятора и приобретайте такой же. Если вы поставите к примеру Регулятор с меткой 04 вместо 01 – Регулятор работать не будет

Допускается такая замена: 01 на 03, 02 на 04 и наоборот

Если вы поставите к примеру Регулятор с меткой 04 вместо 01 – Регулятор работать не будет. Допускается такая замена: 01 на 03, 02 на 04 и наоборот.

Цена вопроса: 300 ₽ Пробег: 111000 км

Нравится 102 Подписаться
