Блок Мехатроник на ДСГ(Mechatronic DSG) : особенности, неполадки, ремонт

От чего зависит стоимость ремонта коробки передач DSG

Для восстановления работы РКПП необходимо наличие как стандартного слесарного инструмента, так и специфических приспособлений, диагностического сканера. Не имея подобного оснащения, не стоит браться за ремонт, чтобы не усугубить ситуацию. Для разового ремонта DSG проще обратиться в автосервис.

Диагностика DSG проводится с помощью методов, описанных в начале статьи, а также с применением сканера ошибок. После определения неисправностей мастера приступают к ремонту. Он выполняется в следующей последовательности:

  • отсоединение коробки от двигателя;
  • разборка, чистка и дефектовка разобранного агрегата;
  • покупка и замена изношенных деталей;
  • переборка мехатроника и восстановление заводских программных настроек;
  • сборка в обратной последовательности;
  • контроль настроек и электронных функций;
  • оценка работоспособности коробки на автомобиле.

После ремонта коробки обязательно проверяется сход-развал колес.

Некоторые дефекты можно устранить перепрограммированием и коррекцией заводских настроек с учетом износа сцепления либо заменой вышедших из строя датчиков. Если это не помогает, то необходима общая проверка и капитальный ремонт мехатроника и сцепления DSG. Чтобы предварительно скалькулировать стоимость работ, оценивают следующее:

  • источник проблемы и методы его устранения;
  • количество предполагаемых операций;
  • перечень неисправных деталей и их наличие в продаже;
  • дополнительный ремонт, возникающий в процессе разборки.

Если предстоит ремонт DSG, цена его будет точно сформирована только после разборки и составления списка работ.

Исходя из накопленного опыта можно прикинуть, во сколько обойдется ремонт DSG в случае типичных неисправностей. Забарахливший мехатроник облегчит ваш кошелек на сумму от 20 000 рублей. Ремонт сцепления DSG вместе с запчастями выйдет дороже – от 45 000 руб. Ремонт механики (валы, шестеренки, синхронизаторы) зависит от степени изношенности, но в любом случае, приступая к ремонту, надо готовить сумму более 40 000 рублей. Самым низкобюджетным станет перепрограммирование электронного блока управления и калибровка датчиков сцепления – около 5 000 руб. Это усредненные цены, которые могут меняться как в плюс, так и в минус в зависимости от региона и автосервиса.

Ремонт в соответствии с современными стандартами

В нашем сервисе с 10 летней историей вы получите профессиональное обслуживание преселективных КПП. На все услуги по восстановлению работоспособности устройства предоставляетяся двухлетняя гарантия — срок 24 месяца или 60 000 километов пробега с момента выхода авто за пределы нашего ремонтного цеха.

Выполняя ремонт, автомеханики:

  • гибко адаптируют технический узел к различным условиям эксплуатации;
  • обновляют ПО, устанавливают доработанные версии программ;
  • соблюдают техрегламент.

Площадка сервиса оснащена по последнему слову техники. В наличии на складе компании присутствуют в достаточном количестве сертифицированные запчасти для выполнения ремонта любой сложности. Предоставляется длительная гарантия на оказанные услуги.

Как записаться на СТО

Если вы сомневаетесь в корректной работе мехатроника, запишитесь на проверку технического узла в наш центр обслуживания с помощью администратора, позвонив по указанному на сайте контактному телефону или через форму обратной связи. ,

У специалиста вы получите:

  • консультацию по любому вопросу;
  • предварительный расчет стоимости ремонта;
  • информацию об условиях предоставления услуги в рассрочку.

Сервисный центр оснащен компьютеризированным оборудованием. С его помощью мастерам удается быстро установить источник проблемы, чтобы затем в кратчайшее время устранить неисправность. Специалист бесплатно выполнит диагностику, ознакомит вас с перечнем ошибок и предложит адекватную ситуации стратегию восстановительных действий.

Звоните нам на указанные в контактах номера телефонов. Задавайте свои вопросы. Записывайтесь на бесплатную диагностику и приезжайте!

Чем занимается инженер-мехатроник?

Итак, инженер-мехатроник – это специалист, который занимается разработкой механизмов, а также специальных компьютерных программ, управляющих этими механизмами по заранее заданному алгоритму.

В целом, направлений работы у таких специалистов три:

  • разработка (проектирование) мехатронных систем и роботов;
  • написание специальных программ для управления роботами, разработка алгоритмов машинного обучения;
  • обслуживание и настройка мехатронных систем.

На практике же любой мехатроник одновременно является и робототехником. Более конкретно его обязанности можно перечислить в нескольких пунктах:

  1. моделирование и проектирование мехатронных систем;
  2. подбор нужных материалов для будущего механизма;
  3. контроль за работой техников, участие в монтаже;
  4. пуск и ввод в эксплуатацию готового механизма;
  5. организация работ по обслуживанию робота или мехатронной системы;
  6. настройка и отладка программного обеспечения;
  7. ведение необходимой документации (проектно-сметных работ, отчетов по пуску и наладке оборудования, работе систем и т.д.);
  8. обучение техников-специалистов, которые управляют роботом;
  9. контроль за наличием запасных частей и расходных материалов для робота.

Как видим, обязанностей много и большая их часть связана непосредственно с работой на производстве. Большая часть инженеров-мехатроников задействована именно в промышленной сфере.

Другие места работы – это научные центры, где разрабатываются прототипы новых и перспективных машин. При этом одни инженеры-мехатроники отвечают за разработку механических частей, другие за создание печатных плат и микросхем, третьи – за написание программ.

Устройство коробки передач DSG

Родоначальником роботизированной КПП стал глобальный автоконцерн «Фольксваген». Разработка агрегата велась несколько лет, пока готовый продукт не пошел на конвейер. В переводе с немецкого DSG означает «прямое переключение передач». Главной особенностью нового типа трансмиссии стало наличие двух сцеплений и соответствующих им двух первичных и вторичных валов. Каждое сцепление работает независимо от другого. Включаются они по очереди. Когда одно замкнуто, второе готовит нужную передачу, чтобы вступить в работу в подходящий момент.

Рассмотрим структуру DSG:

  • корпус главной передачи, объединенный с дифференциалом;
  • электронно-механический блок mechatronic;
  • два сцепления;
  • двухмассовый маховик;
  • внешний первичный вал;
  • второй первичный вал, проходящий внутри первого;
  • два ведомых вала.

Изюминкой конструкции является двухконтурная конфигурация. По сути, DSG объединяет в себе две коробки передач, которые работают последовательно, отчего скорость становится очень высокой. Этого удалось добиться за счет особенного расположения двух рядов сцеплений и первичных валов. Сцепления находятся одно за другим на двухмассовом маховике. Каждое из них вращает свой первичный вал. Внешний вал отвечает за четные передачи. Внутренний вал, конструктивно расположенный в осевой полости первого, заведует нечетными передачами. Синхронизация осуществляется с помощью мехатроника. Сложная конструкция требует высокой квалификации мастера, выполняющего ремонт DSG.

Механизм работает по следующему алгоритму. Сначала оба сцепления отключены, автомобиль стоит на месте. Затем замыкается первое, которое вращает внутренний вал. В этот момент на нем подключены шестерни первой передачи. Автомобиль начинает движение. Наружный вал тем временем уже готов к включению второй передачи: зубчатые колеса вошли в зацепление, второе сцепление разомкнуто. По мере набора скорости первое сцепление размыкается, а второе, наоборот, включается. Это происходит синхронно. Таким образом, поток мощности от двигателя к колесам идет не прерываясь.

Двойная конструкция DSG действует существенно быстрее однодисковых аналогов. Даже профессиональный водитель, управляющий автомобилем с МКПП, не сможет обыграть по скорострельности роботизированную трансмиссию с двумя сцеплениями. На работе мотора это сказывается положительно. Меньше время работы мотора вхолостую в перерывах между переключениями передач – соответственно, лучше динамические характеристики автомобиля, меньше расход топлива.

Работу коробки координирует блок управления – мехатроник. В нем выделяют электронную плату и механическую (гидравлическую) часть. Идет постоянная обработка данных, поступающих с датчиков, которые отслеживают основные параметры: скорость вращения валов, зазор между дисками сцепления, положение вилок переключения передач, температуру масла и т. п. Мехатроник «общается» по CAN-шине с ЭБУ двигателя, чтобы получать информацию от датчика скорости и электронной педали акселератора. Обрабатывая эту информацию, он прогнозирует дальнейшее переключение на повышенную или пониженную передачу. Таким образом, DSG работает преселективно, то есть всегда стоит наготове следующая передача.

Существуют два типа DSG – шести- и семиступенчатая. Помимо разницы в количестве передач, они оснащены разными системами смазки. «Мокрая» конструкция применяется в первом варианте. Диски сцепления находятся в масляной ванне и благодаря «сырому» вращению работают до ремонта гораздо дольше. В такую коробку входит в три раза больше масла, и она имеет механический масляный насос.

Семиступенчатая DSG работает с «сухими дисками». Ей требуется гораздо меньше масла для эксплуатации. Вместо механического стоит более экономичный электрический масляный насос, снижающий энергозатраты. Конструкция проще и компактнее, но обладает меньшим ресурсом и чаще требует ремонта. Применяется на автомобилях с маломощными силовыми агрегатами.

Достоинства и недостатки роботизированной АКПП

Роботизированная КПП имеет свои достоинства и недостатки в сравнении с другими трансмиссиями.

Достоинства коробки ДСГ:

  • уменьшенный расход топливной смеси (до 10-20%);
  • возможность ручного управления, похожее на МКПП;
  • отсутствие потери мощности при смене ступеней;
  • плавность движения автомобиля;
  • высокие динамические характеристики автомобиля, оснащенного коробки ДСГ;
  • уменьшение времени, необходимого для разгона;
  • возможность автоматического и ручного выбора передач;
  • комфортное управление автомобилем, оснащенного такой КПП;
  • отсутствие педали сцепления и привычный рычаг селектора, что не вызывает сложностей при переходе с автомобиля с классической АКПП;

Недостатки коробки ДСГ:

  • высокая стоимость автомобиля с ДСГ по сравнению с машинами, оборудованными другими видами трансмиссий;
  • эпизодически робот подтормаживает и не успевает за динамичным разгоном автомобиля, осуществляя смены ступеней с небольшой задержкой;
  • мехатроник является одним из слабых мест в коробке ДСГ, периодически возникает неисправности в этом блоке;
  • при возникновении неисправности в мехатронике требуется его замена, так как он не подлежит ремонту;
  • уменьшенный ресурс КПП;
  • неисправности мехатроника способствуют частые перепады температур, что особенно актуально в зимнее время;
  • срок службы ДСГ-7 и ее компонентов заметно меньше, чем в ДСГ-6;
  • повышенный нагрев коробки из-за непрерывной активности преселектора;
  • увеличение стоимости обслуживания роботизированной КПП;
  • сложность ремонта роботизированной коробки, который могут осуществить не многие СТО;
  • не устанавливается на внедорожники и другие мощные автомобили;
  • дороговизна ремонта, в некоторых случаях приходится полностью менять DSG.

Рекомендации по правильной эксплуатации автомобиля, оснащенного КПП ДСГ, позволяющие продлить эксплуатационный срок службы:

  • своевременное техническое обслуживание КПП ДСГ (замена трансмиссионной жидкости по регламенту – не более 60000 километров, устранение неисправностей);
  • прогревание роботизированной КПП путем кратковременного нахождения автомобиля после запуска в стоящем положении;
  • плавность движения после прогрева на протяжении 1-5 километров с момента начала движения;
  • избегание пробуксовывания колес;
  • при остановках более 1 минуты рекомендуется переводить селектор коробки ДСГ в режим нейтрали;
  • при вождении по снегу и льду рекомендовано включение режима «снежинка», при его наличии;
  • при динамичной езде и быстрых разгонах желательно переводить рычаг селектора в положение «спорт»;
  • при прохождении каждого технического обслуживания необходимо проводить диагностику коробки ДСГ и производить инициализацию;
  • педаль акселератора необходимо выжимать плавно, даже на ручном режиме;
  • разгон желательно осуществлять в ручном режиме, а плавную езду и торможение – в автоматическом;
  • постановка автомобиля с коробки ДСГ на стоянку в положении селектора «нейтраль» с обязательным включением стояночного тормоза (ручника).

Роботизированная коробка является, по сути, усовершенствованной МКПП, переключение ступеней в которой происходит при помощи мехатроника на основании различных параметров, считываемых датчиками. При соблюдении определенных рекомендаций можно существенно продлить срок службы роботизированной коробки.

Симптомы износа DSG – как не проморгать, что «умирает» коробка?

К неисправностям коробки передач можно относиться по-разному. Одни их боятся, другие – пытаются до последнего игнорировать. Опытные же водители знают, что поломки – неизбежны, но нужно попытаться сократить ущерб. Сделать это можно «поймав» неисправность на начальном этапе.

В принципе, контроль поведения КПП – полезная привычка, не зависимо от марки, модели и возраста. Но именно коробки-роботы, как наиболее сложные и уязвимые, нуждаются в пристальном внимании хозяев. Чем раньше Вы заметите симптомы износа DSG, тем дешевле в итоге обойдется ремонт – это правило действует в 90% случаев.

Вовремя среагировав, Вы снижаете вероятность, что везти авто в сервис придется на эвакуаторе. Впрочем, для наших клиентов – он бесплатный. Но это точно не повод ждать, пока машина откажется двигаться с места.

Как обнаружить поломку на ранней стадии?

Мехатронный блок

Если во время запуска зажигания, ДСГ перешла в аварийный режим – встает вопрос об исправности блока управления. Часто ошибки исчезает при повторном запуске, поэтому владельцы делают вид, что все в порядке.

Спустя время, сбой все чаще о себе напоминает, а однажды происходит полный отказ РКПП. Очень удачно, если это случается не на ходу. Решение проблемы – ремонт мехатроника или его замена в сборе. Если на поломку долго не обращать внимания, то второй вариант – более вероятен.

Сцепление

Неполадки со сцеплением возникают при любом пробеге, но чаще – после 70 тыс.км. Обычно коробка не переходит в режим аварии, но возникают явные трудности с переключением передач. Рывки при начале движения также говорят об износе сцепления, либо о проблемах с мехатроном.

Главный признак того, что сцепление вышло из строя – «перепрыгивание» четных или нечетных передач, и невозможность включения заднего хода. Если обнаружить вовремя, требуется только замена многофрикционной муфты. Если же с этим затянуть, повредятся все соседние узлы.

Двухмассовый маховик

Свидетельствовать о выходе из строя маховика могут любые нехарактерные звуки, а также сильные вибрации по кузову автомобиля. Поначалу шумы едва различимы, но по мере выработки ресурса, лязгающие звуки и щелчки станут настолько заметны, что даже впервые севший за руль человек поймет – что-то пошло не так.

Механическая часть

Подшипники, валы и дифференциал со временем тоже могут износиться и прийти в негодность. Случается это уже при очень солидном пробеге – после 200-250 тыс. км. Однако засорение металлической стружкой слишком серьезные последствия, чтобы пренебрегать поломками механической части КПП.

Краткий список симптомов

Итак, важно запомнить, что исправная DSG – работает тихо и плавно. Любые отклонения от этого стандарта, должны стать для Вас явным сигналом, что пора в сервис

Наибольшую опасность представляют следующие проблемы:

  • Внезапные переходы в аварийное состояние;
  • Медленный разгон, не соответствующий оборотам двигателя;
  • Рывки или дергание машины во время начала движения;
  • Задержки или удары при переключении скоростей;
  • Посторонний шумовой фон, сильные вибрации;
  • Отказ трансмиссии начинать движение.

Я заметил неполадки! Что дальше?

Первое, что следует сделать – немедленно отправиться на диагностику. Желательно, чтобы Вы могли доверять мастерам и быть уверены, что они не начнут «сгущать краски». В Санкт-Петербурге, получить помощь проверенных механиков можно в нашей профильной мастерской.

Диагностика – базовая услуга, которую мы бесплатно предоставляем перед ремонтом. Вооружившись фирменным сканером, специалисты выявят, с чем связана замеченная Вами неисправность. Затем, опираясь на гигантский опыт, мы составим план работ, просчитаем цену и отправимся на согласование с Вами.

Преимущества, которыми мы гордимся:

  • Являемся одним из немногих профильных сервисов Санкт-Петербурга;
  • Штат сотрудников состоит из мастеров, с опытом от 5 лет;
  • Качество наших услуг настолько высокое, что мы не боимся давать гарантию на 2 года;
  • Мы принципиально не работаем на старом, неподходящем для ДСГ оборудовании;
  • У нас есть собственные наработки, в том числе, по восстановлению мехатроников;
  • Более 50% клиентов возвращаются к нам снова – и получают скидки уже со 2-го посещения.

Запись на визит – без выходных

На хороший сервис – большой спрос, поэтому перед приездом в мастерскую мы советуем Вам занять очередь. Сделать это можно всего за пару минут – по телефону. Заодно Вы сможете задать все волнующие вопросы. Позвоните нам сегодня или оставьте свой номер, заказав обратный звонок.

Ресурс узлов и деталей

Самая «больная» тема для владельцев роботов — это ресурс сцепления. У первых версий DQ200 этот показатель весьма скромный, но после модернизации он увеличился до 80-90 тыс. пробега. Мастера автосервисов отмечают, что им все чаще приходится видеть «роботы», в которых этот узел прошел более сотни. Но, следует отметить, что на автомобилях с тюнингованным двигателем срок службы сцепления сокращается почти в два раза.

Вилки сцепления и выжимной подшипник ходят довольно долго, но обычно менять их приходится вместе со сцеплением, поэтому их ресурс тоже можно считать не превышающим 100 тыс. км.

Мехатроник, к сожалению, может выйти из строя даже при небольшом пробеге. В «сухих» трансмиссиях актуальной проблемой является перегрев, если такая ситуация произошла, то электронный блок управления может отказаться работать. При правильной эксплуатации мехатроник может служить 100-150 тыс. км, но у любителей агрессивной езды он может отказать даже на практически новой коробке.

Механическая часть выходит из строя редко. Она довольно прочная, имеет оптимальную конструкцию. Но практика показывает, что экстремальное вождение, перегрузки и несвоевременное устранение мелких неисправностей может вывести из строя абсолютно все.

Рекомендации изготовителя

Согласно официальным рекомендациям производителя коробка DSG-7 DQ200 необслуживаемая, масло в ней рассчитано на весь срок эксплуатации. Несмотря на наличие технологического отверстия для слива трансмиссионной жидкости, менять ее изготовитель не рекомендует.

Если учитывать, что в Европе практически везде идеальные дороги, а автомобили с пробегом более 100 000 км стараются не использовать, рекомендация не менять масло актуальна, но для наших реалий это не очень хороший совет.

Рекомендации официального дилера

Пока коробка на гарантии, рекомендуется обслуживаться у официального дилера в соответствии с установленным регламентом. Также нужно обращаться при появлении рывков, вибраций. Обычно эти проблемы связаны с ошибками программного обеспечения и необходимостью выполнить адаптацию. Если своевременно не выполнить эту процедуру, износ узлов существенно увеличивается. Сцепление постепенно изнашивается, адаптировать работу трансмиссии в условиях постоянного уменьшения толщины фрикционных дисков позволяет именно адаптация. Выполнять процедуру рекомендуется каждые 10-15 тыс. км пробега, а также при появлении рывков при движении.

Опыт мастеров показывает, что замена масла в КПП все же необходима, делать это нужно каждые 50 тыс. км пробега. Это существенно уменьшает износ деталей и продлевает срок службы мехатроника. Параллельно с заменой трансмиссионной жидкости нужно менять и фильтр мехатроника.

Рекомендации по эксплуатации

Разберемся, как правильно ездить на «роботе». Это позволит избежать многих проблем. Вот основные рекомендации:

  • избегать агрессивной манеры езды, постоянных резких ускорений;
  • предотвращать пробуксовки;
  • при остановке на светофоре уверенно выжимать тормоз, только в таком случае диски сцепления полностью размыкаются;
  • при кратковременной остановке не переключаться на нейтральную передачу;
  • при парковке используйте не только режим Р, но и стояночный тормоз;

своевременно обслуживать коробку, проводить адаптацию.

По статистике авторемонтных мастерских многим аккуратным водителям автомобилей с DSG-7 DQ200 удается проездить около 150 000 км без серьезных проблем.

Как он устроен

В устройство мехатроника входят следующие узлы:

  1. Электронный блок управления, который собирает и анализирует информацию от датчиков. Контроллер обеспечивает управление 8 клапанами с электромагнитами, которые отвечают за переключение скоростей и работу сцеплений. Измерительные элементы находятся внутри электронного модуля, в картере коробки расположен сенсор частоты вращения первичного вала.
  2. Электрогидравлический контур, позволяющий создавать необходимое для переключения давление масла. В конструкции модуля предусмотрена шестеренная помпа высокого давления с накопительным бачком. Для регулировки давления используется отдельный клапан, настроенный в заводских условиях. Резервуар (емкость 0,2 л) связан с электромагнитными клапанами, всего в мехатронике находится 1,1 л специального масла. В конструкции контура предусмотрен фильтрующий элемент, отделяющий масло от грязи.

В конструкции узла предусмотрены сенсоры:

  • частоты вращения первичного вала коробки (1 элемент расположен в картере и 2 — установлены в блоке мехатроника);
  • хода дисков сцепления (для каждого фрикциона свой элемент);
  • привода переключения скоростей (4 детали);
  • давления в гидравлической системе мехатроника;
  • температуры фрикционных накладок (общий для 2 сцеплений);
  • переключения передач (при установке лепестков под рулевым колесом).

В конструкции блока предусмотрены силовые приводы, связанные с вилками переключения передач. Противоположная сторона тяги оборудована поршнем, на который воздействует рабочая жидкость. Всего предусмотрено 3 привода для управления передачами переднего хода (для 1-3, 2-4 и 5-7 скорости), дополнительный элемент позволяет включить скорость заднего хода и 6 передачу для движения вперед. Положение вилки переключения определяется при помощи постоянного магнита, информация передается в контроллер управления.

Масляная система блока мехатроника изолирована от системы смазки механического контура коробки передач. При обслуживании трансмиссии в картеры заливаются различные сорта технологических жидкостей. Применение двойной системы смазки позволило избежать попадания в клапаны мехатроника частиц, образующихся при износе шестерен. Использование специального масла для привода вилок переключения помогло повысить эксплуатационные параметры коробки при отрицательных температурах.

В конструкции узла предусмотрены регулировочные клапаны, обеспечивающие давление масла в секциях четных и нечетных передач. При обнаружении утечек или неисправностей происходит деактивация секции, что фиксируется водителем как отказ переключения на некоторые скорости. В коробке предусмотрены клапаны для приводов переключения, при деактивации зажигания и переводе селектора в положение стоянки происходит автоматическое включение 1 передачи или скорости заднего хода (для дополнительного удержания автомашины на стояночной площадке).

5 основных неисправностей DSG 7 — видео

Концерн VOLKSWAGEN продает в большей степени автомобили малой и средней мощности, на которые устанавливать DSG6 не имеет смысла — слишком дорого. Поэтому в 2008 году свет увидел семиступенчатую DSG, разработанную совместно с LUK. В чем же ее отличие от зарекомендовавшей себя DQ250?

Робот имеет 7 ступеней, сцепление стало сухим — почти как на “ручке”, насос гидросистемы работал не постоянно, а от электромотора — по требованию, это дало дополнительную экономию на малых нагрузках. Максимальный Hm, который переваривает DSG7 — 250Hm. С точки зрения потреб. качеств позиционировалась она как: экономичная, легкая (легче DSG6) и очень шустрая. Volkswagen заявил, что служит такой агрегат до 300.000 км. Конструкторам действительно удалось сделать скорострельную коробку, потери которой сведены к минимуму, но к сожалению все это отразилось на комфорте и надежности.

Остальные модификации

Затем выпустили еще две модификации, обе имеют мокрое сцепление и 7 ступеней. Речь идет о выпущенном в 2008 году S-tronic для автомобилей Ауди с продольным расположением мотора и перевариванием 600Hm, а уже в 2010 DSG для поперечной компоновки (до 500Hm).

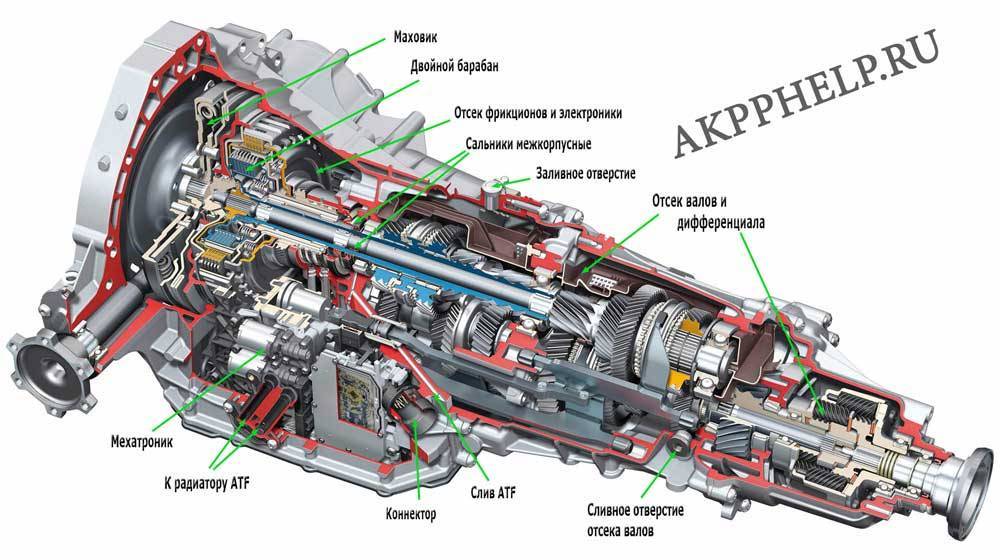

DL501 в разрезе

Отметим так же, что с осторожностью стоит относиться лишь к модификации DQ200, поскольку остальные генерации DSG по-надежности не уступают классическим АКПП

Ресурс DSG 7 0AM 0CW

Несмотря на заявления разработчиков, что DSG 7 dq200 смело проходит 150.000-200.000км., в реальности этого даже близко нет. В среднем сцепление меняют уже через 60.000-80.000км., мехатроник плюс-минус так же. Следует отметить, что разгон авто на такой коробке доставляет удовольствие водителю. Мода на обновление кузова и ходовой части – повсеместное явление. «Неубиваемых» авто сейчас нет. Главное – комфорт, пусть даже в ущерб сроку службы. «Роботы» стремительно захватили сегодняшний авторынок – особенно микро и малолитражек.

Хотелось бы воспользоваться случаем и вставить в этом месте цитату пользователя, с одного известного сайта DRIVE2:

«Автоматы» с задержками переключения и плавные вариаторы – уже позади нового явления. В Европе в основном применяется DSG, а в Японии все еще – CVT. Прочие автопроизводители немного отстают от данной гонки. DQ200 DSG 7 непроста в обслуживании и замене деталей. Первоначальные проблемы – неравномерный и резкий износ деталей сцепления, недолговечность масляного электронасоса, сбои в работе датчиков, избыточное давление масла в мехатронике. О всем этом мы поговорим далее.

Сама конструкция усложнилась: здесь гидравлическая система сосредоточена в двух разных отсеках. Один из них служит для смазывания шестерней и валов. Для покрытия масляным слоем используют простое масло для трансмиссии, не обладающее особыми характеристиками. В другом отсеке расположена камера мехатроника. Здесь электромотор посредством насоса, работающего на основе шестерней, формирует значительное давление масла в системе трансмиссии. За счёт перепадов давления масла и производятся переключения с одной передачи на другую. Очищает это масло тонкоочистной фильтр. Давление масла может измениться лишь при вскрытии крышки отсека мастерами, разбирающимися в ремонте DSG.

Масло в DQ200

Даже несмотря на то, что производитель не рекомендует менять масло в DSG 7 DQ200, это не так. Пусть и не как в автоматической коробке, но все же проводить обслуживание требуется 1 раз в 100.000-120.000км.

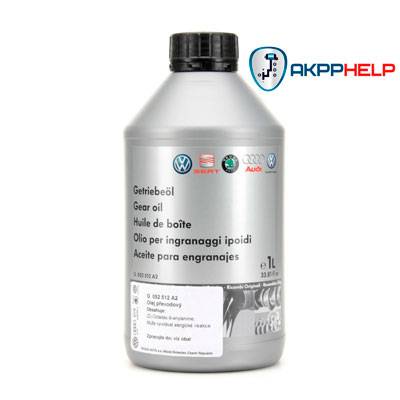

Маркировка трансмиссионного масла – G052512A2. Лучше менять масло на СТО, а не самостоятельно. Подробнее смотрите в нашем видео о том, как самостоятельно провести замену трансмиссионной жидкости.

Как заменить масло в DSG 7 – Видео

Типичные неисправности DSG 7 0AM 0CW

КПП DQ200 состоит из 3 частей, которые меняются или ремонтируются отдельно:

  1. Сцепление;
  2. Мехатроник;
  3. Механическая часть (шестерни, валы);

Отдельно стоит упомянуть так же и маховик, который по факту не относится к трансмиссии.

Статьи по теме

Какие бескаркасные дворники лучше: топ-10 моделей

Уходит антифриз, а подтеков нет: причины и устранение проблемы

Почему не работает омыватель лобового стекла и как устранить неполадку

Датчик уровня антифриза: ремонт или только замена

Ремонт рулевой рейки: этапы и особенности

Можно ли мешать тосол с антифризом: мнение экспертов и автолюбителей

Диагностика рулевого управления автомобиля: почему без нее никак

Не работают дворники: причины неисправности и метода решения проблем

Течет бачок антифриза: поиск неисправности и пути устранения

Стук при повороте руля: основные причины неисправности

Сломалась рулевая рейка: причины и дальнейшие действия

Жидкая резина для автомобиля: преимущества и особенности использования

Стук в рулевой рейке: ищем причину, разбираемся с последствиями

Как поменять моторчик дворников: простые советы опытных автовладельцев

Как убрать стук рейки и продлить срок ее службы

Принцип работы КПП ДСГ

DSG – механическая КПП, оснащенная автоматическим приводом для смены ступеней, и имеющая в составе две корзины сцепления.

Коробка ДСГ связана с двигателем через два сцепления, располагающихся поосно. Нечетные и задняя ступени функционируют через одно сцепление, а четные – через другое. Такое устройство обеспечивает плавную смену ступеней без снижения и прерывания мощности, осуществляя непрерывную передачу вращающего момента от мотора к ведущей оси колес.

Во время разгона на первой ступени, шестеренки второй передачи уже находятся в зацеплении. Когда блок управления передает команду смены ступеней, гидравлические приводы КПП осуществляют отпускание одного сцепления и зажим второго, производя переход вращающего момента от мотора с одной ступени на другую.

Таким образом, процесс происходит до крайней ступени. При снижении скорости и изменении других условий процедура осуществляется в обратном порядке. Смена ступеней происходит с помощью синхронизаторов.

Смена ступеней в коробке ДСГ осуществляется с высокой скоростью, недоступной даже профессиональным гонщикам.

Что такое мехатроник в АКПП

Управление обоими сцеплениями и сменой ступеней происходит при помощи блока управления, состоящего из гидравлического и электронного узлов, датчиков. Этот блок называется Мехатроник и располагается в картере КПП.

Датчики встроенные в Мехатроник, осуществляют контроль состояния КПП и отслеживают работу основных деталей и узлов.

Параметры, контролируемые датчиками Мехатроника:

  • количество оборотов на входе и выходе коробки;
  • давление масла;
  • уровень масла;
  • температура рабочей жидкости;
  • расположение вилок включения ступеней.

На последних моделях коробок ДСГ устанавливается ЕСТ (электронная система, управляющая сменой ступеней).

Помимо вышеперечисленных параметров ЕСТ контролирует:

  • скорость транспортного средства;
  • степень открытия дросселя;
  • температуру мотора.

Считывание этих параметров продляет срок службы КПП и двигателя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
