Что такое лонжерон на машине

Для чего нужен лонжерон

В классическом устройстве современного транспортного средства, лонжерон размещается по длине кузовной части для её усиления в тех местах, где располагаются пассажирские сидения и закрепляются элементы с повышенным весом.

Лонжеронная рама применяется для получения определённого количества энергии вместо кузова. Это сделано не только для безопасности, но и для комфорта. Если обеспечить кузову жёсткость, свойственную для лонжерона, страдать будут пассажиры и водитель. Связано это с тем, что все удары и давления будут восприниматься ярче. Теперь понятно, на что влияет нормальная работа лонжерона. Сама деформация лонжерона происходит с годами, и тогда он уже не может смягчать удары.

Как выглядит лонжерон? Это не просто цельная или сборная балка. Для обеспечения всех функций и нормальной работы лонжерона применяются следующие конструктивные решения:

  • в некоторых зонах уменьшают толщину стенок профиля, изменяя размер поперечного сечения;
  • проделываются технологические отверстия в местах с минимальной статической нагрузкой;
  • в местах с максимальным динамическим действием обеспечивают усиление;
  • на определённых участках делают складки, помогающие смять лонжерон как гармошку при серьёзном ударе или ДТП.

Ещё одна хорошая статья: Карбюратор: что это такое, виды, устройство, принцип работы, для чего нужен, схема и фото


Как складывается лонжерон при аварии

Уровень прочности и надёжность при правильном креплении детали, значительно выше по сравнению с другими элементами машины. Связано это с тем, за что отвечают рамы. Основная, возлагаемая функция – принятие нагрузок, создаваемых машиной и движением. Поэтому прямое назначение лонжерона – устойчиво переносить ударное действие, в случае попадания колёс в яму во время движения или при ДТП.

Какие ещё есть функции, которые выполняет эта важная деталь?

Дополнительная амортизация

Элементы сборного типа специально разработаны для обеспечения амортизации передней части кузова. За счёт снижения жёсткости балки повышается комфорт при движении, поэтому многие производители делают выбор в пользу именно таких конструкций. Компании постепенно стараются облегчать кузов, учитывая чтобы сборные балки смогли легко переносить такую нагрузку.

Усиление днища и брызговиков

Езда по дорогам плохого качества вызывает немалое беспокойство для водителей. Дно машины не рассчитано на постоянные касания с покрытием и кочками, оно нуждается в защите. Для чего служит лонжерон в этом случае – он усиливает днище машины и предотвращает механические повреждения, способные произойти в пути.

Днище и брызговики постоянно сталкиваются с трудностями, подвергаются испытаниям и именно лонжерон снижает нагрузку на них при работе, предотвращает серьёзные дефекты и поломки. За счёт равномерного распределения ударной волны минимизируется риск образования сколов и трещин.

Защита салона

Во время столкновения балки повышенной жёсткости создают опасность для пассажиров и водителя транспортного средства. Известны случаи, когда конструктивный элемент, пробивая металл, проникал в салон, нанося тяжёлые ранения и увечья пострадавшим. Со временем деталь доработали, в неё внесли изменения, заметно повышающие уровень безопасности при поездках.

Лонжероны изготавливают особым образом. Во время удара элемент при ударе собирается в гармошку, не переламываясь пополам. Это позволяет исключить риск для пассажиров, но защита кузовной части в этом случае уменьшена.

Плюсы и минусы такой конструкции

Огромный плюс того, что в автомобиле находится лонжеронная конструкция, заключается в том, что она создает необходимую жесткость при легком весе. Малый вес обеспечивает повышенный уровень управляемости, машина становиться более маневренной. Обеспечивается максимальная пассивная безопасность за счет присутствия некоторых конструктивных решений, о которых мы говорили выше.

Но есть здесь и определенные минусы:

  • Каждый агрегат автомобиля (двигатель, коробка переключения передач и др.) закреплены на лонжероне, за счет чего обеспечивается взаимная связь. И если кузов повреждается сильным ударом, то технические элементы также страдают;
  • Из-за особенностей конструкции лонжероны редко, когда поддаются ремонту.

Основные проблемы машины, связанные с лонжеронами

Главная проблема такой конструкции автомобиля заключается в том, что со временем металл поддается усталостному эффекту, из-за этого через 10 лет на вид прочная конструкция в действительности может оказаться вовсе и не такой.

Вернуть первоначальный вид может быть крайне сложно либо вовсе невозможно. При лопании лонжерона автомобиля весь кузов теряет заложенную прочность. Поэтому даже после мелкой аварии нужно проверять в каком состоянии несущая конструкция. Даже если на вид с кузовом все нормально.

Восстановление геометрии

В зависимости от того, насколько сильно была повреждена машина, определяется вид ремонтных работ. Если машина рамная и пострадали лонжероны, то заменить их не составит особого труда. Если же лонжерон был одной из несущих частей кузова, то дела обстоят намного хуже. Нередко бывает и так, что заменить лонжероны невозможно или просто бессмысленно. Если деформация частичная, то несущую часть кузова возможно вытянуть на специальном стенде. С его помощью можно постараться вернуть параметры к изначальным, но прочность однозначно будет уступать варианту, изготовленному в заводских условиях.

Бывают и такие аварии, после которых невозможно вытянуть конструкцию, и она нуждается в замене. Если не правильно подобрать лонжерон на замену, неправильно сварить или закрепить конструкцию, то это приведет к скорой поломке кузова снова

Учитывая то, что основное назначение лонжерона – это усиление кузова, то эта конструкция становиться крайне важной для машины. Поэтому и ремонту этой детали, в случае необходимости, нужно уделить максимум внимания в плане качества. Автомобиль должен быть безопасным и надежным

Поэтому необходимо следить за его техническим состоянием, тщательно проверять потенциально опасные узлы. Также нужно учитывать это и при покупке подержанного автомобиля. Основным несущим элементом является лонжерон. Он отвечает за жесткость кузова и устойчивость к деформациям. Это необходимо для того чтобы выдерживать большие нагрузки. В данной статье рассказывается о том, что это такое — лонжерон автомобиля, зачем он нужен и как его проверить

Автомобиль должен быть безопасным и надежным. Поэтому необходимо следить за его техническим состоянием, тщательно проверять потенциально опасные узлы. Также нужно учитывать это и при покупке подержанного автомобиля. Основным несущим элементом является лонжерон. Он отвечает за жесткость кузова и устойчивость к деформациям. Это необходимо для того чтобы выдерживать большие нагрузки. В данной статье рассказывается о том, что это такое — лонжерон автомобиля, зачем он нужен и как его проверить.

Передние лонжероны это две металлические профильные трубы.

Лонжерон представляет собой две металлические профильные трубы, которые находятся в нижней части автомобиля и удерживают на себе основные элементы – двигатель, колеса, сиденья, кузовные детали. В большинстве внедорожников роль несущей конструкции выполняет рама. Для легковых автомобилей более универсальным решением является использование лонжеронов. Они намного легче, что позволяет снизить вес автомобиля.

VAZ 2105 (Жигули)

Подборка кузовных размеров, данных по геометрии кузова и контрольным точкам ВАЗ 2105 (Жигули) из заводской документации.

Значительная часть ремонтных работ кузовов приходится на аварийные автомобили, которые в большинстве случаев требуют проверки геометрии точек крепления узлов и агрегатов шасси автомобиля ВАЗ 2105 (Жигули).

0 – базовая линия; 1 – верхнее крепление радиатора; 2 – крепление картера рулевого механизма и маятникового рычага; 3 – ось педалей тормоза и сцепления; 4 – центр рулевого механизма; 5 – центр колеса; 6 – крепление амортизаторов задней подвески; 7 – центр заднего технологического отверстия центрального усилителя пола багажника; 8 – заднее крепление глушителя выпуска газов; 9 – переднее крепление глушителя; 10 – крепление поперечной штанги задней подвески; 11 – ось задних колес; 12 – оси болтов крепления верхних продольных штанг задней подвески; 13 – оси болтов крепления нижних продольных штанг к кронштейнам кузова; 14 – крепление кронштейнов нижних продольных штанг; 15 – центр заднего технологического отверстия переднего лонжерона; 16 – центр технологического отверстия переднего лонжерона; 17 – центр колеса; 18 – точки крепления поперечины передней подвески; 19 – крепление стабилизатора поперечной устойчивости; 20 – нижнее крепление радиатора; 21 – ось автомобиля; 22 – верхнее крепление радиатора; 23 – ось передних колес; 24 – крепление задней подвески двигателя; 25 – крепление опоры карданного вала; 26 – крепление амортизаторов задней подвески

0 – линия отсчета; 1 – пересечение осей передних болтов крепления стабилизатора поперечной устойчивости с поверхностями лонжеронов; 2 – центр осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага; 3 – пересечение центров передних технологических отверстий переднего пола с поверхностями лонжеронов; 4 – пересечение задних технологических отверстий лонжеронов переднего пола с поверхностями лонжеронов; 5 – центр осей болтов крепления нижних продольных штанг; 6 – центр осей крепления верхних продольных штанг; 7 – пересечение оси болта крепления поперечной штанги с кронштейном кузова; 8 – пересечение центра заднего технологического отверстия центрального усилителя заднего пола с поверхностью усилителя; 9 – центр осей передних болтов крепления стабилизатора поперечной устойчивости; 10 – пересечение центров осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага с поверхностями брызговиков лонжеронов; 11 – центры передних технологических отверстий лонжеронов переднего пола; 12 – центры задних технологических отверстий лонжеронов переднего пола; 13 – пересечение осей болтов крепления нижних продольных штанг с наружными поверхностями кронштейнов кузова; 14 – пересечение осей болтов крепления верхних продольных штанг с наружными поверхностями средних лонжеронов; 15 – пересечение оси болта крепления поперечной штанги с кронштейном кузова; 16 – центр заднего технологического отверстия центрального усилителя заднего пола; 17 – продольная ось автомобиля

Повреждения кузова могут быть самими различными. Поэтому правила ремонта в каждом отдельном случае должны быть своими, наиболее подходящими для этих повреждений.

Почти во всех случаях повреждений необходимо снимать некоторые детали, чтобы обнаружить повреждения, выправить и выверить остов. В случаях серьезных повреждений убирают все легкосъемные внутренние обивочные части, чтобы облегчить измерения, контроль и установку гидравлических или винтовых домкратов для устранения перекосов и прогибов.

Правкой необходимо восстановить первоначальные линейные размеры остова кузова.

Диагональные размеры проемов окон должны составлять для ветрового окна 1375±4 мм, для заднего – 1322 4 (1322–2) мм. Расстояния между фланцами проемов окон по оси автомобиля должны быть равными соответственно для ветрового окна 537 3 мм, для заднего – 509 3 мм.

Разница диагональных размеров проема ветрового окна, а также проемов заднего окна, капота, крышки багажника одного кузова не должна превышать 2 мм.

Наиболее часто при ремонте остова требуется замена крыльев, панелей крыши, передка и задка. Методы замены и ремонта этих деталей можно взять за основу при ремонте и других деталей каркаса. Необходимо также знать расположение сварных швов.

Предназначение и устройство лонжеронов

Лонжерон в автомобиле – это основа конструкции практически всех легковых машин, он призван удерживать все агрегаты в целостности, и обеспечивает жёсткую фиксацию. Большинство кузовных компонентов прикрепляются к лонжерону. На агрегат приходится наибольшее количество нагрузок, поэтому для усиления конструкции используются перемычки. Внешний вид напоминает лестницу.

Конструкционно лонжерон автомобиля – это прямоугольная труба, используется 2 штуки для составления продольного набора. В стандартном варианте есть правый и левый лонжерон. Можно распределить конструкцию на 3 части: переднюю, среднюю и заднюю. Выше всех располагается левая передняя часть и задний лонжерон. Практически всегда между собой они имеют параллельное направление, но иногда встречаются модели с небольшими уклонами.

Лонжерон в автомобиле – это основа конструкции практически всех легковых машин

Встречаются составные варианты, которые имеют вид нескольких металлических запчастей, другие разновидности – цельные, изготавливающиеся методом штамповки или фрезеровки. Лонжерон преимущественно изготавливают из алюминия (в основном из сплавов), титана и разных композитных материалов. При рассмотрении в сечении деталь имеет вид швеллера, усиливающегося в местах наибольшего давления и истончающегося в области кузова.

Существует 3 основных решения:

  • уменьшение толщины металла. Подобный подход называют переменным сечением;
  • создание прорезов и отверстий для ослабления конструкции;
  • формирование особых складок. В моменты создания нагрузок лонжерон складывается в «гармошку». Самый эффективный вид, гасит практически всю кинетическую энергию, но он более всех подвержен разрушению, а восстановление становится крайне сложным.

Цель использования лонжерона – улучшение комфорта и снижение вибраций в салоне при движении

Лонжерон является силовым агрегатом автомобиля. Для грузовых видов транспорта и усиленных внедорожников устройство входит в раму. Для малогабаритных машин чаще используется безрамная конструкция, в ней лонжерон только усиливает дно кузова и багажного отсека. Расчёт прочности сделан с целью выдерживания сильных нагрузок, даже в момент ДТП лонжероны не сильно страдают, чаще остаются практически целыми. Конструкция собирается с целью восприятия больших нагрузок длительное время.

Лонжерон — что это такое

Происходит слово «лонжерон» от французского слова «le longeron», в переводе — продольная балка. Слово longeron произошло от французского глагола longer, что значит «идти вдоль». Если присмотреться, то он чем-то напоминает этот предмет — балку. Эта деталь применяется не только в автомобильном производстве, но и в самолётостроении, мостах и даже кораблях. Теперь становится понятно, почему так называется лонжерон.


Лонжероны крыла самолета

Лонжерон – важнейший металлический конструктивный элемент, используемый в авиации, кораблестроении и железнодорожной отрасли. Единственное, что может отличаться – расположение. В зависимости от конструктивных особенностей и возложенных функций, он располагается спереди или сзади машины, может проходить по всей длине кузова транспорта.

Лонжерон – продольный профиль, размещённый спереди и сзади кузовной панели. Главная функция, возложенная на него – повышение прочности днища машины. В легковых автомобилях, конструкция представлена в форме 2 реек, соединёнными поперечными перемычками. У внедорожников и грузовых автомобилей, устройство – более совершенное, применяется элемент П-образного вида. Рама с перемычками и лонжеронами среди работников СТО называется лестничной из-за сходства с лестницей.

У несущего кузова конструктивный элемент располагается параллельно или под небольшим углом. Если кузов – рамный, лонжерон будет проходить по всей длине, как цельный элемент. Прочность этого элемента очень высока, чтобы стойко переносить воздействие ударной нагрузки при движении с пассажирами и полным багажником.

От прочности и устойчивости элемента зависит безопасность и управляемость машины. Деталь сдерживает давление и принимает разные нагрузки:

  • вес самого автомобиля;
  • масса пассажиров;
  • грузы;
  • вибрации и удары, получаемые при движении.

Понять, что такое лонжерон просто при его отсутствии. Если работа балки изменена или нарушена, листы металла начнут в прямом смысле шевелиться под ногами водителя и пассажиров. Кузов, в результате получаемых нагрузок рискует прогнуться непосредственно по центру, в месте приложения максимальной нагрузки. Если полностью убрать лонжерон, нарушиться работа дверей авто при искривлении проёма. Из-за постоянных колебаний измениться поражение главного элемента – двигателя, он продавит металл и будет контактировать с асфальтом.

На грузовых машинах лонжероны можно заметить, взглянув на пространство между кабиной и кузовом. А в легковых машинах лонжероны можно увидеть снизу. Либо посмотрев сверху капота, где можно заметить небольшой участок переднего лонжерона.

Какие повреждения лонжеронов бывают

Если лонжерон находится в неисправном состоянии, то проблема является крайне серьёзной. Эти детали могут поддаваться различным повреждениям. Некоторые из них могут устраняться в профессиональных СТО, другие — служат приговором для авто и не могут быть устранены никаким образом. С лонжеронами могут случаться следующие неприятности:

  1. В уставшей детали имеются микротрещины, которые только зародились. Со временем под воздействием нагрузок эти трещины будут разрастаться и превращаться в большие повреждения, которые распространятся по всей поверхности детали.
  2. Серьёзные повреждения лонжеронов могут вызвать нарушения в параметрах автомобиля. А это уже очень серьёзно. Например, может меняться положение дверей, расположение двигателя, некоторых разъёмов кузова, геометрия подвески. Всё это приводит к нарушению управляемости машины.
  3. Лонжероны могут вовсе лопаться. Это самая страшная ситуация, поскольку кузов полностью разваливается. Исправить такую ситуацию невозможно, а если кто-то из мастеров и возьмётся за такую работу, то достойного результата ожидать не стоит.

Мастера кузовного ремонта обязательно в первую очередь исследуют состояние лонжерона и выносят вердикт о предстоящем ремонте и судьбе автомобиля. Проще всего обстоит дело с рамным лонжероном, который подлежит замене. Кузовной элемент в большинстве случаев не меняется. При небольшом повреждении применяется стенд-каролинер, который возвращает детали первоначальные параметры.

Замена лонжерона — очень сложная работа, которую выполняют не все автосервисы

При замене такой важной детали меняются свойства кузова. Этого не избежать

Ни один сервис не сможет точно определить нужную форму, рассчитать вес и подобрать материал, как это было сделано на производстве. Возможна частичная замена лонжерона. В этом случае деталь должна быть испорчена лишь частично. При помощи дуговой сварки осуществляется замена испорченных элементов.

Находятся и такие умельцы, которые исправляют самые ужасные ситуации. Лонжерон кое-как сваривается в кучу, подгоняются основные параметры кузова и автомобиль продаётся дешевле, чем аналогичные ему машины. И это всё несмотря на то, что его эксплуатация будет опасной, поскольку поведение такого восстановленного авто может быть непредсказуемым. Чтобы не попасть на такое авто, необходимо проводить полную проверку и диагностику перед покупкой.

Без лонжеронов автомобили были бы ненадёжными и даже опасными для человека. Когда возникают проблемы с этой деталью, их в обязательном порядке нужно решать, если это возможно. При разрушении балки дальнейшая эксплуатация машины крайне опасна. Не стоит рисковать своей жизнью и безопасностью пассажиров.

Лучшие цены и условия на покупку новых авто

Лонжерон автомобиля – это прямоугольная труба, проходящая через переднюю или заднюю часть кузова. Поскольку конструкции этой детали отличаются, существует несколько разновидностей силовых балок, проходящих между бамперами авто насквозь.

Преимущества конструкции

У каждой конструкции есть преимущества. Так, «угловые» лонжероны позволяют колесу поворачиваться на больший угол, а устройства с вертикальным изгибом — приспустить центр тяжести авто и снизить уровень днища.

Детали с горизонтальным изгибом — конструктивные элементы, также дают возможность снизить уровень днища, повысив безопасность при ударе сбоку.

Для роста жесткости лонжероны укрепляются поперечинами. Последние бывают различного профиля — в виде буквы К, Х или быть прямолинейными.

Такой тип поперечин изготовлен из особого профиля, выполненного из надежного и устойчивого к деформациям металла.

Для повышения надежности в грузовом транспорте поперечины и лонжероны объединены специальными клепками, а в легковом транспорте — сваркой.

Немаловажный момент — фиксация кузова на раме, которая происходит с помощью специальных кронштейнов.

Рассматривая лонжеронную конструкцию в целом, стоит выделить следующие преимущества:

  • Минимальный вес и жесткость на скручивание;
  • Высокий уровень управляемости и динамики, а также минимальный расход топлива, обусловленный небольшой массой узла;
  • Наибольшая пассивная безопасность. Последняя возможна, благодаря специальным зонам, которые «впитывают» лишнюю энергию и повышают уровень комфорта.

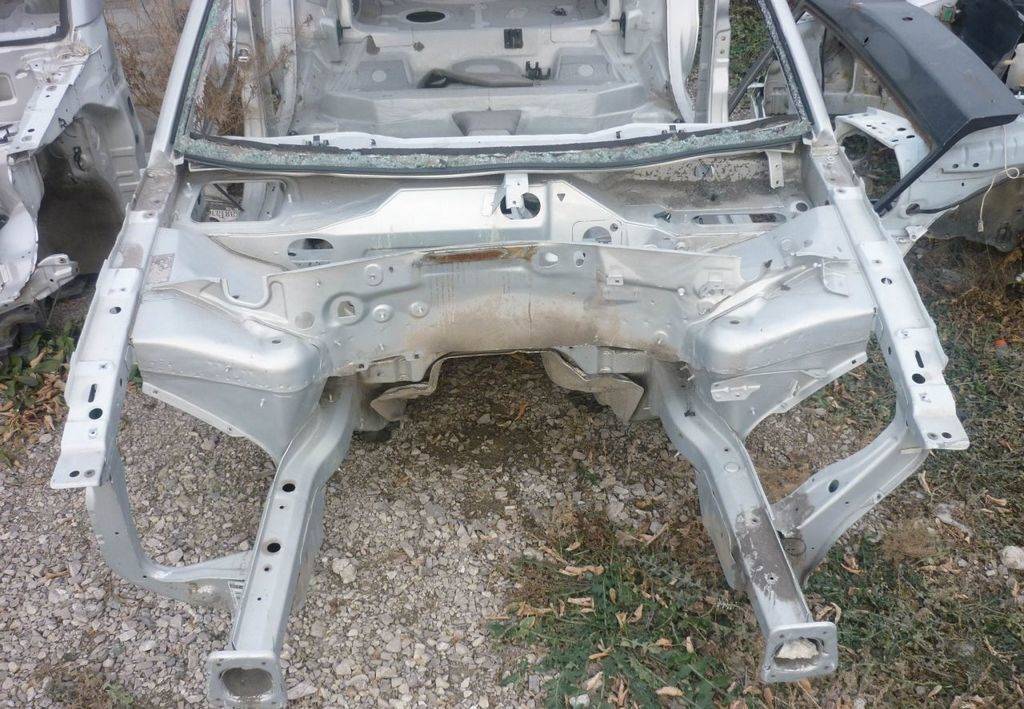

Передние лонжероны Toyota Mark II.

Стоит о:

  • При поломке одного узла целостность и связи элементов конструкции нарушаются. Это связано с тем, что распределение нагрузки происходит равномерно по площади;
  • Сложности в ремонте. При серьезных деформациях единственным выходом является замена узла.

Основные неисправности и проблемы, связанные с лонжеронами, способы устранения

В процессе эксплуатации возможны следующие проблемы:

  1. Деформация (искривление) по причине воздействия нагрузок длительные периоды времени. Стоит помнить, что лонжероны выполнены из металла, который со временем устает и повреждается.
  2. При попадании в аварию возможно сильное повреждение детали. В таких ситуациях многие параметры авто нарушаются. Так, при аварии возможно смещение подвески или силового узла по отношению к кузовной части, изменение местоположения крыльев или дверей, деформация геометрии кузова, возникновение явных трещин с наружной части и так далее.

При явном повреждении (появлении трещин) в детали разрушается и целостность конструкции.

Вот почему после ДТП стоит убедиться в отсутствии деформации узлов. На практике в 90% случаев после аварии приходится ремонтировать лонжероны спереди.

Способ восстановления определяется с учетом серьезности проблемы и повреждений демпферного участка. Так, лонжерон, составляющий часть рамы, поменять несложно. Если же узел — часть несущего кузова, то восстановительные работы могут быть бесполезны.

Возможность ремонта зависит от степени деформации:

  • При минимальном повреждении узел вытягивается на специальном стенде, после чего проверяются параметры детали;
  • При серьезной деформации лучший вариант — замена. Если же пытаться внести исправления в искаженную деталь, то возможно изменение структуры и снижение прочности конструкции. Итог — ухудшение характеристик кузова.

Возможны ситуации, когда замена производится не полностью. В таком случае новые детали крепятся с помощью сварки. Применение муфт для соединения конструкций запрещено.

Нельзя забывать, что главная функция лонжерона — усилить кузов, поэтому в процессе ремонта максимальное внимание уделяется прочности. С другой стороны, чрезмерное усиление узла приводит к снижению амортизационных функций, что недопустимо

С другой стороны, чрезмерное усиление узла приводит к снижению амортизационных функций, что недопустимо.

Так что при ремонте стоит учитывать данный параметр и стараться не завышать уровень жесткости.

Какие функции лонжероны выполняют?

Исходя из изложенного, становится понятно, что лонжероны в легковых авто являются главным силовым элементом в конструкции. Но если в грузовиках он – несущая часть, то в легковушках он всего лишь усиливает кузов. Но при этом функции его очень важны, поскольку он принимает на себя все нагрузки, действующие на кузов. А они разнонаправлены, поэтому лонжерон работает в очень жестких условиях.

Помимо усиления эти элементы еще выполняют и роль амортизаторов, обеспечивая как можно более ровное распределение вибрационных воздействий по всему кузову, а не лишь в его определенной части.

При ДТП основную силу удара в кузове приходится именно на лонжероны. Поэтому конструкция их такая, что они не только принимают ударные нагрузки на себя, но еще и гасят их. Для этого в передней части лонжерона сделаны так называемые «деформируемые» участки, где толщина металла меньше, чем в остальной части элемента. Нужны они для того, чтобы во время воздействия ударной нагрузки при ДТП, происходила деформация лонжерона, обеспечивающая снижение кинетической энергии удара.

Нередко при изготовлении лонжеронов применяются так называемые складки, задача которых – предотвратить разрыв лонжерона. При сильном ударе лонжерон со складками просто будет складываться в «гармошку».

Инструмент для ремонта лонжеронов (Rail saver)

Тим Гер­хардс (Tim Gerhards), аме­ри­кан­ский спе­ци­а­лист по ремон­ту кузо­ва, рабо­та­ю­щий в этой обла­сти с 1986 года, при­ду­мал инстру­мент, помо­га­ю­щий устра­нять вмя­ти­ны и изги­бы на лон­же­ро­нах, воз­дей­ствуя на неров­но­сти изнут­ри. Это доста­точ­но новое изоб­ре­те­ние. Инстру­мент назы­ва­ет­ся Rail saver (бук­валь­но пере­во­дит­ся как спа­са­тель лон­же­ро­на). Он пред­став­ля­ет собой метал­ли­че­ский кор­пус, к одно­му кон­цу кото­ро­го при­кру­чи­ва­ет­ся гид­рав­ли­че­ский цилиндр, под­клю­чён­ный к насо­су. Внут­ри кор­пу­са нахо­дит­ся метал­ли­че­ская труба.

На один конец этой тру­бы воз­дей­ству­ет гид­рав­ли­че­ский цилиндр, а на дру­гом кон­це рас­по­ло­жен клин, кото­рый посте­пен­но под­ни­ма­ет часть кор­пу­са, где тоже рас­по­ло­жен клин. Полу­ча­ет­ся что-то вро­де длин­но­го дом­кра­та, кото­рый встав­ля­ет­ся внутрь лон­же­ро­на до того места, где нахо­дит­ся изгиб и про­из­во­дит­ся воз­дей­ствие на изгиб или вмя­ти­ну изнут­ри лон­же­ро­на. К месту в инстру­мен­те, кото­рое под­ни­ма­ет­ся, могут при­кру­чи­вать­ся нако­валь­ни раз­ных форм, кото­рые идут в ком­плек­те. Таким обра­зом, этот инстру­мент может воз­дей­ство­вать на вмя­ти­ны и склад­ки, обра­зо­вав­ши­е­ся при сме­ще­нии лон­же­ро­на, изнутри.


Инстру­мент для выправ­ле­ния лон­же­ро­нов изнут­ри Rail saver поме­щён внутрь лон­же­ро­на. Стрел­кой пока­за­но место, где нахо­дит­ся склад­ка, кото­рую выпра­вит инструмент.

При необ­хо­ди­мо­сти, с внеш­ней сто­ро­ны неров­ность про­сту­ки­ва­ет­ся молот­ком, а инстру­мент для выправ­ле­ния лон­же­ро­нов дей­ству­ет как под­держ­ка. Так как для дей­ствия инстру­мен­та при­ме­ня­ет­ся гид­рав­ли­че­ский цилиндр с насо­сом, то реаль­но убрать дефор­ма­цию на метал­ле лон­же­ро­на любой тол­щи­ны без осо­бых уси­лий. Самое глав­ное пра­виль­но рас­по­ло­жить инстру­мент в нуж­ном месте. Для это­го нуж­но изме­рить место рас­по­ло­же­ния дефор­ма­ции и рас­по­ло­жить инстру­мент внут­ри лон­же­ро­на на нуж­ную дли­ну. На кор­пу­се инстру­мен­та име­ет­ся изме­ри­тель­ная шкала.

В зави­си­мо­сти от раз­ме­ров лон­же­ро­на, мож­но под­кла­ды­вать дере­вян­ные бло­ки в его полость, что­бы как мож­но луч­ше рас­по­ло­жить инструмент.

Инстру­мент Rail saver был про­те­сти­ро­ван и одоб­рен ком­па­ни­ей General Motors для ремон­та ава­рий­ных авто­мо­би­лей в офи­ци­аль­ных сер­вис­ных цен­трах. Пре­иму­ще­ство это­го инстру­мен­та в том, что при его исполь­зо­ва­нии отпа­да­ет необ­хо­ди­мость выре­зать сег­мен­ты в лон­же­роне для досту­па к обрат­ной сто­роне повре­жде­ния. Отпа­да­ет необ­хо­ди­мость нагре­ва метал­ла, тем более, что совре­мен­ная высо­ко­проч­ная сталь чув­стви­тель­на к нагре­ву и зна­чи­тель­но ослаб­ля­ет­ся и теря­ет свойства.

Кон­струк­ция инстру­мен­та Rail saver доста­точ­но про­стая и если её дос­ко­наль­но понять, то мож­но изго­то­вить такой инстру­мент самостоятельно.


Сле­ва в верх­ней части кор­пу­са инстру­мен­та виден клин, на кото­рый воз­дей­ству­ет дру­гой клин, под­ни­мая его. Тру­бу с кли­ном внут­ри кор­пу­са тол­ка­ет гид­рав­ли­че­ская рас­тяж­ка. Место с кли­ном, кото­рое под­ни­ма­ет­ся при воз­дей­ствии гид­рав­ли­ки, нуж­но уста­но­вить напро­тив склад­ки, внут­ри лон­же­ро­на. К этой части инстру­мен­та могут при­кру­чи­вать­ся спе­ци­аль­ные наковальни/поддержки.

Типы

Как уже упоминалось, лонжероны занимают разные позиции в автомобиле. Здесь многое зависит от особенностей кузова (грузовой транспорт, легковой или грузовой автомобиль).

Расположение бывает следующим:

  1. Параллельным и горизонтальным по отношению друг к другу;
  2. Вертикальным, с небольшим изгибом;
  3. Горизонтальным и минимальным углом;
  4. Горизонтальным и небольшим изгибом.

Тип конструкции, которая упомянута первой, нашла применение в грузовом транспорте.

Рама грузового автомобиля Mercedes-Benz с параллельно-горизонтальным расположением лонжеронов.

Что касается остальных вариантов, то они популярны и применяются в легковых машинах.

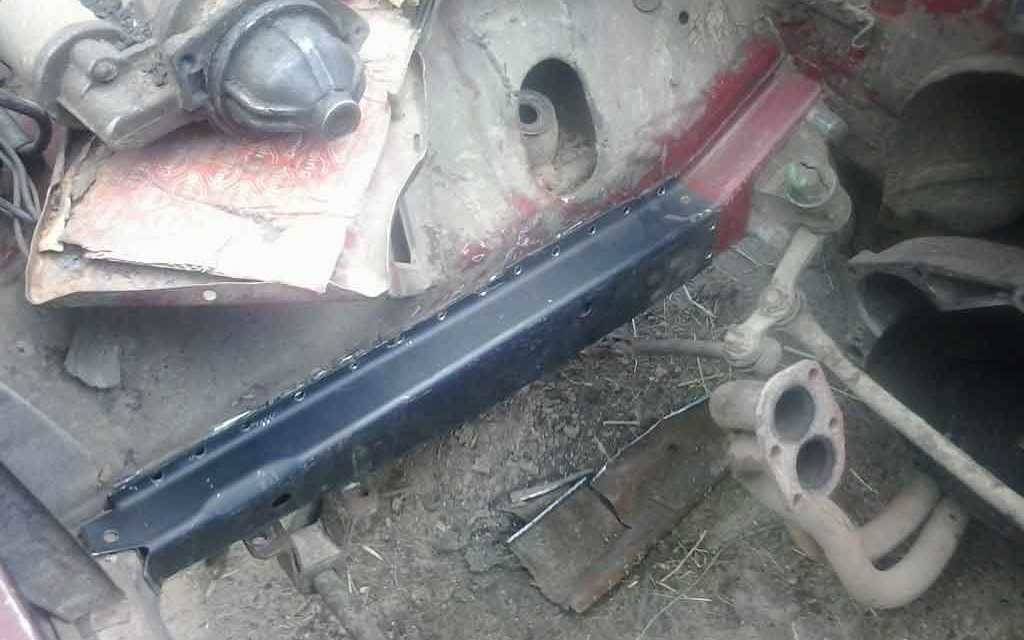

Задний левый лонжерон пола ВАЗ 21099.

Причины и последствия деформации

Со временем металл под действием переменных нагрузок поддаётся эффекту усталости — на нём образуются трещины. Уже лет через десять прочная на вид конструкция слабеет, теряет былую выносливость. Не помогает ни азотирование, ни химико-термическая обработка. При попадании авто в ДТП, лонжероны сильно деформируются, одновременно ухудшая общие технические характеристики автомобиля. Возможно смещение двигателя, деталей подвески и трансмиссии. Да и весь кузов теряет заложенную прочность и геометрию, когда лопается лонжерон. Именно поэтому при осмотре машины на вторичном рынке специалист в первую очередь проверяет эти детали.

Легче восстанавливать рамную конструкцию. На несущих конструкциях дела обстоят намного хуже: здесь лонжерон выступает частью кузова, и в особо неудачных случаях менять его бессмысленно или просто невозможно.

Изгиб с течением времени

Лонжерон поддаётся ремонту при слабом, не резком изгибе. Для этого используется гидравлический станок растяжки или лебёдка. Резкий изгиб с острым углом — это уже потеря основной формы. Такой элемент практически невозможно восстановить: целесообразнее заменить часть трубы или всю балку.

Продольный изгиб прямого стержня — известная проблема в инженерии. Прямолинейная форма со временем теряет устойчивость.

Если лонжероны погнуло после ДТП

Детали просто сминаются, теряют начальную форму. Если лонжерон погнуло не сильно, его удастся выпрямить на

стапеле, каролинере. Если же он лопнул от удара, ремонтировать нет смысла. Остаётся только вариант переварки, частичной или полной. Старая часть срезается болгаркой, затем устанавливается новый кусок трубы. Обязательна антикоррозийная обработка деталей и покраска.

Одновременно с лонжеронами, после аварии страдают такие части кузова, как дверные разъёмы, крылья, изменяется положение подвески и двигателя, нарушается форма подвески, на наружной части кузова образуются трещины.

Трещина или полный разрыв

Небольшие трещины и незначительные повреждения могут ремонтироваться. Помощь в данном случае окажет сварочный аппарат. Надо аккуратно заварить трещины, если детали не алюминиевые или титановые: такие лонжероны плохо свариваются.

Полный разрыв лонжерона — это плохо. Страдает вся конструкция кузова, особенно несущего типа. Чаще остальных повреждаются без возможности ремонта передние лонжероны автомобиля.

Последствия деформации или разрушения лонжерона крайне негативны для машины. Неправильный развал и повышенный износ шин, увеличение люфта между деталями кузова, снижение кузовной безопасности, — лишь несколько примеров печальной развязки. На высокой скорости слабая жёсткость кузова может привести к потере управляемости, травмам и человеческим жертвам.

Проверяются лонжероны грамотно только на стенде. Однако есть несколько способов это сделать и без оборудования. Если плохо запираются двери, крышка багажника, наблюдается неправильный развал/схождение колёс, визуально осмотрите детали. Наличие трещин, очагов коррозии — повод срочно обратиться за помощью в автосервис!
