Назначение и принцип работы Интеркулера

Неисправности интеркулера

Вполне логично предположить, что наличие дополнительных элементов в автомобиле, того же интеркулера, означает необходимость периодических финансовых вложений. Интеркулеру, как и любой другой детали машины, тоже свойственно ломаться.

Давайте же рассмотрим, какие бывают поломки интеркулеров?

  1. Турбина гонит масло в интеркулер. Собственно, одна из широко распространенных проблем, которая встречается среди автомобилистов. Однако многие забывают одну истину: масло в интеркулере, небольшой его расход – вполне приемлемый для турбированных моторов, поэтому не стоит паниковать. К примеру, в нормах допустимого является расход масла 0.7-1л на 10 тыс. км пробега. Если же у вас эта цифра значительно превышает лимит – есть серьезный повод обратиться в сервис.
  2. Образование трещин на интеркулере. Как правило, устанавливается он в передней части автомобиля, а значит, сильно подвержен механическому воздействию. Любой отлетевший в интеркулер камушек от другого автомобиля может доставить серьезные проблемы. Так как этот элемент стоит весьма не дешево, то многие прибегают к ремонту интеркулера своими руками.
  3. Наконец, проблему представляет и постоянное загрязнение интеркулера. Особенно в зимнее время, когда дороги посыпают химикатами, чистка интеркулера должна проводиться как можно чаще.

Что же, мы с вами рассмотрели, что такое интеркулер в машине, для чего он нужен и какие функции выполняет. Надеемся, что по устройству радиатора интеркулера нам удалось ответить на все ваши вопросы.

Работа двигателя без интеркулера

Все транспортные средства раньше прекрасно работали без этих устройств. Под капотом в них гораздо больше свободного пространства. При этом автомобили без интеркулера имеют меньший вес. Механики утверждают, что эксплуатация автомобиля без такого узла вполне возможна. Тем не менее, специалисты не советуют долго эксплуатировать автомобиль без него, если этот узел предусмотрен конструкцией машины.

Снятие или отключение интеркулера приведёт к потере заявленной производителями мощности. Это также может вызвать перегрев двигателя и его повышенный износ. Поэтому если узел вышел из строя, то его можно ненадолго отключить. Но при первой же возможности надо восстановить предусмотренную схему работы двигателя.

И где его искать?

Если вы обладатель машины с турбодвигателем, найти интеркулер будет достаточно просто. Скорее всего, он установлен фронтально, перед радиаторной решёткой. Он устанавливается перед радиатором охлаждения и кондиционера, принимая на себя основной воздушный поток. Либо же интеркулер ставится под радиатором, и в этом случае система охлаждения работает более эффективно. Иногда его могут устанавливать над двигателем, а капот получает специальный воздухозаборник для охлаждения. Ну и для дополнительного забора грязи, соответственно, такое расположение будет требовать чуть больше внимания к чистоте подкапотного пространства.

Для чего нужен интеркулер

Охладитель представляет собой своеобразный радиатор. Задачей устройства является охлаждение сжатого воздуха перед подачей в цилиндры ДВС. Охлаждение позволяет поместить большее количество воздуха в цилиндр, в результате чего удается сжечь больше горючего. Мощность двигателя при подаче холодного воздуха под давлением оказывается намного выше. Местом установки интеркулера закономерно выступает участок после турбины. Использование охладителя на дизеле позволило добиться прироста мощности, снизить токсичность отработавших газов, получить полное сгорание топливно-воздушной смеси, уменьшить расход топлива. Дизельный мотор с турбонаддувом стал более оборотистым, возросла моментная характеристика «на низах» и КПД двигателя, максимальная скорость дизелей стала выше.

Установка интеркулера на дизельный мотор обусловлена тем, что двигатели данного типа крайне требовательны к температуре рабочей смеси по сравнению с бензиновыми ДВС. Охладитель способен снизить температуру наддувочного воздуха до 55-70 градусов Цельсия.

Охлаждение воздуха в системе может происходить по следующим схемам:

  • воздушное охлаждение;
  • жидкостное охлаждение;
  • комбинированная схема;
  1. В первом случае воздух нагнетается турбокомпрессором и далее проходит по сотам интеркулера, отдавая избытки тепла в атмосферу. Данная схема напоминает работу радиатора системы охлаждения двигателя.
  2. Охлаждение по второй схеме предполагает прохождение воздуха через устройство, заполненное жидкостью для охлаждения. Подобное решение сложнее конструктивно и дороже, так как требует установки дополнительного насоса для прокачки жидкости, а также отдельных электронных блоков управления.
  3. Комбинированное охлаждение используется в конструкции турбонаддува на высокофорсированных гоночных автомобилях. Схема охлаждения надувочного воздуха в таких машинах включает в себя сразу несколько интеркулеров, одни из которых работают по принципу воздушного охлаждения, а другие представляют собой варианты жидкостных радиаторов. Охладители в комбинированных схемах задействуются последовательно.

Охлаждение по принципу воздух-воздух менее эффективно сравнительно со схемами воздух-вода и комбинированными решениями. При этом главным преимуществом воздушного радиатора является простота и доступность данного решения, что и обусловило повсеместную установку интеркулеров подобного типа на серийные дизельные и бензиновые автомобили.

Почему интеркулер в масле?

Интеркулер в масле

Масло в интеркулере – первый признак опасной проблемы. Определить насколько она серьезна можно лишь при визуальном осмотре деталей. Способствует этому и знание основных причин попадания масла в интеркулер:

  • Неисправность маслопровода , расположенного между картером двигателя и турбиной. Сливной патрубок не должен быть пережатым или поврежденным. Результатом повреждений маслопровода может быть высокой давление в системе, которое приведет к появлению микротрещин в промежуточном радиаторе охлаждения. Устранить их можно только посредством сварки.
  • Деформация материала маслопровода . Устранить деформацию позволит выравнивание положения трубы или замена уплотнителей. При чрезмерном количестве масла поможет лишь замена детали в сборе.
  • Выход из строя воздухоотвода в результате механических повреждений (образования отверстий). Для устранения проблемы необходима замена детали.
  • Неисправность масляного фильтра . Решит проблему замена фильтра и прочистка воздухоотвода.
  • Нарушение вентиляции картера . Проблема возникает после превышения уровня масла в картере мотора. Решить ее вряд ли получиться локальным ремонтом или частичной заменой деталей. Скорее всего, придется делать капитальный ремонт мотора с заменой многих деталей (колец, поршней, уплотнителей, сливной трубы и т.д.).

Небольшое количества масла в интеркулере турбированного мотора вполне нормальное явление, но если его там много, то уже стоит беспокоится на счет работоспособности турбины.

При резком спаде мощности, кроме турбины, обязательно проверяют и интеркуллер, поскольку даже малейшая утечка воздуха под давлением способствует значительному ее снижению.

Ремонт интеркулера своими руками

Ремонт детали начинается с её демонтажа. Конкретные действия по снятию описывать нецелесообразно, поскольку всё зависит от места и способа установки детали в автомобиле. К примеру, если деталь установлена над мотором, её просто «сдёргивают» ослабив хомуты. Когда интеркулер установлен одним блоком с радиаторами (основным, АКПП, кондиционера), придётся приложить некоторые усилия.

Это важно! Снимать интеркулер можно только с полностью остывшего двигателя с выключенной системой зажигания

Для полноценного ремонта необходимо провести демонтаж детали

После снятия детали предпринимают следующие шаги:

  1. Очистка. По времени эта процедура может длиться около 2-3 часов. Особенно трудно избавиться от масляных подтёков. Но удалить все загрязнения необходимо: от качества выполненной работы будет зависеть работа интеркулера в дальнейшем. Для чистки снимают все детали и отсоединяют патрубки. Внешнюю поверхность и каналы тщательно промывают специальной автохимией, а для лучшего удаления масла замачивают на несколько часов. Применять бензин и другие растворители масла нельзя: они могут повредить материал, из которого изготовлена деталь.
  2. Заделывание трещин. Треснувший элемент снимают с корпуса детали, зачищают место повреждения напильником и напаивают на него платину-заплатку. Материал вставки должен совпадать с материалом снятой трубки.
  3. Опрессовка в водяной ванне или проверка дымогенератором. Перед установкой отремонтированной детали на место не лишней будет проверка качества ремонта. Это избавит автомобилиста от необходимости повторного снятия в случае некачественно выполненной работы. Настоящая проверка детали – это поездка на достаточной скорости. Если мотор работает с былой мощью, и во время «перегазовок» не раздаётся посторонний свист, значит, работоспособность детали восстановлена.

Это важно! Самая серьёзная поломка – нарушение вентиляционного картера, которое происходит из-за превышения уровня масла в детали. Локальный ремонт в этом случае проблему не решит

Понадобится капитальный ремонт мотора и замена интеркулера.

Справиться с мелким ремонтом и техническим обслуживанием интеркулера вполне под силу любому владельцу автомобиля. В случае серьёзной поломки или при необходимости замены модели на более совершенную, стоит обратиться к специалистам авторемонтной мастерской.

Основные причины неисправностей и способы ремонта

Интеркулеры требуют постоянного осмотра и периодического обслуживания. При соблюдении установленных производителем эксплуатационных требований, эти механизмы проработают очень долго. Типичные неисправности этих узлов приведены ниже.

  • Разрушение присоединительных патрубков. Обычно патрубки разрываются от превышения давления. При этом двигатель резко потеряет мощность и увеличится расход топлива. Вышедшие из строя патрубки ремонту не подлежат — только замене.
  • Превышение нормативного количества масла внутри интеркулера. Если расход масла в устройстве превысит 1 л на 10 000 км, то его следует немедленно отправить в капитальный ремонт.
  • Дефекты охлаждающих поверхностей. Трещины и вмятины на охлаждающих пластинах недопустимы. Методы ремонта таких дефектов зависят от их размеров.
  • Уменьшается внутренний диаметр трубок. Чаще всего это результат засорения. Надо регулярно прочищать и восстанавливать проходное сечение трубок.

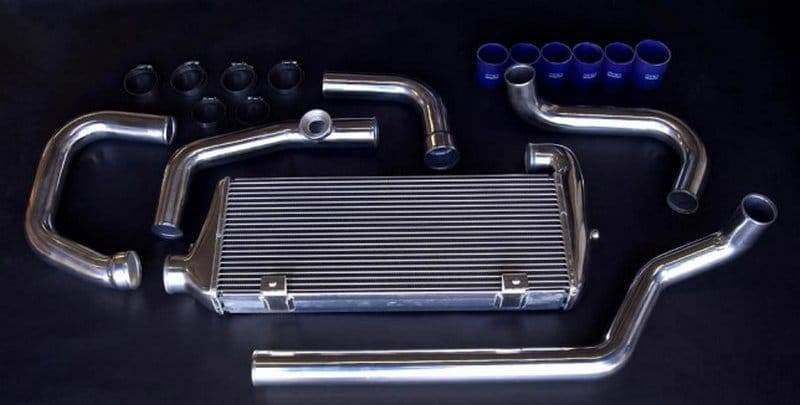

Устройство

Внешне данный элемент схож с обычным радиатором. Он также имеет множество пластин и ходов. Еще в устройстве имеются охлаждающие патрубки. Они делаются максимально длинными

Также важно, чтобы трубки были прямыми, иначе они могут загибаться, что приведет к потере давления. Дополнительно к патрубкам привариваются пластинки

Это нужно для более эффективной отдачи тепла. Обычно в качестве материала для радиатора выбирается алюминий или медь. У этих металлов максимальная теплопроводность. Устанавливается данный элемент, как мы уже сказали, между впускным коллектором и турбокомпрессором. Обычно его прячут под передним бампером. Иногда ставят возле основного радиатора охлаждения.

Существует несколько типов интеркулеров:

  • Воздушный. Это наиболее популярный тип. В данном случае охлаждение производится путем набегающего воздушного потока, что образуется при движении авто на скорости.
  • Жидкостный. В данной ситуации охлаждению способствует жидкость. Плюс системы заключается в том, что радиатор более компактный. Также жидкость лучше забирает тепло, чем воздух. Но в устройстве жидкостная система более сложная. Поэтому устанавливается намного реже.

Как охладить воздух?

Интеркулер что это за зверь такой, мы в общих чертах выяснили. Теперь рассмотрим практические способы понижения температуры горячей воздушной массы. На самом деле, инженеры не стали придумывать что-то особо заумное, решая, каким должен быть охладитель, и выполнили его в виде большого радиатора. Существует несколько разновидностей этого устройства:

  • воздушного охлаждения;
  • водяного охлаждения.

Первый тип, как можно понять из его названия, использует набегающий поток воздуха, чтобы остудить воздух, идущий от компрессора. Он наиболее распространённый в силу простоты конструкции, но, правда, к ней предъявляются специфические требования.

Например, радиатор интеркулера в этом случае должен иметь только прямые трубки-воздуховоды, которые, в свою очередь, приходится делать очень длинными, чтобы процесс охлаждения проходил эффективно. Из-за этого габариты устройства получаются довольно внушительными.

Менее требовательные к свободному пространству водяные интеркулеры. Остужает воздух в данном случае вода, циркулирующая по радиатору. Хотя такие конструкции довольно компактные и крайне эффективные, они более сложные в изготовлении и обслуживании, ведь нужно ещё обеспечить круговорот воды, а это дополнительные насосы, патрубки и прочие детали. В результате получаем высокую цену.

Разновидности конструкций

В настоящее время интеркулер используется повсеместно, на различных видах автомобилей. Его можно встретить, как на бензиновых, так и на дизельных машинах.

Первый и наиболее распространённый вид интеркулера относится к воздушному типу теплообменников. Он представляет собой некого рода батарею, состоящую из трубок, соединённых между собой пластинами. И те, и другие выполняют функцию теплоотводящих элементов.

В среднем, такой тип промежуточного охладителя способствует тому, что, проходящая через него воздушная смесь, охлаждается до 45-50 градусов. Его наличие позволяет увеличить мощность мотора на 15-20%. Наибольший положительный эффект от работы теплообменника прослеживается при движении со скоростью не менее 40 км/ч.

Несмотря на все достоинства представленного устройства, есть у него и один достаточно существенный недостаток. В силу своих функциональных особенностей, интеркулер «воздух-воздух» очень громоздкий.

В заводских условиях, решить эту проблему удаётся без особых затруднений. Куда сложнее смонтировать данное устройство, есть возникла необходимость оснастить свой автомобиль турбокомпрессором в гаражных условиях. В данном случае, нередко возникает необходимость внесения изменений в конструкцию кузова авто, что влечет за собой массу неудобств.

Следующий вид теплообменников принято называть водным. Рабочей средой в данном случае является вода или хладагент. Внешне, такой типов интеркулера разительно отличается от представленного ранее вида.

  • Во-первых, он более компактный, чем его воздушный аналог. Стоит отметить, что вода, в отличие от воздуха, обладает куда большей теплоёмкостью. Этим и объясняется хорошая теплоотдача данного устройства.
  • Второе, не менее существенное преимущество – высокая эффективность.

Сопоставительный анализ двух систем показал, что водный теплообменник в разы превосходит воздушный по основным рабочим показателям.

Всем хорош водный интеркулер, но всё же есть у него один минус. Кроется он в конструктивных особенностях устройства. Дело в том, что для обеспечения полноценной работы интеркулера, он оснащается датчиком температуры, блоком управления и водяным насосом. Каждый из представленных компонентов системы требует систематической диагностики и своевременного обслуживания.

Помимо этого, в случае поломки одного из этих узлов, владелец авто будет вынужден заплатить достаточно большие деньги. Именно поэтому, с целью удешевления, на большинстве бюджетных авто монтируется именно воздушный аналог данного устройства.

Особенности эксплуатации и основные причины поломки

Современные модели интеркулеров длительное время не требуют особенного ухода. Однако периодический осмотр и своевременная диагностика выхода из строя необходимы. В детали могут обнаружиться следующие поломки:

  1. Разрыв патрубка или теплообменника из-за чрезмерного давления. Об этой поломке говорит резкое падение мощности авто и увеличившийся расход топлива. Разорванные патрубки ремонтировать не имеет смысла, так как под давлением воздуха они сразу же вновь выйдут из строя. В этом случае восстановить работоспособность поможет только замена патрубка.
  2. Попадание масла во внутреннее пространство. В норме небольшое количество масла попадает в интеркулер во время работы турбины. Допустимые показатели – 0.7-1 литр на 10000 км. Если показатели выше, стоит задуматься о ремонте детали.
  3. Трещины на трубках и пластинах. Интеркулер, установленный в крыльях или под передним бампером, подвержен повышенному механическому воздействию.
  4. Засорение трубок. Особенно интенсивно происходит это в зимнее время. поэтому зимой очистку детали от химикатов и песка необходимо проводить как можно чаще.

Типы интеркулеров

Различают два основных типа:

  • водяные;
  • воздушные.

Первый тип имеет сложную конструктивную систему, а также сложное устройство и работу. Из-за этого дорогой в обслуживании, хотя и весьма эффективный. Поэтому применяют его исключительно в спортивных автомобилях. Из дополнительных достоинств – имеет небольшие габариты, весьма компактна. Правда приходится использовать специальную жидкость для охлаждения.

Воздушная же система проста, эффективна, надежна, долговечна. С ее помощью существенно увеличивается производительность авто, снижается затрата топлива, без конструктивного вмешательства повышается мощность.

Интеркулер имеет также определенные просчеты. Основной – большие габариты для полноценного отвода полученного в процессе работы авто тепла, количество которого существенно возрастает с увеличением скорости движения.

Позитивные и негативные стороны

Одним из главных качеств, которыми наделен охлаждающий воздух блок, является предупреждение преждевременного износа деталей силовой установки. Также благодаря его работе повышаются у автомобиля эксплуатационные характеристики.

Специалисты подсчитали, что когда происходит снижение температуры воздуха, проникающего в турбину на 3%, то это обеспечивает увеличение производительности ДВС на 2,5 %. К сожалению, зависимость оказывается не прямо пропорциональная, поэтому понижение температуры на 70% не дает улучшение эффекта на такую же величину. Результат во многом зависит от мощностных параметров мотора и габаритов охладителя.

Чтобы понять, что такое интеркулер в автомобиле, и какая от него польза, необходимо знать, что с его помощью удается выжать из двигателя дополнительные 20-25%. Для получения более весомых результатов потребуется монтаж распылителя воды, который обойдется в немалую сумму.

Не стоит забывать об отрицательных характеристиках узла:

  • Установленный воздушный охладитель способствует снижению давления в ДВС. Данный фактор связан с тем, что воздуху приходится двигаться по удлиненным патрубкам, что приводит к потере части его энергии.
  • В среднем системы подобного типа весят около 25 кг. Вес установки зависит от размеров применяемых в конструкции пластин. Также на массу оказывает влияние габариты патрубков и иные элементы.
  • Возникают протечки. Наиболее проблемными для герметичности являются стыки.

Накладывает свой отпечаток тип устройства. Водные конструкции для полноценного функционирования нуждаются в обеспечении охлаждающей жидкостью. Периодическая замена ее и регулярное обслуживание требует дополнительных затрат.

Виды

Бывает несколько видов интеркулеров: «воздух/воздух» и «воздух/вода». Существуют и специальные виды интеркулеров, которые могут охладить поступающий воздух до температуры ниже температуры окружающей среды. Такая высокая эффективность достигается благодаря применению льда или нитроса (закиси азота).

  • Интеркулеры «воздух/воздух» Тип интеркулеров «воздух/воздух» отличается надежностью и довольно простой конструкцией, в которую входит труба и пластинчатый радиатор. Как понятно из названия, для охлаждения подобный интеркулер использует воздух, поэтому его эффективность, которая напрямую зависит от размера устройства, не особенно высока.

    Принцип работы интеркулера «воздух/воздух» состоит в том, что через трубчатые пластины радиатора проходит воздушный поток. Внутри тонких труб обычно имеются небольшие перегородки, создающие турбулентность и повышающие обмен тепла.

    Как правило, интеркулеры производятся из алюминия. Воздух, который попадает при передвижении авто вперед, отвечает за понижение температуры внутри радиатора, унося избыток тепла в атмосферу.

  • Интеркулеры «вода/воздух» Интеркулеры такого типа используются реже, чем интеркулеры «воздух/воздух», но, благодаря наличию некоторых достоинств, их часто применяют в тех случаях, когда под капотом мало места для установки интеркулера «воздух/воздух».

    Интеркулеры «вода/воздух» подразумевают использование специального теплообменника, расположенного под капотом возле компрессора. Вода или специальная жидкость получает тепло, которое через размещенный спереди небольшой радиатор выходит наружу. Интеркулер «вода/воздух» состоит из блока управления, радиатора, теплообменника, насоса и труб.

    Преимущество водно-воздушного интеркулера состоит в том, что вода проводит тепло интенсивнее воздуха. Для того, чтобы поглощался рост температуры, в теплообменнике должно быть достаточно воды. Еще до того, как начнет работать насос, подающий холодную воду, теплообменник снижает температуру воздуха, который поступает в коллектор. Данная система работает достаточно эффективно, но если вода нагреется, потребуется время для того, чтобы она остыла.

ОЧИСТКА

Выявить первичный источник проблемы появления масла в интеркулере и устранить неисправность – это только часть решения задачи. Вам обязательно нужно будет осуществить глубокую чистку самого интеркулера.

Необходимо, чтобы масло не смешивалось с воздухом, который движется по радиатору и не вредило качеству топлива. В противном случае устройство не сможет достойно справляться с возложенными на него функциями, и плюсы от его монтажа буду утеряны.

Для очистки детали можно обратиться в сервисный центр, но это довольно затратная процедура.

Алгоритм самостоятельной очистки интеркулера следующий:

  1. Снять деталь.
  2. Очистить от загрязнений внутри.
  3. Очистить от масла.
  4. Высушить.
  5. Вернуть в исходное положение.

Весь цикл может занять у вас от двух до трех часов.

Устройство воздушного типа демонтируется просто: нужно извлечь болты, с помощью которых оно закреплено, и разжать хомуты. После этого можно снимать интеркулер. Снятие жидкостных деталей требует больше трудозатрат и нуждается в дополнительных инструментах.

Средство для очистки устройства лучше выбирать согласно инструкции по эксплуатации автомобиля

Такие препараты, как бензин, керосин и уайт-спирит для чистки интеркулера следует применять с осторожностью и только, проконсультировавшись с профессионалами

Дело в том, эти средства могут испортить деталь, поэтому используя их для промывки, вы действуете на свой страх и риск. Однако на профильных форумах есть много информации, подтверждающей применение этих препаратов с положительным результатом и без вреда для охладителя.

Интеркулер с сильными загрязнениями следует очищать в четыре этапа:

  1. Сначала удаляем наросты и камни механическим путем, распрямляем деформированные участки.
  2. С помощью автомобильной химии чистим от загрязнений. Используем, например, универсальное средство Profoam 2000. Оно хорошо справляется с жиром и прилипшей грязью. Его достаточно распылить на участке, требующем обработки, и смыть через 30 секунд. Работать с Profoam 2000 следует в перчатках.
  3. Промываем охладитель от масла средствами для очистки карбюратора, двигателя или радиатора в соответствии с инструкцией для выбранного препарата.
  4. Смываем остатки химических очистителей водой.

Для полной очистки детали может потребоваться от пяти до шести промывок.

Если обнаруживается, что на сотах охладителя присутствует большое количество масла, которое не отмывается с помощью универсальной автомобильной химии, то может понадобиться добавить еще один промежуточный этап очистки.

Необходимо залить соты детали керосином, бензином или уайт-спиритом и оставить так на время, пока масло не размокнет. Для этого закрывают нижние отверстия устройства и через верхнее наполняют его очищающей жидкостью, пока ее уровень полностью не покроет соты.

Сигналом к завершению цикла промывки служит чистая вода, выходящая из охладителя. Также в чистом интеркулере сквозь пластины должен хорошо проходить свет (не меньше, чем на 80%).

На последнем этапе можно применить продувание детали теплым воздухом под малым давлением. Следите за тем, чтобы высокая температура и повышенный напор не испортили устройство.

Интеркулер дизельного двигателя нуждается в регулярной профилактической чистке, даже если масла в нем нет. В процессе использования в нем скапливается пыль и различные отложения, которые нарушают теплообмен и снижают эффективность охлаждения воздуха, что влечет за собой потерю мощности двигателя.

О ВАЖНОСТИ СВОЕВРЕМЕННОЙ ДИАГНОСТИКИ

Обратите внимание на то, что приступать к устранению проблемы появления масла в интеркулере дизельного двигателя, следует сразу же после того, как вы ее обнаружили. Затягивание ситуации ведет к тому, что накопившееся масло будет трудно удалить универсальными средствами, и придется пользоваться дорогостоящими химическими препаратами

Также нарушения в работе дизельного двигателя, которые становятся следствием появления масла в охладителе, будут со временем усугубляться, и вам придется приложить немалые усилия, чтобы вернуть двигательную систему к нормальному функционированию.

Если вам не удалось собственными силами найти и устранить неисправность, обратитесь к специалистам автосервиса. Для диагностики некоторых поломок без профессионального оборудования и знаний мастера не обойтись.
