Устройство и принцип работы главной передачи в автомобиле

Что входит в трансмиссию автомобиля и какие бывают её виды

В зависимости от того, какой вид энергии преобразуется, такого вида трансмиссия и может быть:

  • механическая (преобразует и передает механическую энергию);
  • электрическая (преобразует мех. энергию в электроэнергию, а после подачи ее на ведущие колеса, обратно – электрическую в механическую);
  • гидрообъемная (преобразует мех. энергию в энергию движения жидкости, а после подачи на ведущие колеса, обратно – энергию движения жидкости в механическую);
  • комбинированной или гибридной (сочетание электромеханической и гидромеханической).

Наиболее часто в современных автомобилях применяют первый вариант. Если изменение кр.момента идет в автоматическом режиме, тогда ее называют автоматической.

Назначение, конструктивные особенности

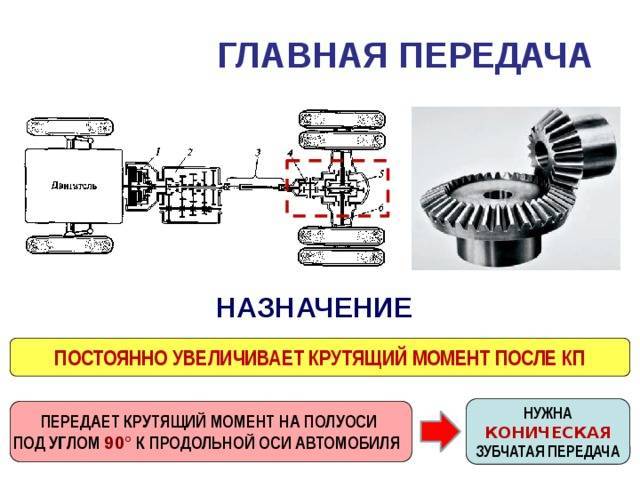

Основная задача этого элемента сводится к изменению крутящего момента перед подачей его на привод колес. То же делает и коробка передач, но у неё существует возможность изменения передаточных чисел за счет ввода в зацепление тех или иных шестерен. Несмотря на наличие в конструкции автомобиля КПП, на выходе из нее крутящий момент небольшой, а скорость вращения выходного вала – высокая. Если передать вращение напрямую на ведущие колеса, то возникшая нагрузка «задавит» двигатель. В общем, авто просто не сможет сдвинуться с места.

Главная передача автомобиля обеспечивает повышение крутящего момента и снижение скорости вращения. Но в отличие от КПП передаточное число у нее фиксированное.


Расположение главной передачи на примере обычной МКПП

Представляет собой эта передача на легковом авто обычный шестеренчатый одноступенчатый редуктор постоянного зацепления, состоящий из двух шестерен разного диаметра. Ведущая шестерня небольшая по размерам и связана она с выходным валом КПП, то есть вращение подается на нее. Ведомая же шестерня значительно больше по размерам и получаемое вращение она подает на приводные валы колес.

Передаточное число является соотношением количества зубьев шестерен редуктора. Для легковых авто этот параметр находится в диапазоне 3,5-4,5, а для грузовиков он достигает 5-7.

Чем больше передаточное число (больше количество зубьев ведомой шестерни относительно ведущей), тем выше крутящий момент, подаваемый на колеса. При этом тяговое усилие будет больше, но максимальная скорость ниже.

Передаточное число главное передачи подбирается исходя из эксплуатационных показателей силовой установки, а также других узлов трансмиссии.

Устройство главной передачи напрямую зависит от конструктивных особенностей самого автомобиля. Этот редуктор может быть, как отдельным узлом, установленным в своем картере (заднеприводные модели), так и входить в конструкцию КПП (авто с передним приводом).


Главная передача в заднеприводном автомобиле

Что касается некоторых полноприводных авто, то у них может использоваться разная компоновка. Если в таком автомобиле расположение силовой установки – поперечное, то главная передача передней оси входит в конструкцию КПП, а задней располагается в отдельном картере. У автомобиля с продольной компоновкой главные передачи на обоих осях отделены от КПП и раздаточной коробки.

В моделях с отделенной главной передачей, этот редуктор выполняет еще одну задачу – изменяет угол направления вращения на 90 град. То есть выходной вал КПП и приводные валы колес имеют перпендикулярное расположение.


Расположение главной передачи передней оси Audi

В переднеприводных моделях, где главная передача входит в конструкцию КПП, указанные валы имеют параллельное расположение, поскольку менять угол направления не нужно.

В ряде грузовых авто применяются двухступенчатые редукторы. Примечательно, что их конструкция может быть разной, но наибольшее распространение получила так называемая разнесенная компоновка, в которой используется один центральный редуктор и два колесных (бортовых). Такая конструкция позволяет существенно повысить крутящий момент, а соответственно и тяговое усилие на колесах.

Привод легковых автомобилей

Особенность работы редуктора сводится к тому, что он равномерно разделяет вращение на оба приводных вала. При прямолинейном движении такое условие является нормальным. Но при прохождении поворотов колеса одной оси проходят разное расстояние, поэтому необходимо изменение скорости вращения каждого из них. Это входит в задачу дифференциала, используемого в конструкции трансмиссии (он устанавливается на ведомой шестерне). В результате главная передача подает вращение на приводные валы не напрямую, а через дифференциал.

О сложном простыми словами. Передаточное число КПП. — DRIVE2

Каждый из нас, выбирая для покупки новый автомобиль, смотрит на технические характеристики. Если их уметь анализировать, то мы можем спрогнозировать (пусть и не очень точно) характер машины. Таким образом, нам легче будет подобрать «обновку под себя» (ведь мы все разные, как и предлагаемые нам машины). А правильный выбор положительно скажется как на удовольствии от езды, так и на безопасности. Частенько в характеристиках встречаются передаточные числа передач, а также цифра главной пары. Что они обозначают?В каждой КПП несколько передач, например, в «механике» чаще всего 5. Для чего их столько нужно? Представьте себе, что 1-я передача — это спринтер. Мощный человек, огромные мускулы ног. Свою «стометровку» 1-я передача (спринтер) пробежит лучше всех. А 5-я передача — это марафонец, который мощным телосложением не выделяется, зато жилист и вынослив. С дистанцией 42 км 5-я передача (марафонец) справится гораздо лучше спринтера (1-я передача). Но вот сдвинуть тяжелую машину с места у марафонца (5-ой передачи) может не хватить сил. Все остальные передачи (2-я, 3-я, 4-я) — это бегуны по своим дистанциям, каждый из них тоже важен.

Одна из основных характеристик трансмиссии авто — передаточное число коробки передач. Значение термина — соотношение количества зубьев двух взаимодействующих шестерён, ведомой к ведущей. Или, что то же самое, соотношение угловых скоростей либо частоты вращения обеих элементов кинематической пары. Размер зубцов на обеих шестернях будет одинаковым, различаться могут их диаметры. В случае взаимодействия нескольких зубчатых колёс, общее значение определяется произведением чисел для всех пар. Если ведущее колесо имеет меньший диаметр и число зубьев, чем ведомое, скорость вращения на выходе снижается, а крутящий момент повышается. Чем ниже скорость, тем выше тяга. При обратном соотношении диаметров шестерён всё наоборот: скорость выше, но тяга меньше.

Ступени КПП

В КПП любого типа присутствует несколько ступеней. КПП внедорожников и тягачей имеют дополнительные понижающие передачи, они обеспечивают увеличение крутящего момента. Чем ниже ступень, тем выше её передаточное число и тем она «короче». Низшие ступени в большинстве МКПП, — первых три. Они, обеспечивая большую тягу, предназначены для трогания, медленной езды, разгона. Затем мы переключаемся на прямую передачу — четвёртую. Пятая, повышенная или «длинная» — для движения на высокой скорости. Однако она не может обеспечить нужный крутящий момент, когда мы едем в гору или собираемся обогнать впереди идущую машину. Необходимо перейти на ступень ниже: четвёртую или даже третью.Передаточные числа ступеней в коробках передач выбираются с учётом типа привода, веса машины, мощности мотора, диаметра колёс. Расчёт ведут таким образом, чтобы при приличной динамике водителю не приходилось часто переключать рычаг и расход топлива был умеренным.

Массовые авто оснащают «длинными» КПП. Они удобнее, шире диапазон скоростей для каждой из ступеней. В городе, при постоянном изменении скорости движения, это имеет большое значение.

Спортивные версии, рассчитанные на любителей быстрой езды, оборудуются «короткими». Реально «рвануть» первым с перекрёстка, но переключаться придётся чаще.

Тюнинг

Отечественный тюнинг — наследие советского автопрома, где на самую большую страну мира производили три типа легковых автомобилей. Обвес, светодиодные «глазки БМВ» и дырявый глушитель-прямоток «звук Мазерати» позволяют владельцам отечественных авто хоть как-то выделиться из безликого потока. «Продвинутые и рукастые» автолюбители идут дальше и глубже, внося конструктивные изменения в двигатель и трансмиссию.

Считается, что «укоротить» коробку — очень круто. Любители быстрой езды могут приобрести вместо стандартных пар (рядов) шестерён альтернативные, повышающие передаточное число. К примеру, значение для главной пары ВАЗ 2107 в заводской КПП составляет 3,9, для ВАЗ 2108 — 3,8. Изменяют на 4,1 и более, до 5,1. Да, это позволяет машине «выстрелить» с места, но ухудшает другие характеристики. Повышается расход топлива и износ двигателя, снижается максимальная скорость, приходится часто переключаться. Чрезмерный тюнинг КПП вместо острых ощущений может привести к разочарованиям.

Принцип работы МКПП передний привод — Спецтехника

Автомобили с механической коробкой передач, которую сокращенно называют МКПП, до недавнего времени составляли абсолютное большинство среди других ТС с различными видами трансмиссий.

Более того, механическая (ручная) коробка и сегодня остается достаточно распространенным устройством для изменения и передачи крутящего момента двигателя.

Далее мы поговорим о том, как устроена и работает «механика», как выглядит схема КПП данного типа, а также какие преимущества и недостатки имеет данное решение.

Двухвальная механическая коробка передач: устройство и принцип работы

Разобравшись с тем, из чего состоит коробка передач с тремя валами, перейдем к двухвальным коробкам.

Данный тип КПП имеет в своем устройстве два вала: первичный и вторичный. Первичный вал является ведущим, вторичный ведомым. На валах закреплены шестерни и синхронизаторы.

Также в картере коробки находится главная передача и дифференциал.

Ведущий вал отвечает за соединение со сцеплением, также на валу находится блок шестерен в жестком зацеплении с валом. Ведомый вал расположен параллельно ведущему, при этом шестерни ведомого вала в постоянном зацеплении с шестернями ведущего вала, а также свободно вращаются на самом валу.

Добавим, чтобы уменьшить размеры КПП, а также увеличить количество передач, в современных коробках нередко вместо одного ведомого вала может быть установлено 2 или даже 3 вала.

На каждом таком валу жестко закреплена шестерня главной передачи, при этом такая шестерня имеет жесткое зацепление с ведомой шестерней. Получается, конструкция фактически реализует 3 главных передачи.

Сама главная передача, а также дифференциал в устройстве КПП осуществляют передачу крутящего момента от вторичного вала на ведущие колеса. При этом дифференциал также может обеспечить такое вращение колес, когда ведущие колеса вращаются с разными угловыми скоростями.

Что касается механизма переключения передач, на двухвальных КПП он вынесен отдельно, то есть за пределы корпуса. Коробка связана с механизмом переключения тросами или специальными тягами. Чаще встречается соединение при помощи тросов.

Сам механизм переключения 2-х вальной коробки имеет рычаг, который соединяется тросами с рычагом выбора и рычагом включения передачи. Указанные рычаги соединяются с центральным штоком переключения передач, который также имеет вилки.

Если говорить о принципе работы двухвальной механической коробки передач, он похож на принцип трехвальной КПП. Отличия состоят в том, как работает механизм переключения передач. В двух словах, рычаг может осуществлять как продольные, так и поперечные движения относительно оси автомобиля. Во время поперечного движения происходит выбор передачи, так как усилие идет на трос выбора передач, который оказывает воздействие на рычаг выбора передач.

Далее рычаг движется продольно, а усилие идет уже на трос переключения передач. Соответствующий рычаг горизонтально перемещает шток с вилками, вилка на штоке смещает синхронизатор, что и приводит к блокировке шестерни ведомого вала.

Напоследок отметим, что также механические коробки разных типов имеют дополнительные блокировочные устройства, которые препятствуют включению одновременно двух передач или же непредвиденному выключению передачи.

Механическая коробка передач устройство как правильно переключать передачи

Все автомобили с двигателями внутреннего сгорания непременно оснащены коробками передач.

Любой автолюбитель знает, сколько всего существует и каких разновидностей этого устройства, а также принимает факт, что самой распространенной на сегодняшний день является механическая коробка передач. Ее краткое обозначение – МКПП. Основное отличие, помимо конструкционных и показательных, заключается в том, что переключение передач полностью контролируется водителем. Разберемся подробнее, что собой представляет названная разновидность КП.

Как работает свободный дифференциал?

Механизмами данного типа оснащается подавляющее большинство машин с приводом на переднюю либо заднюю ось. В первом случае узел размещается внутри коробки передач, во втором является частью планетарного редуктора заднего моста.

Конструкция планетарной передачи подразумевает использование шестеренок конической формы. Существуют и другие разновидности автомобильных редукторов – цилиндрические, конусно-цилиндрические и червячные.

Устройство дифференциала свободного типа предусматривает совмещение с главной передачей. Механизм заднего моста включает следующие детали:

  • хвостовик с конической ведущей шестерней, соединенный с карданным валом;
  • ведомая планетарная шестеренка;
  • корпус ведомой шестерни оборудован двумя проушинами, куда вставляются оси сателлитов;
  • сателлитные шестеренки конической формы;
  • ведомые шестерни полуосей;
  • подшипники;
  • корпус редуктора.


В легковых авто устанавливается 2 сателлита, на грузовиках – четыре.

Изучить принцип работы свободного дифференциала предлагается на примере:

  1. Пока машина едет прямо, колеса крутятся с одинаковой скоростью. Хвостовик вращает «планетарку» вместе с закрепленными на ней сателлитами, причем последние остаются неподвижными и передают равный крутящий момент обеим осям за счет давления на зубья.
  2. Автомобиль входит в поворот. Крутящиеся вместе с большой шестерней сателлиты начинают вращаться вокруг собственной оси, причем в разные стороны.
  3. Мощность на валу делится не пополам, а в зависимости от крутизны дуги. Благодаря комбинированному вращению сателлитов полуоси и колеса совершают разное число оборотов, машина успешно преодолевает поворот без проскальзывания и пробуксовки резины.

Дифференциал получил название свободного, поскольку передает больший крутящий момент на колесо, которое вращается легче. Понятно, что на повороте шина внутри дуги сопротивляется вращению, поэтому дифференциал отдает больше мощности другой оси – противоположное колесо крутится быстрее.

Свободный механизм решает главную проблему, но создает побочную. Когда одна покрышка начинает контактировать со скользким покрытием – льдом, укатанным снегом, грязью, начинается пробуксовка. Причина – дифференциальный механизм, отдающий максимум мощности в сторону наименьшего сопротивления. Для предотвращения подобных ситуаций на многих автомобилях задействована временная блокировка дифференциала.

ГП на заднеприводных автомобилях

Другие виды главной передачи устанавливаются на заднеприводные авто, так как мотор с КПП находятся параллельно ходу, и крутящий момент подаётся на ведущую ось вертикально.

На заднеприводных машинах чаще всего установлена гипоидная передача, которая обладает наименьшей нагрузкой на зуб и создает минимальную степень шума. При функционировании уменьшается коэффициент полезного действия, т. к. смещённые крепления зубчатых колёс повышают коэффициент трения при скольжении.

На машинах с гипоидной ГП передаточное число составляет 3,5 — 5,4, на грузовых авто 5 — 7. Данная передача разнится с цилиндрической: ось вала не перекрещивается с шестерёнкой, т.к. форма позволяет спускать кардан и уменьшать клиренс кузова, это приводит к максимальной устойчивости автомобиля.

Это интересно: Что означает белый дым из выхлопной трубы? 2 основные причины и способы диагностики неисправности

Если владельцу авто неинтересны размеры и степень шума, то используется ГП канонического вида. Червячная передача устанавливается очень редко, так как её производство трудозатратное и дорогое.

Для нормального функционирования трущихся элементов и зубьев требуется смазка. В картер или задний мост наливается специальное масло. Его уровень требуется контролировать для обеспечения стабильной работы элементов машины.

Преимущества и недостатки

Червячная главная передача

Каждый из типов зубчатых соединений имеет свои плюсы и минусы. Рассмотрим их:

  • Цилиндрическая главная передача. Максимальное передаточное число ограничено значением 4,2. Дальнейшее увеличение отношения числа зубьев ведет к существенному увеличению размера механизма, а также повышению уровня шума.
  • Гипоидная главная передача. Этот тип отличается низкой нагрузкой на зубья и пониженным уровнем шума. При этом из-за смещения в зацеплении шестерен повышается трение скольжения и понижается КПД, но в то же время появляется возможность опустить карданный вал максимально низко. Передаточное число для легковых автомашин – 3,5-4,5; для грузовых – 5-7;.
  • Коническая главная передача. Используется редко из-за большого размера и шумности.
  • Червячная главная передача. Данная разновидность зубчатого соединения из-за трудоемкости изготовления и высокой стоимости производства практически не используется.

Главная передача – это неотъемлемая часть трансмиссии, от которой зависит расход топлива, максимальная скорость и время разгона машины. Именно поэтому при тюнинге трансмиссии пару зубчатых колес часто меняют на улучшенный вариант. Это помогает снизить нагрузку на КПП и сцепление, а также улучшить разгонную динамику.

Раз в неделю мы отправляем дайджест с самыми интересными новостями и полезными статьями про автомобили.

Название поля*

(10 оценок, среднее: 5,00 из 5) Загрузка…

Требуемый уход

Любые шестерёнки главной передачи и самоблока нуждаются в смазке и уходе. Несмотря на то, что все элементы ГП и самоблока смотрятся мощными железками, они всё же имеют свой ресурс прочности. Из-за этого советы, касающиеся резких стартов и торможения, грубых включений сцепления и иной нагрузки автомобиля, остаются актуальными и сегодня.

Все трущиеся элементы и зубья шестерёнок требуется регулярно смазывать. Из-за этого в картер наливается специальное масло, уровень которого нужно иногда проверять.

Масло, в котором функционируют шестерёнки, может вытекать сквозь слабые соединения и пришедшие в негодность сальники.

Двойная центральная главная передача позволяет получить большое передаточное число при достаточно большом дорожном просвете под картером моста. Такая главная передача устанавливается, например, в ведущих мостах некоторых автомобилей.

Картер 18 главной передачи вместе с балкой 7 ведущего моста представляет собой жесткую конструкцию, что способствует обеспечению правильного зацепления шестерен.

Главная передача состоит из пары конических шестерен 13 и 14 со спиральными зубьями и пары цилиндрических шестерен 11 и 12 с косыми зубьями. Такая форма зубьев способствует уменьшению шума при работе главной передачи, а тщательная обработка зубьев шестерен повышает КПД главной передачи. Ведущая коническая шестерня 14 выполнена как единое целое с ведущим валом главной передачи, установленным на двух роликовых конических подшипниках 16, корпус которых привернут болтами к фланцу картера главной передачи, и на одном роликовом цилиндрическом подшипнике 17. На указанном валу между внутренними кольцами подшипников 16 имеются шайбы для регулировки предварительного натяга подшипников.

Между фланцем корпуса подшипников 16 и картером 18 главной передачи установлены регулировочные прокладки для регулировки зацепления пары конических шестерен. Ведущая коническая шестерня 14 входит в зацепление с ведомой конической шестерней 13, напрессованной на шпонке на промежуточный вал, изготовленный заодно с ведущей цилиндрической шестерней 12. Этот вал установлен во внутренней перегородке картера на роликовом цилиндрическом подшипнике, а его наружный конец расположен на двухрядном роликовом коническом подшипнике, корпус которого вместе с крышкой прикреплен болтами к боковому фланцу картера главной передачи. Под фланцем корпуса установлены прокладки для регулировки зацепления конических шестерен, а для регулировки роликового конического подшипника между его внутренними кольцами поставлены регулировочные шайбы.

Ведущая цилиндрическая шестерня 12 входит в зацепление с ведомой шестерней 11, скрепленной болтами с корпусом дифференциала 10, помещенного в гнездах картера главной передачи на роликовых конических подшипниках, для регулировки которых служат гайки со стопорным устройством.

В картере главной передачи имеются отверстия для заливки, контроля и слива масла, закрытые пробками. Уровень масла проверяется в процессе эксплуатации специальным щупом. В картере выполнены полости (карманы), в которые при вращении шестерен попадает масло, откуда оно поступает по каналам к подшипникам ведущей и ведомой конических шестерен, улучшая их смазывание. Картер главной передачи сообщается с атмосферой через сапун.

Главные передачи всех мостов автомобиля имеют одинаковое устройство, но картеры главных передач среднего и заднего мостов отличаются от переднего формой и расположением относительно балок своих мостов. Кроме того, ведущий вал среднего моста выполнен сквозным (проходным) для привода главной передачи заднего моста, поэтому оба конца этого вала уплотнены самоподжимными сальниками и на обоих концах на шлицах закреплены гайками фланцы карданных шарниров 15 карданных передач привода ведущих мостов.

При этом для большинства КПП актуально такое понятие, как главная передача автомобиля. Далее мы поговорим о том, что такое главная передача и для чего нужна.

Читайте в этой статье

Подведем итоги

Итак, разобравшись с тем, для чего нужна главная передача автомобиля и какие типы главных передач используются в трансмиссии, становится понятно ее назначение. Как видно, устройство и принцип работы этого узла относительно простые.

При этом важно понимать, что данный элемент трансмиссии в значительной степени влияет на расход топлива, динамику и целый ряд других характеристик и показателей автомобиля. Дифференциал коробки передач: что это такое, устройство дифференциала, виды дифференциалов

Как работает дифференциал КПП в трансмиссии автомобиля.

Дифференциал коробки передач: что это такое, устройство дифференциала, виды дифференциалов. Как работает дифференциал КПП в трансмиссии автомобиля.

Как работает коробка-автомат: классическая гидромеханическая АКПП, составные элементы, управление, механическая часть. Плюсы, минусы данного типа КПП.

Главная передача автомобиля – элемент трансмиссии, в наиболее распространенном варианте состоящий из двух шестерен (ведомой и ведущей), призванный преобразовывать крутящий момент, поступающий от коробки передач, и передавать его на ведущую ось. От конструкции главной передачи напрямую зависят тягово-скоростные характеристики автомобиля и расход топлива. Рассмотрим устройство, принцип действия, виды и требования к механизму трансмиссии.
