Электронный блок управления (контроллер) ДВС

Что контролирует ЭБУ?

Для начала перечислю датчики, с которых он собирает информацию:

Температура двигателя
Температура окружающей среды
Подача кислорода
Подача топлива
Холостого хода
Датчики антиблокировочной системы, стабилизации, антизаноса, и прочих систем безопасности колес
Скорость
Положение дроссельной заслонки
Положение педали газа
Коленчатого вала (иногда их два)
Контроль охлаждающей жидкости
Датчик кондиционера и его системы
Контроль, за тормозной системой и ее жидкостью
Данные с бачка гидроусилителя или из цепи ЭУРа
Анализ напряжения бортовой сети питания

Это стандартный набор, который встречается практически на любом авто, если ваш автомобиль более «навороченный», то количество датчиков будет больше, сюда могут добавиться датчики подвески, например на некоторых внедорожниках она пневматическая.

Теперь перечислю, кому ЭБУ дает приказания, то есть отсылает команды:

Это положение дроссельной заслонки + подаче воздуха
Подача топлива (впрыск из инжекторов)
Системе зажигания
Управления фазами газораспределения
Управления температурой и ее поддержанием
Анализ выхлопных газов, до и после катализатора
Системе кондиционирования
Системе освещения, и прочим электрооборудованием, иногда даже магнитоле
Стеклоподъемникам
Подогревам
Управление автоматической коробки передач

Опять же ребята это минимальный стандартный набор, если ваша машина классом выше, чем народные иномарки, таких команд будет куда больше.

Как видите эта маленькая коробочка, держит под контролем весь автомобиль, то есть все системы и датчики завязаны именно на нем.

Многие мои читатели думают, что этот блок похож непосредственно на компьютер, ну или минимум на ноутбук, только без дисплея. Одно это не так! Форм фактор у него совсем другой.

Программирование ЭБУ Hyundai Kefico

Информация архивная. Модуль снят с производства.

Возможности данного модуля полностью перекрыты новым модулем Bosch ME7.9.7 (OBD).

ЭБУ Kefico, устанавливается на автомобили производства Южной Кореи, является аналогом старой аппаратной реализации ЭБУ Bosch M7.9.7.

Обратите внимание:

Никогда не стирайте и не перепрограммируйте EEPROM без необходимости! В нем содержатся данные об иммобилизаторе, при потере которых вы не сможете завести автомобиль без дилерского оборудования! Перед любой попыткой записи EEPROM всегда считывайте и сохраняете в файле образ EEPROM, предварительно считанный из ЭБУ!
Функция программирования данного типа ЭБУ, устанавливаемых на автомобили Hyundai, без доработки через адаптер CombiLoader v3 приобретается отдельно.
в случае записи калибровок, не соответствующих типу прошивки, контроллер может перестать функционировать нормальным образом, но возможность записи в него полной прошивки после доработки останется. Для исключения такой ситуации при первой перепрошивке блока делайте полное обновление, а затем, когда Вы уверены, что ПО контроллера и прошивки идентично – обновление калибровок.

Окно программы cодержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер
	очистка FLASH-памяти контроллера
	очистка внутреннего буфера программы

Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

Вкладка EEPROM

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Eeprom из контроллера во внутренний буфер программы
	запись Eeprom из внутреннего буфера программы в контроллер
	очистка Eeprom контроллера
	очистка внутреннего буфера программы

Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

Вкладка Дополнительно

На этой вкладке можно выбрать параметры соединения (скорость обмена с ЭБУ). В том случае, если связь с ЭБУ прерывается, попробуйте работать на более низкой скорости.

Программирование без доработки контроллера.

Для программирования без доработки контроллера необходимо выполнение следующих условий:

Отсутствие галочки в поле Общее действ.
Активная вкладка FLASH.
Наличие лицензии на диагностический метод записи ЭБУ

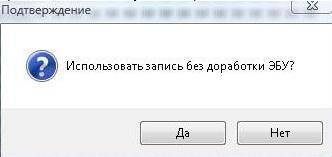

При соблюдении этих условий при нажатии кнопки Запись будет выведен запрос:

При положительном ответе Вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

При программировании без доработки контроллера возможно соединение с ЭБУ посредством подключения к диагностической колодке автомобиля дополнительным кабелем.

Контроллеры Kefico (аналог Bosch M7.9.7) не комплектуются необходимыми элементами для разрешения программирования. В этом случае необходимо установить недостающие элементы на плату контроллера (см. рисунок): впаять два чип-резистора с обратной стороны платы, как показано на рисунке красным цветом. Номинал резисторов 5.1 кОм (допустимые варианты 4…6 кОм). После произведенных изменений контроллер можно программировать.

Первый вариант печатной платы:

Второй вариант печатной платы:

Обратите внимание: Для восстановления работоспособности ЭБУ Kefico необходимо обязательное возвращение изменений, сделанных для разрешения программирования

ЭБУ — устройство, принцип работы

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

управление и контроль за впрыском топлива в инжекторных двигателях;
контроль за зажиганием;
управление фазами газораспределения;
регулировка и поддержание температуры в охлаждающей системе двигателя;
контроль за положением дроссельной заслонки;
анализ состава выхлопных газов;
контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

Каждая ошибка имеет свой код и эти коды сохраняются на запоминающем устройстве.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Внести изменения в программное обеспечение ЭБУ можно только в авторизованных сервисных центрах.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

перегрузка, воздействие короткого замыкания;
влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины

Важно также правильно произвести настройку. ЭБУ будет нормально функционировать при условии, что на него поступают сигналы от всех датчиков и поддерживается нормальный уровень напряжения в сети

ЭБУ — устройство, принцип работы

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

управление и контроль за впрыском топлива в инжекторных двигателях;
контроль за зажиганием;
управление фазами газораспределения;
регулировка и поддержание температуры в охлаждающей системе двигателя;
контроль за положением дроссельной заслонки;
анализ состава выхлопных газов;
контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

Каждая ошибка имеет свой код и эти коды сохраняются на запоминающем устройстве.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Внести изменения в программное обеспечение ЭБУ можно только в авторизованных сервисных центрах.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

перегрузка, воздействие короткого замыкания;
влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины

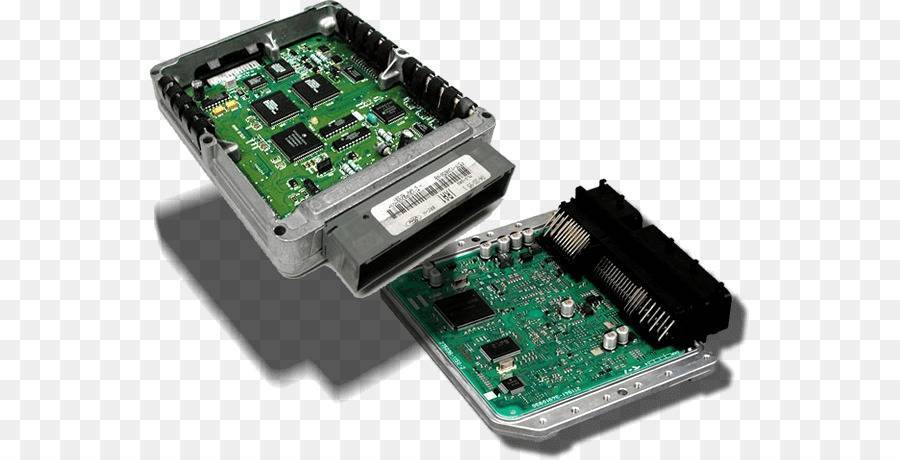

Устройство ЭБУ двигателя

Технически данный ЭБ состоит из платы с распаянным на ней процессором и модулем памяти. Плата ЭБУ заключена в корпус из металла или пластика. На плате имеются выведенные через корпус разъемы, связывающие ЭБУ с системами автомобиля и позволяющие подключиться диагностическим приборам. В инструкции к машине всегда приводится расположение ЭБУ: обычно это место за бардачком, подкапотное пространство, или внутри переднего торпедо.

У ЭБУ на борту есть три вида запоминающих устройств (ЗУ):

ППЗУ – программируемая постоянная память. В ней содержится код прошивки и параметры, по которым работает силовая установка;
ОЗУ – ЗУ оперативное, иначе «оперативная память» ЭБУ. Она энергозависима, в ней хранятся временные сведения;
ЭРПЗУ. Электрически программируемое ЗУ хранит некоторые данные – коды блокировки, ключи доступа, сведения о расходе топлива, пробеге и периоде работы мотора.

Прошивка ЭБУ делится на контрольную часть и функциональную. Первая проверяет приходящие на блок сигналы и, если обнаружены неверные значения, корректирует их или блокирует двигатель, предотвращая поломку. Вторая принимает данные, обрабатывает их и отправляет результат от ЭБУ в виде импульсов на нужные устройства.

Схема работы ЭБУ мотора:

Иногда блок перепрограммируют. Это делают в целях чип-тюнинга, чтобы снимать больше мощности с двигателя и улучшить другие его параметры. Чип-тюнинг ЭБУ требует знания специальных протоколов доступа и наличия сертифицированного ПО. Информацию о внутреннем устройстве своих электронных блоков автоконцерны выдают публике крайне неохотно, поэтому чип-тюнинг может обойтись дорого: обладатели информации знают ей цену.

Как устроена процессорная часть

Основой процессорной части ЭБУ является однокристальная микроЭВМ (микро электронно-вычислительная машина). По сути, это есть тот самый «мозг» электронного блока управления двигателя. По современным меркам микроЭВМ устроен довольно просто. Дело в том, что ключевые его элементы входят в структуру, которая умещается на одном кристалле (чипе). Важным моментом в описании микроЭВМ является его разрядность . Разрядностью называют количество бит информации, оперировать с которыми будет микропроцессор. МикроЭВМ бывают 8- , 16- и 32-разрядными . Сами устройства включают в себя:

Центральный процесс;
Постоянное запоминающее устройство (сокр. ПЗУ);
Аналогово-цифровой преобразователь (сокр. АЦП);
Оперативное запоминающее устройство (сокр. ОЗУ);
Порты ввода и вывода;
Генератор тактовой частоты;
Таймеры, иначе называемые счетчиками.

Можно провести параллель между современным компьютером и процессорной частью ЭБУ . По факту, в ЭБУ объединяется ряд компонентов, которые в системных блок персональных компьютеров и ноутбуков идут отдельно друг от друга, но объединяются материнской платой

Здесь есть интересные особенности, но их мы рассматривать не будем – автолюбителю важно понимать, что принципиальные схемы современных электронно-вычислительных машин очень похожи друг на друга

Центральный процессор ЭБУ подбирает команды и данные из памяти и производит различные операции над этими данными. Кроме того, он управляет сигналами, проходящими через внутреннюю шину адреса и данных. Постоянное запоминающее устройство – это то место, где хранятся программы и данные. Информация имеет вид констант. Сама же программа записывается в виде машинных кодов микроЭВМ. Данные представляют собой калибровочные таблицы констант , участвующих в процессе расчетов. Данные из таблиц могут быть выбраны и в качестве управляющих параметров. Что интересно, данные в ПЗУ хранятся неограничено долго . Оперативное запоминающее устройство берет на себя задачу хранения данных, которые могут измениться. Например, промежуточных результатов вычислений или же значений, получаемых от датчиков. Хранить информацию ОЗУ может в течение ограниченного промежутка времени – она стирается после отключения питания.

Тандем центральный процессор – ПЗУ – ОЗУ является ключевым для ЭБУ. Если говорить по-простому, именно этот тандем выделяет данные и параметры, обсчитывает их, запоминает и отдает команды. К этому тандему также можно отнести так называемые энергонезависимые ОЗУ . Они питаются от аккумуляторной батареи напрямую. Такая память может записать данные и хранить их очень долго. Пока аккумулятор не потеряет накопленную энергию вследствие саморазряда, энергонезависимые ОЗУ продолжат хранить данные.

Важным элементом ЭБУ является аналогово-цифровой преобразователь. Дело в том, что однокристальные микроЭВМ могут работать только с цифровыми сигналам. В АЦП аналоговый сигнал преобразуется в цифровой код . Порты ввода и вывода, как несложно догадаться из их названия, служат для получения и считывания входных сигналов и передачи выходных сигналов и информации. Таймером же называют устройство, которое служит как для измерения интервалов времени , так и подсчета числа событий . Генератор тактовой частоты призван синхронизировать работы всей системы за счет выработки тактовых импульсов. От точности работы генератора будет зависеть точность измерения интервалов времени.

ЭБУ — устройство, принцип работы

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

управление и контроль за впрыском топлива в инжекторных двигателях;
контроль за зажиганием;
управление фазами газораспределения;
регулировка и поддержание температуры в охлаждающей системе двигателя;
контроль за положением дроссельной заслонки;
анализ состава выхлопных газов;
контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

перегрузка, воздействие короткого замыкания;
влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины

Неисправности и ремонт ЭБУ

Поврежденный чип на плате ЭБУ

ЭБУ – важная и, как правило, очень надежная часть автомобиля. Но можно однозначно говорить о его неисправности:

Если машина не запускается или плохо управляется,
Происходят различные блокировки (дверей, сцепления и пр.),
На дисплей постоянно выдаются ошибки,
Происходят сбои в работе двигателя.

Самая частая причина выхода из строя ЭБУ – короткое замыкание в бортовой электросети. Также поломка может случиться из-за аварии, перегрева, попадания на плату жидкостей (воды, антифриза), в результате коррозии.

Блок управления – весьма дорогой узел автомобиля. Его стоимость для «народных» иномарок составляет 300 — 500 долл. Прежде чем покупать новый блок, покажите старый хорошему эксперту. Если микросхема «выгорела» или корродировала лишь частично, наверняка (с вероятностью 80%) можно восстановить работоспособность и проездить на ней еще какое-то время.

Снять ЭБУ достаточно просто, для этого нужно:

Отсоедините минусовую клемму аккумулятора,
Отсоедините два входящих шлейфа,
Открутите болты крепления.

Если ЭБУ размещается возле печки на передней панели, предварительно понадобится ее (панель) снять.

Признаки выхода из строя электронного блока управления

По статистике часто проблемы в работе электронного блока управления обусловлены ошибками в эксплуатации устройств.

Причины и симптомы неисправностей

Причины, которые могут привести к выходу из строя ЭБУ:

прикуривание двигателя машины от авто с заведенным силовым агрегатом;
ошибки, допущенные при подключении АКБ, в частности, речь идет о несоответствии полярностей клемм;
монтаж противоугонной системы неквалифицированным специалистом, который привел к ошибкам установки;
демонтаж зажимов батареи при заведенном двигателе;
активация стартерного устройства с отключенной силовой шиной;
негативное воздействие влаги на ЭБУ, если жидкость попала внутрь устройства, на саму плату;
повреждение электроцепи, к которой подключен электронный модуль, либо замыкание на участке электролинии;
случайное подключение электрода при выполнении сварочных работ на электроцепь или контроллеры, установленные на авто;
механические повреждения устройства, которые могут произойти в случае аварии;
ошибки, допущенные при перепрошивке девайса;
неисправности в работе высоковольтной составляющей системы зажигания — распределительных устройств, кабелей, катушек и т. д.

Признаки, по которым можно определить неисправность в работе блока:

электронный модуль перестал реагировать на сигналы, подающиеся от контроллеров температуры, регулятора кислорода и положения дросселя;
двигатель автомобиля перестал запускаться либо появились проблемы в его управлении;
при функционировании силового агрегата периодически происходят блокировки систем сцепления, дверных замков и т. д.;
на ЭБУ перестали подаваться сигналы от исполнительных узлов — датчиков холостых оборотов, системы зажигания, топливного насоса, системы управления форсунками и т. д.;
различные неполадки механического плана — вышедшие из строя платы электронных приборов, перегоревшие электропроводники и т. д.;
троение мотора машины;
на электронные устройства и оборудование перестало подаваться питание;
на экране бортового компьютера или приборной панели постоянно выводятся ошибки.

Канал Гараж продемонстрировал процедуру компьютерной диагностики модуля и сброса ошибок в гаражных условиях.

Устранение неполадок

Каждый модуль оборудуется системой проверки, что позволяет диагностировать степень неисправности блока в гаражных условиях. Чтобы выполнить проверку, автовладельцу надо подключиться к модулю посредством компьютера, на который заранее устанавливается диагностическое ПО. Допускается применение тестеров и сканеров для проверки. Информация, которая получается в процессе диагностики, должна быть сравнена с нормированными параметрами.

Все причины появления неполадок в ЭБУ делятся на два типа — неисправности в функционировании прошивки либо нерабочие проводники.

Восстановить работу ПО можно с помощью перепрошивки модуля, выполнить эту задачу смогут только мастера с опытом работы. Проверка электрических показаний может быть сделана в гаражных условиях посредством использования мультиметра. Чтобы найти пробой в электроцепи, автовладельцу надо разобраться со схемой работы ЭБУ, она будет разной в зависимости от модели установленного модуля.

После определения места установки проводников, кабеля питания и резисторных элементов выполняется прозвон электроцепи. Проверке подлежит участок, где были выявлены ошибки показаний ЭБУ. Если проверка не дала результатов, осуществляется прозвон всех электроцепей на схеме прибора. Некоторые потребители после обнаружения ошибки отключают клемму аккумулятора, полагая, что это позволит удалить код ошибки из памяти.

Избавиться от неполадки в ЭБУ нельзя методом отключения АКБ, так из памяти устройства удалится только код ошибки, сама неисправность останется.

Ремонт электронного модуля выполняется посредством проведения следующих действий:

Выявление места повреждения в функционировании модуля.
Повторное измерение параметров сопротивления.
Поиск точки крепления электропроводника.
Подключение кабеля с нужным сопротивлением параллельным образом посредством паяльника. Старый провод можно не отключать.

Если это не помогло избавиться от ошибок в работе модуля, надо обратиться за помощью к мастерам. Качество проведения ремонта блока влияет на его ресурс эксплуатации, а также безопасность машины в целом.

Facebook X ВКонтакте

Электронный блок управления (контроллер) ДВС

Что контролирует ЭБУ?

Программирование ЭБУ Hyundai Kefico

ЭБУ — устройство, принцип работы

ЭБУ — устройство, принцип работы
