Что такое адсорбер в автомобиле, признаки неисправности, как заменить?

Работа с элементами EVAP

Для ремонта СУПБ вам понадобятся напильник, набор ключей и отвертка. К самому адсорберу подобраться очень просто – он находится под капотом. Иногда он фиксируется специальными крепежами, иногда нет

Вытяните деталь и осторожно открутите крышку. Здесь работа и начинается

Осторожно начните пилить деталь с нижней ее части. Можно сделать несколько пропилов по 10 миллиметров каждый с широкой части корпуса

Эти пропилы заклеиваются скотчем. Далее, после того как дно было отпилено, адсорбер нужно перевернуть, снять скотч. Теперь достаточно разобрать нижнюю часть детали, вытянуть находящиеся внутри фильтры и пружины. Находящийся внутри уголь высыпается. Вас интересуют фильтры: они не должны быть повреждены. Если фильтры поролоновые, их лучше заменить на прокладки из войлока , поскольку этот материал более долговечный. Такие прокладки прикладываются к стенкам автомобильного адсорбера и обрабатываются качественным герметиком. Высыпанный уголь лучше заменить новым, а старый утилизировать.

Источник http://autotopik.ru/obuchenie/1086-chto-takoe-adsorber.html Источник Источник Источник Источник http://life-with-cars.ru/ustrojstvo-avtomobilya/printsip-raboty-adsorbera/ http://avto.pro/autonews/kak_vibrat_adsorber-20170402/

Клапан адсорбера

Ключевым элементом системы нейтрализации паров бензина является электромагнитный клапан. Он переключает режим улавливания паров, а также продувку отстойника. Рассмотрим подробней о том, как он работает, какой признак его неисправности, а также как его заменить в случае поломки.

На что влияет клапан адсорбера

Когда мотор заглушен, клапан находится в закрытом состоянии, поэтому при избытке давления в топливном резервуаре пары продавливаются через угольный фильтр в атмосферу. Как только ДВС запускается, по электрическому сигналу от ЭБУ срабатывает электромагнит, и открывает клапан, чтобы обеспечилась вентиляция полости.

Исправный клапан адсорбера делает в целом топливную систему более безопасной. В магистрали не создается избыточный напор бензина, и при работе силового агрегата не наблюдается перерасход топлива. Если трубки магистрали плохо зажаты или от старости уже потрескались, то наличие исправного клапана адсорбера предотвратит утечку топлива, потому что в системе не повышается давление.

Как работает клапан адсорбера

Есть мнение, что этот элемент открывается автоматически с запуском силового агрегата. На самом деле это не так. Он срабатывает, когда в топливном баке появляется избыточное давление. Управление электромагнитом осуществляется в соответствии с алгоритмами, прошитыми в микропроцессоре блока управления.

В зависимости от модели автомобиля ЭБУ фиксирует показатели датчика массового расхода, температуры воздуха, в некоторых случаях и давления в баке. В соответствии со всеми этими сигналами электроника определяет необходимость проветривания адсорбера.

Если вникнуть подробней в схему работы клапана, то он больше регулирует степень продувки адсорбера и подсоса паров бензина. Это зависит от того, как интенсивно расходуется воздух во впускном коллекторе. На самом деле блок управления посылает импульсы, влияющие на длительность и интенсивность продувки.

Как проверить клапан адсорбера

К неисправностям клапана адсорбера относятся:

  • Выход из строя электрического магнита (в основном это обрыв обмотки);
  • Клапан заклинило в открытом состоянии;
  • Клин клапана в закрытом состоянии;
  • Отсутствие управляющих импульсов.

Чтобы провести самостоятельную диагностику, вначале необходимо «прозвонить» проводку мультиметром. Также неисправность можно найти при помощи диагностической программы. Для отдельного автомобиля может быть свое ПО. Диагностический компьютер подключается к машине через сервисный разъем, и выполняется поиск поломок.

В процессе подачи управляющих сигналов клапан должен щелкать (по принципу щелчков в стартере, так как там используется похожий электромагнитный механизм, только с большими габаритами). Так проверяется электрическая составляющая схемы.

Чтобы убедиться, что сам клапан не заклинило, его нужно снять. Это делается легко, так как он просто вставлен в рабочую полость. К нему подходит две шлангочки и два провода. Их тоже легко отстегнуть, только перед этим нужно запомнить, что куда подключается.

Как уже было сказано ранее, по умолчанию клапан закрыт. Как только на обмотку поступает электричество, срабатывает магнит, и он открывается. При этом слышен характерный щелчок. Чтобы проверить, закрыт ли этот элемент, без подачи тока, можно отсоединить его от магистрали. С одной стороны его штуцер (толстый) опускается в небольшую емкость с водой, а с другой – на штуцер (тонкий) надевается трубка со шприцом. Если при нажатии на поршень шприца в воде не появляются пузырьки воздуха, значит, клапан исправен.

Идентичная процедура проводится при выявлении работоспособности электроклапана. Для этого к его контактам подсоединяются провода. Конструкция остается та же. Подсоединяем провода к аккумуляторной батареи и надавливаем на поршень шприца. Если при подаче тока прозвучал щелчок и в емкости воды появились пузырьки, значит, устройство полностью исправно.

Начиная с каких Евро-стандартов он устанавливается?

Согласно международных требований установка адсорбера обязательна на автомобилях с норами Euro-2 и выше. Что касается известной в России нормы (Россия-83), то здесь установки адсорбера нет.

Так, в автомобилях ВАЗ-2108 адсорбер не предусмотрен. Здесь сепаратор и топливный бак связаны между собой с помощью дренажной трубки.

В процессе работы возникает конденсат, который возвращается в топливный бак.

Кроме этого, сепаратор взаимодействует с атмосферой при помощи 2-ходового клапана, не позволяющего давлению в баке, расти или снижаться.

Соединение бака и горловины происходит с помощью стойкой к бензину трубки, фиксируемой с помощью хомутов. Получается, что при снижении (росте) давления в баке пары топлива выходят в атмосферу.

По-иному система организована в автомобилях ВАЗ Приора. Здесь топливные пары, которые попали в сепаратор из емкости с топливом, конденсируются. Далее конденсат накапливается и возвращается снова в бак.

Сейчасчитают Система полного привода S-AWC на Outlander – маркетинговый ход или супер-управление всеми колесами

3.9k

Водительское удостоверение на велосипед и электросамокат. Будут ли они введены в 2021 году?

3.6k

В верхней части сепаратора смонтирован гравитационный клапан, который не дает топливной смеси вытечь из бака в случае опрокидывания машины.

Если мотор заведен, пары топливной смеси смешиваются с воздушными массами и выводятся через узел дросселя в трубопровод впуска — к цилиндрам силового агрегата.

Получается, что топливные пары в стационарном положении машины накапливаются в адсорбере, а если машина движется, то они продуваются клапаном и направляются к ресиверу и в двигатель для дожигания.

По требованиям Euro-2 вентиляция топливного бака не должна контактировать с окружающим воздухом, а пары должны собираться и направляться к мотору (или адсорбироваться рассматриваемым устройством).

Что касается норм Россия-83, то в них контакт атмосферы и вентиляции топливного банка не запрещен.

Можно ли убрать адсорбер? Плюсы и минусы отключения системы.

Адсорбирующая система — неотъемлемая составляющая современного транспортного средства. Исправно работающий фильтр не оказывает влияния на функционирование двигателя. Более того, он позволяет немного сэкономить на бензине, ведь задержанные топливные испарения не выбрасываются наружу, а сгорают в двигателе.

Можно ли пренебречь экологическими стандартами и убрать адсорбер из автомобиля? Сделать это возможно, и на работу автомобиля это никак не повлияет. С технической (но не экологической) точки зрения это даже лучше — пары из бака будут выходить прямо в окружающую среду, а без дополнительных банок, клапанов и трубок повысится надёжность авто.

Отключение адсорбера имеет и другие положительные стороны:

  • подкапотное пространство существенно освобождается, ведь система (особенно фильтр-банка) занимает много места;
  • исчезает известная проблема неустойчивой работы двигателя вхолостую;
  • появляется небольшая экономия средств за ненадобностью покупки нового адсорбера и клапана в случае их поломки.

При этом не следует забывать, чем грозит отключение адсорбирующей системы, а именно:

  • внутри автомобиля появится запах бензина, ведь пары частично будут идти в салон;
  • легкие углеводороды станут выбрасываться в атмосферу и загрязнять окружающую среду;
  • сам автомобиль (снаружи), возможно, тоже станет пахнуть топливом.

Про то, зачем нужен адсорбер, как он работает, и как его проверить, смотрите в следующем видео:

Адсорбирующая система — довольно простой, но полезный узел автомобиля. Техническое обслуживание этого элемента не является сложным или дорогостоящим, но при желании можно пойти вразрез с экологическими стандартами и отключить адсорбер, несколько повысив надёжность машины.

На этом у меня сегодня все. Если у вас остались вопросы, или если вы хотите дополнить статью — пишите комментарии.

Принцип работы и устройство адсорбера

В пластмассовом корпусе узла расположен наполнитель, просто активированный уголь или более сложное вещество. От него требуется высокая пористость и способность адсорбировать пары бензина, то есть сохранять их в себе, отделяя от воздуха.

Корпус герметичен, сверху на нём имеются входные и выходные пластиковые штуцеры, обычно под быстросъёмные соединители, а также встречается интегрированное крепление электрического клапана продувки со своим разъёмом.

Во время работы двигателя давление в баке автомобиля изменяется. В те времена, когда об экологии не заботились, проблема решалась простым дренажным отверстием в его пробке.

Сейчас при вентиляции бака необходимо отделять углеводороды, то есть пары бензина от атмосферного воздуха. Для этого из верхней части бака делается отвод, соединённый шлангом через сепаратор и систему клапанов безопасности с внутренним пространством адсорбера.

Пары бензина, проходя через активированный уголь, отделяются и задерживаются его пористой структурой, что очень похоже на принцип действия противогаза.

Воздух же проходит далее в атмосферу через штуцер сапуна адсорбера. При высокой температуре и интенсивной эксплуатации запас ёмкости устройства быстро исчерпается, и бензин придётся куда-то удалять.

Для этого в работе автоматики автомобильного двигателя предусмотрен специальный режим продувки адсорбера через соответствующий клапан, который соединён шлангом с дроссельным пространством впускного тракта. Обычно прямо к впускному коллектору. Продувка происходит за счёт имеющегося там разрежения.

Должны быть соблюдены некоторые условия, чтобы электронный блок управления двигателем (ЭБУ) подал команду на продувку:

  • двигатель не должен работать на холостом ходу, что определяется по оборотам и нажатию педали акселератора;
  • температура охлаждающей жидкости и забортного воздуха находятся в предусмотренных программой диапазонах;
  • скорость вращения коленвала и расход воздуха двигателем определяют темпы продувки адсорбера.

Регулирование потока продувки производится в ключевом режиме, то есть клапан открывается и закрывается с определённой частотой, а время его относительного нахождения в закрытом и открытом состояниях определят производительность режима.

Он не должен влиять на основные задачи мотора – ровную тягу, высокую отдачу и стабильную работу.

Во время продувки воздух забирается через штуцер сапуна адсорбера, проходит под действием перепада давлений через поглощающую начинку, насыщается парами бензина и отправляется во впускной коллектор для сгорания в цилиндрах в составе топливовоздушной смеси.

Устройство подготавливается к приёму следующих порций паров из бензобака.

Проверка клапана продувки адсорбера

1. Отсоединяем колодку с проводами и визуально проверяем состояние контактов. При обнаружении на них окислов обрабатываем выводы средством для очистки и защиты электрических контактов.

2. Снимаем клапан адсорбера. Измеряем мультиметром сопротивление обмотки клапана, которое должно быть в пределах 20-30 Ом. Клапан адсорбера следует заменить, если обнаружено короткое замыкание или обрыв в обмотке клапана.

3. Во избежание короткого замыкания один вывод клапана следует изолировать полихлорвиниловой трубкой. Подаем на выводы клапана 12 В от аккумулятора. В этот момент выводы клапана должны открыться с характерным щелчком. Повторяем проверку, создавая разряжение в клапане резиновой грушей.

Как отремонтировать адсорбер и клапан

Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP. Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.

Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится. Аналогично и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным

Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.

Во-первых, нарушается герметичность крышки бака, у которой со временем нарушается уплотнитель, и автовладельцу наверняка придется периодически покупать новую крышку. Во-вторых, пары бензина не только имеют неприятный запах, но и вредны для человеческого организма. А это опасно при условии, что машина стоит в закрытом помещении с плохой вентиляцией. Ну и в-третьих, топливные пары попросту взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то возникает пожароопасная ситуация с весьма печальными последствиями. Поэтому не нужно «глушить» систему улавливания топливных паров, вместо этого лучше поддерживать ее в работоспособном состоянии и следить за адсорбером и его клапаном.

Заключение

Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые. Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.

Как работает система – принцип работы

Почему я заостряю внимание именно на электромагнитном клапане, да потому что он практически ключевой в этой системе. Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства

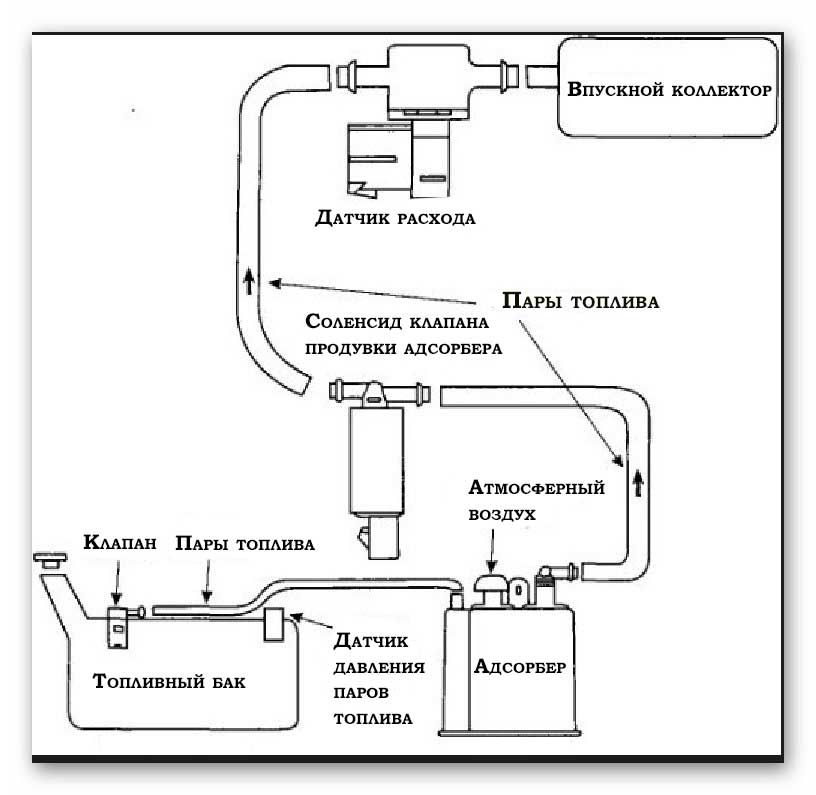

Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства.

Итак, пары топлива поднимаются вверх бака и останавливаются на сепараторе, который совмещен с датчиком гравитации (как я писал выше — он предотвращает вытекание топлива при авариях — опрокидываниях из бака). В нем они частично конденсируются и возвращаются обратно (в виде жидкого топлива).

После пуска двигателя, электромагнитный клапан, открывается – тем самым соединяет полость адсорбера (где находятся газы как бы в заключении) с впускным коллектором или дроссельным узлом (в различных машинах по-разному). НАЧИНАЕТСЯ ПРОЦЕСС ТАК НАЗЫВАЕМОЙ ПРОДУВКИ! Пары смешиваются с воздухом (с улицы), который подается через дроссельный узел, далее поступают во впускной коллектор и после в цилиндры двигателя, где они дожигаются с воздушно-топливной смесью.

Система очень простая, если понимать, как она работает.

Схема клапана абсорбера

Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы

Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор.

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор.

Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.

Если говорить простыми словами, то абсорбер является большой банкой, наполненной активированным углем. Кроме этого в системе присутствует:

  • Сепаратор с клапаном гравитации. Он отвечает за улавливание частиц топлива. Гравитационный клапан, в свою очередь, применяется очень редко, но в экстренной ситуации (например, если в ходе аварии машина перевернулась) он предотвратит перелив топлива из бензобака.
  • Датчик давления. Он необходим для контроля уровня паров бензина в баке. Как только их уровень превышается, происходит сброс вредных компонентов.
  • Фильтрующая часть. По сути это и есть та самая банка с гранулированным активированным углем.
  • Электромагнитный клапан. Используется для того, чтобы переключаться между режимами улавливания выделяющихся паров бензина.

Если говорить о принципе работы системы, то он очень прост:

  • Сперва пары бензина поднимаются в бензобаке и направляются в сепаратор, где происходит частичная конденсация топлива, которое в жидком виде отправляется обратно в бензобак.
  • Та часть испарений, которая не смогла осесть в виде жидкости проходит через гравитационный датчик и направляется в адсорбер.
  • Когда мотор машины находится в выключенном состоянии, пары бензина начинают накапливаться в фильтрующем элементе.
  • Как только двигатель запускается, в дело вступает клапан адсорбера, который открывается и соединяет адсорбер со впускным коллектором.
  • Пары бензина совмещаются с кислородом (который попадает в систему через дроссельный узел) и переходят во впускной коллектор и цилиндры «движка», где вредные испарения прогорают вместе с воздухом и топливом.

Как правило, именно клапан адсорбера дает сбой. Если он начинает открываться и закрывать в неправильном режиме или полностью выходит из строя, это может негативно сказаться на работе всего автомобиля и спровоцировать поломки.

Для чего нужен адсорбер

Адсорбер предназначен для уменьшения загрязнения окружающей среды парами бензина. Всем известно, что бензин очень хорошо испаряется.

Это с ним происходит и в бензобаке автомобиля.

Из-за этого повышается давление в топливном баке, что является проблемой.

Чтобы решить данную проблему, бензобак необходимо сообщать с атмосферой. Благодаря этому мы сможем поддерживать давление в баке приближенным к атмосферному.

Но если мы просто соединим бак с атмосферой, тогда бензин будет испаряться прямо в окружающую среду, нанося вред экологии.

На старых авто системы адсорбера не было. Поэтому возле них практически всегда ощущался запах бензина. С введением норм ЕВРО 2, это стало недопустимо и все автомобили обязали устанавливать системы улавливания паров бензина.

На простом языке — на автомобилях без адсорбера бензин испаряется в атмосферу, а на авто с адсорбером эти пары сжигаются (окисляются) в цилиндрах двигателя.

Простыми словами, система улавливания паров топлива (EVAP) — это система вентиляции топливного бака, состоящая обычно из:

  • Гравитационного клапана
  • Адсорбера
  • Управляемого клапана продувки адсорбера
  • Трубопроводов

Назначение и принцип работы

Адсорбер – представляет собой емкость, наполненную активированным углем, который выполняет функцию фильтрующего элемента. Этот элемент является основной частью EVAP — Evaporative Emission Control (системы улавливания паров бензина).

Система была интегрирована в топливную систему автомобилей с нормами Euro-2 и выше. Т.е. вы не увидите адсорбер на ВАЗ классике и даже модели 2108, не говоря уже про Москвич, Волгу 3110 и т.д.

Цель – уменьшить вредные выбросы в атмосферу и исключить запахи бензина в салоне автомобиля.

Но не смотря на простоту конструкции, помимо корпуса и фильтрующего элемента адсорбер состоит из:

  1. Патрубков: подвода воздуха, вакуумный, отвода паров бензина.
  2. Сепаратора – здесь пары конденсируются и сливаются назад в бак.
  3. Гравитационный (аварийный) клапан – блокирует перелив топлива при опрокидывании машины.
  4. Электромагнитный клапан (или вакуумный клапан – к примеру, стоит на некоторых моделях Ниссан) – один из важных элементов (подробности дальше).
  5. Других дополнительных устройств (зависит от модели авто).

Пары топлива скапливаясь в бензобаке должны куда-то деваться. В старых машинах они через специальную трубку уходили в атмосферу. В современных же транспортных средствах топливные баки изолированы от внешней среды.

Пары бензина, через отдельно отводящий патрубок, поступают в адсорбер конденсируются там в виде топлива, которое возвращается снова в бак или во впускной коллектор. В первом случае процесс происходит при заглушенном двигателе, во втором – при работающем.

Как только машина завелась, ЭБУ подается сигнал на электромагнитный клапан. Последний открывается и происходит продувка активированного угля (сорбента). Пары топлива «извлекаются» из сорбента сразу же попадают в специальный ресивер, а затем в камеру сгорания.
