Недостатки коробки DSG: что нужно знать

Электроника

Владельцы сталкивались и с электрическими неисправностями. Они связаны с гидравлическим блоком. Среди частых ошибок, что возникают при диагностике, стоит отметит:

  • 21247 Р189С.
  • 21148 Р0562.

Эти коды связаны с:

  • Повреждением проводников платы.
  • Выходном из строя электрического насоса мехатроника ДСГ.

Проблема усугубляется тем, что проводники буквально выгорают и повреждают корпус самой платы. В итоге машина просто отказывается ехать дальше. Что касается второй проблемы, она случается из-за сгоревшей обмотки электрического насоса.

Нужно сказать, что наши специалисты научились восстанавливать поврежденные платы. Так, мастера перепаивают силовые шины, а моторчик насоса меняют на новый. Стоимость восстановления не превышает пяти тысяч рублей.

Расширенная гарантия на DSG

Среди многих автовладельцев закрепилась сомнительная слава коробки с двумя сцеплениями. Само наименование DSG превратилось в символ ненадежной конструкции с затратным ремонтом. На самом деле Volkswagen давно взял сложившуюся ситуацию под контроль. Важный шаг в сторону контроля качества — масштабная сервисная акция.

Концерн дает расширенную гарантию на семиступенчатые коробки, выпущенные до 1 января 2014 года. По словам представителей автоконцерна, обозначенный срок соответствует появлению на конвейере модернизированной трансмиссии без типичных проблем прошлого поколения. Особые условия обслуживания ограничены 150 тысячами пробега или 5 годами возраста механизма. В сервисную акцию входит замена синтетического масла минеральным — менее агрессивным по отношению к электронным компонентам. При этом обновляется прошивка блока управления АКП. Обнаруженные неисправности устраняются бесплатно — это касается ремонта, замены отдельных элементов или трансмиссии в сборе.

В любом случае аббревиатуры DSG не стоит бояться: при должном уровне обслуживания она не подведет, а по числу достоинств «умный робот» выигрывает у классической АКПП. А еще коробка ДСГ потребует меньше денег на ремонт в сравнении с обычным «автоматом».

Характеристики

Для начала рассмотрим, что такое АКПП DSG на Фольксваген Тигуан, Гольф, Джетта, Поло, Пассат 2012, 2016 и других годов выпуска.

Изначально разработчики этого типа трансмиссии комплектовали агрегат двумя сцеплениями. На тот момент он представлял собой модернизированную механическую трансмиссию. Только в отличие от традиционных МКПП, роботы оборудовались двумя первичными и вторичными шкивами. Каждый из этих элементов соединялся с силовым агрегатом автомобиля посредством специального многодискового сцепления.

Коробка передач от производителя Фольксваген оснащается пятью валами, шестеренками, а также двумя сцеплениями.

ДСГ 6 и7

Благодаря такой конструкции автомобиль с DSG едет более плавно, его силовой агрегат без потерь передает крутящий момент. Поэтому машины Volkswagen Passat, Golf седан и в другом кузове с роботизированными трансмиссиями разгоняются быстрее, в отличие от транспортных средств с МКПП. В последнее время коробки стали оснащаться системами Типтроник, а это означает, что водитель может переключать передачи вручную. Что касается срока службы, то по официальным данным он соответствует ресурсу эксплуатации автомобиля.

Отличие ДСГ 6 и 7

ДСГ 6 — первая роботизированная коробка передач, которая была выпущена в 2003 году. В таких агрегатах использовалось «мокрое» сцепление, функционирующее в специальной масляной ванне. Основным недостатком этой трансмиссии было снижение мощности силового агрегата за счет использования смазочной жидкости.

Спустя пять лет, в 2008 году разработчики предоставили роботизированную КПП седьмого поколения, в которой применяется сухое сцепление. Цифры 6 и 7 обозначают количество ступеней агрегата. Это основные отличия коробок передач.

Пользователь Vladimir Bazekin предоставил ролик, в котором показан принцип действия КПП ДСГ.

Плюсы и минусы ДСГ

Какие достоинства характерны для роботизированных КПП:

  1. Хорошая скорость разгона. По отзывам владельцев это преимущество считается ключевым.
  2. Экономия горючего по сравнению с традиционным автоматом. Достигается благодаря конструктивным особенностям и принципу действия роботизированной КПП.
  3. Одним из основных плюсов считается надежность агрегата. В этом плане нельзя сравнивать роботизированные трансмиссии с механическими. Но по сравнению с автоматами коробки передач ДСГ более надежны. При правильном использовании агрегата и своевременной замене масла трансмиссия прослужит долго.
  4. Во время езды коробка ДСГ 6 на Фольксваген плавно и практически незаметно переключает скорости. Это обеспечивает комфортное управление транспортным средством.

Основные минусы, характерные для роботов:

  1. Высокая цена транспортного средства, оборудованного такой трансмиссией. Машины с роботизированными коробками передач всегда стоят дороже.
  2. Появление неисправностей при неправильной эксплуатации авто. Если при использовании допускаются ошибки, это приведет к неполадкам в работе трансмиссии. Возникнут нехарактерные для работы агрегата шумы, которые особенно явно проявляются при движении по неровной дороге.
  3. Тяга транспортного средства во время разгона может быть снижена. Этот недостаток давно известен разработчикам, со временем они обещают его устранить. Возможно возникновение задержек при переключении скоростей.
  4. Часто выходит из строя управляющий модуль. Практика показывает, что центральные процессоры быстро изнашиваются и приходят в негодность. В результате автовладелец столкнется с необходимостью проведения ремонта или смены устройства.

Канал «Так и так» предоставил видеоролик, в котором описаны советы и рекомендации касательно эксплуатации роботизированных трансмиссий ДСГ.

Преимущества DSG с «мокрым» сцеплением

Еще на заре производства DSG-6 DQ250 автовладельцы часто жаловались на ранний выход из строя дифференциала, на образующуюся в процессе эксплуатации транспортного средства стружку, способную «убить» коробку. Но с 2007-2008 года эти проблемы полностью устранены и на практике встречаются за редким исключением. Преимущества «шестерки» на фоне «семерки» очевидны. Во-первых, это более надежная конструкция сцепления. Даже несмотря на то, что фрикционы со временем изнашиваются, появляется «пыль», одним словом – продукт выработки, спустя 150-200 тыс. км пробега они остаются пригодными, нужно всего лишь заменить масло. Во-вторых, гораздо больший ресурс за счет конструктивной простоты: известны случаи прохождения автомобилем 250-300 тыс. км с DSG-6 DQ250 фактически без единой серьёзной поломки. В тоже время, производитель заверил ресурс 7-ступенчатого преселектива, равный 300 тыс. км, вот только на практике нужно постараться проехать хотя бы 100-150 тыс. км, чтобы не сломался соленоид или не вышел из строя мехатроник.

Злейший враг DSG-6 DQ250 – чип-тюнинг двигателя. Если вы делаете основной акцент на надежности и ресурсе агрегата, стоит отказаться вообще от любых видов тюнинга мотора. На заводе VAG настраивают программное обеспечение преселектива таким образом, что передаточные числа всегда соответствуют заявленным показателям мощности и крутящего момента ДВС. От возможности «прокачать» движок машины отказывается малая часть автолюбителей, а все потому, что преселектив с «мокрым» сцеплением предназначен для моделей с мощным и, как правило, турбированным движком. Диапазон колоссальный – от 1.4-литровых турбированных агрегатов на 140 сил до 250-сильных V-образных шестерок. Благодаря тюнингу можно с легкостью увеличить мощность на 40-60 лошадей, но даже этого достаточно для того, чтобы уже спустя 40-50 тыс. км пробега коробка DSG-6 DQ250 начала медленно «умирать».

Volkswagen Caravelle Разметка спидометра до 240 оправданна: максималка под двести.

В салоне вполне комфортно разместятся шестеро взрослых в зимней одежде, из удобств им положены лампы индивидуального освещения и дефлекторы климатической системы с отдельным блоком регулировок именно для салона. Седьмой (или первый?) пассажир усядется справа от водителя. Такой модификацией можно управлять, имея категорию В, но «каравеллы» бывают и 11-местными.

Доступ в багажник — через подъемную дверь на газовых упорах. При разложенных сиденьях объем отсека около 900 л (до уровня остекления). Но спинки сидений можно сложить, получив ровную площадку длиной более 2,5 м! К сожалению, правое пассажирское сиденье второго ряда откидывается вперед только целиком.

Как ни странно, форточка в салоне одна: очевидно, расчет сделан на эффективность климатической установки.

Роботизированная коробка передач DSG-7 и DSG-6 – принцип работы, устройство

Роботизированная коробка передач DSG-7 и DSG-6 (Direct Shift Gearbox) в настоящее время, является самой современной автоматической коробкой передач. Она преимущественно дешевле, чем автоматическая коробка передач.
Роботизированная DSG, активно используется на всех автомобилях Volkswagen, заменяя автоматические коробки.
Говоря простым языком, это механическая коробка передач в которой переключение передач осуществляется автоматически, с помощью электронного блока управления.
Особенность данной технологии в том, что переключение передач происходит без потери потока мощности. Это значительно повышает эффективность работы и комфорт при езде. Благодаря применению двойного сцепления и двух рядов передач, удалось достичь передачи крутящего момента непрерывно.

Например DSG-7 имеет предел крутящего момента в 250 Нм (современные больше), она устанавливается в основном на легковые автомобили B,C и некоторые D класса. DSG-6 имеет больший порог в 350 Нм и устанавливается на более мощные автомобили.
Для внедорожников она не очень подходит, по крайней мере не для всех, и поэтому компания Фольксваген устанавливает на Touareg 8-ми ступенчатый автомат, а не роботизированную DSG.
Коробка передач DSG включает в себя следующие устройства:
– двойное сцеплении;
– первые ряд передач;
– второй ряд передач;
– лавная передача;
– дифференциал;
– электронный блок управления (система управления);
– корпус коробки (картер).

Схема роботизированной DSG

Двойное сцепление необходимо для передачи крутящего момента от двигателя на первый и второй ряды передач. Ведущий диск, включается с помощью сцепления, он соединен через ступицу с маховиком и с двумя фрикционными многодисковыми муфтами. Все они связаны с рядами передач через ступицу.

Шестиступенчатая роботизированная коробка передач, обладает так называемым «мокрым» сцепление, это значит, что постоянно находится в масле. Семиступенчатая, наоборот называется «сухим» механизмом.
Именно поэтому у DSG-7 объем, необходимого масла равен 1,7 литра, а не 6,5, как у DSG-6. А также, это позволяет сделать работу двигателя более экономичной, к тому же уменьшаются энергозатраты.
Именно для экономии и большей эффективности, у DSG-7 установлен электрический насос вместо гидравлического масляного насоса.

Для управления переключением передач и сцеплением, используется блок управления, который включает в себя:
– входные датчики;
– электронный блок управления;
– электрогидравлический блок управления;
– исполнительные механизмы.
Сам модуль управления находится в картере коробки передач (в корпусе). Электрогидравлический и электронный блоки, а также датчики располагаются в одном блоке, который называется Mechatronic.
Входные датчики считывают информацию о вращении на входе и выходе коробки передач, температуру масла, давление и положение вилок включения передач. Электронный блок, используя данные полученные с датчиков работает в соответствии с алгоритмом заложенным в него.

– золотники-распределители;
– клапаны электромагнитные;
– клапаны для регулировки давления;
– мультиплексор (устройство принимает сигналы и на их основе выдает управляющий сигнал).
Распределители начинают работать при движении селектора. Электромагнитные клапаны используются для переключения передач. Клапаны, контролирующие давление, обеспечивают работу фрикционных муфт. Клапаны являются в данном случае исполнительными устройствами, которые обеспечивают работу коробки передач.
Мультиплексор нужен для управления восемью гидроцилиндрами переключения передач, используя всего 4 клапана. В разных режимах мультиплексора работают, то одни, то другие цилиндры, а используются всего 4 клапана.Принцип работы DSG весьма простой, он состоит в последовательном включении передач, используя два ряда. Получается, что когда включена одна передача, вторая уже подготовлена для включения. Таким образом получается включить следующую передачу гораздо быстрее.

Экскурс в историю

Сокращение DSG расшифровывается, как Dual Shift Gearbox, что в переводе означает Два Сцепления в Год. Существует довольно много различных модификаций коробки, хотя первую в истории из них выпустили в 2002 году. Первые из них имели шесть передач, мокрую систему сцепления, что позволяло выдержать крутящий момент в 350 Нм. Первенец получил маркировку DQ250, однако прогресс не стоял на месте и довольно скоро на рынок вышла более экономичная единица — DQ200. В ней уже было семь передач и сухое сцепление, а максимальный крутящий момент составлял 250 Нм. В создании ДСГ коробок концерну ВАГ помогали компании Borg Warner и LuK. Спустя семь лет в ВАГа было достаточно наработок, и он сумел выпустить свое собственное детище, под названием DQ500. Примечательно то, что производитель сумел оснастить свою продукцию крутящим моментом в 600Нм, используя ее на технике коммерческого сегмента.

Еще одной популярной модификацией DSG считается модель S-Tronic, которая имела аналогичный крутящий момент DQ500. Чаще всего данный агрегат можно встретить на автомобилях Audi, однако есть очень важный момент. Устанавливаться эта коробка может только на тот транспорт, который имеет продольное расположение двигателя. Если быть честными, то ВАГ действительно сумел воплотить в жизнь технологию будущего и никакие вариаторы или автоматы не смогут того, что может двухвальная, двухсцепленчатая коробка передач. Она получила все, что только можно было получить: скорость переключения, плавность переключения, удобство, возможность подобрать режим езды под себя и главное – неприхотливость в эксплуатации.

Вариатор

Суть и смысл работы вариаторной коробки, которую обозначают как CVT, ничем не отличается от любой другой трансмиссии. Суть устройства заключается в том, чтобы преобразовать крутящий момент, который поступает от силового агрегата на колёса.

Но отличительной особенностью вариатора является то, что момент передаётся бесступенчато. Здесь предусмотрен определённый диапазон регулирования. Именно эта характеристика существенно отличается классический автомат от вариатора.

Что же касается аббревиатуры CVT, то она расшифровывается как Continuosly Variable Transmission. Перевести такое название можно как трансмиссия или коробка передач с непрерывно меняющимся крутящим моментом.

Вы уже примерно поняли, чем отличаются вариаторы от автоматов и какая основная разница между ними. Но этого объективно недостаточно, чтобы отдать какому-нибудь из двух вариантов предпочтение.

Также отличие вариатора от классического автомата заключается в конструктивных особенностях. Выделяют 3 основных типа CVT, которые бывают:

  • цепными;
  • клиноременными;
  • тороидальными.

Если говорить про легковой автомобильный транспорт, то здесь самыми популярными и распространёнными оказались именно клиноременные разновидности вариаторной коробки передач.

  1. В состав клиноременного вариатора входит клиновидный ремень. Он располагается непосредственно между двумя шкивами раздвижного типа. Во время движения транспортного средства эти шкивы постоянно сжимаются и разжимаются, обеспечивая тем самым изменения в показателях передаточного числа. Основной задачей вариатора является создать плавное и бесступенчатое изменение крутящего момента. Подобные системы активно используются на легковых автомобилях, в составе снегоходов, двухколёсных технике и пр.
  2. Следующей разновидностью вариаторной коробки являются цепные CVT. Передача мощности здесь осуществляется за счёт скошенных торцов оси цепных звеньев. А само тянущее усилие передаётся с помощью специальной цепи. Такие вариаторы не получили широкого распространения, хотя иногда встречаются.
  3. Тороидные вариаторы заменили шкивы на диски конусовидной формы. А вместо ремня здесь задействовали специальные ролики. Они характеризуются тем, что могут передавать достаточно большой крутящий момент. Но, чтобы создать подобные детали для компоновки вариаторной коробки, необходимо обязательно использовать сталь высокопрочных сортов. Это негативно сказывается на стоимости, из-за чего многие автопроизводители отказались от идеи установки подобных CVT на свои транспортные средства.

Учитывая очевидные отличия в конструкции и принципе действия, несложно понять, в чём заключается разница между двумя видами рассматриваемых КПП. При этом коробка автомат и вариатор являются достойным решением, каждое из которых имеет свои сильные и слабые стороны.

Если говорить о преимуществах, характерных для вариаторных или бесступенчатых коробок передач, то здесь основным достоинством считается обеспечение непрерывного изменения крутящего момента. Тут отсутствует момент задержки, который характерен для АКПП, где происходит переход с одной передачи на другую. Бесступенчатость и непрерывность вариатора способствует появлению других преимуществ в виде более эффективного расхода топлива и улучшения динамических характеристик мотора. Машины с CVT потребляют меньше горючего и обеспечивают лучшую динамику при разгоне.

При этом вариатор имеет и некоторые очевидные недостатки. Начать следует с того, что CVT не предназначены для использования на мощных двигателях. Установка на автомобиль с повышенной мощностью не даёт использовать потенциал коробки. Она будет быстро разрушаться и изнашиваться.

CVT можно считать сравнительно новой разработкой в сфере автомобильных коробок передач. Потому инженеры пока не придумали, как повысить устойчивость вариатора к высоким нагрузкам, буксировке и активной езде при повышенных оборотах. В подобных условиях ремень вариаторной коробки быстро изнашивается, и происходит поломка всей трансмиссии. Ремонтировать и восстанавливать CVT довольно дорогое удовольствие, превышающие зачастую затраты на ремонт классического автомата.

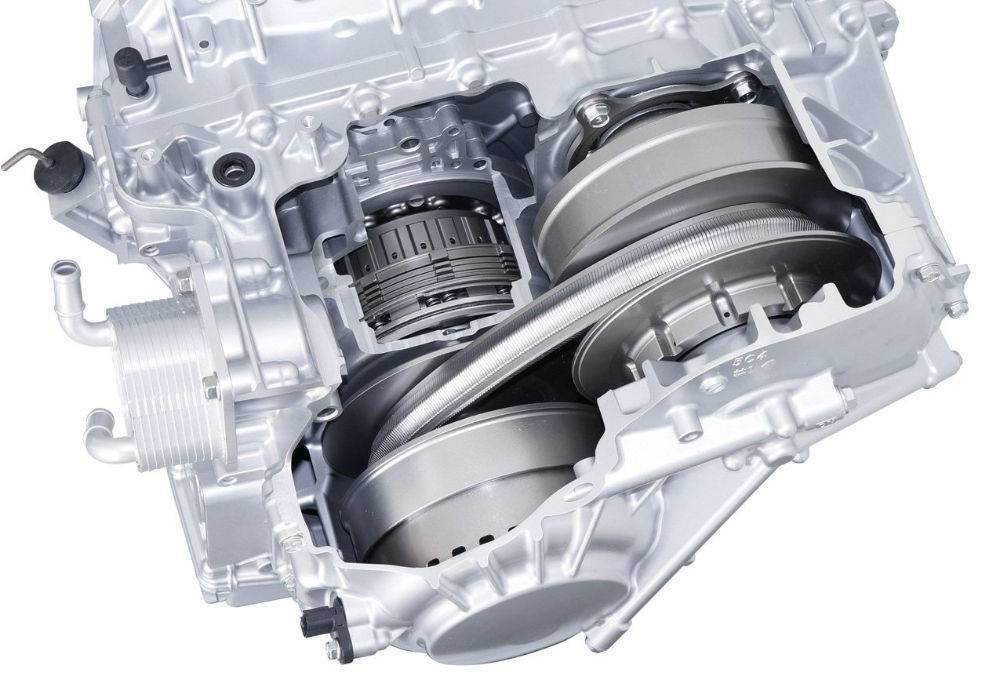

Устройство CVT

Что приводит к ремонту DSG 6: 5 основных причин

Преобладающее число поломок – это блок мехатроника, как следствие – неисправность сцепления, т. к. они работают вместе. Ответственность за функциональность сцепления несет робот. При неисправности исполнительного механизма происходит усиленный износ сцепления. В результате прогорают фрикционы, сцепление перегревается и дает сбой в работе.

Перебои в работе сцепления не всегда напрямую зависят от поломки мехатроника. Сцепление может выйти из строя и по другим причинам. Вообще, в среднем при правильной работе робота срок интенсивной бесперебойной эксплуатации сцепления DSG 6 составляет примерно 120 тыс. км пробега. А ресурс мехатроника в среднем составляет 90 тыс. км пробега. Блоки мехатроника зачастую связаны с поломками электромагнитных клапанов. Их неисправности – это следствие того, что они забиваются продуктами износа.

5 основных и распространенных проблем, связанных с КП DSG 6:

Износ многодисковой фрикционной муфты. Чаще всего выражается в сбое работы задней передачи, а именно эпизодичная ее незагружаемость. Также проявлением этой же проблемы могут быть рывки при переключении четных передач. Обычно, в таких случаях, КП переходит в аварийный режим и блокирует включение обеих рядов передач. К слову, проблема фиксируется в памяти АКПП. Неисправность закрывается двумя способами: первый – замена всей многодисковой фрикционной муфты, второй – смена только фрикционных дисков по отдельности. Второй вариант уместен только при пробеге до 150 тыс. км. После ремонта необходима базовая регулировка диагностическим прибором VAS 5054a, а также полезно провести адаптацию сцеплений в движении.

Механический износ соленоидов-регуляторов давлений в мехатронике. При переключении передач, автомобиль будет производить рывки. В данном случае КП не переходит в аварийный режим и ошибка не фиксируется в памяти АКПП. Решением проблемы является замена соленоидов-регуляторов или, как вариант, смена мехатроника в сборе.

Сбои в электронном блоке мехатроника. Проявляется в периодическом включении аварийного режима коробки как при запуске, так и в движении. Ошибки фиксируются в ЭБУ АКПП. Решением проблемы станет полная замена мехатроника либо, при возможности, ремонт его электронного блока.

Износ подшипников и поломка дифференциала коробки. О такого рода поломке вы узнаете при повышенном шуме из коробки в движении. При повышении оборотов двигателя, при резком разгоне и торможении обычно шум усиливается. Когда неисправен и дифференциал, шум возрастает и на поворотах. Такие неисправности зачастую влекут за собой поломку других частей коробки, засорению мехатроника и ускоренному износу сцепления. Решением проблемы станет замена КП либо ее капитальный ремонт

Обращаем ваше внимание на то, что большинства деталей нет в наличии, как запасных, поэтому придется подбирать из б/у.

Износ двухмассового маховика. Выражается в повышении шума на холостом ходу, а также при запуске и остановке двигателя

Решение проблемы – замена маховика.

Несколько правил продления ресурса КП DSG 6:

  • Регулярная замена масла. Лучше проводить ее по следующей схеме:
  • первая замена на 60 тыс. км;
  • вторая замена на 120 тыс. км;
  • третья и последующие замены каждые 40 тыс. км.

После замены масла все частицы износа вымываются, не добравшись до мехатроника.

  • Чистка радиаторов охлаждения и кондиционера каждые 2 года.
  • Спокойный, размеренный стиль вождения. Робот DSG 6 не предназначен для быстрой и резкой езды. Он идеален для эксплуатации без нагрузок. И помните, чем агрессивнее стиль вождения, тем меньше срок эксплуатации.

При подозрениях на сбои в коробке рекомендуем незамедлительно обратиться к специалисту хотя бы для консультации. Зачастую автовладельцы эксплуатируют до последнего неисправную машину, а затем вместо починки мехатроника приходится производить капитальный ремонт трансмиссии.

Действия при сбоях трансмиссии:

  • не сильные рывки – добирайтесь до сервиса своим ходом при недальнем расстоянии;
  • пробуксовки неисправного сцепления, переход в аварийный режим – вызывайте эвакуатор.

Заключение

Итак, если правильно эксплуатировать автомобиль, не гонять от светофора до светофора в городе, а главное, качественно и своевременно обслуживать преселективную коробку передач, то DSG-6 DQ250 вполне может стать идеальным агрегатом, способным удовлетворить потребности автолюбителя в плане надежности и выносливости. Сказать это же про DSG-7 DQ200 пока что нельзя.

Если все-таки сделать чип-тюнинг двигателя, то:

  • шестерни начнут активно «слизываться» по причине измененного крутящего момента;
  • преселектив не будет успевать за работой мотора из-за измененных характеристик;
  • повышенная искусственная мощность станет причиной раннего износа сцепления.

И будет хорошо, если проявляющиеся симптомы неисправности в работе преселектива окажутся следствием только изношенного сцепления. Его замена новым экземпляром вместе с маслом обойдется примерно в 30 тысяч рублей. Замена мехатроника потребует от автовладельцы вдвое большей суммы.

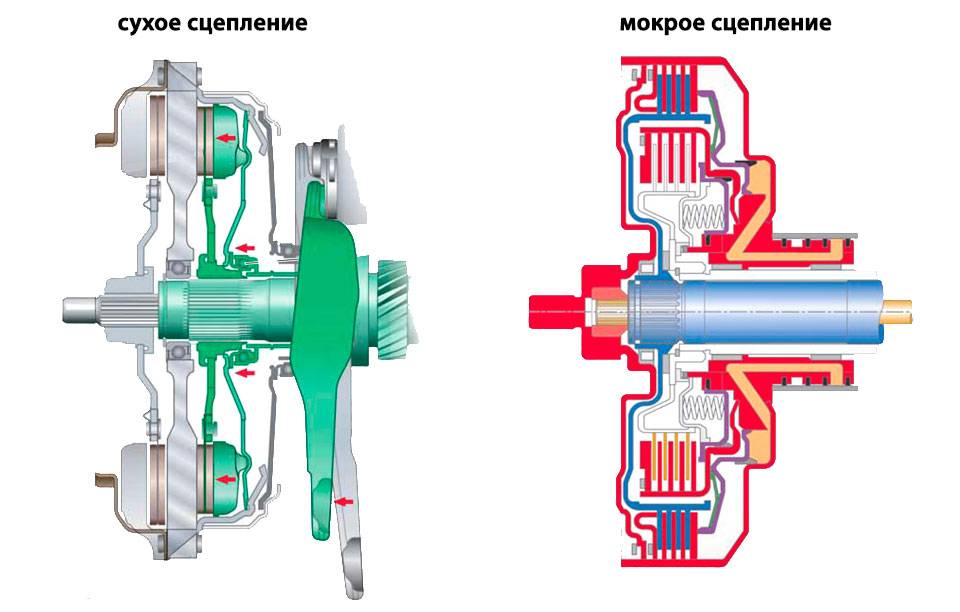

“Сухое” и “мокрое” сцепление
