Автосканер ELM327 – для чего нужен, как подключить, список программ

Описание и основные характеристики автосканера ELM327

Автосканер на основе контроллера ELM327 – это устройство, представляющее собой диагностический адаптер, предназначенный для считывания информации из электронного блока управления автомобиля и устранения незначительных неполадок в его «мозгах».

Автосканер ELM327, в частности, может помочь в решении следующих задач:

  • Считывание значений датчиков двигателя и других электронных систем автомобиля;
  • Определение неисправных датчиков и диагностика приборов на предмет их корректной работы;
  • Считывание и просмотр кодов неисправностей;
  • Сброс ошибок в памяти компьютера (выключение лампочки CHEK ENGINE).

Подробнее о возможностях автосканера мы расскажем чуть ниже в обзоре диагностических программ.

Автосканер ELM327 вставляется в специальный диагностический разъем, который чаще всего скрывается под крышкой блока предохранителей, в бордачке, либо под панелью приборов водителя. Связь диагностического адаптера с компьютером автомобиля происходит по протоколу OBD-II (On Board Diagnostic), но в интернете его чаще всего можно встретить под названием OBD2.

Стандарт OBD-II поддерживается практически всеми американскими машинами выпущенными с 1996 г., и европейскими – начиная с 2001-го (дизельными – с 2004 года). Но иногда бывает, что автосканер не работает и на машинах до 2003 года выпуска – это связанно с тем, что не все автопроизводители сразу же стали внедрять данный стандарт.

Для того чтобы работать с автосканером ELM327 вам понадобится считывающее устройство с установленным диагностическим программным обеспечением. Таким устройством может служить смартфон или планшетный ПК на системе Android, ноутбук, либо стационарный компьютер. Программное обеспечение, как правило, прилагается к автосканеру в комплекте.

В зависимости от типа исполнения, соединение автосканера ELM327 со считывающим устройством возможно через:

  1. Bluetooth;

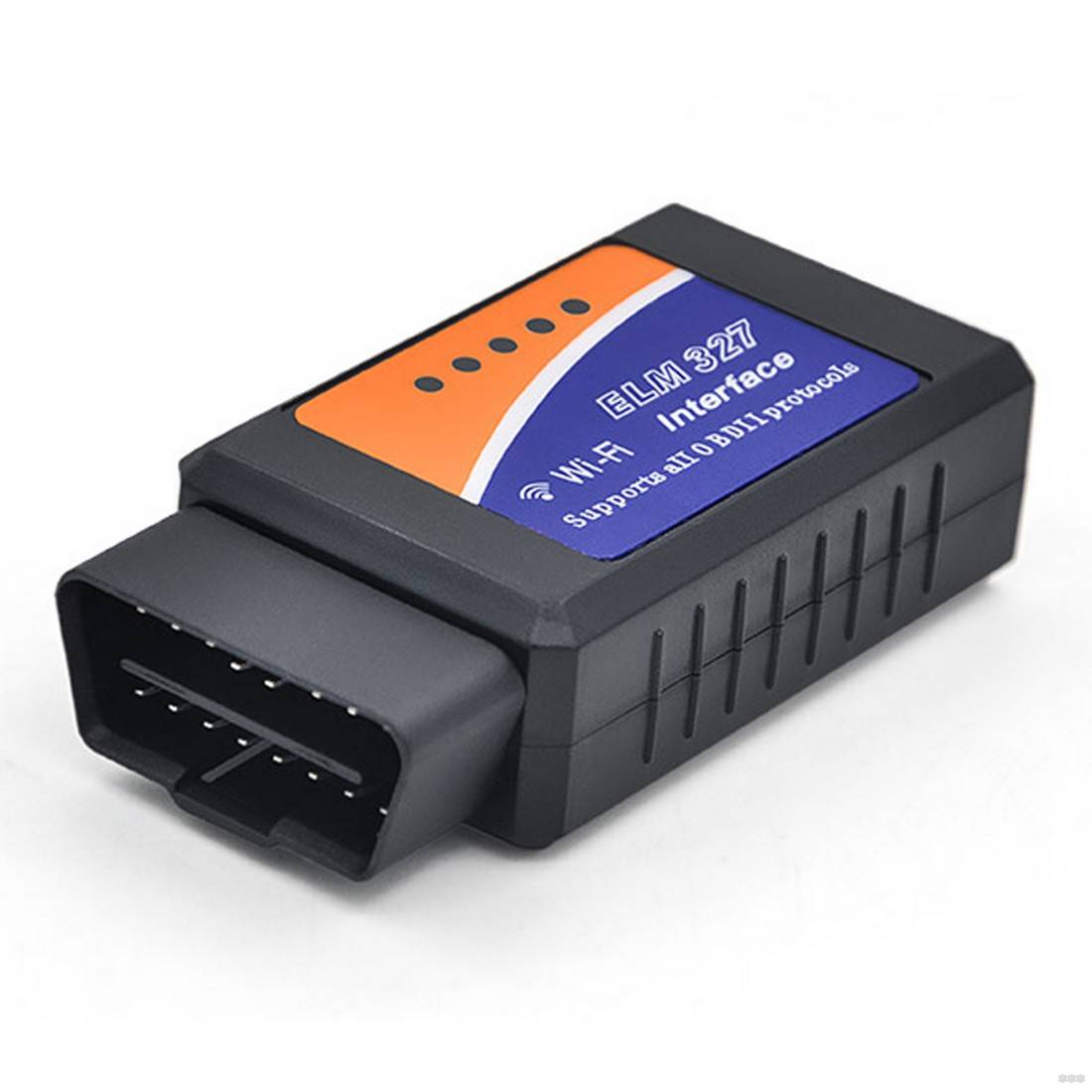

  2. Wi-Fi;
  3. USB-кабель.

Диагностические адаптеры бывают как стандартных размеров (примерно 5х3 см), так и в исполнении mini (почти вдвое меньше стандартного).

Наибольшее распространение получили bluetooth-автосканеры на базе микроконтроллера ELM327 версии 1.5, так как они отличаются от других моделей диагностических сканеров своей простотой, надежностью и невысокой стоимостью. Кроме того, они подходят к большинству марок современных автомобилей.

Также в последнее время можно встретить диагностические сканеры на базе чипа ELM327 версии 1.6 или 2.1 – прежде чем покупать такие модели автосканера, уточняйте у продавца, подойдет ли он к вашему авто.

О том, как пользоваться автосканером можно узнать из подробной видео-инструкции в конце этой статьи. От себя можем добавить, что такой адаптер однозначно стоит покупать каждому автомобилисту, который хоть изредка самостоятельно заглядывает под капот – это сэкономит вам кучу денег.

Как пользоваться Elm327 через андроид

Популярный вопрос у купивших Elm327 — как пользоваться через андроид. Для этого понадобится скачать дополнительное приложение. Часто в комплекте с самим адаптером идет нужная утилита. Инструкция, как можно установить elm327 на андроид с диска, схожа со скачанным приложением из магазина.

Подключив Elm327, можно использовать сканер. Если все настроено верно, то на дисплее появится вся информация об автомобиле. В Плей Маркете есть большой выбор бесплатных приложений, которые будут работать с Елм327.

Обратите внимание! Есть и платные аналоги, практически ничем не отличающиеся от бесплатных приложений. Только у некоторых более расширенный функционал, хотя все основные параметры для диагностики доступны во всех версиях

Картинка 3 Подключение к андроид-устройству

Может придется создать профиль машины самостоятельно. Автовладельцу нужно выбрать из списка свою модель и указать основные характеристики. После этого откроется доступ к данным о работе различных систем автомобиля и возможность их сброса и коррекции показателей.

Подобные утилиты помогают провести самостоятельную диагностику машины в любое время. Благодаря этому владельцу авто не нужно тратиться на посещение автосервиса. Однако достоверность данных зависит от качества самого адаптера, потому что на рынке появилось много подделок. Кроме этого, на работу программы влияет версия андроид-устройства, прошивка должна соответствовать утилите для нормальной синхронизации устройств.

Комплект для установки

Основной функционал сканера Еlm327

Функции любого диагностического прибора обуславливаются возможностями ЭБУ автомобиля. Чем большим функционалом он обладает, тем шире возможности самого автосканера. Рассмотрим, какие задачи вы сможете решить, имея на вооружении столь умный прибор.

  1. Определение состояния всех элементов конструкции авто, путем снятия показаний со всех датчиков.
  2. Анализ правдивости данных с датчиков, путем сравнения с эталонными параметрами, на этой основе выявление неисправностей.
  3. Просмотр и вывод на экран персонального устройства сохраненных кодов ошибок. Коды предварительно расшифровываются и формируются отчеты, в виде списка или графика. Более того, к ним прилагаются разъяснения и рекомендации по устранению.
  4. Помимо сохраненных ошибок, сканер способен самостоятельно выявлять различные отклонения в работе датчиков.

Для каких автомобилей подходит elm327 obd2 сканер?

Я приобрел ODB-2 еще и в качестве бортового компьютера, мне нужен расход топлива в литрах и т.д а не только диагност и сброс ошибок. Но даже если у вас есть в автомобиле БК, сканер не помешает.

Самообучаемые блоки автомобиля со временем сходят с ума и их необходимо иногда сбрасывать на заводские параметры. Некоторые ошибки при этом исчезают, а автомобиль начинает хорошо работать. Можно ошибки и просто сбросить, а блок не трогать.

Вещь оказалась полезная. Лишь бы мозги автомобиля поддерживали протокол ODB 2 и имели совместимый диагностический разъем. На Али -экспресс находим продавца с наибольшим количеством купленных сканеров и читаем отзывы. Это обязательно! Так вы поймете, какие автомобили он «читает», а с какими бывают проблемы.

Отзывы внимательно читаем. Чем больше куплено штук у продавца, тем больше отзывов.

Я выбрал себе адаптер, не зная наверняка — подойдет ли он к моему авто, как будет работать… Выбрал поэтому более универсальную версию 1.5 Планировалось использовать старый смартфон в качестве дисплея БК и диагноста. Поэтому взял WI-FI сканер ODB 2.

Блютуз более капризен, как мне кажется. Мой сканер идет в комплекте с диском, на котором есть программы и для ноутбука айфона, андройда. То есть универсален и в плане платформ.

Более новые версии 2.1 имеют меньший размер корпуса. Я в сканер впаял дополнительно выключатель (чтобы не вынимать каждый раз из разъема автомобиля и не разнашивать оный). И заранее выбирал прибор с корпусом побольше, а не MINI.

Давайте, расскажу как ставил выключатель. У меня нашелся небольшой, от блока питания компьютера, но лучше будет, если Вы себе найдете менее «толстый», чтобы хорошо закрылся корпус. Можно поискать круглый маленький переключатель от китайской настольной лампы.

Далее, разбираем корпус и смотрим, как там чего китайтцы

Программы для диагностики и конфигурирования на базе ELM327 (часть 2)

fiash79и всем, кому нужно восстановить брикнутый адаптер Адаптер на базе ELM327 состоит из двух основных частей: собственно контроллер ELM327 и мост UART-USB, который обеспечивает связь компьютера с контроллером. Мост может быть нескольких видов: 1. FT232RL (самый лучший и стабильный вариант) 2. PL-2303 и прочие китайские аналоги 3. Блутус модуль В случае, если в ELM327 будет сохранена скорость, на которой мост не может работать, вы получаете кирпич вместо адаптера. Но как правило не все потеряно. Сам контроллер ELM327 бывает оригинальным канадским (очень большая редкость), либо китайским клоном. Китайские клоны в свою очередь делятся на те, которые выполнены на том же чипе, что и оригинал (PIC18F2480), и на те, которые сделаны на других PIC’ах. По сути китайцы просто сделали свою прошивку по даташиту канадцев. Хорошие клоны полностью совместимы с оригинальным ELM327. В оригинальном ELM327 предусмотрено два варианта восстановления скорости адаптера: 1. Сброс всех пользовательских настроек 2. Принудительный запуск на скорости 9600 Исходя из них написан алгоритм восстановления.

Для восстановления проводных

адаптеров: 1. Проверяем на какой микросхеме построен адаптер. Лично я встречал два вида. Если у вас PIC18F2480, то переходим к п.2 Если у вас PIC18F25K80, то переходим к п.3 2. Припаиваем проводок между ножкой 6 контроллера и любым выводом земли на плате. Это заставит адаптер принудительно работать на скорости 9600, не обращая внимания на то, что записано в его памяти. После этого подключаем адаптер к авто и к компьютеру. Подключаемся на скорости 9600 и меняем записанную в памяти адаптера скорость с помощью того же ElmConfig, либо через терминал (если знаете как ) Теперь отключаем адаптер, отпаиваем проводок. Подключаем заново, проверяем скорость, которую в него только что записали. Этот пункт не подходит для PIC18F25K80, т.к. в нем просто нет ножки, аналогичной ножке 6 у PIC18F2480. Китайцы могли повесить эту функцию на какую-то другую ножку, но узнать это не представляется возможным. Если не помогло переходим к п.3 3. Припаиваем проводок между ножкой 28 контроллера и любым выводом земли на плате. Это заставит адаптер восстановить параметры по умолчанию. Затем подключаем адаптер к авто и к компьютеру. Для верности ждем секунд 15. Отключаем, отпаиваем проводок. Затем подключаем, проверяем скорости 9600, 38400 и 115200. Обычно скорость по умолчанию 38400. Картинка с примером

x

Если не помогло, то переходим к п.4 4. Сложный. Отпаиваем микросхему PL2303 (или аналогичную). Допускается только приподнять ножки rx/tx, а не всю микросхему сдувать. Припаиваемся к пинам RX/TX PIC’а кабелем USB-UART на базе FTDI. Подключаемся, восстанавливаем скорость. Отключаем, отпаиваемся, возвращаем на место PL2303. Если этот пункт не выполним или не помог, переходим к п.5 5. Выкидываем этот адаптер, покупаем следующий Если этот пункт не выполним, переходим к

пункту 6. 6. Все тлен! Продаем машину. x

Для блутус

адаптеров можно пробовать п.3, либо переделывать адаптер в проводной и восстанавливать скорость аналогично п.4.

Обзор, характеристики

Итак, как было сказано ранее, автомобильный диагностический сканер ELM327 предназначен для диагностики автомобилей. На данный момент выпускается в двух версиях:

  • 4 – самая распространённая;
  • 5 – модернизированная вариация 1.4.

Различий между ними как таковых нет, но стоит отметить, что модель с версией 1.5 выпускается с возможностью подключения к сканеру через Bluetooth и Wi-Fi-соединение. Мы же будем рассматривать подключение ELM 327 через Wi-Fi.

Хотелось бы дать небольшой совет в случае покупки

Не стоит обращать внимание на цвет и форму корпуса. За исключением того случая, когда корпус имеет явные повреждения, трещины и прочее

Нежелательно покупать и использовать сканеры с кнопкой включения и выключения – это самая частая причина поломки. Помимо всего этого, спрашивайте о типе чипа. Оригинальный чип – PIC.

Чтобы сканер мог работать с вашим автомобилем и помог вычислить ошибки, необходимо проверить наличие у машины разъёма OBD-2. Список автомобилей с поддержкой стандарта OBD-II, будет прилагаться в отдельном файле с таблицей. В качестве дополнения в документе указаны расшифровки возможных проблем у авто.

Распиновка (схема подключения) OBD2 разъема

Схема подключения выводов стандартного OBD2 16-ти пинового разъема, используемого в большинстве современных легковых автомобилей, представлена на рисунке:

Назначение выводов:

  1. устанавливается производителем;
  2. шина J1850;
  3. устанавливается производителем;
  4. масса авто;
  5. сигнальная земля;
  6. CAN-шина высокий уровень;
  7. K-Line шина;
  8. устанавливается производителем;
  9. устанавливается производителем;
  10. шина J1850;
  11. устанавливается производителем;
  12. устанавливается производителем;
  13. устанавливается производителем;
  14. шина CAN J2284;
  15. L-Line шина;
  16. плюс с АКБ.

Основные при диагностировании это CAN и K-L-Line шины. В процессе проведения диагностических работ они путем обмена информации по соответствующим протоколам опрашивают блоки управления автомобиля, получая информацию об ошибках в виде унифицированных кодов.

В некоторых случаях диагностическое устройство не может связаться с блоками управления. Это чаще всего связано с неисправностью CAN-шины: коротким замыканием или обрывом. Часто CAN-шину замыкают неисправности в блоках управления, например, ABS. Эту проблему можно решить отключением отдельных блоков.

Если потеряна связь по OBD-диагностике, сначала проверяют, родная ли магнитола установлена на авто. Иногда нештатная автомагнитола закорачивает К-Line шину.

Для большей верности при этом необходимо отключить магнитолу.

К выводам, назначение которых определяет производитель, обычно напрямую подключаются диагностические сигналы конкретных блоков управления (ABS, подушек безопасности SRS, кузовом и др.)

Как подключить Elm327 к Android

Подключение Елм 327 к андроиду аналогично осуществляется через блютуз. Алгоритм использования сканера посредством платформы Android прост:

  1. Для подключения адаптера Elm327 USB к Android его вставляют в разъем. Он находится на бортовом компьютерном устройстве. Чаще всего разъем располагается под рулем, но все зависит от автомобиля.
  2. На смартфон нужно скачать ПО. Его можно найти в PlayMarket. Для этого в поисковую строку достаточно вписать Elm327. Существуют платные и бесплатные версии программы. Есть много утилит со встроенным русским языком.
  3. Затем нужно включить зажигание. У некоторых моделей сканера имеется выключатель, который также понадобится переключить для работы с мобильным/планшетом на платформе андроид.
  4. Далее следует включить Bluetooth на устройстве. Из выбранного списка необходимо выбрать сканер. Устройство может быть обозначено как OBD II, CBT, CHX, Vgate.
  5. Затем нужно включить сопряжение. Для этого понадобится ввести код, стандартный во всех заводских настройках 0000 или 1234.

Вышеописанный алгоритм поможет и пользователям Elm 327 mini подключить к андроид-устройству.

Если устройство не может выполнить сопряжение, следует проверить опцию «Видим для всех устройств». Она может быть отключена, и сканер по этой причине не может найти смартфон/планшет.

Обратите внимание! Для сопряжения вводить пин-код следует на обоих устройствах одновременно. После всех вышеописанных манипуляций Elm327 появится в списке сопряженных устройств, и в дальнейшем для его запуска не понадобится вводить пароль. После всех вышеописанных манипуляций Elm327 появится в списке сопряженных устройств, и в дальнейшем для его запуска не понадобится вводить пароль

После всех вышеописанных манипуляций Elm327 появится в списке сопряженных устройств, и в дальнейшем для его запуска не понадобится вводить пароль.

Диагностика автомобиля с помощью специальной программы сэкономит средства владельца

На старых версиях ОС данный адаптер может не работать. Поэтому можно использовать для Elm327 Wi-Fi подключение к Android. Необходимо делать все тоже самое, только для подсоединения использовать точку доступа. В списке сетей нужно выбрать ту, в которой будет написано название утилиты. После установки соединения получится перейти к настройкам.

Диагностика через OBD 2

Процедура проверки производится так:

  1. В зависимости от автомобиля, процесс диагностики может осуществляться при отключенном или включенном зажигании. Данный момент надо уточнить в сервисном руководстве. Перед началом процедура зажигания в машине отключается или включается.
  2. Запускается программа на компьютере для проверки.
  3. Выполняется подключение диагностического оборудования к разъему. Если это сканер, то колодку с проводом от него нужно вставить в штекер. При использовании ПК один конец адаптера устанавливается в USB-выход компьютера, а другой соединяется с разъемом.
  4. Нужно дождаться, пока программа не определит колодку после синхронизации. Если это не происходит, следует зайти вручную в меню управления и выбрать опцию поиска новых устройств.
  5. Запускается процедура диагностики на компьютере. В зависимости от программного обеспечения, у пользователя может быть возможность выбора нужного инструмента проверки. Некоторые программы поддерживают раздельную диагностику двигателя, трансмиссионного агрегата, электросети и других узлов.
  6. После завершения процедуры проверки на экране ПК появятся коды неисправностей. Эти ошибки надо расшифровать, чтобы точно определить тип поломки. В соответствии с полученными данными производится ремонт транспортного средства.

Программы для диагностики автомобилей на русском языке, совместимые с автосканером ELM327 Bluetooth ODB2

Автосканер ELM327 совместим с достаточно большим количеством программ для диагностики автомобилей на русском языке (как платных, так и бесплатных). Мы рассмотрим лишь три самых популярных приложения, работающих под управлением ОС Андроид, и поддерживающих передачу данных по протоколу Bluetooth.

Обычно программное обеспечение (как под Android, так и под Windows) идет в комплекте с автосканером на CD-диске, но его также можно без проблем скачать на планшет или смартфон из Google Play.

1. Torque (версии Lite и Pro)

В Google Play приложение Torque доступно в двух вариантах – бесплатном Lite и полном Pro. В части функциональности возможности Torque Pro интереснее, но для проверки работоспособности автосканера и его совместимости с вашим автомобилем можно использовать и бесплатную версию, тем более что она тоже может показывать многие параметры и выполнять сброс ошибок.

Основные возможности программы Torque:

  • Диагностика ошибок Check-Engine;
  • Отображение параметров в реальном времени на виртуальной приборной панели;
  • Диагностика датчиков кислорода;
  • Предупреждение о критических значениях параметров;
  • Ведение логов с широким выбором параметров;
  • Приблизительный расчет стоимости поездок, расхода бензина;
  • Запись видео поездки с наложением карты и показания датчиков (с помощью плагина TrackRecorder);
  • Telnet-сервер для непосредственного взаимодействия с адаптером (для разработчиков).

К недостаткам программы можно отнести лишь частичную русификацию (даже в платной версии), но несмотря на это, данное приложение имеет больше всего положительных отзывов в сервисе Google Play.

Видео-инструкцию по работе с приложением Torque смотрите в конце этой статьи.

2. OBD Авто Доктор

Принцип работы приложения OBD Авто Доктор, как и всех подобных программ – это чтение динамических и сохраненных параметров из блока управления двигателем (ECU) автомобилей поддерживающих стандарт OBD2. Отличная программа на русском языке для диагностики автомобилей, как отечественного, так и иностранного производства, при помощи автосканера ELM327.

Возможности приложения OBD Авто Доктор:

  • Чтение ошибок и их расшифровка (DTC память);
  • Стирание ошибок (погасить лампочку MIL – Check Engine), а также других сохраняемых параметров;
  • Чтение параметров в режиме реального времени:
    • Обороты двигателя;
    • Нагрузка двигателя;
    • Температура охлаждающей жидкости;
    • Состояние топливной системы;
    • Скорость движения автомобиля;
    • Долгосрочный расход топлива;
    • Абсолютное давление воздуха;
    • Опережение зажигания;
    • Температура всасываемого воздуха;
    • Массовый расход воздуха;
    • Положение дроссельной заслонки;
    • Лямбда-зонд (коррекция режима двигателя);
    • Давление топлива;
    • И другое – зависит от конкретного автомобиля.
  • Чтение VIN номера кузова.

Приложение полностью на русском языке, имеет порядка 10 тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.

3. OpenDiag Mobile

OpenDiag Mobile – это мобильное приложение проекта OpenDiag, разработанное под Андроид. Оно предназначено для диагностики автомобильных систем инжекторных автомобилей российского производства, с применением адаптеров ELM 327. По функционалу приложение OpenDiagMobile, на наш взгляд, обладает наиболее широкими возможностями, в сравнении с аналогичными программами.

Перечень поддерживаемых OpenDiag Mobile блоков по протоколу Bluetooth:

ВАЗ:

  • BOSCH M1.5.4 R83
  • BOSCH M1.5.4 E2
  • BOSCH MP7.0 E3
  • BOSCH MP7.0 E2
  • BOSCH M7.9.7 E3/E4
  • BOSCH M7.9.7 E2
  • BOSCH ME17.9.7
  • Январь-5 R83
  • Январь-5 E2
  • Январь 7.2 E2
  • Ителма VS5.1 E2
  • Ителма VS5.1 R83
  • Ителма/Автэл M73 E3
  • Ителма M74
  • Ителма M74K (Классика)
  • Ителма M74CAN
  • Ителма M74CAN MAP
  • Ителма M75

ГАЗ / УАЗ:

  • Микас VS8 E2
  • Микас 11 E2

ЗАЗ:

  • Микас 10.3/11.3
  • Микас 7.6

Приложение полностью на русском языке, имеет несколько тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.

Отличия беспроводных ELM327 Bluetooth / Wi-Fi адаптера версии 1.5 от версии 2.1

Внешне ELM327 Bluetooth адаптеры версии 1.5 и 2.1 выглядят одинаково, но различие в начинке существенное.

  • ELM327 BlueTooth / Wi-Fi адаптер версии 1.5 — поддерживает все пять протоколов связи с автомобилем (ISO 15765-4 (CAN-шина), ISO 14230-4 (KWP2000), ISO 9141-2, J1850 VPW, J1850 PWM), поэтому он прекрасно подключается ко всем заявленным автомобилям, а так же отлично подходит к современным автомобилям Российского производства. Вы можете использовать его для диагностики авто с помощью различных программ, включая специализированные и малораспространённые.
  • ELM327 BlueTooth / Wi-Fi адаптер версии 2.1 — не смотря на более высокий номер версии, он имеет обрезанную прошивку и не поддерживает 2 протокола связи (J1850 VPW и J1850 PWM). Этот протокол используется во многих автомобилях в зависимости от года выпуска, в частности в марках Ford и Mazda. Поэтому к этим автомобилям он подключается плохо, или вообще не подключается. Так же наблюдается плохая совместимость с русскими авто. Помимо всего прочего он не позволяет проводить диагностику с помощью специализированных и малораспространённых программ. Популярные программы (например — ScanMaster ELM или Torque) с ним работают хорошо.

Вывод: адаптер версии 2.1 можно покупать только для достаточно свежих иномарок (но не для Ford и Mazda), и при этом использовать только популярные программы (например ScanMaster ELM, Torque), в противном случае выбирайте только версию 1.5, тем более, что разница в цене не такая существенная, а поддержка автомобилей и программ гораздо шире.

Все ELM327 адаптеры, которые мы продаём — версии 1.5, за исключением тех, где на странице товара есть выбор. Там Вы можете сами выбрать, какую версию купить, 1.5 или 2.1.

CVTz50

Программа CVTz50 позволяет считывать и сбрасывать ошибки вариатора и двигателя, обнулять счетчики износа масла вариатора, настраивать уровень торможения двигателем, корректировать обороты холостого хода и угол опережения зажигания, проводить мониторинг параметров работы вариатора, включая старение масла, ошибки, давление, температуру, передаточные отношения. Программа отображает помесячную статистику температурного режима вариатора, оценивает уровень давления при определенных обстоятельствах, фиксирует случаи неудавшихся попыток переключения передач, а также подсчитывает пробег автомобиля, расход топлива и динамику старения жидкости вариатора. Программа предназначена для автомобилей «Ниссан».

7 лучших диагностических автосканеров с AliExpress

Современные автомобили оснащаются все более сложными электронными блоками и системами. Для того чтобы проверить работоспособность всех этих систем и в случае необходимости удалить ошибки требуется диагностическое оборудование.

Оригинальное дилерское оборудование для автомобиля любой марки стоит очень дорого. Поэтому чтобы сэкономить мы поищем аналоги на Алиэкспресс. Сегодня рассмотрим самые популярные диагностические сканеры и что они умеют.

Авто диагностика в несколько урезанном варианте. Вполне подойдет для начинающего автолюбителя. Сканер считывает и сбрасывает ошибки, прочитает основные параметры работы двигателя в реальном времени. Также может читать параметры вариаторов. Работает со смартфоном по Bluetooth или WiFi.

Важно! Нужно покупать адаптер ЕЛМ именно версии 1.5. Версия 2.1 из за применения более дешевого чипа он не будет нормально работать

MiniVCI J2534 на чипе FT232RL через разъем OBD2. Цена: от 910 рублей. КУПИТЬ

Сканер шнурок подключается через компьютер работает со всеми марками авто, которые поддерживают протокол передачи данных SAEJ2534 (Pass-Thru), это автомобили — тойота, лексус, мазда, форд и другие. Обычно прилагается диск с программами под эти марки, либо в интернете можно скачать бесплатные программы. Есть возможность проводить перепрограммирование. На некоторых автомобилях сканер может видеть не все блоки.

Autocom CDP Pro Plus сканер bluetooth OBD2. Цена: от 2600 рублей. КУПИТЬ

Профессиональный мультимарочный сканер сканирует все блоки на любых автомобилях. Прилагается диск с актуальными базами авто до 2014 года выпуска. Для подключения требуется компьютер.

VCDS VAGCOM 12,12 VCDS HEX+CAN OBD2 . Цена: от 1068 рублей. КУПИТЬ

Диагностический сканер USB OBD2 дилерского уровня по автомобилям VAG (Ауди, Фольксваген, Шкода, Сеат, Порше). База авто на диске до 2014 года выпуска. Диагностический шнурок читает все блоки на ВАГ, делает любые адаптации и перепрограммирование. Подключается по USB через ноутбук.

Сканер диагностика VCDS

Autel MAXIDAS DS808 OBD2. Цена: от 48 600 рублей. КУПИТЬ

Мультимарочный диагностический инструмент для профессиональных диагностов и автосервисов. Хорошо диагностирует любые марки автомобилей, в том числе и премиум класса. Поставляется в комплекте с 7 дюймовым планшетом.

Сканер Autel MAXIDAS

Launch X431 Diagun IV OBD2 Bluetooth Wi-Fi в кейсе. Цена: от 53 500 рублей. КУПИТЬ

Лучший диагностический сканер по 220 маркам авто. Частые обновления баз данных. Чтение ошибок, с расшифровкой и поиском через интернет. Адаптации, потоки данных в режиме реального времени с графиками параметров. На алиэкспресс теперь можно купить только в виде набора с планшетом. На Авито можно ещё найти варианты за 20000 рублей сканера Launch Х431 Pro без планшета. Подключить устройство можно к любому смартфону через Bluetooth.

Launch X431 Diagun IV

С какими автомобилями совместим сканер

Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

  • Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
  • Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

  • SAE J1850 PWM/VPW;
  • ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
  • SAE J1939.

Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Поддержка протоколов и совместимость с автомобилями

Связь адаптера с ЭБУ осуществляется с помощью, протоколов совместимых с OBD2, обеспечивающих правильную последовательность подключения. По сути, здесь речь идет о группе, совместимых с OBD2, протоколов — ISO 15765-4, ISO 14230-4, ISO 9141-2, J1850 PWM. Каждый из них поддерживается ЭБУ целого ряда моделей мировых автопроизводителей. Найти список авто, для которых подходит сканер можно на сайте продавцов сканеров.

Дистанционно связываться по блютузу, согласно ISO протоколу, могут только Android устройства. С носителями на других платформах, в том числе и персональными компьютерами и ноутбуками, связь лучше осуществлять либо по USB, либо по  Wi-Fi- каналам, чтобы избежать различных помех и прерываний процесса.

Современный стандартный разъем, с поддержкой OBD2 протокола – это продукт технической эволюции. «Предком» его был «дженералмоторский» протокол  ALDL. После предъявления законодательством США требований по контролю загрязнения окружающей среды, в 1996 году, были разработаны стандарты по выбросам выхлопных газов в атмосферу. Эти нормативы легли в основу протокола OBD1, а затем усовершенствовались в группу стандартов протокола OBD2.

За соединенными штатами потянулся весь остальной мировой автопром. Европа перешла на этот стандарт с 2001 года, Япония – 2000 год, Китай – 2008г. в автомобилях с бензиновым двигателем и через год на дизелях. Российский автопром стал снабжать свою продукцию этим разъемом с 2010 года. Автомобили старше этого возраста используют 14 канальный разъем, поэтому подключение к ним требует дополнительных переходников. Они адаптируют к стандарту 14-ти, 20-ти и даже 22-ух пиновые разъемы.

Фактически, OBD2 представляет собой симбиоз взаимно совместимых протоколов, отличающихся скоростью обмена информацией. К ним относятся:

  • Высокоскоростные – CAN, SAE, PWM и J1850.
  • Низкоскоростные
  • Остальные виды – EOBD 2, JOBD

Напрашивается вывод о том, что прежде чем приобретать тот или иной тестирующий прибор, необходимо проверить его совместимость с ЭБУ вашего автомобиля, сверив по таблице совместимости (свободно доступен на просторах Web).

Для проверки совместимости сканера elm327 с ЭБУ вашей машины можно воспользоваться базой, созданная и постоянно обновляемая разработчиками. В ней нужно выбрать из перечня производителя, год выпуска и модель вашего автомобиля. После нажатия на кнопку «проверить» к вашим услугам всплывает вкладка данного бренда сканера. В списке совместимых с ним авто, найдите марку вашей машины. Стоит отметить, что все модели, выпущенные после 2004 года, без исключения, могут быть подключены elm327.

В интернете можно найти таблицу совмещенных со сканером программ, где показано оптимальное, для каждой марки авто, программное обеспечение вашего сканера.

Заключение

Из приведенной мной инструкции видно, что диагностика автомобиля это несложная процедура. Всего в несколько легких действий Вы сможете самостоятельно диагностировать автомобиль и при необходимости сбросить ошибки. Так-же можно изучать характеристики автомобиля, по их результатам выявляются более серьезные поломки. Зачем платить кому-то деньги, если вы и сами с легкостью сможете вылечить свой автомобиль. А если и не получиться самостоятельно устранить дефект в автомобиле, то на сервис Вы поедите уже с проблемой, так как знаете что конкретно у Вас сломано. В таком случае сервису будет сложнее содрать с Вас деньги за дополнительные услуги или вовсе Вас обмануть! Как Вам такая ситуация? Автомобиль сломался далеко от сервиса, а поломка очень простая (например от вибрации выскочила фишка с датчика). Можно только представить сколько в таком случае этот копеечный сканер сэкономит Вам денег!

Обзоры Семейных автомобилей на нашем портале

2 238

7+

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
