Автомобильный тахометр – переключайте передачи вовремя

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному  выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

• при продолжительной работе мотора возникающие вибрации могут испортить прибор;
• неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Когда выполнять переключение

Переключение должно осуществляться плавно, но одновременно быстро.

Многих справедливо интересует, когда именно нужно осуществлять переход с одной скорости на другую. Хотя машины и коробки есть разные, существует усредненные показатели. А именно:

• Первая скорость предназначена в основном для старта, и для активной езды не используется. Актуальная скорость здесь от 0 до 20 километров в час;
• Вторая скорость разгонная и служит для передвижения на малой скорости в диапазоне от 20 до 40 километров;
• На третью водитель должен переходить, когда требуется разогнаться с 40 до 60 километров в час;
• Четвертая подходит для скоростей от 60 до 80 километров в час;
• Пятая и шестая скорость для движения более 80 километров в час.

Эти цифры условные и средние, поскольку существует целый ряд других факторов, влияющих на езду.

Представленная схема актуальна для машин, которые не нагружены и движутся по дороге без сопротивления в виде песка, глубокого снега или крутого подъема. Если же такие сопротивления есть, тогда переходить на следующую передачу рекомендуется немного позже.

Автомобилисты и автоинструкторы разработали полезную памятку, которую рекомендуют запомнить новичку. Суть заключается в следующем:

• Первую передачу всегда рекомендуется использовать исключительно для того, чтобы тронуться с места;
• После старта следует сразу же включать вторую скорость;
• Вторая передача служит в качестве разгонной скорости на МКПП;
• Третья является оптимальной при обгонах;
• Четвертая лучше всего проявляет себя при езде в городских условиях;
• Пятая и шестая служат для скоростных трасс, шоссе и автомагистралей.

Также при необходимости вы можете осуществлять переключение не по порядку, сбрасывая с высшей на низшую, чтобы затормозить двигателем.

В сети есть целый ряд наглядных видео о том, как на автомобиле с механикой следует правильно орудовать рычагом переключения скоростей. Детально рассматриваются как повышенные, так и пониженные передачи.

Отличия по методу подключения

Вот тут отличие между тахометрами сводится к изюминкам подключения. Штатные тахометры в большинстве случаев приобретают данные от датчика, установленного около коленчатого вала (у инжекторных авто для этого может употребляться датчик положения коленвала).

Выносной же тахометр может применять для получения информации об оборотах коленчатого вала самые системы и разные узлы. Так, для работы для того чтобы тахометра смогут употребляться совокупность зажигания, генератор, ЭБУ.

В первом случае тахометр подключается к трамблёру и катушке зажигания, от них и берется импульс, что в будущем будет преобразован в показания оборотов. Работа для того чтобы датчика достаточно несложна. За один оборот коленчатого вала воспламенение смеси проходит в двух цилиндрах, другими словами катушка за это воздействие подаст два импульса, нужные для образования искрового разряда на свечах.

Эти же два импульса и считываются тахометром. Потому, что импульсы берутся от трамблёра и катушки, то таковой тип тахометра подходит лишь для карбюраторных авто.

Для дизелей же хорошим вариантом есть тахометр, приобретающий импульсы с генератора. Для этого на многих генераторах, устанавливаемых на дизельные авто, имеется особый вывод, к которому и подключается тахометр. А потом все то же самое, импульсы поступают на датчик, он их обрабатывает и в следствии выводится информация об оборотах мотора.

Любопытно, что тахометры, предназначенные для подключения к генератору, оснащаются подстроечными потенциометрами, которыми регулируется его работа. И этому имеется простое объяснение. Таковой тип тахометров есть универсальным и его возможно смонтировать на любое авто. Но на различных моделях передаточное соотношение между шкивами генератора и коленчатого вала отличаются.

В случае если несложнее, то на различных автомобилях скорость вращения ротора генератора отличается из-за отличия в диаметрах шкивов. Дабы показания тахометра были корректными, при помощи потенциометров регулируют напряжение датчика, другими словами выставляют показания оборотов коленчатого вала.

Третий тип выносных тахометров подключается к ЭБУ. Данный вариант подходит для инжекторных авто. В том месте все легко, на ЭБУ имеется отдельный выход для подключения тахометра, от него он и берет импульсы, каковые со своей стороны идут от датчика положения коленчатого вала.

Как подключить автомобильный тахометр своими руками

Главная функция тахометра в машине — это определение правильной передачи, что положительно влияет на срок службы двигателя. В большинство автомобилей при сборке встраивают аналоговый тахометр.

Водитель смотрит на приближающуюся к красной черте стрелке и знает, когда необходимо переключиться на повышенную передачу.

Не во всех автомобилях есть удовлетворяющий владельца тип прибора, поэтому просто необходимо разобраться в вопросе какие есть и как подключить тахометр.

Знаете ли вы? Термин «тахометр» произошёл от греческого τάχος — скорость и μέτρον— мера.

Есть два вида тахометров: цифровой и аналоговый.

Первый выглядит как маленький экран, на котором водитель может видеть все необходимые ему данные во время движения.

Второй проще и выглядит, как табло со стрелками и значениями.

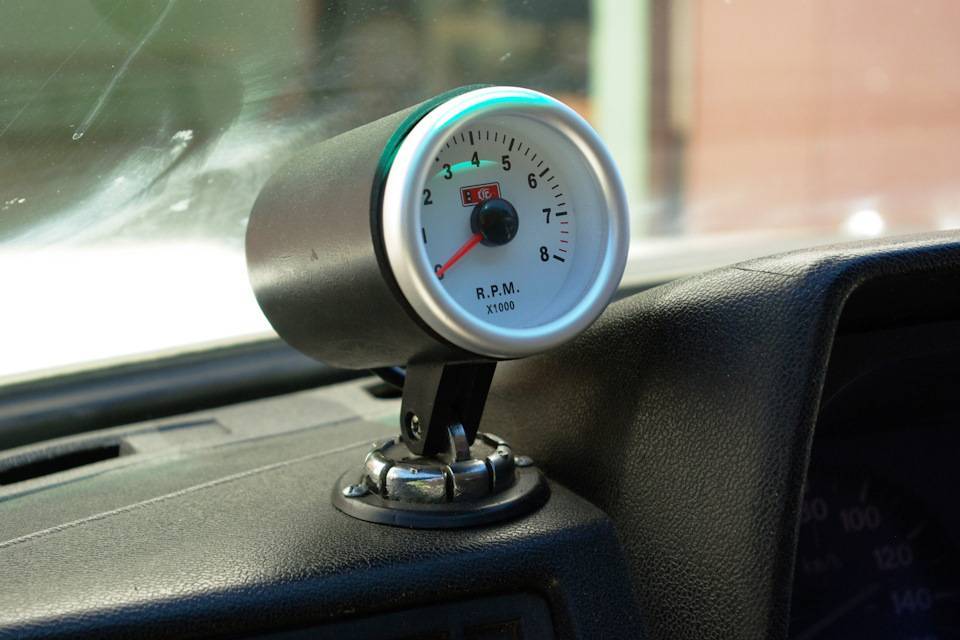

Выносной тахометр устанавливают на передней панели автомобиля. Для большего удобства размещения, у такого устройства имеется ножка для закрепления на панели.

Кроме того их стильный вид придаёт машине элегантности.

Штатный тахометр встраивается в приборную панель автомобиля. Этот прибор более удобен, так как водителю проще воспринимать движение одной стрелки, а не нескольких показателей во время движения. Штатный тахометр чаще используется в автомобилях, а производители электронных приборов выпускают наборы для самостоятельной комплектации машин.

Как подключить тахометр через ЭБУ Если у вашей машины не карбюраторный двигатель, а инжектор тахометр подсоединяется не к зажиганию. В этом случае вам нужно подключать к контролёру блока управления двигателем.

Схема подключения тахометра проста: отведите массу на кузов (землю), плюс от прибора подведите к плюсу зажигания. Тахометр имеет два входа: первый идёт на блок управления, второй — на датчик положения коленвала.

Прибор, подключённый к ЭБУ, будет считывать импульсы непосредственно с контролёра блока управления.

Схема подключения тахометра на бензиновый двигатель

Закрепите механизм на его месте (место расположения определяется видом устройства). Чёрный провод подсоедините к массе (кузову) автомобиля. Провод красного цвета соедините с клеммой замка зажигания, подающей напряжение 12 Вт во время работы системы зажигания.

Третий провод может быть любого цвета. Поскольку система зажигания есть контактная и бесконтактная, рассмотрим, куда подключать тахометр в обеих. При контактной системе — прибор подключается к прерывателю трамблёра. Во второй системе — к коммутатору напряжения.

Если в машине предусмотрена подсветка дисплея, тахометр подключается к имеющейся для этого клемме в замке зажигания.

Как подключить тахометр к дизелю

Поскольку процесс трудоёмкий, проводить его нужно на смотровой яме. Первый пункт работы — демонтаж защитного кожуха генератора, старайтесь избежать попадания грязи. Вторым этапом идёт подключение тахометра к генератору на дизеле. Для этого на корпусе генератора найдите клемму обозначенную буквой «W» и подключите к ней выход прибора.

Внимание! Обязательно нужно замкнуть контакт, отходящий от маслонасоса. Если этого не сделать тахометр может «врать». Случается, что выше обозначенную клемму найти невозможно

В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке

Случается, что выше обозначенную клемму найти невозможно. В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке.

Как проверить тахометр на работоспособность

Мы разобрались, как подключить тахометр на дизельный и карбюраторный двигатель. Теперь рассмотрим причины поломок устройства.

Вы заметили проблемы в работе измерительного прибора, например прыгающую в разные стороны стрелку. Может быть несколько причин поломки. При длительной работе двигателя возникает вибрация, которая может привести к поломке дисплея.

Следующей причиной может быть окисление контактной группы электропроводки, повреждение её изоляции или отсоединение от наконечников. Всё это видимые причины, которые необходимо сразу же устранить. Если поломан сам датчик — нужна замена.

Интересно! Сконструировал тахометр американец Кёртис Виддер в 1903 году.

Подключение устройства своими руками

Не все разбираются в электронике, но уметь подключать измерительный аппарат все-таки желательно. Это не вызовет сложностей, ведь проводов лишь три. Первое, что следует сделать – это взять провод от тахометра в подкапотное пространство. Проще всего это получится сделать через отверстие троса спидометра. Дальше понадобится кусок проволоки. Она должна быть где-то один метр длиной, тонкая и жесткая. С одного конца при помощи изоленты закрепите провод от прибора. Старайтесь работать аккуратно. Другой конец проволоки аккуратно вставьте в отверстия троса и толкайте. Подключение электронного тахометра можно осуществить следующим образом. Плюсовой провод подключается к катушке зажигания (контакт Б). Сигнальный провод подключите к контакту К все той же катушки. Минус соедините с массой. Работайте максимально аккуратно, провода очень тонкие и очень ненадежные.

Прибор для измерения частоты вращения двигателя.

Тахометр

В последнее время стала очень актуальна проблема контроля оборотов двигателя автомобиля. Ранее предложенные схемы имеют ряд недостатков, связанных с большим количеством элементов, большим потребляемым током и возможностью контроля оборотов двигателя только в цифровой форме.

Тахометр-2 или Тахометр своими руками

Предлагаемый ниже тахометр вы можете собрать своими руками, прибор весьма прост по схеме, но обладает хорошими техническими характеристиками, собран на доступных компонентах. Тахометр может оказаться очень полезным при регулировочных операциях с электронными блоками зажигания двигателя автомобиля, при точной установке порогов срабатывания экономайзера и др.

Тахометр-3

Предлагаю простой, но надежно работающий на моем автомобиле “Форд-Эскорт” электронный тахометр. Прибор имеет двухразрядный цифровой индикатор, показывающий число тысяч и .сотен оборотов в минуту. Питается тахометр от бортовой сети автомобиля и потребляет ток 0,45А.

Электронный тахометр для автомобиля

Водителю иногда интересно знать, какое число оборотов развивает двигатель автомашины. Определить это можно с помощью несложного электронного тахометра (рис. 1), измерительного прибора, шкала которого градуирована в числах оборотов двигателя. Его удобно расположить поблизости от рулевого управления.

Электронный тахометр для мотоцикла

Во многих мотоциклах, мопедах, мотонартах и другой мототехиике отсутствует такой важный прибор как тахометр. Предлагаю простой и надежный электронный тахометр. Он рассчитан на работу с одноцилиндровым двухтактным двигателем внутреннего сгорания с контактной или бесконтактной системой зажигания и позволяет измерять частоту вращения коленчатого вала до 10000 об/мин.

Тахометр на Arduino

Тахометр – это полезный инструмент для подсчета RPM (оборотов в минуту) колеса или всего, что крутится. Самый простой способ сделать тахометр – это использовать ИК передатчик и приемник. В этой статье мы рассмотрим, как использовать ИК-передатчик и приемник для изготовления тахометра с применением Arduino. Результат отображается на ЖК-дисплее 16х2.

Простой тахометр с большими цифрами на ATmega8 и LCD 16×2

Предлагаю вариант тахометра на AVR микроконтроллере с большими цифрами на символьном дисплее. Цифры выстраиваются из отдельных сегментов на всю высоту дисплея, что делает показания прибора более читабельными. Рассчитывался на диапазон измерения от 300 до 9999 оборотов в минуту. Но получилось так, что при более высоких (от 10000) об/мин, младший разряд сдвигается за пределы экрана и прибор показывает количество оборотов в минуту, делённое на 10.

Начнем с определений. Что такое тахометр в автомобиле? Это прибор, фиксирующий частоту вращения коленчатого вала в автомобиле.

Разумеется, его применение не ограничено только автотранспортом. Определение количества оборотов в минуту необходимо при работе с различными механизмами:

• турбина самолета
• вал корабельной силовой установки
• генераторы электростанций
• фрезерные и токарные станки высокой точности
• буровые установки
• приборы учета электроэнергии и воды.

Кроме того, приборы для измерения частоты вращения применяются в научно-исследовательской работе. Любой тахометр состоит из двух частей:

1. Датчик вращения снимает показания с вала – объекта измерения
2. Сигнальное устройство либо подает команду на управляющую схему механизма, либо просто выводит данные на стрелочный прибор (цифровое табло).

Основная функция тахометра

Основной функцией тахометра следует считать облегчение выбора правильной передачи, что, безусловно, продлевает ресурс двигателя. О том каковы должны быть обороты двигателя при переключении передач, при поступательном движении, при торможении (ускорении) можно говорить долго. Следует помнить, что практические советы для дизеля грузового автомобиля не подойдут к бензиновому 16-клапанному мотору легкового авто. Ограничимся основными из них.

На низких оборотах меньше расхода топлива, но это справедливо лишь отчасти.

Тяговое усилие двигателя на низких оборотах не высоко. При необходимости совершить обгон или преодолеть сколь-нибудь серьезный подъем, любитель такого стиля будет вынужден прижимать педаль газа к полу. Смесь в этом случае обогащается, и вся достигнутая экономия вылетает в выхлопную трубу.

Другой аспект: ресурс двигателя. При первом приближении, ответ очевиден: меньше скорость вращения двигателя – меньше и относительные скорости движения деталей, естественно уменьшается износ. Но есть «подводные камни». Работа масляного насоса напрямую связана с количество оборотов. Малые обороты двигателя приводят к «масляному голоданию» вкладышей. Они начинают изнашиваться. При этом износ будет прогрессировать по мере увеличения зазоров.

Следует знать, что при движении на низких оборотах неизбежны ударные нагрузки, как в двигателе, так и трансмиссии (попробуйте отпустить педаль сцепления при малом газе, машина станет неестественно прыгать), что также ни к чему хорошему не приводит.

Другая сторона медали: длительная работа при нахождении стрелки тахометра у красного сектора (более 4000 об/мин) двигателю на пользу не пойдет.

Задействованные в процессе системы охлаждения и смазки работают без малейшего запаса прочности. При возникновении не критичных дефектов (забился радиатор, вышел из строя термостат) – стрелка, указывающая температуру двигателя, переместиться в красную зону. Некачественное масло или закупоренные грязью каналы смазки «обеспечат» задиры на деталях. Проблемы могут оказаться еще более серьезными: вплоть до выхода из строя распределительного вала. Любителям быстрой езды категорически не следует выпускать из виду показания тахометра и указателя температуры. Полностью исправный мотор, в который залито качественное масло, максимальные нагрузки перенесет без труда. Да, его ресурс понижается, но без катастрофических последствий.

Как всегда следует придерживаться золотой середины. Требуемое количество оборотов зависит от конкретной ситуации. Специалисты отмечают, что оптимальный режим находится в диапазоне от трети до трех четвертей количества оборотов при максимальной мощности. Как правило, для большинства легковых современных автомобилей показатель составляет от 2500 до 4000 об/мин.

Покупка тахометра

Не рекомендуется покупать тахометры китайского производства, они часто имеют погрешность в своих показаниях. Из отечественных производителей можно выбрать или «Амфитон», они проверены временем и продаются по доступной цене

Из зарубежных представителей внимание можно обратить на Helios и Bosh

Если вы хотите, чтобы ваш тахометр прослужил вам долгие годы, то придется потратить немало усилий и времени. Выбирать нужно очень внимательно. Фирменные приборы обойдутся вам недешево, но качество товара будет на высоте.

О механике и автоматах

Несмотря на то, что автоматические коробки передач перестали быть диковинкой для наших сограждан, традиционная механика по-прежнему популярна и распространена

Чтобы не пришлось тратиться на новую коробку передач, важно понять основные правила и приемы плавного переключения скоростей

Механика предназначена для плавного и равномерного распределения крутящего момента, которое вырабатывает двигатель. Ручная коробка, которую принято называть механической, обычно включает в себя от 4 до 6 различных передач, но чаще всего на современных автомобилях их 5. Это не считая задней скорости, которая еще называется реверсом. Именно сцепление является связующим элементом между двигателем и коробкой. В зацеплении с коленчатым валом, который постоянно вращается, находится первичный вал КПП. Именно сцепление позволяет без рывков разъединять эти узлы и соединять снова.

Самостоятельное изготовление

Выносной тахометр нужен для того же что и интегрированный в панель – отображать обороты коленчатого вала. Сделать его можно как для четырехтактного, так и для двухтактного двигателя. Последнее актуально для стареньких мопедов или мотоциклов. Заполучить себе выносной тахометр можно двумя способами:

• Купить готовый.
• Сделать самому.

Сделав же его самому можно будет быть уверенным в его работоспособности и точности его показаний. Дело в том, что очень дешевые выносные тахометры, как правило, очень врут. А более дорогие не всем по карману. Именно в таком случае будет удобно сделать самодельный тахометр.

Процесс изготовления

Как мы уже поняли, бывает так что тахометр попросту отсутствует. В этом случае придется заняться самостоятельным изготовлением. Найти в интернете можно массу инструкций, но мы выработали самую оптимальную и подробно описали как все правильно и аккуратно сделать.

Итак, начнем со сбора необходимых инструментов и деталей. Нам понадобится:

• Механизм тахометра двигателя от подходящей машины (например, от такой же машины, но той версии, где тахометр был установлен).
• Жестяная баночка или любой подходящий по размеру корпус.
• Ножницы по металлу.
• Клей, монтажная пена и краска.
• Шпатель, шпатлевка и скотч.
• Фен и острый нож.

Сначала нам нужно подогнать корпус плотно под механизм тахометра двигателя, чтобы не было никаких люфтов. Если механизм сильно утапливается в корпусе, то придется ножницами срезать все лишнее чтобы было красиво. Нужно будет резать так чтобы не получалось зазубрин и острых краев. Если все-таки нечаянно выйдет острый край — придётся его шлифовать до ровной поверхности.

Теперь монтажной пеной заполняем внутреннюю полость корпуса будущего тахометра двигателя и наружную поверхность в том месте где будет крепится к панели. После того как пена высохнет можно ножом предать любую красивую форму корпусу. Внутри же нужно сделать пространство таким, чтобы механизм плотно садился и не двигался. Также нужно не забыть об отверстиях для проводов. Заранее примерьте корпус на панели и продумайте как будут прокладываться провода и где удобнее будет сделать эти самые отверстия.

Для этого его обтягиваем стеклотканью и заливаем весь эпоксидным клеем. Клею нужно дать просохнуть не менее суток, к дальнейшим работам приступать пока что будет нельзя — можно повредить заготовку. Теперь нужно зашпаклевать заготовку тахометра двигателя. Этому этапу нужно уделить максимум времени, так как дальше будет идти покраска и заготовка должна быть максимально ровной и гладкой, чтобы все выглядело прилично. Красить, в принципе, можно в любой цвет, но желательно в цвет панели автомобиля, на котором будет размешаться тахометр двигателя.

Если же тахометр для двухтактного мотоцикла и находится ему придется всегда на улице, то краску придется выбирать максимально стойкую чтобы она выдерживала все возможные изменения погоды и особенности эксплуатации мотоцикла. Все, теперь нужно разместить механизм внутри корпуса, вывести провода и подключить их к машине. После проверки, если все нормально, то приклеиваем корпус к выбранному месту на панели.

Где применяется тахометр

Хотя обычно тахометром называют прибор, расположенный именно в автомобиле, спектр использования его очень обширен. Он повсеместно используется для считывания скорости оборотов подвижных деталей в механизмах, станках, агрегатах (дисков, разных валов и др. ).

Помимо этого, устройство применяют при расчетах изнашивания механизмов, элементов оборудования, сырья в работе конвейеров, жидких и газообразных сред в трубах. При обкатке машин и станков, для измерения времени работы оборудования.

Результат проверки может быть переведен в понятные только водителю измерения в метрах и минутах.
