Характеристики
Закрытый герметичный корпус — это то, чем отличается обслуживаемый аккумулятор от необслуживаемого. Устройство таких батарей следующее:

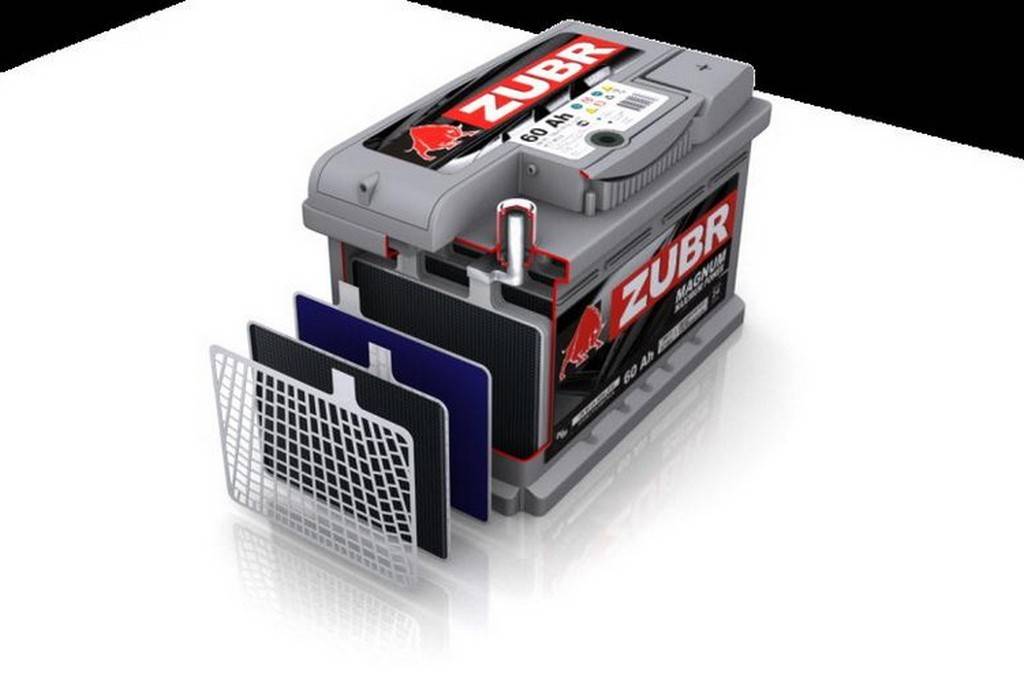

- Отрицательно и положительно заряженные решетчатые свинцовые пластины.
- Банки – отдельные емкости с находящимися в них пластинами.
- Электролит.
- Корпус с клеммами, обычно без пробок, но со смотровыми глазками.
Решетчатая конструкция насыщается электролитом и создает химическую реакцию. Для разделения заряженных электродов внутри корпуса установлен сепаратор.
Корпус батареи изготовлен из надежного материала для обеспечения целостности внутренней конструкции и отличается устойчивостью к химическому влиянию.
Одним из критериев при покупке аккумулятора служит длительность его использования. Гарантированная работа необслуживаемых стартовых батарей составляет 5-6 лет.
Чтобы грамотно использовать такое изделие, нужно соблюдать некоторые условия:
- Заряд батареи производить строго по инструкции. Необслуживаемые аккумуляторы чувствительны к перепадам напряжения. Оно при зарядке не должно превышать 14,5 вольт.
- Иметь исправную работу бортовых приборов автомобиля.
- Учитывать перепады температуры. В сильные морозы желательно снимать аккумулятор, так как при малом заряде электролит может замерзнуть и вспучить банки.
- Учитывать особенности вашего типа езды.
Параметры маркировки
Шифр маркировки будет зависеть не только от страны производителя, но и от типа батареи. Разные аккумуляторы применяются для разных целей. Есть стартерные батареи, которые предназначены для использования в автомобилях. Есть более мощные, сухозаряженные и другие. Все эти параметры должны указываться для покупателя.
Маркировка АКБ
Как правило, маркировка должна содержать следующую информацию:
- название и страну производителя;
- емкость аккумуляторной батареи;
- номинальное напряжение, ток холодной прокрутки;
- тип АКБ;
- дата и год выпуска;
- количество элементов (банок), находящихся в корпусе батареи;
- полярность контактов;
- буквенные символы, которые показывают такие параметры, как заряженность или обслуживание.
Каждый стандарт имеет свои общие черты, но и свои особенности
Например, очень важно уметь прочитать дату изготовления. Ведь аккумулятор должен храниться в особых условиях и при определенной температуре. Неправильное хранение может сказаться на качестве батареи
Поэтому лучше выбирать свежие аккумуляторы с полной зарядкой
Неправильное хранение может сказаться на качестве батареи. Поэтому лучше выбирать свежие аккумуляторы с полной зарядкой.
Дата изготовления
На каждом аккумуляторе должна быть указана маркировка года выпуска аккумулятора и дата. Единого ГОСТ или стандарта нет, поэтому производители выставляют маркировку даты выпуска аккумулятора так, как считают удобным для покупателя.

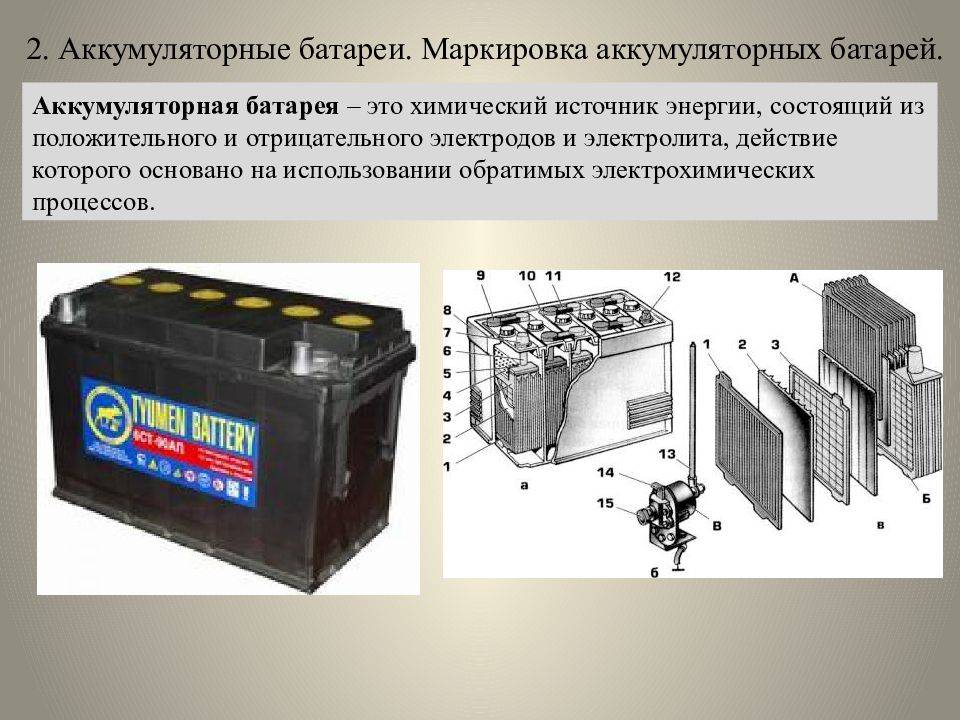

Основные части аккумулятора
Примером может послужить расшифровка маркировки даты на батареях Bosch и Varta (примером можно взять маркировку С0С453032):
- Буква означает завод и страну, в которой был произведен аккумулятор (C – Чехия).
- 0 – номер конвейера, на котором осуществлялась сборка.
- Буква, обозначающая тип заказа: индивидуальный, опт, для автомобильного концерна.
- 4 – означает, что АКБ выпущена в 2014 году.
- 53 обозначают месяц выпуска. В конкретном примере 53 – месяц Май.
Итог можно подвести следующий: если ознакомиться с маркировкой и достаточно хорошо изучить – выбор аккумуляторной батареи любого типа перестанет быть проблемой, и никто не сможет обмануть вас «полезными советами», которые будут выгодны только продавцам.
Российская
Отечественные производители наносят маркировку не просто по общепринятой договорённости – правительством введён ГОСТ, который строго определяет, в каком порядке и какие данные должны быть нанесены на аккумулятор.
Маркировка АКБ
Согласно ГОСТ на автомобильном аккумуляторе должны быть нанесены следующие обозначения в соответствующем порядке — примером послужит 6СТ60АП3 – при расшифровке, это будет значить:
- Обозначает, какое количество банок имеет выбранный аккумулятор (6).
- Определяет назначение АКБ, и позволяет подобрать подходящий. Для автомобилей должно стоять значение СТ – стартерная батарея.
- Третья цифра обозначает ёмкость АКБ (60);
- Последняя группа в обозначении (АП3), указывает на исполнение батареи.
Маркировка даты выпуска аккумулятора
Маркировка автомобильных аккумуляторов
02.03.2016
AKOM, Россия (АКОМ, Bravo). Дата изготовления нанесена на верхнюю часть крышки, состоит из 6 цифр и одной буквы, расшифровывается следующим образом: первые две цифры это месяц, 3-4 цифры – год и 5-6 цифры – день изготовления. Например, маркировка 0816 23 С будет читаться как 23 августа 2016г.Autopart, Польша (Atlant, Autopart, Redox, Volat, Maff). Правый верхний угол крышки, первая цифра – год, вторая и третья цифры – неделя изготовления аккумулятора. Banner, Австрия (Banner, Duracell). На крышке 2 кода по 5 символов, в левом зашифрована дата изготовления. 1-2 символы – неделя, 3-4 – год изготовления. A=0, B=1, C=2, D=3, E=4, F=5, G=6, H=7, J=8, K=9. Например, коды – ADBGM AAO9H, дата изготовления – 03 неделя 2016 года.Exide Technologies (Exide, Centra, Deta, Hagen, Tudor, Sonnenchein, Zubr, American, Fulmen, Sonnak, Энергасила, Patron). Код выжжен на крышке. Первая цифра — год выпуска, второй символ (буква) – месяц (А-январь, В-февраль, С-март, D-апрель, и т.д.), 4-5й символы (цифры) – число месяца. Например: 4JF24C1 – 24 октября 2014г. С 2015г на Пинском аккумуляторном заводе ввели новую маркировку, теперь код выглядит как F60XXYY или F60XXXYY, где XX/XXX – номер дня заливки/зарядки аккумулятора, начиная с 1 апреля 2015г. Например, F6011211 – середина июля 2015г.Fiamm (AAA, Akuma, Baren, Fiamm, Uranio). 6-значный код на крышке. Первая цифра – год, вторая и третья цифры – неделя изготовления, 4я цифра – номер дня недели.Ista (Ista, Volta). На верхнюю поверхность крышки аккумуляторной батареи наносится контактно-тепловым способом клеймо из 10 цифр:XXXX XXXXXX, где 2я цифра означает год изготовления, 3 и 4я цифры – неделю изготовления.Johnson Controls (Bosch, Varta, AD, Energizer, Edcon, Gigawatt, Tenax, Thomas, AFA плюс ещё множество брендов и заводские аккумуляторы многих производителей в Европе (например Mercedes-Benz)). Дата производства и завод-изготовитель указаны в заводском коде, выбитом на крышке аккумулятора. Код состоит из 24-х символов, первая буква означает территориальное расположение завода JC: H – Ганновер, Германия; Z – Цвикау, Германия; С – Ческа-Липа, Чехия; E – Бургос, Испания; G – Гвардамар, Испания; S – Сарргемин, Франция; R – Руан, Франция. 4-я цифра означает год выпуска, 5-я и 6-я код месяца выпуска: 17-январь, 18-февраль, 19-март, 20-апрель, 53-май, 54-июнь, 55-июль, 56-август, 57-сентябрь, 58-октябрь, 59-ноябрь, 60-декабрь. 7-я и 8-я цифра – число месяца, 9-я цифра – смена.Johnson Controls (Optima). Дата производства указана в коде, выдавленном на пластике боковой стороны. 4 цифры, первая обозначает год выпуска, вторая-четвертая день, например 7003 – 3 января 2017 года.Kainar (Bars, Erginex, Kainar, Uragan). Дата производства указана в цифровом коде, выжженном на пластике крышки. Сначала идёт модель аккумулятора, потом день и год производства. Например 6032870820 – Kainar 60Ач, изготовленный в 328й день 2017 года.Megatex, Украина (A-Mega, 555, Autojet, Tokler, Energy Box, Fire Bull, Magic Energy, Power Impulse, Top Car, Viking, Virbac, Start ECO, Dilen Electric, Mercury). Код даты на крышке аккумулятора cостоит из пяти цифр. Первые три цифры означают номер дня выпуска в году, четвертая-пятая цифры – год изготовления. Например, “047/13” расшифровывается как 16 февраля 2013 года. С октября 2014 года в маркировку внесены изменения, теперь покупатели на крышке батареи могут увидеть две даты: 1)дата изготовления аккумулятора (четыре последние цифры в длинном коде), например 5/237, 2) дата заливки и зарядки батареи (пять последних цифр в коротком коде), например 252/15.TAB, Словения (Topla, TAB, Vesna, Volthor, Dimaxx, KBK, Moratti, Taxxon). Расшифровка даты выпуска: Сверху на крышке выбито 2 кода по 7 символов, в правом зашифрованы год (3-4 символы) и неделя производства (5-6 символы). Например F11501A – 1я неделя 15го года.Tubor, Россия (Titan, Cobat, Vaiper, Batrex, TopBat). Код на крышке АКБ содержит 5 символов: 1й – день недели, 2й и 3й – порядковый номер недели в году (от 01 до 53), 4й – год (латинская буква): 2011 (H), 2012 (V), 2013 (N), 2014 (Z), 2015 (P), 2016 (A), 2017 (S), 2018 (T), 2019 (X), 2020 (L), 5й – номер смены. Например: 309A2: 3 – среда, 09 – девятая неделя, A – 2016 год, аккумулятор выпущен 24 февраля 2016 года.ZAP Sznajder Batterien S.A., Польша (Sznajder, ZAP, Maff, Volat). 10-значный код на ребре крышки: три предпоследних цифры – день года, последняя цифра минус 1 – год. Например 0545320237 – 23 января 2016г.
Российская
Отечественные производители наносят маркировку не просто по общепринятой договорённости – правительством введён ГОСТ, который строго определяет, в каком порядке и какие данные должны быть нанесены на аккумулятор.
Маркировка АКБ
Согласно ГОСТ на автомобильном аккумуляторе должны быть нанесены следующие обозначения в соответствующем порядке — примером послужит 6СТ60АП3 – при расшифровке, это будет значить:
- Обозначает, какое количество банок имеет выбранный аккумулятор (6).
- Определяет назначение АКБ, и позволяет подобрать подходящий. Для автомобилей должно стоять значение СТ – стартерная батарея.
- Третья цифра обозначает ёмкость АКБ (60);
- Последняя группа в обозначении (АП3), указывает на исполнение батареи.
Маркировка даты выпуска аккумулятора
По каким технологиям изготавливают
Стремление улучшить работу свинцово-кислотных аккумуляторов привело к созданию новых технологий производства элементов. В первую очередь, это замена легирующей добавки. Вместо сурьмы сейчас широко применяется кальций. Его добавка придает свинцовым пластинам повышенную прочность, в результате появилась возможность сделать их более тонкими без потери жесткости конструкции. В электрохимических реакциях кальций не участвует. Кальциевые батареи имеют и другое достоинство – пониженная склонность к газообразованию при зарядке. Такой аккумулятор не склонен к «кипению». Это кардинально снижает расход воды во время эксплуатации. Также за последние годы популярность завоевали батареи в необслуживаемом исполнении.
Тематическое видео: Революционная твердотельная батарея от Toyota
Технология GEL
В этих аккумуляторах электролит загущен до состояния геля специальными добавками. Главное достоинство батареи – необслуживаемое исполнение и практическая невозможность пролива электролита. Даже при небольших повреждениях корпуса гель не вытечет. Также созданы условия для рекомбинации газов в толще электролита. Водород и кислород, даже если они образуются при зарядке, не улетучиваются, а реагируют в толще геля с образованием воды. Малая часть газов, не поучаствовавшая в рекомбинации, улетучивается в пространство над электролитом. Когда давление достигает определенного предела, оно сбрасывается в атмосферу через специальный клапан. Другим плюсом является возможность эксплуатации почти в любом положении. Электрохимические реакции в таком элементе не отличаются от реакций в обычном аккумуляторе, принцип работы гелевой батареи абсолютно такой же, поэтому ЭДС одного элемента составляет те же 2,1 вольта.
Главный минус АКБ с загущенным электролитом – пониженная динамика электрохимических реакций. Результатом этого становится пониженная токоотдача, которая не позволяет применять гелевые АКБ в качестве автомобильных стартерных. Зато такие батареи используют в качестве тяговых аккумуляторов, буферных элементов и в качестве источников питания, не требующих сервиса, на удаленных объектах (устройства телемеханики, ретрансляторы связи и т.п).
Необслуживаемый гелевый аккумулятор.
Более подробно в статье: Гелевый аккумулятор для автомобиля — плюсы и минусы
Технология AGM
Эта технология позволяет в полной мере использовать преимущества пластин, легированных кальцием. Тонкие пластины собирают в компактный пакет, а чтобы избежать короткого замыкания, между ними прокладывают сепаратор-разделитель, как показано на рисунке в разрезе.
Устройство батареи АГМ.
Он изготовлен из волокнистого материала (обычно, стекловолокна). Пространство между волокнами заполнено электролитом, который удерживается внутри сепаратора капиллярными силами, поэтому свободной жидкости в такой батарее тоже нет. Часть межволоконного пространства оставлена незаполненным – небольшое количество газов, которое все же образуется во время эксплуатации, рекомбинирует в этих пустотах.
Достоинством технологии AGM является наличие электролита в связанном, но в жидком виде. На динамику реакций ничего не влияет, такие АКБ обладают хорошим током холодной прокрутки. Для использования в автомобилях эти батареи подходят как нельзя лучше, а необслуживаемое исполнение удешевляет эксплуатацию.
Технология EFB
Строение аккумуляторов, изготовленных по данной технологии, является промежуточным между традиционными батареями и AGM. Пластины (обычно, каждая положительная) такой АКБ помещены в сетчатый сепаратор, который позволяет расположить электроды более компактно без риска короткого замыкания. Внутри корпуса находится электролит в свободном виде, но часть его абсорбируется сеткой разделителя, которая позволяет держать пластины постоянно смоченными раствором серной кислоты.
Кроме того, сепаратор снижает вымывание обмазки пластин и удерживает ее от осыпания, что положительно сказывается на сроке службы АКБ, увеличивая количество возможных циклов. Такие батареи обладают многими достоинствами аккумуляторов AGM, но их производство значительно дешевле.
Устройство аккумулятора EFB.
Несмотря на развитие литий-ионных технологий, кислотно-свинцовые батареи еще долго будут занимать свои ниши в сфере автономных источников питания. Предпосылками к этому служат их дешевизна, конструкция, отработанная десятилетиями, относительно долгий срок службы при эксплуатации в соответствующих условиях.
Американская маркировка
Американская маркировка следует стандартам SAE J537 и выглядит следующим образом A34650, где:
- Первая буква указывает тип АКБ (A – аккумуляторная батарея)
- Следующие две цифры указывают типоразмер и полярность (34 – пряма полярность 260х173х205 мм, 34R – обратная полярность 260х173, 2305)
| Производитель | Номер детали | Название детали |
| FURUKAWA | 55B24L | Аккумулятор малообслуживаемый B/L 12V 45 242x130x200 Super Nova |
| FURUKAWA | 80D26L | Аккумулятор малообслуживаемый A/L 12V 68 261x175x200 Super Nova |
| TITAN | 6CT551L | Аккумулятор TITAN 470 Standart 6СТ-55.1 L |
| TITAN | 6CT600L | Аккумулятор TITAN 540 Standart 6СТ-60.0 L |
| TITAN | 6CT601L | Аккумулятор TITAN 540 Standart 6СТ-60.1 L |
| TITAN | 6CT621L | Аккумулятор TITAN 570 Standart 6СТ-62.1 L |
| TITAN | 6CT751L | Аккумулятор TITAN 700 Standart 6СТ-75.1 L |
| FURUKAWA | 40B19L | Аккумулятор малообслуживаемый B/L 12V 37 190x130x200 Super Nova |
| FURUKAWA | 40B19R | Аккумулятор малообслуживаемый B/R 12V 37 190x130x200 Super Nova |
| FURUKAWA | 105D31L | Аккумулятор обслуживаемый A/L 12V 80 306x173x200 FH High Grade |
| FURUKAWA | 105D31R | Аккумулятор обслуживаемый A/R 12V 80 306x173x200 FH High Grade |
| TITAN | 6CT561VL | Аккумулятор TITAN 530 Euro Silver 6СТ-56.1 VL |
| TITAN | 6CT1351L | Аккумулятор TITAN 880 Standart 6СТ-135.1 L |
| FURUKAWA | 46B24R | Аккумулятор малообслуживаемый B/R 12V 45 242x130x200 Super Nova |
| TITAN | 6CT951VLEUS | Аккумулятор TITAN 920 Euro Silver 6СТ-95.1 VL |
| FURUKAWA | 75D23R | Аккумулятор малообслуживаемый A/R 12V 65 232x173x200 Super Nova |
| TITAN | 6CT550L | Аккумулятор TITAN 470 Standart 6СТ-55.0 L |
| TITAN | 6CT620L | Аккумулятор TITAN 570 Standart 6СТ-62.0 L |
DIN номер
Система нумерации комплектующих DIN (Германский промышленный стандарт) традиционно используется в Европе, но постепенно вытесняется системой нумерации ETN.
Например, 56049
1-я цифра – номинальное напряжение
1-2 – 6В АКБ
5-7 – 12В АКБ
2-я и 3-я цифры – номинальная емкость
560 = 60 Ач при 20-ч режиме разряда
660 = 160 Ач при 20-ч режиме разряда
Примечание: если 1-я цифра — 6, то к емкости, указанной во 2-ой и 3-ей цифре прибавляется 100 Ач; если 1-я цифра — 7, то прибавляется 200 Ач.
4-ая и 5-ая цифры – уникальный код, относящийся к производительности АКБ и ее техническим характеристикам.
Система нумерации DIN все еще используется, главным образом, в Европе для определения типа АКБ.
Деление по типам
Свинцово-кислотный автомобильный аккумулятор выпускают в различных модификациях, которые отличаются по физико-химическому состоянию электролита, составу и толщине пластин. Принято выделять:
- WET («мокрый») – классический, со стандартной комплектацией пакета и жидким электролитом;
- EBF – утолщенные электроды (1,5-2 раза);
- AGM – со стекловолоконными матами между пластинами, в который абсорбирован электролит;
- кальциевый (Ca/Ca) – оба типа электродов легированы кальцием;
- гибридный (Ca+ или HIBRID) – анод содержит сурьму, а катод – кальций.
Гелевые АКБ (GEL) с загущенно-твердым электролитом практически не выпускают в стартерной модификации из-за низких пусковых токов, в основном являются тяговыми источниками энергии для машин и устройств с приводным электродвигателем. Батареи EBF и AGM, например, аккумуляторы для автомобиля Hankook (производитель AtlasBX Co. Ltd Южная Юкерая), адаптированы под систему «старт-стоп», устойчивы к глубокому разряду и низким температурам. Кальциевые модели чувствительны к потере заряда, но генерируют максимально высокие пусковые токи и не допускают самопроизвольной утечки емкости. Гибриды сочетают положительные стороны всех технологий, но не поддерживают режим «старт-стоп» и достаточно интенсивно саморазряжаются.
Устройство и принцип работы аккумулятора
Для того, чтобы разобраться, как работает аккумулятор, необходимо знать устройство акб, что внутри аккумулятора обеспечивает работу прибора. Основной принцип работы аккумулятора заключается в разности потенциалов при погружении двух пластин в электролит. В 12-ти вольтовой батарее объединены шесть аккумуляторов, каждый из которых вырабатывает 2 вольта. Все они объединены совместным корпусом, который образует единое целое конструкции.

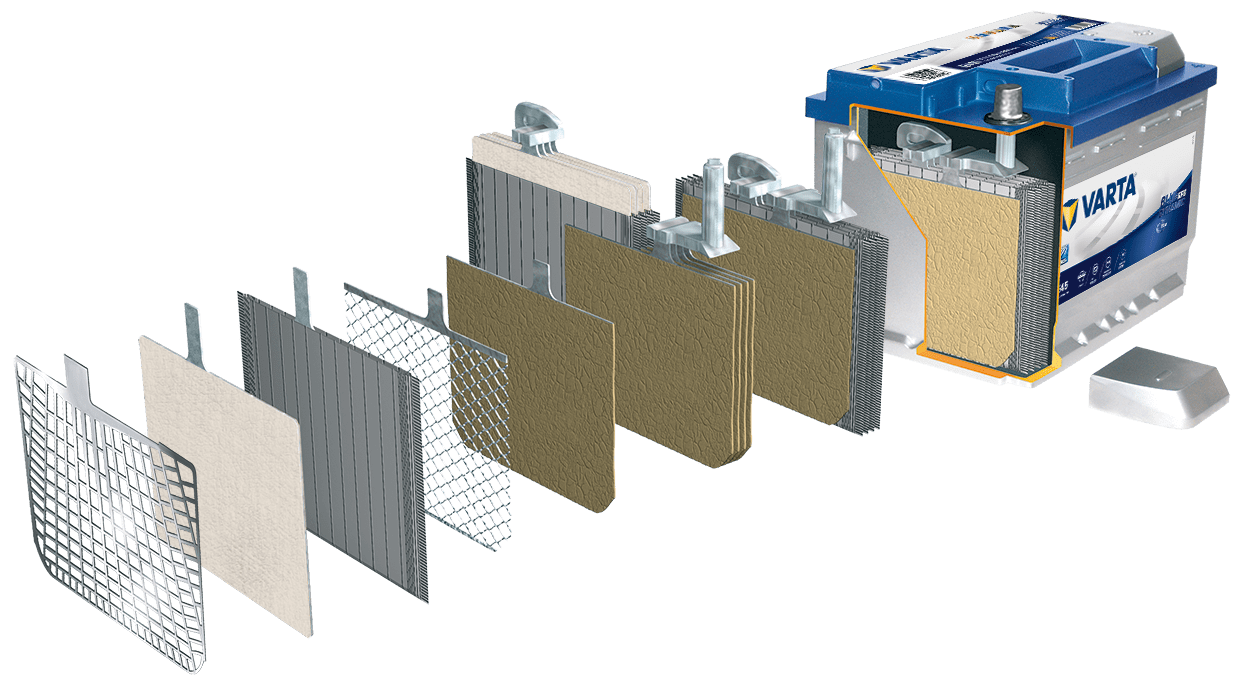

Аккумулятор в разрезе
При работе этой конструкции, пластинки из-за действия серной кислоты выделяют сульфат свинца, в результате чего образуется электрический ток. Также выделяется вода, и поэтому концентрация электролита становится менее плотной. Во время зарядки АКБ процесс осуществляется в обратном порядке, свинец снова обретает металлическую форму, электролит становится более концентрированным. Принцип работы аккумулятора основан на методе двойной сульфатации, который позволяет полностью восстанавливать первоначальные свойства батареи. Срок службы аккумулятора зависит от качества используемых материалов, из чего состоит акб.
Типы современных АКБ
Устройство современного аккумулятора автомобиля отличается от источников тока, изготавливаемых в прошлом столетии, прежде всего, по наличию необслуживаемого корпуса. Практически все АКБ, предназначенные для легкового автотранспорта, выпускаются без пробок в верхней крышке. К такому технологическому решению удалось прийти только после того, как было снижено газообразование внутри корпуса батареи. Таким неоспоримым достоинством обладают АКБ следующих типов:
- Кальциевые (Ca/Ca).
- Гибридные.
- Гелевые.
- Литий-ионные.
- Щелочные.
Устройство АКБ без пробок позволяет уменьшить временные затраты на , а также продлить срок годности изделия.
представляют собой средние по качеству батареи. Отрицательные пластины таких аккумуляторов также изготавливаются по кальциевой технологии, а положительные – из сурьмянистого сплава. Гибридные изделия существенно дешевле кальциевых АКБ, а зарядный ток на их контакты можно подавать с использованием даже старых моделей ЗУ.
В аккумуляторный электролит представляет собой желеобразную массу.
Благодаря такой особенности батарея может прослужить более десяти лет, а при глубоком разряде рабочая поверхность пластин длительное время не будет покрываться оксидным слоем.
AGM- аккумуляторы представляют собой устройство, которое очень напоминает гелевую конструкцию АКБ. В корпусе из пластика находятся свинцовые пластины, которые погружены в ватоподобную стекловолоконную массу, которая пропитывается электропроводящим составом. Благодаря использованию такой технологии удаётся также добиться низких показателей испарения жидкости, а также устойчивости к механическому воздействию.
Литий-ионные аккумуляторы могут состоять только из ионов этого металла, поэтому при эксплуатации батарей значительно снижается вероятность их воспламенения даже под большой нагрузкой.
Благодаря этому преимуществу их можно использовать не только в качестве накопителя электроэнергии для машин с двигателем внутреннего сгорания, но и как основной источник энергии для электромобилей.
В современных , также как и раньше, в качестве электролита используются едкий калий и едкий натрий. Достоинства таких батарей заключается в том, что в процессе эксплуатации не происходит снижения количества химических веществ внутри корпуса. Кроме этого, изделия имеют минимальный саморазряд и длительный срок эксплуатации. В различных самоходных установках такие модели АКБ применяются, в основном, в качестве тяговых аккумуляторов.
Принцип работы аккумулятора несложен, но разобраться в нём всё-таки стоит. Несмотря на то, что в необслуживаемую АКБ невозможно даже долить воды, знание особенностей процесса зарядки и разрядки, позволит не допустить серьёзных ошибок во время эксплуатации батареи.
Общие требования
Маркировка батарей зависит не только от производителя, но и типа устройства. Это связано с тем, что для установки на спецтехнику, легковые и грузовые авто устанавливаются разные АКБ. Кроме этого, на маркировку аккумулятора автомобиля влияет и страна, в которой он используется.
На батареях в обязательном порядке должна быть указана следующая информация:
- Название производителя.
- Номинальный показатель напряжения.
- Емкость аккумулятора.
- Тип устройства, который может указываться в соответствии с требованиями сразу нескольких стандартов.
- Количество элементов питания, установленных в корпусе батареи.
- Дата выпуска, и чаще всего эта информация зашифрована.
- Полярность контактов.
- Предупреждающие символы, число которых зависит от изготовителя.
Основные стандарты маркировки
Автолюбители должны понимать расшифровку маркировки аккумуляторов, соответствующую нескольким стандартам.
Кроме батарей отечественных производителей, на рынке присутствуют американские, европейские и азиатские.
Их обозначение имеет некоторые нюансы, которые необходимо знать.
Отечественные батареи
В России маркировка АКБ регламентирует ГОСТ 959-91. Она имеет вид «А Б С Д».
Входящие в ее состав литеры расшифровываются следующим образом:
- А – число элементов питания, входящих в состав батареи;
- Б – тип АКБ;
- С – емкость прибора;
- Д – материал, из которого изготовлен аккумулятор.
В качестве примера можно взять маркировку 6СТ-60 АПЗ.
Надпись позволяет узнать, что это стартерная батарея, емкость которой составляет 60 А*ч.
Рекомендуем: Маркировка и дата выпуска аккумулятора Varta
- Она содержит шесть элементов питания (банок).
- Последние три цифры указывают на конструктивные особенности аккумулятора:
- А – общая крышка;
- П – сепаратор изготовлен из полиэтилена;
- З – батарея залита и заряжена.
Показатель пускового тока в отечественном стандарте не входит в основную маркировку и обычно указывается отдельно.
Европейский стандарт
Производители из Европы используют обозначения в соответствии с немецким стандартом DIN либо международным ETN.
В результате некоторые параметры совпадают, а часть отличается. Согласно требованиям DIN, обозначение батареи состоит из пяти цифр (560 19), а в соответствии с ETN – имеет девятизначный код (560 059 042).
В каждом из этих стандартов первые три цифры обозначают номинальный показатель емкости АКБ. Определить его значение можно, вычитая из трехзначного числа 500. Таким образом, маркировка автомобильных аккумуляторов 560 19 (DIN) и 560 059 042 (ETN) показывает, что их емкость составляет по 60 А*ч.
Две или три следующих цифры, в зависимости от стандарта, указывают на конструктивное исполнение батареи. ETN предполагает наличие еще одной тройки цифр, обозначающих показатель тока «холодной прокрутки». Для определения этого значения цифры необходимо умножить на 10. В приведенном примере (560 059 042) показатель тока составляет 420 А.
Американский и азиатский стандарты
Азиатские производители используют для обозначения своих продуктов стандарт JIS. Следует признать, что система маркировки довольно сложная, но автовладельцам следует разобраться со всеми нюансами.
Обозначение АКБ азиатских компаний состоит из 6 символов, например, 75В24L:
- Первые две цифры показывают емкость батареи, но номинальный параметр необходимо умножить на специальный коэффициент.
- Литера говорит о форме устройства и соотношение его размеров.
- Две следующие цифры указывают на длину аккумулятора в сантиметрах.
- Последняя литера показывает расположение клеммы «минус» и может иметь лишь два значения – L или R.
Рекомендуем: Срок хранения аккумулятора до начала эксплуатации
Чтобы разобраться в маркировке азиатских АКБ, стоит воспользоваться таблицей:
Американские компании чаще всего используют для обозначения стандарт SAE, но возможны иные варианты. Чаще всего маркировка этих продуктов содержит одну литеру и пять цифр, например, А34650.
Расшифровывается она следующим образом:
- Буква обозначает тип батареи.
- Две следующие цифры показывают размеры агрегата.
- Последние цифры – номинальное значение тока «холодной прокрутки» в амперах.
- Также на АКБ указывается дата ее выпуска и проще всего расшифровываются обозначения отечественных компаний — первые две цифры показывают месяц, а последние — год производства.
- С датой выпуска импортной продукции разобраться значительно сложнее, так как все производители используют собственное обозначение.
- Эта маркировка может включать в себя не только месяц и год, но также завод, тип заказа и даже номер конвейера.
Общие требования
Маркировка батарей зависит не только от производителя, но и типа устройства. Это связано с тем, что для установки на спецтехнику, легковые и грузовые авто устанавливаются разные АКБ. Кроме этого, на маркировку аккумулятора автомобиля влияет и страна, в которой он используется.
На батареях в обязательном порядке должна быть указана следующая информация:
- Название производителя.
- Номинальный показатель напряжения.
- Емкость аккумулятора.
- Тип устройства, который может указываться в соответствии с требованиями сразу нескольких стандартов.
- Количество элементов питания, установленных в корпусе батареи.
- Дата выпуска, и чаще всего эта информация зашифрована.
- Полярность контактов.
- Предупреждающие символы, число которых зависит от изготовителя.
Основные стандарты маркировки
Автолюбители должны понимать расшифровку маркировки аккумуляторов, соответствующую нескольким стандартам.
Кроме батарей отечественных производителей, на рынке присутствуют американские, европейские и азиатские.
Их обозначение имеет некоторые нюансы, которые необходимо знать.
Отечественные батареи
В России маркировка АКБ регламентирует ГОСТ 959-91. Она имеет вид «А Б С Д».
Входящие в ее состав литеры расшифровываются следующим образом:
- А – число элементов питания, входящих в состав батареи;
- Б – тип АКБ;
- С – емкость прибора;
- Д – материал, из которого изготовлен аккумулятор.
В качестве примера можно взять маркировку 6СТ-60 АПЗ.
Надпись позволяет узнать, что это стартерная батарея, емкость которой составляет 60 А*ч.
Рекомендуем: Маркировка и дата выпуска аккумулятора Varta
- Она содержит шесть элементов питания (банок).
- Последние три цифры указывают на конструктивные особенности аккумулятора:
- А – общая крышка;
- П – сепаратор изготовлен из полиэтилена;
- З – батарея залита и заряжена.
Показатель пускового тока в отечественном стандарте не входит в основную маркировку и обычно указывается отдельно.
Европейский стандарт
Производители из Европы используют обозначения в соответствии с немецким стандартом DIN либо международным ETN.
В результате некоторые параметры совпадают, а часть отличается. Согласно требованиям DIN, обозначение батареи состоит из пяти цифр (560 19), а в соответствии с ETN – имеет девятизначный код (560 059 042).
В каждом из этих стандартов первые три цифры обозначают номинальный показатель емкости АКБ. Определить его значение можно, вычитая из трехзначного числа 500. Таким образом, маркировка автомобильных аккумуляторов 560 19 (DIN) и 560 059 042 (ETN) показывает, что их емкость составляет по 60 А*ч.
Две или три следующих цифры, в зависимости от стандарта, указывают на конструктивное исполнение батареи. ETN предполагает наличие еще одной тройки цифр, обозначающих показатель тока «холодной прокрутки». Для определения этого значения цифры необходимо умножить на 10. В приведенном примере (560 059 042) показатель тока составляет 420 А.
Американский и азиатский стандарты
Азиатские производители используют для обозначения своих продуктов стандарт JIS. Следует признать, что система маркировки довольно сложная, но автовладельцам следует разобраться со всеми нюансами.
Обозначение АКБ азиатских компаний состоит из 6 символов, например, 75В24L:
- Первые две цифры показывают емкость батареи, но номинальный параметр необходимо умножить на специальный коэффициент.
- Литера говорит о форме устройства и соотношение его размеров.
- Две следующие цифры указывают на длину аккумулятора в сантиметрах.
- Последняя литера показывает расположение клеммы «минус» и может иметь лишь два значения – L или R.
Рекомендуем: Срок хранения аккумулятора до начала эксплуатации
Чтобы разобраться в маркировке азиатских АКБ, стоит воспользоваться таблицей:
Американские компании чаще всего используют для обозначения стандарт SAE, но возможны иные варианты. Чаще всего маркировка этих продуктов содержит одну литеру и пять цифр, например, А34650.
Расшифровывается она следующим образом:
- Буква обозначает тип батареи.
- Две следующие цифры показывают размеры агрегата.
- Последние цифры – номинальное значение тока «холодной прокрутки» в амперах.
- Также на АКБ указывается дата ее выпуска и проще всего расшифровываются обозначения отечественных компаний — первые две цифры показывают месяц, а последние — год производства.
- С датой выпуска импортной продукции разобраться значительно сложнее, так как все производители используют собственное обозначение.
- Эта маркировка может включать в себя не только месяц и год, но также завод, тип заказа и даже номер конвейера.
Никель-кадмиевые аккумуляторы
Аккумуляторные батареи указанного типа широко применяются в автомобильном, железнодорожном транспорте, авиации, но в целом сфера их использования достаточно разнообразна. В устройства высокой мощности они не устанавливаются.
В списке преимуществ АКБ:
- эксплуатационная приспособленность;
- возможность быстрого заряда;
- устойчивость к низким температурам.
Минусы:
- особенности эксплуатации;
- восстановление емкости после длительного хранения после 5 циклов;
- уровень саморазряда выше, чем у аналогичных изделий.
АКБ указанного типа выпускаются в форме таблеток, дисков, цилиндров, призм.
Батарея аккумуляторная типа АКБ-17 применяется для охранно-пожарных систем, в слаботочных цепях, цикличном режиме. Среди особенностей указывается производство по технологии AGM, что обеспечивает возможность перераспределять 99% выделяемого вещества со слабыми связями.
Интересно! Какие батарейки лучше.
Заключение
Теперь вы знаете, как работает аккумулятор. Его роль в работе приборов трудно оспорить. Данный источник энергии применяться почти во всех отраслях. Что доказывает его значимость и необходимость знаний о принципе работы АКБ. А также ее внутреннем содержимом. Аккумуляторы широко используются в автомобилях, разнообразных электроприборах, кондиционерах, мультимедийных центрах. Там, где, генераторы не всегда справляются с обеспечением их энергией. И тогда в «игру» вступает АКБ, которая кроме подпитки энергией еще и выполняет основную функцию, обеспечивая электроэнергией стартер двигателя. Водителю необходимо знать, как устроен аккумулятор. Ведь в нужное время придется устранять сбои в работе источника энергии
К тому же, важно иметь представление о назначении и видах аккумулятора, чтобы правильно использовать ресурс, подобрать батарею к условиям эксплуатации и автомобилю
Как работает аккумулятор (АКБ)
