Технические характеристики масла для квадроцикла
Не смотря на основу, которая была использована во время производства масла, абсолютно все масла имеют такие характеристики, как:
Вязкость
Данная характеристика является показателем вязкости масла при определенной температуре. Показатель является безразмерной величиной, т.е. его подсчет осуществляется с использованием параметра кинематической вязкости. Для того, чтобы простому водителю квадроцикла не нужно было ломать голову с подсчетами при выборе масла, американское сообщество инженеров выделило ряд классификаций вязкости, объединив их в некий список.
В основе классификации лежат типы двигателей, а также климатические условия его эксплуатации. Таким образом, все масла по вязкости разделяются на те, которые функционируют в условиях низких температур (т.е. зимой) и высоких (т.е. летом).
Возрастание числа означает степень морозности, т.е. 25 W используется при очень сильны заморозках. В отличие от зимних, летние масла имеют пять классов вязкости, начиная от 20 и до 60 с шагом 10. Также существуют универсальные масла, использование которых допустимо как в холод, так и в жару. На них наносится следующая маркировка: 10W40 или, например, 15W40.
Плотность
На данный показатель влияют давление и температура. Плотность масла зависит от соотношения его объема и массы.
Температура возгорания
Как правило, данный показатель является константой и колеблется в пределах 200-2500. Данный показатель напрямую связан с показателем вязкости – вязкость тем ниже, чем ниже температура возгорания, и наоборот. Данный пункт показывает минимальную температуру, при которой масло возгорается во время приближения к нему открытого пламени. На нее влияет количество фракций, находящихся в составе масла, которые имеют низкую температуру кипения.
Щелочное число
Данный параметр, наверное, является наиболее важным, поскольку именно он характеризует дисператорное свойство состава. Щелочным числом показывается количество диспергентов и детергентов, содержащихся в масле. В зависимости от их количества определяются моющие свойства масла, а также его способность нейтрализовывать различные продукты, появляющиеся в результате сгорания масла и топлива. Таким образом, чем выше данный показатель, тем лучше моющие свойства.
Стандарты масел
Кроме всех указанных выше характеристик масел, существуют еще некие стандарты качества, согласно которым классифицируются все масла, от самого низкого качества до наиболее высокого. Так, стандарт качества определяет свойства масла и его пригодность для силовых агрегатов определенного класса.
На этот счет было проведено множество различных испытаний, в результате чего появились следующие API — системы классификации. Каждая классификация имеет в своей маркировке латинскую литеру S, которая дополняется любой другой латинской литерой от А до L зависимо от качества масла – чем оно выше, тем выше его спецификация. SA — является наиболее низким стандартом, SL — наиболее высоким.
Масло в редуктор квадроцикла
Таким образом, опираясь на все вышеуказанные параметры, каждый может выбрать масло для квадроцикла на свой вкус. Однако, следует помнить, что для каждого из агрегатов следует заливать свое масло. Например, нельзя заливать масло в редуктор квадроцикла такое же, как и для двигателя.
Поэтому, прежде, чем приступить к замене масла во всех узлах транспортного средства, необходимо четко изучить руководство по эксплуатации, а также какие существуют масла для тех или иных элементов и чем они отличаются.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Масло для двигателя
При выборе ориентируются на два критерия:
- Количество тактов двигателя. Большинство современных моторов четырехтактные, но на старых моделях может стоять двухтактный ДВС.
- Основа состава: минералка, синтетика, полусинтетика, НС-синтетика.
Универсальное решение — масла CFMOTO G-Motion 4T 5W-40 и 10W-40. Они производятся специально для квадроциклов CFMOTO. Масло 5W-40 можно использовать даже холодной зимой — оно выдерживает температуру до −30º. 10W-40 больше подходит для экстремальной езды: оно намного лучше сохраняет стабильную масляную пленку.
Если вы ездите по сильным морозам или подолгу катаетесь по бездорожью, выбирайте более дорогие составы на основе НС-синтетики.
Менять масло в двигателе нужно каждые 1000 км пробега.
Нередко владельцы квадроциклов в целях экономии льют в двигатели автомобильное масло. Это серьезная ошибка, так как:
- у квадроциклов и автомобилей двигатели работают на разных температурах;
- рабочие обороты у квадроцикла раза в два раза выше, чем у двигателя;
- нагрузки на двигатель квадроцикла выше: ему часто приходится резко менять скорость и работать на пределе, чтобы проехать по грязи или воде;
- устройство двигателя квадроцикла и автомобиля отличается: в квадроциклах ток генерирует не генератор, а магнето с лакированной обмоткой, и в большинстве моделей стоит «мокрое» сцепление — ему нужны специальные присадки в масле, которых нет в автомобильном.
Если вы зальете автомобильное масло в квадроцикл, техника все равно заведется и поедет, и даже проработает какое-то время. Но при экстремальной езде очень быстро появятся проблемы.
Модельный ряд и описание
В модельную линейку бренда CFMoto входят различные модели квадроциклов, отличающиеся техническими характеристиками, комплектацией и конструктивными особенностями. Остановимся более детально на наиболее популярных моделях.
Квадроцикл CFMOTO X6 EPS
Модель отличается привлекательным дизайном и оснащена 4-клапанным двигателем объемом 580 см3, развивающим мощность 41 л.с. Электроусилитель руля облегчит управление квадроциклом, а электролебедка поможет в непредвиденных ситуациях.
Квадроцикл CFMOTO X6 EPS
CFMOTO U10 EPS
Это топовая утилитарная модель внедорожника с просторной кабиной для пассажиров, колесами на 27″ и двухцилиндровым мотором объемом 1000 см3. Изготовитель предусмотрел множество полезных опций и даже оснастил сиденья системой подогрева.
CFMOTO U10 EPS
CFMOTO X10 EPS
Это наиболее мощная модель из всех выпускаемых. Она имеет литровый мотор, развивающий мощность 75 л.с., отличается увеличенным до 30 см клиренсом и наличием LED-оптики. Благодаря двухуровневому сидению обеспечивается комфорт для любителей экстрима.
CFMOTO X10 EPS
CFMOTO X4 EPS
Квадроцикл предназначен для новичков, имеет доступную цену, небольшие размеры и мощный 400-кубовый двигатель с инжектором
Привлекает внимание яркость дизайна, расширенная комплектация, в которую входит электроусилитель рулевого управления, лебедка и диски
CFMOTO X4 EPS
CFMOTO X5 Basic
Квадроцикл СФ 500 является безальтернативным вариантом среди бюджетных моделей. Оборудован неприхотливым мотором объемом 500 см3, штампованными дисками и отличается простой конструкцией и отличной оптикой. Двухместное сиденье удобно для тандемных поездок.
CFMOTO X5 Basic
CFMOTO X5 Classic
Квадроцикл CF MOTO X5 Classic в отличие от предыдущей базовой модели имеет электролебедку и колеса на легкосплавных дисках. Тридцатидвухсильный мотор экономичен и надежен. Квадроцикл CF MOTO X5 имеет корпусные детали из эластичной и ударопрочной пластмассы, а также оснащен жидкокристаллическим дисплеем.
CFMOTO X5 Classic
CFMOTO X5 H.O. EPS
Для данной модели характерен агрессивный дизайн, повышенная до 38 л.с. мощность двигателя, высокие ходовые качества и усиленная подвеска. Для людей, увлекающихся внедорожным туризмом и насыщенным экстримом, этот внедорожник – лучшее решение.
CFMOTO X5 H.O. EPS
CFMOTO X8 Basic Restyle
Квадроцикл СФ 800 с инжекторным двигателем представляет собой обновленную версию 800-кубового внедорожника и поставляется на штампованных дисках. Модель не укомплектована лебедкой и рулевым электроусилителем и предназначена для туризма.
CFMOTO X8 Basic Restyle
CFMOTO X8 H.O. EPS
Квадроцикл CF MOTO X8 H O EPS собран на новой раме. Он подвергся модернизации, в результате которой приобрел инжекторный 65-сильный двигатель, усиленную подвеску и возросший до 30 см клиренс. Модель положительно зарекомендовала себя в скоростных заездах и при покорении бездорожья. Размеры квадроцикла CF MOTO X8 – 2,3х1,24х1,44 м.
CFMOTO X8 H.O. EPS
Квадроцикл CF MOTO 500-A
Внедорожник с мотором объемом 493 см3 способен разгоняться до 90 км/ч, благодаря 32-сильному четырехтактному одноцилиндровому двигателю. Квадроцикл CF MOTO 500A доставит истинное удовольствие любителям экстремального туризма и скоростных прогулок. Квадроцикл CF MOTO 500 2A незначительно отличается от базовой модели дизайном.
Квадроцикл CF MOTO 500-A
CF 550 MAX
Данная модель с агрессивной внешностью и 38-сильным двигателем появилась на рынке в 2020 году. Мотовездеход впечатляет своими ходовыми качествами, легкостью управления и позволяет легко преодолевать бездорожье, обеспечивая высокую степень комфорта для экипажа.
CF 550 MAX
CF 450
Этот внедорожник легко отличить от других моделей по сглаженным линиям контура и спортивной внешности. Несмотря на небольшой объем двигателя, составляющий 400 см3, транспортное средство представляет собой полноразмерный двухместный квадроцикл с высокой динамикой и продуманной эргономикой.
Замена масла в редукторах квадроцикла CFMOTO CF500-A
Я даже не знаю, что сказать во вступлении на тему замены масла в редукторах. Потому что совершенно очевидно, что масло в редукторе должно наличествовать, должно работать и должно быть чистым :). Квадроцикл эксплуатируется в экстремальных условиях, и попадание воды в редуктор через удлинитель сапуна вполне вероятно. Поэтому уровень масла и состояние самого масла необходимо проверять, и доливать или менять при необходимости.
Я заменил штатное редукторное масло на первом же самостоятельном ТО при пробеге 300 км, заодно оценив то, что там было залито. Согласно руководству, следует заменять масло в редукторах раз в год. Процедура настолько простая, что её можно и нужно выполнять самостоятельно, а не возить мотовездеход на сервис.
Инструменты
Для замены редукторного масла понадобятся следующие инструменты:
Небольшое замечание. Для отвинчивания болтов требуется шестигранный ключ на 8. Это Г-образный ключ, работать им неудобно, голыми руками болт не отвернуть. Надо либо удлинять рычаг ключа трубкой, либо, например, зажимать короткую часть разводным ключом. Но есть маленькая хитрость, как сделать удобный ключ: болгаркой отпиливаем изогнутую часть, оставив лишь шестигранный стержень, а этот стержень просто вставляем в головку на 8 обычной «трещотки». Совсем другое дело!
И, конечно же, понадобится само масло. И тут возникает вопрос: что лить в редуктор?
Масло для редуктора квадроцикла CFMOTO
Руководство по эксплуатации мотовездехода CFMOTO CF500-A приводит следующие рекомендации: либо моторное масло вязкостью SAE 15W-40, либо трансмиссионное SAE 80W-90. По итогу моей первой замены масла могу сказать, что трансмиссионное масло не очень хорошо работает в переднем редукторе! Оно оттуда слилось очень тёмным, с характерной взвесью металлического оттенка. И это летом, а что было бы зимой? В редукторах CFMOTO все шестерни либо прямозубые (передний редуктор) либо косозубые (задний), поэтому нет смысла искать специальное трансмиссионное масло для гипоидных передач – оно там просто ни к чему. Можно лить любое трансмиссионное. И даже вообще любое! А раз производитель допускает использование моторного масла, я бы из двух предложенных вариантов скорее выбрал моторное, хотя бы по той причине, что оно более жидкое – следовательно, будет отлично работать при низких температурах (только на зиму, конечно, нужно заливать более жидкое, например, 10W-40 или 5W-40).
Тем не менее, есть много противников использования ATF в редукторах мотовездехода, потому что слово «fluid» напрямую переводится как «жидкость», а не «масло», и это почему-то сильно смущает. Правда, практических доказательств её вредности никто предоставить не смог. Я ещё раз повторю, ATF – это масло + присадки. Единственная присадка, которой обычно нет в ATF – это противозадирная, она есть в трансмиссионных маслах GL-4, GL-5.
Но никого не агитирую за применение ATF в редукторах. Если вы решите последовать моему примеру, то можете купить, в общем-то, любую жидкость ATF III, не надо гоняться за дорогой синтетикой, когда подойдёт и минералка. Я купил минеральное масло Mobil ATF D/M Dexron-III ценой 175 рублей за ёмкость 0,946 л, чего хватит на 3-4 заправки.
Замена масла в переднем редукторе
1. Шестигранным ключом на 8 отвинчиваем заливной болт. Заодно можно посмотреть, соответствует ли уровень масла необходимому.
2. Подставив ёмкость под сливное отверстие, ключом с головкой на 14 отвинчиваем сливной болт.
Масло будет какое-то время стекать в ёмкость.
Тем временем нужно салфеткой очистить шайбу и болт от грязи и металлической стружки, осевшей на магните в торце болта.
3. Не забыв про медную шайбу, закручиваем сливной болт. Усилие затяжки – 10 Нм.
4. Теперь с помощью шприца нужно залить масло в картер. Объём заливаемого масла – примерно 230-250 мл.
Пропала зарядка CF500-basic (замена статора магнето и датчика ПКВ)
Старожил
На одной из покатушек, нажав на кнопку сигнала, услышал невнятное «блеяние» и бросив взгляд на, установленный на крыле, вольтметр обнаружил, что показания на нем ну оченно небольшие — 11.2 V. Первым делом подергал провода, разъемы, попинал колеса
Снял с левой стороны обшивку и, выудив, из большой резиновой защиты над шморгалкой ручного пуска, пучок проводов и разъемов — начал измерения. Сначала измерил сопротивление катушек статора, т.е. сопротивление между тремя желтыми проводами, по руководству оно должно быть около 1.5 Ома между обмотками: 1-2, 1-3, 3-2, при этом сопротивление должно быть одинаковым и каждый контакт не должен «звониться» на массу.. У меня с этим были проблемы — сопротивление было не равно и не паспортным.
Потом произвел замер напряжения на работающем двигателе, также между обмотками (1-2, 1-3, 3-2), для этого мультиметр ставим в положение замера переменного тока, на отметку 200 В и замеряем сначала на ХХ (должно быть около 24-28 В) и на 5000 об/мин (должно быть больше 200 В). Тут меня тоже ждало разочарование: ни на ХХ, ни при 5000 об/мин, магнето не выдавало нужных результатов: 19 В, 14 В, 15 В, а на больших оборотах: 70 В, 80 В, 110 В. Т.е. магнето пришел пинзес.
Алиэкспресс — наше все и ценник там очень гуманный, потому статор магнето был заказан именно там, за 2800 рублей + прокладка картера 600 рублей. А пока пришел девайс — покатушки продолжались, с минимальным включением световых приборов, постоянным слежением за вольтметром, ну и проверкой состояния аккума путем нажатия на сигнал — у меня стоят два «Волговских» и, в случае умирания аккума, они издают очень грустный звук.
Старожил
Почта РФ очень быстро доставила статор и началась эпопея с его заменой. Было слито масло, были сняты: левая боковина, пластик левой подножки, пластиковый кожух левой стороны картера, ручной стартер, откручена и отведена в сторону помпа (подвесил ее на стяжку, прикрепив к крылу), снят масляный фильтр. Венец ручного стартера откручен ударным гайковертом (резьба обыкновенная), снимал его, уперев ударную отвертку между ним и корпусом картера внатяг, постукивая по ручке отвертки небольшим молотком, при этом нужно быть аккуратным — там стоит сальник. После снятия венца были раскручены винты крепления кожуха картера. Винты разные по длине, на них кронштейны для крепления шланга слива карбюратора и проводов генератора и датчика скорости, потому пометив и сфотал, чтобы потом не тыкать наугад. Крышка картера снимается с натугом, т.к. ротор магнето — магнит, да и слева вверху блок шестерен, ну и держит прокладка.
Открутив и сняв крышку картера — сфотографировал расположением статора магнето, датчика положения коленвала (ДПКВ), проводов, шестерен привода масляного насоса, помпы, стартера. Потом очистил от остатков старой прокладки крышку и собственно картер, ну и помпу. Продул компрессором, чтобы не осталось кусочков прокладки.
Далее — снимаем статор и ДПКВ и ставим новый. Картер и крышку картера смазал литолом, для центровки прокладки по месту. Собрал все в обратном порядке, помпу прикрутил через герметик Лойктайд 510, без прокладки. Поставил новый фильтр и залил масло. Соединил фишки, укрепил все стяжками, собрал пластик.
Казалось бы — вот оно счастье!? А хер там — запуск показал. что моторчик напрочь отказался запускаться. Я был в ах. в ах каком расстройстве — почему?
Источник
Замена бензошлангов на квадроцикле CFMOTO CF500-A

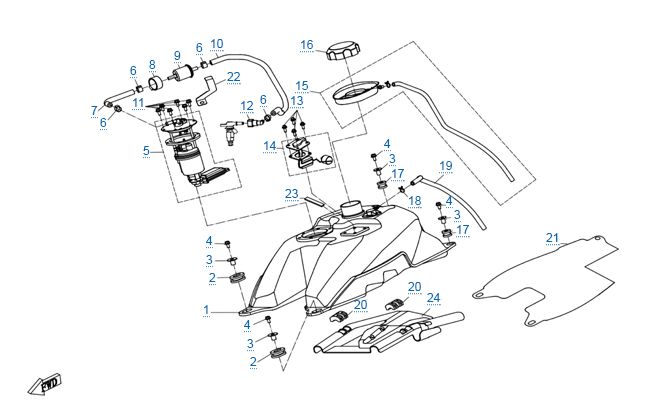

Топливная магистраль квадроцикла CFMOTO CF500-A (и аналогичных) состоит из трёх бензошлангов, которые, согласно руководству по техническому обслуживанию, подлежат замене каждые два года. Об этом я узнал совершенно случайно спустя 4 года эксплуатации, внимательно прочитав мануал. Ну что же, процедура эта несложная, сейчас проведём замену.
Итак, вот все три топливных шланга, которые имеются в квадроцикле.
Их артикулы: 9010-120510-2000 (верхний), 9010-120520-2000 (нижний слева), 9010-120530-1000 (нижний справа). Первый из них обеспечивает подачу топлива от бензобака к бензофильтру, второй – от фильтра к топливному крану, третий – от крана к карбюратору.
Забегая вперёд, скажу, что, в принципе, два последних шланга замены не требуют, так как они практически никак не деформируются при эксплуатации. А вот шланг, идущий непосредственно от бензобака (9010-120510-2000), менять необходимо, и вообще, за ним надо почаще поглядывать, потому что он склонен к растрескиванию, причём в той части, что находится над горячей трубой выхлопа. Представьте, что будет, если бензин начнёт капать на раскалённый выхлоп.
Первым делом, конечно, нужно слить весь бензин обратно в канистру. У меня для этого есть топливный насос, ну, а у кого нет – слить можно и с помощью шланга.
Далее снимаем сиденье и боковую облицовку с обеих сторон квадроцикла.
С левой стороны отсоединяем бензошланг снизу бензофильтра, предварительно подставив канистру или банку. Из него (шланга) сольются остатки бензина. В самом фильтре, кстати, тоже остался бензин, который нужно слить.
Вот, собственно, крупным планом, где нужно отсоединять шланг от фильтра.
Теперь с правой стороны отсоединяем первый шланг от бензобака. А его второй конец у нас уже отсоединён (от фильтра) при сливе бензина.
И на его место сразу ставим новый.
Открепляем второй шланг от топливного крана.
Фильтр со шлангом у нас в руках.
Меняем второй шланг, ставим топливный фильтр на место. Кстати, если давно не менялся сам фильтр – замените и его.
Остался последний шланг, от топливного крана к карбюратору. Он меняется так же просто. Отсоединяем от крана, отсоединяем от карбюратора.
И ставим новый шланг.
Готово, всё действительно очень просто.
Вот три старых шланга, я их помыл перед осмотром.
Рассохся только первый шланг.
Остальные – как новенькие, мягкие и без трещин.
Дело сделано, душа за топливную магистраль теперь будет спокойна.
Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено
Когда менять?
Замену можно проводить:
- По мере загрязнения.
- По рекомендациям производителя (через указанное количество моточасов, или пробег, или количество месяцев — в зависимости от того, что наступает раньше). Если ездите по грязи и пересеченной местности — рекомендуется менять масло чаще. В среднем — это 1000 км для двигателя и редуктора, и 1000-1500 для коробки.
- После покупки «квадрика» с рук, если хозяин не помнит, когда менялось масло, или если вы забыли его спросить.
- После покупки новой техники. В мотор нового квадроцикла, сошедшего с конвейера, заливают масло для транспортировки. Ездить на нем можно, но не рекомендуется.
- В мостах — рекомендуется после каждой поездки по воде. Чтобы точнее понять, нужна ли замена: надо купить шприц Жане (в аптеке около 65-80 рублей), и ним через заливное отверстие проверить, есть ли эмульсия. Если есть — нужна замена.

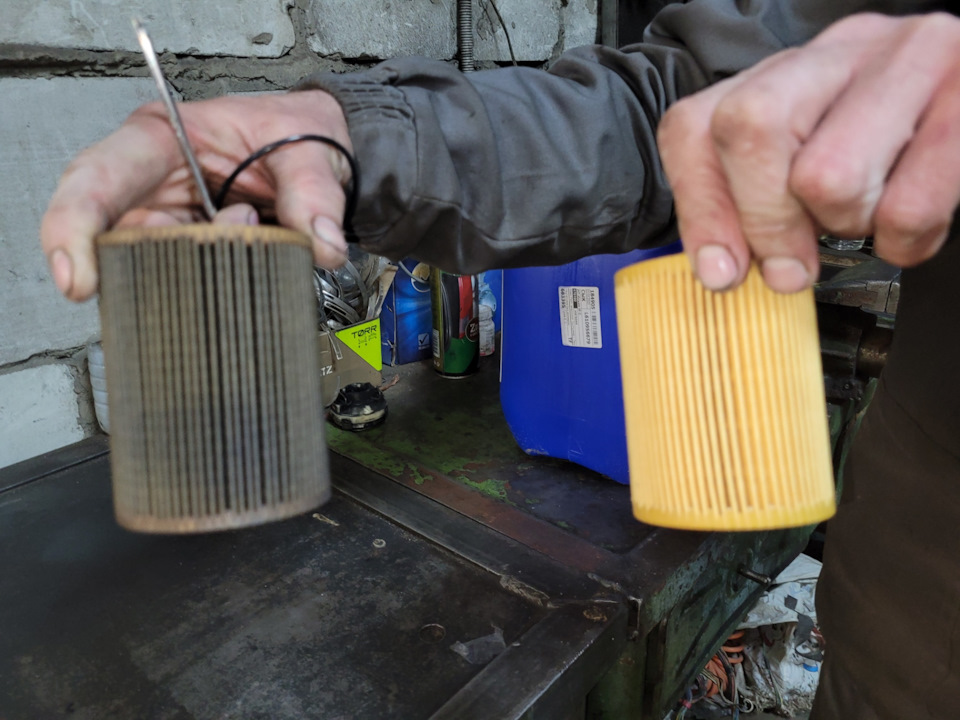

Вместе с маслом рекомендуется менять и маслофильтр.
Антифриз
Для квадроциклов CFMOTO лучше всего брать G-Energy Antifreeze NF 40. Это этиленгликолевый антифриз с гибридными присадками.
Главное правило: не выбирайте охлаждающую жидкость только по цвету, поскольку он никак не влияет на технические характеристики. Если у антифриза ядовито-зеленый оттенок, это не говорит о его особом составе — просто в эту жидкость добавили специальный флуоресцентный компонент, который сильно упрощает диагностику системы охлаждения. Если в системе есть утечка, при освещении ультрафиолетом ее сразу будет видно: вытекающий антифриз будет светиться в УФ-свете.
