Замена (снятие и установка) головки блока цилиндров своими руками

Причины прогорания прокладки

Причин, почему прогорает прокладка ГБЦ немного, а у нового двигателя всего одна – перегрев. Даже незначительное время работы мотора при температуре выше нормы может стать причиной этой неисправности. В данном случае прокладка может прогореть совсем немного, и неопытные автомобилисты не замечают первые появившиеся симптомы. В процессе дальнейшей эксплуатации прогар увеличивается, и признаки проявляется все сильнее. Из-за того, что многие владельцы машин обращаются к специалистам не после перегрева, а спустя некоторое время эксплуатации, когда неисправность становится явным фактом, они не связывают прогорание прокладки с имевшим место недавним перегревом и требуют от мотористов других объяснений почему прогорела прокладка ГБЦ.

При недостаточном объеме охлаждающей жидкости, можно не заметить незначительный перегрев головки, так как жидкость, циркулируя в системе, успевает охлаждаться в радиаторе, но при этом не успевает отводить тепло в нужном количестве. Приборы в авто показывают температуру охлаждающей жидкости, а не температуру деталей мотора. Таким образом, эксплуатируя машину с недостаточным уровнем тосола можно пропалить прокладку, не поняв, что причиной стал перегрев.

Бывает прогорание из-за некачественной прокладки, но это в большей степени касается двигателей после ремонта. На новых автомобилях это случается крайне редко. Еще на ремонтных моторах причиной подобной неисправности могут стать факторы, связанные с качеством проведенного ремонта:

• неудовлетворительное состояние привалочных поверхностей (плохо очищены остатки старой прокладки, раковины или царапины на плоскостях, деформация головки);
• неправильный момент затяжки болтов ГБЦ;
• нарушен порядок затяжки болтов ГБЦ;
• неправильно подобрана толщина прокладки (на моторах, где они бывают разных размеров).

Способы поиска трещины

Определить трещину можно по следующим симптомам. Это колебания температуры двигателя летом – стрелка датчика температуры скачет в сторону роста или уменьшения. Также определить, что блок треснул, можно по характерному троению под нагрузкой (например, при подъеме в гору).

Но далеко не во всех случаях можно обнаружить трещину невооруженным глазом. Часто трещина настолько маленькая, что для ее выявления используют технологию пневматической опрессовки, ультразвуковое сканирование, использование магниточувствительного оборудования и гидроконтроль.

Если специального оборудования нет, тогда в СТО пользуются способом диагностики с водой и воздухом. Суть в том, что внутрь блока цилиндров закачивают воду. Если она просачивается наружу, значит, имеется трещина.

Что такое ГБЦ

На двигатель автомобиля могут воздействовать самые разнообразные внешние агрессивные факторы как механического, так и химического действия. Чтобы этого не допустить, блок цилиндров закрывается специальной крышкой. Она чаще всего изготовлена из чугуна или алюминиевого специального сплава и имеет очень сложную форму. После процесса литья эта пластина подвергается специальному процессу, который искусственно состаривает ее для снятия напряжения с внешней стороны. ГБЦ имеет достаточно сложную техническую конструкцию и состоит из множества мелких деталей:

• крышки, которая обеспечивает защитные функции от механического загрязнения, в крышке есть небольшое отверстие, через которое следует наливать масло;
• прокладки, с помощью которой крышка крепится к блоку, уплотняя место крепления;
• специальных камер, предназначенных для сгорания поступающего топлива;
• разнообразных отверстий для свечей и форсунок.

В различных ситуациях неправильной эксплуатации автомобиля или при несвоевременном техническом обслуживании в блоке цилиндров могут возникать поломки, требующие длительного и дорогостоящего ремонта. При самостоятельном обслуживании своего автомобиля особого внимания заслуживает процесс затяжки креплений, так как при недожатии или перезакручивании можно с легкостью испортить прокладку ГБЦ.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Видео «Замена прогоревшего клапана»

Более подробно о том, как осуществляется замена прогоревшего компонента головки блока цилиндров, вы можете узнать из этого видео.

Приобретите руководство по ремонту вашего автомобиля и модели. В ней описаны пошаговые процедуры с изображениями, которые объясняют, как заменить прокладку головки. Руководство также опишет все необходимые инструменты, которые вам могут понадобиться.

Слейте все масло и охлаждающую жидкость из двигателя. Снимите те детали, которые расположены в верхней части прокладки головки. Прочтите сервисное руководство вашего автомобиля, но в большинстве случаев эта процедура включает в себя удаление выпускного коллектора, впускного коллектора, крышку клапана и приводные ремни. На многих двигателях, вы должны будете удалить зубчатого ремня или цепи газораспределительного механизма. Постарайтесь изучить процедуры выравнивания ремня ГРМ или цепи и убедитесь, что вы четко видите метки выравнивания, перед тем как демонтировать компоненты синхронизации.

• Узнайте, как удалить каждую деталь. Либо сфотографируйте и запишите, чтобы было легче вспомнить, как только вы закончите.
• Прокладка — тонкий кусок уплотнительного материала, который можно увидеть, как только вы снимите головку.

• Проверьте блок, чтобы убедиться, что не произошло деформации и отправьте головку или головки в автомобильный механически цех, чтобы их испытали под давлением. Если испытание под давлением не покажет трещин, пусть механический цех восстановит головки. Никогда не пытайтесь переустановить головки блока цилиндров, которая не была профессионально восстановлена.

  • Проверьте в сервис-руководстве спецификации головки, чтобы узнать, нужно ли заменять болты, когда прокладка головки будет заменена.

  • Очистите поверхность головки и блока. Не поцарапайте и не повредите любые металлические части, так как это может помешать установить прокладку головки плотно.

    Очистите отверстия под болты, которыми закрепляют головку в блоке.

    Установите прокладку головки на блок. Используйте герметик, указанный изготовителем, и только нужное количество в определенных местах. Отклонение от рекомендаций производителя может привести к повреждению внутренних деталей двигателя.

    Установите блок с прокладкой головки на место.

    Используйте тарированный гаечный ключ, чтобы затянуть головку на блок. Проверьте сервисное руководство, чтобы определить головку болта, а также количество оборотов, которые должно быть применено для каждого шага. Некоторые болты головки требуют трех шагов плюс поворот на определенное количество градусов в конце.

    Замените другие компоненты двигателя, которые вы извлекли.

    Установите ремень привода газораспределительного механизма или цепь обратно в надлежащее положение, аккуратно вращая распределительный вал и коленчатый вал. Убедитесь в том, что двигателю ничего не мешает. Если же что-то есть, существует очень специфический метод, который состоит в повороте и настройке распредвала на коленчатый вал так, чтобы не повредить и не сгибать клапаны! Если возможно, установите распределитель так, чтобы он правильно подходил к каждому цилиндру. При необходимости, отрегулируйте клапанный зазор, следуя руководству.

    Залейте в двигатель новое масло, замените масляный фильтр и заполните систему охлаждения новым заводским средством. Когда вы запустите двигатель, убедитесь, что двигатель работает на холостом ходу на полную мощность. Это необходимо, чтобы система охлаждения могла выгнать все воздушные пузыри. Некоторые двигатели требуют специальной процедуры выгонки воздуха в системе охлаждения, рекомендуем почитать об этом отдельно.

В этой статье попытаемся рассказать о том, как быстро и легко снять с автомобильного двигателя головку цилиндров. Снимать ее надо для чистки нагара, образовавшегося в камерах сгорания, замены поврежденных или износившихся клапанов, а также во время разборки двигателя транспортного средства. Чтобы снять головку цилиндров двигателя, нам будут нужны: рожковый ключ, накидной ключ.

Если вы будете точно следовать этой инструкции, то сможете быстро и просто снять головку блока цилиндров с вашего автомобиля.

Автовладельцу может понадобиться снять ГБЦ. Как правило, это неотъемлемая составляющая частичного или капитального ремонта двигателя. Также снятие головки блока цилиндров может понадобиться и при простейших процедурах:

• замене и натяжении цепи ГРМ,
• замене прокладки ГБЦ,
• регулировке двигателя (клапанов) и т.д.

Также данная процедура нужна при проведении диагностики двигателя, а точнее состояния клапанов, блока цилиндров и т.д. Процедура сама по себе не сложна, однако требует определенных навыков и наличия некоторых инструментов.

Как шилифуется головка блока

Начнем с того, что квалифицированные операции с ГБЦ и шлифовка цилиндра в домашних условиях не рекомендуется, хотя это возможно и существует несколько способов. Теперь давайте перейдем к самой процедуре с учетом того, как она должна выполняться правильно. Прежде всего, нужно осуществить проверку плоскости ГБЦ. Это делается при помощи длинной стальной линейки, а также щупов (можно использовать щупы для регулировки теплового зазора клапанов). Важным условием является то, что линейка должна быть ровной, одинаковой по толщине, без искривлений и дефектов.  Указанную линейку нужно прикладывать к нижней плоскости по диагоналям, после чего подходящий щуп вставляется в зазоры, которые образуются между плоскостью головки и приложенной линейкой. Такие действия выполняются поочередно.

Добавим, что данный метод замеров при помощи линейки не отличается высокой точностью, но позволяет быстро проверить плоскость головки блока своими руками прямо в гараже. Если  ГБЦ деформирована, тогда щупы и линейка помогают наглядно выявить дефекты, а также оценить степень серьезности имеющейся проблемы. Также следует отметить, что в случае прогара прокладки самые очевидны деформации привалочной поверхности будут именно в том месте или рядом с областью, где прокладку пробило. Косвенным признаком также можно считать и нагар на поршнях в расположенных рядом с местом пробоя цилиндрах.

Идем далее. Если дефекты обнаружены, тогда следующим шагом становится проверка головки на наличии трещин. В гараже обычно используют краску или похожие по свойствам красители, которыми покрывается корпус предварительно отмытой и очищенной от грязи ГБЦ. Затем краситель удаляют с поверхности, после чего по остаткам красящего вещества, попавшего в трещины, выявляют проблемные места. Способ достаточно простой, но микротрещины или внутренние повреждения корпуса при помощи краски определить не удается. Для более точной диагностики герметичности корпуса и проверки на предмет растрескивания внутренних поверхностей необходимо обратиться к специалистам или иметь под рукой подходящее оборудование. ГБЦ нужно нагреть, после чего головка помещается в специальную ванну с водой. Не вдаваясь в подробности, микротрещины проявляются благодаря воздушным пузырькам, которые выходят наружу в результате подачи в корпус головки блока воздуха под давлением. Затем следует провести ремонт трещины головки блока цилиндров (при наличии таковой), после чего ГБЦ можно шлифовать.

Сам процесс шлифовки головки блока своими руками возможен при наличии фрезерно-шлифовального станка или опыта выполнения подобных работ самостоятельно при помощи шлифофального круга, наждачной бумаги и т.п. Другими словами, шлифовальные операции лучше доверять только проверенным и опытным специалистам

Если же вы решили делать ремонт двигателя самостоятельно, тогда нужно особое внимание уделить определенным тонкостям, которые связаны со шлифовкой головки. Во время фрезеровки важнейшим параметром является допустимая толщина шлифовки

Если проще, нужно знать, сколько металла можно снять максимально с поверхности той или иной ГБЦ. Информация о глубине, на которую можно шлифовать головку, должна содержаться в технической литературе, руководствах по ремонту и дополнительных источниках применительно к конкретному типу и модели ДВС. Производитель двигателя должен обязательно указать данный параметр для ремонта, после чего агрегат будет нормально работать. Если же дефекты плоскости слишком серьезные, то есть глубокой фрезеровкой для их устранения может понадобиться снять весь допустимый запас и превысить рекомендуемое производителем значение, тогда в этом случае может понадобиться произвести замену ГБЦ

Во время фрезеровки важнейшим параметром является допустимая толщина шлифовки. Если проще, нужно знать, сколько металла можно снять максимально с поверхности той или иной ГБЦ. Информация о глубине, на которую можно шлифовать головку, должна содержаться в технической литературе, руководствах по ремонту и дополнительных источниках применительно к конкретному типу и модели ДВС. Производитель двигателя должен обязательно указать данный параметр для ремонта, после чего агрегат будет нормально работать. Если же дефекты плоскости слишком серьезные, то есть глубокой фрезеровкой для их устранения может понадобиться снять весь допустимый запас и превысить рекомендуемое производителем значение, тогда в этом случае может понадобиться произвести замену ГБЦ.

https://youtube.com/watch?v=HTLhrCv6Lq8

Прикипела головка блока цилиндров: что делать

В ряде случаев после откручивания болтов не удается снять прикипевшую головку блока цилиндров, также могут не выкручиваться шпильки.  Головка блока может прикипеть на прокладке или изначально быть перетянутой на шпильках. Во втором случае алюминий корпуса ГБЦ «обжимает» шпильки и крепко держится за них. В результате сдвинуть или поднять ГБЦ не удается.

В такой ситуации есть несколько способов решения проблемы в гаражных условиях. Прежде всего, головку нужно попробовать обстучать со всех сторон через деревянную проставку. Если это не помогает, тогда по шпилькам можно налить немного уксуса, после чего легко простучать по торцам и бокам головки. Также можно отмочить шпильки в wd-40, затем начать расшатывать головку вверх и вниз.

Еще одним способом является подъем поршня в первом цилиндре практически в ВМТ, но так,  чтобы осталось немного места, то есть поршень находился на такте сжатия. Если позволяет конструкция, можно ориентироваться по бегунку трамблера, который станет в положение первого цилиндра. Получается, клапана будут закрыты. Далее через свечное отверстие в цилиндр заливается немного моторного масла, затем свеча зажигания закручивается. После двигатель проворачивается вручную, в результате чего головка должна сдвинуться с места в том случае, если полностью откручены крепежные болты. Бывает так, что поднимется только передняя часть. Это значит, что процедуру  нужно проделать и с четвертым цилиндром.  Добавим, что некоторые мастера прокручивают мотор не вручную, а стартером.  При этом не стоит забывать, что есть риск погнуть шатун. Если головка отошла, тогда ее нужно раскачивать и далее пробовать поднимать.

Случается, что ни один способ не помогает, тогда одним из самых простых и одновременно опасных решений можно считать вставку широкой плоской стамески путем забивания прямо в прокладку ГБЦ

Забивать нужно осторожно, чтобы не повредить привалочную плоскость блока и головки. Отметим, что в ряде случаев плоскость все равно повреждается, в чем и заключается главный недостаток

Еще одним решением, которое помогает выкрутить шпильки,  является их выкручивание при помощи так называемого шпильковерта или посредством установки двух гаек. Также на шпильки можно накрутить гайки, затем обварить их сваркой и выкрутить подобно обычным болтам. Минусом можно считать то, что шпильки в этом случае нужно будет менять.

Что нужно для ремонта ГБЦ?

Максимально эффективная работа возможна только при наличии специальных навыков у исполнителя и оборудования. Подготовка включает в себя: мойку, опрессовку, разборку и дефектовку. Далее наступает черед восстановления распределительных валов, деталей клапанного агрегата, отверстий и резьбовых частей. Финишируют обработкой плоскостей и окончательным монтажом.

Подготовительный этап перед ремонтом ГБЦ начинается с устранения загрязнений (масляных остатков, продуктов горения) для обнаружения проблемных участков. Только после этого можно реально оценить порядок и объем работ.

Опрессовка требуется для поиска механических микроповреждений рубашки охлаждения и проверки седел клапанов.

Перечень инструментов для ремонта блока ГБЦ приведен ниже:

• микрометр (для измерений);
• оправки для запрессовки колпачков и втулок;
• развертка для новых деталей;
• “рассухариватель” пружин;
• зенкеры для восстановления клапанных седел;
• электроплитка для нагрева узла (пригодится перед запрессовкой втулок).

Окончательная дефектация производится после разборки клапанного механизма.

Любые работы по ремонту головок ГБЦ включают в себя демонтаж (исключение — снятие/установка маслосъемных колпачков). Не пренебрегайте тщательной подготовкой, чтобы не столкнуться с нехваткой запчастей и инструментов в процессе восстановления агрегата. Можно приобрести готовый ремнабор или собрать его самостоятельно, но в техцентре весь технологический процесс проходит под строгим контролем.

Последствия несвоевременной замены

Если замена будет выполнена не вовремя, это приведет к серьезным проблемам. Из-за пробитой прокладки моторное масло начнет попадать в систему охлаждения, что нарушит ее работу в целом. Антифриз не сможет качественно охлаждать силовой агрегат.

Печка будет работать слабо, снизится мощность мотора, появятся проблемы в его эксплуатации. Двигатель будет глохнуть, в некоторых случаях его запуск невозможен, при нажатии на педаль газа могут ощущаться провалы.

Из-за попадания антифриза в систему смазки масло потеряет свои свойства. Смазывание трущихся узлов и деталей будет менее эффективным, что приведет к их ускоренному износу и повреждению. Двигатель будет троить, из-за потери свойств антифриза он может перегреваться. В зимнее время года возникнут сложности с пуском мотора. Если не менять прокладку и продолжать так использовать автомобиль, это может привести к поломке силового агрегата и необходимости выполнения его капитального ремонта.

Загрузка …

Причины появления дефектов

Предназначение головки заключается в образовании горючей смеси из воздуха и топлива, которая создается в камерах сгорания. Она используется для воспламенения и движения автомобиля. ГБЦ, как и другой узел машины, не застрахован от дефектов. Неисправности могут возникать спонтанно либо в результате дорожно-транспортного происшествия или износа узла.

Все поломки связаны с:

• браком при производстве ГБЦ;
• высокой нагрузкой на узел;
• некорректным либо недостаточным техническом обслуживании;
• некачественной смазкой внутренних компонентов устройства;
• отсутствием защиты от замерзания либо коррозии в контуре хладагента.

Подготовка к шлифовке

Для самостоятельной шлифовки нам понадобятся в первую очередь набор щупов, лекальная металлическая линейка, с её помощью будем определять насколько сильно изогнута ГБЦ и степень её неровности. Это скорей метод на глаз, так как только визуально можно понять, где и сколько стоит шлифовать.

Помимо такой неровности могут быть еще трещины и подобные дефекты. Это говорит о том, что двигатель хорошо перегревался и детонировал. Чтоб определить такие трещины стоит покрасить ГБЦ медленно сохнущей краской и через несколько минут стереть. Там где краска останется и будет трещина. Краску желательно использовать ярких цветов. К сожалению, увидеть можно будет только большие трещины, а вот микротрещины только с помощью специальных приборов.

Неисправности, когда требуется снятие и установка ГБЦ

Существует ряд неисправностей, по причине которых ГБЦ ВАЗовской «шестёрки» приходится демонтировать с автомобиля для дальнейшей диагностики или ремонта. Остановимся на них детальнее.

Прогорела прокладка

О том, что прокладка ГБЦ вышла из строя (прогорела или её пробило), свидетельствуют следующие признаки:

• появление подтёков или прорыв газов на стыке между блоком двигателя и головкой. При таком явлении в работе силовой установки появляются посторонние шумы. При разрыве внешней оболочки уплотнителя могут появляться следы смазки или охлаждающей жидкости (ОЖ);
• образование эмульсии в моторном масле. Происходит такое при попадании охлаждающей жидкости через прокладку в масло либо при образовании трещины в БЦ;

  Образование эмульсии свидетельствует о попадании ОЖ в масло

• появление белого дыма из системы выхлопа. Белый выхлоп возникает при попадании ОЖ в камеру сгорания мотора. В такой ситуации уровень жидкости в расширительном бачке постепенно снижается. Несвоевременный ремонт может привести к гидроудару. Гидроудар — неисправность, которая вызвана резким повышением давления в подпоршневом пространстве;

  Если прокладка повреждена и охлаждающая жидкость попадает в цилиндры, из выхлопной трубы будет идти густой белый дым

• попадание смазки и/или отработавших газов в систему охлаждения двигателя. Выявить попадание смазки в ОЖ можно по наличию масляных пятен на поверхности жидкости в расширительном бачке. Кроме этого, когда нарушается герметичность прокладки, в бачке могут появиться пузыри, свидетельствующие о проникновении в систему охлаждения отработавших газов.

  Появление пузырьков воздуха в расширительном бачке свидетельствует о попадании отработавших газов в систему охлаждения

Видео: повреждение прокладки ГБЦ

Повреждение привалочной плоскости ГБЦ

К образованию дефектов привалочной поверхности головки блока могут приводить такие причины:

• продолжительная работа силового агрегата;
• перегрев мотора;
• некачественная охлаждающая жидкость.

Дефекты такого рода устраняются путём обработки плоскости, с предварительным демонтажем головки.

Повреждение привалочной плоскости на примере ГБЦ «Калины»

Трещины в головке блока

Основными причинами, которые приводят к появлению трещин в ГБЦ, являются перегрев мотора, а также неправильная затяжка крепёжных болтов при монтаже. В зависимости от характера повреждений головку можно отремонтировать с помощью аргоновой сварки. При серьёзных дефектах ГБЦ придётся заменить.

Перегрев мотора может привести к появлению трещины на ГБЦ

Износ направляющих втулок

При большом пробеге двигателя или применении некачественного моторного масла, направляющие втулки клапанов изнашиваются, что приводит к нарушению герметичности между седлом и тарелкой клапана. Основным признаком такой неисправности является повышенный расход масла, а также появление сизого дыма из выхлопной трубы. Проблема устраняется путём замены направляющих втулок.

Износ сёдел клапанов

Сёдла клапанов могут изнашиваться по нескольким причинам:

• использование низкокачественного топлива;
• большой пробег двигателя;
• неправильная установка зажигания.

Неисправность решается правкой либо заменой сёдел. Кроме этого, в обязательном порядке проверяется система зажигания.

Дефекты седла приводят к неплотному прилеганию клапана и потере герметичности камеры сгорания

Облом свечи зажигания

Довольно редко, но бывает, что в результате чрезмерной затяжки свечи, деталь обламывается на резьбе в свечном отверстии. Чтобы извлечь остатки свечного элемента ГБЦ, требуется демонтировать и подручными инструментами выкручивать резьбовую часть.

Неисправности ЦПГ

При неполадках цилиндропоршневой группы двигателя, головку блока также приходится снимать. К наиболее распространённым поломкам ЦПГ относятся:

• повышенный износ цилиндров, колец и поршней;
• повреждение поршня;
• залегание колец.

При чрезмерном износе цилиндров двигатель полностью разбирают для замены поршневой группы, а также для расточки внутренней полости цилиндров на станке. Что касается повреждения самих поршней, то они хоть и нечасто, но прогорают. Всё это приводит к необходимости демонтажа ГБЦ и замены неисправных деталей. При залегании колец нормальная работа цилиндра и двигателя в целом становится невозможной.

При залегании колец нормальная работа двигателя нарушается

Как менять прокладку головки блока цилиндров

Такую работу по ремонту авто, как замена прокладки ГБЦ своими руками можно и нужно научиться делать тем, кто любит различные технические устройства, кто любит проводить выходные в теплую погоду у себя в гараже. Чтобы заменить, особых заумных навыков не требуется, просто надо узнать последовательность замены, какие инструменты для этого потребуется, какую прокладку правильно выбрать прежде, чем купить и, как правильно поставить и собрать. Кстати, нужно ли использовать герметики при замене прокладок? Узнать подробнее о герметиках для клапанной крышке и других соединительных деталей.

Как менять прокладку ГБЦ:

1. Демонтировать все навесное оборудование (что мешает снятию головки). Это воздушный фильтр и т.д.
2. Открутить болты крепления. Здесь есть свое правило — сначала ослабить болты посередине и от середины по симметрии. Сначала, каждый болт следует отворачивать только на 1 оборот. Соблюдение этого правила защитит от микродеформаций плоскости ГБЦ, так все болты изначально капитально затянуты, если ослабить сразу резко пару болтов с одного края, то головку может «повести», потом придет везти на шлифовку.
3. Снять старую ГБЦ.
4. Снять старую прокладку ГБЦ. Кто не знает как выбирать прокладки, лучше пусть сразу не выкидывает старую прокладку. С ней можно съездить в автомагазин. Потому что есть разные прокладки для одних и тех же марок и моделей автомобилей. Надо проверить, отверстия каналов охлаждения соответствовали отверстиям на прокладке. Потому что лично видел, когда однажды примерял прокладку, смотрю, а там на прокладке не вырезаны некоторые отверстия, которые должны быть в соответствии с каналами блока.

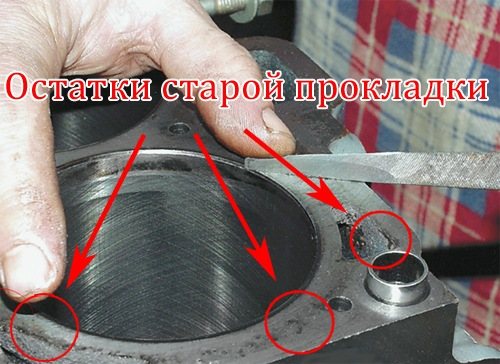

5. Хорошо очистить посадочную поверхность на блоке цилиндров. Если есть твердые смолы, очистить ножичком.
6. Установить новую прокладку на блок цилиндров.
7. Очистить посадочное место головки и установить ее на блок. Делать это аккуратно, не повредив прокладку.
8. Затягивать болты по определенной схеме. Затяжку болтов производить строго по указанной схеме, разработанной производителем двигателя конкретной машины. Момент затяжки очень важен для соединения таких деталей.
9. После установки и затяжки в определенном порядке, и с требуемым оптимальным моментом затяжки, монтируем снятое навесное оборудование.

Обязательно менять болты при замене прокладки?

Эту тема (по какой схеме затягивать ГБЦ) была рассмотрена в материале: как снять головку блока цилиндров на двигателе различных авто. Если коротко, то, узнать надо ли менять болты для крепления ГБЦ очень просто, достаточно измерить линейкой длину «бывших» болтов.

Узнать длину новых болтов для определенного ДВС и сравнить. Если длина стала больше, то есть болт вытянулся больше, чем на 2 мм, то болт надо менять. Если состояние резьбы и длины болта и граней для ключа в норме, то менять не обязательно.

ЗАМЕНА ПРОКЛАДКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть также из-за коробления головки блока в следствие перегрева.

Вам потребуются: динамометрический ключ, ключи «на 13», «на 17», «на 19», торцовые головки «на 10», «на 13», «на 17», «Torx», отвертка.

Необходимый инструмент + расходные материалы

Следующий перечень инструментов поможет провести работу оперативно и правильно:

• специальный динамометрический ключ с индикатором;
• штангенциркуль или небольшая линейка;
• набор головок и гаечных ключей;
• головка Torx;
• мягкая металлическая щётка — для очистки поверхности блока, места установки прокладки;
• чистая ветошь.

Также необходимо подготовить расходные материалы. В частности, это новая прокладка и болты ГБЦ. Последние иногда бывают сильно изношены, ведь работают они под высокой нагрузкой и затягиваются с усилием от 80 Н.м и выше. Поэтому желательно будет заменить их.

Как и говорилось выше, существует несколько типов прокладок ГБЦ:

• обычная — при эксплуатации практически не изменяет форму, быстро восстанавливается после незначительных деформаций;
• асбестовая — упругая, эластичная деталь, выдерживает очень высокие температуры;
• металлическая — наиболее надёжная, долговечная.

Конкретный выбор зависит от предпочтений владельца и модели автомобиля. Для иномарок нужно знать VIN модели автомобиля, чтобы указать его в магазине и купить правильную запасную часть. В случае с отечественными машинами достаточно знать модель и марку двигателя.

Покупать прокладку ГБЦ желательно в крупных торговых точках, чтобы избежать подделок. Если оригинальная деталь стоит дорого, экономить на ней не стоит, так как она прослужит значительно дольше неоригинальной продукции. В некоторых случаях можно удовольствоваться дубликатами, произведёнными известными фирмами.

Фотогалерея

На фото ниже некоторые этапы замены прокладки на 8-клапанном моторе ВАЗ.

Мотор со снятой клапанной крышкой Откручивание приемной трубы от нейтрализатора Внутренняя часть цилиндров двигателя с поврежденной прокладкой Сама прокладка Место пробивки прокладки Отмытые бензином цилиндры Снятая с двигателя головка Нагар на клапанах и камерах сгорания

На фото ниже показаны некоторые этапы разборки двигателя 1,4 литра.

Снятие бачка омывателя Снятая рампа с форсунками Направляющая щупа Привод ГРМ снят Шестерни распредвалов сняты Снятие опор распредвалов Внутренняя часть цилиндров 16-клапанная головка
