Как заменить фильтр салона Мазда 3 самому

Замена салонного фильтра + чистка и антибактериальная обработка — бортжурнал Mazda 3 1.6 АТ __Short Cake__ 2007 года на DRIVE2

Всем привет!Времени пополнять бж не много.поэтому так мало записей, НО ОБ ЭТОМ ВИДЕ СПОРТА я не написать не мог!

Начну с того, что по сей день я восхищался и удивлялся инженерной мысли японцев, как всё просто и доступно сделано в машине, как всё продуманно, КРОМЕ этого самого фильтра!

в каких позах я сегодня только не побывал, я даже предположить не мог что моё тело на такое способно…))Вообще кто менял, тот знает)

Короче как разбирал не буду писать, т.к тут куча и мануала, и фото и видео как кто это делает.Понять не могу одного, как некоторые люди умудряются менять его, без снимания блока предохранителей.

Несколько фото с процесса:

вот такая картина

фильтр брал не оригинал

Отличие было в одном, не было уплотнителя

ДО

После

И перейду к чистке…Мной были куплены следующие средства

Первый аэрозоль, брызгал в дифлекторы и включал рецеркуляцию с кондеем, как сказано в инструкции

потом настраивал церкуляцию с улицы и брызгал в воздухозаборники

После данной процедуры стало заметно чище воздух и без какого либо запаха, ни плохого ни хорошего…Просто обычный свежий воздух

Далее пустил в ход дымовую шашку!Хоть и у аэрозолии был уже антибактериальный эффект, мне всё же порекомендовали взять и её

Там всё просто, делаешь рецеркуляцию, нажимаешь на кнопку, выходишь и закрываешь все двери, ждёшь пока шашка задымит…

Самым тяжёлым как и все пишут, было вставить новые фильтры на место!Я не мог понять как они там держуться и должны стоять…Так и не понял!))))Засунул, вроде держаться))Вроде правильно

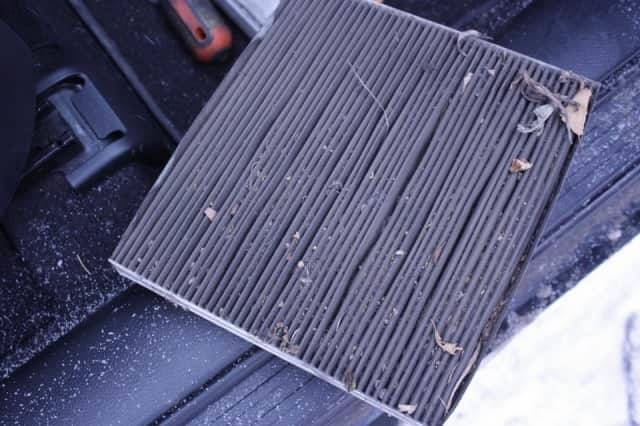

Старый фильтр был просто как пакет из пылесоса после ген уборки!

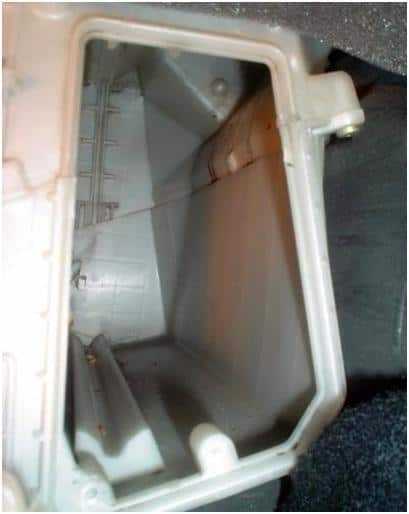

Столько было в отверстии

ИТОГ:Работой очень доволен!Стало приятнее и чище воздух в салоне!Печка стала греть просто дико!Кондей охолождает, просто как морозилка!И обдув происходит без напряга и очень сильно.

Цена вопроса: 800 ₽ Пробег: 70000 км

Замена салонного фильтра Мазда 3

Не на всех автомобилях рутинные работы регламентного ТО проходят быстро и удобно. Иногда, напротив, кажется, что конструктора автомобиля старались всеми силами усложнить работу по обслуживанию. Замена салонного фильтра Мазда 3– тому яркий пример: казалось бы, зачем усложнять доступ к расходнику? Но именно на этой машине (касается как дорестайлинговых, так и послерестайлинговых выпусков) даже просто найти место расположения фильтра вентиляции салона без подсказки трудно.

Трудоемкость замены фильтра часто приводит к тому, что на многих автомобилях вторичного рынка вскоре после покупки появляется неприятный запах в салоне, особенно при перепадах влажности – отсек «печки» является прекрасным грязесборником, где гниет листва, попадающая в воздухозаборники. Плюсом к этому добавляется конденсат с радиатора кондиционера, расположенного практически вплотную к фильтру.

К чести производителя нужно отметить, что штатный фильтр вентиляции салона имеет большую площадь, и заявленный ресурс выдерживает достойно. Но речь при этом идет только о сухом климате: весной и осенью фильтр начинает активно собирать гниль, так что стоит к этому сезону приурочить не только замену самого фильтра, но и очистку со стерилизацией кондиционера.

Выбор фильтра салона для Мазда 3

Фильтр на этом автомобиле имеет сложную конструкцию – он состоит из двух невзаимозаменяемых частей, устанавливаемых друг над другом. Это еще раз указывает на неудобство компоновки: вставить полноразмерный фильтр просто не получилось бы.

Артикул оригинальной детали – BBP2-61-J6X. Его средняя цена приближается к двум тысячам рублей, поэтому мало кто из автомобилистов приобретает оригинал после снятия машины с гарантии. Естественно, спрос на доступные заменители стимулирует предложение, и аналоги найти нетрудно. Вот только краткий перечень изделий уважаемых брендов:

  • Corteco 80001736,
  • Fram CF10824-2,
  • Delphi TSP0325332,
  • Bosch 1987432209.

Если говорить о доступных заменителях, то можно упомянуть

  • Filtron K1312-2X,
  • «Невский фильтр» NF63742,
  • Mapco 65544.

Замена салонного фильтра Мазда 3 (инструкция)

Учитывая, где располагается на Мазда 3 салонный фильтр, замена его отнимет приличное время, особенно на дорестайлинговых автомобилях. Так как работа сопряжена с демонтажом пластиковых деталей, ее нельзя проводить на холоде: если сломанный пистон можно заменить дешево, то трещина на пластмассовой панели не будет приятна никому.

На машинах, выпущенных до 2012 года, работу стоит начать с отключения аккумулятора: «по наследству» от Ford автомобилю досталось крайне неудобное расположение блока предохранителей, который придется снять (как и рассоединить еще несколько разъемов). Далее пластиковой лопаткой нужно подцепить узкую панель, находящуюся над бардачком, и снять ее с защелок: это наиболее ответственная операция, так как пластик здесь хрупок.

Под этой панелью можно найти винты, крепящие бардачок, они отворачиваются обычной крестовой отверткой. Откинув бардачок, с него снимают плафон подсветки (также крепится саморезом), после чего вытянуть бардачок на себя ничто не помешает.

Теперь работа переходит вниз: снимается с клипс пластиковый щиток, который находится под бардачком, вытягивается клипса панели, расположенной у левой ноги. После этого можно получить доступ к двум болтам, крепящим блок предохранителей, отпустить его и отключить от разъемов – из разъемов вытягиваются флажки контрастного цвета, после чего они могут отходить от колодок.

Осталось открутить крепления блока управления скоростью вентилятора и извлечь его из прорези на крышке салонного фильтра. Теперь осталось всего лишь снять крышку и вытянуть фильтры на себя, запомнив форму верхнего и нижнего.

На более новых автомобилях бардачок и блок предохранителей снимать нет нужды: демонтируются панели под бардачком и у ноги пассажира, после чего можно отсоединить от крышки блок управления вентилятором и снять крышку. Единственное, что удобно в этой конструкции – это большая площадь отверстия: через него легко можно вычистить грязь, заодно обработав радиатор кондиционера очистителем (покупным аэрозолем или залив в бытовой распылитель раствор хлоргексидина).

Видео замены фильтра на Mazda 3

Артикулы и размеры


Оригинал Mazda BP4K61J6X9A

Воздушный фильтр для салона Мазда 3 БК 2007 состоит из двух частей. Каждая из них имеет одинаковые размеры: длина 236, ширина 98 и толщина 22 мм.

Стоит он не дёшево, поэтому многие предпочитают экономить, покупая аналоги, которые зачастую не уступают по качеству. Приведём некоторые из них.

Противопылевые неоригинальные салонные фильтры Mazda 3 первого поколения:

  • AMD — AMDJFC73;
  • AMIWA — 2001061;
  • Miles — AFW2199;
  • Metaco — 1010023;
  • Goodwill — AG1232KCF;
  • Stellox — 7110242SX.

Существуют более дорогие, но с улучшенным уровнем фильтрации — угольные элементы для Mazda 3 BK 2004:

  • Vic AC405EX;
  • Mitwell MA2770;
  • Fortech FS026C;
  • Mitwell MA8123;
  • Kujiwa KUK3502;
  • Corteco 80000406.

Какой купить угольный или обычный


Салонные фильтры: обычный противопылевой (слева) и угольный (справа)

Салонный фильтр для Мазда 3 БК 2003 может быть противопылевым или угольным. Рассмотрим характеристики и особенности каждого из них в отдельности.

Противопылевой фильтрующий элемент состоит из целлюлозного или синтетического волокна и гофрированной бумаги, заключённых в прямоугольную рамку. По своей структуре он похож на воздушный фильтр двигателя, но имеет меньшую плотность. Его своевременная замена способна оградить людей, находящихся в Mazda 3 BK 2008 от пыли, сажи, мелких частиц резины, цветочной пыльцы и тяжёлых летучих смесей. Некоторые производители пропитывают волокна детали хлором, благодаря чему возможна защита от некоторых видов бактерий. Плюс такого расходника — цена. Его покупка не ударит по карману даже самых экономных водителей.

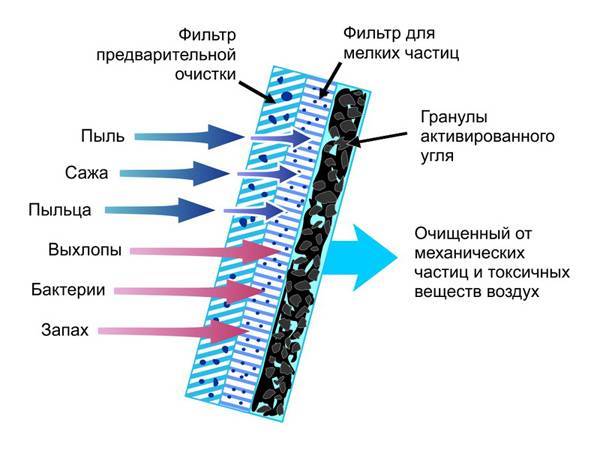

В конструкцию угольного фильтра салона для Мазда 3 входит синтетическое волокно способное за счёт своих электростатических свойств задерживать микрочастицы размером до 1 мкм. Здесь в прямоугольной рамке расположено три фильтрующих слоя. Первый служит барьером для относительно крупного мусора и пыли. Средний слой состоит из микроволокна, которое является преградой для мелких частиц. Третий слой — формированный активированный уголь, нейтрализующий вредные химические вещества, газы и запахи. Чаще всего в производстве применяется кокосовый уголь, он считается наиболее эффективным.

По всем показателям угольный фильтр салона лучше противопылевого. Единственный минус — высокая стоимость. Он может быть в 2-3 раза дороже обычного.

Как устроен салонный фильтр Мазда 3

На Маздах установлен салонный фильтр картриджного типа, который представляет собой эластичную рамку из пластика и вставленный в нее фильтрующий элемент. Не только сам элемент должен быть качественным, но и рамка, которая вставляется в корпус. Она обеспечивает плотное прилегание к корпусу, исключая тем самым проникновение неочищенного воздуха в систему отопления и вентиляции.

Главную функцию исполняет, безусловно, сам фильтрующий элемент, который может быть устроен по нескольким схемам:

  • элемент может быть однослойным, то есть состоять из пористого целлюлозного материала или микроволокнистых нетканых фибр, задача которых не пропускать в салон пыль и пыльцу растений, которая часто вызывает аллергию, однослойные фильтры самые недорогие и выполняют только механическую очистку;
  • адсорбирующий — более качественный фильтр, состоящий из мембраны механической очистки и угольного адсорбирующего слоя, задача которого нейтрализовать и не пропускать в систему вентиляции токсичные газы и неприятные запахи;
  • трехслойный салонный фильтр представляет собой комбинацию двух первых видов фильтров и является самым эффективным, но он дороже и требует более частой замены.

Также некоторые производители выпускают для Мазда 3 комбинированные модели фильтров, состоящие из нескольких слоев, один из которых имеет электростатический заряд, который работает с наночастицами, не давая им шансов проникнуть в салон.

Как заменить

Если появилась необходимость провести замену салонного фильтра, рекомендуем сначала определиться с фильтрующим элементом. В продаже есть два вида: угольный и противопыльный. Первый имеет более высокую степень очистки, но и загрязняется существенно быстрее. Второй прослужит дольше и лучше подойдёт для автолюбителей, которые эксплуатируют транспорт в более-менее чистой среде.

Несмотря на то, что в 3-й Мазде заменить фильтр несколько сложнее, чем в других моделях японского производителя, вам потребуется не больше 30 минут. Автомобиль должен быть в заглушённом состоянии, работу можно проводить как на улице, так и в гараже.

Необходимый инструмент

Для замены понадобится обычный инструмент, который есть в каждом доме. Подготовьте заранее:

  • набор накидных ключей;
  • тонкую отвёртку;
  • толстую плоскую отвёртку;
  • несколько тряпок.

Инструменты должны быть чистыми, без остатков масла или других веществ. Работа будет выполняться в салоне, поэтому грязные материалы будут источником неприятного запаха и могут испортить интерьер.

Выбор нового салонного фильтра

Как уже говорилось ранее, для замены можно выбрать угольный или противопыльный фильтрующий элемент. Для Мазды есть довольно много расходников, как новых оригинальных, так и подобных от других производителей. Несмотря на то, что вторые имеют более низкую цену, их качество не всегда отвечает заводским требованиям и они гораздо быстрее изнашиваются.

Выбирайте оригинальные салонные фильтры к Мазде 3

Большинство специалистов рекомендуют выбирать оригинальные фильтры с пометкой (BP4K-61-J6X-9A). При покупке следите, чтобы упаковка была целой, без следов вскрытия. Для замены понадобится два фильтрующих элемента, их лучше приобрести в одном месте.

Пошаговая инструкция по замене фильтра салона

После подготовки всех необходимых инструментов и материалов можно приступать к работе:

  1. Отключаем аккумулятор, отсоединив клему с «минуса».

    Отсоединение клемы с «минуса» аккумулятора

  2. Подбираемся к блоку предохранителей. Для этого необходимо снять крышку бардачка.
  3. Снимаем декоративный элемент на передней панели. Это можно сделать с помощью тонкой плоской отвёртки. Особых усилий прилагать здесь не нужно, достаточно немного сдвинуть полоску влево.

    Снятие декоративного элемента для доступа к болтам

  4. Получив доступ к болтам, которые фиксируют крышку бардачка, откручиваем их. Вытягиваем вещевой мешок, расшатывая его по сторонам.
  5. Далее откручиваем винт под бардачком, который фиксирует штекер.
  6. Снимаем боковую панель со стороны пассажира на переднем сидении. С помощью тонкой отвёртки снимаем несколько заглушек, которые закрепляют декоративную панель к двери.

    Для снятия боковой панели отжимаем клипсу плоской отверткой

  7. Снимаем небольшую панель спереди под бардачком. Её держат две клипсы, которые необходимо отжать аналогично боковым.
  8. После получения полного доступа к панели предохранителей снимаем её, открутив два болта. После снятия блока болты остаются внутри него.
  9. Чтобы добраться к самому салонному фильтру, потребуется ещё снять коробку со штекерами, которая осталась после демонтажа блока предохранителей. Она также крепится на двух болтах.

    Снимаем заднюю крышку для получения доступа к салонному фильтру

  10. Снятие фильтра начинается с выкручивания двух болтов, которые фиксируют корпус устройства. После этого аккуратно вытягиваем из корпуса штекер электрического управления.
  11. Для замены фильтрующих элементов снимаем боковую крышку отсека и вытягиваем старые расходники.

    Открываем боковую крышку отсека для съема старых фильтрующих элементов

  12. Перед установкой новых рекомендуем протереть тряпкой отсек от грязи и пыли, которая накопилась там за несколько месяцев.
  13. Устанавливаем новые фильтрующие элементы.
  14. Проводим сборку в обратном порядке.
  15. Подключаем аккумулятор.

В качестве наглядного примера можете посмотреть весь процесс замены салонного фильтра на видео.Оговоримся, что существенных отличий в установке фильтра на Мазду 3 различных годов выпуска нет, будь то 2008 или 2011 год.

Как мы видим, процесс замены салонного фильтра довольно простой, если знать, как добраться до фильтрующих элементов. Нет необходимости использовать специальный инструмент или грубую физическую силу. Поэтому такую работу можно выполнить в одиночку, сэкономив на автосервисе

Рекомендуем уделить особое внимание сборке и надёжно зафиксировать все болты и клипсы

3: Получить доступ к фильтру

Снять кронштейн блока предохранителей. Этот элемент необходимо извлечь из места его установки. Для этого надо открутить парочку болтов.

Осторожно с серебристыми трубками!

Если двигатель вашего автомобиля работал относительно недавно, эти серебристые трубки будут очень горячими! Они ведут к радиатору отопителя, который расположен в очень доступном месте. Будьте осторожны, ведь можно получить серьезный ожог кожи!

Отключите этот маленький разъем.

Открутите четыре винта, два из которых расположены сверху.

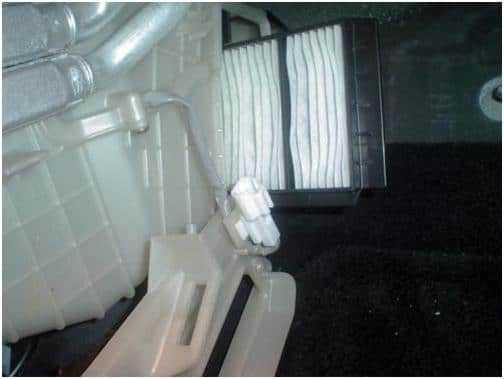

Вы почти у цели! Фильтр салона Mazda 3 расположен в пределах досягаемости. Советуем использовать магнитную отвертку, чтобы не потерять маленькие винты.

Замена салонного фильтра Мазда 6

Хотя современные легковые «мазды» и основаны на платформах, разработанных Ford, зачастую их обслуживание выполняется проще, чем на «родственниках» с синим овалом на решетке радиатора: заменив самостоятельно фильтр салона на Мазда 6, придется потратить гораздо меньше усилий и времени, чем, например, на Focus. Поэтому обращаться в автосервис для такой простой процедуры нет никакого смысла – все можно легко сделать самостоятельно.

Как часто нужно производить замену?

Как и на большинстве других автомобилей, замена салонного фильтра Мазда 6 должна выполняться на каждом ТО – каждые 15 тысяч пробега.

Однако из-за сравнительно малой площади фильтрующего элемента зачастую замена требуется гораздо раньше:

  • Поездки по грунтовым дорогам, да и обычная летом в городах пыль быстро снижают пропускную способность фильтра, он заметно снижает эффективность работы вентиляции уже к 8-10 тысячам пробега. Обычно владельцы предпочитают после летнего сезона сразу заменить фильтр – пыли в нем к этому моменту набирается уже очень много.
  • Фильтр установлен в коробе горизонтально, поэтому все листья, пыльца и семена растений остаются на его поверхности. Под воздействием влаги в накопленной органике начинают активно размножаться гнилостные бактерии, продукты гниения, смешиваясь с водой, пропитывают шторку фильтра. После этого вытряхивать фильтр уже бесполезно – избавиться от затхлого запаха в салоне становится возможно только заменой фильтра на новый.
  • В городских пробках салонный фильтр активно насыщается микрочастицами сажи – заполняя мелкие поры, они снижают ресурс фильтра не хуже, чем дорожная пыль. Аналогичная ситуация и в промзонах – заводские трубы разносят сажу на большую площадь по ветру.

Выбор салонного фильтра

Оригинальный фильтр на Mazda 6 имеет артикул GJ6A-61-P11A. Этот фильтр сравнительно недорог – его цена около 500 рублей. Также на автомобиле применяется и угольный фильтр GJ6B-61-P11, цена которого почти в три раза выше, поэтому особой популярностью он не пользуется.

В продаже можно найти множество аналогов штатного фильтра – как бумажных, так и угольных. Наиболее выгодна, естественно, покупка угольного неоригинала: разница в цене может доходить до 5 раз.

Как заменить

Если появилась необходимость провести замену салонного фильтра, рекомендуем сначала определиться с фильтрующим элементом. В продаже есть два вида: угольный и противопыльный. Первый имеет более высокую степень очистки, но и загрязняется существенно быстрее. Второй прослужит дольше и лучше подойдёт для автолюбителей, которые эксплуатируют транспорт в более-менее чистой среде.

Несмотря на то, что в 3-й Мазде заменить фильтр несколько сложнее, чем в других моделях японского производителя, вам потребуется не больше 30 минут. Автомобиль должен быть в заглушённом состоянии, работу можно проводить как на улице, так и в гараже.

Необходимый инструмент

Для замены понадобится обычный инструмент, который есть в каждом доме. Подготовьте заранее:

  • набор накидных ключей;
  • тонкую отвёртку;
  • толстую плоскую отвёртку;
  • несколько тряпок.

Инструменты должны быть чистыми, без остатков масла или других веществ. Работа будет выполняться в салоне, поэтому грязные материалы будут источником неприятного запаха и могут испортить интерьер.

Выбор нового салонного фильтра

Как уже говорилось ранее, для замены можно выбрать угольный или противопыльный фильтрующий элемент. Для Мазды есть довольно много расходников, как новых оригинальных, так и подобных от других производителей. Несмотря на то, что вторые имеют более низкую цену, их качество не всегда отвечает заводским требованиям и они гораздо быстрее изнашиваются.

Выбирайте оригинальные салонные фильтры к Мазде 3

Большинство специалистов рекомендуют выбирать оригинальные фильтры с пометкой (BP4K-61-J6X-9A). При покупке следите, чтобы упаковка была целой, без следов вскрытия. Для замены понадобится два фильтрующих элемента, их лучше приобрести в одном месте.

Пошаговая инструкция по замене фильтра салона

После подготовки всех необходимых инструментов и материалов можно приступать к работе:

  1. Отключаем аккумулятор, отсоединив клему с «минуса».

    Отсоединение клемы с «минуса» аккумулятора

  2. Подбираемся к блоку предохранителей. Для этого необходимо снять крышку бардачка.
  3. Снимаем декоративный элемент на передней панели. Это можно сделать с помощью тонкой плоской отвёртки. Особых усилий прилагать здесь не нужно, достаточно немного сдвинуть полоску влево.

    Снятие декоративного элемента для доступа к болтам

  4. Получив доступ к болтам, которые фиксируют крышку бардачка, откручиваем их. Вытягиваем вещевой мешок, расшатывая его по сторонам.
  5. Далее откручиваем винт под бардачком, который фиксирует штекер.
  6. Снимаем боковую панель со стороны пассажира на переднем сидении. С помощью тонкой отвёртки снимаем несколько заглушек, которые закрепляют декоративную панель к двери.

    Для снятия боковой панели отжимаем клипсу плоской отверткой

  7. Снимаем небольшую панель спереди под бардачком. Её держат две клипсы, которые необходимо отжать аналогично боковым.
  8. После получения полного доступа к панели предохранителей снимаем её, открутив два болта. После снятия блока болты остаются внутри него.
  9. Чтобы добраться к самому салонному фильтру, потребуется ещё снять коробку со штекерами, которая осталась после демонтажа блока предохранителей. Она также крепится на двух болтах.

    Снимаем заднюю крышку для получения доступа к салонному фильтру

  10. Снятие фильтра начинается с выкручивания двух болтов, которые фиксируют корпус устройства. После этого аккуратно вытягиваем из корпуса штекер электрического управления.
  11. Для замены фильтрующих элементов снимаем боковую крышку отсека и вытягиваем старые расходники.

    Открываем боковую крышку отсека для съема старых фильтрующих элементов

  12. Перед установкой новых рекомендуем протереть тряпкой отсек от грязи и пыли, которая накопилась там за несколько месяцев.
  13. Устанавливаем новые фильтрующие элементы.
  14. Проводим сборку в обратном порядке.
  15. Подключаем аккумулятор.

В качестве наглядного примера можете посмотреть весь процесс замены салонного фильтра на видео.Оговоримся, что существенных отличий в установке фильтра на Мазду 3 различных годов выпуска нет, будь то 2008 или 2011 год.

Видео установки фильтра салона на Mazda 3

Как мы видим, процесс замены салонного фильтра довольно простой, если знать, как добраться до фильтрующих элементов. Нет необходимости использовать специальный инструмент или грубую физическую силу. Поэтому такую работу можно выполнить в одиночку, сэкономив на автосервисе

Рекомендуем уделить особое внимание сборке и надёжно зафиксировать все болты и клипсы

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Замена салонного фильтра Mazda 3 BL

Прежде чем приступить к замене фильтра салона Мазда 3 2 поколения, необходимо приготовить следующие элементы:

  • фильтр;
  • отвертка крестовая;
  • фонарик;
  • пылесос.

Салонный фильтр Мазда 3 БЛ 2012 года находится на стороне пассажира под пластиковой боковой накладкой.

Поэтому необходимо снять пластиковый кожух под бардачком, который держится на двух защелках и одном болте.

Далее следует поддеть декоративную вставку пальцем и потянуть на себя.


Стрелкой отмечено расположение фильтра

Теперь необходимо открутить 3 нижних болта. Верхние 2 крепления можно не трогать.

Фильтрующий элемент Mazda 3 BL разделен на 2 части, стоящих друг над другом.

Лучше запомнить расположение каждой части и не перепутать при установке нового элемента. Далее следует потянуть нижнюю часть из гнезда в сторону двери, а верхнюю к низу.


Тянем нижний ф-р из гнезда в сторону двери естественно

Придется приложить небольшое усилие, поскольку верхняя часть защелкнута. Далее можно ее так же, как и нижнюю часть, вытянуть из посадочного гнезда.

Сборка

Прежде чем приступить к замене фильтрующего элемента Mazda 3 BL и его установке, следует очистить посадочные гнезда с помощью пылесоса. Возможно придется еще выгрести грязь руками.

После очистки необходимо установить новый фильтр и закрутить все обратно. Главное не перепутать части и поставить все верно, как было при сборке Мазда 3 БЛ 2011 года.

Сначала следует установить верхнюю часть фильтрующего элемента в посадочное гнездо и потянуть вверх до соответствующего щелчка. Так она будет сидеть плотно и не падать вниз.

Далее следует установка нижней части. Ее нужно задвинуть до упора и надеть крышку поверх нового салонного фильтра Mazda 3 BL.

Далее следует закрутить все болты и установить обратно боковую пластиковую накладку и верхний пластиковый кожух.

Теперь можно проанализировать все достоинства замены нового салонного фильтра в Мазда 3 БЛ. Дышать в салоне становится легче, приятнее и главное безопаснее. Никаких посторонних запахов, даже если за окном будет валить черный дым из какой-нибудь проезжающей мимо фуры. А самое главное не надо тратить немалые деньги на услуги ремонтных мастерских или автосервисов. Поскольку все можно сделать и своими руками.
