Замена сальников клапанов своими руками

Общие сведения о сальниках клапанов

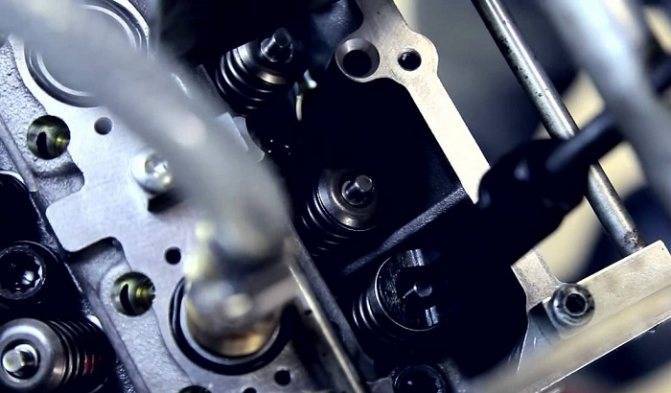

Сальники клапанов представляют собой резиновые колпачки, которые одеваются на втулки и защищают камеру сгорания и от попадания туда лишнего количества масла. Дело в том, что все трущиеся части двигателя должны быть смазаны, то же самое касается и клапанного механизма. Чтобы изолировать масло, находящееся в клапанном механизме от просачивания в камеру сгорания и используются эти колпачки.

Если масло начнет в больших количествах поступать в камеру, на цилиндрах станет появляться соответствующий нагар, который царапает его стенки и выводит из строя маслосъемные кольца. Таким образом, масло сгорает вместе с бензином и выходит вместе с выхлопом. Компрессия, при этом, исчезает.

Сальники клапанов имеют ограниченный ресурс, который используется на протяжении 25 тысяч километров. Многие автомобили иностранного производства оснащаются колпачками, способными выдерживать и по 50 тысяч километров. Аналогичные детали продаются и для отечественных автомобилей.

Замена

Замена маслосъемных колпачков своими руками:

• Снимете крышку ГРМ.
• Выставьте коленчатый и распределительный валы по меткам. Поставьте на деталях соответствующие маркировки, чтобы не было трудностей с их выставлением после ремонта. Запишете расположение снимаемых патрубков и разъемов.
• Снимая распредвал, ослабьте натяжитель его привода.

• Если привод цепной ― отверните шестерню привода, и снимите ее с распредвала. Чтобы не потерять, лучше выньте шпонку из паза вала и приберите ее. Если привод ременный, то проще снять ремень с шестерни.

• Отверните крепление постели распредвала и снимите его с головки. Размер ключей определите самостоятельно. Пока распредвал будет снят проверьте его на предмет износа шеек и кулачков.
• Демонтируйте толкатели клапанов: в зависимости от конструкции, снимите коромысла либо выньте стаканы с гидрокомпенсаторами.
• Так как поршни I и IV цилиндров у вас уже стоят в ВМТ, замену лучше начать с краев. Потому что для рассухаривания клапана нужно, чтобы он во что-то упирался в нашем случае это будет днище поршня.
• На некоторых моделях впускной коллектор мешает настолько сильно, что рассухариватель приходится укорачивать. Так как это проще чем снять коллектор.

• Возьмите рассухариватель. Его кронштейн, который крепится ближе к краю рычага зафиксируйте на шпильке крепления постели, а прикрепленный ближе к середине поставьте кольцом на тарелку, накрывающую клапанные пружины. Одной рукой нажмите на рычаг рассухаривателя, чтобы клапанные пружины сжались, а тарелка опустилась вниз по штоку, а другой рукой возьмите пинцет и выньте им сухари из тарелки.

• Уберите рассухариватель в сторону, снимите со штока обе пружины и тарелку.
• Закрепите цанговый зажим съемника на колпачке. Перемещая грузик вверх по штоку съемника, ударьте им по верхнему упору ― снятие негодного колпачка выполнено.

Если у вас есть оправка, стоит воспользоваться ей. В случае ее отсутствия, для колпачков на клапаны с диаметром штока 8 мм она может быть заменена торцевым ключом-трубкой на 10. Если же диаметр штоков 6 мм, то подойдет ключ-трубка на 8. Сальники клапанов должны быть сделаны из фтористой резины (так называемый сосав FRM).

Процесс установки

• Снимите пружинки с сальников.
• Вставьте сальник в оправку, капните капельку масла на шток клапана.
• Наденьте сальник вместе с оправкой на шток клапана сдвиньте его вниз до посадочного выступа направляющей. Легкими ударами молотка по оправке напрессуйте его на посадочное место.
• Не забудьте перед сборкой надеть пружинки на установленные колпачки.
• После это установите комплектующие клапанов и засухарьте способ, который использовали для снятия сухариков.
• Повторите эту последовательность столько раз сколько нужно и замена колпачков своими руками будет сделана.
• Соберите разобранные узлы в обратной к снятию последовательности. Если в вашем моторе не применяются гидрокомпенсаторы, отрегулируйте клапана.

Теперь вы знаете, как поменять маслосъемные колпачки своими руками. Сколько бы вы не совершали все процедуры до этого, соблюдайте придельную внимательность.

Доверься спецам: сколько стоит замена штатных маслосъемных колпачков на СТО?

По традиции первым шагом при устранении дефекта, связанного с повышенным расходом масла, идет смена уплотнителей клапанов. Только после этого, если должного эффекта не достигнуто, идет очередь маслосъемных колец на поршнях и далее по списку. Многие автолюбители считают, что первый этап ремонта не сложнее, чем установка тросика сцепления на ВАЗ 2110 в собственном гараже.

Почему лучше обратиться в сервис?

Правильная реализация всех этапов работы подразумевает наличие нескольких факторов:

• Досконально разбираться в устройстве мотора своего авто.
• Обладать определенным опытом выполнения слесарных работ.
• Иметь соответствующий комплект инструмента и оборудования.

Взять, к примеру, устройство для сжимания клапанных пружин – его не всегда можно найти в арсенале даже бывалого автомобилиста. Поэтому вопрос, сколько стоит замена неисправных маслосъемных колпачков, довольно популярен среди автовладельцев

Особенно важно учесть момент, когда ремонт выполняется автослесарем с низкой квалификацией или кустарным методом. В этом случае сальники могут потерять свои свойства еще на стадии установки

Преимущества специализированного автосервиса с солидной репутацией заключаются в следующем:

• Качественное выполнение ремонтного процесса.
• Современное оснащение и инструментарий.
• Полный технологический комплекс выполняемых работ на любом виде авто.
• Сжатые сроки выполнения, не влияющие на качество ремонта.
• Предоставление гарантийных обязательств.

В случае возникновения непредвиденных обстоятельств мастера сервисного центра способны провести диагностику и реализовать следующий этап работ. При использовании специализированного оборудования СТО исключается распространенная проблема «сползания» уплотнителей с направляющей клапанной втулки.

Ориентировочные цены за смену сальников клапанов

Ценник за ремонтные работы зависит от модели автомашины и технологических нюансов. К примеру, цена за установку новых уплотнителей без съема головки блока цилиндров несколько меньше, чем аналогичная операция с демонтажем ГБЦ. Это вполне закономерно, так как трудозатраты по реализации съема головки блока цилиндров намного больше.

Автомобилю, имеющему солидный пробег, имеет смысл снять ГБЦ и притереть или поменять клапаны. Также рекомендуется провести дефектовку распредвалов и других элементов силового агрегата

Владельцам дорогих престижных иномарок стоит сразу принять во внимание, что стоимость замены неисправных маслосъемных колпачков на таких моделях намного дороже, чем, например, на Lada Vesta или на Renault Logan

По маркам авто в автосервисах за подобный ремонт средняя цена составляет:

• ВАЗ 2101-07 – 1500 рублей.
• Нива и Нива Шевроле – 1750 рублей.
• Иномарки в зависимости от сложности – 3500-12000 рублей.
• Мотор 8 клапанов – 1500 рублей.
• Мотор 16 клапанов – 4500 рублей.

Представленные цифры далеко не предельны. Если старенькую «десятку» можно восстановить за 1500-2000 рублей, то владельцу Audi TT придется выложить около 60 000.

Замена маслосъемных колпачков начинается с того, что нужно дать время двигателю остыть, а маслу стечь в поддон. Как только, двигатель остынет можно начинать снятие крышки клапанов. Снимая крышку ГРМ, постарайтесь не повредить ее прокладку. Для этого не подковыривайте ее отверткой, если она не снимается, а лучше ударьте по ней ладонью сбоку. Замена маслосъемных колпачков дизеля не отличается от той же операции на бензиновом моторе.

Сальники клапанов — как и когда их нужно менять?

Сальники клапанов или, как их ещё называют — маслосъемные колпачки, относятся к такой категории деталей, которые имеют очень маленькие габариты, но эксплуатация машины при выходе их из строя представляется невозможной.

Для чего предназначены сальники?

Как заменить маслосъемные колпачки самостоятельно? Какие приспособления обязательны для выполнения этой работы? В любом из автомобилей достаточно большое количество очень мелких деталей, которые могут показаться незначительными, но при этом играют важную роль в обеспечении работоспособности узлов и агрегатов.

Эти мелкие детали предотвращают подтекание смазки из одного отсека, где она нужна, в другой, где смазывать нечего. В случае с клапанами, которые в верхней части в совокупности со всеми иными деталями должны обильно смазываться, маслосъемные колпачки не позволяют моторному маслу просачиваться в камеру сгорания двигателя. О том, что их следует заменить, можно узнать по сизому дыму из выхлопной трубы и повышенному расходованию моторного масла. Сальники выходят из строя из-за естественного износа или по причине перегрева двигателя.

В среднем ресурс их использования составляет 18-25 тыс. км. Замена сальников —мероприятие хотя и не очень сложное, но достаточно ответственное, к которому следует заранее подготовиться.

Замена сальников клапанов — особенности подготовки

Самое первое, что следует сделать, прежде чем приступать к ремонту — посетить автомагазин и обзавестись комплектом сальников. Их количество точно соответствует числу клапанов в моторе. Гораздо проще менять их на снятой головке цилиндра. В таком случае не придётся заботиться о том, чтобы клапан не проваливался в цилиндр. Хотя в большинстве случаев приходится менять сальники непосредственно на моторе, находящемся в моторном отсеке авто. Подготовка к замене заключается в обеспечении для себя полного доступа к головке блока. Для этого следует снять защитные кожухи, воздушные фильтры и все надстройки, которые преграждают путь к распределительному валу.

Замена маслосъемных колпачков требует следующих инструментов и устройств:

• Комплект гаечных ключей;
• пассатижи;
• накидной ключ для храповика;
• приспособление для рассухаривания клапанов (рассухариватель);
• оправка для установки сальников.

Как только клапаны с тарелками будут обнажены, можно поменять сальники.

Технология замены маслосъемных колпачков и последовательность действий

Для того чтобы добраться до сальника, необходимо снять тарелку и пружины клапана. Это делается с помощью «рассухарки». Любители применять для рассухаривания свечной ключ и молоток будут огорчены, ведь спустя 5 минут необходимо будет установить всё обратно, а сделать это можно только с помощью приспособления.

Как только колпачок будет снят, клапан имеет все шансы провалиться в цилиндр. Именно поэтому следует позаботиться о том, чтобы в цилиндре, где меняются сальники, поршень находился в верхней мёртвой точке (ВМТ).

Новые забиваются в посадочное гнездо с помощью молотка и специальной оправки. Удары не должны быть сильными, так как корпус маслосъемного колпачка можно легко деформировать. Лёгкими ударами деталь усаживается на место до появления глухого звука. После установки необходимо осмотреть работу. Если всё прошло хорошо, то можно собрать возвратный механизм обратно и «засухарить» его. Специалисты рекомендуют для облегчения установки, клапан и эластичную внутреннюю поверхность сальника смазывать тонким слоем моторного масла. В качестве оправки для установки можно использовать металлическую трубку с наружным диаметром 18 мм, а внутренним — 13, но это только для ВАЗовских автомашин.

Замена маслосъемных колпачков, пошаговая процедура:

1. Отсоединить провод от клеммы «–» батареи аккумулятора.

2. Далее отсоединить зубчатый шкив с распределительного вала.

3. Снять крышку головки блока.

4. Затем отвернуть 2 гайки фиксации массовых проводов и снять наконечники проводков со всех шпилек. Отвернуть 2 гайки второго и третьего крепления задней крышки головки блока

Важно: под головкой болта находится уплотнительное кольцо. Снять заднюю крышку с головки блока. 5

Одинаково отвернуть 4 гайки первого переднего и 6 гаек второго заднего корпуса подшипников распределительного вала. Снять шайбы. После всех выше-написанных действий снимите оба корпуса

5. Одинаково отвернуть 4 гайки первого переднего и 6 гаек второго заднего корпуса подшипников распределительного вала. Снять шайбы. После всех выше-написанных действий снимите оба корпуса.

6. В случае если шпонка в пазу распределительного вала прилегает не плотно, то её следует извлечь в целях сбережения этой детали.

7. Снять распределительный вал с головки блока.

8. Снять сальник с распределительного вала.

9. Далее Вам надо будет провернуть коленчатый вал до такой степени, чтобы поршень располагался в самой верхней мёртвой точке

Важно чтобы поршень полностью соответствовал заменяемым колпачкам. Вывернете свечу и вставьте оловянный пруток сквозь отверстие, отведённое для свечи меж клапаном и поршнем

Обратите внимание на то, чтобы клапан не провалился вниз

10. После чего выполните установку для нажатия на пружины клапанов. При этом рекомендуем Вам использовать гайку без зубчатого буртика. Сожмите данным приспособлением все пружины клапана.

11. Используя пинцет, выньте два сухаря, после чего снимите всю установку.

12. Далее выньте наружную и внутреннюю пружины из клапана, верхнюю тарелку пружин.

13. Сожмите насколько это возможно маслосъемный колпачок направляющей втулки клапана.

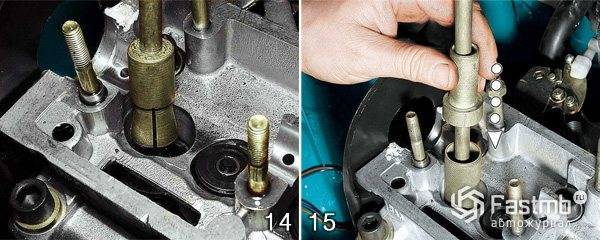

14. Для выполнения пункта 13 установите цангу приспособления для снятия маслосъемного колпачка на сам колпачок.

15. Резко нанесите сильный удар по втулке установки. После ранее проведённых манипуляций ударьте по бойку ручки приспособления. Этим самым Вы спрессуете колпачок с втулки.

16. Далее достаньте колпачок из цанги установки. Если у Вас отсутствует инструмент для извлечения колпачка можно воспользоваться пассатижами. Но в этом случае, во избежание повреждения колпачка, Вам следует прикладывать усилие строго вверх, не проворачивая колпачок по сторонам.

17. Настоятельно рекомендуем извлечь с колпачков пружины перед их установкой, иначе есть возможность, что Вы его повредите во время прохождения через проточки под сухари на клапане.

18. Следующим пунктом будет окунуть маслосъемный колпачок в моторное масло и вставить его в оправку.

19. Аккуратно забейте колпачок настолько, насколько это возможно в нижнюю тарелку.

20. Если Вы снимали пружину, то её стоит заново установить. Таким же самым способом замените и все оставшиеся маслосъемные колпачки.

21. Заново установите все пружины и тарелку в том же порядке, как и снимали их. Затем установите сухари с помощью установки таким образом, чтобы они стали в проточках стержней клапана и достаньте из отверстия, предназначенного для свечей, оловянный пруток.

22. После того, как Вы установите сухари, нанесите удар молотком по торцам клапана через металлический стержень. Таким образом, сухари станут на место.

23. Следующим пунктом следует смазать моторным маслом кулачки и шейки распределительного вала. Также стоит смазать тем же самым моторным маслом поверхность под шейкой распределительного вала в головке блока и корпусах подшипников.

24. Кулачки первого цилиндра должны быть направлены в сторону от толкателей клапанов. Для этого требуется установить распределительный вал в опоры головки блока.

25. Для закрепления выполненной работы нанесите герметик в зону крайней опоры распределительного вала на головку.

26. Поставьте на места корпуса подшипников распределительного вала. Зафиксируйте шпильки гайками, их закрепление проходит в два этапа: сначала заверните гайки до касания корпусов подшипников к поверхности головки блока.

27. При выполнении пункта «26» будьте внимательны и следите за тем, чтобы направляющие втулки вошли в отверстия находящиеся в корпусе подшипников, а дальше до конца закрутите гайки.

28. Установите сальник распределительного вала.

29. И последним пунктом в нашей работе будет проверка и при необходимости регулировка зазоров в приводе клапанов, и установка всех остальных деталей в обратном снятию порядке.

Полезные советы

Для различных двигателей комплекты сальников клапанов отличаются по конструкции. Установка производится согласно технических рекомендаций под конкретную модель автомобиля. При проведении работ самостоятельно придерживайтесь точности:

• совпадения диаметров пояса втулки и стержня клапана;
• длины посадочных мест направляющей втулки и колпачка;
• установки на масло с надежной фиксацией (без малейших люфтов);
• подбора комплекта колпачков под конкретную модель двигателя.

Высокий класс точности изготовления деталей позволяет повысить плотность соединения и полное совпадение размеров.

В продаже встречаются присадки для восстановления сальников. Их принцип действия заключается в размягчении задубевшей резины уплотнительного кольца. Производители отличаются качеством изготовления присадок. Встречается разное воздействия на резину: без эффекта или чрезмерное размягчение, что приводит к перерасходу масла.

При проведении замены без цангового зажима действуйте осторожно. Посадочное кольцо тонкое и хрупкое

Замена круглогубцами может повредить ступеньку под втулку. Последующий ремонт седла и клапана дороже покупки инструмента и нового комплекта сальников.

Как заменить маслосъемные колпачки на ваз 2113, 2114, 2115

Разумеется, что замена колпачков, особенно если при этом не снимать головку двигателя, не является панацеей. Бывает так, что двигатель и после замены маслосъемных колпачков жрет масло. В этом случае есть вероятность, что была допущена ошибка или небрежность при работе. Например, не до конца запрессован или вовсе порван сальник.

Иногда бывает и так, что автомобиль дымит после замены маслосъемных колпачков. В этом случае не обязательно причина кроется в кольцах. Чаще всего это значит, что были допущены оплошности при ремонте: неправильно подобранные по размеру колпачки, неаккуратно установлены или вообще не заменены. Если колпачки запрессованы не до конца, то они во время работы будут слетать со всеми, так сказать, вытекающими последствиями.

В редких случаях, когда машина дымит и потребляет в избытке масло, помочь может без замены маслосъемных колпачков

раскоксовка поршневых колец

. Для этой процедуры потребуется специальная жидкость, которая заливается в колодцы свечей зажигания (после выкручивания последних).

По прошествии 4-6 часов нужно удалить остатки жидкости из цилиндров. Для этого свечные каналы накрываются тряпкой и двигатель несколько раз прокручивается стартером. Потом свечи вкручиваются на свои места и двигатель запускается. Произойдет это не сразу. Возможно, понадобится несколько попыток. В процессе прогревания из выхлопной трубы будет валить сизый дым.

• Чем промыть двигатель от нагара Удаление коксовых отложений и нагара в двигателе: доступные способы. Самостоятельная промывка мотора без вскрытия, механическая очистка двигателя.
• Как притереть клапана в домашних условиях

  Притирка клапанов: как сделать самому. Для чего и когда нужно притирать клапаны. Как притереть клапана, какую притирочную пасту выбрать. Рекомендации.

• Нормы расхода масла в двигателе

  Должен ли двигатель расходовать масло и какой расход масла является нормой для мотора. Повышенный расход смазки, основные причины, частые неисправности.

• Как заменить направляющие втулки клапанов

  Замена направляющих втулок клапанов ударным способом: выпрессовка и запрессовка. Как поменять втулки клапанов при помощи специального съемника.

• Течь масла из-под клапанной крышки: причины…

  Почему течет масло из-под прокладки или корпуса крышки клапанов: причины утечек смазочного материала. Как самому убрать течь масла из-под клапанной крышки.

• Утечка масла через маслосъемные колпачки

  Постепенное или резкое увеличение расхода масла дизельного двигателя. Потенциальные неисправности, диагностика и способы их устранения.

1. Устанавливаем опорную шайбу пружин (если она была снята).
2. Наносим чистое моторное масло на рабочую кромку нового колпачка и стержень клапана.

3. Надеваем на стержень клапана специальную пластмассовую оправку (как правило, входит в комплект новых колпачков) так, чтобы она закрыла проточки на стержне.

4. Надеваем колпачок на стержень клапана. При отсутствии оправки колпачок следует надевать очень аккуратно, чтобы не порезать его об острые кромки проточек. Перед установкой с колпачка можно снять пружинку.

5. Легкими ударами молотка по оправке, напрессовываем колпачок на втулку клапана. Для напрессовки колпачка можно использовать торцовый ключ с глубокой двенадцатигранной головкой на 11 мм или шестигранной головкой на 12 мм.

6. Снимаем пластмассовую оправку.
7. Устанавливаем пружины, тарелку пружины и сухари в последовательности, обратной снятию.
8. Аналогично меняем маслосъемные колпачки остальных клапанов первого и четвертого цилиндров (их поршни находятся в положении ВМТ), после чего поворачиваем коленчатый вал двигателя на 180° и заменяем колпачки клапанов второго и третьего цилиндров.
9. Устанавливаем детали в последовательности обратной снятию, после чего регулируем натяжение ремня привода ГРМ.

Замена маслосъемных колпачков

Чтобы ремонт прошел качественно, мастер должен придерживаться следующих рекомендаций:

1. Чтобы снять изношенные колпачки, потребуется специальный инструмент. Благодаря этому шанс сломать находящиеся рядом детали снижается;
2. Когда производится замена сальников, впускные и выпускные отверстия двигателя оказываются открытыми. Чтобы туда не попал мусор, их нужно аккуратно закрыть чистой ветошью;
3. Чтобы новый маслосъемный колпачок не повредить во время установки, его следует смазать моторным маслом;
4. Не стоит приобретать дешевые элементы, так как для их изготовления может использоваться менее надежный материал;
5. Моторы старого поколения можно оснащать сальниками нового образца. Однако в случае с современными моторами необходимо использовать исключительно новые колпачки. Аналоги старого образца устанавливать не стоит.

Если работа выполняется впервые, то лучше ее проводить в присутствии понимающего все тонкости процедуры мастера. Так шанс сделать что-то неправильно минимизируется.

Как поменять маслосъемные колпачки и когда необходимо это делать?

Проблемы с системой смазки автомобиля являются наиболее серьезными в плане последствий для двигателя. Часто после запущенных болезней сальников и клапанов, участвующих в распределении масла в двигателе, приходит смерть силового агрегата. Падает компрессия, происходит разгерметизация цилиндров, масло начинает литься рекой. Одной из распространенных проблем, в особенности на отечественных двигателях и бюджетных иномарках, являются вышедшие из строя маслосъемные колпачки, которые в каталогах запчастей называются сальники клапанов. Этот элемент не позволяет излишнему количеству масла проходить в систему клапанов, где оно в последствии выгорает или залипает на клапанах.

Неполадки маслосъемных колпачков (МСК) часто являются причиной серьезных проблем. Двигатель начинает брать масло, компрессия в цилиндрах снижается, происходят постоянные микровзрывы под капотом. Эти показатели часто также говорят о необходимости капитального ремонта двигателя, так что не стоит путать поломки. Иногда недобросовестные СТО вместо копеечной замены колпачков предлагают провести капитальный ремонт, на чем компании зарабатывают неплохие деньги. Водителю же стоит быть осторожным и не тратить зря деньги на ненужные услуги.

Особенности работы и причины выхода из строя маслосъемных колпачков

Колпачки изготовлены из достаточно прочной и жесткой резины. На двигателях дорогих иномарок они произведены из действительно качественных материалов, колпачки не портятся в течение всей жизни транспортного средства. На отечественных авто МСК выходят из строя гораздо чаще. На некоторых авто приходится менять колпачки после 100-150 тысяч километров, но регламентной замены этого оборудования нет. Потому замена часто происходит только после возникновения неполадок. Сальники клапанов выходят из строя по ряду причин:

• низкое качество масла, смешивание двух разных марок смазочной жидкости, которые смешивать не рекомендуется;
• использование различных активных присадок, которые обещают очищение системы смазки транспорта;
• длительное отсутствие эксплуатации агрегата, после которого сальники просто трескаются;
• слишком долгая эксплуатация транспортного средства, которая вызывает повышенный износ всех деталей;
• изначально низкое качество маслосъемных колпачков, установленных на заводе производителей машины;
• самостоятельная установка колпачков низкого качества в целях экономии бюджета на ремонтные работы.

Выполнение работ с дешевыми комплектующими или без специального инструмента – это возможная реальная проблема. Если вы решили менять маслосъемные колпачки своими руками, обзаведитесь нужным инструментом и купите нормальные дорогие колпачки. Лучше всего подойдет заводское оборудование, которое полностью подходит вашему автомобилю. При решении экономить рекомендуем вообще не приниматься за самостоятельные ремонтные работы. Лучше отдайте машину специалистам для выполнения замены МСК.

Подготовка к замене маслосъемных колпачков – инструменты и материалы

Подготовительные работы достаточно простые – необходимо лишь найти нужный инструмент и место для выполнения работы. Место должно быть чистым без огромного количества пыли. Но к этому моменту требования не такие жесткие. Главными задачами исполнителя является правильный подбор инструмента, а также покупка самих колпачков и некоторых других автомобильных товаров для выполнения поставленной задачи. В частности, для качественной смены колпачков маслосъемных вам потребуется такой набор покупок в автомобильном магазине:

• непосредственно колпачки, которые подходят для вашего авто и являются заводскими (желательно) или хотя бы сертифицированными;
• прокладка клапанной крышки – в процессе придется демонтировать крышку, для монтажа потребуется прокладка;
• герметик под прокладку клапанной крышки – о нем почему-то всегда забывают и получают неприятные сюрпризы в процессе работ;
• съемник для маслосъемных колпачков – нехитрый инструмент, который, впрочем, можно чем-то заменить;
• рассухариватель – лучше найти старый советский вариант в гараже, он прочнее и лучше работает;
• отлично поможет в работе магнитный стержень или указка для снятия сухарей после их демонтажа с помощью инструмента.

Неисправности маслосъёмных колпачков

Toyota Sera 1.5 турбо 4WD Серафима Бортжурнал MythBusters FHE шатуны

Высокое качество материалов не гарантирует вечную работу сальников клапанов, рано или поздно под действием негативных факторов (высокие температуры, агрессивный химический состав масла и т. д.) происходит незначительный износ регулярного характера, который, в конце концов, приводит к тому, что эти детали больше не могут выполнять свои функции в полной мере. Рабочая поверхность резиновая и со временем структура уплотняется, от чего эластичность теряется, начинают появляться трещины. Длительная эксплуатация и воздействие агрессивной среды с высокими температурами не лучшим образом отражается и на демпферной пружине. В конечном итоге все это приводит к тому, что маслосъёмные колпачки перестают эффективно снимать масло со штоков клапанов, и оно попадает в камеры сгорания.

Когда рекомендуется поменять клапанные сальники

Причины	Тонкости
В зависимости от пробега.	На практике ресурс маслосъёмных колпачков ВАЗ 2109 с двигателем 8 клапанов редко превышает 100 000 км пробега. После этого эти детали должны меняться, даже если не наблюдается чрезмерного расхода масла.
Если автомобиль длительное время не эксплуатировался.	Отсутствие функционирования тоже не лучшим образом скажется на состоянии устройств.
Бывают случаи, когда замена необходима и при преждевременном уменьшении размеров маслосъёмных колпачков.	Это не редкость для комплектующих отечественного производства.

На то, что необходимо менять сальники, указывают некоторые характерные особенности.

Признаки неисправностей

О том, что эти расходные материалы сильно изношены, свидетельствуют следующие факторы:

• расход масла увеличился;
• темный нагар на свечах зажигания;
• появление сизого дыма выхлопных газов (особенно во время холодного пуска и прогрева).

Появление масложора из-за изношенных маслосъёмных колпачков вполне объяснимо. Ведь моторное масло попадает в камеры сгорания, а не используется по прямому назначению для смазки. В результате сгорания масла с топливом уровень смазки в картере постепенно падает, и автовладельцу приходится постоянно подливать свежее масло.

При сгорании масла выделяются продукты, имеющие синий цвет. Соответственно, в этот же цвет окрашиваются и выхлопные газы. По мере прогрева двигателя масло полностью выгорает, поэтому на горячем двигателе не бывает синего дыма из выхлопной трубы.

Масло, попадающее в камеры цилиндров при сгорании, оседает не только на стенках, поршнях и кольцах, но и на электродах свечей зажигания. Отсюда и чёрный налёт на них.

Причины износа

На холостых оборотах коленвал ВАЗ 2109 вращается со скоростью 800 об/мин, максимальная скорость составляет 4 500–5 000 об/мин. Каждый клапан за отрезок времени одна минуту может совершить от 120 до 1 200 рабочих тактов, т. е. опуститься и подняться. Соответственно, на каждый маслосъёмный колпачок приходится серьезная нагрузка. При этом следует учитывать агрессивную среду, в которой они находятся (высокие температуры, химически агрессивный состав масел, отработанные газы).

По мере эксплуатации каучуковая мягкая часть маслосъёмных колпачков теряет свою первоначальную эластичность. А диаметр рабочих кромок, на которые приходится прижатие, со временем уменьшается. Качество сальников не имеет значения, замена потребуется даже самым хорошим деталям.

Результат работы изношенных маслосъёмных колпачков

При появлении первых признаков износа деталей необходимо незамедлительно диагностировать причины нарушения работы газораспределительного механизма. В том числе проверить состояние клапанных сальников. Опытные автолюбители, знающие устройство двигателя, в курсе способов проверки своими руками. Новичкам же рекомендуется обратиться с этим вопросом к квалифицированным специалистам сервисов по ремонту автомобилей. Эксплуатация силовой установки, где налицо все признаки износа маслосъёмных колпачков, крайне не рекомендуется длительное время.

Последствия эксплуатации двигателя с такими неисправностями бывают не самые приятные:

• мощность двигателя значительно снижена;
• нестабильная работа на холостом ходу (глохнет);
• «плавающие» обороты мотора;
• снижение компрессии в цилиндрах;
• закоксованность (нагар на поршнях, свечах зажигания и стенках цилиндров).

Появление характерного нагара – серьезный симптом. Дальнейшая эксплуатация без выявления и устранения причин его появления чревата выходом из строя двигателя и его капитальным (соответственно, дорогостоящим) ремонтом.

Как производится ремонт

Для самостоятельной замены уплотнителей необходимо иметь в наличии:

• приспособление для того, чтобы демонтировать сальник;
• устройство для снятия сухариков;
• пинцет;
• две плоские отвертки;
• молоток;
• гаечные ключи;
• торцевые головки;
• трещотку;
• ветошь;
• прут из мягкого металла (не больше 8 мм);
• пассатижи;
• новые сальники;
• оправку запрессовки для новых уплотнителей.

Инструкция по замене:

1. Для начала открывается капот, и от аккумулятора отсоединяется клемма со знаком минус.
2. Затем снимаются высоковольтные провода и выкручиваются свечи.
3. Извлекается ремень газораспределительного механизма, снимается крышка головки ГБ и зубчатый шкив распределительного вала. Одновременно необходимо следить за шпонкой, чтобы ее не потерять.
4. Далее откручиваются крепеж задней крышки так, чтобы не повредить прокладку блока и остальные соединения.
5. Теперь необходимо снять распределительный вал, оставив только втулку.
6. Затем коленчатый вал нужно поворачивать, пока поршень не остановится в позиции ВМТ, где должна произойти замена уплотнителя. Примечание: чтобы клапан не выпал в цилиндр, необходимо вывернуть свечу, а в разъем вставить прут из материала, который не повредит резьбу (например, из олова).
7. Сжав клапанную пружину, сухарики можно легко открепить пинцетом. Так же отсоединяются верхняя и нижняя тарелки. Затем с направляющей втулки снимается колпачок, на него устанавливается цанга, и быстрым и точным ударом молотка по ней выдавливается маслосъемный колпачок. Далее все необходимо повторить со вторым клапаном.
8. Новые сальники (внутреннюю сторону которых заранее нужно смазать моторным маслом) вкладываются в оправу, после чего запрессовываются. И далее можно монтировать пружины и тарелки. Сухарики специальным приспособлением нужно вставить в нижнюю проточку клапана. Затем коленчатый вал поворачивается до тех пор, пока в ВМТ не окажется два цилиндра. Пруток изымается из отверстия для свечей и вставляется в следующее гнездо. Все работы повторяются исключительно в том порядке, в котором были извлечены детали.
9. Опоры распределительного вала, а также шайбы, регулирующие толкатели, шейки и кулачки необходимо смазать маслом. Примечание: перед тем как произвести укладку опорного сальника, рекомендуется проверить его техническое состояние.
10. При необходимости осуществляется регулирование зазора между клапанами.
11. В завершение к аккумулятору присоединяются клеммы, и запускается двигатель. Если работа и установка произведены правильно, то мотор будет работать ровно и без лишних шумов.

Итог можно подвести следующий: заботьтесь о своем автомобиле, своевременно проверяйте его, чтобы вовремя отследить все неисправности и устранить их, и он будет служить вам долгое время.

Что такое маслосъёмные колпачки (краткое представление)

Колпачки или маслосъемные сальники предназначены предотвращать проникновение моторного масла в камеру сгорания. Прилегает плотно к клапану ГРМ (газораспределительный механизм), упреждая попадание масла под поршень. Функция их сводится к снятию масла с интенсивно работающего клапана.

Замена маслоотражательных колпачков

Изношенные сальники пропускают масло по штоку в камеру сгорания, где смешиваются с топливной смесью. Сгорая под поршнем, на седле и тарелке образуется нагар, что препятствует плотному закрытию седла. Осаждается нагар также на кольцах, верхней части цилиндра и днище поршня. Горючая смесь вкупе с моторной смазкой ухудшает качество горения, и в целом работу двигателя. Колпачки же резиновые, армированные втулкой и пружиной обжимают шток клапана уплотненной кромкой.

Самостоятельная замена уплотнителей потребует иметь под рукой инструменты:

• Съёмник сальника.
• Приспособление для снятия сухариков.
• Пинцет, отвертки плоские (2 штуки), молоток, набор гаечных ключей, торцевых головок, трещотка, ветошь, пруток (до 8 мм из мягкого металла), пассатижи.
• Оправку запрессовки новых уплотнителей.
• Комплект новых сальников.

Съемник сальника

Новые сальники клапанов

Приспособление для снятия сухариков

Оправка для запрессовки сальников

Набор инструментов
