Инструкция: снятие и установка распредвала
Перед демонтажем распредвал проверяется на осевое смещение. Надо не очень сильно стукнуть по постели и прислушаться. Если деталь стучит, неисправность подтверждается. Снимается деталь в следующей последовательности:
- ослабить хомут, отделить трубку сапуна от воздушного фильтра;
- вытащить шланг воздушного фильтра;
- скинуть трос подсоса;
- изъять привод газовой заслонки;
- вытащить клапанную крышку, открутив восемь гаек — они соединяют деталь с блоком цилиндров;
- установить распределительный вал в конец сжатия цилиндра номер 4;
- ослабить гайку натяжителя цепи распредвала, уперев монтировочную лопатку в башмак и крепко зафиксировав шток — если ослабить не получается, натяжной механизм полностью снять;
ослабление цепи распредвала
- отогнуть контршайбу и вывернуть болт крепления шестерни, освободить звёздочку распределительного вала — перед этим рычаг коробку передач поставить на четвёртую передачу, чтобы избежать проворачивания распредвала;
- снять цепь, подвесить её на проволоку;
- открутить фиксаторы постели к головке блока цилиндров, действуя в шахматном порядке;
откручивание болтов постели распредвала

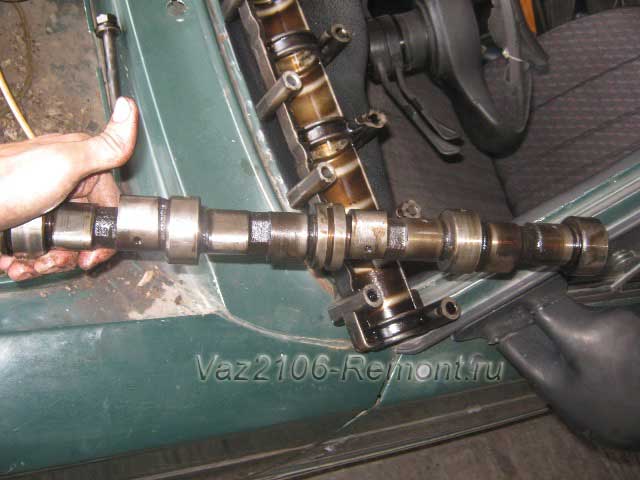

снять распредвал.
Постель может сниматься вместе с распредвалом, как на Вазах или отдельно. Если она вытаскивается одновременно, то далее вытаскивается упорный фланец. Держится он на гайке под номером «10». После снятия фланца, вал извлекается из постели — надо немного приподнять кулачок, тем самым, освободив его от давления пружины.
Старый распредвал обязательно подвергается дефектовке. Как и говорилось выше, если уровень повреждений значительный, ремонтировать не имеет смысла. В ходе снятия распределительного вала проверяются одновременно другие части ГРМ — коромысла, пружины, маслосъёмные колпачки.
Установка нового или отремонтированного распредвала проводится строго по инструкции. Одно из главных правил — закручивать болты в определённом порядке и с нужным усилием. Например, для Жигулей момент затяжки составляет 18,3 Н/м.
Далее по монтажу:
поставить пружину кулачка;
- смазать постель чистым маслом;
- установить новый распредвал так, чтобы кулачки не опирались на шайбу толкателя клапана верхней частью носика;
- завернуть болты упорного фланца, используя ключ на «10»;
- закрутить фиксаторы, действуя по той же схеме — через один;
- поставить на место разрезную шестерню, цепь, шайбы — цепь рекомендуется соединять с шестернёй ниткой, чтобы не было перескока по зубьям;
- затянуть крепёжный болт звёздочки, используя ключ на «17»;
- установить стопорную шайбу;
- задействовать механизм натяжения, уперев монтировку в башмак и крепко зажав шток распредвала.
Также замену вала любой уважающий себя автомеханик проведёт одновременно с установкой новых рокеров. Их ещё называют коромыслами. Делается это потому, что выработка деталей приводит к преждевременному износу самого распредвала.
Как заменить сальник распредвала?
Замена сальника распредвала входит в обязательный перечень работ. Сальник или манжета представляет собой уплотнительное кольцо из эластичного материала, не позволяющее маслу вытекать из распределительного вала. Основная причина изнашивания этой прокладки — банальное устаревание. На распредвал устанавливаются 2 сальника — передний и задний.
Неисправность элемента проявляется любым способом — изменение формы, разбухание, разрыв, появление трещин. Часто сальник просто выпадает из своего посадочного места. Неисправность уплотнителя диагностируется визуально — появление следов масла на крышке ГРМ, перескок ремня и т. д.
Заменить передний сальник куда легче, чем задний. Достаточно скинуть клапанную крышку, ремень ГРМ тоже снять, и зафиксировать шкив от проворота монтировкой. Также демонтируется шкив с хвостовика распредвала и шпонка, расположенная за ним. Затем сальник выковыривается отвёрткой или пинцетом.
Замена сальника распредвала
Как заменить цепь распредвалов?
Если газораспределительный механизм автомобиля оснащён цепным приводом, то может потребоваться замена цепи распредвалов. Несмотря на конструктивную прочность, данный элемент обрывается по причине эксплуатационного износа, низкого качества металла, заедания распредвала и других сопутствующих причин. Спровоцировать обрыв может также резкое торможение автомобиля или интенсивное наращивание оборотов.
Процедура замены цепи также не вызовет особой сложности. Надо снять металлическую клапанную крышку, провернуть коленвал до совпадения меток и зафиксировать валы. Старая цепь снимается без демонтажа шестерни коленвала
Особое внимание уделяется натяжению ведущей ветви. Она должна проводится с учётом совпадения меток на шестернях распредвалов и подшипниках
“Trade in” или меняем авто “ключ в ключ”
Услуга “Trade in” подразумевает продажу автомобиля с пробегом, вырученные средства с которой идут в счет оплаты новой модели. Таким способом владельцу остается заплатить фиксированную сумму для того, чтобы пересесть в новое транспортное средство.
Обмен автомобилей “ключ в ключ” отличается от предыдущей услуги тем, что владелец меняет свой автомобиль на подходящую б/у модель при условии соответствующей доплаты.
Эти два относительно новых способа покупки автомобилей исключают риск мошенничества, который распространен в случае, если авто продается “с рук” на рынке. Сделки оформляются ведущими авто компаниями в соответствии с действующим законодательством РФ.
Что влияет на исправность и работу ДПРВ
Основные факторы, которые влияют на работу датчика – изменение температуры, тряска и металлическая пыль. Поэтому необходимо заменять датчик через каждые 100 тысяч километров пробега. Это позволит избежать его неожиданной поломки. При включении двигателя температура в районе датчика соответствует температуре воздуха. По мере нагрева мотора возрастает и температура датчика. Если системы питания или зажигания не настроены, двигатель работает с перебоями, на датчик воздействуют более сильные, чем рассчитано, вибрации. В двигателе много трущихся металлических деталей, движение которых приводит к появлению пыли. Если система смазки работает неправильно, или неисправны подушки двигателя, то металлической пыли появляется больше, чем обычно. Часть ее оседает на магнитной поверхности датчика, негативно влияя на его работу.
Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно
Расшифровка пометок
Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:
- Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
- Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.
При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике» , однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.
Как восстановить совпадение меток
При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.
Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.
- Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
- Вынуть цепочку.
- Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
- Провернуть распредвал до совпадения отметок на звезде и постели.
- Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
- Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.
Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.
Как одеть цепь
Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:
- Одеть на вал.
- Посмотреть на относительное расположение засверловки и прилива.
- Снять.
- Передвинуть на один зуб в нужную сторону.
Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.
Диагностика оборудования
Если во время работающего двигателя транспортного средства система самодиагностики находит ошибку в работе датчика – загорается индикатор, свидетельствующий о сбое в работе оборудования. В таком случае необходимо убедится в отсутствии обрывов в электрических цепях, проверить контакт между двигателем транспортного средства и экранирующей оболочкой кабеля, убедится в правильном подключении всех разъемов, исследовать поверхность датчика на предмет повреждений механического типа.
Если диагностика, самостоятельная или с привлечением специалистов СТО, выявила наличие неустранимых поломок – датчик подлежит обязательной замене.
Что такое и для чего предназначен датчик распредвала
Необходимо вовремя реагировать на изменения в процессе эксплуатации. А они обязательно будут. Настройка распредвала, для достижения нужных вам параметров, будет происходить и в процессе эксплуатации двигателя. И в помощь нам существует такое устройство, как датчик Холла (датчик положения распредвала или датчик фаз газораспределения).
Конструктивные особенности разных типов двигателей, могут предполагать разные места размещения датчика распредвала на двигателе. Но, принцип его действия неизменен. Кроме того, датчик распредвала функционально, имеет связь с датчиком частоты частоты вращения коленвала.
Принцип действия датчика распредвала устроен на эффекте Холла – изменение напряжения в полупроводнике, в момент изменения пересекающего его магнитного поля. В самом датчике расположен магнит.
Металлическиё зуб (репер) производит замыкание магнитного зазора и меняет магнитное поле. Сам репер располагается на зубчатом колесе распредвала (как вариант, на задающем диске расположенном на распредвале).
Установка датчика распредвала предполагает его связь с системой управления двигателя. Основываясь на сигналах датчика Холла, ЭБУ двигателя считывает расположение поршня первого цилиндра в ВМТ такта и обеспечивает впрыск и зажигание смеси.
Неисправности распределительного вала ВАЗ 2107, их признаки и причины
Учитывая, что вал ГРМ подвержен постоянным динамическим и температурным нагрузкам, он не может служить вечно. Определить, что именно этот узел вышел из строя, без детальной диагностики и дефектовки сложно даже специалисту. Признаков его неисправности может быть всего два: снижение мощности и негромкий стук, проявляющийся, в основном, под нагрузкой.
К основным неисправностям распредвала относятся:
- износ рабочих тел кулачков;
- износ поверхностей опорных шеек;
- деформация всей детали;
- перелом вала.
Износ кулачков и шеек
Износ — естественное явление для постоянно вращающейся детали, но в некоторых случаях он может быть чрезмерным и преждевременным. К этому приводят:
- недостаточное давление масла в системе, в результате чего к нагруженным участкам смазка не поступает или поступает в меньшем количестве;
- некачественное или не соответствующее установленным требованиям моторное масло;
- брак при производстве вала или его «постели».
В случае износа кулачков мощность двигателя заметно снижается, так как они, будучи стёртыми, не могут обеспечивать ни соответствующей ширины фаз, ни нужного подъёма впускного клапана.
При износе кулачков падает мощность двигателя
Деформация
Деформация распредвала появляется в результате сильного перегрева, вызванного сбоями в работе систем смазки или охлаждения. На начальном этапе эта неисправность может проявляться в виде характерного стука. При подозрении на подобную поломку дальнейшая эксплуатация автомобиля не рекомендуется, так как она может вывести из строя весь газораспределительный механизм двигателя.
Деформация возникает вследствие сбоев в работе систем смазки и охлаждения
Перелом
Перелом распредвала может быть следствием его деформации, а также неслаженной работы ГРМ. В случае этой неисправности работа двигателя останавливается. Параллельно с этой проблемой возникают и другие: разрушение «постели» вала, искривление клапанов, направляющих, повреждения деталей поршневой группы.
Перелом вала может быть следствием деформации
Начало проведения работ
Самое первое действие – это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же – необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.
Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым – сливаете тосол из системы.
А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное – демонтаж и установку головки блока.
Лада Приора Хэтчбек B L A C K -STAR (бывшаЯ) › Бортжурнал › замена датчика распредвала
Неисправность датчика фаз (ДФ) возможно определить только диагностическим прибором. При выходе датчика из строя характеристики двигателя никак не изменяются, кроме чуть завышенного расхода топлива (0, 5 л), который легко скрывается за стилем вождения. Еще из симптомов – задержка в запуске двигателя на 2 секунды вследствие ожидания сигнала от датчика. После ЭБУ перейдет на попарно-параллельный впрыск.
Если при этой неисправности машина троит и неустойчиво работает на холостом ходу, а так же стала «тупой» при разгонах, то стоит проверить, не провернуло ли зубчатый шкив на коленчатом валу (идет на привод генератора и остальных систем). Для проверки необходимо выставить первый цилиндр в верхнюю мертвую точку (ВМТ). Датчик положения коленвала должен смотреть на начало 20-го зубца от двух пропущенных.
Если со шкивом и работой все в порядке, то необходимо сбросить ошибку на ЭБУ и посмотреть, при каких условиях она снова появится. Если ошибка при работе двигателя на холостом ходу не возникает, необходимо проверять все соединения и провода. Это делается шевелением клеммы и жгута проводки. Если ошибка появилась при этой операции, то нужно искать плохой контакт, датчик не причем.
Если ошибка возникла спустя 15 секунд после сброса при ровной работе – то можно смело менять датчик. Для достоверности его можно проверить (схема проверки есть в Интернете), но цена нового датчика около 200 рублей — за эти деньги проще купить заведомо исправный, и, даже если дело окажется не в нем, иметь запасной.
Итак, мы убедились, что дело в датчике и будем его менять.
Для замены датчика фаз на автомобилях семейства Приора, Калина и Гранта с 16-ти клапанным двигателем нам потребуются:
Ключ «на 10» (лучше головка «на 10»)Шестигранник «на 5»Ключ «на 17»Датчик фаз для 16-ти клапанного мотора ВАЗ1. Датчик установлен на передней стороне двигателя (со стороны радиатора) рядом со шкивом впускного распределительного вала. Сверху его не видно. Определяем положение по подходящему в это месту жгуту проводов.
Определение положения датчика фаз
2. Отсоединяем клемму. Ключом «на 10» откручиваем два болтика. Откручивать аккуратно, так как они имеют свойство «убегать» под машину и в генератор вместе с шайбами.
3. Снимаем датчик и осматриваем. В данном случае на нем обнаружены механические повреждения от шкива распредвала. Необходимо снять защитный пластиковый кожух и проверить состояние всего механизма. Если ДФ не имеет следов соприкосновения со шкивом, то просто меняем датчик на новый, и собираем в обратной последовательности.
Осмотр снятого датчика
4. Сразу оговорюсь, что в данном случае была проблема со шкивом генератора (провернуло зубчатый венец датчика коленвала). Датчик коленвала определял положение ВМТ с ошибкой, мотор сильно вибрировал, что и привело к поломке датчика фаз. И только тогда загорелась ошибка на панели приборов.
5. Откручиваем винты крепления кожуха шестигранником «на 5». Они располагаются сверху и по краям, один в центре под выступом и один с левого края кожуха внизу. Вытаскиваем винты вместе с кожухом. Осматриваем состояние ремня ГРМ (на фото ниже для наглядности крышка уже снята).
6. Выставляем первый цилиндр в верхнюю мертвую точку. Для этого либо ставим автомобиль на 4-ую передачу и катаем, или проворачиваем ключом за болт коленвала или распредвала. Метки на шкивах распредвалов должны попасть под прорези на пластиковом пыльнике (указаны стрелками).
Выставление первого целиндра в верхнюю мертвую точку
7. Обе метки должны находиться вверху. Для проверки правильности выставления коленвала есть окошко в коробке переключения передач, но оно сделано под 8-ми клапанный мотор, а в двигателе 2112 по нему ориентироваться очень тяжело. Проще проверить по зубчатому венцу на шкиве вспомогательных агрегатов. Датчик коленвала (ДКВ) должен смотреть на начало 20-го зуба после пропусков (справа стрелка показывает пропуск, стрелка слева указывает на ДКВ):
Направление датчика коленвала
8. Если все совпадает, то через прорези в шкиве впускного распредвала определяем состояние шторки. Она не должна иметь никаких дефектов. Шестерня не должна свободно перемещаться или качаться. В случае обнаружения несоответствия фаз или повреждений данных элементов необходимо разбирать привод ГРМ. Как это делать, подробно описано в статье замена привода ГРМ на автомобилях Лада Приора, Калина и Гранта (16 клапанов).
Определение состояния шторки
9. Если все узлы в порядке, то ставим новый датчик. Проворачиванием коленвала убеждаемся, что шторка не соприкасается с датчиком.
10. Собираем в обратной последовательности.
ГРМ ДОСТУП К РЕМНЮ ГРМ
грм этих болтов показано на фото РИС:
ниже 6. Болты верхней крышки грм
выкручиваем Затем этим же ключом два болта крышки нижней механизма грм и снимаем крышку.
Болты 7. РИС нижней крышки ГРМ
Головкой на 17 зубчатый проворачиваем шкив коленвала до установки меток свои на строго места согласно рисунку 4. Также проверить надо совпадение меток на маховике, чтобы были они расположены, как показано на рисунке 3. коленчатый Проворачивать вал надо по часовой стрелке.
И один ещё важный момент! Крутить весь грм механизм надо именно коленчатым валом. За распредвала шкивы этого делать нельзя…
Чтобы распредвалов метки не сбились в процессе работы, их надо между зафиксировать собой. Делается это по-разному. видел я Однажды, как один слесарь вставил зубьями между шкивов торцевую головку. Можно взять же так шпильку и две толстые пластины с шпильку. На отверстиями надеваем пластины, с двух сторон вставить и гайки эту конструкцию между шкивами, чтобы так пластины упирались в зубья шкивов и гайки затягиваем.
Выглядит это примерно так! правда, Тут, представлен двигатель, от другога автомобиля:
Приспособление 8. РИС для фиксации распредвалов
Подготовительные закончили мы работы и пора приступать непосредственно к замене ремня зубчатого грм Приоры.
Чтобы снять газораспределительного ремень механизма Приоры в первую очередь ослабить надо его натяжение. Для этого откручиваем на 15 ключом гайку натяжного ролика, опорный тоже ролик надо снять. Потому что замене при ремня грм меняют и оба Затем.
ролика снимаем зубчатый ремень и внимательно осматриваем его
В первую очередь обращаем внимание на трещин наличие, разлохмачивания краёв ремня, ну и, конечно, состояние на смотрим зубьев. Их должно быть в количестве штук 137, они должны быть округлой Если
формы вы обнаружили хотя бы один из этих либо дефектов пришло время по пробегу в километрах, то грм ремень Приоры подлежит замене на новый. надо Далее обратить внимание на состояние помпы. зубчатый за Взявшись шкив помпы надо подёргать если, его есть люфт шкива, то помпа замене подлежит.
ЗАМЕНА ПОМПЫ ПРИОРЫ
Для чтобы того заменить помпу, нам придётся охлаждающую слить жидкость. Ключом на 15 откручиваем гайки, зубчатые снимаем шкивы распредвалов и заднюю крышку грм привода.
Следует иметь в виду, что распредвалов шкивы нельзя путать местами, выпускной и шкив впускной ставятся именно на свои места…
снять Чтобы заднюю крышку надо воспользоваться головкой торцевой на 10 и открутить шесть болтов крепления крышки этой.
Расположение этих болтов показано на рисунке нижеследующем:
РИС 9. Болты задней крышки грм привода Приоры
На этом рисунке также болты и показаны крепления помпы Приоры. Эти откручиваются болты шестигранником на 5. Открутив болты, надо плоской поддеть отвёрткой край помпы и извлечь её из посадочного своего места. Перед установкой новой Приоры помпы надо очистить поверхность, к которой прилегает она. Желательно её обезжирить и покрыть тонким герметика слоем. Новую помпу тоже следует герметикой промазать, то место где устанавливается прокладка
установке При помпы обратите внимание на контрольное оно, отверстие должно находиться в нижней части. три Затягиваем болта крепления этого узла и можно теперь поставить и закрепить заднюю крышку механизма газораспределительного
УСТАНОВКА РЕМНЯ ГРМ ПРИОРЫ
- установкой Перед ремня грм Приоры ставим на места свои зубчатые шкивы распредвалов, следя за чтобы, тем метки были строго на своих Шкивы. местах распредвалов выпускных и впускных устанавливаем свои на обязательно места. Об этом было сказано забываем! Не выше при этом, что под впускного шкив распредвала нужно установить кольцо фаз датчика.
- Проверив положение меток на распредвалах и ставим, коленвале на свои места ролики. Натяжной только, слева наживляем. Опорный находящийся справа «его», паразитный можно сразу закрепить до упора.
- коленвала с Начинаем, надеваем на его зубчатый шкив грм ремень, снизу вверх. Затем, придерживая обеих с руками сторон, заводим ремень сначала на помпы шкив, потом обратной стороной одновременно ролики на укладываем. Далее удерживая натяжку ремня, его тянем вверх и в стороны и надеваем на шкивы При. распредвала этом надо внимательно следить за меток положением, они должны оставаться строго на местах своих.
- Пришло время натянуть зубчатый Для. ремень этого специальным ключом поворачиваем ролик натяжной против часовой стрелки до совпадения выреза и выступа, как показано на фото ниже. этого После можно уже затянуть полностью натяжного болт ролика.
СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
Распределительный вал установлен в отверстии подшипников, выполненных в теле головки блока цилиндров, и зафиксирован упорным фланцем. Распределительный вал воздействует на клапаны через коромысла, установленные на шпильки в верхней части головки блока цилиндров и закрепленные гайками через держатели коромысел.
Вам потребуются: теже инструменты, что и для снятия ремня привода газораспределительного механизма, крышки головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»), а также торцовая головка «на 13», ключ «на 13», динамометрический ключ.
1. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
2. Снимите зубчатый шкив распределительного вала (см. «Замена сальника распределительного вала»).
ПРИМЕЧАНИЕ
Распределительный вал можно заменить, не снимая головку блока цилиндров. В данном подразделе замена распределительного вала для наглядности показана на снятой головке блока цилиндров.
3. Отверните гайку крепления…
4. …снимите со шпильки коромысло с держателем…
5. …и извлеките гидрокомпенсатор.
6. Аналогично снимите остальные коромысла и извлеките гирокомпенсаторы.
7. Выверните два болта крепления…
8. …снимите упорный фланец…
9. …и извлеките распределительный вал из тела головки блока цилиндров.
ПРЕДУПРЕЖДЕНИЕ
При каждом снятии распределительного вала заменяйте сальник новым.
10. Осмотрите распределительный вал.
На шпоночной канавке и резьбовой части на носке вала не должно быть повреждений и износа, а в проточке под упорный фланец – следов чрезмерного износа и забоин. Поверхности опорных шеек и кулачков должны быть хорошо отполированы, без повреждений. Если есть следы заеданий, перегрева, глубокие риски или ступеньки от износа, замените вал.
ПРЕДУПРЕЖДЕНИЕ
Шлифовка кулачков распределительного вала для устранения ступенчатого износа запрещена, так как при изменении размеров профиля кулачков будут нарушены фазы газораспределения.
11. Измерьте высоту профиля кулачков (размер между вершиной и затылочной частью кулачка) и сравните с номинальным размером, указанным в табл. 5.1.
| Таблица 5.1 НОМИНАЛЬНЫЙ РАЗМЕР ПРОФИЛЯ КУЛАЧКОВ | |
| Измеряемый кулачок | Номинальный размер, мм |
| Кулачок впускного клапана | 37,559 |
| Кулачок выпускного клапана | 37,559 |
12. Измерьте диаметры опорных шеек распределительного вала и ихподшипников, вычислите зазоры в подшипниках валов, определяемые половиной разности между диаметрами подшипников в головке блока цилиндров и диаметрами шеек (табл. 5.2 и 5.3).
При износе, превышающем допустимый, замените распределительный вал на ремонтный, так как перешлифовка шеек на ремонтный размер не предусмотрена.
| Таблица 5.2 НОМИНАЛЬНЫЕ ДИАМЕТРЫ ШЕЕК И ПОДШИПНИКОВ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА | ||
| Номер шейки | Диаметр шейки, мм | Диаметр подшипников, мм |
| 1 | 44,74–44,76 | 44,783–44,808 |
| 2 | 44,99–45,01 | 45,033–45,058 |
| 3 | 45,24–45,26 | 45,283–45,308 |
| 4 | 45,49–45,51 | 45,533–45,558 |
| 5 | 45,74–45,76 | 45,783–45,808 |
| Таблица 5.3 РЕМОНТНЫЕ ДИАМЕТРЫ ШЕЕК И ПОДШИПНИКОВ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА | ||
| Номер шейки | Диаметр шейки, мм | Диаметр подшипников, мм |
| 1 | 45,12–45,14 | 45,163–45,188 |
| 2 | 45,37–45,39 | 45,413–45,438 |
| 3 | 45,62–45,64 | 45,663–45,688 |
| 4 | 45,87–45,89 | 45,913–45,938 |
| 5 | 45,12–45,14 | 45,163–45,188 |
ПРЕДУПРЕЖДЕНИЕ
При установке нового распределительного вала коромысла клапанов замените новыми. Перед первым пуском двигателя и для улучшения условий приработки рекомендуется добавить в моторное масло противозадирную антифрикционную присадку.
13. Установите смазанный моторным маслом распределительный вал в тело головки блока цилиндров. Установите все ранее снятые детали в порядке, обратном снятию.
ПРЕДУПРЕЖДЕНИЕ
Пускать двигатель после установки распределительного вала можно не ранее чем через один час, это время необходимо для полимеризации герметика.
14. Отрегулируйте натяжение ремней привода генератора и компрессора кондиционера, а также насоса гидроусилителя рулевого управления.
