Замена прокладки головки блока цилиндров своими руками

Когда необходимо ремонтировать головку?

Работы по демонтажу, ремонту и установке ГБЦ в автомобиле могут потребоваться при таких неисправностях:

На щупе для диагностики уровня моторной жидкости либо под пробкой для ее залива образуется белая эмульсия. Это говорит о пробитии прокладки ГБЦ либо повреждении корпуса головки (появлении трещин) и попадании хладагента в систему смазки. Эмульсия может быть еле видна.
Из глушителя автомобиля стал выходить густой и белый дым, при заведенном силовом агрегате могут прорываться капли жидкости. Скорее всего, это хладагент и его попадание в выхлопную систему связано с повреждением цилиндров. Уровень антифриза будет снижен, а появление пара может обуславливаться перегревом ДВС и повышенным содержанием конденсата. Но если белый дым выходит постоянно, это говорит о пробитии прокладки ГБЦ.
На поверхности антифриза в расширительном резервуаре возникли масляные пятна либо жирная пленка, ее наличие может проявиться в радиаторном устройстве. Попасть в охлаждающую систему моторная жидкость могла через трещины в прокладке или самой головке блока. Исключением являются автомобили, владельцы которых выполняют промывку охладительной системы отработанными моторными жидкостями. Разумеется, делать этого нельзя.
В горловину радиаторного устройства могут попадать мелкие пузырьки. Это говорит о том, что отработавшие газы из выхлопной системы попадают из камеры сгорания в охладительную систему. Где-то имеется повреждение или дефект, есть вероятность, что в самой прокладке либо на структуре головки блока. Если пузырьки образуются при замене расходного материала, то это нормально. Но если их образование наблюдается регулярно, требуется диагностика силового агрегата.
Через поврежденную прокладку в головке блока пробиваются отработавшие газы. Такая проблема происходит редко, но ее можно легко диагностировать. Надо только присмотреться.
Из-под прокладки ГБЦ стала подтекать моторная жидкость. Проблема может заключаться в некачественной затяжке винтов головки блока. Эту процедуру надо выполнять в определенной последовательности, в противном случае можно сорвать резьбу и сломать шпильки. Процесс затяжки должен производиться с использованием динамометрического ключа.
Если имеется пробой прокладки или головка повреждена непосредственно между цилиндрами, определить это будет сложно. К признакам такой неисправности можно отнести увеличение расхода горючего и падение мощности силового агрегата. Проблема может сопровождаться уменьшением компрессии в одном либо нескольких цилиндрах, обычно это происходит в соседних устройствах.

О необходимости проведения ремонта ГБЦ подробно рассказал канал «Теория ДВС».

Процесс

Перед тем как приступить к снятию и ремонту ГБЦ ВАЗ 2109, необходимо соблюдая порядок выполнить некоторые подготовительные работы.

Снятие

Первым делом снимаем корпус очистителя воздуха.
Отсоединяем шланги и провода от карбюратора или инжектора.
Далее, необходимо отсоединить штаны от коллектора.
Снимаем трамблер.
Откручиваем крышку клапанов.
Снимаем карбюратор о и коллекторы.
Для откручивания болтов головки на ВАЗ 2109, скорее всего, потребуется ворот и шестигранник, потому, что болты закручены с приличным усилием.

Труба как рычаг

Извлекаем болты крепления головки с шайбами.

Вынимаем болты

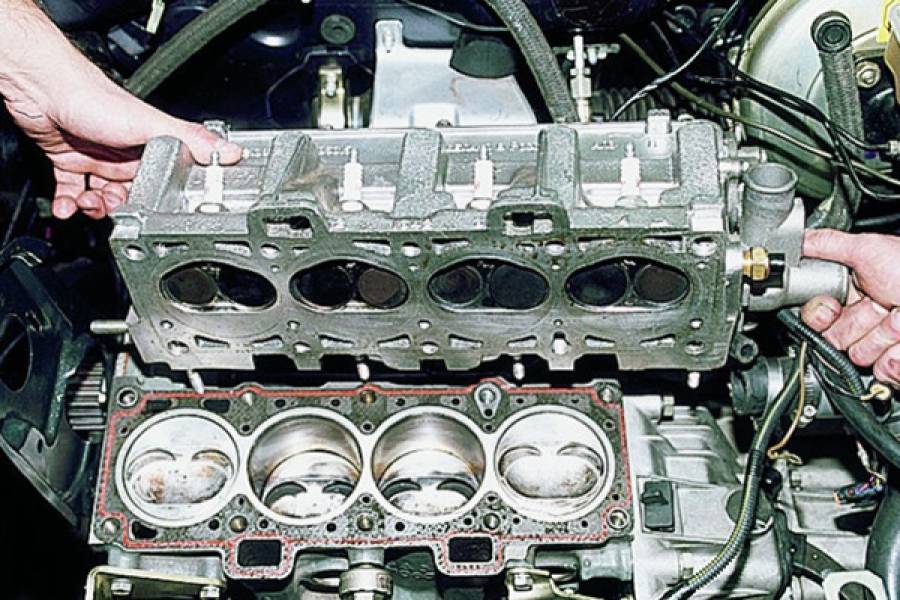

Снимаем ГБЦ ВАЗ 2109 с блока силовой установки.
Снимаем прокладку.

Прокладка, отработавшая свой срок и подлежащая замене

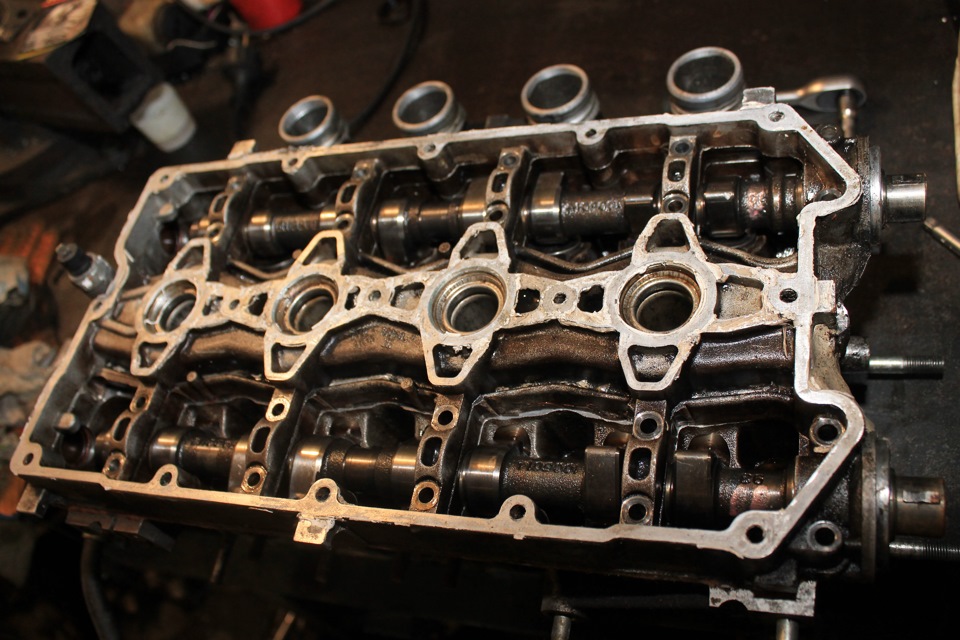

Также, если это необходимо проводим ремонт или доработку узлов моторного блока.

Тюнинг

Квалифицированная настройка, доработка и тюнинг головки ВАЗ 2109 поможет полностью раскрыть возможности вашего силового агрегата. Об этом вы, наверное, много слышали, читали или даже смотрели видео в интернете. Обычно при тюнинге растачиваются и сглаживаются каналы, благодаря чему уменьшаются завихрения, снижающие мощность. Клапана меняются на увеличенные и притираются к посадочным местам. Также тюнинг может подразумевать замену стандартных направляющих клапанов бронзовыми.

Притирка клапанов

Контроль притирки осуществляется следующим образом:

головка в собранном состоянии ложится набок;
в коллекторные отверстия заливается жидкость (можно использовать обычную воду).

В случае если жидкость не течет через клапаны, то это означает, что работа выполнена качественно и клапана притерты правильно. После того как ликвидированы все неисправности, можно приступать к установке головки.

Установка

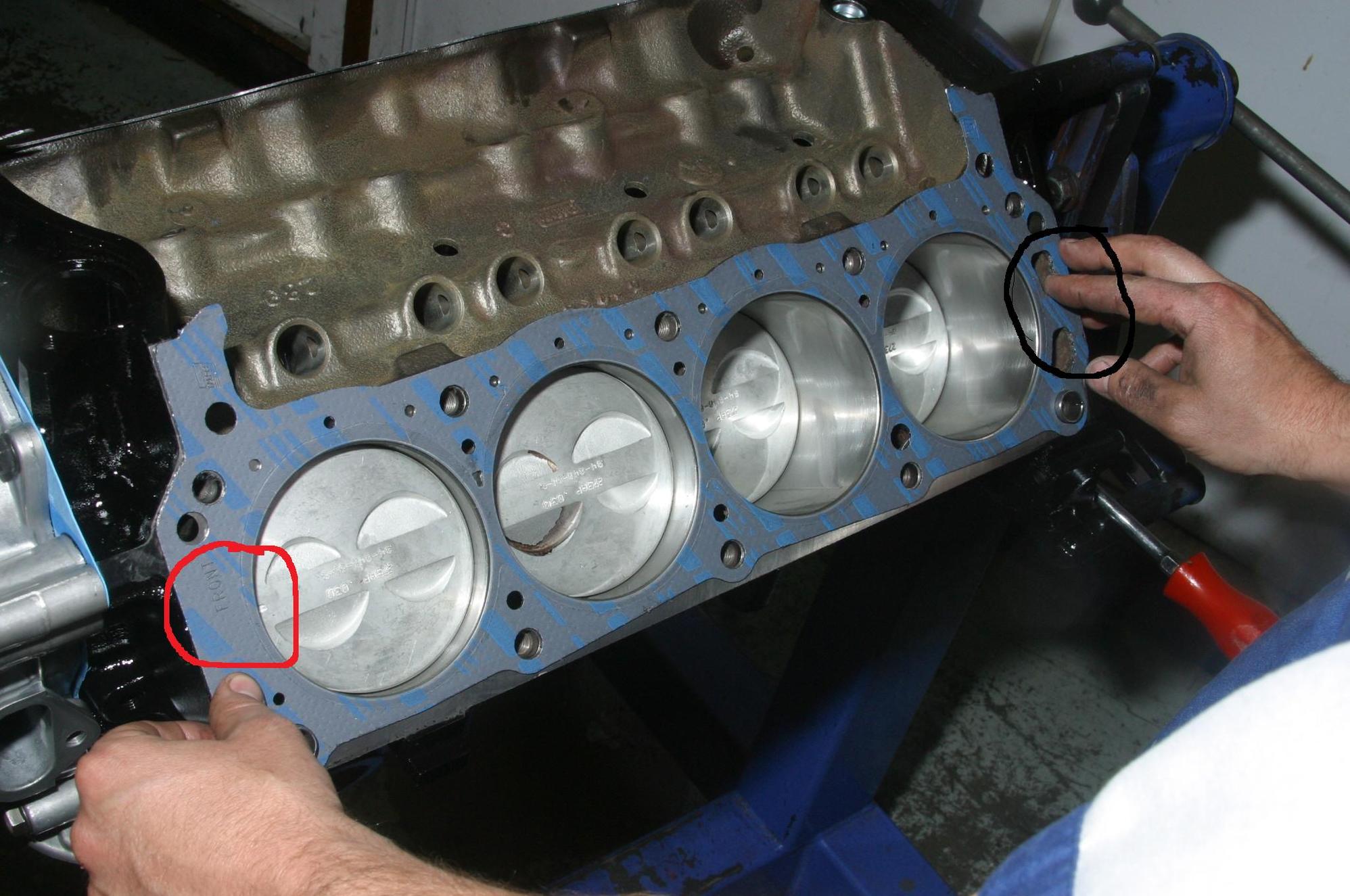

Сборку начинайте с установки новой прокладки

Внимание! Отверстия в прокладке должны обязательно совпасть с направляющими, которые находятся по углам блока

Новая прокладка

Устанавливать головку нужно аккуратно, не сдвиньте в этот момент прокладку со своего места.
Вставляем болты в свои места и приступаем к затяжке с помощью динамометрического ключа.

Затяжка с помощью динамометрического ключа

Далее, в обратном порядке устанавливаем демонтированное оборудование, инжектор или карбюратор. Заливается свежая ОЖ. Подключаются провода и шланги.

Внимание! Эта операция требует некоторых знаний и навыков. Поэтому перед ее выполнением вы должны знать, что болты нужно закручивать по определенной схеме и с определенным усилием

Нелишним будет ознакомиться с дополнительным материалом, по этой теме и посмотреть видео-инструкции

Нелишним будет ознакомиться с дополнительным материалом, по этой теме и посмотреть видео-инструкции.

Чем грозит прогоревшая прокладка ГБЦ

Когда прогорела прокладка ГБЦ, последствия зависят от времени обнаружения неисправности и прекращения эксплуатации автомобиля. Если прокладка только прогорела, то можно обойтись минимальными потерями – заменой самой прокладки и сопутствующими работами. При движении с прогоревшей прокладкой возможны:

сильный перегрев с деформацией головки, что приведет к ее замене, а это не дешево;
заклинивание двигателя;
порыв патрубков системы охлаждения из-за высокого давления горячих газов.

Последствиями заклинивания двигателя могут стать необходимость шлифовки или замены коленвала, замена вкладышей, шатунов или поршней. В худшем случае может понадобиться ремонт блока цилиндров.

Бывают случаи, когда за ночь, сквозь прогоревшую прокладку в цилиндр набирается тосол и при запуске случается гидравлический удар с деформацией головки, шатуна, поршня, коленвала. Если возникла необходимость запустить двигатель, продолжительное время стоявший с прогоревшей прокладкой, необходимо выкрутить свечи или форсунки (для дизелей) и прокрутить коленвал. Затем обратно вкрутить свечи и можно заводить. Описанная процедура поможет избежать гидроудара, а значит, сэкономит деньги и время на ремонт.

Учитывая последствия, которые настают после того как прогорает прокладка ГБЦ, в случае возникновения любого из приведенных признаков, следует безотлагательно обратиться к специалистам. » alt=»»>

Инструменты помощники

Оправка, что бы запрессовывать втулки.
Оправка, что бы опрессовывать втулки.
Динамометрический ключ.

Фактически на всех марках транспортных средств замена прокладки головки блока цилиндров одинакова. Однако существуют некоторые особенности, в частности, порядок затягивания и настройка затяжного момента болтов крепления ГБЦ.

Данные показатели указаны в руководстве эксплуатации вашего транспортного средства

Очень важно очистить болты крепления ГБЦ перед их раскручиванием, что бы не образовался дефект шлица болта. Существует еще несколько правил, которые необходимо соблюдать при замене прокладки:

При приобретении данного элемента, обязательно убедитесь, что он подходит именно для той силы крутящего момента, которую описывает производитель двигателя.
Что бы снять напряжение, раскрутку болтов крепления необходимо начинать на 0.5- 1 оборота с середины.
После замены прокладки, следует установить ГБЦ точно по направляющим.
Крайне аккуратно откручивайте и закручивайте болты, что бы распределить напряжение постепенно на все болты и не сорвать резьбу.
Не забудьте закрепить все детали правильным образом.

Замена блока цилиндров — довольно ответственный и трудоемкий процесс, ее проводят для замены прокладки или для установки новых клапанов и втулок. Однако вовсе не обязательно обращаться для этого в автомастерскую, вы можете заменить головку блока цилиндров самостоятельно, имея минимальные слесарные навыки и такие инструменты:

Оправка для запрессовки втулок.
Оправка для запрессовки маслоотражательных колпачков.
Микрометр для промера клапанов и направляющих втулок.
Оправка для опрессовки втулок.
Развертка на 8.03 миллиметра, что бы разворачивать новые втулки.

Помимо этого, желательно иметь электрическую плитку, которая наделена закрытым нагревательным элементом. Перед запрессовкой втулок здесь можно нагревать головки.

Также не забудьте о приспособлении, что бы фиксировать клапаны при расхаживании пружин. Для этого подойдет небольшая доска с бобылками или что-то подобное.

https://www.youtube.com/watch?v=6vySVrFaQ2E

Как правило, замену блока цилиндров не проводят. Процесс начинается с замены асбестометаллической или тоненькой металлической прокладки.

От аккумуляторной батареи отсоединяем массу.
Правильно устанавливаем поршень первого цилиндра — в положение первого такта.
Сливаем охлаждающую жидкость.
Если транспортное средство еще горячее, в системе питания необходимо снизить давление.
Отсоединяем от коллектора приемную трубу глушителя.
Снимаем крышку головки блока цилиндров.
Затем находим и отсоединяем провода от регулятора полного расхода воздуха.
Далее ослабляем к дроссельному узлу хомут держателя воздухопроводящего штуцера.
Снимаем элемент с корпусом фильтра воздуха.
Не забудьте также снять воздухозаборный шланг.
Находим и отворачиваем винт, который закрепляет держатель выступа трубы водяного насоса.
Отводим в сторону кронштейн и ослабляем хомуты.
От дроссельного узла отсоединяем от дроссельного узла отводящий и подводящий шланги системы охлаждения.
Теперь ослабляем хомут, который фиксирует к штуцеру шланг тормозов.
Разделяем все провода от положения клапанной заслонки, холостого хода и регуляторов уровня масла.
Находим и отсоединяем от свечей зажигания концы высоковольтных проводов.
Из-под ресивера вытягиваем жгут проводов.
Снимаем ремень привода распредвала, предварительно сняв его крышку

Очень важно в данном случае не поворачивать оба вала до монтирования ремня привода.
Разъединяем пластиковый держатель, соединяющий составляющую маслоизмерительного щупа и топливную раму.Выворачиваем и извлекаем болты крепления ГБЦ. Не забудьте, что болты крепления головки блока цилиндров выворачиваются лишь на двигателе, который не работал несколько часов и полностью остыл.
Снимаем головку. Данный элемент довольно тяжелый и снимать его желательно с помощником.
Теперь очищаем привалочные поверхности ГБЦ, они должны быть чистыми и сухими.
Из резьбовых соединений удаляем масло, так как в противном случае при обратной сборке могут появиться трещины в ГБЦ, что негативно скажется на работе транспортного средства.

Данный элемент довольно тяжелый и снимать его желательно с помощником.
Теперь очищаем привалочные поверхности ГБЦ, они должны быть чистыми и сухими.
Из резьбовых соединений удаляем масло, так как в противном случае при обратной сборке могут появиться трещины в ГБЦ, что негативно скажется на работе транспортного средства.

Структура прокладки

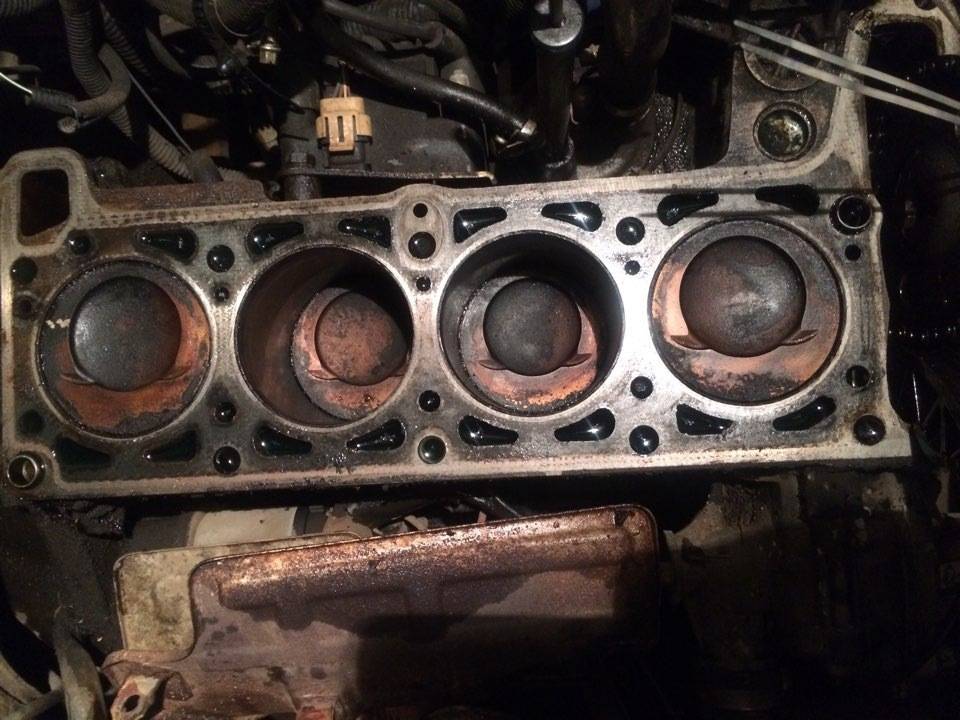

Прокладка пробита

Монтаж новой детали

Как менять прокладку головки блока цилиндров

Такую работу по ремонту авто, как замена прокладки ГБЦ своими руками можно и нужно научиться делать тем, кто любит различные технические устройства, кто любит проводить выходные в теплую погоду у себя в гараже. Чтобы заменить, особых заумных навыков не требуется, просто надо узнать последовательность замены, какие инструменты для этого потребуется, какую прокладку правильно выбрать прежде, чем купить и, как правильно поставить и собрать. Кстати, нужно ли использовать герметики при замене прокладок? Узнать подробнее о герметиках для клапанной крышке и других соединительных деталей.

Как менять прокладку ГБЦ:

Демонтировать все навесное оборудование (что мешает снятию головки). Это воздушный фильтр и т.д.
Открутить болты крепления. Здесь есть свое правило — сначала ослабить болты посередине и от середины по симметрии. Сначала, каждый болт следует отворачивать только на 1 оборот. Соблюдение этого правила защитит от микродеформаций плоскости ГБЦ, так все болты изначально капитально затянуты, если ослабить сразу резко пару болтов с одного края, то головку может «повести», потом придет везти на шлифовку.
Снять старую ГБЦ.
Снять старую прокладку ГБЦ. Кто не знает как выбирать прокладки, лучше пусть сразу не выкидывает старую прокладку. С ней можно съездить в автомагазин. Потому что есть разные прокладки для одних и тех же марок и моделей автомобилей. Надо проверить, отверстия каналов охлаждения соответствовали отверстиям на прокладке. Потому что лично видел, когда однажды примерял прокладку, смотрю, а там на прокладке не вырезаны некоторые отверстия, которые должны быть в соответствии с каналами блока.
Хорошо очистить посадочную поверхность на блоке цилиндров. Если есть твердые смолы, очистить ножичком.
Установить новую прокладку на блок цилиндров.
Очистить посадочное место головки и установить ее на блок. Делать это аккуратно, не повредив прокладку.
Затягивать болты по определенной схеме. Затяжку болтов производить строго по указанной схеме, разработанной производителем двигателя конкретной машины. Момент затяжки очень важен для соединения таких деталей.
После установки и затяжки в определенном порядке, и с требуемым оптимальным моментом затяжки, монтируем снятое навесное оборудование.

Обязательно менять болты при замене прокладки?

Эту тема (по какой схеме затягивать ГБЦ) была рассмотрена в материале: как снять головку блока цилиндров на двигателе различных авто. Если коротко, то, узнать надо ли менять болты для крепления ГБЦ очень просто, достаточно измерить линейкой длину «бывших» болтов.

Узнать длину новых болтов для определенного ДВС и сравнить. Если длина стала больше, то есть болт вытянулся больше, чем на 2 мм, то болт надо менять. Если состояние резьбы и длины болта и граней для ключа в норме, то менять не обязательно. В целом, прокладка ГБЦ требует внимательный осмотр перед заменой, потому как новая прокладка головки уже может быть повреждена.

15 Комментарии: 25Публикации: 324Регистрация: 04-03-2016

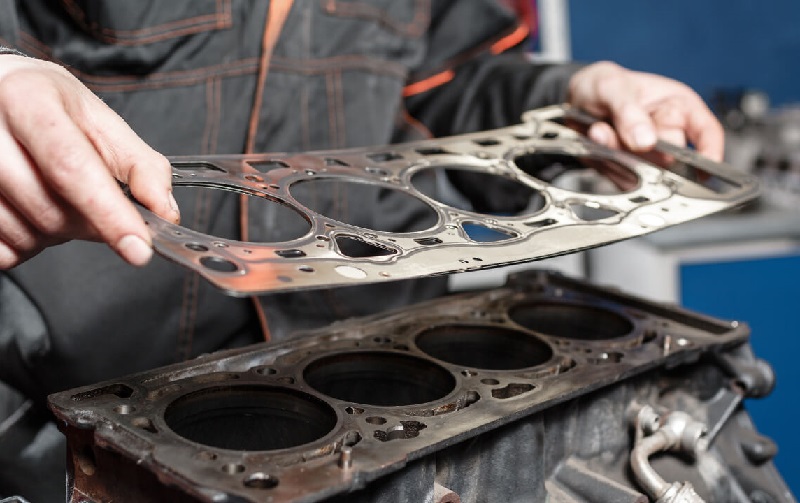

Что такое прокладка ГБЦ в автомобиле?

В корпусе мотора сделано много технических отверстий (по ним подается масло для смазки или отводится после обработки всех механизмов обратно в поддон), в том числе и сами цилиндры. Сверху на него надевается головка. В ней сделаны отверстия для клапанов, а также крепления для газораспределительного механизма. Сверху конструкция закрывается клапанной крышкой.

Прокладка гбц находится между блоком и головкой. В ней сделаны все необходимые отверстия: технические, для крепления и для цилиндров. Размеры и количество этих элементов зависит от модификации мотора. Здесь же имеются отверстия для циркуляции тосола по рубашке мотора, который обеспечивает охлаждение двс.

Прокладки изготавливаются из паронита или металла. Но бывают также асбестовые аналоги или из эластичного полимера. Некоторые автомобилисты используют вместо прокладки термостойкий силиконовый герметик, однако это не рекомендуется делать, так как излишки вещества после сборки мотора можно удалить только снаружи. Если силикон частично перекроет какое-либо отверстие (а это исключить крайне сложно), то это может отрицательно повлиять на работу двигателя.

Данную деталь можно легко найти в любом магазине автозапчастей. Стоимость ее невысокая, а вот работа по ее замене будет стоить хозяину авто немаленькой суммы. Конечно, это тоже зависит от модели двигателя.

Высокая стоимость работ обуславливается тем, что замену прокладки можно выполнить только после разборки агрегата. После сборки нужно настраивать ГРМ и выставлять его фазы.

Вот основные функции прокладки ГБЦ:

Удерживает газ, образовавшийся после воспламенения ВТС, от выхода за пределы корпуса мотора. Благодаря этому цилиндр сохраняет компрессию, когда смесь топлива и воздуха сжимается или происходит расширение после воспламенения;
Предотвращает попадание моторного масла в полость с антифризом;
Предотвращает утечку моторного масла или тосола.

Данный элемент относится к категории расходных материалов, так как со временем он приходит в негодность. Так как в цилиндрах создается большое давление, то износившийся материал может пробить, или прогореть. Допускать такое нельзя, а если это произошло, необходимо в кратчайшие сроки заменить деталь. Если проигнорировать необходимость в ремонте, можно испортить двс.

Снятие головки блока цилиндров

Перед началом работы необходимо отсоединить и снять аккумуляторную батарею, слить охлаждающую жидкость и моторное масло.

Демонтаж навесного оборудования включает в себя:

отсоединение проводов зажигания;
отсоединение всех шлангов: вакуумных, системы охлаждения;
при отсоединении проводов и шлангов не забывайте производить их маркировку, при установке головки блока цилиндров обратно вам это понадобится;
демонтируем все топливные магистрали
демонтируем трос акселератора;
снимаем всё навесное оборудование, которое мешает производить снятие головки блока цилиндров.

Снятие головки блока цилиндров включает в себя:

производим снятие крышки ГБЦ;
снимаем кожух ГРМ, ремень шкива. Сам распредвал можно не трогать;
отворачиваем болты крепления головки блока цилиндров, одновременно динамометрическим ключом проводя контроль состояния болтов (хотя установка головки блока цилиндров, желательно должна производиться с новыми болтами). Не забывайте, что должна соблюдаться последовательность при раскрутке, обратная затяжке. Схема затяжки болтов ГБЦ должна быть обязательно.
выполняем все действия, ради которых и происходило снятие головки блока цилиндров: ремонт ГБЦ, замена прокладки ГБЦ или замена головки блока цилиндров.

Необходимый инструмент + расходные материалы

Следующий перечень инструментов поможет провести работу оперативно и правильно:

специальный динамометрический ключ с индикатором;
штангенциркуль или небольшая линейка;
набор головок и гаечных ключей;
головка Torx;
мягкая металлическая щётка — для очистки поверхности блока, места установки прокладки;
чистая ветошь.

Также необходимо подготовить расходные материалы. В частности, это новая прокладка и болты ГБЦ. Последние иногда бывают сильно изношены, ведь работают они под высокой нагрузкой и затягиваются с усилием от 80 Н.м и выше. Поэтому желательно будет заменить их.

Как и говорилось выше, существует несколько типов прокладок ГБЦ:

обычная — при эксплуатации практически не изменяет форму, быстро восстанавливается после незначительных деформаций;
асбестовая — упругая, эластичная деталь, выдерживает очень высокие температуры;
металлическая — наиболее надёжная, долговечная.

Конкретный выбор зависит от предпочтений владельца и модели автомобиля. Для иномарок нужно знать VIN модели автомобиля, чтобы указать его в магазине и купить правильную запасную часть. В случае с отечественными машинами достаточно знать модель и марку двигателя.

Покупать прокладку ГБЦ желательно в крупных торговых точках, чтобы избежать подделок. Если оригинальная деталь стоит дорого, экономить на ней не стоит, так как она прослужит значительно дольше неоригинальной продукции. В некоторых случаях можно удовольствоваться дубликатами, произведёнными известными фирмами.

Технология замены

Замена прокладки ГБЦ — процесс простой, но достаточно трудоемкий, потому что требуется демонтаж многих соединений в определенной последовательности. Сколько стоит замена на СТО, многие знают и поэтому предпочитают выполнять эту работу самостоятельно.

Необходимые инструменты:

Динамометрический ключ

динамометрический ключ;
набор ключей;
набор торцовых головок;
«Torx»;
отвертка.

Торцовая головка

Этапы

Для тех, кто не в курсе, как поменять и выбрать прокладку головки блока цилиндров, опишем весь процесс пошагово

Также расскажем, почему важно соблюдать очередность затяжки болтов

В этом видео показано, как простым способом можно проверить герметичность системы ГБЦ и целостность всех систем.

Обесточиваем систему, отсоединив минусовую клемму АКБ.
Выставляем поршень 1-го цилиндра в ВМТ.
Сливаем ОЖ.
Снижаем давление в системе.
Отсоединяем приемный патрубок глушителя от коллектора.
Убираем крышку ГБЦ.
Отсоединив провода и ослабив хомуты, снимаем патрубок с корпусом очистителя воздуха.
Открутив и ослабив гайки, отодвигаем кронштейн в бок.
Отсоединяем шланги охлаждающей системы.
Отсоедините тягу привода дроссельной заслонки.
Отсоединяем провода от масляного датчика в картере силового агрегата.
Отсоединяем другие провода и колодки.
Демонтируем крышку и ремень.
Фиксируем зубчатый шкив вала от возможного проворачивания, выкручиваем болт, на котором он крепится.
Аккуратно убираем шкив с вала, следя, чтобы не повредился сальник.
Открутив болты и гайку, снимаем крышку, которая расположена сзади.
Снимаем оставшиеся шланги, колодки и провода.
Согласно схемы ослабляем при помощи ключа «Torx» затяжку 10 болтов ГБЦ.
Полностью выкручиваем все болты.
Вынимать нужно с шайбами.
Демонтируем головку.

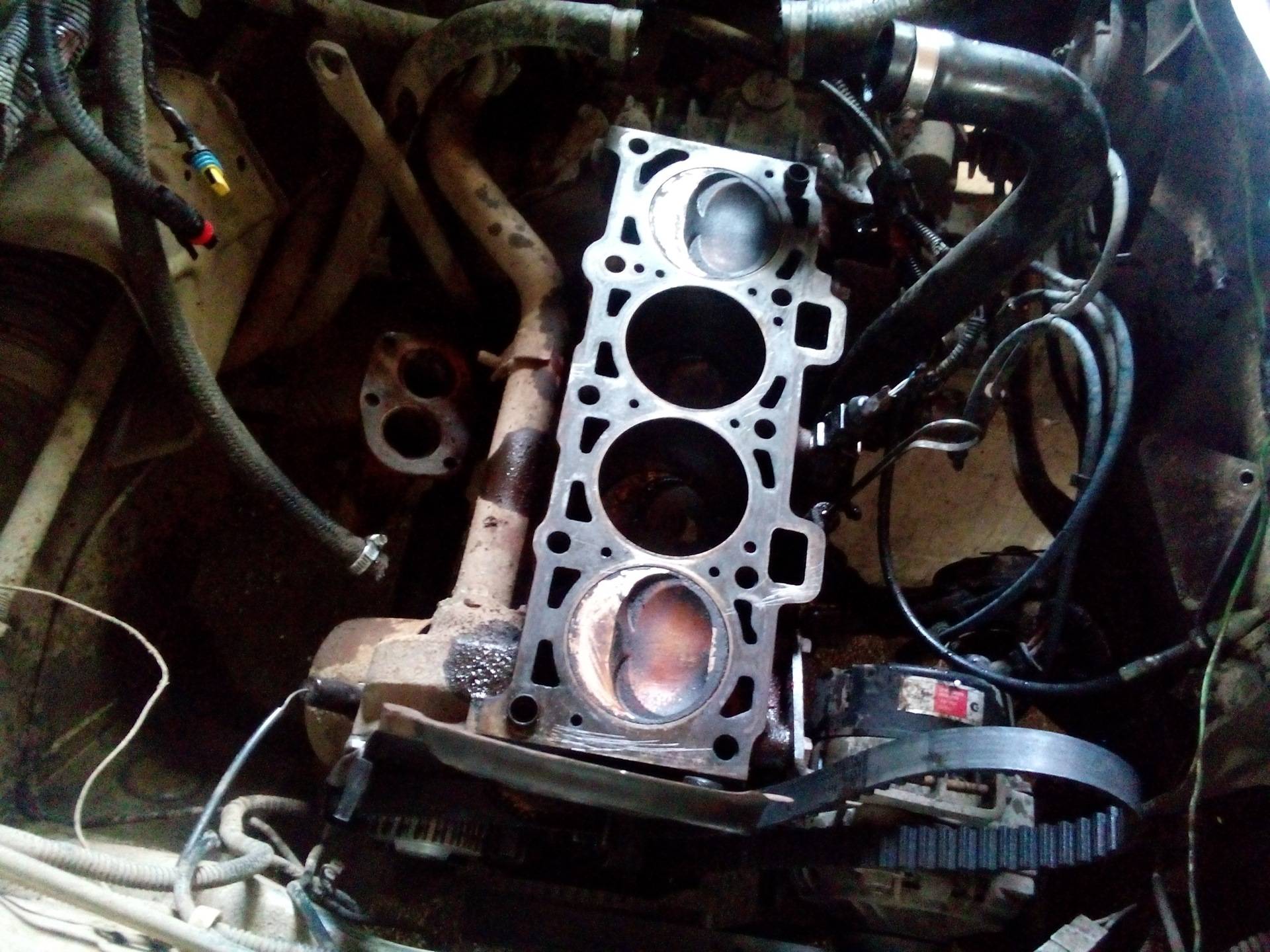

Теперь можно снять прокладку ГБЦ.
Сразу замерьте болты, если они сильно вытянулись, то возможно лучше поменять их.
Почистите поверхности, которые будут соприкасаться с прокладкой.
Теперь можно ставить новую прокладку. При установке проследите, чтобы отверстие, через которое проходит масло, было расположено между третьим и четвертым цилиндром.
Ставим ГБЦ, при этом нужно проследить, чтобы валы были в верхней мертвой точке.
Болты затягивайте, соблюдая следующую схему, иначе могут быть неприятные последствия, которые перечеркнут всю работу так, как будет нарушена герметичность.
Также соблюдайте момент. Он индивидуален для каждой модели авто.
Установите снятые шланги, трубки, колодки и провода в последовательности обратной снятию.
На этом замена завершена.

Снятие патрубка и воздушного барьера

Откручивание хомутов

Схема ослабления

Замер болтов

Установка новой

Схема затяжки Обязательно понаблюдайте и проверьте во время езды, как работает и функционирует система и обеспечена ли герметичность и нет ли негативных признаков.

Дополнительные услуги автомастеров

Если вам нужна замена строй прокладки ГБЦ на новую, закажите услуги частных мастеров, зарегистрированных на Юду. Специалисты выполняют весь спектр работ по ремонту автомобилей, включая следующие:

установка бензонасоса
монтаж впускного и выпускного клапана
диагностика заднего и переднего привода
установка масляного фильтра
чистка масляного фильтра
установка новой цепи ГРМ и приемной трубки
ремонт выхлопной трубы
ремонт замка зажигания
ремонт поддона
правка поддона (выпрямление вмятин)
ремонт термостата
установка новых тормозных колодок
очистка бензинового насоса
установка новой крышки на 40 литровый бензобак

Все работы по ремонту авто специалисты делают с гарантией качества конечного результата.

Советы по выбору материала прокладки

Часто возникает вопрос, какую прокладку ГБЦ лучше использовать – металлическую или паронитовую. На самом деле в продаже представлено три варианта, и у каждого есть свои особенности:

Отличие железных прокладок ГБЦ – высокая прочность и износостойкость. Они долговечны, равномерно распределяют нагрузку, но при этом дорогие и на многие модели такой вариант не продается.
Паронитовые прокладки ГБЦ отличает огнестойкость и упругость. В самых важных местах их усиливают металлическими элементами. При этом со временем их свойства ухудшаются. Изделия боятся перепадов температур и выделяют вредный асбест.
Безасбестовые или композитные варианты – современное решение, отличающееся прочностью, хорошим прилеганием и длительным сроком службы. Они также усиливаются металлом там, где необходимо, что делает этот тип самым предпочтительным на сегодня.

Нет смысла выбирать между паронитом или металлом, гораздо проще и дешевле взять композитный вариант, который почти не имеет недостатков. При правильной установке он прослужит долгие годы.

Обнаружить, что прокладка ГБЦ пробита, намного проще, чем кажется на первый взгляд. Если знать основные признаки и проверять по рекомендациям специалистов, то в 99% случаев автовладелец сможет определить проблему самостоятельно. Главное – вовремя заменить прокладку.

Замена прокладки головки блока цилиндров своими руками

Когда необходимо ремонтировать головку?
