Замена поршневой на скутере, инструкция

Как правильно установить кольца на поршень двухтактного скутера

В установке колец на поршень двухтактного скутера, впрочем как и четырехтактного, нет ничего сложного, и многим это известно. Но большинство скутеристов, которые только недавно приобрели подобную технику, не имеют даже представления о том, как заменить поршневую на скутере, как правильно установить кольца на поршень, куда должна смотреть стрелка на поршне и многое другое.

В этом уроке, я расскажу вам как правильно одеть кольца на поршень и собрать поршневую на место. Так как до этого о четырехтактных двигателях мы уже говорили, тут речь пойдет только о двухтактных двигателях.Итак, наша поршневая износилась и требует замены.

Изнашиваются прежде всего кольца и поршень, и менять обычно нужно только их. При сильном износе поршневой, требуется растачивать цилиндр. Расстачивается он также в том случае, когда поршень клинит в цилиндре, образуя глубокие царапины на стенках последнего. Ничего страшного в этом нет, и если ваш новый цилиндр прошел правильную расточку (за которую нужно будет выложить всего лишь около 10$), ему потребуется уже ремонтный комплект колец с новым поршнем. Такие кольца обозначаются маркировкой 0,25. Вторая расточка соответственно 0,5 и т.д. до единицы.

После покупки поршня, его нужно собрать. В комплекте, как правило, вы найдете сам поршень, два компрессионных кольца, третье тонкое гофрированное кольцо (о его назначении дальше), поршневой палец и два стопорных кольца поршневого пальца.

Теперь о третьем кольце в комплекте. Его назначение — подпружинивать нижнее компрессионное кольцо. Устанавливает оно под него собственно, и обычно не несет никакой пользы в процессе эксплуатации. Это кольцо вы можете выкинуть, а можете поставить, нет разницы. Многие производители поршней не имеют его вообще в комплекте.

Пришло время собрать все на место. В зависимости от модели скутеров, компрессионные кольца могут быть одинаковыми или различаться по толщине и сечению. Большинство поршней для скутеров Honda, например, имеют разные кольца, где верхнее тоньше нижнего и имеет другое сечение.

На это обязательно надо обратить внимание при установке, верхнее тоньше и сточено под углом. Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца

Сначала нужно одеть нижнее, затем верхнее

При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно

Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно

Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца. Сначала нужно одеть нижнее, затем верхнее

При этом не нужно их растягивать и выгибать

Эти манипуляции нужно проводить аккуратно

При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно.

В канавках для колец имеются замки, которые предотвращают поворот колец во время эксплуатации, поэтому зазор колец должен быть именно в этих замках, иначе поршень в цилиндр вы не воткнете.

И последний немаловажный пункт, это стрелка (1) на дне поршня или надпись EX. И стрелка и надпись обязательно должны быть направлены в сторону выхлопа (2). В таком случае, замки колец будут находится со стороны лепесткового клапана. Если замки поставить в сторону выхлопа, поршневая долго не прослужит, кольца будут вытягиваться в выхлопное окно и постепенно его стачивать.

При всех панипуляциях с поршнем, в окно картера обязательно нужно засунуть тряпку, чтобы туда ненароком что-либо не попало, коленвал с подшипниками нам еще нужны.

При установке поршневого пальца, обратите внимание на состояние сепаратора (подшипника), возможно его нужно заменить. Перед установкой поршневого пальца, установите стопорное кольцо с одной стороны до установки поршня (обычно с той стороны, где вам неудобно будет вдеть палец и второе стопорное кольцо)

Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок

Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок.

Вот и все, теперь одевайте цилиндр, не поршень (не забыв проверить состояние прокладок и смазав поршень и стенки цилиндра моторным маслом), головку цилиндра и затягивайте болты поочередно в крестовом порядке.

Вы также можете ознакомиться с другими статьями на тему:

Шаг 11

Для двигателей LC не забудьте заполнить систему охлаждения хладагентом

Однако в равной степени важно вентилировать систему охлаждения, потому что без нее воздух в трубах не позволит жидкости достичь надлежащего давления, а также максимальной температуры в 120 градусов Цельсия. Некоторые наборы цилиндров имеют подходящий винт, который позволяет вентилировать цилиндр во время заливки. В остальных случаях, когда двигатель запускается впервые, оставьте крышку радиатора или уравновешивающий резервуар открытыми примерно на 10 минут, пока термостат не откроется и жидкость не нагреется

Это позволит воздуху выходить из системы, обеспечивая надлежащее охлаждение нового двигателя

В остальных случаях, когда двигатель запускается впервые, оставьте крышку радиатора или уравновешивающий резервуар открытыми примерно на 10 минут, пока термостат не откроется и жидкость не нагреется. Это позволит воздуху выходить из системы, обеспечивая надлежащее охлаждение нового двигателя.

Другое действие, необходимое во время первого обжига, – запустить двигатель и дать ему поработать на холостом ходу около 10 минут. Это необходимо не только из-за системы охлаждения, упомянутой выше, но также по механическим причинам – первые минуты работы двигателя – это время, когда кольца оседают на поршне, и их первоначальное притирание до того, как двигатель начнет работать на более высоких оборотах. Это время стоит использовать для предварительной настройки качество топливовоздушной смеси прогрева поршневой группы с новым цилиндром. После первого обжига рекомендуется снова проверить затяжку гаек головки цилиндров – иногда вибрации и перепады температур могут привести к изменению фиксации болтов, гаек и креплений.

Предлагаем вашему вниманию полезную видеоинструкцию по замене цилиндропоршневой группы на двухтактном скутере Honda Dio:

Как установить поршень на скутер?

Одна из наиболее серьезных поломок скутера заключается в выхода из строя цилиндро-поршневой группы, что сразу же делает скутер нерабочим. Именно ЦПГ скутера отвечает за его движение, малейшая поломка приведет к невозможности дальнейшего движения. Именно поэтому если вы столкнулись с нерабочей поршневой, тут же беритесь за ее ремонт.

Вообще любая ЦПГ имеет определенный срок жизни, с определенным пробегом ее износ увеличивается и покупателю придется проводить замену детали. Часто достаточно заменить поршень, но иногда случаются более серьезные проблемы. Где придется менять поршень, кольца и цилиндр. В зависимости от модели скутера и производителя установка может немного отличаться, но мы рассмотрим основные действия. Также поршневые скутера могут отличаться по мощности, но это никак не влияет на процесс замены.

Снятие ЦПГ

Если вы не знаете, как правильно установить поршень на скутер 2т или 4т, первым делом снимите старую деталь. Добраться до поршневой группы непросто, придется разбирать скутер, и иногда снимать пластик. Вообще действия по замене ЦПГ происходит следующими действиями:

1. Снятие двигателя, отсоединение проводов;
2. Удаление старого поршня;
3. Установка новой детали согласно требованиям;
4. Аналогичная сборка двигателя и подключение электрики и шлангов.

После того как вы отключили всю проводку и убедились, что -масло и -бензо шланг закрыты, снимите двигатель. В разных моделях скутера снятие двигателя может быть разным, поэтому действуйте по ситуации. Получив готовый двигатель начните снимать пластмассовый кожух цилиндра, он защищает ЦПГ от внешней грязи, пыли и т. д. Следующий этап — снятие головки цилиндра. В зависимости от типа скутера (2т или 4т) головка может быть более сложной, 4т скутера также имеют клапана, которые потом придется настроить. Но процедура снятия головки происходит откручиванием 4-х гаек.

Важно: гайки нужно откручивать постепенно, методом хрест-нахрест. То есть как изображено на картинке ниже. В противном случае вы сорвете резьбу и поршневая повредиться

Это также касается установки поршневой, гайки затягиваются также

В противном случае вы сорвете резьбу и поршневая повредиться. Это также касается установки поршневой, гайки затягиваются также.

Дальше придется снять цилиндр, в некоторых случаях сделать это проблематично из-за большого образования нагара или дефекта поршня. Если цилиндр целый, но неисправен поршень, приступаем к замене поршня. Как правильно установить поршень на скутер

Замена поршня предполагает ряд трудностей, ведь в комплекте с поршнем будет еще несколько основных деталей. В комплекте вы найдете стопорные кольца, палец и несколько колец (зависит от скутера — 2т или 4т). В 2-х тактных скутерах обычно ставят только два кольца, они компрессионные, третье тонкое кольцо практически не нужно, но рекомендуем поставить его под нижнее кольцо для подпружинивания. В случае с 4-х тактными мопедами есть три основных кольца, два из них компрессионные, третье маслосъемное.

Сборка колец представлена на основе 2т скутера, он имеет более простую конструкцию. Итак, наденьте два кольца на поршень, после возьмите палец и вставьте его в отверстие коленвала так, чтобы поршень надежно держался. Обязательно закрепите палец стопорными кольцами с обеих сторон, это нужно чтобы палец не вылез в процессе эксплуатации. Также стопорные кольца не должны торчать, они должны плотно лечь в специальное отверстие

Важно: устанавливать поршень нужно именно стрелкой (или надписью ЕХ) к выхлопной трубе, иначе вся процедура будет бесполезной. Следующий этап — установка цилиндра на поршень. Установка цилиндра

Установка цилиндра

Эта процедура достаточно сложная, ведь надеть цилиндр на поршень нужно идеально. Первым делом не забудьте поставить прокладки с обеих сторон, они есть как в комплекте с ЦПГ, так и покупаются отдельно. Прокладок обычно две, одна ставиться вниз между цилиндром и двигателем, вторая устанавливается между цилиндром и головкой. После установки нижней прокладки постарайтесь надеть цилиндр так, чтобы кольца сошлись в канавке. Для этого во время установки цилиндра достаточно прижать кольца, предварительно смазав цилиндр и поршень маслом.

Дальше наденьте прокладку и закрепите головку гайками. Затягивать гайки нужно в крестовом порядке. После проверьте кикстартером работу поршня, если установка прошла успешно, поршень должен ходить по цилиндру равномерно и иметь ощутимую компрессию.

Вот и всё, собирайте скутер в обратном порядке, подключайте все провода и шланги.

Признаки неисправности ЦПГ

Для определения поломки поршневой группы не требуется иметь сложные измерительные приборы

Достаточно обратить внимание не следующие симптомы:

• слышится звон поршневых колец;
• скутер не заводится с первой попытки. Приходится проводить операцию несколько раз для достижения результата;
• быстрое опустошение бензобака из-за перерасхода топлива;
• в цилиндре/моторе слышны шумы, которых не было;
• на холостых оборотах транспортное средство неустойчиво работает;
• общее снижение мощности;
• внезапное отключение.

Дополнительные признаки включает в себя слишком большое количество дыма и отсутствие сопротивления при попытке запуска мотора скутера. После разборки (подробный перечень действий далее) мотора можно увидеть на поршневом цилиндре следы чёрного цвета – это нагар. Это свидетельствует о неплотном прилегании к стенкам цилиндра поршней, в результате чего газы постоянно вырывались изнутри, что уменьшало общее давление.

Старый поршень с признаками нагара

В случае с четырёхтактным двигателем признаки поломки ЦПГ немного отличаются:

• наличие густого дыма чёрного/синего цвета;
• увеличение расхода масла;
• изменение мощности (этот показатель можно определить лишь при диагностике, так как на 4-тактном моторе может быть сразу незаметным изменение параметра);
• невозможность завести скутер с первого раза даже с холодным двигателем.

Если наблюдаются указанные проблемы, есть смысл разобрать транспорт для того, чтобы снизить затраты на ремонт в будущем из-за неполадок других деталей, спровоцированных отсутствием замены ЦПГ.

Как продлить жизненный цикл ЦПГ

Не рекомендуется водить скутер на максимальной скорости в течение длительного срока (особенно в жаркую погоду). Это может привести к тепловому прихвату, который приводит к деформации отдельных частей ЦПГ. В итоге скорость наивысшая транспортного средства будет недостижимой из-за потери давления внутри. При разборке конструкции прихват легко определяется по наличию подгорелых частей в виде языков. Потребуется настройка карбюратора, чтобы исключить образование отложений в глушителе и камере сгорания и общую потерю мощности.

Необходимо заливать качественное моторное масло, дающее положительный эффект:

• отсутствие шумов от двигателя;
• нет перегрева мотора при длительной работе;
• относительно чистый выхлоп и труба для выхода газов.

Лучший вариант – синтетическое масло, имеющее преимущество в экономичности, отсутствии нагара в подшипниках, отложений на днище поршня и других неприятных последствиях. Аналогично ответственно необходимо подходить к выбору топлива для скутера. Бензин стоит покупать 95 типа, который не приводит к детонации внутри камеры сгорания, повышая температуру двигателя.

После замены поршня на скутере можно начинать другие виды работ вроде покраски или смены других внутренностей. Обязательно проехать несколько сотен метров, чтобы убедиться в надёжности проведённой работы.

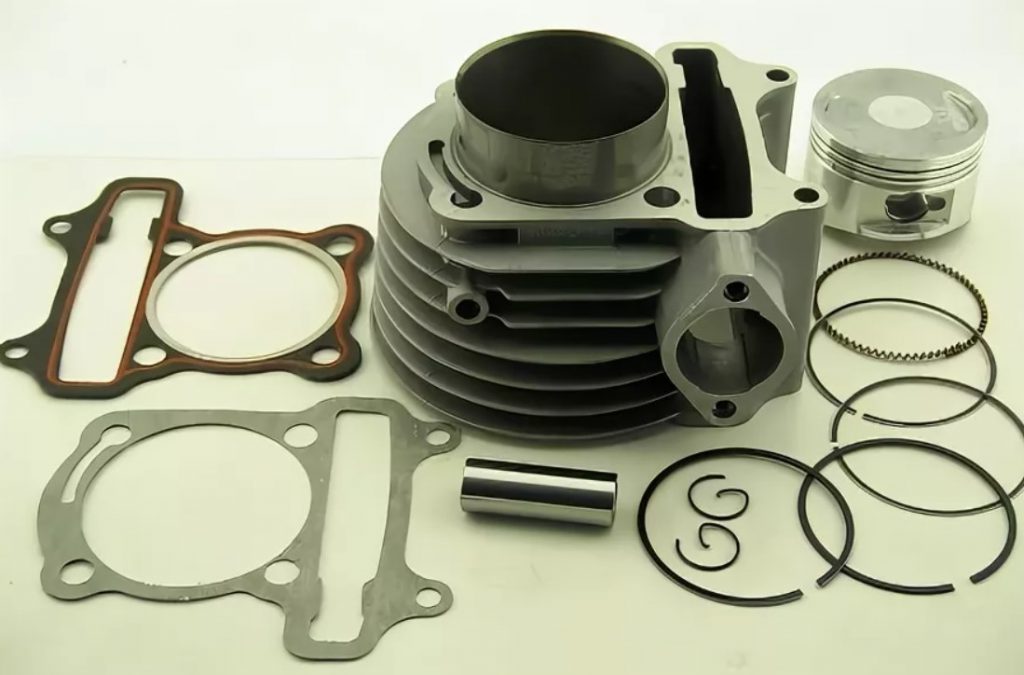

Как поставить поршень на скутер: снятие и установка поршня и колец

5

(100%)

1

проголосовало

Как поставить поршень на скутер: снимаем старый, устанавливаем новый

Добраться до цилиндра поршня будет легко, если следовать инструкции. Начинать нужно со снятия облицовки скутера из пластика, после чего отключить провода. Масляный шланг отсоединяется, а сам мотор снимается благодаря откручиванию крепёжных элементов

Накладку из пластика следует отложить подальше, чтобы не раздавить её вследствие неосторожного движения

Чтобы добраться до поршня по итогу нужно снять головку цилиндра, а затем и сам цилиндр

Демонтаж самого поршня осуществляется в такой последовательности:

1. снимаются болты крепления ЦПГ вместе с головкой и прокладкой. Каждый болт нужно откручивать способом «крест-накрест» (по диагонали), чтобы не повредить резьбу – установка поршня обратно требует использования того же метода. Это же исключит и раскручивание без участия владельца;
2. непосредственно демонтаж цилиндра движениями вверх – если не получается вытащить, рекомендуется постучать лёгким деревянным предметом. Изделие может застрять из-за отложений, указанных выше;
3. поворот коленвала для максимального подъёма поршня. Обязательно закрывается отверстие картера тряпкой, чтобы внутрь не попала грязь;
4. нужно убрать стопорное кольцо для того, чтобы снять палец поршня;
5. при заеданиях нужно применить жидкость для устранения нагара. Альтернатива – средство для чистки карбюраторов. В итоге после размокания весь налёт легко снимается, аналогично с кольцами;
6. очистка канавок колец.

Пошаговое видео о том, как снять поршень со скутера:

Потребуется осмотреть игольчатый подшипник на наличие следов горения, свидетельствующих об износе детали. Если они есть, смена обязательна немедленно. Монтаж нового ЦПГ будет эффективным недолго при отсутствии должного ухода.

Игольчатый подшипник

Также следует обращать внимание на следующие факторы:

• при наличии смещения иголок внутри обоймы изделие в целом непригодно;
• нарушение геометрии также свидетельствует о необходимости замены;
• не должно быть большого люфта при перемещении в верхней головке шатуна. В нормальном состоянии подшипник просто перемещается свободно.

В результате смены игольчатого подшипника можно занять установкой нового поршня для скутера. Монтаж осуществляется в обратном порядке. Надо учитывать несколько особенностей процедуры:

• каждый новый экземпляр поршня дополняется двумя кольцами (стопорные), позволяющими надёжно зафиксировать конструкцию. Для четырёхтактных моторов количество колец – уже три из-за наличия маслосъёмного кольца;
• всё надо ставить так, чтобы кольца и цилиндр сходились в канавке для надёжной работы при любых нагрузках;
• не стоит ставить пластик обратно до проверки работоспособности скутера;
• верхняя часть цилиндра обозначается словом «IN» на крышке – так не получится перепутать направление;
• надпись «EX» (выхлоп) на крышке должна быть направлена в сторону выпускного окна. Другой вариант – нарисована стрелка (она обозначает одно и то самое). Данный фактор зависит от конкретного производителя скутера.

Ремонт может быть осуществлён при помощи специального набора, где есть все необходимые инструменты:

• съёмник поршневых колец (клещи);
• устройство для чистки канавки поршня;
• отвёртка Г-образная.

Всё это можно найти и отдельно. Главное – соблюдать размеры, которые подойдут конкретной модели скутера.

Пошаговое видео о том, как установить новый поршень на скутер:

Что нужно знать, приобретая новые поршни?

При подборе нового поршня обязательно проверяйте его форму – она должна быть конусной. Расширение поршня при нагреве происходит неравномерно (больше всего на днище, меньше – на юбке), поэтому под воздействием высоких температур конус превращается в правильный цилиндр.

Степень конусности зависит от теплового режима двигателей – чем он выше, тем больше разница диаметров в верхней и нижней части поршня.

На днище поршня указан его диаметр в районе поршневых колец. Однако при выборе новой детали лучше ориентироваться на другую величину – диаметр нижней части юбки. В таком случае обкатка пройдет быстрее и безопаснее.

Зазор между нижней частью юбки поршня и стенками цилиндра должен составлять от 0,05 до 0,1 мм. Точное значение зависит от объема цилиндра и указано в мануале двигателя.

Правильность зазора между поршнем и цилиндром проверить несложно: после нагрева деталей до 150 С поршень опускают в гильзу и следят за его положением. При нормальном зазоре поршень не падает и не заклинивает, а плавно опускается под тяжестью собственного веса.

Выбирая поршни, обращайте внимание на фирму и материал. Дешевые алюминиевые комплекты от неизвестных производителей – вряд ли хороший вариант. Недорогие сплавы, из которых изготавливают такие поршни, не содержат кремния, придающего им прочность, а также не имеют должного теплового расширения

Недорогие сплавы, из которых изготавливают такие поршни, не содержат кремния, придающего им прочность, а также не имеют должного теплового расширения.

Поршни из качественных износостойких материалов обеспечат отличные рабочие характеристики двигателя и позволят существенно увеличить межсервисные интервалы.

Для обработки деталей двигателя существует специальное твердосмазочное покрытие – MODENGY Для деталей ДВС. Он подходит как для промышленного применения, так и для частных случаев нанесения.

Состав с высокодисперсным дисульфидом молибдена и графитом предотвращает появление задиров на юбках поршня, может использоваться как для создания нового защитного слоя, так и для восстановления изношенного заводского покрытия.

Применение MODENGY Для деталей ДВС способствует уменьшению шума при работе двигателя, повышению его КПД и снижению расхода топлива.

Аэрозольный баллон позволяет наносить состав быстро и равномерно. Покрытие высыхает при комнатной температуре, что очень удобно для гаражных условий.

Перед использование материала поверхности необходимо подготавить с помощью Специального очистителя-активатора MODENGY – он гарантирует отличную адгезию покрытия и долгий срок его службы.

Как поставить поршень на скутер: снимаем старый, устанавливаем новый

Добраться до цилиндра поршня будет легко, если следовать инструкции. Начинать нужно со снятия облицовки скутера из пластика, после чего отключить провода. Масляный шланг отсоединяется, а сам мотор снимается благодаря откручиванию крепёжных элементов

Накладку из пластика следует отложить подальше, чтобы не раздавить её вследствие неосторожного движения

Чтобы добраться до поршня по итогу нужно снять головку цилиндра, а затем и сам цилиндр

Демонтаж самого поршня осуществляется в такой последовательности:

1. снимаются болты крепления ЦПГ вместе с головкой и прокладкой. Каждый болт нужно откручивать способом «крест-накрест» (по диагонали), чтобы не повредить резьбу – установка поршня обратно требует использования того же метода. Это же исключит и раскручивание без участия владельца;
2. непосредственно демонтаж цилиндра движениями вверх – если не получается вытащить, рекомендуется постучать лёгким деревянным предметом. Изделие может застрять из-за отложений, указанных выше;
3. поворот коленвала для максимального подъёма поршня. Обязательно закрывается отверстие картера тряпкой, чтобы внутрь не попала грязь;
4. нужно убрать стопорное кольцо для того, чтобы снять палец поршня;
5. при заеданиях нужно применить жидкость для устранения нагара. Альтернатива – средство для чистки карбюраторов. В итоге после размокания весь налёт легко снимается, аналогично с кольцами;
6. очистка канавок колец.

Пошаговое видео о том, как снять поршень со скутера:

Потребуется осмотреть игольчатый подшипник на наличие следов горения, свидетельствующих об износе детали. Если они есть, смена обязательна немедленно. Монтаж нового ЦПГ будет эффективным недолго при отсутствии должного ухода.

Игольчатый подшипник

Также следует обращать внимание на следующие факторы:

• при наличии смещения иголок внутри обоймы изделие в целом непригодно;
• нарушение геометрии также свидетельствует о необходимости замены;
• не должно быть большого люфта при перемещении в верхней головке шатуна. В нормальном состоянии подшипник просто перемещается свободно.

В результате смены игольчатого подшипника можно занять установкой нового поршня для скутера. Монтаж осуществляется в обратном порядке. Надо учитывать несколько особенностей процедуры:

• каждый новый экземпляр поршня дополняется двумя кольцами (стопорные), позволяющими надёжно зафиксировать конструкцию. Для четырёхтактных моторов количество колец – уже три из-за наличия маслосъёмного кольца;
• всё надо ставить так, чтобы кольца и цилиндр сходились в канавке для надёжной работы при любых нагрузках;
• не стоит ставить пластик обратно до проверки работоспособности скутера;
• верхняя часть цилиндра обозначается словом «IN» на крышке – так не получится перепутать направление;
• надпись «EX» (выхлоп) на крышке должна быть направлена в сторону выпускного окна. Другой вариант – нарисована стрелка (она обозначает одно и то самое). Данный фактор зависит от конкретного производителя скутера.

Ремонт может быть осуществлён при помощи специального набора, где есть все необходимые инструменты:

• съёмник поршневых колец (клещи);
• устройство для чистки канавки поршня;
• отвёртка Г-образная.

Всё это можно найти и отдельно. Главное – соблюдать размеры, которые подойдут конкретной модели скутера.

Пошаговое видео о том, как установить новый поршень на скутер:
