Замена подшипника задней ступицы – своими руками и без ошибок!

Пошаговая инструкция

1. С помощью плоской отвертки снимаем колпачок ступичной гайки.

2. Отпускаем ступичную гайку с помощью головки на тридцать. Гайка затянута с большим усилием, поэтому на вороток можно одеть трубу чтобы тянуть через больший рычаг.

3. Отпускаем колесные болты и поддомкрачиваем машину.

4. Выкручиваем полностью колесные болты и снимаем колесо.

5. Теперь необходимо снять тормозной барабан. Для этого выкручиваем шпильки барабана с помощью глубокой головки на семь. Далее вкручиваем шпильки барабана только в другие отверстия. Делать это нужно равномерно, закручивая по чуть-чуть каждую шпильку. В процессе закручивания вы увидите, как барабан отходит.

Замена ступичного подшипника: как самостоятельно заменить передний ступичный подшипник без пресса (120 фото и видео)

После того как закрутили полностью шпильки, выкручиваем их и снимаем барабан руками. Если не идет, можно ударить киянкой с обратной стороны.

Если кому трудно представить как это сделать, смотрите видео.

6. После снятия барабана выкручиваем полностью ступичную гайку и снимаем шайбу.

7. Одеваем съемник и стягиваем ступицу с вала. Она сидит не сильно.

8. Снимаем стопорное кольцо подшипника.

9. Снимаем кольцо на ступице. Зажимаем ступицу в тиски и тупым зубилом сбиваем.

Замена переднего подшипника ступицы ваз нива

Кольцо нужно снять для последующей выпресовки подшипника.

10. Подбираем головку по размеру подшипника, вкладываем ее в ступицу, зажимаем все в тиски и сжатием выпресовываем подшипник. Он дойдет до губки тисков и упрется. Ставим проставки к примеру как на фото ниже и выпресовываем полностью.

А вообще если у вас есть под рукой СТО, то лучше отнести ступицу на замену подшипника. На прессе ребята сделают за 5 минут.

11. Очищаем посадочное место подшипника от грязи и ржавчины.

12. Смазываем маслом место посадки подшипника.

13. Ставим подшипник в ступицу, зажимаем в тиски и запресовываем заподлицо со ступицей. Следите чтобы в начале подшипник пошел без перекоса.

Как проверить передний ступичный подшипник

Далее подставляем старый подшипник как обойму и запресовываем до упора.

14. Устанавливаем стопорное кольцо.

15. Устанавливаем кольцо. Через проставку бьем молотком чтобы оно село на свое место.

16. Одеваем ступицу на вал и наживляем ступичную гайку.

17. Затягиваем ступичную гайку с моментом 185–225 Нм. Если динамометрического ключа нет, то затягиваем рычагом 1 метр усилием в 2 раза превышающим затяжку колесных болтов.

Следите чтобы машина не упала с домкрата, лучше подставить упор.

18. После затяжки гайки, закерниваем чтобы не открутилась.

19. Дальше сборку делаем в обратном порядке:

устанавливаем барабан
ставим колесо
закрываем колпачком гайку

На работу уходит около часа времени.

Советы по замене передних ступичных подшипников Ваз 2109

1. Делать замену изделия советуют сразу на обоих колесах автомобиля, в этом случае сход-развал рекомендуется сделать.2. Охладили п/ш перед монтажом? Советуем нагреть и поворотный механизм, тогда усилий для запрессовки не понадобится.3. Приобретайте запчасти только в проверенных торговых сетях с дилерскими сертификатами и паспортами качества на продукцию.

Как правило основные признаки указывающие водителю на неисправность подшипника задней ступицы на автомобиле ваз 21099 заключаются в появлению люфта в заднем колесе, характерного подвывания во время движения или стуков при чрезмерном износе. В конструкции ступицы применяется шариковый двухрядный подшипник, который в процессе эксплуатации не требует смазки и регулировки.

Для выполнения ремонтных работ подготовьте стандартный набор инструментов, так же потребуется два специальных съемника, один для снятия самой ступицы, а второй для выпрессовки подшипника. Проделайте следующую последовательность действий:

Ослабьте затяжку колесных болтов, после чего снимите декоративный колпачек гайки ступицы и используя торцовую головку и удлинитель с рычагом ослабьте ее затяжку. Гайка ступицы затягивается сильным моментом поэтому чтобы ее ослабить необходим рычаг в виде отрезка водопроводной трубы.
Включив первую передачу, домкратим автомобиль и снимаем колесо с ремонтируемой стороны.
Производим демонтаж тормозного барабана и колодок.
Окончательно отверните гайку ступицы и снимите ее вместе с упорной шайбой, расположенной под ней.

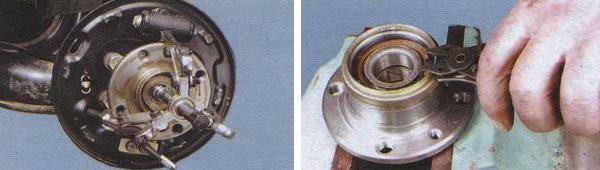

Установите съемник, после чего снимите ступицу с оси.
Далее зажмите ее в тиски и тонкой отверткой извлеките из паза стопорное кольцо.

Устанавливаем следующий съемник и выпрессовываем подшипник из своего посадочного гнезда.
Протрите внутреннюю поверхность ступицы от грязи и следов старой смазки.
Запрессуйте новый подшипник, после чего установите стопорное кольцо, которое предварительно проверьте на предмет наличия механических деформаций и если необходимо замените на новое.
Теперь можно приступать к установке. Оденьте ступицу на ось, после чего подходящей по диаметру оправкой (усилие необходимо прикладывать к внутреннему кольцу подшипника) запрессуйте ее и наверните гайку. Окончательную затяжку гайки производите только после того, как автомобиль будет стоять на земле.
Произведите сборку всех снятых элементов и опустите авто на землю.
Законтрите гайку ступицы.

На этом ремонтные работы по снятию и замене подшипника ступицы на автомобиле ваз 21099 завершены.

Замена ступичного подшипника ВАЗ 2108, 2109 или 21099 не очень проста, но вполне осуществима в условиях гаража.

Сначала необходимо снять колпак ступицы и удалить стопор с гайки, перед этим обязательно поставив автомобиль на ручной тормоз и включив передачу. Ослабив гайку с помощью ключа на 30, следует поднять машину с помощью домкрата.

На поднятой машине снимаем колесо, а затем направляющий «палец» суппорта, далее сам суппорт и тормозной диск. После этого откручиваем гайку ступицы. При помощи болтов М12×0,25 длинной 130 мм (нужно два болта), которые вставляются в отверстия тормозного диска, необходимо вытолкнуть ступицу.

Сняв шаровую опору с нужной стороны, приступаем к вывода оси ШРУСа из подшипника. Поворачивая ступицу — лучше с помощью деревянной колодки — аккуратно снимаем ее с поворотного рычага.

Сняв стопорное кольцо, поддев его за одно из отверстий и помогая себе зубилом, начинаем удаление самого подшипника. Будет удобнее, если Вы снимете грязезащитное кольцо. Удалив с помощью мелкого напильника все задиры, кольцо можно поставить на старое место.

Теперь можно приступить к установке нового подшипника. Перед этим стоит зачисть поворотный кулак и смазать его. Если есть специальный инструмент для установки подшипника в поворотный кулак, можно использовать его. Если такого приспособления нет, можно нагреть ступицу (например, на плите) и охладить подпипник (например, в морозилке). За счет термического расширения-сжатия подшипник легко войдет в ступицу. После этого подождите, пока обе части приобретут комнатную температуру.

Будьте осторожны, не повредите грязезащитное кольцо!

Далее необходимо поставить стопорное кольцо, и продолжить сборку в обратном порядке — установить суппорт и тормозной диск.

Гайку ступицы необходимо хорошо затянуть (при помощи ответртки или зубила). После этого на место возвращаются колпак ступицы и колесо.

Источники

http://zamena-podshipnikov.ru/zamena-perednego-stupichnogo-podshipnika-vaz-2109.html
http://zubilovaz.ru/vaz-21099-podshipnik-zadnej-stupicy
http://asonline.ru/remont/zamena-podshipnika-stupitsy-vaz-2108-2109-21099.html

Виды конструкций узла подшипника

Исходя из конструктивных особенностей выделяют следующие виды одно- и двухрядных подшипников:

шариковые радиально-упорные;
конические роликовые.

По мере совершенствования технологий подшипники ступичного узла (Hub Unit Bearings, сокращенно HUB) бывают нулевого поколения и с первого по пятое.

HUB-1 состоит из двух рядов шариковых или роликовых узлов. Основными его элементами являются 1 внешнее кольцо, 2 внутренних, шарики или ролики с зазорами. На автомобилях с ABS устанавливаются датчики. Углы контактов оптимизируются под нагрузки в зависимости от модели транспортного средства. HUB-1 снабжается уплотнениями и заполняется смазкой на весь период эксплуатации. Его можно менять отдельно от ступицы.

HUB-2 разработан на основе первого поколения и отличается оснащением наружной обоймы фланцами с крепежом для фиксации с подвеской. Используется на неведущих осях.

В узлах с гальваническим покрытием HUB-3 внутреннее и внешние кольца имеют фланцы. В целях распределения нагрузки внутренне кольцо соединено с полуосью с помощью шлица, а внешнее – крепится на ступице. Данная конструкция хорошо уменьшает вибрацию при торможении за счет низкого радиального биения.

HUB-4 объединяются с шарнирами равных угловых скоростей, а поколения 5 – с тормозными дисками. Но пока данные конструкции не находят широкого применения и эксплуатируются в опытно-промышленном режиме.

Диагностика, признаки неисправности, причины поломки

При грамотной эксплуатации сам шарикоподшипник может проходить действительно долго – порядка 100 000 километров. Однако есть ряд причин, по которым деталь может прийти в негодность намного раньше. Среди них:

частая езда на высокой скорости по плохим дорогам;
неграмотная установка без смазки (как следствие – перегрев и повышенный износ);
длительное воздействие агрессивной среды (вода, грязь, прочие абразивы или жидкости, попадающие внутрь);

Понять, что шарикоподшипник вышел из строя просто – в районе задних колес появляется отчетливый шум или гудение. Если игнорировать проблему, то появятся вибрации на кузова, а в критических случаях – скрежет в задней части, свидетельствующий о том, что узел просто рассыпался. Ждать дальше просто непозволительно – колесо может попросту заблокироваться на ходу, поэтому необходимо немедленно осуществить замену.

Проверка ступичных подшипников:

Задний ступичный подшипник ВАЗ 2108 – устройство узла

Основные детали узла можно разглядеть на фото, представленном ниже:

направляющая;
задняя ступица;
уплотнительный элемент;
стопорное кольцо;
ступичный подшипник;
упорное кольцо;
гайка ступицы;
влагозащитный элемент;
внешняя защитная шайба;

Прежде чем, приступать непосредственно к снятию подшипника ступицы заднего колеса ВАЗ 2108 и установке новой детали, следует запастись необходимыми инструментами. Так, в перечне необходимых инструментов присутствуют:

набор ключей (обязательно присутствие головки на 30);
плоскогубцы или круглогубцы;
деревянный брус;
домкрат;
молоток;
зубило;
монтировка;
для облегчения процесса потребуется также специальный съемник и тиски.

Порядок действий

Производить операцию можно, как в гараже, так и на улице. Главное – поставить автомобиль на ровную поверхность. Рычаг механической трансмиссии при этом должен стоять на первой передаче.

Перед началом работ следует ослабить гайки колеса и поднять авто домкратом как можно выше с той стороны, где будет выполняться замена. Под заднюю часть подложить опору, на которую затем домкратом опустить кузов, и снять колесо.

Менять эту деталь можно тремя способами:

Стандартный способ

Алгоритм его выполнения таков:

Снять тормозной диск или барабан, а иногда – ещё и суппорт.
При помощи отвёртки и зубила снять колпачок с центральной ступичной гайки, а также шплинт. Для удаления последнего потребуются пассатижи.
Отсоединить прижимную шайбу.
Удалить ступицу с подшипником, используя молоток. Также можно воспользоваться монтировкой.

Обычно метод применяют, если необходимо поменять не только подшипник, но и саму ступицу.

Метод с использованием съёмника

Он во многих случаях помогает сэкономить. Ведь он позволит заменить лишь неисправную деталь. Для этого нужно:

Вывести полуось из отверстия кулака ударным молотком, установленным на ступичные шпильки.
Вытащить из гнезда стопорное кольцо подшипника.

Способ с прессовочным станком

Он считается самым удобным и эффективным, если следует поменять лишь подшипник. Он заключается в удалении старой детали путём давления прессом. После этого можно запрессовывать в ступицу новый элемент.

Вне зависимости от выбранного способа, после замены, необходимо установить все снятые детали обратно на автомобиль. Работа выполнена!

Подшипник гудит на ступице: как определить, какой виноват, передний или задний

Возникающие на поворотах и во время скоростного движении автомобиля шумы, стуки и гул подтверждают наличие проблем с подшипниками. Более точно определить локализацию неисправности помогут некоторые проверенные методы.

Диагностику неисправной ступицы нужно начинать с внешнего осмотра.

Как проверить поломку на ходу при наборе скорости и при поворотах

При износе ступичных подшипников кузов ТС будет наклоняться в сторону, обратную от направления его движения:

Например, при повороте налево основная часть нагрузки будет концентрироваться на правом колесе.
Если на небольшой скорости примерно 15 км/час резко повернуть влево и при этом посторонние шумы исчезнут, то это свидетельствует о неисправности подшипника левой ступицы.

Такой же алгоритм проверки подходит и для правой стороны авто.

Необходимая для проявления шума скорость напрямую зависит степени изношенности ступицы.

Наиболее часто проявления неисправности встречаются, когда машина движется со скоростью 50-90 км/час. Сильно разболтанная деталь показывает себя даже на небольших скоростях.

Во время движения автомобиля можно проверить подшипники конкретной ступицы, принимая во внимания следующие признаки:

Расположение подшипника
Признаки
Рекомендуемые действия водителя
Левый передний
Усиливающийся звук при разгоне. Вибрации во время правого поворота, прямолинейном движении

Нарастание гула во время разгона.
Во время езды в прямолинейном направлении снизить скорость, повилять рулем, акцентируя внимание на правом повороте.
Правый передний
Вибрация руля. Появление посторонних звуков с правой стороны во время поворота налево.
Придерживаться вышеописанного алгоритма, уделяя больше внимания левому повороту.
Правый и левый задний
Нарастающий звук сзади во время набора скорости

Появление резких стуков в случае езды по кочкам.
Изменять скорость движения, прислушиваясь к задней оси.

Таким образом, выполняя «змейку», можно приблизительно выявить неисправность. Более точную диагностику можно провести, подняв машину с помощью домкрата.

Инструкция по замене

Автолюбитель может осуществить замену детали, не обращаясь к механикам сервисной мастерской. Скрупулезно следуя инструкции, можно выполнить работу без посторонней помощи.

Необходимые инструменты

В набор инструментов входят:

молоток;
торцевые ключи и головки;
пассатижи;
слесарные тиски;
комплект отверток с плоскими и фигурными насадками;
съемник для облегчения снятия ступицы.

Кроме того, понадобятся стопорное колесо, новый подшипник и смазка. Руки защищают перчатками в целях безопасности.

Описание процесса в зависимости от конструкции узла

Технология замены зависит от конфигурации узловой конструкции. Механики меняют ступичный узел передней оси 2 способами:

При наличии смотровой ямы. Поворотный кулак не снимается. Преимущество – отсутствие необходимости дополнительной отладки развала-схождения по завершении ремонтно-восстановительных мероприятий, т.к. болтовые соединения на самом устройстве не откручиваются.
Демонтаж кулака. Удобство варианта заключается в возможности после снятия аккуратно выпрессовать изношенный ступичный подшипник и заменить его новой деталью. Все работы выполняются на столе с использованием слесарных тисков, молотка и отвертки. Недостаток метода – нарушение настроек развала-схождения. Для ускорения дополнительной отладки на крепления и кулак при разборке наносятся метки.

Кроме того, при замене подшипника ступичного узла применяется специальный съемник-пресс. Некоторые механики обходятся без него. Порядок действий на примере автомобиля Audi 80:

Снимаются гайки, фиксирующие колесный диск.
На снятом переднем колесе ударным ключом или торцевой головкой с маркировкой 24 раскручивается ступичный шуруп, размещенный по центру.
Демонтируется суппорт первого дискового тормоза.
Отвинчиваются 2 болта сечением 22 мм.
Чтобы при разборке не затрагивать гидравлику, 2 крепления со скобами аккуратно отводятся в сторону.
Проводится снятие тормозного диска.
Ключами на 22 и 17 откручиваются шурупы, фиксирующие цапфу на стойке и нижней тяге.
Шлицы центральной оси ШРУСа выводятся из сочленения.
Подшипниковый узел вынимается из конструкции.
После установки специальной проставки, соответствующей размеру внутреннего кольца, ступица выбивается молотком.
При застревании наружной обоймы, ее спрессовывают на станке.
Новый подшипник вставляется с противоположной стороны гнезда и легкими ударами направляется внутрь на 2-3 мм.
Кулак приставляется к корпусу старой узловой конструкции или круглому диску соответствующего сечения.
Тщательно соблюдая соосность и контролируя отсутствие перекосов, сверху накладывается проставка.
Новый подшипник запрессовывается до завершения посадки в гнездо.
Ступица устанавливается на место и закрепляется методом прессовки.

Замена переднего ступичного подшипника

Решая, как заменить передний ступичный подшипник, следует учитывать его месторасположение. Ведь именно передняя подвеска – главная часть, влияющая на управляемость машины. Поэтому лучше делать эту работу с использованием съемника, помогающего без проблем снять такой подшипник. Прежде всего, нужно зафиксировать автомобиль в удобном для работы положении. Поставить на первую передачу и подложить под колеса упоры, затянуть ручник.

Замена переднего ступичного подшипника требует тщательной подготовки рабочей зоны. Следует внимательно осмотреть детали, с которыми предстоит иметь дело, прикинуть, как лучше снимать подшипник, подготовить необходимые инструменты

Следует принять во внимание, что на передних ступицах ведущих колес может устанавливаться по два подшипника

Чтобы заменить подшипник ступицы на переднем колесе, необходимо:

С помощью отвертки снять заглушку подшипника с переднего колеса и расконтрить и ослабить ступичную гайку.
Вывесить колесо.
Суппорт подвязать к детали подвески для исключения зависания его на шланге переднего тормоза. После этого отжать его отверткой и снять с поворотного кулака.
Открутить болты тормозного диска от ступицы и снять.
Отверткой поддеть стопорное кольцо и снять.
С помощью съемника выпрессовать подшипник ступицы.
Осмотреть посадочное место подшипника, очистить его от коррозии и грязи, старой смазки, нанести новую смазку.
Новый подшипник, не допуская его перекоса, запрессовать в ступицу с помощью съемника.
Поставить на место стопорное кольцо.
Подшипник закрепить на оси упорной шайбой и гайкой.
Затягиванием гайки отрегулировать вращение колеса для исключения люфта.

Завершив работы, сделать пробный заезд для проверки наличия шумов в подшипнике. После этого еще раз проверить наличие люфта в рулевом управлении. Существуют и другие способы как заменить передний ступичный подшипник. Может использоваться метод выколачивания с помощью обрезка трубы подходящего диаметра, нагрев ступицы и пр

Они требуют внимания и осторожности

Опытные автомастера знают, как заменить задний ступичный подшипник. Эта процедура значительно проще, чем при замене переднего. Ступицы этих подшипников на задней независимой подвеске практически такие же, как передние. Разница только в отсутствии поворотного кулака. Вид подшипника может меняться в зависимости от модели машины.

Замена подшипника задней ступицы ВАЗ 2108 без съемника

Когда сам узел снят, следует осуществить снятие выпрессовку и установку нового подшипника. Первый способ актуален, если в распоряжении не имеется специального инструмента.

Вынимаем стопорное кольцо;
Фиксируем ступицу ВАЗ таким образом, чтобы нижняя часть была свободна и ничто не мешало выпадению обоймы;

Берем подходящую по размерам трубу (чуть меньше посадочного диаметра) и резкими, но аккуратными ударами выбиваем саму обойму с шариками (вместо трубы можно взять насадку на «30»);

После демонтажа следует снять размер заднего ступичного подшипника ВАЗ 2108 чтобы не ошибиться с выбором запасной части. Также, непосредственно перед заменой, следует обработать внутреннюю часть, убрав оттуда ржавчину и грязь при помощи мелкой наждачной бумаги и тщательно смазать посадочные места.

Теперь можно устанавливать новую деталь

Выравниваем ступицу в горизонтальной плоскости.
Обрабатываем новый шарикоподшипник литолом или солидолом.

Устанавливаем деталь абсолютно ровно в отношении посадочного места.
Аккуратно наживляем запчасть. Основное правило – избежать перекоса. Если элемент не заходит – значит имеется искривление и надо заново начать процедуру.

После того, как деталь зайдет наполовину, можно приложить большее усилие – перекосить ее уже не получится. (на фото ниже представлен процесс запрессовки через старый подшипник – удобно использовать его в качестве проставки);
Монтируем стопорное кольцо;

Когда менять задний ступичный подшипник ваз 2110?

Выход из строя ступичного подшипника не является чем-то из ряда вон выходящим, но явление это достаточно неприятное, причем не только для водителя, но и для окружающих: звук неисправного подшипника трудно назвать мелодичным.

Среди основных причин можно выделить следующие:

Допущенные ошибки при установке подшипника, например, неправильно отрегулированный зазор. Увеличенный или уменьшенный зазор – это крайне неприятный момент, и заметить его можно только при визуальном осмотре. Диагностировать эту неполадку при движении невозможно, а проблемы из-за нее возникают значительные.
Повреждение или возникновение деформации элементов системы. В таком случае подшипник будет издавать характерный гул, и этот звук является верным признаком того, что ступичный подшипник пора менять.
Нехватка смазочного материала из-за повреждения герметичности подшипника. Эту неполадку заметить сразу непросто, а единственным вариантом решения проблемы будет замена детали. Чтобы избежать возникновения данной проблемы, стоит при каждом ТО проверять подшипник на предмет наличия смазки.

В любом случае, при возникновении подозрений о неисправности подшипника, его необходимо сначала проверить, а уже потом, на основании результатов диагностики, принимать решение. Проверка проводится очень просто: колесо с предположительно неисправным подшипником вывешивается и прокручивается.
