Замена главного тормозного цилиндра – когда безопасность под вопросом?

Неисправности ГТЦ

Тормозная система ВАЗ 2101 конструктивно имеет множество деталей, которые по причине износа, низкого качества или несвоевременного обслуживания могут выйти из строя. Можно выделить следующие характерные признаки неполадок:

• медленная остановка транспортного средства после нажатия на тормозную педаль. Одна из причин — пришли в негодность манжетные уплотнения поршней, что привело к потере герметичности;
• большое усилие на педаль. Такая проблема появляется при увеличении манжет в размерах, например, при установке некачественного ремкомплекта;
• тормозная педаль имеет короткий ход. Рабочей среде, т. е. тормозной жидкости, некуда уходить из-за того, что засорилось компенсационное отверстие. Кроме этого, возможно перекрытие канала разбухшими манжетами;
• автомобиль тормозит только при упоре педали в пол. Этот говорит о полном выходе манжетных уплотнений из строя, когда жидкость уходит в бачок, а не в систему;
• тормозные колодки не отходят от дисков и барабанов, в результате чего они нагреваются во время движения. Причина кроется в заедании одного из поршней либо образовании засора в перепускном отверстии.

Указанные признаки могут проявляться также и при неполадках с другими частями системы торможения. Например, педаль может проваливаться при отсутствии жидкости в одном из колёсных цилиндров либо в случае попадания в систему воздуха

Поэтому для окончательной диагностики необходимо обратить внимание на дополнительные особенности поведения автомобиля. Например, есть определённые признаки, которые явно указывают на проблемы с другими составляющими тормозной системы, а не с ГТЦ:

• увод автомобиля в сторону при торможении;
• подклинивание тормозных механизмов на одном из колёс;
• появление звуков, нехарактерных для нормальной работы тормозов (скрип, писк, скрежет);
• нагрев тормозных колодок либо дисков на одном колесе.

Проверка главного тормозного цилиндра

Самая частая причина неполадок ГТЦ — износ уплотнителей. При замене манжет нужно учитывать, что ремонт имеет смысл лишь в том случае, когда поршень и стенки цилиндра не имеют выработки. Иначе замена резиновых уплотнений не принесёт никакого результата и вскоре всё равно придётся ставить новую деталь. Перед тем как приступить к проверке главного гидропривода тормозов, следует убедиться, что с другими элементами системы проблемы отсутствуют:

1. Осматривают колёса с внутренней поверхности на предмет выявления подтёков тормозной жидкости из РТЦ.
2. Проверяют целостность бачка и шлангов, соединяющих его с ГТЦ, а также наличие жидкости и её уровень.

Явным признаком того, что с главным цилиндром возникли неполадки, является появление жидкости на корпусе узла. Исправный механизм должен быть всегда сухим без намёка на протекание. Если гидропривод утратил герметичность, его необходимо демонтировать в обязательном порядке для дальнейшей разборки и ремонта. Определить, что ГТЦ перепускает жидкость, т. е. она не поступает в систему, а возвращается в расширительный бачок при нажатии на педаль, можно следующим образом:

1. Открывают крышку резервуара.
2. На водительское место усаживают помощника. Двигатель не запускают.
3. Напарник нажимает на педаль тормоза, а вы прислушиваетесь к звукам, которые исходят из бачка.
4. Если из ёмкости слышно бульканье, а педаль при этом легко нажимается, значит, жидкость вместо системы поступает в бачок. Неисправность заключается в износе уплотнителей, которые неспособны создавать необходимое давление в контурах цилиндра.

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

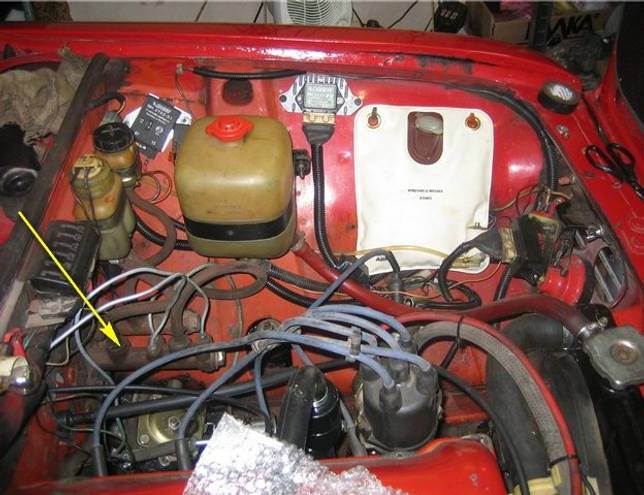

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

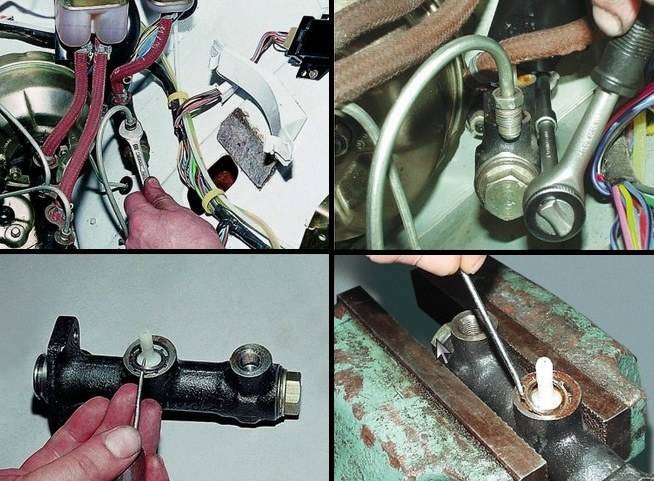

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Настройка сцепления ВАЗ

Симптомов завоздушивания гидропривода сцепления не так уж и много – затрудненное переключение передач, хруст зубьев шестерен при переключении, особенно при включении задней передачи, послабление усилия для выжима педали сцепления.

Зачастую причиной завоздушивания является падение уровня рабочей жидкости ниже минимального значения, воздух в таком случае попадает через штуцер в главный цилиндр.

Может быть даже такой вариант, когда засорилось отверстие в крышке бачка. Это отверстие нужно для выравнивания давления в бачке.

И если оно засорилось внутри системы при работе возникает разрежение, из-за чего через уплотнительные кольца проникает воздух.

Для восстановления работоспособности привода и удаления пузырьков воздуха, следует произвести прокачку системы.

Данная операция во многом сходна с прокачкой тормозной системы. Но перед началом выполнения работ следует выявить причину завоздушивания.

Поэтому перед началом работ следует тщательно осмотреть все элементы привода на наличие подтеков. Если таковые обнаружены, то их нужно вначале устранить.

РЦС является конечным звеном гидропривода сцепления. Его более частый по сравнению с другими узлами механизма выход из строя связан с повышенными нагрузками, возникающими в результате высокого давления жидкости.

Рабочий цилиндр подвергается постоянным нагрузкам и чаще других элементов механизма сцепления выходит из строя

Чтобы выполнить регулировку, понадобятся два ключа, при этом на все операции не придется тратить много времени. Ход педали для автомобилей ВАЗ должен составляет от 120 до 130 миллиметров. Настройка хода выполняется методом прокручивания регулировочной гайки. Расстояние от штока толкателя до торца выжимной вилки должно быть в пределах 5 мм.

Замена жидкости

Перед выполнениемпрокачки также рекомендуется заменить рабочую жидкость. Снимите колпачок и наденьте на штуцер, предварительно заготовленный шланг, другой конец которого нужно опустить в емкость для слива. С помощью гаечного ключа на 8 поверните штуцер на 3/4 полного оборота. Теперь можно удалять жидкость.

Замену тормозной жидкости можно выполнять постепенно. Для этого жидкость в бачок необходимо подливать небольшими дозами в промежутках между нажатием на педаль. Когда из рабочего цилиндра (РЦ)потечет чистая жидкость, заверните штуцер и наполните бочек по уровню не ниже 1,5-2 см от верхнего края. Это достаточно эффективный метод, так как старая среда из-за примесей и загрязнений оседает и выходит из системы первой.

Симптомов завоздушивания гидропривода сцепления совсем не так уж и много – затрудненное переключение передач, хруст зубьев шестерен при переключении, в особенности при включении задней передачи, послабление усилия для выжима педали сцепления.

Часто предпосылкой завоздушивания является падение уровня рабочей воды ниже малого значения, воздух здесь попадает через штуцер в главный цилиндр.

Признаки возникновения неполадок

Главный тормозной агрегат ломается под влиянием нескольких факторов. И неисправности, которые у него возникают, сопряжены с определенными признаками.

1. После нажатия водителем на тормоз (педаль) авто останавливается крайне медленно. Причина заключается в утрате манжетами свойств герметичности.
2. В целях замедления хода транспортного средства необходимо сильное надавливание на педаль тормоза. Связано это с тем, что резиновые элементы и крепления набухают.
3. Педаль тормоза имеет чрезвычайно короткий ход. Это приводит к тому, что жидкость, находящаяся внутри цилиндра, не может никуда деться. Это и приводит к поломкам, а также к необходимости замены агрегата.
4. Педаль тормоза проваливается. Это говорит о том, что тормозные манжеты полностью износились. В итоге жидкость вынуждена проникать за область поршня и устремляться в бачок.
5. Колодки не могут отпустить тормозные барабаны и диски, а в процессе движения происходит их нагревание. Вероятно, поршень заклинил, или произошло засорение пропускного отверстия тормоза.

Мероприятия замены нашими специалистами осуществляются с соблюдением всех норм и правил безопасности. Мы проводим работы с любыми марками и моделями авто, включая ВАЗ, Форд Фокус 2 и т. д. При необходимости можем открутить иные гайки тормозной системы, цилиндра, шлангов, а также проверить состояние тормозов в целом. Вам будет предложен персональный помощник, который осуществит проверку тормозов, в итоге тормозная система будет функционировать наилучшим образом.

Мы находимся в районе Чертаново – ЮАО, поэтому добраться можно с северного, южного направления. Рядом располагается станция метро Пражская и Варшавское шоссе.

Главный тормозной цилиндр ВАЗ 2101

Центральным узлом тормозной системы ВАЗ 2101, как и любой другой классической модели «Жигулей», является главный тормозной цилиндр (ГТЦ). За счёт этого элемента усилие, прилагаемое к педали тормоза, преобразовывается в гидравлическое давление в системе. Назначение, функции, неполадки и ремонтные работы этого механизма рассмотрим более детально.

Назначение и функции

При нажатии педали тормоза поршни ГТЦ начинают двигаться и сжимают тормозную жидкость, повышая её давление. Под воздействием жидкости в работу включаются рабочие тормозные цилиндры (РТЦ). Из них выходят поршни, которые прижимают колодки к тормозным дискам (спереди) и барабанам (сзади). Суть работы ГТЦ сводится к тому, что тормозная жидкость под давлением передаёт усилие от органов управления к рабочим элементам.

На главный цилиндр возлагается две основные функции:

• передавать механическое воздействие от педали к колёсным цилиндрам;
• обеспечивать эффективное торможение транспортного средства.

На ВАЗ 2101 установлен ГТЦ, состоящий из двух секций, т. е. рассчитанный на работу с двухконтурной тормозной системой. В машинах с приводом на задние колёса один контур предназначен для передних тормозов, а второй — для задних. Такая конструкция удобна тем, что при возникновении проблем с одним из контуров, второй будет оставаться работоспособным и автомобиль удастся остановить, хоть и с меньшей эффективностью. ГТЦ на «копейке» расположен в моторном отсеке рядом с бачком, в который заливается тормозная жидкость.

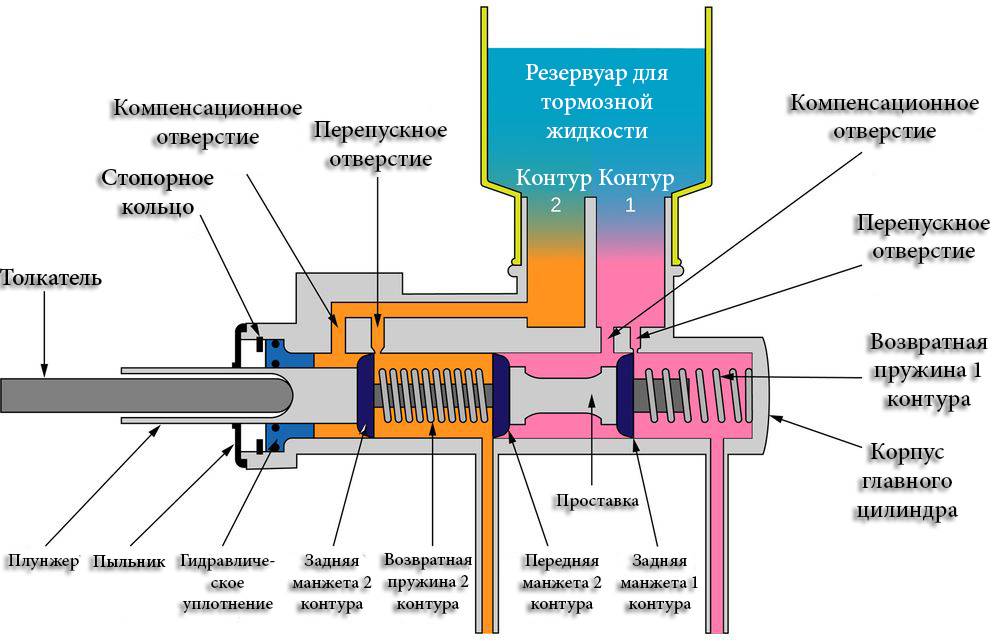

Принцип работы

Основными деталями главного цилиндра являются:

• корпус;
• бачок (резервуар) ГТЦ;
• поршень (2 шт.);
• возвратные пружины;
• уплотнительные манжеты.

Сверху к механизму посредством шлангов подводится тормозная жидкость из расширительного резервуара. Конструктивно главный распределитель разделён на 2 цилиндра, в каждом из которых есть свой поршень. С торца, обращённого к передней части автомобиля, установлена пробка с резьбой. С противоположной стороны находится фланец, посредством которого ГТЦ крепится к педальному узлу. Усилие от педали тормоза прилагается на первый поршень через шток, а жидкость к РТЦ подаётся через соответствующие трубки.

Функционирует главный гидроцилиндр таким образом:

• В момент нажатия педали поршни основного цилиндра начинают двигаться и проталкивать жидкость по трубкам контуров. Под давлением жидкости срабатывают колёсные цилиндры, оказывая воздействие на тормозные колодки.
• Часть жидкости, которая не успела попасть в трубки, возвращается в бачок через специальные отверстия.
• Когда водитель отпускает педаль, поршни занимают исходное положение под усилием возвратных пружин. Жидкость из трубок и резервуара возвращается в ГТЦ.

Видео: как работает главный тормозной цилиндр

Какой ГТЦ лучше

Когда требуется заменить ГТЦ, приходится задумываться о том, какому производителю отдать предпочтение. Исходя из практического опыта многих владельцев ВАЗ 2101 и другой «классики», оптимальным вариантом считается установка штатной детали от АвтоВАЗ с каталожным номером 2101–350–500–8. Из других производителей можно выделить:

• «Базальт»;
• «Белмаг»;
• LPR.

Определённой популярностью пользуются цилиндры Итальянского бренда LPR, о чём свидетельствуют многочисленные отзывы автолюбителей. Однако стоимость такого механизма несколько выше заводского. Так, покупка ГТЦ АвтоВАЗ обойдётся в 750 р., а за LPR придётся отдать около 900 р. В каждом конкретном случае выбор зависит от ваших личных предпочтений и финансовых возможностей.

Это интересно: Что значит синий дым из выхлопной трубы

Замена комплекта сцепления

Для начала работы понадобится набор инструментов, ключей и отверток, а также подъёмник.

1. Первым делом снимаем аккумулятор и его площадку, попутно отсоединяя элементы проводки.
2. Отсоединяем привод кулисы и массовый провод на КПП.
3. Сверху откручиваем рабочий цилиндр и все болты, крепящие КПП к блоку. Главный цилиндр остается нетронутым.
4. Поднимаем автомобиль на подъемнике, снимаем колеса и приводы, предварительно слив масло.
5. Для обеспечения доступа на Рено Меган 2 необходимо демонтировать передний подрамник.
6. Устанавливаем стойку, уперев ее в двигатель.
7. Снимаем подушки КПП, затем откручиваем стартер и еще несколько болтов снизу коробки.
8. Вдвоем с помощником, снимите коробку и замените комплект сцепления.
9. Отверните по кругу корзины 6 болтов и аккуратно достаньте диск.

1. Установите новый комплект на место, определив центр диска.
2. Замените выжимной подшипник, предварительно смазав места его скольжения.
3. Установите коробку передач на место, после чего зажмите болты по нижней её части.
4. Установите приводы и подрамник на место, не забыв про подушки.
5. Залейте масло в коробку, желательно новое.
6. Соберите оставшиеся узлы в обратном порядке.

Признаки неисправности главного тормозного цилиндра

Автомобильная система торможения включает несколько элементов, которыми выполняется своя функциональная задача. Признаки неисправности главного тормозного цилиндра в нашем материале. Тормозной цилиндр является самым важным среди узлов этой системы.

Усилие, создаваемое при его действии на тормозную систему, имеет гидравлический характер.

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Принцип работы главного тормозного цилиндра

ГТЦ использует для своей работы свойство жидкости к сохранению своей «формы» под давлением. Конструкция устройства включает главный цилиндр, состоящий из двух секций каждая со своим гидравлическим контуром. Устанавливается ГТЦ непосредственно на вакуумном усилителе.

Тормозная жидкость заливается в бак расположенный под ГТЦ и включающим 2 секции. Бака соединен с главным цилиндром пи помощи отверстий, проделанных специально для этих целей.

Для облегчения эксплуатации стенки для изготовления стенок бака использовалась полупрозрачная пластмасса, позволяющая легко следить за уровнем, который имеет жидкость в нем.

При снижении уровня ниже номинального значения, датчиком осуществляется передача сигнала на управляющую панель, на которой загорается индикатор. Внутри цилиндра последовательно установлены 2 поршня.

Один располагается свободно, второй зафиксирован и соприкасается со штоком вакуумного усилителя. Чтобы увеличить надежность на поршнях установлены резиновые уплотнители. В начальное положение поршни возвращаются благодаря возвратным пружинам, которые удерживают их в ней.

После нажатия газа, вдавливается шток вакуумного усилителя. При движении по полости цилиндра, шток закрывает компенсационное отверстие. Это вызывает рост давления первого контура и приводит в движение другой поршень.

В результате растет давление второго контура. Когда поршни двигаются, они создают пустые области, в которые по специальному отверстию поступает тормозная жидкость. Поршни перемещаются, пока пружиной не будет выполнена ее работа.

Давление в контурах увеличивается до предельного, благодаря чему механизм начинает функционировать. Когда авто остановится, поршни возвращаются в свое изначальное положение. Контурная система хороша тем, что, если сломается один контур, второй будет работать дальше.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Диагностика неисправностей ГТЦ

Во-первых, следует тщательно изучить показания приборов. Обычно они своевременно показывают неполадки в работе тормозной системы и сигнализируют об этом, соответствующим индикатором на приборной панели. Если появились такие сигналы, необходимо тщательно осмотреть тормозную систему и ГТЦ на отсутствие утечек.

Также нужно осмотреть выходы тормозных контуров и стыки. Завершив осмотр снаружи, нужно проверить давление в системе.

Если имеется значительные отклонения давления от рекомендуемых производителем, значит, неисправен один из контуров. Разгерметизация является основной причиной неисправности ГТЦ, которая легко выявляется по течи и специфическому запаху.

Признаки неисправности главного тормозного цилиндра мы объяснили, жиагностируйте и в ремонт!

Ремонт

Замена задних тормозных цилиндров на ваз 2109

Если потек тормозной цилиндр, то его обязательно нужно менять. Но для этого не всегда следует покупать новый. Можно просто отремонтировать старый. Для этого надо заранее купить манжеты. Как правило, они продаются вместе с пыльником и помпой. Чтобы это сделать, необходимо:

Поднять машину, используя домкрат.

Примечание: Чтобы машина не укатилась, следует поставить с обеих сторон под колеса кирпичи.

Снять колесо, но перед этим желательно открутить все гайки, которые его держат. Поможет в этом ключ на 19.

Примечание: снятое колесо надо поставить на его место но не вертикально, а горизонтально. Чтобы уровнять высоту колеса с высотой других колес, можно подложить какие-то предметы. Теперь можно машину опустить и домкрат убрать в сторону.

Затем снимается диск.

Замена тормозного заднего цилиндра ваз 2109

Примечание: ни в коем случае нельзя бить сразу молотком по кромке, так как можно отбить раковины. Желательно это делать через какую-нибудь наставку (это небольшой предмет, который прилаживается к кромке, а уже по нему — бить молотком).

Открутить все гайки, которые держат барабан. После можно будет его без труда снять.

Примечание: теперь появится доступ к тормозному цилиндру.

• Снять тормозной цилиндр.
• Прежде чем начинать его ремонт, необходимо смазать манжеты и пыльник тормозной жидкостью, чтобы они стали скользкими.

Замена тормозных задних цилиндров на ваз 2109

Поменять старые манжеты на новые. Вставить пыльник на место.

Примечание: После этого закрутить его при помощи помпы, которая создана специально для этого (она есть в комплекте).

Вернуть цилиндр на место.

Примечание: на него нужно слегка нажать. Чтобы он легче встал на свое место, его необходимо немножко пошатывать.

Можно закрутить его. Для этого надо использовать ключ на 10.

Примечание: минусом заднего цилиндра является то, что нет возможности закрутить его головкой, а это было бы намного проще.

• После этого нужно взять плоскую отвертку и поставить цилиндр ровно.
• Затем нужно приступать к прикручиванию тормозных колодок.

Примечание: Концы колодок должны соединяться с отверстиями в цилиндре.

• Прикрутить колодки, чтобы они были неподвижными. Колодки нужно соединить с помощью пружин.
• Вернуть на место барабан, диск и само колесо.

Это интересно: Диагностика подвески автомобиля своими силами

Какие причины укажут на неисправность

DmitryCorsten Блог Коды ошибок бортовых компьютеров семейства Самара-2 ВАЗ 2113, ВАЗ 2114,ВАЗ 2115

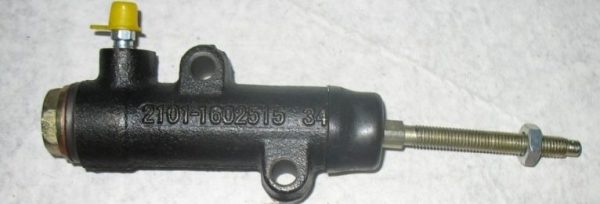

Понять, что в работе главного цилиндра сцепления проявляются неисправности, помогут следующие признаки:

• резкое снижение в бачке уровня рабочей жидкости;
• следы подтеков в области расположения рабочего и основного цилиндра;
• своеобразный «провал» при нажатии педали сцепления;
• невозможность полностью нажать на педаль сцепления.

Среди основных видов неисправностей, которые отметили специалисты, стоит выделить следующие:

• неисправность самого цилиндра;
• изношенность манжетов или поршня;
• наполнение системы некачественной тормозной жидкостью, в составе которой могут быть как многочисленные пылинки, так и переизбыток влаги.

Чтобы устранить причины неисправности главного элемента, впору задействовать два способа – заменить пришедший в непригодность на новый или устранить незначительную поломку самостоятельно ремонтом. Однако стоит понимать, что ремонту подлежат только резиновые манжеты и корпус, да и к тому же ремонт комплектующих не всегда даст ожидаемого результата. Также необходимо отметить, что касается пыльника, то его тоже нужно осмотреть на наличие больших загрязнений. По мнению специалистов, лучше всего полностью заменить цилиндр, тем более что его стоимость не превышает 550 рублей.

Замена задних тормозных цилиндров

Лучшие задние тормозные цилиндры на ВАЗ 2110 могут работать долгое время. Примером бракованного изделия может служить тормозной цилиндр, у которого поршни выходят из цилиндра всего на несколько миллиметров, чего недостаточно для раздвижения тормозных колодок. На срок службы тормозных цилиндров играет и качество тормозной жидкости.Инструкция указывает, что задние тормозные цилиндры извлекаются на снятом тормозном барабане.

Совет: Желательно, чтобы замена задних тормозных цилиндров ВАЗ 2110 выполнялась одновременно на обоих тормозах. Износ одного из элементов указывает, что скоро выйдет со строя и второй. А цена проведения работ будет уменьшена, за счет разборки автомобиля один раз.

• Машина устанавливается на смотровую яму или подъемник.
• Фиксируются передние колеса.
• Снимаются задние.
• Используя резиновый молоток, со своего места вытаскивается тормозной диск .
• Аккуратно извлекается конец верхней стяжной пружины, позиция 7 на первом фото. До этого он соединялся с тормозной колодкой.
• До конца поднимается ручка ручного тормоза. В этом случае раздвигаются тормозные колодки, и они без особых усилий снимаются.
• Откручивается от цилиндра тормозная трубка.
• Снимается задний тормозной цилиндр.

Снятие заднего тормозного цилиндра ВАЗ 2110

• При необходимости, выполняется замена заднего тормозного цилиндра ВАЗ 2110 новым.
• Сборка узла выполняется в обратной последовательности.
• Работа заканчивается прокачкой тормозов.

Совет: Замена тормозного цилиндра на автомобиле ВАЗ 2110 выполняется в строгой последовательности – как демонтаж, так и установка запчастей. Главное условие – исправность и герметичность в гидравлической системе.

Как происходит на автомобиле ВАЗ 2110 замена заднего тормозного цилиндра можно увидеть на видео.

Ремонт задних тормозных цилиндров ВАЗ 2110

Бывают случаи, когда для экономии средств достаточно заменить изношенные детали узла. В этом случае после снятия с автомобиля задний тормозной цилиндр разбирается.

Разборка заднего тормозного цилиндра ВАЗ 2110

• Снимаются защитные колпачки, поз. 10 на рисунке выше.
• Из корпуса цилиндра выпрессовываются поршни вместе с деталями для регулирования зазора в автоматическом режиме, образующегося между барабаном и тормозными колодками.
• После установки поршня поз. 9 на специальное приспособление его проворачивают и вынимают упорный винт, поз. 3.
• Снимается уплотнительное кольцо поз. 8 и опорная чашка поз. 7 с сухарями поз.5 и пружиной поз.6 с винта.
• Разъединяются упорное кольцо поз. 4 и упорный винт.

После разборки узла проверяются детали на наличие неисправностей:

• Рабочие поверхности поршней, цилиндра и упорных колец должны быть гладкими, без царапин и шероховатостей. В противном случае может произойти утечка жидкости и преждевременный износ поршней и уплотнителей.
• Дефекты на зеркальной поверхности устраняются шлифовкой или притиркой.

Совет: Необходимо следить, чтобы не увеличился внутренний диаметр цилиндра.

• Проверяется визуально упорный винт, пружины, опорная чашка и сухари. При их повреждении выполняется замена деталей.
• Уплотнители поз.8 меняются новыми.
• При необходимости меняются защитные колпачки поз.10.

Сборка конструкции производится в обратной последовательности. При этом нужно учесть:

• Все детали обильно смазываются тормозной жидкостью.
• Затяжка упорных винтов должна выполняться моментом 3,9 – 6,9 Нм.
• Прорезь, расположенная на упорных кольцах, направляется вертикально вверх, отклонение не должно быть более 30 градусов. Это обеспечивает удаление всего воздуха из привода механизма при прокачке тормоза.
• С помощью приспособления запрессовываются поршни в корпус цилиндра.
• После сборки проверяется перемещение в корпусе каждого поршня, которое должно быть от 1,25 миллиметров до 1,65 миллиметров.
• Устанавливаются защитные колпачки.

Своевременный ремонт или замена задних тормозных цилиндров – гарантия безопасности движения на дорогах.
