Замена датчика скорости ФОРД ФОКУС 2

Как я попал на деньги

О слове ремонт я узнал на пробеге в 60 тысяч. Зимой при движении появился гул. Я не придал этому значения, думал опять зацепил где-то защитой и источником шума является она. Заехав на яму, я приступил к правке защиты картера, что я только не делал, а гул не пропадал. Я конечно расстроился и поехал к специалистам, которые быстро выявили причину и приговорили передние ступичные подшипники к замене. Всего на 60-ти тысячах, не хило подумал я. Фраза «не хило» за этот день прозвучала еще не раз. Первый, когда я узнал, что подшипники идут в соре со ступицей и стоят 5000 рублей. Второй, когда мне сказали, что передние колодки (износ которых был минимален), практически стерли тормозные диски.

Диски и колодки тоже покупать. Тут я подумал гулять так гулять… Решил поменять свистевший ролик, ремень привода навесного оборудования, заодно ремень генератора, моторное масло и все фильтры. Масло заливал всегда одно и тоже, менял один раз в год, то есть получалось через каждые 13–14 тысяч километров. Так я первый раз попал на деньги, с учетом, что за работу с меня практически ничего не взяли, все вместе вышло практически 14 тысяч рублей. И сказали, что один из передних амортизаторов потек и надо их менять. Я взял паузу, сказав, что Форд свой лимит уже исчерпал.

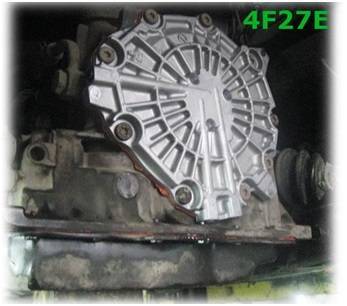

Применение АКПП на автомобилях Ford Focus 2

На Форд Фокус 2 используется четырехступенчатая автоматическая коробка перемены передач 4F27E. Ее разработка была начата в 1997-1998 годах. АКПП рассчитана на установку в паре с силовыми агрегатами объемом от 1.2 до 2.0 литра.

Уникальность коробки проявляется в том, что узел имеет специальную нижнюю крышку. Ее снятие позволяет выполнить ремонт АКПП. При этом демонтаж агрегата с автомобиля не требуется, что значительнее упрощает обслуживание коробки.

Коробки 4F27E имеют несколько модификаций. На Форд Фокус 2, предназначенные для европейского и американского рынков, используются узлы с небольшими отличиями. Это позволяет подстроить конструкцию АКПП под разные условия эксплуатации.

Коробка 4F27E имеет удачную конструкцию и отменные эксплуатационные характеристики. Она применяется не только на Focus 2. АКПП 4F27E встречается помимо машин Форд на транспортных средствах Mazda. На них она именуется моделью FN4A-EL.

Коробка автомат 4F27E получилась надежной и удачной, но в 2004-2005 году был произведен ее полный рестайлинг. В результате сменился блок управления, а ее конструкция стала пятиступенчатой. Новая модель получила название FNR5 и уже долго используется компаниями Ford и Mazda.

Принцип работы

  • Сама по себе линза не означает приверженности к определенной школе. Она лишь позволяет набирать в конкретной школе. После завершения квеста Второй Сон, вы получаете доступ к одной школе фокуса на ваш выбор. Открытие любой другой школы требует 50 000 Стоит отметить, что очки фокуса одной школы НЕ ПОЗВОЛЯТ вам открыть другую. Чтобы открыть необходимую вам школу, вы должны установить линзу той школы в Варфрейма или оружие, и уже с ее помощью зарабатывать очки.

    , набранных в соответствующей школе.

  • Вы можете выбрать активную школу фокуса, с умениями которой пойдете на миссию, в меню оператора. При этом можете как убрать из экипировки на миссию фрейма и оружие с Линзой вообще, так и использовать линзу другой школы, это не повлияет на действие способностей.
  • Также у вас есть возможность выбирать, какие улучшения будут работать на миссии. Для активации и деактивации умения нажмите на его пиктограмму. Активированное умение будет выделено красным. Для работы конечного улучшения необходима активация всех предшествующих умений ветки дерева развития.

Описание и особенности замены контроллеров

О работе системы автомобиля должен знать каждый автолюбитель. Подробнее о самых важных деталях, таких как датчик температуры и скорости, а также других устройствах, принимающих активное участие в работе, – ниже.


Деталь для машины

ДМРВ – это датчик массового расхода воздуха. Этот агрегат обязательно должен быть в рабочем состоянии, потому что от него зависит систематическая подача топлива. ДМРВ просто передает показания на мозг или ЭБУ ( электронный блок управления двигателем) .

Массовый расход воздуха не содержит в себе систему диагностики, это просто датчик. ДМРВ всегда должен показывать верное значение для правильного расхода топлива

Диагностировать работу нужно осторожно. При этом необходимо опираться на сравнение старого и нового ДМРВ (автор видео — Инжектор-Сервис Воронеж)

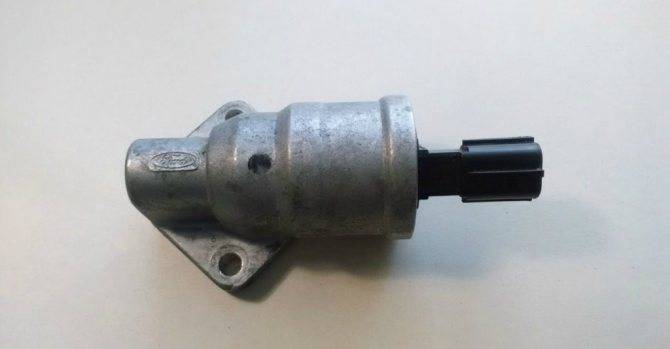

Холостого хода

Датчик холостого хода, который находится на впускном коллекторе, управляется так же ЭБУ для поддержания нужных оборотов двигателя на ХХ. Если он ломается, то обороты двигателя не будут соответствовать норме (завышены, занижены, машина глохнет, плавает ХХ). Иногда для ремонта хватает чистки.

Диагностику этого элемента необходимо проводить сразу же, как обороты двигателя начали беспричинно увеличиваться или уменьшаться. В случае если при переключении передачи заглох мотор, нужно заменить датчик холостого хода. Поломка может произойти по нескольким причинам. Например, если регулятор попросту износился, или если дроссельная заслонка не полностью закрывается. Это может наблюдаться при перепадах температуры извне.

Чтобы произвести проверку детали нужно проделать следующие манипуляции:

  1. Поднять машину и включить стояночный тормоз.
  2. Открыть капот и снять прибор, отсоединив крепежи и проводку.
  3. Подключить к тестируемой детали мультиметр, активировав режим «напряжение-сопротивление». Напряжение должно быть около 12 Вт, а сопротивление находиться в пределах 50 Ом.


ДХХ на транспортное средство Замена — также несложная задача:

Необходимо поднять машину, и отсоединить от АКБ клеммы.
Затем отсоединить дроссель, и открутить болты, которые в определенном положении фиксируют регулятор

Важно: один из болтов также соединен с проводкой, поэтому необходимо быть осторожнее.
После этого можно снимать ДХХ, очищать воздушный клапан дросселя и место установки уплотнительного кольца от засорений.
Далее нужно проверить уплотнитель на наличие расслоения и прочее. После этого, в том случае, если никаких дефектов не наблюдается, нужно смазать уплотнительное кольцо машинным маслом

Установить его и вернуть на место датчик холостого хода.
После этого закрепить деталь болтами, установить на место дроссель и, подключив аккумулятор, запустить мотор.

Ford-Focus_European_Version_2008_1600x1200_wallpaper_1a

Интерьер рейстайлингового Ford Focus II (2008)

Интерьер рейстайлингового Ford Focus II (2008)

Интерьер у «Фокусов» собран аккуратно и на совесть. Даже с возрастом скрипами и сверчками он не досаждает. А тканевая обивка хорошо поддается химчистке и отличается износостойкостью. Правда, случается, хандрит салонное оборудование и электрика. Поступали жалобы на выход из строя обогрева кресел. Причем за оригинальную «грелку» придется выложить около 10 000 руб. Известны случаи капризов климат-контроля из-за отказа салонного датчика температуры (2500 руб.). Поэтому проверка работоспособности кондиционера перед покупкой подержанного Focus желательна. Погоняйте также «печку» на различных режимах вентилятора — «посвистывание» моторчика укажет на его скорую кончину. Новый электродвигатель опустошит карман на 7500 руб. Правда,нередко виновником внезапной «кончины» вентилятора может стать и сгоревший резистор (900 руб.). Часто перегорают лампочки ближнего света и габаритов, для замены которых приходится снимать блок-фару. А зимой надо быть готовым к замене вышедших из строя элементов боковых зеркал. Новая амальгама оценивается в 2000 руб.

Двигатель

Базовый 1,4-литровый мотор механики хвалят — врожденных болячек у него практически нет. Главное — не забывать вовремя, каждые 80 тыс. км пробега, обновлять ремень газораспределительного механизма (ГРМ). Правда, из-за скромных объема и мощности его обычно «крутят» на полную катушку и он работает на износ, попадая во вторые руки уже на пределе своего ресурса.

Не работает спидометр Форд Фокус 2: устраняем неисправность

Со временем эксплуатации транспортное средство имеет свойство ломаться. Так, на некоторых Форд Фокус 2 бывает, что перестаёт работать спидометр, и владелец не знает, в чём проблема.

Причины возникновения неисправности

Начнём с определения причин неисправности. В глобальной сети, можно достаточно часто встретить тему нерабочего спидометра Форд Фокус. С чем же связан такой ажиотаж? Как показывает практика, эта неисправность довольно часто встречается на автомобиле.

Итак, возможные причины неиспраности:

  • Умер датчик скорости.
  • Имеется пробой в проводке.
  • Ошибки электронного блока управления.
  • Заводской дефект приборной панели.

Методы устранения и ремонт

Когда были определены основные причины неисправности, можно перейти непосредственно к рассмотрению вопроса устранения проблемы. Стоит понимать, что найти и устранить проблему, может занять достаточно много времени, а поэтому стоит запастись терпением.

Датчик скорости

Самой распространённой причиной может стать датчик скорости. Стоит отметить, что на автомобилях оснащёнными АБС, этот измеритель располагается на колеса, а вот транспортные средства без функции АБС — в коробке передач.

Чтобы устранить неисправность необходимо отыскать датчик. Следующим этапом, отсоединяем фишку проводов от датчика и при помощи мультиметра проводим замеры, которые точно покажут работоспособность. Стоит отметить, что колодка проводов сидит достаточно плотно и вынуть её с посадочного места может быть проблема. Поэтому, возможно, придётся приложить немалые усилия.

Если, все же, обнаружилось, что датчик неисправен, то стоит снять старый измеритель и установить новый. В случае, если не помогло, стоит проблему искать в другом месте.

Проводка

Одно из мест, куда не любят лазить автомобилисты — проводка. Здесь неисправность можно искать достаточно долго. Владельцу придётся прозвонить провода от датчика скорости к «мозгам», а также провода, идущие к приборке.

Если владелец Форд Фокус 2 нашёл пробитый провод, то это уже большая победа. Ремонт элемента — мука для человек. Конечно, завод изготовитель рекомендует менять либо весь жгут, либо повреждённый провод. Но, зачастую автолюбители ищут самые простые способы решения проблемы. Так, находится часть провода, где возник перебой или обрыв. Провод обрезается и изолируется. Лучше всего, рекомендуется пропаять место соединения.

Блок управления

ЭБУ может стать причиной всех этих бед, как и во многих случаях. Появление и накопления ошибок — частая причина неисправности узлов во всех автомобилях, не только у Форд Фокус 2.

Для устранения такого рода неприятности, конечно, рекомендуется обратиться к профессионалам на автосервис, но многие владельцы сами пытаются устранить проблему. Для этого понадобиться кабель ЮСБ-ОБД 2, чтобы подключиться к автомобильному бортовому компьютеру, а также планшет или ноутбук с соответствующим программным обеспечением.

Для начала необходимо провести диагностику всех систем и считать существующие ошибки. Расшифруем ошибки по таблице и устраняем неисправности. В конце проведения работ стоит обнулить ошибки в электронном блоке управления и все должно работать.

Приборка

Согласно форумных записей, частой проблемой неработающего спидометра на втором Фокусе становится — неисправность приборной панели. Если быть точнее, то заводская пропайка плохого качества и часто имеет место пробой.

Очень настоятельно рекомендуется в данном случае обратиться в автосервис для проведения ремонтных работ, поскольку определить место пробоя достаточно сложно, а ещё сложнее запаять элементы. Но, автомобилисты не всегда хотят тратить деньги на автосервис, а поэтому ремонтируются своими силами.

Итак, восстанавливаем узел. Для начала, лучше разжиться осциллографом, чтобы диагностика была более достоверной, а в его отсутствие — при помощи мультиметра, провести тестирование приборной панели. Так, можно определить место пробоя. Далее, переходим непосредственно к процессу перепайки. После завершения проведения работ, установить и проверить приборку и работоспособность спидометра.

Причины неисправности спидометра Форд Фокус 2 достаточно простые. Так, устранить проблему можно своими руками. Если не получается исправить неисправность, то рекомендуется обратиться в автосервис.

Ford focus2 Датчик Скорости

#1 simca43

Заблокированные

116 сообщений

  • Город: киров
  • Пол: Мужчина

Добрый день товарищи, подскажите перестал работать ДС на Ford focus2, заменил датчик ноль имоций, разобрал жгут проводов от датчика, все три провода идут к эбу и звонятся, снял пропаял щиток, ДС всеровно не работает, и скандок скорость показывает тоже 0,00 км/ч, думаю если бы даже был не исправен щиток, то эбу бы видел скорость? авто 2007г без АБС, по словам клиента коробка не снималась не ремонтировалась, щас буду осциллограмму снимать с ДС,

Сообщение отредактировал simca43: 14 September 2015 — 08:18

  • Наверх
  • Ник или цитата

Заблокированные

116 сообщений

  • Город: киров
  • Пол: Мужчина

с коробки сигнал на датчик идет

  • Наверх
  • Ник или цитата

СуперМодератор

4889 сообщений

  • Город: Санкт-Петербург
  • Пол: Мужчина

Ошибки какие в РСМ и приборке? VIN неплохо бы указать.

  • Наверх
  • Ник или цитата

#4 simca43

Заблокированные

116 сообщений

  • Город: киров
  • Пол: Мужчина

vin X9F4XXEED46U19378. ошибка в щитке u1900-ошибка приема can

Сообщение отредактировал simca43: 14 September 2015 — 10:28

  • Наверх
  • Ник или цитата

#5 skilful

СуперМодератор

4889 сообщений

  • Город: Санкт-Петербург
  • Пол: Мужчина

Вывешивать машину, вращать колесо, на сигнальную линию датчика скорости осциллограф и смотреть сигнал. Если сигнал норма, то проверять его же прямо на разъеме РСМ.

  • Наверх
  • Ник или цитата

Заблокированные

116 сообщений

  • Город: киров
  • Пол: Мужчина

осцилоограф вешал на датчик импулс есть

  • Наверх
  • Ник или цитата

СуперМодератор

4889 сообщений

  • Город: Санкт-Петербург
  • Пол: Мужчина

А на разъеме РСМ?

  • Наверх
  • Ник или цитата

Пользователи

65 сообщений

  • Город: Москва
  • Пол: Мужчина
  • Наверх
  • Ник или цитата

#9 simca43

Заблокированные

116 сообщений

  • Город: киров
  • Пол: Мужчина

смущает что в о всю морду хлопнута была, и монтажник расфигачен, но не один провод туда не идет от датчика,

  • Наверх
  • Ник или цитата

#10 Саша

Администратор

22450 сообщений

  • Город: Ч.Гать
  • Пол: Мужчина

Вам про VID-Блок в прошивке моторного говорят, а вы о монтажном блоке под капотом говорите.

Перед заказом модифицированного ПО Внимательно ознакомьтесь с ПРАВИЛАМИ

Внимание! Я не работаю с владельцами авто ! Я не работаю с «читальщико-заливальщиками» прошивок!

По рабочим вопросам доступен с 8.00 до 17.00 по Москве . Запросы поступившие после данного времени будут рассмотрены на следующий день

Внимание! Заказ недостающего модифицированного ПО в базе АРС-Клиента доступен из личного кабинета на сайте магазина

  • Наверх
  • Ник или цитата

#11 simca43

Заблокированные

116 сообщений

  • Город: киров
  • Пол: Мужчина

сорри не допонел, а как узнать? где посмотреть? (думаю не зря спрашивали вин?)

Сообщение отредактировал simca43: 14 September 2015 — 15:15

  • Наверх
  • Ник или цитата

+7 922 44 25 905

APC-Пользователи

870 сообщений

  • Город: Сургут
  • Пол: Мужчина

www.86chip.ru

  • Наверх
  • Ник или цитата

Пользователи

65 сообщений

  • Город: Москва
  • Пол: Мужчина
  • Наверх
  • Ник или цитата

#14 simca43

Заблокированные

116 сообщений

  • Город: киров
  • Пол: Мужчина

скандоком, думаю комплектацию поменять тоже можно им, машина забрали приедет в выходные, о результате отпишу

  • Наверх
  • Ник или цитата

#15 skilful

СуперМодератор

4889 сообщений

  • Город: Санкт-Петербург
  • Пол: Мужчина

Если в блоке VID будет стоять сигнал скорости от АБС, то в РСМ и приборке будет ошибка по связи с блоком АБС.

скандоком, думаю комплектацию поменять тоже можно им

Скандоком комплектацию в РСМ не поменяете. Для изменения блока VID надо читать прошивку.

  • Наверх
  • Ник или цитата

#16 simca43

Заблокированные

116 сообщений

  • Город: киров
  • Пол: Мужчина

авто приедет продолжу

  • Наверх
  • Ник или цитата
  1. APC АДАКТ
  2. → Диагностика
  3. → Ford, Mazda
  4. Правила форума

АРС АДАКТ разрабатывает прошивки для чип-тюнинга бензиновых и дизельных двигателей. В официальном магазине доступны готовые калибровки для любых задач: более 60 марок и 300 моделей, для ГБО, с переходом на другие нормы Евро и сохранением заводских. Если нет готовой прошивки, можно заказать индивидуальную калибровку под любые задачи.

Прошивки АДАКТ можно купить только в магазине на официальном сайте. Их распространение защищено с помощью ключа SenseLock и системы оценки действий пользователей. Любые другие сайты, предлагающие прошивки АДАКТ, выдают собственные непроверенные работы за калибровки нашей компании.

Особенности конструкции и принцип работы

Датчик охлаждающей жидкости – это важный элемент электронной системы любого транспортного средства, но его надежность напрямую зависит от марки автомобиля, на котором он установлен. Устройство предназначено для контроля и снижения температуры двигателя без дополнительной настройки, и вывода температурных данных на приборную панель, расположенную в салоне автомобиля. Корректная работа датчика с подобной настройкой влияет на запуск двигателя, образование топливно-воздушных смесей и использование того или иного типа топлива.

Датчик имеет небольшие размеры и расположен таким образом, чтобы быть в непосредственном контакте с жидкостью, предназначенной для охлаждения силового агрегата. Показатели, которые отправляются на это оборудование, в виде электрического сигнала направляются в электронное устройство управления двигателем. Данный датчик использует электрический сигнал для образования необходимой смеси топлива и силы зажигания, а также для регулирования всего оборудования в охладительной системе двигателя. Она регулируется включением и выключение скоростей вращения вентилятора и таким образом стабильно поддерживается необходимая рабочая температура.

Чтобы оценить рабочую возможность датчика температуры охлаждающей жидкости нужно «прозвонить» устройство на целостность сети и снять данные омметром при различных значениях температуры. Новый прибор устанавливается, если:

  • Отсутствует реакции на колебания температуры.
  • Показания отличаются от действительных.

Для того чтобы контролировать выход воздуха устанавливается лямбда зонд. Датчик улучшает процесс подачи топливной смеси. Если воздуха в системе недостаточно, то подача кислорода будет стабилизирована.

Датчик лямбда зонда находится рядом с двигателем и может работать при температуре от 400 градусов и выше. На Ford Focus 2 установлены два датчика: первый до катализатора, второй недалеко от камеры сгорания.

Если возникла неисправность в соединении датчика состояния коленчатого вала, прекращается работа двигателя, и в памяти появляется код ошибки, о наличии которой сигнализирует лампочка на приборной панели.

Датчик температуры охлаждающей жидкости предотвращает АКПП от перегрева, проводя контроль нагрева масла в трансмиссии. Он находится в масляном картере или внутри КПП. Вспомогательными датчиками являются: датчики положения педалей тормоза и газа, дроссельной заслонки, находящиеся в салоне. В таблице приведена информация о стоимости датчик температуры в Форд Фокус 2.

Название датчикаСтоимость, в рублях
Датчик температуры № 987103313От 250 до 600
Лямбда-зонд кислородник Denso DOX 01092600
Датчик DOX-0109 кислорода универсальный DensoОт 2800
Датчик кислородный Ford Focus II2000
Датчик положения коленчатого вала3500
Датчик давления масла Ford Focus 2800

Расположение и неисправности датчика

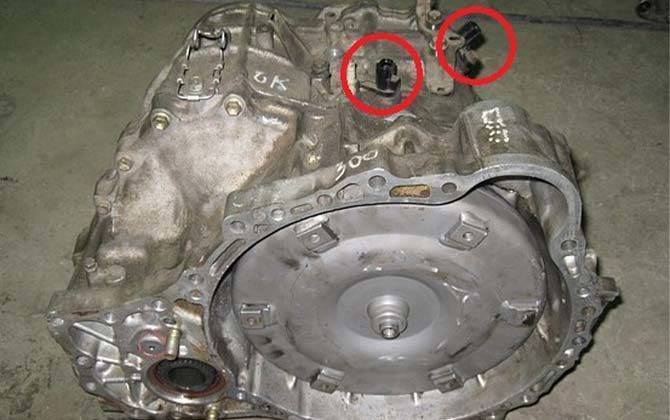

Местонахождение этого считывающего устройства вполне логично, а именно на коробке переключения передач (КПП). Если говорить ещё конкретнее — то на приводе спидометра. Его можно визуально обнаружить, осматривая КПП как снизу, так и сверху.

Особой надёжностью датчик скорости на втором Фокусе не отличается. Его следует отнести к проблемному узлу, который часто досаждает владельцам своей нестабильной работой. Существует несколько критериев, указывающих на вероятные проблемы с данным датчиком:

  • Периодически «прыгающая» стрелка спидометра.
  • Рост потребления топлива без всяких вразумительных объяснений.
  • Нарушение плавности хода или прерывистое движение автомобиля.

В случаях наблюдения перечисленных пунктов в первую очередь следует проверить скоростной датчик. Бывают случаи, когда в результате постоянных вибраций слетает соединительный штекер или просто обломанный провод могут стать причинами выхода из строя датчика. Или же проблема может быть в самом устройстве. Такая деталь не подлежит ремонту, поэтому рациональнее заменить её новым исправным элементом. Тем более что автозапчасть широко распространена, а её стоимость невелика.

Не следует забывать проверить заодно и датчик задней скорости. Он подаёт сигнал для того, чтобы зажглись характерные белые фонари при движении автомобиля задним ходом. Провести несложную процедуру по замене при желании может даже неопытный автолюбитель.

Проверка датчика скорости Форд Фокус

Вам понадобится мультиметр для диагностики VSS.

Во-первых, убедитесь, что устройство получает напряжение от автомобиля.

Отсоедините клемму от датчика и измерьте напряжение со стороны проводки разъема. Зеркальная распиновка показана ниже.

Для этого установите мультиметр в режим 20 В постоянного тока. Подключите положительную клемму к черно-желтому проводу, а отрицательную клемму — к корпусу двигателя. Манометр должен показывать 12 — 14 В (как на батарее).

Если показания не обнаружены, прозвоните жгут проводов от датчика к блоку предохранителей. Убедитесь, что сам предохранитель не поврежден.

Установите мультиметр в режим омметра. Необходимо проверить, есть ли проводимость между отрицательным черным проводом разъема и общей массой.

Для этого подключите клеммы прибора к черному проводу и массе. Если он показывает бесконечность (1), вам необходимо проверить черный провод на предмет технического обслуживания.

Далее проверим работу датчика:

  • Убедитесь, что датчик подключен к разъему.
  • Поворачивая колесо (противоположное должно быть неподвижным), убедитесь, что вольтметр показывает от 0 до 5 В, в противном случае замените VSS.
  • Включите зажигание, не запуская двигатель.
  • Коснитесь положительным щупом вольтметра сине-белым проводом, а отрицательным — к земле.
  • Установите рычаг переключения передач в нейтральное положение.
  • Поставил машину на ручник.
  • Поднимите одно из передних колес и поддержите машину.

Если на Форде Фокус стоит АКПП, то здесь необходимо проверить сопротивление между выводами самого датчика. Для этого отсоедините разъем и с помощью омметра измерьте показания, они должны быть в пределах 400 ÷ 600 Ом.

Датчик скорости Форд Фокус 1: где находится, как заменить

Форд Фокус 1 признанно надежный автомобиль. Именно надежность и долговечность – главнейшие преимущества авто, благодаря которым оно заслужило огромную популярность как на российском, так и на мировом рынке. Однако, даже самый отлаженный механизм может время от времени давать сбои. Тем более, если речь идет о совокупности сложнейших систем и механизмов, каковой является Форд Фокус. Довольно распространенной неполадкой, отмечаемой владельцами, является поломка датчика скорости Форд Фокус 1.

Как определить

Выявить неполадки можно при наличии следующих проявлений:

  • Спидометр может время от времени отключаться, а его стрелка падает на отметку «0», а на холостых оборотах указатель держится на 750, как во время стоянки.
  • Автомобиль может глохнуть на ходу при переключениях скоростей.
  • Повышение расхода горючего. Некорректные данные, поступающие от неисправного датчика скорости, соответственно неверно обрабатываются бортовым компьютером, а это ведет к повышению уровня топлива в смеси и, следовательно, к перерасходу горючего.
  • Педаль газа может начать откликаться значительно хуже, создавая впечатление ослабшей тяги.
  • Некоторые водители говорят, что автомобиль может даже глохнуть при сломанном узле.

Поскольку проблема с датчиком скорости не является редкостью, в сети можно встретить множество описаний и рекомендаций по замене детали на Форд Фокус, а также технической документации, посвященной ремонту машины. Подробно изучив собранную информацию, даже неопытный автовладелец сможет своими усилиями. Все что нужно, чтобы заменить деталь, – это подобрать весь необходимый инструментарий, приобрести новую запчасть, выбрать время и следовать инструкциям.

Необходимые материалы и средства

Для того чтобы самостоятельно заменить запчасть, необходимо:

  • Вытеснитель жидкости. Удачно подойдет широко известный WD-40.
  • Плоскогубцы.
  • Кусачки. Но можно обойтись и одними плоскогубцами.
  • Масло. Его понадобится совсем немного.
  • Новый датчик скорости для замены.

Инструкция по замене датчика скорости на Форд Фокус своими руками

Перед началом процедуры рекомендуется немного прокатиться на автомобиле. Так, разогреется коробка переключения передач на Форд Фокус 1 и снять старый датчик будет значительно проще. Дело в том, что удерживающий его штифт находится в металле и многие автолюбители утверждают, что просто обработка вытеснителем жидкости WD-40 не поможет.

Итак, алгоритм действий прост:

Прогреть мотор до рабочей температуры. Открыть капот, именно под ним находится датчик скорости. Демонтировать корпус воздушного фильтра. Раздвинуть шланги и провода, чтобы добраться до искомой детали. Снять колодку проводов с устройства. Обработать штифт, закрепляющий датчик на месте, WD-40. Извлечь штифт, используя плоскогубцы или кусачки. Некоторые сразу отламывают скобку на штифте и «ушко» на датчике

Обратите внимание, что в отсутствие нового фиксатора, для закрепления придется использовать извлеченный. Снять старый датчик скорости, расшатывая его из стороны в сторону

Подготовить новый узел, смазав уплотнительные кольца маслом. Установить новый узел на место. Зафиксировать деталь штифтом. Если нового нет, можно использовать старый, если он не пришел в полную негодность и позволит выровнять его. Подключить новый датчик, вставив в него колодку с проводами. Собираете все остальное.

На этом замена окончена. Как можно увидеть из инструкции, процедура не должна занимать много времени и усилий. Однако, процесс доставания штифта может принести довольно много хлопот. Для того чтобы упростить задачу и ускорить извлечение фиксатора владельцы Форд Фокус, прошедшие замену, советуют прибегать к различным способам и хитростям.

Например, перед прогреванием двигателя до достижения рабочей температуры старый датчик и штифт, конечно, обильно поливается трансмиссионным маслом с помощью шприца. Затем ненадолго положить на деталь, которую готовитесь снять, пропитанную тем же маслом тряпку.

Другие рекомендуют вынимать датчик вдвоем: один тащит датчик плоскогубцами вверх, а другой покручивает и расшатывает в разные стороны деталь другими плоскогубцами.

Еще одна рекомендация для извлечения штифта: усилить захват плоскогубцев кончика фиксатора можно, зажав ручки струбциной.

Таким образом, снять датчик скорости на Форд Фокус несложно и вполне можно сделать это самостоятельно, избежав дорогостоящего обращения в автосервис.

датчик скорости

Как заменить датчик скорости на Ford FocusФорд Фокус

Ford Focus Speed Sensor Location and Removal

Проверка датчика скорости, датчика Холла автомобиля

Проверка датчика скорости

Датчик скорости входного вала АКПП

На АКПП устанавливается два датчика скорости.

  • один фиксирует число вращений входного вала;
  • второй замеряет ее.

Датчик входного вала – это магнитный бесконтактный прибор, основанный на эффекте Холла. Состоит из магнита и интегральной схемы Холла. Это оборудование упаковано в герметичный корпус.

Информация от этих датчиков поступает на электронный компьютер управления автоматом, где им же и обрабатывается. Если наблюдаются какие-то неисправности либо с датчиком, либо с коленвалом или дифференциалом, то АКПП встает в аварийный режим.

Если же ЭБУ не находит никаких проблем по показаниям датчика, а скорость машины падает или не набирается, горит Check Engine, то возможно неисправность находится в самом датчике входного вала АКПП. Но об этом позже.

Сейчас я расскажу о том, как работает датчик входного вала.

Принцип работы

Как уже я писал, устройство фиксирует количество оборотов вала после переключения на одну из передач АКПП. Процесс работы датчика Холла таков:

  1. Во время работы электромагнитный датчик создает особое электромагнитное поле.
  2. Когда через датчик проходит выступ колеса или зуб шестеренки, установленного в нем «импульсного колеса», это поле изменяется.
  3. Начинает действовать так называемый эффект Холла. Иными словами, образуется электрический сигнал.
  4. Он преобразуется и поступает в электронный блок управления АКПП.
  5. Здесь считывается компьютером. Низкий сигнал – это впадина, а высокий – выступ.

Где находится

Датчик измерения скорости выходного вала АКПП устанавливают на корпус автомата рядом с воздушным фильтром. Устройства для измерения числа вращений входного и выходного валов различаются по номеру, прописанному в каталоге. У транспортных средств Hyindai Santа они имеют следующие значения по каталогу: 42620 и 42621.

Именно эти устройства сразу сообщаются с блоком управления АКПП. Приборы сами по себе ремонтопригодные. Необходимо только будет проверить, есть ли трещины на корпусе.

Далее я расскажу вам о диагностике проблем с датчиком измерения числа вращения входного вала.

Диагностика

Если вы новичок автолюбитель и не знаете, как проверить, да и с чего начать поиск ошибок в устройстве, советую, прозвона контактов и измерения сигналов постоянного или переменного тока. Для этого вы используете мультиметр. Инструментом определяете напряжение и сопротивление.

Диагностика может проводиться и по толчкам, рывкам, которые чувствует водитель при переключении кулисы селектора в режим «D». Неисправный датчик отдает неверные сигналы о замерах вращения и соответственно создается слабое или чересчур повышенное давление, из-за чего проявляются провалы в наборе скорости при разгоне.

К визуальному типу диагностики опытные механики относят наблюдение за появлением ошибок на мониторе приборной панели. Например, о проблемах с датчиком входного вала могут говорить следующие горящие лампы на мониторе:

АКПП может запускать аварийный режим, либо включать только 3 передачу и больше никакую.

Если вы проверяете сканером с ноутбуком на руках, то отобразится следующая ошибка «P0715». В этом случае нужно либо заменить датчик входного вала АКПП, либо поменять поврежденные провода.

Почему не работает спидометр на Фокус 2?

Даже не дёргается, почему?

Начнём с простого – определения причин неисправности. На форумах Форд Фокус 2 можно достаточно часто встретить тему нерабочего спидометра. С чем же связан такой ажиотаж? Как показывает практика, эта неисправность довольно часто встречается на автомобиле.

Рассмотрим возможные варианты возникновения проблемы:

  • Умер датчик скорости.
  • Имеется пробой в проводке.
  • Ошибки электронного блока управления.
  • Заводской дефект приборной панели.

Методы устранения и ремонт

Когда были определены возможные причины неисправности, можно перейти непосредственно к рассмотрению вопроса ремонта.

Банально – датчик скорости «мертв»

Месторасположение датчика скорости в автомобиле без АБС.

Самой очевидной причиной может стать датчик скорости. Стоит отметить, что на автомобилях оснащёнными АБС, этот измеритель располагается на колеса, а вот транспортные средства без функции АБС – в коробке передач.

Чтобы устранить неисправность стоит найти датчик. Далее, отсоединяем фишку проводов от датчика и при помощи мультиметра проводим замеры, которые точно покажут работоспособность. Стоит отметить, что колодка проводов сидит достаточно плотно и вынуть её с посадочного места может быть проблема. Поэтому, возможно, придётся приложить немалые усилия.

Если, все же, обнаружилось, что датчик неисправен, то стоит снять старый измеритель и установить новый. В случае, если не помогло, стоит проблему искать в другом месте.

Муки с проводкой на Фордах

Здесь неисправность можно искать достаточно долго. Так, придётся прозвонить провода от датчика скорости к электронному блоку управления, а также провода, идущие к приборке.

Зачистка оборванного провода.

Если автолюбитель нашёл пробитый провод, то это уже победа. Теперь постает вопрос – как отремонтировать. Конечно, завод изготовитель рекомендует менять либо весь жгут, либо повреждённый провод. Но, зачастую автолюбители ищут самые простые способы решения проблемы. Так, находится часть провода, где возник перебой или обрыв. Провод обрезается и изолируется. Лучше всего, рекомендуется пропаять место соединения.

А что, если дело в ЭБУ

Диагностика бортового компьютера.

Итак, для устранения такого рода неприятности, конечно, рекомендуется обратиться к профессионалам на автосервис, но многие владельцы сами пытаются устранить проблему. Для этого понадобиться кабель ЮСБ-ОБД 2, чтобы подключиться к автомобильному бортовому компьютеру, а также планшет или ноутбук с соответствующим программным обеспечением.

Для начала необходимо провести диагностику всех систем и считать существующие ошибки. Расшифруем ошибки по таблице и устраняем неисправности. В конце проведения работ стоит обнулить ошибки в электронном блоке управления и все должно работать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
