Замена датчика коленвала своими руками

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

  1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
  2. Если с зазором все в порядке, до демонтируем устройство с авто.

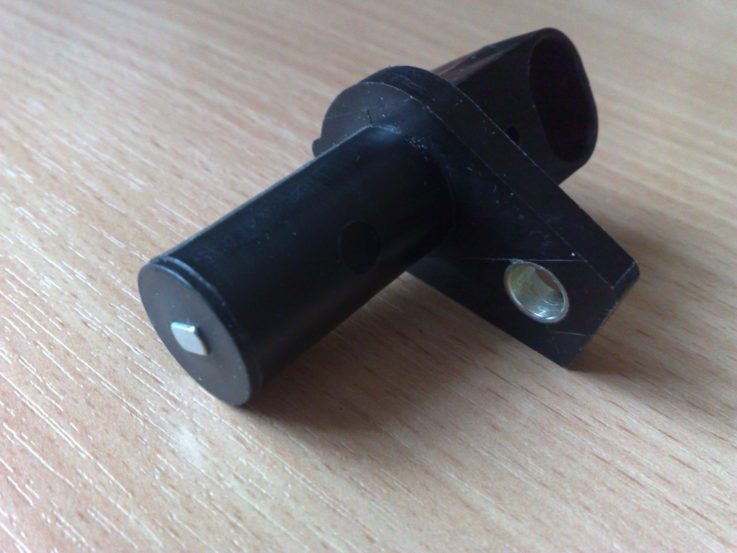

  3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
  4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
  5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
  6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

  • вольтметр, желательно цифровой;
  • мегаомметр;
  • измеритель индуктивности;
  • сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов. На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Устранение неисправностей

Итак, определены характер неисправности устройства и причина её появления. Теперь можно переходить к устранению проблемы. Как правило, ремонтные работы довольно просты и не вызывают трудностей даже у неопытных автомобилистов. Но при возникновении вопросов лучше обратиться в сервисный центр.

Устранение мелких дефектов эксплуатации ДПКВ

Довольно часто для обеспечения нормального функционирования прибора достаточно устранить лишь мелкие дефекты. Такие работы устранят несерьёзные перебои:

  1. Обновление лаковой изоляции. Выше было описано, что довольно часто коррозия, неправильная установка, механические воздействия могут привести к повреждению защитного покрытия.
  2. Очищение от грязи и влаги. Это так же может привести к замыканию обмотки. Тщательно очистите и просушите прибор. Если внутри скапливается влага, промокните её с помощью ватной палочки.
  3. Изменение полярности сигнальных проводов.
  4. Замена синхродиска и других запчастей.
  5. Устранение конструктивных несоответствий. Как правило, они вызваны неправильной установкой запчастей.

Самостоятельная замена

Если ремонтные работы по устранению мелких дефектов не дали результата, датчик подлежит замене. Выполнить замену можно самостоятельно.

https://youtube.com/watch?v=3TCcw73LZis

Подготовительный этап

Сначала необходимо подготовить само устройство и рабочее поле, необходимые инструменты. Для замены ДПКВ понадобятся:

  • набор плоских щупов,
  • новое устройство,
  • штангенциркуль,
  • гаечный ключ.

Очистите рабочую поверхность от грязи и масляных отложений.

Снятие датчика

Пространство подготовлено, теперь можно переходить к следующему этапу — снятию датчика. Обесточьте устройство. С помощью заранее подготовленного гаечного ключа снимите болт, на который крепится прибор. Снимите и сам датчик.

Тщательно промойте и просушите устройство. Лишнюю влагу можно удалить ватными палочками.

Температура при просушке не должна превышать 85 °С.

Далее измерьте расстояние между сердечником и диском синхронизации. Сверьте полученные результаты с данными, указанными в техническом паспорте устройства. Такое расстояние необходимо соблюсти при установке.

Установка

Установите новый прибор. Рекомендуется использовать старые крепёжные элементы, чтобы правильно установить датчик на место. Не затягивайте сильно болты, чтобы не повредить корпус.

Подключите ДПКВ к сети. Проверьте его работоспособность.

Правильно осуществить самостоятельную установку помогут следующие советы:

  1. Довольно часто датчики коленвала и распредвала идентичны. При неисправности одного из них попробуйте произвести замену и проверить работоспособность снова.
  2. Покупку нового прибора лучше сделать в сервисном магазине, а не в интернете. Во-первых, так вы сможете проверить соответствие размеров нового и старого экземпляров. Во-вторых, в интернете можно наткнуться на китайские версии датчиков без электроники.
  3. Если вы отправляетесь в продолжительную поездку на машине, возьмите запасной датчик с собой. Это одно из тех устройств, от которого зависит, заведётся машина или нет. В случае форс-мажорных ситуаций датчик можно будет легко заменить.

Способы проверки датчика положения коленчатого вала

Возникает логичный вопрос, а как проверить ДПКВ своими силами, чтобы не обращаться в мастерскую. Стоит запчасть недорого, а заменить ее проще простого? Существуют достаточно простые способы сделать это. Выполнить объективную оценку состояния сенсора можно при помощи тестера или мультиметра. Достаточно, чтобы прибор мог измерить напряжение и прозвонить цепь или провод на сопротивление.

Важно. Вышеописанные признаки зачастую связаны не только с неисправным датчиком положения коленчатого вала

В работе участвует множество деталей и механизмов, поэтому проверка должна выполняться в комплексе с охватом как можно большего числа модулей.

Проверка ДПКВ гаечным ключом

Самым простым методом проверки данного сенсора является контроль включения бензонасоса. В момент впрыска топлива необходимо высокое давление, поэтому в это время происходит включение системы его накачивания. Для проверки нужно открутить сенсор и приложить к его чувствительной части металлический предмет, например, гаечный ключ. В этот момент должен включиться насос.

Как проверить датчик коленвала осциллографом

Электронные сенсоры, работа которых связана с последовательностями импульсов, со временем начинают «залипать», то есть наблюдается замедленное включение и отключение. Из-за этого нарушается тактовый отсчет, и блок неправильно подает команды. Проверить это можно только при помощи осциллографических приборов с наблюдением за диаграммой. Также со временем теряется чувствительность и на фактическом расстоянии он уже не срабатывает так активно, как ранее.

Проверка осциллографом заключается в измерении сигнальной линии. На экране прибора должна быть последовательность импульсов с частотой, пропорциональной количеству зубьев на диске синхронизации и числа оборотов коленчатого вала. При этом нужно обеспечить постоянное вращение с неизменной скорость. Импульсы должны быть одинаковой длины и периода.

Как проверить датчик коленвала мультиметром

Кроме осциллографа, также можно проверить датчик положения коленвала при помощи мультиметра в режиме измерения напряжения. Должно наблюдаться четкое переключение уровней между состоянием, когда перед сенсором имеется металл, и когда его нет. При этом сигнал должен приближаться к логическому значению.

Проверка датчика коленчатого вала диагностическим сканером

Если у вас имеется сканер OBD2, то сделать проверку также несложно. Установите прибор в диагностический разъем, и запустите приложение на своем смартфоне. Найдите категорию с проверкой ДПКВ. Кодами ошибок в данной ситуации являются Р0336, P0335. После устранения поломки произведите сброс ошибок снятием минусовой клеммы на 10 минут.

Проверка датчика положения коленчатого вала омметром

При помощи тестера можно измерить сопротивление катушек и индуктивность. В нормальном состоянии они должны быть 500-700 Ом и 200-400 мГн, соответственно. Это касается только индуктивных датчиков, но и в них не всегда к выводам сразу подключена катушка. Обычно имеется несколько транзисторов, поэтому вы получите значение сопротивления всей цепи.

Стоимость датчика

Оригинальный датчик положения коленчатого вала на Solaris имеет артикульный номер 391802B000. Цена за фирменное изделие составляет от 1200 до 3000 рублей. Также есть возможность купить аналоги. Часть из них обладает приемлемым качеством и привлекательной ценой. Оптимальные альтернативы оригиналу, которые хорошо себя зарекомендовали на автомобилях, представлены в нижеприложенной таблице. Таблица — Наилучшие аналоги фирменного датчика коленвала Хендай Солярис

ПроизводительАртикульный номерОриентировочная стоимость, рубль
MobiletronCSK025800-1000
ERA5505751800-2000
Zenith391802B000600-800
HotaruHSE1203500-700
Blue PrintADG072722500-3500

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

1. Метод проверки омметром

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.

Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.

Мультиметр используется следующим образом:

  1.  Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
  2.  Прикасаемся щупами к концам датчика и смотрим показания.

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

2. Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.

При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

  1.  Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
  2.  Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
  3.  Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

3. Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.

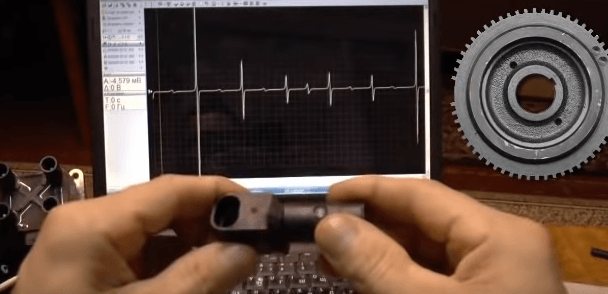

Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

  1.  К выводам датчика положения коленвала нужно подсоединить щупы;
  2.  Запустить программное обеспечение;
  3.  Поводить возле детали любым металлическим предметом.

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.

Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.

Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.

При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.

Печать

Требуемые инструменты

Для того, чтобы замена датчика положения коленчатого вала на Solaris, рекомендуется заранее подготовить нижеперечисленные инструменты.

Таблица — Инструменты необходимые для замены датчика коленвала

НазваниеПримечание
Накидной ключ“на 10”, “на 13”, “на 15”
Головка“на 10”
ВоротокС трещоткой
Проникающая смазкаДля рассоединения прикипевших креплений защиты картера
Ветошь и металлическая щеткаДля очистки загрязнений

Выполнить замену датчика положения коленвала можно через верх подкапотного пространства, но это потребует хорошую гибкость рук и умение работать «на ощупь» Поэтому большинство автовладельцев предпочитают менять датчик со стороны днища. В таком случае для проведения ремонтных работ потребуется смотровая яма, эстакада или подъемник.

Как проверить датчик коленвала ВАЗ

 Вазовский датчик коленвала индуктивного типа проверяется мультиметром на предмет обрывов внутри катушки и заданного сопротивления, величина которого находится в диапазоне 600-900 Ом. Обязательной так же является проверка проводки ДПКВ.

Проверка может быть осуществлена измерением индуктивности, для этого необходимо иметь три прибора: вольтметр, трансформатор и измеритель индуктивности. Метод не сложный, но громоздкий и эффективнее купить новый датчик с целью проверки работоспособности двигателя.

Проверку ДПКВ также осуществить стартерной прокруткой, наблюдая за показаниями тахометра. Диодной контролькой можно проверить наличие импульсов на разъеме форсунок.

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

  • Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
  • Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
  • Управление системой зажигания.
  • Управление системой изменения фаз газораспределения;
  • Управление системой абсорбирования паров топлива;
  • Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.
