Если КПП заклинила на включенной передаче
В такой ситуации возможно устранение поломки прямо на трассе или же можно продолжить поездку на включенной передаче до первого попавшегося места ремонта. Стоит заметить, что при резкой смене текущей скорости рычаг может выскочить, и в таком случае вернуть его в исходную позицию не получится.
В заднеприводных машинах КПП расположена прямо в тоннеле салона, что позволяет снять рычаг и убедиться, является ли причиной поломки выскакивание рычага из направляющей пазы. Также мощной отверткой его можно вернуть в исходную позицию.
У транспортных средств с передним приводом все намного сложнее, потому что усилие от элемента независимой подвески на ползуны передается через систему тяг. Если одну из передач заклинило, первым дело нужно проверить крепление, и если оно в полном порядке, значит причина неисправности скрыта в самой КПП.
Причины заклинивания МКПП
Стоит сразу сказать, что причин заклинивания КПП может быть очень много. Поскольку это устройство сложное, в нём может сломаться любая деталь, которая и застопорит колёса. Прежде всего клин бывает двух видов — полный (когда перестаёт работать вся трансмиссия) и на включённой скорости (движение возможно, но только на заклинившей передаче). В первом случае причинами могут стать:
- Разрушение шестерён. Такое бывает при неаккуратной смене передачи. Новички часто не дожимают сцепление или отпускают его слишком быстро, что приводит к удару шестерён. От этого могут отколоться зубья и попасть между остальными, что спровоцирует остановку. Это, кстати, могут быть не только обломки, но и другие твёрдые предметы, к примеру, болт.
- Клин подшипника. Если подшипник оставить без смазки, он греется и впоследствии блокируется.
- Повреждённый вал. Случается такое, что при крайне неаккуратном переключении один из валов может лопнуть. К примеру, многие тормозят пониженной передачей, когда спускаются с подъёма. От сильной нагрузки, особенно если в машине не один человек, такое в теории может произойти. Также это возможно при переключении на пониженную передачу на большой скорости. Достаточно дать мощный удар и вал, в лучшем случае, согнётся либо треснет.
Как видите, причиной клина может стать всё что угодно. Но все они связаны с одним — нарушение движения шестерён. Если между ними не будет попадать ничего большого и твёрдого, коробка будет работать бесперебойно.
Если говорить о заклинивании на передаче, то здесь возможна только одна причина — поломка рычага КПП, а, точнее, ползуна, который, собственно говоря, и переключает скорости. Из-за износа, а также небрежного отношения (включения через силу и т.д.) рычаг может выскочить из него и, следовательно, в обратное положение уже не вернуться. Причём разницы нет, какой на вашем автомобиле привод. Отличие будет только в том, какие колёса заклинят — если передний, то, соответственно, ведущие, если полный, то все.
Устройство коробки передач
Чтобы разобраться, почему заклинила коробка передач, нужно сначала вкратце изучить её устройство. На данный момент все автомобили используют два типа: механические и автоматические КПП. Следовательно, надо знать и про одну и про другую.
Устройство МКПП
Механическая коробка передач состоит из нескольких деталей:
- сцепление — им водитель может управлять при помощи педали (отсоединять мотор от трансмиссии);
- первичный вал — он стыкуется со сцеплением и передаёт крутящий момент с двигателя на коробку;
- вторичный вал — передаёт крутящий момент на кардан или ШРУС;
- промежуточный вал — соединяет первичный и вторичный валы вместе.
Устройство механической коробки передач
Итак, на всех валах расположены шестерни различных передач (в зависимости от того, сколько их). Вышеперечисленный список деталей прилагается к 4-х и пяти ступенчатым коробкам. Шестерни всегда вращаются, а передача включается при помощи синхронизаторов. Рукоятью мы двигаем их вдоль первичного и вторичного валов и включаем определённую шестерню, а на выходе получаем соответствующие обороты и момент. Синхронизатор также перед включением тормозит вращение, чтобы включение прошло без ударно.
Устройство АКПП
Здесь всё немного технологичнее, хотя, если вникнуть и понять как она работает, то вы без проблем определите причину клина. Итак, АКПП состоит из следующий частей:
- гидротрансформатор — вместо обычного дискового сцепления;
- планетарные ряды — основная механическая часть;
- электронный блок — расположен сбоку коробки и управляет клапанами.
Устройство автоматической коробки передач
АКПП состоит из этих трёх основных частей. Всё начинается с гидротрансформатора. С повышением оборотов он начинает передавать крутящий момент первому планетарному редуктору. За ним может стоять ещё несколько — всё зависит от количества передач. К примеру, 3-х ступенчатый автомат содержит только один планетарный механизм, а шести — три. Сам редуктор состоит из солнечной и коронной шестерён, а также сателлитов, которые скреплены вместе. Таким образом, вращая одно из них, мы получаем разный крутящий момент.
К каждой шестерне идёт свой пакет фрикционов, который срабатывает от давления масла.
Его создаёт гидравлический насос, а перекрыванием управляют электромагнитные клапана, которые в свою очередь работают по команде электронного блока. В автомобиле установлено несколько датчиков, считывающих нужную информацию: обороты, скорость, утопление педали акселератора (газа) и т.д. Она поступает в ЭБ и тот уже в нужный момент открывает и закрывает соответствующий клапан. Давление зажимает фрикционы одной шестерни и отпускает пакет другой, включая нужную передачу.
СИНХРОНИЗАТОР
На первые образцы устанавливали трехконусный синхронизатор. Но расчеты показали, что двухконусные, более дешевые, с запасом выдерживают требуемый крутящий момент (см. рисунки). Помимо прочих достоинств они позволили избавиться от проблемного конуса на шестернях первой и второй передач, контактирующего с кольцом синхронизатора и требующего высокой точности при изготовлении. Теперь набор колец создает две поверхности трения, обеспечивая мягкую и эффективную синхронизацию. Кроме того, изготовитель — немецкая (Ho¨rbiger) — наносит на промежуточное кольцо дополнительное покрытие, снижающее износ и обеспечивающее стабильные рабочие параметры, в том числе необходимый коэффициент трения.
Причины заклинивания на скорости
Также есть несколько причин, по которым коробка передач глохнет на скорости. Одна из таких причин — заедание защелки слайдера.
Часто это происходит из-за сильной грязи в скользящем канале, из-за которой защелка остается в одном положении, не позволяя каретке двигаться. Для проверки работы клемм не обязательно снимать коробку с автомобиля, достаточно снять крышку, под которой расположены клеммы, и проверить их.
Еще одним вариантом заклинивания коробки может стать повреждение переключающей вилки из-за ударной нагрузки на нее. В этом случае поврежденная вилка не может вывести из зацепления ведущую шестерню.
Бывают также случаи, когда ящик заклинивает из-за наклона одного из деревьев. Такая неисправность возникает из-за сильного износа подшипников вала, в результате чего он смещается или наклоняется, делая невозможным переключение передач. Чаще всего выходят из строя подшипники промежуточного вала.
В любом случае, когда коробка передач выходит из строя, первым делом необходимо определить причину. Это можно сделать, сняв боковую и нижнюю крышки коробки.
При некоторых неисправностях нет необходимости снимать трансмиссию с автомобиля. Хотя в большинстве случаев устранение неполадок производится на снятой коробке. А поскольку коробка передач — довольно сложный механизм, в некоторых случаях лучше обратиться к специалистам.
Подробнее здесь «Снятие, разборка и ремонт коробки передач ВАЗ-2107».
Такие дефекты, как разрушение зубьев шестерен, вилок переключения передач и подшипников, можно устранить только при снятой коробке передач. К тому же некоторые неисправности настолько разрушают элементы коробки, что ее восстановление нецелесообразно.
Что может случиться, если по ходу передачи заклинило.
купить новую коробку проще и дешевле, чем восстанавливать сломанную.
Заклинивание коробки на включенной передаче
Если коробка передач заклинивает при включенной передаче, есть два выхода из этой ситуации.
Вы можете попробовать устранить проблему прямо в дороге или продолжить движение на передаче до места ремонта.
Дело в том, что бывают случаи, когда при резком включении шестерни рычаг может выскочить из паза ползуна, и в этом случае невозможно вернуть ползун в исходное положение с помощью рычага.
В заднеприводных автомобилях, поскольку коробка передач расположена непосредственно в тоннеле кабины, есть возможность снять рычаг и проверить, не является ли причиной неисправности выступ рычаг из паза ползуна.
Также при снятом рычаге ползунок можно вернуть в исходное положение с помощью мощной отвертки.
В переднеприводных автомобилях все немного сложнее, так как усилие от рычага к ползунам передается через систему навески.
В этих автомобилях при заклинивании одной из шестерен в первую очередь необходимо проверить крепление шатунов. Вполне возможно, что произошло ослабление крепления между стержнями, и сила, приложенная для возврата ползуна в исходное положение, не передается стержнями.
В любом случае, если коробка передач застряла в передаче, необходимо проверить механизм включения передач. Очень часто проблема именно в этом.
Если механизм находится в рабочем состоянии, проблема в коробке передач, и невозможно будет восстановить коробку передач для работы в поле. Для этого машину нужно будет доставить на СТО или в гараж.
Особенности конструкции и сфера её применения
Сама по себе идея перенести рычаг переключения автоматической коробкой передач на рулевую колонку совсем не нова, ещё с середины прошлого века в США подавляющее большинство автомобилей оснащались именно таким механизмом. Так что подрулевые лепестковые переключатели — всего лишь логичное развитие конструкции в соответствии с современными реалиями.
В большинстве случаев такой новаторский подход не находит должной поддержки в виде покупательского спроса, поскольку люди не хотят менять собственные привычки. Дело в том, что на подсознательном уровне возникают, прежде всего, вопросы надёжности конструкции, а также возможность использования традиционных поворотников и риск задеть при этом рычажок переключения передач.
«В любом случае, определённый процент покупателей захочет приобрести автомобиль именно с такой конструкцией», — говорит Эрих Хеушле, инженер Fiat Chrysler Automobiles. Он работает над гоночным брендом SRT FCA с людьми, отвечающими за создание таких автомобилей, как как 707-сильный Dodge Hellcat. Хеушле также является одним из членов элитной группы инженеров FCA, которая была создана для тестирования проектируемых транспортных средств на пределе их возможностей. То есть, он имеет право вносить свои предложения в конструкцию до тех пор, пока она не станет отвечать его высоким требованиям. «Подрулевые манипуляторы коробки передач в настоящее время воспринимаются скорее как роскошь или функция, облегчающая вождение, нежели высокопроизводительная конструкция, и всё это благодаря отточенному механизму работы автоматики», — сказал он. «Мы прилагаем огромные усилия для того, чтобы автоматика функционировала идеально».
В большинстве автомобилей подобные переключатели используются для облегчения процесса управления и быстрого выбора нужной передачи. Как правило, рычажок по правую сторону от руля используется для перехода на повышающую передачу, а по левую — на пониженную. Автомобили, оснащённые автоматической коробкой передач, могут иметь и другие способы переключения, например, с помощью кнопок на селекторе, или переключения в ручной режим и выбора ступени с помощью рычага.
«Вы можете использовать подрулевые переключатели вместе с круиз-контролем, что позволит держать двигатель в строго определённом режиме оборотов», объяснил Хеушле, добавив, что производительность может быть самой популярной причиной использования такого механизма. Стоит отметить, что он имеет огромный опыт в конструировании спортивных автомобилей, так что техническая сторона вопроса обусловлена скорее стремлением реализовать весь потенциал создаваемой машины.
Он рассказал, что в автоматическом режиме восьмиступенчатая ZF, установленная в Challenger SRT Hellcat, способна осуществлять переключения всего за 160 миллисекунд, что довольно быстро и может даже конкурировать с некоторыми автомобилями с двойным сцеплением, которые часто упоминаются как самые быстрые из продаваемых транспортных средств.
Для справки: Bugatti Veyron способен сдвинуться с места за 8 мс, в то время как Nissan GTR делает это за 150 мс. Но спорт и стремление к рекордным показателям — не единственная сфера применения подрулевых манипуляторов коробки передач.
Фактически, Хеушле объяснил, что большая часть статистических данных, которые SRT приводит в своих релизах, достигается на автомобиле в автоматическом режиме. «Я хочу, чтобы переключатели вообще были излишними», — сказал он, объяснив, что ручное переключение для таких автомобилей может быть не самым эффективным. «На треках, на которых мы тестируем свои изделия, это излишняя функция. Но опять же, не все дороги похожи на наши образцовые полигоны, в результате чего и сохраняется необходимость использования ручных переключателей».
Он также пояснил, что на гоночной полосе, где SRT Hellcat является лидером по большинству показателей, автоматический режим является самым быстрым методом достижения финишной черты. Hellcat разгоняется от нуля до 100 км/час в середине рабочего диапазона третьей передачи. А National Hot Rod Association (NHRA) документально зафиксировал прохождение официальной дистанции в четверть мили за 11,2 секунды с гражданскими шинами или 10,8 секунды на радиальных шинах с пониженным сопротивлением качению, «Hellcat прошёл сертификацию NHRA, работая исключительно в автоматическом режиме», сказал Хеушле.
Заклинивание АКПП
Конструктивно механическая и автоматическая коробка имеют не так много общего. Потому и причины заклинивания в случае с АКПП несколько иные.
В автомате содержится ещё больше компонентов, включая датчики и различную электронику.
Когда в коробке автомат выходит из строя один из ключевых компонентов, ЭБУ это фиксирует, считает угрозой. Чтобы предотвратить дальнейшие поломки, электроника блокирует работу трансмиссии.
Нельзя исключать и ситуации с заклиниванием на передаче, что в случае с АКПП также возможно. Здесь можно выделить несколько потенциальных причин:
- Износилась кулиса автомата. В первых АКПП, устанавливаемых на автомобили, селектор и трансмиссия связывались между собой с помощью кулисы, то есть механическим способом. Во время эксплуатации кулиса могла износиться и выйти из строя. Как результат, движение селектора АКПП заметно усложнялось, рычаг блокировался.
- Пониженное давление в масляной системе. Здесь мы говорим про гидротрансформатор, где используется гидравлический насос. Если он выйдет из строя, либо уровень масла опустится до критичного, параллельно упадёт и давление внутри системы. Потому у АКПП будет недостаточно ресурсов для сжатия пакета фрикционов. Коробку заклинит, и машина не сможет тронуться.
- Вышли из строя датчики. Автомобиль с АКПП, двигаясь на определённой передаче, может столкнуться с ситуацией, когда ломается и перестаёт работать один из датчиков. Он не передаёт в блок управления сигналы, электроника АКПП не реагирует на скорость авто. В итоге передачи дальше переключаться не могут. Коробку клинит.
Это наиболее вероятные причины того, почему АКПП может заклинить.

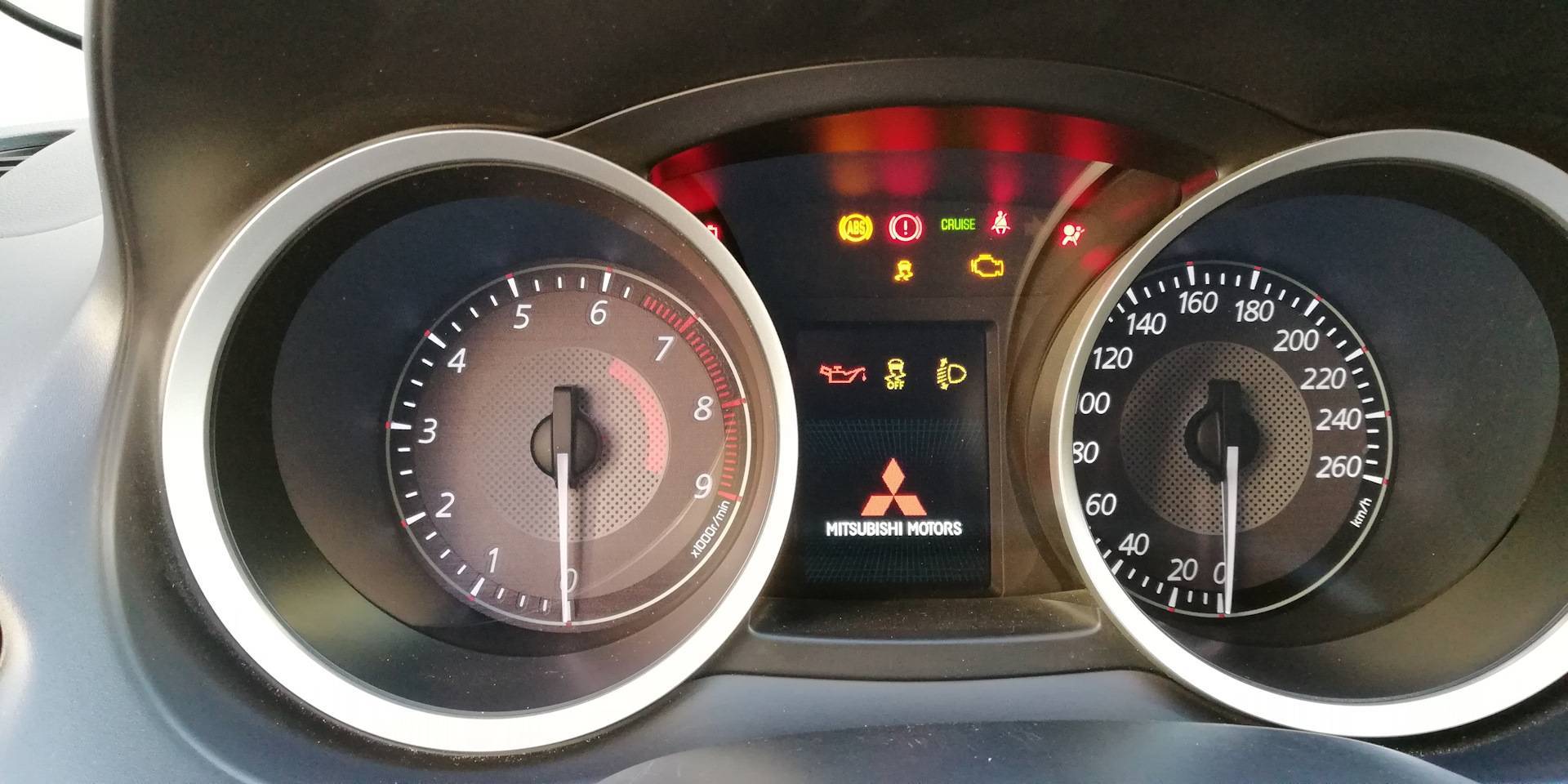

Если выходит из строя электронный блок, либо его компоненты, автомат начинает функционировать в аварийном режиме. С полной блокировкой можно столкнуться лишь при серьёзных механических повреждениях. А это не самое распространённое явление среди авто с АКПП, за которыми правильно ухаживают и грамотно эксплуатируют.
Устройство коробки передач
Чтобы разобраться, почему заклинила коробка передач, нужно сначала вкратце изучить её устройство. На данный момент все автомобили используют два типа: механические и автоматические КПП. Следовательно, надо знать и про одну и про другую.
Устройство МКПП
Механическая коробка передач состоит из нескольких деталей:
- сцепление — им водитель может управлять при помощи педали (отсоединять мотор от трансмиссии);
- первичный вал — он стыкуется со сцеплением и передаёт крутящий момент с двигателя на коробку;
- вторичный вал — передаёт крутящий момент на кардан или ШРУС;
- промежуточный вал — соединяет первичный и вторичный валы вместе.
Устройство механической коробки передач
Итак, на всех валах расположены шестерни различных передач (в зависимости от того, сколько их). Вышеперечисленный список деталей прилагается к 4-х и пяти ступенчатым коробкам. Шестерни всегда вращаются, а передача включается при помощи синхронизаторов. Рукоятью мы двигаем их вдоль первичного и вторичного валов и включаем определённую шестерню, а на выходе получаем соответствующие обороты и момент. Синхронизатор также перед включением тормозит вращение, чтобы включение прошло без ударно.
Устройство АКПП
Здесь всё немного технологичнее, хотя, если вникнуть и понять как она работает, то вы без проблем определите причину клина. Итак, АКПП состоит из следующий частей:
- гидротрансформатор — вместо обычного дискового сцепления;
- планетарные ряды — основная механическая часть;
- электронный блок — расположен сбоку коробки и управляет клапанами.
Устройство автоматической коробки передач
АКПП состоит из этих трёх основных частей. Всё начинается с гидротрансформатора. С повышением оборотов он начинает передавать крутящий момент первому планетарному редуктору. За ним может стоять ещё несколько — всё зависит от количества передач. К примеру, 3-х ступенчатый автомат содержит только один планетарный механизм, а шести — три. Сам редуктор состоит из солнечной и коронной шестерён, а также сателлитов, которые скреплены вместе. Таким образом, вращая одно из них, мы получаем разный крутящий момент.
К каждой шестерне идёт свой пакет фрикционов, который срабатывает от давления масла.
Его создаёт гидравлический насос, а перекрыванием управляют электромагнитные клапана, которые в свою очередь работают по команде электронного блока. В автомобиле установлено несколько датчиков, считывающих нужную информацию: обороты, скорость, утопление педали акселератора (газа) и т.д. Она поступает в ЭБ и тот уже в нужный момент открывает и закрывает соответствующий клапан. Давление зажимает фрикционы одной шестерни и отпускает пакет другой, включая нужную передачу.
Неисправности сцепления
Если просто, то сцепление представляет собой механизм, который служит для передачи крутящего момента ДВС на трансмиссию, а также размыкает двигатель и трансмиссию для того, чтобы можно было переключить передачу. Выход из строя отдельных компонентов данного узла может сделать невозможным переключение передачи именно при заведенном двигателе.
Утечки тормозной жидкости
Конструкция многих современных автомобилей предполагает, что рабочей жидкостью для сцепления выступает тормозная жидкость. Если в гидравлической системе привода сцепления не окажется жидкости в должном количестве, тогда сцепление будет включаться не полностью.
Передачи в данном случае будут включаться туго или не включаться совсем. Для начальной проверки следует взглянуть на уровень жидкости в бачке. При низком уровне необходимо провести проверку на утечки, устранить дефекты и прокачать сцепление.
В том случае, если уровень жидкости в норме и других причин не выявлено, потребуется снимать коробку передач для осмотра элементов сцепления. Обычно при попытке включить скорость и поломках данного механизма громких скрежещущих металлических звуков из самой КПП не раздается.
Выжимной подшипник
Передачи могут не включаться или включаться не до конца в том случае, если неисправность связана с корзиной сцепления. Также причиной может стать выжимной подшипник. В том случае, если указанный подшипник двигается по первичному валу не свободно или его заклинило, тогда необходима замена детали.
Необходимо отдельно добавить, что первичным признаком проблем с выжимным выступает появление шороха или отчетливого гула на заведенном авто. Шумы проявляются исключительно в тот момент, когда педаль сцепления выжата до пола. Такие посторонние звуки могут присутствовать как на холодной машине, так и на прогретой. После отпускания педали сцепления шум должен пропадать. Заклинивший выжимной не позволит включаться сцеплению, что осложняет переключение передач, а также может привести к быстрому износу и разрушению других элементов механизма сцепления.
Корзина и диск сцепления
Неисправности корзины зачастую связаны с критическим износом лепестков. Износ означает, что корзина перестает выполнять свои функции с нагревом. Повышение температуры приводит к тому, что посредством корзины сцепления не удается полностью осуществить отвод прижимного диска. Результатом становится сильно затрудненное переключение скоростей после небольшого прогрева двигателя.
После снятия коробки необходимо осмотреть корзину на предмет деформации, следов перегрева и других дефектов. В случае обнаружения элемент подлежит обязательной замене.
Еще одной причиной того, что передачи не включаются на заведенной машине или включаются с усилием, может быть изношенный диск сцепления.
После разбора необходимо осмотреть фрикционные накладки на диске. Они не должны быть критически изношенными, подгоревшими или поврежденными, также не допускается деформация диска. Дополнительно в процессе осмотра сцепления требуется проверка диафрагменных пружин. После замены вышедших из строя элементов сцепления коробку при последующей сборке необходимо хорошо отцентровать, а сцепление нужно прокачать.

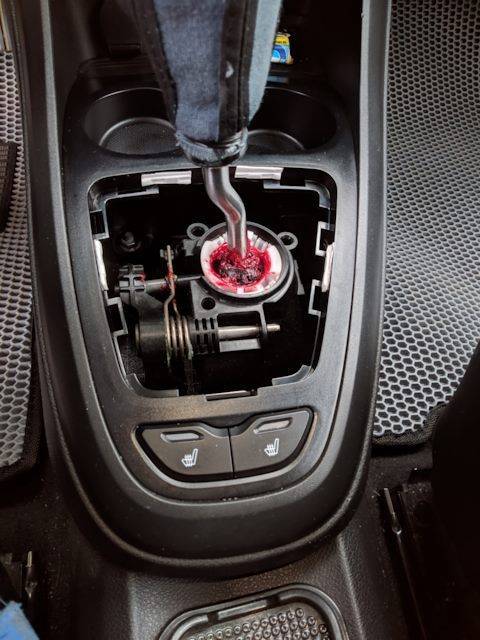

РЕМОНТ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ
РЕМОНТ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ
Снятие и ремонт показаны на примере рычага переключения передач механической коробки. Селектор автоматической коробки передач снимают практически аналогично.
Поскольку конструкция селектора довольно сложная и для его ремонта требуются специальные инструменты, в случае необходимости обратитесь на сервис.
Вам потребуются: ключ «на 10», ключ и торцовая головка «на 12», ключ-шестигранник «на 6», удлинитель, вороток, пассатижи.
Для ремонта рычага переключения передач снимите кулису рычага в следующем порядке.
1. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).
2. Отсоедините наконечники тросов привода управления коробкой передач от рычагов переключения и выбора передач, снимите кронштейн, фиксирующий оболочки тросов в гнездах кулисы рычага переключения передач, и извлеките наконечники тросов из гнезд кулисы (см. пп. 10–17 «Замена тросов привода управления коробкой передач»).
3. Выверните четыре болта крепления кулисы рычага переключения передач к основанию кузова…
4. …и снимите кулису.
При необходимости отремонтируйте рычаг переключения в следующем порядке.
1. Ослабьте затяжку гайки оси рычага выбора передач, удерживая ось от проворачивания ключом-шестигранником…
2. …отверните гайку и снимите с оси пружинную и плоскую шайбы…
3. …извлеките из отверстий кулисы ось вместе с плоской и пружинной шайбами…
4. …и снимите рычаг выбора передач вместе с возвратной пружиной и установленной под рычагом плоской шайбой.
5. Снимите с резьбового конца болта крепления крышки опоры рычага переключения передач резиновую демпфирующую втулку возвратной пружины. Сильно деформированную, затвердевшую или надорванную втулку замените.
6. Ослабьте затяжку гайки болта крепления крышки опоры рычага переключения передач, удерживая болт от проворачивания вторым ключом…
7. …отверните гайку, снимите установленные под ней пружинную и плоскую шайбы и извлеките болт вместе с плоской шайбой из отверстий кулисы.
8. Снимите крышку опоры рычага переключения передач…
9. …и извлеките рычаг из опоры кулисы.
10. При необходимости снимите с шаровых наконечников рычага переключения передач пластмассовые сухари.
11. Осмотрите снятые детали. Замените деформированную или ослабленную возвратную пружину…
12. …сильно изношенные пластмассовые втулки рычага выбора передач, деформированный рычаг…
13. …и сильно изношенные или поврежденные сухари рычага переключения передач.
14. Если нужно заменить поврежденные или затвердевшие втулки опор кулисы, выньте из отверстий резиновых втулок распорные металлические втулки…
15. …и извлеките из отверстий кулисы резиновые втулки.
16. Собирайте и устанавливайте кулису рычага переключения передач в порядке, обратном снятию.
Вернуться в оглавление
Все права на фото и текстовые материалы принадлежат ООО «Издательский Дом Третий Рим»
Выводы
Коробки передач при нормальной эксплуатации выходят из строя редко поэтому к счастью, сталкиваться с проблемами в пути часто не приходится. Однако, если вдруг у вас что-то случилось и вы не знаете, что сломалось и как это починить, то лучше не лезьте. Гораздо умнее будет попросить помощи у других, чтобы они либо отбуксировали вас до ближайшего пункта ремонта, либо полностью эвакуировали. Но учтите и вы, что дорога — это место, где без взаимопомощи никак не справиться. Поэтому, если увидите что кто-то «причалил» к обочине, не оставляйте его без внимания. В любом случае нужно остановиться и предложить помощь. Помните, что добро возвращается!
