Из чего состоит скутер!
Колесо – без него никуда… Состоит из покрышки, камеры (не обязательно), диска колесного, диска тормозного (для переднего колеса), пары подшипников и оси(так же только для переднего колеса).Резина (покрышки) бывают камерные и бескамерные. Если с камерными все ясно – то с бескамерными немного сложнее. Покрышка цепляется боковиной за боковину диска и таким образом держит давление. Если бескамерная покрышка накрылась, то всегда можно внутрь вставить камеру. Колеса с барабанными тормозами отличаются от колес с тормозами дисковыми по понятным причинам. Ибо как таково барабан находиться как бы внутри диска. Чаще всего тормозная система спереди – дисковая а сзади – барабанная. Но на некоторые модели уже ставят и задние дисковые тормоза.
Еще сразу заметно Руль
Возле колеса заднего явно есть выхлопная труба
неподалеку точно есть бензобак
бывет можно найти и маслобак
конечно есть серце – Двигатель
есть еще такая штука как Карбюратор
такая штука как Вариатор
без Тормозной системы тож плохо
еще и Подвески
Задняя подвеска
Аммортизаторы
где то там заваляется Воздушный фильтр
то без чего нельзя – Рама
и собственно Яма
помиго того надо точно найти еще и Подножку
Подножка нужна что бы не класть ваш скутер на бок, как велосипед и не прислонять его к стенам. Еще она иногда очень противно цепляется в глубоком наклоне при прохождении поворота. Бывает боковой (редко) и центральной.Откровенно говоря, ни разу еще не видел скутера (кубатурой до 250 кубов) только с боковой подножкой. В основном они центральные. Реже (на некоторых китайцах) ставят парой – боковую и центральную. Отличное решение – боковая – когда нужно бытро сбегать в магазин, а центральная – когда ставишь надолго. На японцах стоят только центральные. Ну да поставить на центральную японца – совсем не то, что китайца весов за сотню Еще центральная подножка полезна, когда надо вывесить колесо – заднее или переднее.
Правила передвижения
Мопед популярен не только из-а своей бюджетности. Преимуществом также является и то, что передвигаться на мопеде можно не имея прав, не проходя техосмотра. При этом никто не освобождает водителя мопеда от знаний правил дорожного движения. Мопед приравнивается скорее к велосипедам, нежели к мотоциклам. Поэтому мопед должен двигаться не в общем потоке машин, а как можно ближе к правому краю дороги или по велосипедной дорожке.
Со скутером дела обстоят несколько иначе. Скутер – это вид мотоцикла. Сегодня разрабатывается закон о пересмотре возрастных ограничений на вождение скутером, а также обязательное получение прав.
Скутер из чего состоит
Размеры ремней вариатора скутера
Размеры ремней популярных скутеров (Honda, Yamaha, Kymso и тд.)
Двигатели на Китайских скутерах
Статья-обзор двигателей, которые ставятся на китайские скутеры и мопеды, например двигатели 139QMB или 1P39QMB
Топливная система скутера
Устройство и основные узлы топливной системы 4Т скутера.
Редуктор скутера — устройство
Редуктор — механизм, передающий и преобразующий вращающий момент, с одной или более механическими передачами. Устройство редуктора скутера.
Принцип работы четырехтактного двигателя скутера
Устройство четырехтактного двигателя скутера, а также его плюсы.
Устройство карбюратора скутера
Карбюратор на первый взгляд выглядит сложным устройством, но немножко теории и Вам будет проще справиться с его настройкой. Первое, что нужно знать, это хотя бы азы принципа работы карбюратора и основные его органы управления и регулировок. Ручка газа на руле напрямую соединена с воздушной заслонкой и закрепленной в ней дозирующей иглой. Воздух, проходя через карбюратор, будет захватывать топливо из топливной камеры.
DonAuKind › Блог › Скутер на ремонт. Про топливную систему.
Продолжаю) Как я и говорил, получилось так, что я стал сравнивать этот скутер со своим. Это скутер, как я понял, называется ABM. Ну а у меня обычная хонда дио.
Итак, я снял карбюратор. Ну для начала я его немного почистил. Вся литература (и не только) рекомендуют чистить карбюратор снаружи, не разбирая его, чтобы ничего не попало внутрь. Я же сначала его разобрал, а потом стал чистить по отдельности крышку и корпус. Потому что мне было всё равно) так как я бы его так или иначе чистил целиком, потому что он наелся одуванчиков. Ну а так, я слил бенз из поплавковой камеры, как раз для очистки))) хотя это был и не бенз вовсе, как уже понятно)
Для чего нужны качественные глушители
Как известно, в цилиндрах двигателя мопеда собирается определенное количество продуктов сгорания топлива. Они обязательно должны быть выброшены и в этом случае именно глушитель в ответе за это. Другими словами, этот узел как бы сглаживает пульсации, неизбежные при выбросе продуктов сгорания на большой скорости.
Сама конструкция глушителя, применяемого не только на скутерах и мопедах, но и на мотоциклах и автомобилях, подразумевает особую систему выпускного тракта, которая может быть различной, в зависимости от того, какой результат желает получить владелец транспортного средства. К примеру, если стремления усовершенствовать систему выхода газов связаны с увеличением мощности скутера, необходим особый тип глушителя – прямоточный.
Прямоточный тип глушителя

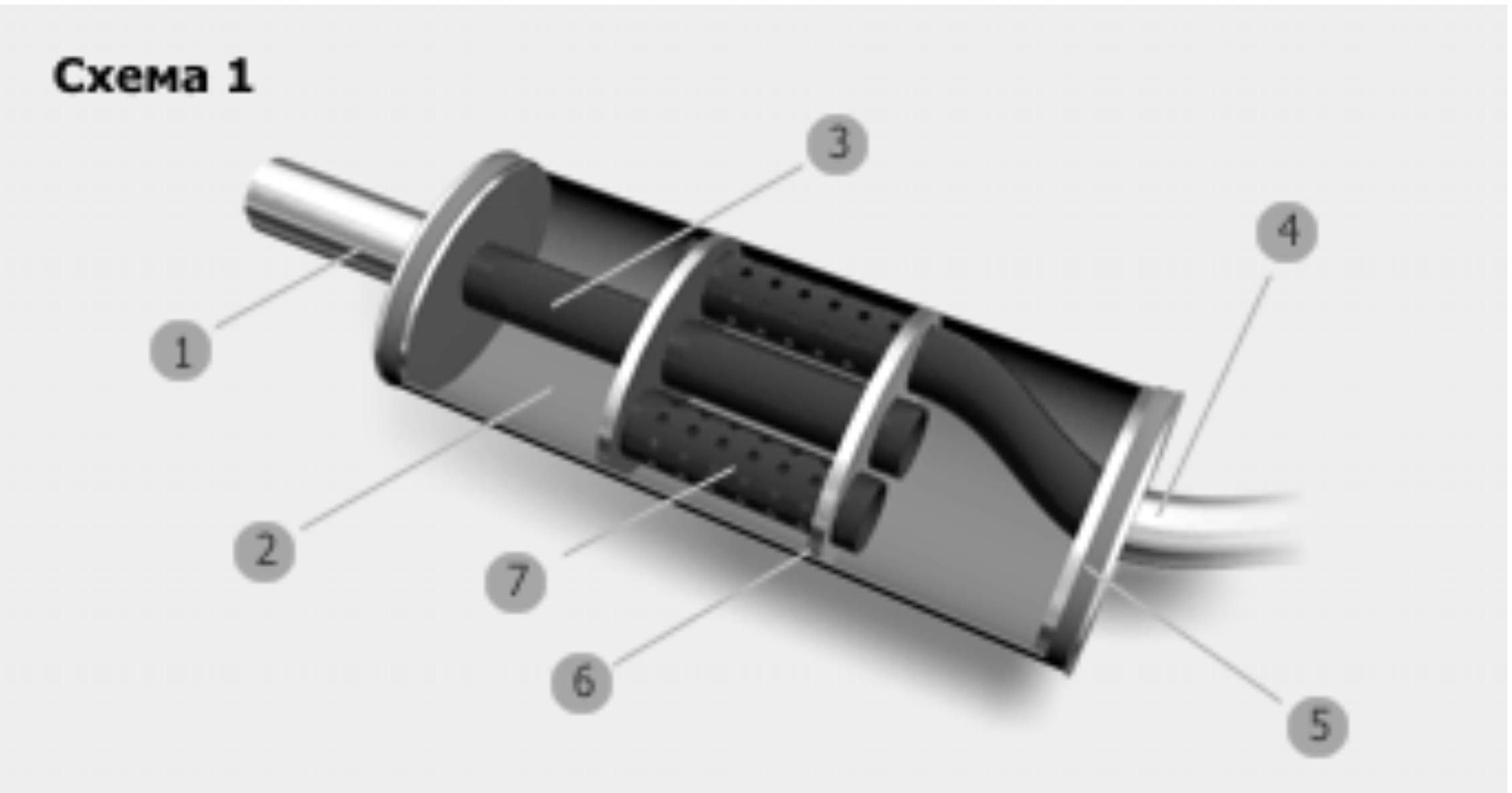

Устройство прямоточного глушитель для мопеда
Установка такого типа глушителя повлечет за собой не только увеличение динамической мощности, но и значительно увеличит шум, издаваемый при выходе газов
С одной стороны, это хорошо, ведь так можно привлечь внимание других водителей, тем самым, повышая пассивную безопасность. Как известно, часто водители больших автомобилей жалуются на то, что не замечают мотоциклистов, ну а мопеды и скутеры подавно
Сделать такой глушитель с нуля или методом, подразумевающим тюнинг, несложно, но надо изучить множество технических аспектов.
Особенности прямоточного глушителя
Особенности прямотока в следующем: отработанные газы выбрасываются за пределы двигателя сразу, цилиндры силового агрегата успевают наполняться топливной смесью в оптимальном количестве.
Хотелось бы напомнить всем читателям, что в моменты впуска и выпуска клапаны двигателя имеют свойство открываться и закрываться. Между этими этапами происходит разрежение, которое позволяет очистить цилиндры от выработанных газов. В результате освобождается свободное место, куда и подается топливная смесь. Несложно догадаться, что чем быстрее цилиндры будут освобождаться от выработки, тем быстрее заполнятся.
Таким образом, если суметь обеспечить более быстрый выход газов из системы, увеличится производительность и вследствие этого, мощность скутера или мопеда.
Есть ли штраф за шум ввиду удаления катализатора/сажевого фильтра?
Ряд автомобилистов предпочитает удалять сажевый фильтр или катализатор из выхлопной системы. Напомним, что он защищает окружающую среду от вредных выбросов. Причиной удаления может быть как неисправность и высокая стоимость замены элемента, так и желание увеличить мощность авто и снизить расход топлива.
После удаления ТС будет издавать звенящий звук, как от удара о пустую металлическую банку, особенно – на высоких оборотах двигателя.
Соответственно, звук и усилившийся от выхлопа неприятный токсичный запах (который может проникать даже в салон) рано или поздно привлечет внимание представителей Госавтоинспекции, а на водителя будет наложен штраф по статье 8.23 КоАП
Двухтактный и четырехтактный скутер
Скутер, как известно, может быть с двухтактным либо с четырехтактным двигателем. Принцип работы всей системы выхлопа у аналогов отличается кардинальным образом.
Глушитель на четырехтактном скутере за сравнительно меньшее время выводит газы, делая этом с минимальным шумом. Кроме того, провести тюнинг глушителя в этом случае будет довольно-таки просто. С другой стороны, в обоих случаях, проводя тюнинг, надо будет менять трубы.
Виды глушителей на скутер
Для глушителя двухтактного скутера подбирать компоненты, дающие возможность провести тюнинг, будет значительно сложнее. Сам штатный глушитель для таких скутеров более сложен в производстве и настройке.
Выхлопная система двухтактного скутера работает следующим образом. В процессе очистки отработанных газов часть мощности возвращается в двигатель. Это происходит на определенных оборотах и если суметь весь этот процесс реализовать, проведя тюнинг, скутер будет не узнать.
Можно установить на двухтактный скутер качественный и правильно настроенный резонатор. Это даст ощутимую прибавку в динамике до четверти. Но в этом случае актуально будет проведение профессиональных настроек всей системы питания.
Система питания скутера. Скутер системы двигателя
Скутеры имеют большую популярность благодаря экономному расходу топлива, возможности ездить без прав на определенных моделях и великолепной маневренности в городских условиях. На нем без труда можно добраться до места учебы, работы или отдыха, приятно просто покататься с друзьями, или проехать на рыбалку. Благодаря узким габаритам водители скутеров никогда не стоят в пробках. Обслуживание малого «железного коня» обходится гораздо дешевле мотоцикла или автомобиля. Но как не запутаться в различных характеристиках этой техники и подобрать аппарат подходящий пользователю по весу, росту и предпочтениям проходимости? Развернутый ответ на этот вопрос предоставлен здесь.
Все самоделки
Если у вас есть старый но не убиваемый Японский скутер, который в отличии от гнилого Китайца не блещет хромом, но как никто достоин выглядеть красиво и достойно. Поэтому давайте придадим глушителю новый вид.
Нам понадобятся очень простые материалы:
- Небольшой лист тонкой нержавейки, толщиной 0.4-1 мм.
- Отрезок рулонного термостойкой звукоизоляции, толщиной ~5 мм (асбест или др.)
Инструменты:
- Сварочный полуавтомат.
- Болгарка с тонким диском 1 мм.
Лирическое отступление.
Со временем даже у самых именитых производителей мототехники, в моем случае это Хонда, происходит полная закупорка глушителя выхлопным нагаром, после чего мотор полностью перестает заводиться и у нас остается только два варианта, покупать новый Китайский глушитель или разбирать и чистить старый.
Но так как Китайские глушители в большинстве случаев просто пустая и тонкая банка, в которой совершенно отсутствует система обратного резонанса волны, а это для двухтактного мотора приговор на потерю мощности до 50% и как следствие, скутер полностью перестает ездить!
Поэтому — всем рекомендация, выбирать второй вариант — чистку, а не замену, ну если только не на Оригинал!
Во время распиловки банки глушителя для чистки, по безвыходности, приходится удалять внутренний стекловолоконный шумаизолятор корпуса, после этого звук работающего скутера становится более громкий и противный (звонкий), резонирует банка корпуса, а также внешний вид глушителя страдает и уже не такой аккуратный как прежде.
Поэтому, данный тюнинг убивает сразу двух «зайцев», декоративное украшение глушителя и дополнительная шумаизоляция, которая полностью возвращает уровень шума к норме нового.
Изготовление и сборка.
Откручиваем четыре гайки и снимаем глушитель.
Замеряем длину окружности глушителя и его длину между сварочными швами.
К полученным размерам окружности прибавляем 2-3 см. для стыка, а к ширине прибавляем 2 см. на загибы. Из тонкой нержавеющей стали вырезаем расчитанный прямоугольник.
С широких сторон делаем загибы 5 — 6 мм. Достаточно положить на уголок, зафиксировать двумя струбцинами и простучать молотком.
Сразу полируем поверхность, например пастой ГОЕ.
Тонким 1мм. диском делаем запилы на всю высоту загиба, с шагом 5 мм.
Убираем острые края и заусеницы.
По получившимся размерам вырезаем отрез шумаизолятор (например асбест. ткать, стеклоткань или др.), чтобы она плотно входиал внутрь между загибами и длиной равной длине окружности банки глушителя.
Этот «бутерброд» оборачиваем вокруг банки глушителя, так чтобы стык был внутрь к колесу.
Для удобства сжимаем и закрепляем на хомуты или другие крепежи (например; резиновые кольца, ремни).
Производим точечную сварку.
Удаляем крепеж и устанавливаем глушитель обратно на скутер.
Заводим!, наслаждаемся как тихо работает и любуемся блеском нового глушака!
Как сделать прямоток на скутере
Вам понадобится
- – болгарка;
- – сверло;
- – молоток;
- – сетка или трубка с отверстиями;
- – стекловолокно;
- – термоустойчивая краска.
Инструкция

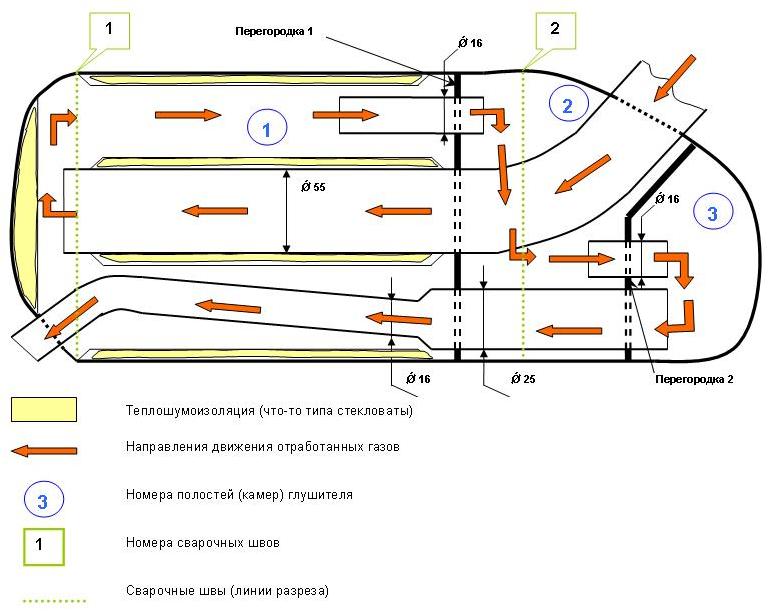

Для начала снимите декоративные защитные пластины и глушитель, открутив четыре болта. Разрежьте его с конца по кругу с помощью болгарки или ножовки по металлу. Теперь необходимо найти и высверлить точки сварки сверлом, используя сначала тонкое, а потом сверло более крупного диаметра. Выбейте молотком заднюю стенку и достаньте перфорированную сетку, которая находится в передней части.
Оставьте корпус от старого глушителя. Изготовьте центральную трубу из трубки или сетки с большим количеством отверстий. Дыры в трубе можно сделать на сверлильном станке. В качестве набивки используйте стекловолокно. Сначала необходимо скрепить все части глушителя несколькими точками сварки. Если при его запуске все работает нормально, сделайте капитальное крепление.
Изготовьте фиксатор для сетки, используя трубу подходящего размера. Приварите фиксатор и вставьте сетку внутрь. С другой стороны сетка фиксируется трубкой, которая является одновременно выходной. Очень плотно забейте стекловолокно между корпусом и сеткой, чтобы внутренности глушителя со временем не вылетели наружу. Саму трубку обмотайте асбестом или любым другим огнестойким материалом.
Окончательно собрав глушитель, зачистите, обезжирьте его и покрасьте специальной краской. Места соединения глушителя желательно заделать герметиком.
Видео по теме
https://youtube.com/watch?v=ob5fOdCc3Dk
Обратите внимание
Распиливать глушитель нужно очень аккуратно, чтобы не повредить перегородку и трубки, которые находятся внутри. При распиливании обязательно пользуйтесь специальными очками, чтобы не повредить глаза.
Полезный совет
Вместо стекловолокна, набивку можно сделать из каолиновой ваты. Она не горит и не плавится даже при температуре 1300 градусов. От материала набивки, диаметра перфорированной трубки, а также длины глушителя зависит звук выхлопа.
- Прямоток на скутер своими руками в 2018
- как сделать прямоток на мопед в 2018
Есть ли достоинства у прямотока?
Почему некоторые мотоциклисты отчаянно хотят увеличить громкость своего коня? Их классический аргумент: «Громкий выхлоп спасает жизнь». Этот аргумент работает в эпизодических ситуациях, которые типичны для наших дорог, однако не существует научного доказательства пользы громкого выхлопа при избегании аварий.
Кроме того, этот аргумент предполагает правильное поведение участников движения, когда они слышат мотоциклетный рёв. Но это крайне рискованное предположение: водитель может испугаться громкого рёва рядом с собой и повести себя совсем не так, как от него ожидается, что может быть опасным для мотоциклиста. Громкий выхлоп может быть заметен, но вряд ли будет более эффективным средством для предотвращения ДТП, чем навыки безопасной езды вкупе со светоотражающими элементами на экипировке и обязательным шлемом на голове.
Даже если аргумент «Громкий выхлоп спасает жизнь» работает в некоторых ситуациях, этого не хватает для компенсации неприятных ощущений от него. Честно говоря, многие мотоциклисты используют прямоток для привлечения внимания и показания собственной «крутости», не заботясь ни о своей безопасности, ни об окружающих.
Такое оправдание использования прямотока слишком эгоистично, не находите? На одной чаше весов веселье мотоциклистов, на другой – спокойствие окружающих
Что же из этого наиболее важно?
Есть ли достоинства у прямотока?
Почему некоторые мотоциклисты отчаянно хотят увеличить громкость своего коня? Их классический аргумент: «Громкий выхлоп спасает жизнь». Этот аргумент работает в эпизодических ситуациях, которые типичны для наших дорог, однако не существует научного доказательства пользы громкого выхлопа при избегании аварий.
Кроме того, этот аргумент предполагает правильное поведение участников движения, когда они слышат мотоциклетный рёв. Но это крайне рискованное предположение: водитель может испугаться громкого рёва рядом с собой и повести себя совсем не так, как от него ожидается, что может быть опасным для мотоциклиста. Громкий выхлоп может быть заметен, но вряд ли будет более эффективным средством для предотвращения ДТП, чем навыки безопасной езды вкупе со светоотражающими элементами на экипировке и обязательным шлемом на голове.
Даже если аргумент «Громкий выхлоп спасает жизнь» работает в некоторых ситуациях, этого не хватает для компенсации неприятных ощущений от него. Честно говоря, многие мотоциклисты используют прямоток для привлечения внимания и показания собственной «крутости», не заботясь ни о своей безопасности, ни об окружающих.
Такое оправдание использования прямотока слишком эгоистично, не находите? На одной чаше весов веселье мотоциклистов, на другой – спокойствие окружающих
Что же из этого наиболее важно?
Глушитель саксофон на скутер своими руками
Даже при минимальном тюнинге скутера нужно задуматься об установке резонансного выхлопа. Принцип действия и обзор саксофонов, как называют в народе такие глушители, мы приведем в другой статье.
Резонансный глушитель саксофон — вещь не дешевая и не каждому по карману. Соответственно у скутеристов возникает желание сэкономить и сделать такую выхлопную трубу собственными силами. В данной статье Вы узнаете как сделать примитивный самодельный саксофон на примере скутера Yamaha Jog. Почему примитивный? Потому, что при этом методе мы не будем вести расчёты резонатора (для этого требуется специальная программа), а просто воспользуемся чертежом глушителя саксофона.
Как сделать глушитель Yamaha Jog саксофон
Итак, приступим. Для изготовления саксофона нам потребуется металл, толщиной приблизительно 1,2 мм. Его нужно покроить согласно размерам, указанным на чертеже (Вы можете подгонять эти размеры ближе к своим параметрам). Чтобы точно погнуть метал мы вытачиваем деревянную болванку по размерам (такой себе деревянный глушитель получился) и уже по этой форме гнем сталь. После тщательной подгонки заготовки свариваем стыки полуавтоматической сваркой. Зачищаем деталь любыми доступными способами.
Также выгибаем муфлер и трубу глушителя. С одной стороны завариваем полностью, а с другой стороны на заклёпках (для замены наполнителя, тут стекловата). После сварочных работ все элементы проверяем на герметичность — пропусков не должно быть, конечно.
Шлифуем все детали и красим. В данном случае муфлер окрашен порошковой краской, а все остальное — простой акриловой краской.
Крепления на муфлере сделаны из нержавеющей стали.
И вот результат нашей кропотливой роботы — копия саксофон Tecnigas. Не плохо, правда?
Еще лучше смотрится саксофон на скутере.
После установки такого глушителя может понадобится регулировка карбюратора скутера, настройка трансмиссии в целом и вообще двигателя.
