Промывка топливной системы дизеля своими руками
Появление первых симптомов загрязнения форсунок требует от автовладельца не только диагностики неисправности, но и проведения комплекса мероприятий по промывке топливной системы.
От своевременности выполнения этой работы зависят будущие расходы автовладельца. Хроническое загрязнение приводит к поломке дорогостоящих деталей и необходимости их замены.
Самостоятельная очистка топливной системы дизельного двигателя чаще всего производится с применением специальных присадок, которые добавляются в топливный бак, смешиваются с горючим и обеспечивают качественную очистку от различного «мусора».

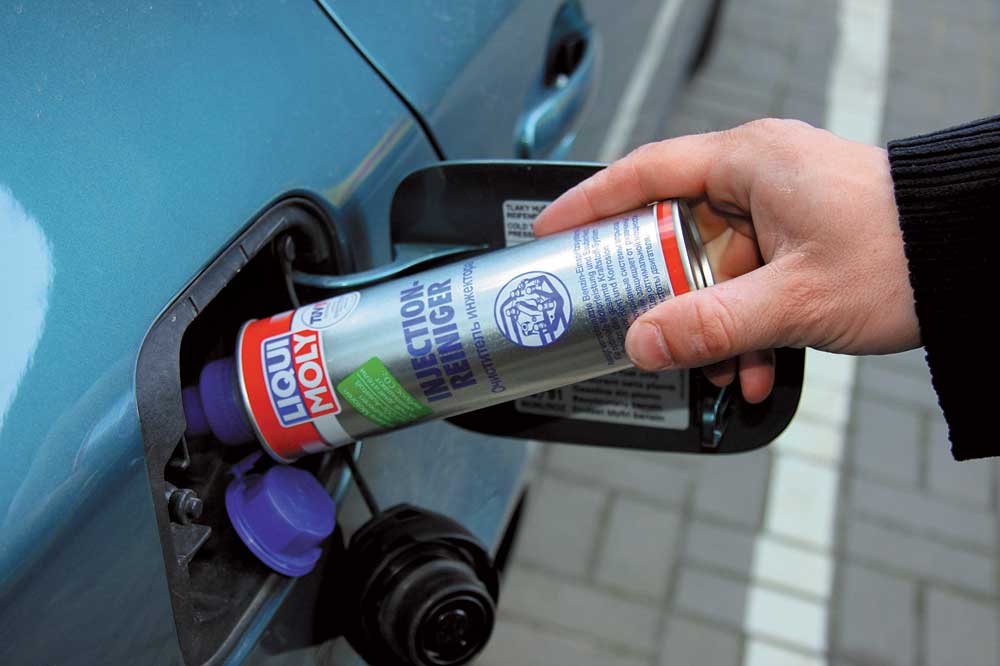

После применения присадки можно использовать автомобиль в обычном режиме, будучи уверенным в эффективном действии изделия.
Промывочный состав смешивается с горючим, проходит весь путь по топливной системе дизеля, подается к форсункам и в цилиндры, где сгорает под действием давления.
Для получения результата желательно отдавать предпочтение изделиям известных брендов.
Экономия в этом вопросе может привести к отсутствию результатов или еще большому загрязнению системы.
Специалисты отмечают, что такой способ малоэффективен, ведь убрать 100% загрязнений не получится.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое электромагнитный клапан холостого хода
Но с определенным процентом «мусора» присадка справляется, устраняя главные признаки неисправности — рост расхода топлива, уменьшение динамики и падение мощности двигателя.
Хороший результат дает регулярное применение присадок, выполняющих профилактическую функцию. В результате топливная система длительное время сохраняется чистой, а в ее промывке на СТО нет необходимости.
Если автовладелец длительное время не обслуживал систему, убрать стойкие загрязнения вряд ли получится. В такой ситуации лучше обратиться на сервис, где очистка производится с помощью специального оборудования.
Нельзя не отметить еще ряд способов промывки форсунок дизеля. Один из них — демонтаж изделий для их прямой очистки посредством имитации работы.
Такой вариант подходит для двигателей старого образца, но в случае с новыми дизельными моторами он опасен. Главный риск заключается в сложности демонтажа форсунки. Даже если последнюю и получится снять, остается высокий риск повреждения устройства.
В итоге придется покупать новую деталь, стоимость которой в несколько раз перекроет экономию самостоятельной замены.
Существует еще один вариант очистки — применение промывочной жидкости.
Ниже рассмотрим принцип выполнения работы на примере состава от производителя Wynns.
Алгоритм действий:
- Берите пару бензиностойких шлангов, имеющих длину 70-80 см. Диаметр одной трубки должен быть 0,8 см, а второй — 1,0 см.
- Снимите родные трубки с ТНВД и наденьте на их места приобретенные изделия. Вторые края шлангов поставьте в емкость с залитым в нее средством.
- На более толстую трубку, которая подает жидкость в ТНВД, поставьте стандартный фильтр с Жигулей. При этом будьте внимательны — шланг должен доставать до дна емкости, чтобы исключить захват воздуха. При этом сама бутылка должна закрепляться под капотом.
- Заведите двигатель и оставьте его поработать в течение 15 минут на ХХ. После этого несколько раз нажмите на педаль акселератора, выждите еще 3-4 минуты и глушите мотор.
- Подождите 15-20 минут, пока жидкость полностью не остынет, а отложения не отстанут от поверхности.
- Проводите рассмотренные выше процедуры до момента, пока не кончится состав для промывки.
Внимательно следите за наличием смеси. Нельзя допустить, чтобы дизельный мотор заглох из-за нехватки жидкости. На многих современных авто во внутренней части ТНВД установлена электроника, охлаждаемая топливом.
В случае дефицита промывочной жидкости или горючего она может пострадать. Чтобы оптимизировать промывку, можно сделать специальный змеевик и опустить его в ведро для обеспечения качественного охлаждения жидкости.
После выработки состава верните топливные трубки на прежние места и заведите мотор. Как только работа дизельного двигателя нормализуется, глушите его.
Работа по самостоятельной промывке топливной системы завершена, а автомобиль готов к эксплуатации.
Будьте осторожны и помните об опасности рабочей жидкости. Она помогает отмыть руки, но после ее применения желательно обдать кожу чистой водой и смазать кремом.
Если ТНВД машины сильно загрязнен, рекомендуется взять две банки с жидкостью, после чего действовать по описанном выше алгоритму. Выработайте содержимое банки до конца, чтобы мотор не заглох.
После этого глушите дизельный двигатель, и на следующий день выполняйте ту же манипуляцию, но уже с применением второй банки.
По завершении работы остается все вернуть на место.
Тандемный насос
На двигателях 1.9 TDI с насос-форсунками используется сдвоенный насос с вакуумной секцией и секцией подкачки топлива. Внутренняя секция – вакуумная, а наружная – топливаная. Чаще всего этот насос требует замены ремкомплекта прокладок для устранения течи топлива.
Также немало случаев связано с попаданием топлива в вакуумную секцию. А оттуда топливо попадает в систему смазки двигателя. В результате масло разбавляется дизтопливом, уровень «жидкости» в поддоне растет. Также нередко случается и обратная ситуация, когда масло примешивается к топливу. На это явно указывает черный цвет топливного фильтра при его замене.
Эти проблемы со смешиванием топлива и масла устраняются располовиниванием тандемного насоса и заменой сальника его вала. Данный сальник – не единственная причина увеличения уровня масла в поддоне двигателя с насос-форсунками.
На вакуумной секции расположен неудачный штуцер, который просто завальцован. С годами завальцовка ослабевает, штуцер начинает болтаться, а создаваемый вакуум исчезает либо не достигает необходимого разряжения в 0,6-0,8 бар. При работе двигателя по штуцеру слышно шипение. Разумеется, появляются неполадки во всех узлах, зависящих от вакуума. В том числе ослабевают тормоза.
В этом случае насос придется менять. Либо пытаться заварить штуцер. Сварка аргоном будет дорогой и не всегда удачной. В ряде случаев удается обойтись «холодной сваркой».
Секция подкачки представляет собой роторный насос с парой лопаток-шиберов, которые прижимаются к ротору пружинами. Нередко эти пружины разрушаются и высыпаются в полость насоса подкачки. Попадая под подвижные элементы, они наносят самые различные повреждения. Но до этого двигатель будет неуверенно заводиться, т.к. требуемое давление подачи до 7 бар будет создаваться медленно. То есть, после нескольких оборотов коленвала.
Отремонтировать секцию подкачки непросто, т.к. пружины нужно подбирать, отдельно они не продаются.
Выбрать и купить тандемный насос для двигателя Volkswagen 1.9 TDI или 2.0 TDI вы можете в нашем каталоге контрактных запчастей.

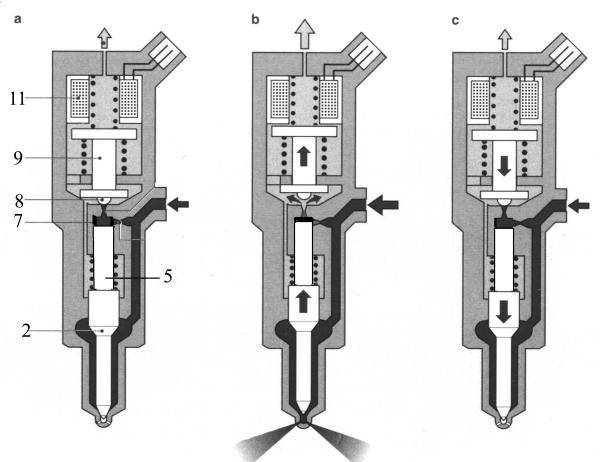

Электромеханическая дизельная форсунка
Дальнейшее развитие систем топливоподачи дизельного ДВС привело к появлению форсунок, в которых солярка подается в цилиндры посредством электромеханических форсунок. В таких инжекторах игла форсунки открывает и закрывает доступ к распылителю не под воздействием давления топлива и противодействия силе пружины, а при помощи специального управляемого электромагнитного клапана. Клапан контролируется ЭБУ двигателя, без соответствующего сигнала которого горючее не попадет в распылитель.
Блок управления отвечает за момент начала топливного впрыска и длительность подачи топлива. Получается, ЭБУ дозирует солярку для дизеля путем подачи на клапан форсунки определенного количества импульсов. Параметры импульсов напрямую зависят от того, с какой частотой вращается коленчатый вал двигателя, в каком режиме работает дизельный мотор, какая температура ДВС и т.д.
В системе питания Common Rail электромеханическая форсунка может за один цикл реализовать подачу топлива посредством нескольких раздельных импульсов (впрысков). Топливный впрыск за цикл осуществляется до 7 раз. Давление впрыска также значительно повысилось сравнительно с предыдущими системами.
Благодаря дозированной высокоточной подаче давление газов на поршень в результате сгорания смеси растет плавно, сама топливно-воздушная смесь равномернее распределяется по цилиндрам дизеля, лучше распыляется и полноценно сгорает.
Дальнейшее видео наглядно иллюстрирует принцип работы электромеханической форсунки на примере бензинового двигателя. Главное отличие заключается в том, что давление топлива в дизельной форсунке значительно выше.
https://youtube.com/watch?v=sF2BjldN0qI
Указанный подход позволил окончательно переложить задачу по управлению впрыском с форсунок и ТНВД на электронный блок. Электронный впрыск работает намного точнее, дизель с подобными решениями стал еще более мощным, экономичным и экологичным. Разработчикам удалось значительно снизить вибрации и шумы в процессе работы дизельного агрегата, повысить общий ресурс ДВС.
Диагностика форсунок в домашних условиях
С определённой степенью точности вычислить неисправный прибор можно и в условиях гаража. Для начала надо определить конкретное местоположение подозрительной форсунки.
Обороты работающего на холостом ходу дизеля выставляются и фиксируются такими, чтобы его неравномерность работы проявлялась максимально отчётливо. Затем одним из подходящих способов с форсунки снимается давление топлива, для чего ослабляется крепление подводящего штуцера. Исправный инжектор вызовет при этом куда более заметную реакцию двигателя, чем имеющий отклонения в работе.
У электромагнитной форсунки можно измерить сопротивление обмотки соленоида с помощью мультиметра. Значение его может составлять от единиц Ом до двух десятков, более точно можно узнать из документации на конкретный прибор. В любом случае, обрыв будет означать полную неисправность катушки.
На простейших гидромеханических форсунках можно замерить давление начала открытия клапана при помощи тройника, манометра и контрольной заведомо исправной детали. Возможны изменения в калибровках пружины, что вызовет отклонение угла впрыска.
Проверка на перелив (слив в обратку)
В системе Common Rail управление впрыском производится при помощи специального обратного клапана, открытие которого создаёт необходимый перепад давлений на штоке основного клапана, в результате чего он также открывается и производит подачу в цилиндр.
Износ и загрязнение приводит к тому, что в обратную магистраль поступает слишком много топлива, и давление в рампе падает. Мотор запускается с большим трудом.
Для проверки со всех форсунок снимаются шланги обратки, а вместо них устанавливаются обычные прозрачные колбы медицинских шприцев с трубочками от систем капельниц. При работе мотора на холостых оборотах исправные форсунки выделяют в обратку совсем немного топлива, обычно это единицы миллилитров в минуту.
Неисправная выдаст в разы больше, конкретное значение зависит от типа прибора и двигателя, но если хотя бы превышение над исправными будет трехкратным или более, форсунка подлежит ремонту или замене.
Диагностический стенд
Хороший профессиональный стенд проверки инжекторов содержит набор плановых тестов, которые помимо экспресс-диагностики способны определить более тонкие неисправности.
Простейшая стендовая проверка производится на удержание форсункой рабочего давления, а также на возможные её загрязнения и износы. Визуально оценивается форма факела при распылении калиброванной жидкости. Определяются базовые способности прибора, при невыполнении которых инжектор однозначно бракуется.
Более сложные тесты определяют соответствие проверяемой детали на работу во всех режимах от холостого хода до максимальной мощности, проверяют быстродействие клапанов в режимах предварительного впрыска, а также состояние обратных клапанов.
Только так можно оценить общее состояние и возможность уложиться в действующие нормы по экологичности выхлопа, а также предсказать остаточный ресурс. Результатом работы профессионального стенда станет кодирование условного состояния форсунки.
Специальные приборы
Отдельные функции инжекторов можно проверять и специализированными установками.
Например, гидромеханические форсунки можно протестировать прибором, создающим давление топлива, при котором клапан должен открываться, и убедиться, что оно находится в заданных рамках. Устройство содержит ручной насос и манометр.
Есть и более сложные конструкции, как входящие в состав дизель-тестеров, так и автономные. Они обычно снабжены ручным или электрическим ТНВД, гидроаккумулятором, измерительной аппаратурой, прозрачными колбами для визуального контроля. Вполне доступны для самостоятельного изготовления.
Проверка дизельных форсунок на перелив (слив в обратку)
По мере износа дизельных форсунок со временем возникает проблема, связанная с тем, что топливо из них попадает обратно в систему, из-за чего насос не может нагнетать нужного рабочего давления. Следствием этого может быть проблемы с запуском и работой дизельного двигателя.
Перед проверкой вам необходимо будет купить медицинский шприц объемом 20 мл и систему для капельниц (для подключения шприца вам понадобится трубочка длиной 45 см). Чтобы найти форсунку, которая скидывает в обратку больше топлива, чем ей положено, необходимо воспользоваться следующим алгоритмом действий:
- вынуть поршень из шприца;
- на запущенном двигателе с помощью системы подключить шприц к “обратке” форсунки (трубочку вставить в горлышко шприца);
- в течение двух минут держать шприц, чтобы в него набиралось топливо (при условии что оно будет набираться);
- повторять процедуру поочередно для всех форсунок либо соорудить систему для всех сразу.
На основании информации о количестве топлива в шприце можно сделать соответствующие выводы:
Проверка перелива в обратку
- если шприц пустой — значит, форсунка полностью исправна;
- количество топлива в шприце объемом от 2 до 4 мл также в пределах нормы;
- в случае, если объем топлива в шприце превышает 10. 15 мл, это означает, что форсунка частично или полностью вышла из строя, и ее необходимо заменить/отремонтировать (если льет 20 мл, то ремонтировать бесполезно, поскольку это говорит об износе седла клапана форсунки), так как она не держит давление топлива.
Однако такая простая проверка без гидростенда и тест плана не дает полной картины. Ведь на самом деле при работе двигателя количество сбрасываемого топлива зависит от многих факторов, она может быть забита и её нужно чистить или она подвисает и требуется в ремонте либо замене. Поэтому данный способ проверки форсунок на дизеле в домашних условиях позволяет лишь судить лишь об их пропускных способностях. В идеале количество пропускаемого ими объема топлива должно быть одинаковым и находиться в пределах до 4 мл за 2 минуты.
Точный объем топлива, которое может подавать в обратную магистраль вы можете найти в мануале своего автомобиля или двигателя.
Для того, чтобы форсунки эксплуатировались как можно дольше, заправляйтесь качественным дизельным топливом. Ведь оно напрямую зависит от на работу всей системы. Кроме этого, ставьте оригинальные топливные фильтры и не забывайте вовремя их менять.
Ремонт дизельных форсунок
Загрязнение каналов внутри форсунки, по которым проходит топливо, способствует ухудшению распыления топлива и нарушению образования воздушно-топливной смеси. Максимально равномерную пульверизацию нарушают смолы, содержащиеся в соляре. Проблему нарушения подачи топлива форсунками помогает устранить промывка. Данная процедура обеспечивает удаление загрязнений внутри топливных каналов. Для ее осуществления применяются следующие способы:
1. Чистка при помощи ультразвука. Эффективный способ удаления грязи, который проводится на специальном оборудовании. Снятые форсунки помещают в специальную жидкость и воздействуют ультразвуковыми колебаниями, при которых грязь в сопле разрушается в течение короткого времени.
2. Промывка топливом, содержащим специальные присадки. Наиболее популярен среди автолюбителей, так как не требует применения дорогого оборудования. Представляет собой добавление присадки в топливо, которое при прохождении через форсунку будет растворять отложения. Эффективность метода не доказана.
3. Промывка на стенде при помощи специальных жидкостей. Очищение происходит при высоком давлении за счет циркуляции. Способ отличается надежностью и высокой эффективностью.

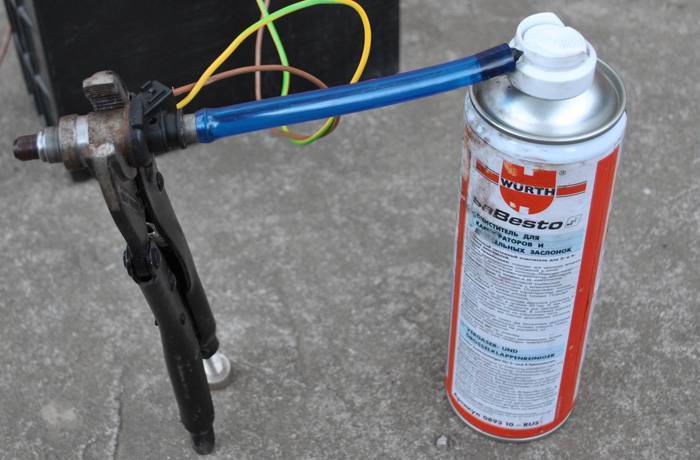

4. Ручная промывка, при которой имитируется работа форсунки. Достаточно эффективный и недорогой способ, не требующий применения специального оборудования. Для его проведения форсунки демонтируют вместе с рейкой и фиксируют над емкостью. Подача очищающей жидкости производится по прозрачной силиконовой трубке. Дозатор форсунки активируют электрическим током, подведенным по проводам от аккумулятора. Полная очистка происходит после 5-10 мин. распыления жидкости. Сам процесс состоит из следующих этапов:
- С форсунки снимают фильтры и резиновые уплотнители, чтобы под воздействием жидкости они не вышли из строя;
- Организуют герметичное соединение баллона с жидкостью и форсунок через силиконовую трубку;
- Подводят электропитание от аккумулятора с помощью пары проводов;
- К разрыву одного провода подводят кнопку для размыкания цепи, второй провод оставляют целым;
- При нажатии кнопки происходит впрыск, который продолжается до момента равномерного распыления струй жидкости.
Достаточно часто некачественный впрыск происходит по причине засорения или износа сопел форсунки, что достаточно хорошо видно в процессе диагностики неисправностей. Для устранения поломки корпус детали разбирают и тщательно промывают в керосине, наружный нагар удаляют деревянным скребком, а отверстия прочищают мягкой стальной проволокой, диаметр которой меньше отверстия сопла. При увеличении размера сопла более чем на 10 %, или разнице в диаметре отверстий на 5%, распылитель заменяют на новый.
Иногда форсунка может давать течь, которую возможно устранить притиркой иглы к седлу. Течь может возникать и при нарушении уплотнения в торце иглы (уплотняющем конусе). Притирка производится разведенной в керосине пастой ГОИ, при которой избегают ее попадания в зазор между направляющей и самой иглой. После притирки все делали промывают в керосине или чистом дизтопливе, продувают сжатым воздухом, и после сборки снова тестируют на герметичность.
Что бы ваши форсунки служили долго, используйте фильтр дизельного топлива тонкой очистки.
Устройство форсунки
По сути, современная форсунка представляет собой клапан на базе электромагнита с программным управлением. Она включает в себя следующие конструктивные элементы:
- резиновая прокладка;
- фильтр;
- коннектор;
- индукционная катушка с подвижным сердечником, управляемый ЭБУ;
- возвратная пружина сердечника;
- входной коллектор;
- распылительная игла;
- сопло.
Находятся форсунки на головке цилиндроблока. Сколько их там, зависит от общего количества цилиндров, так как для каждого требуется по одной. В подавляющем большинстве легковых автомобилей их 4.
Что касается схемы расположения, то в большинстве «легковушек» форсунки выстроены в один ряд и закреплены на полой металлической трубке, по которой в них и поступает топливо.
Узнать, есть ли форсунки в конкретном двигателе и где они расположены проще всего прочитав технический паспорт транспортного средства.
До того, как форсунки начали использовать на инжекторных двигателях совместно с блоком управления, они имели несколько другое устройство. Вместо индукционной катушки с подвижным сердечником в них стоял клапан высокого давления, который срабатывал после нагнетания горючего топливным насосом при достижении определенного давления. Подобные устройства до сих пор используются на некоторых моделях дизельных двигателей.
Перспективы развития
Благодаря последним разработкам есть возможность использовать до семи впрысков за один рабочий такт форсунки. За счет этого вырисовываются новые возможности для увеличения мощности двигателя, снижения его шумности и создаются условия для более точного контроля отработанных газов.
На сегодняшний день производители разрабатывают системы common rail с рабочим давлением до 2500 bar. Максимальное давление в таких форсунках достигается не в топливной рейке, а в самой форсунке. Они оборудованы небольшим гидроусилителем давления и двумя электромагнитами для точного контроля момента и количества подаваемого топлива. Это позволит увеличить давление впрыска и КПД топливной системы.
Ждем с нетерпением эти форсунки у себя в мастерской…
Функции и виды форсунок
Топливная форсунка, или инжектор, представляет собой своеобразный клапан, работа которого контролируется блоком управления (ЭБУ) двигателя. Это позволяет подавать топливо, находящееся под высоким давлением, строго ограниченными порциями и в заданный момент времени. В зависимости от типа системы впрыска форсунка может устанавливаться в различных местах. Так, при моновпрыске она располагается перед дросселем во впускном трубопроводе. В системе с распределенным впрыском форсунки устанавливаются в ГБЦ перед клапанами. При этом для каждого цилиндра предусматривается свой отдельный инжектор. В двигателях с непосредственным впрыском форсунки находятся в верхней части цилиндра, подавая топливо сразу в камеру сгорания.
По способу управления (типу привода) инжекторы разделяют на следующие типы:
- механические;
- электромагнитные;
- электрогидравлические;
- пьезоэлектрические.
Устройство механической форсунки
Механические форсунки применяются на дизелях. Принцип их работы основан в воздействии усилия давления топлива на запорную пружину. Когда давление в системе выше сопротивления пружины, игла поднимается и происходит впрыск. После того как давление падает, игла возвращается в исходное положение. Стоит отметить, что давление таких форсунок дизельных двигателей очень низкое, а потому они редко применяются в современном автомобилестроении.
Электромагнитные и гидромеханические инжекторы могут иметь:
- клапан форсунки со сферическим профилем;
- штифтовой клапан;
- дисковый клапан.
Как устроена электромагнитная форсунка двигателя
Такой тип инжекторов используется преимущественно в бензиновых системах, включая двигатели с непосредственным впрыском. По функциональному назначению электромагнитные форсунки разделяются на пусковые (например, в системе «K-Jetronic») и рабочие. Последние могут быть центральными (выполняют точечный впрыск) и индивидуальными (распределяют топливо по цилиндрам).
Рекомендуем: Какой срок службы у автомобильного аккумулятора
Чистка форсунок дизеля
Наличие отложений в канале и распылителе форсунки приводит к нарушению формы факела распыливания и уменьшению её пропускной способности. Типичными симптомами проявления данной неисправности являются:
— ухудшение пусковых характеристик двигателя (особенно в холодное время года); подёргивания и провалы при ускорении и на переходных режимах; — ухудшение динамики и уменьшение мощности двигателя; — увеличение расхода топлива; — ухудшение равномерности работы двигателя на холостом ходу (необязательно).
Игнорирование перечисленных симптомов и продолжение эксплуатации автомобиля вызывает следующие последствия:
— перегрев и повреждение нейтрализатора выхлопных газов; — пробой изоляции высоковольтных компонентов системы зажигания (провода, наконечники, катушки, бегунок распределителя и т.п.); — повреждение деталей ЦПГ вследствие возникновения очагов детонации (в большей степени характерно для турбированных двигателей).
Чистка форсунок дизеля
Выполнить очистку форсунок дизельного двигателя можно самостоятельно. Работы необходимо выполнять в чистоте и при хорошем освещении. Для этого форсунки снимают и промывают либо в керосине, либо в дизельном топливе без примесей. Перед обратной сборкой нужно обдуть форсунку сжатым воздухом.
Также важно проверить качество распыления топлива, то есть форму “факела” форсунки. Для этого существуют специальные методики. В первую очередь нужен испытательный стенд
Там подключают форсунку, подают на нее топливо и смотрят на форму и силу струи. Зачастую для испытаний используют чистый лист бумаги, который подкладывают под нее. На листе будут отчетливо видны следы попадания топлива, форма факела и другие параметры. В соответствии с этой информацией можно будет в дальнейшем провести необходимые корректировки. Для чистки сопла иногда используют тонкую стальную проволоку. Ее диаметр должен быть минимум на 0,1 мм меньше, чем диаметр непосредственно сопла
В первую очередь нужен испытательный стенд. Там подключают форсунку, подают на нее топливо и смотрят на форму и силу струи. Зачастую для испытаний используют чистый лист бумаги, который подкладывают под нее. На листе будут отчетливо видны следы попадания топлива, форма факела и другие параметры. В соответствии с этой информацией можно будет в дальнейшем провести необходимые корректировки. Для чистки сопла иногда используют тонкую стальную проволоку. Ее диаметр должен быть минимум на 0,1 мм меньше, чем диаметр непосредственно сопла.
Если диаметр сопла увеличен в диаметре на 10 или более процентов, то он подлежит замене. Также распылитель заменяют в случае, если разница в диаметрах отверстий будет более 5%.
Ремонт дизельных форсунок
Загрязнение каналов внутри форсунки, по которым проходит топливо, способствует ухудшению распыления топлива и нарушению образования воздушно-топливной смеси. Максимально равномерную пульверизацию нарушают смолы, содержащиеся в соляре. Проблему нарушения подачи топлива форсунками помогает устранить промывка. Данная процедура обеспечивает удаление загрязнений внутри топливных каналов. Для ее осуществления применяются следующие способы:
1. Чистка при помощи ультразвука. Эффективный способ удаления грязи, который проводится на специальном оборудовании. Снятые форсунки помещают в специальную жидкость и воздействуют ультразвуковыми колебаниями, при которых грязь в сопле разрушается в течение короткого времени.
2. Промывка топливом, содержащим специальные присадки. Наиболее популярен среди автолюбителей, так как не требует применения дорогого оборудования. Представляет собой добавление присадки в топливо, которое при прохождении через форсунку будет растворять отложения. Эффективность метода не доказана.
3. Промывка на стенде при помощи специальных жидкостей. Очищение происходит при высоком давлении за счет циркуляции. Способ отличается надежностью и высокой эффективностью.
4. Ручная промывка, при которой имитируется работа форсунки. Достаточно эффективный и недорогой способ, не требующий применения специального оборудования. Для его проведения форсунки демонтируют вместе с рейкой и фиксируют над емкостью. Подача очищающей жидкости производится по прозрачной силиконовой трубке. Дозатор форсунки активируют электрическим током, подведенным по проводам от аккумулятора. Полная очистка происходит после 5-10 мин. распыления жидкости. Сам процесс состоит из следующих этапов:
- С форсунки снимают фильтры и резиновые уплотнители, чтобы под воздействием жидкости они не вышли из строя;
- Организуют герметичное соединение баллона с жидкостью и форсунок через силиконовую трубку;
- Подводят электропитание от аккумулятора с помощью пары проводов;
- К разрыву одного провода подводят кнопку для размыкания цепи, второй провод оставляют целым;
- При нажатии кнопки происходит впрыск, который продолжается до момента равномерного распыления струй жидкости.
Достаточно часто некачественный впрыск происходит по причине засорения или износа сопел форсунки, что достаточно хорошо видно в процессе диагностики неисправностей. Для устранения поломки корпус детали разбирают и тщательно промывают в керосине, наружный нагар удаляют деревянным скребком, а отверстия прочищают мягкой стальной проволокой, диаметр которой меньше отверстия сопла. При увеличении размера сопла более чем на 10 %, или разнице в диаметре отверстий на 5%, распылитель заменяют на новый.
Иногда форсунка может давать течь, которую возможно устранить притиркой иглы к седлу. Течь может возникать и при нарушении уплотнения в торце иглы (уплотняющем конусе). Притирка производится разведенной в керосине пастой ГОИ, при которой избегают ее попадания в зазор между направляющей и самой иглой. После притирки все делали промывают в керосине или чистом дизтопливе, продувают сжатым воздухом, и после сборки снова тестируют на герметичность.
Что бы ваши форсунки служили долго, используйте фильтр дизельного топлива тонкой очистки.
