Устройство блока цилиндров двигателя: просто о сложном

Ремонт узлов автомобиля

Устройство блока цилиндров состоит из деталей, которые функционируют в агрессивных условиях, поэтому часто подвергаются поломке и износу.

Восстановление блока цилиндров двигателя состоит из таких операций:

№ работ	Выполняемые операции	Техническое оснащение.
1	Шлифовка поверхности упор подшипников коленчатого вала	Вертикально-фрезерный станок
2	Замена стертых втулок распредвала	Устройство для запрессовки
3	Восстановление резьбовых отверстий	Сверленое оснащение, набор сверл, лерка, плашка
4	Выпрессовка штифтов крепления	Специальный пресс
5	Расточка, ремонт крышки ЦПГ двигателя. Регулировка по плоскости, установка по отверстиям	Вертикально-фрезерный станок
6	Обработка корпуса под гильзы и расточка под упорные кромки	Вертикально-расточной станок
7	Расточка посадочных мест коренных подшипников	Горизонтально-расточной станок
8	Газо-термическое напыление на обработанные гнезда подшипников	Специальное технологическое оснащение
9	Двухконтурная расточка корпуса	Хонинговальный станок
10	Мойка мотора и прочистка масляных каналов	Оборудование для струйной мойки деталей.
11	Покраска блока	Краскопульт. Компрессор.

Ремонтирование блока цилиндров двигателя заканчивается контрольным осмотром на проверочной плите. С помощью щупа и индикаторных приспособлений проверяется жесткость установки и соосность крепления узлов в блоке цилиндров двигателя. После восстановление корпуса цилиндров двигателя проводится испытание на герметичность.

Сборка ГБЦ

Ремонт головки блока цилиндра двигателя выполняется по таким причинам:

• обрыв ремня приводного вала;
• деформация гбц вследствие перегрева;
• длительность строк службы;
• неправильная сборка после ремонта блока цилиндров агрегата.

Дефектовка деталей головки блока цилиндров двигателя

Восстановить дефекты можно следующими действиями:

• притирание клапанов;
• шлифуется головка блока цилиндров;
• проводится замена прокладок, ремней;
• растачиваются втулки, седла клапанов.

Послеремонтный контроль

После дефектовки головка блока цилиндров проходит покраску, проверяется давление в цилиндре.

Показатель, который указывает на эффективную работоспособность деталей устройства блока цилиндров двигателя — это компрессия.

Какое давление в цилиндрах двигателя разных марках.

Завершающий этап, покраска

Прежде чем покрасить блок цилиндров двигателя необходимо провести подготовительные операции, которые состоят из таких пунктов:

• очистка деталей от налипшей грязи, масла, нагара;
• удаление следов коррозии (если они есть);
• шлифовка загрязненных резьбовых каналов.

Головка блока цилиндров красится отдельно, чтобы не забились воздушные и масляные каналы.

Работа цилиндров не зависит от покраски, но она важна для защиты блока от загрязнения.

Чем покрасить мотор зависит от финансовых возможностей. Интернет магазины предлагают большое разнообразие средств, которыми можно обработать поверхность деталей после ремонта блока и цилиндров двигателя.

Показатели двигателей

Показателями двигателя называют величины, характеризующие его работу. Помимо конструктивных параметров, они зависят от особенностей и настроек систем питания и зажигания, степени износа деталей и пр.

Давление в конце такта сжатия (компрессия) является показателем технического состояния (изношенности) цилиндро-поршневой группы и клапанов.

Крутящий момент на коленчатом валу двигателя определяет силу тяги на колесах: чем он больше, тем лучше динамика разгона автомобиля. Равен произведению силы на плечо (рис. 3) и измеряется в Н·м (Ньютон на метр), ранее в кгс.м (килограмм-сила на метр).

Крутящий момент увеличивается с ростом: рабочего объема . Поэтому двигатели, которым необходим значительный крутящий момент, обладают большим объемом; давления горящих газов в цилиндрах, которое ограничено детонацией (взрывное горение бензо-воздушной смеси, сопровождаемое характерным звонким звуком. Ошибочно называется «стуком поршневых пальцев») или ростом нагрузок в дизелях.

Максимальный крутящий момент двигатель развивает при определенных оборотах (см. ниже), они вместе с его величиной указываются в технической документации.

Мощность двигателя — величина, показывающая, какую работу он совершает в единицу времени, измеряется в кВт (ранее в лошадиных силах). Одна лошадиная сила (л.с.) приблизительно равняется 0,74 кВт. Мощность равна произведению крутящего момента на угловую скорость коленвала (число оборотов в минуту, умноженное на определенный коэффициент).

Двигатели большей мощности производители получают увеличением: рабочего объема, что, в свою очередь, приводит к росту габаритов двигателя и ограничению допустимых максимальных оборотов из-за значительных сил инерции увеличившихся деталей; оборотов коленчатого вала, число которых ограничено инерционными силами и увеличением износа деталей. Высокооборотный двигатель одинаковой мощности (при прочих равных условиях — конструкции двигателя, технологии изготовления, применяемых материалах и т.д.) с низкооборотным обладает меньшим сроком службы, так как в среднем для одного и того же пробега его коленчатый вал будет совершать больше оборотов; давления в цилиндре путем повышения степени сжатия либо наддувом воздуха посредством турбо- или механических нагнетателей. Для применения наддува степень сжатия вынужденно уменьшают для предотвращения детонации (у бензиновых двигателей) и снижения жесткости работы (повышенные нагрузки в цилиндро-поршневой группе дизеля, сопровождаемые чрезмерным шумом) (у дизелей). Наддув позволяет, например, сохранить мощность при меньшем рабочем объеме.

Номинальная мощность — гарантируемая производителем мощность при полной подаче топлива на определенных оборотах. Именно она, а не максимальная мощность, указывается в технической документации на двигатель.

Удельный расход топлива — это количество топлива, расходуемого двигателем на 1 кВт развиваемой мощности за один час. Является показателем совершенства конструкции двигателя: чем расход ниже, тем более эффективно используется энергия сгорающего в цилиндрах топлива.

КАК РАБОТАЕТ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

В данном разделе рассматривается принцип работы двигателя внутреннего сгорания на примере одноцилиндрового бензинового мотора.

Главная часть двигателя внутреннего сгорания — это цилиндр с внутренней зеркальной поверхностью. Сверху на цилиндре установлена головка, которая является отдельной деталью и при необходимости снимается, например чтобы получить доступ к двигателю для проведения ремонтных работ (рис. 1.2).

Рис. 1.2. Двигатель со снятой головкой блока цилиндров.

Внутри цилиндра находится поршень. Внешне он напоминает обычный стакан, который перевернут вверх дном (именно дно поршня является его рабочей поверхностью). В процессе работы двигателя поршень внутри цилиндра перемещается вертикально вверх- вниз с высокой интенсивностью.

Снаружи по окружности поршня в отдельных канавках расположены поршневые кольца. Поршень прилегает к внутренней поверхности цилиндра неплотно. Поршневые кольца, во-первых, препятствуют попаданию вниз газа, образующегося при работе двигателя, во- вторых, не пропускают моторное масло в камеру сгорания, которая находится над поршнем и расположена над верхней мертвой точкой (о том, что это такое, рассказывается далее).

Поршень закреплен на шатуне с помощью специальной детали, которая называется поршневым пальцем. В свою очередь, шатун закреплен на коленчатом валу двигателя, а точнее — на кривошипе коленчатого вала (рис. 1.3). При сгорании рабочей смеси образующиеся газы оказывают сильное давление на поршень, который начинает двигаться вниз и через шатун передает свою энергию на коленчатый вал, что в результате вынуждает его вращаться.

Рис. 1.3. Поршень с шатуном.

На конце коленчатого вала имеется тяжелый металлический диск с зубьями, который называется маховиком. Основная его задача — обеспечить вращение коленчатого вала по инерции, что необходимо для подготовительных тактов рабочего цикла (о том, что такое «такты» и «рабочий цикл», будет рассказано далее).

Горючая смесь поступает в камеру сгорания через впускной клапан, а после сгорания продукты горения, которые представляют собой выхлопные газы, выходят из камеры сгорания через выпускной клапан. Оба клапана открываются в тот момент, когда их толкает соответствующий кулачок распределительного вала. Как только кулачок отходит назад (это происходит очень быстро, так как распределительный вал вращается с высокой скоростью), клапаны вновь плотно закрываются: их возвращают в исходное положение мощные пружины.

Примечание.

Распределительный вал двигателя приводится в действие коленчатым валом.

Свеча вкручивается непосредственно в головку блока цилиндров: для этого специально предназначено отверстие с резьбой. Свеча является источником искры, которая проскакивает между ее электродами, от нее в камере сгорания воспламеняется рабочая смесь. На каждый цилиндр двигателя приходится одна свеча (следовательно, у четырехцилиндрового двигателя имеется четыре свечи, у восьми-цилиндрового — восемь и т. д.).

При движении вверх-вниз поршень поочередно достигает двух крайних положений — верхнего и нижнего: в них он максимально удален от центральной оси коленчатого вала. Верхнее крайнее положение поршня называется верхней мертвой точкой, а нижнее — нижней мертвой точкой (соответственно ВМТ и НМТ). Расстояние между ВМТ и НМТ называется ходом поршня.

Пространство, которое остается над поршнем при его нахождении в ВМТ, называется камерой сгорания. Именно здесь воспламеняется и сгорает рабочая смесь. При этом возникает своеобразный «мини-взрыв», который сопровождается резким и сильным повышением давления, под воздействием которого поршень начинает двигаться вниз. Как раз в этот момент тепловая энергия превращается в механическую. При вертикальном движении вниз поршень через шатун толкает коленчатый вал, заставляя его вращаться. Образовавшийся крутящий момент передается на ведущие колеса автомобиля, которые и приводят машину в движение.

Объем в промежутке между ВМТ и НМТ называется рабочим объемом цилиндра. Если суммировать объем камеры сгорания (как указывалось, так называется пространство над ВМТ) и рабочий объем цилиндра, получится полный объем цилиндра. Сумма полных объемов всех цилиндров называется рабочим объемом двигателя.

По такому принципу работает двигатель внутреннего сгорания современного автомобиля. Далее рассмотрено, что представляет собой рабочий цикл двигателя внутреннего сгорания.

Система питания

Эта система обеспечивает подготовку топлива для дальнейшей подачи его в цилиндры. Конструкция этой системы зависит от используемого двигателем топлива. Основным сейчас является топливо, выделенное из нефти, причем разных фракций – бензин и дизельное топливо.

У двигателей, использующих бензин, имеется два вида топливной системы – карбюраторная и инжекторная. В первой системе смесеобразование производится в карбюраторе. Он производит дозировку и подачу топлива в проходящий через него поток воздуха, далее уже эта смесь подается в цилиндры. Состоит такая система и топливного бака, топливопроводов, вакуумного топливного насоса и карбюратора.

Карбюраторная система

То же делается и в инжекторных авто, но у них дозировка более точная. Также топливо в инжекторах добавляется в поток воздуха уже во впускном патрубке через форсунку. Эта форсунка топливо распыляет, что обеспечивает лучшее смесеобразование. Состоит инжекторная система из бака, насоса, расположенного в нем, фильтров, топливопроводов, и топливной рампы с форсунками, установленной на впускном коллекторе.

У дизелей же подача составляющих топливной смеси производится раздельно. Газораспределительный механизм через клапаны подает в цилиндры только воздух. Топливо же в цилиндры подается отдельно, форсунками и под высоким давлением. Состоит данная система из бака, фильтров, топливного насоса высокого давления (ТНВД) и форсунок.

Отличие дизельного двигателя от бензинового

Недавно появились инжекторные системы, которые работают по принципу дизельной топливной системы – инжектор с непосредственным впрыском.

Система отвода отработанных газов обеспечивает вывод продуктов горения из цилиндров, частичную нейтрализацию вредных веществ, и снижение звука при выводе отработанного газа. Состоит из выпускного коллектора, резонатора, катализатора (не всегда) и глушителя.

Основные элементы двигателя

Ниже на рисунке показана схема расположения элементов в цилиндре. В зависимости от модели двигателя, их может быть 4, 6, 8 и даже больше. На рисунке обозначены следующие элементы: A – распределительный вал. B – крышка клапанов. C – выпускной клапан. Открывается строго в нужное время для того, чтобы отработанные газы выводились за пределы камеры сгорания. D – отверстие для выхода отработанных газов. E – головка блока цилиндра. F – пространство, заполняемое охлаждающей жидкостью. В процессе работы двигатель сильно нагревается, поэтому его необходимо остудить. Чаще всего для этого используется антифриз. G – корпус двигателя. H – маслосборник. I – поддон. J – свеча зажигания. Обеспечивает искру, необходимую для того, чтобы зажечь топливную смесь, находящуюся под давлением. K – впускной клапан. Открывается и запускает в камеру сгорания воздушно-топливную смесь. L – отверстие для впуска топливной смеси. M – сам поршень. Движется вверх-вниз в результате детонации топливной смеси, передавая механическую нагрузку на коленчатый вал. O – шатун. Соединительный элемент поршня и коленчатого вала. P – коленвал. Вращается в результате движения поршней. Передает усилия на колеса через трансмиссию автомобиля. Все эти элементы принимают участие в четырехтактном цикле.

Удаление накипи

Накипь в водяной рубашке ухудшает охлаждение двигателя, вызывает его перегрев и потерю мощности. Для удаления накипи все круглые отверстия водяной рубашки закрывают деревянными пробками, а к фасонным отверстиям привертывают пластины с резиновыми прокладками. Затем в рубашку заливают раствор следующего состава:

• Каустическая сода: 50 г.
• Керосин: 10 г.
• Вода: 1 л.

Через 6—8 час. раствор выпускают и рубашку промывают водой.

Блоки с алюминиевыми головками (автомобилей М-20 «Победа», ГАЗ-51) промывают 3%-ннм раствором соляной кислоты, который заливают на 30—40 мин.; после этого раствор выпускают и рубашку цилиндров промывают чистой водой.

Материал изготовления блока цилиндров

Чугун – традиционный материал, из которого до недавнего времени изготавливались блоки. Чугун применяется с добавками: никель, хром. Положительные качества чугунного блока цилиндров: меньшая чувствительность к перегреву, жёсткость, необходимая при высокой степени форсировки двигателя. Минус – большая масса, которая влияет на динамику легкового автомобиля.

Алюминий – занимает второе место в изготовлении блоков цилиндров. Положительными качествами алюминиевого блока являются: лёгкость и лучшее охлаждение. Как недостаток отмечается проблема с подбором материала, из которого должен выполняться цилиндр.

В современных условиях, для изготовления цилиндров в алюминиевые блоки цилиндров двигателя разработаны технологии: Locasil – запрессовка гильз из алюминий — кремния, Nicasil – в виде никелевого покрытия на алюминиевой поверхности блока цилиндров.

Недостатком никасиловой технологии считается то, что при прогаре поршня или обрыве шатуна, никелевое покрытие выходит из строя и блок цилиндров не подлежит ремонту. Он меняется в сборе. В отличие от чугунного, который подвергается расточке и гильзованию ремонтным комплектом.

Блок цилиндров из магниевого сплава сочетает в себе твердость чугунного, и лёгкость алюминиевого. Но, такой блок очень дорогое удовольствие и на конвейерном производстве не применяется.

Каждый из материалов имеет свои плюсы и минусы, поэтому однозначно заявлять какой из них лучше, некорректно.

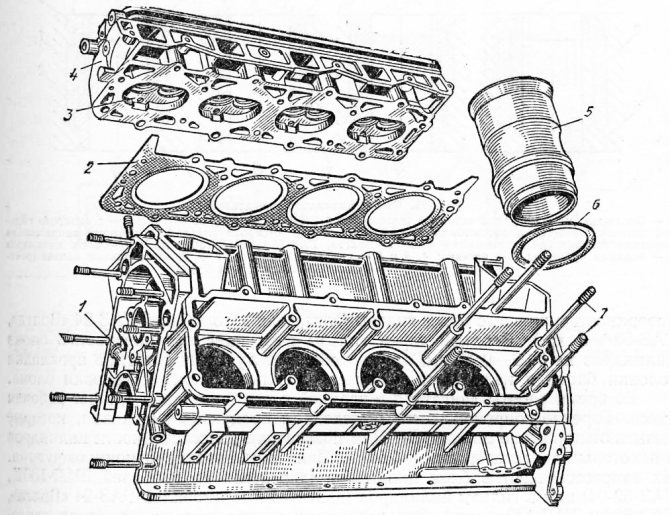

Устройство блока цилиндров

Блок цилиндров двигателя должен удовлетворять следующим требованиям: обеспечение соосности всех постелей, а также соблюдение равного диаметра постелей. Также существуют блоки, в которых эти требования не соблюдаются, но это только специальные и экспериментальные конструкции.

Как мы заметили ранее, блок цилиндров является основой для других агрегатов. Его основные детали следующие:

• Цилиндр двигателя. Чем они больше, чем мощнее мотор. Объем суммируется и конечная цифра озвучивается в характеристиках автомобиля. Главной деталью цилиндров являются гильзы, которые бывают двух типов. Первый тип используется только в алюминиевых блоках – это впрессованные непосредственно в блок цилиндров гильзы. Второй тип – съемные гильзы. Они бывают «сухие» и «мокрые».
• Головка блока. Состоит из мест для крепления ремня ГРМ, камеры сгорания, отверстий для свечей, впускных и выпускных каналов, а также рубашки охлаждения и каналов смазки. Крепится головка сверху самого блока цилиндров. Но если другие агрегаты в автомобиле крепят просто «на глаз», то есть до того момента когда болт не повернуть, то здесь болты затягивают с помощью динамометрического ключа. У каждого автомобиля свои параметры и схемы для затяжки, которые нельзя нарушать.
• Картер. Во всех двигателях внутреннего сгорания картеры можно назвать именно частью блока, а не навесным агрегатом. Представляет собой корпус для кривошипно-шатунного механизма. Крепят картера снизу блока цилиндров, для защиты закрывают специальные поддоном.

Какими бы надежными ни были двигатели внутреннего сгорания, рано или поздно их ресурс подходит к концу. Особенно это касается ДВС старых автомобилей ВАЗ. Гильзовка блока цилиндров – одна из частых операций, которая производится в ходе капитального ремонта двигателя.

О гильзе

Это неотъемлемая составляющая любого двигателя внутреннего сгорания с чугунным или алюминиевым блоком. Гильза является съемной втулкой, что устанавливается в блок цилиндров. Она выполняет роль стенок, в которых двигается поршень. Размеры гильзы определяют рабочий объем цилиндра и камеры сгорания. Процесс установки данной втулки в блок называется гильзовкой. Операция производится после тщательной подготовки, с применением специального оборудования.

Газораспределительный механизм

В задачу этого механизма входит своевременная подача горючей смеси или ее составляющих в цилиндр, а также отвод продуктов горения.

У двухтактных двигателей как такового механизма нет. У него подача смеси и отвод продуктов горения производится технологическими окнами, которые проделаны в стенках гильзы. Таких окон три – впускное, перепускное и выпускное.

Поршень, двигаясь производит открытие-закрытие того или иного окна, этим и выполняется наполнение гильзы топливом и отвод отработанных газов. Использование такого газораспределения не требует дополнительных узлов, поэтому ГБЦ у такого двигателя простая и в ее задачу входит только обеспечение герметичности цилиндра.

У 4-тактного двигателя механизм газораспределения имеется. Топливо у такого двигателя подается через специальные отверстия в головке. Эти отверстия закрыты клапанами. При надобности подачи топлива или отвода газов из цилиндра производится открывание соответствующего клапана. Открытие клапанов обеспечивает распределительный вал, который своими кулачками в нужный момент надавливает на необходимый клапан и тот открывает отверстие. Привод распредвала осуществляется от коленвала.

ГРМ с ременным и цепным приводом

Компоновка газораспределительного механизма может отличаться. Выпускаются двигатели с нижним расположением распредвала (он находится в блоке цилиндров) и верхним расположением клапанов (в ГБЦ). Передача усилия от вала к клапанам производится посредством штанг и коромысел.

Более распространенными являются моторы, у которых и вал и клапана имеют верхнее расположение. При такой компоновке вал тоже размещен в ГБЦ и действует он на клапана напрямую, без промежуточных элементов.

Отличия блоков цилиндров ваз

Блок цилиндров 21083 первоначально был сконструирован под параметры карбюраторного двигателя. Следовательно, в нем не предусматривалось наличия участков крепления элементов по аналогии с инжекторными двигателями, среди которых модуль зажигания, датчик детонации и т.д. Впоследствии происходит унификация отливки модели, вследствие чего она становится единой для блоков 21083, 2110 и 2112. Все они обладают одинаковой высотой и могут использоваться на двигателях, имеющих объем 1500 см куб. Потому корпус этих блоков имеет о на литье. В качестве запчасти с заводов сегодня отгружается изделие, имеющее номенклатурный номер 21083-100201100.

Корпус «83-го» обладает приливами, такими же, как на всех других блоках двигателей переднеприводных автомобилей Ваз. Однако резьбовые отверстия здесь имеются только на приливах, задействованных в установке оборудования. Унифицированный блок цилиндров для ВАЗ 21083 обладает и приливом для установки датчика уровня масла, который находится под масляным фильтром. Для того, чтобы закрепить головку блока на верхней плоскости присутствуют 10 отверстий формата М12х1.25. Цвет блока цилиндров 21083 – синий.

Унификация «083-го» привела к утрате блоком цилиндров ВАЗ 2110 своих характерных черт, связанных с дополнительными приливами на корпусе. Внешне он сегодня неотличим от «083-го». В БЦ 2110 так же используются три верхних резьбовых отверстия и три нижних отверстия части отливки для установки кронштейнов правой опоры двигателя илблои монтажа установочной планки генератора. Так как данное изделие монтируется на «инжекторные» двигатели, блок цилиндров имеет место для установки датчика детонации.

По аналогии с «083-м», здесь предполагается монтаж датчика уровня масла. Кроме того, блок цилиндров 2110 нередко используют для сборки двигателей ВАЗ 21083. Цвет блока 2110 – серый.

Блок цилиндров 2112 внешне неотличим от блоков 2110 и 21083, однако с ними он и взаимозаменяем. Главная его особенность – наличие крепежных отверстий для головки блока, размером М10х1.25. Кроме того, во второй, третьей, четвертой и пятой опорах коренных подшипников монтируются дополнительные каналы для масла со специальными запрессованными в них масляными форсунками. Именно через них в момент работы двигателя масло под давлением способно омывать днища поршней

Как следствие снижается их термическая деформация, улучшается смазка, что особенно важно в момент пуска двигателя. Ресурс последнего, таким образом, значительно увеличивается

Цвет цилиндров 2112 – серый.

Блок цилиндров 21114 фактически представляет собой модернизированную модель 2110. В ходе изменений объем двигателя увеличен до 1,6 литра. Именно поэтому блок стал «высоким» – 197,1мм. В остальном же БЦ 21114 практически не отличается от 2110. Главная особенность данного блока – отсутствие прилива и монтажного отверстия для датчика уровня масла под фильтром. Крепится головка блока на отверстия, имеющие резьбу М12х1.25. Масляные форсунки для охлаждения поршней на боке отсутствуют. Цвет блока 21114 – синий.

Сегодня АВТОВАЗ не выпускает блок цилиндров 21114, альтернативной моделью является БЦ 11183. Две эти модели фактически идентичны. Цвет блока цилиндров 11183 – серый.

Блок цилиндров 11193 предназначается для установки на двигатель ВАЗ 21124. Представляет собой доработанный и модернизированный блок 2112. Однако модель 11193 более высокая – 197,1мм, благодаря чему объем двигателя увеличен до 1.6 л.

Автозапчасти и СТО

Обычным автолюбителям, совершенно не обязательно знать порядок работы цилиндров двигателя. Ну, работает и работает. Да, с этим трудно не согласится. Не нужно до того момента, пока вы не пожелаете своими руками выставить зажигание или не займетесь регулировкой зазоров клапанов.

Не будет лишним знание о порядке работы цилиндров двигателя автомобиля, когда вам нужно будет подсоединить высоковольтные провода к свечам, либо трубопроводы высокого давления у дизеля. А если вы затеете ремонт головки блока цилиндров?

Ну согласитесь, смешно будет ехать на автосервис для того, чтобы правильно установить ВВ провода. Да и ехать-то как? Если двигатель троит.

Что значит порядок работы цилиндров двигателя?

Последовательность, с которой чередуются одноименные такты в разных цилиндрах и называется порядком работы цилиндров.

От чего зависит порядок работы цилиндров? Есть несколько факторов, а именно:

— расположение цилиндров двигателя: однорядное или V-образное; — количество цилиндров; — конструкция распредвала; — тип и конструкция коленвала.

Рабочий цикл двигателя

Рабочий цикл двигателя состоит из газораспределительных фаз. Последовательность этих фаз должна равномерно распределяться по силе воздействия на коленчатый вал. Именно в этом случае происходит равномерная работа двигателя.

Обязательным условием является то, что цилиндры, работающие последовательно, не должны находиться рядом. Для этого и разрабатываются производителями двигателей, схемы порядка работы цилиндров двигателя. Но, во всех схемах порядок работы цилиндров начинает свой отсчет с главного цилиндра №1.

Газораспределительной фазой называют момент, в который начинается открытие и заканчивается закрытие клапанов. Измеряется фаза газораспределения в градусах поворота коленчатого вала по отношению к верхней и нижней мёртвым точкам (ВМТ и НМТ).

На протяжении рабочего цикла в цилиндре воспламеняется смесь топлива и воздуха. Промежуток между воспламенениями в цилиндре оказывает непосредственное влияние на равномерность работы мотора. Двигатель работает максимально равномерно при наименьшем промежутке воспламенения.

Данный цикл непосредственно зависит от количества цилиндров. Чем большим является число цилиндров, тем меньшим будет интервал воспламенения.

Порядок работы цилиндров у разных двигателей:

У двигателей одного типа, но разных модификаций, работа цилиндров может отличаться. Например, двигатель ЗМЗ. Порядок работы цилиндров двигателя 402 – 1-2-4-3, в то время как порядок работы цилиндров двигателя 406 – 1-3-4-2.

Если углубится в теорию работы двигателя, но так, чтобы не запутаться, то мы увидим следующее. Полный рабочий цикл 4-х тактного двигателя проходит за два оборота коленвала. В градусах это равно 720. У 2-х тактного двигателя 3600.

Колена вала смещают на определенный угол для того, чтобы вал находился под постоянным усилием поршней. Этот угол напрямую зависит от количества цилиндров и тактности двигателя.

— Порядок работы 6 цилиндрового рядного двигателя 1-5-3-6-2-4 (интервал между воспламенением составляет 1200).

— Порядок работы 8 цилиндрового V-образного двигателя 1-5-4-8-6-3-7-2 (интервал между воспламенениями 900).

— Существует, например, порядок работы 12 цилиндрового двигателя W-образного: 1-3-5-2-4-6 – это левые головки блока цилиндров, а правые: 7-9-11-8-10-12

Для того, чтобы вам был понятен весь этот порядок цифр, рассмотрим пример. У 8 цилиндрового двигателя ЗиЛ порядок работы цилиндров следующий: 1-5-4-2-6-3-7-8. Кривошипы расположены под углом 900 .

То есть если в 1 цилиндре происходит рабочий цикл, точерез 90 градусов поворота коленвала, рабочий цикл происходит в 5 цилиндре, и последовательно 4-2-6-3-7-8. В нашем случае один поворот коленвала равен 4 рабочим ходам. Естественным образом напрашивается вывод, что 8 цилиндровый двигатель работает плавне и равномернее, чем 6 цилиндровый.

Скорее всего, глубокое знание порядка работы цилиндров двигателя вашего автомобиля, вам не понадобится. Но общее представление об этом иметь необходимо. А если вы задумаете произвести ремонт, например головки блока цилиндров, то эти знания лишними не будут.

Перед снятием головки цилиндров обратить внимание на следующее:

• Головку цилиндров снимать только на холодном двигателе.
• Головка цилиндров для восьмицилиндровых двигателей имеет отличную конструкцию от головок цилиндров, выпущенных после 1978 года для тех же двигателей.
• При повреждениях привалочной плоскости гоповки цилиндров ее можно профрезеровать.
• Каждая головка цилиндров фиксируется на блоке цилиндров двумя установочными штифтами и крепится 18 болтами, по 6 болтов на каждый цилиндр.
• Прокладка головки цилиндров 3.5 и 4.5 литровых двигателей отличаются друг от друга диаметром отверстия цилиндров. Кроме того, конструкция прокладок изменялась в течение года, поэтому при покупке прокладки обязательно указывайте номер двигателя.
• В процессе эксплуатации подтягивание болтов крепления головки цилиндров не требуется.
• Крепление головки цилиндров производится только на холодном двигателе.
• Резьба болтов крепления головки цилиндров покрыта слоем никеля: во избежание повреждения резьбы в блоке при замене использовать только такие болты.
• Для защиты резьбы рекомендуется использовать пасту «Helicoil».
• Снятие и установку головки цилиндров можно выполнять на двигателе, установленном на автомобиле.
• Капот автомобиля поставить в вертикальное положение как при снятии двигателя.
• Отсоединить провода от аккумуляторной батареи.
• Слить охлаждающую жидкость из системы охлаждения, отвернув сливные пробки с левой и правой стороны блока цилиндров.
• Снять топливные трубки.
• Отвернуть болты крепления выпускных трубопроводов на обоих головках цилиндров.
• Повернуть коленчатый вал двигателя до ВМТ в 1-м цилиндре. При этом метка на торцевой стороне поверхности блока цилиндров и нулевая отметка на шкиве должны совпасть как показано на рисунке.

• В автомобилях с регулируемой подвеской колес отвернуть четыре болта крепления насоса гидросистемы подвески, снять насос вместе со шлангами и отвести в сторону. Снять детали привода гидросистемы.
• Краской нанести метки на звездочки распределительных валов и цепь привода, даже если снимается только одна головка цилиндров.

• Отвернуть болт крепления звездочки на распределительном валу, удерживая распределительный вал в средней части от проворачивания ключом в средней части или между зубьями звездочки и цепью привода поставить стопор соответствующей формы. Болт крепления до конца не отворачивать.
• Снять звездочку с распределительного вала, при необходимости, легкими ударами молотка с пластмассовой рабочей поверхностью, затем отвернуть болт крепления звездочки. Во избежание соскакивания цепи с других звездочек цепь закрепить.

Рабочие характеристики мотора 21083

В теории технические характеристики ДВС 2108 должны были удовлетворять режимам передвижения трехдверного хэтчбэка ВАЗ 2108. На практике потребовался тюнинг, чтобы увеличить мощность, а чуть позже – снижение объема до 1,1 л для поставок «Восьмерки» на экспорт в страны со специальными требованиями к характеристикам ДВС.

Причем, модель 2108 проектировали немцы из концерна Порше под 5 ступенчатую МКПП, на большее бюджета завода производителя АвтоВАЗ не хватило, поэтому форсировка ДВС производилась отечественными конструкторами, результатом стал мотор 21083 объемом 1,5 л, а затем 21081 объемом 1,1 л.

Хонингование

Ранее мы упомянули о такой процедуре, как хонинговка. Эта операция призвана уменьшить шероховатость стенок цилиндров. Благодаря хонингованию улучшается приработка поршневых колец и увеличивается ресурс отремонтированного двигателя.

Производится данный процесс в несколько этапов:

• Черновая обработка цилиндров. В данном случае мастер использует крупный абразив.
• Финишная обработка. В ходе операции используется мелкозернистый абразив, что дает возможность получить высокую точность обработки. В качестве абразива применяются керамические или алмазные бруски. Последние отличаются высокой надежностью и долговечностью. Поэтому обработка керамическими брусками уходит в прошлое.
• Мойка двигателя. В ходе этого этапа удаляются остатки полировочной пасты и металлическая стружка. Не заржавеет ли металл? Все элементы ДВС выполнены из высокостойких к коррозии сплавов.
• Финишная чистка. Используется не всеми мастерами, но позволяет удалить старые впадины и углы, что образовались в процессе хонингования. Так достигается высокая гладкость поверхности цилиндров.

Кривошипно-шатунный механизм

• Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
• Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
• Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
• Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.
