Для чего используют регулятор напряжения?
Реле-регулятор стабилизирует напряжение генератора скутера на нужном уровне, не позволяя ему повышать или снижать показатель больше или меньше нормы. Это не даёт скачкам бортового напряжения выйти за установленные пределы (в зависимости от бортов это 12-14 В) и испортить работу потребителей, ресурс которых рассчитан не более чем 13 В.
То есть эта деталь берет на себя импульсы, возникающие при работе скутера (включение фар, кнопка стартера) и переводит на себя образующийся тепловой удар. При этом все тепло, которое могло бы оседать на контактах, генерируется в нем и выводится через прибор.
Производители мопедов устанавливают на скутеры реле зарядки с разными параметрами и подбирают их для каждого индивидуально. В зависимости от схемы регулятора отличаются и разъёмы. У китайских моделей обычно 5 клемм (папа), у японских ― 4.
Советы профессионалов, как заряжать гелевый аккумулятор для скутера
Жизнь торопит нас больше и больше. Передвижение по местности, даже в небольших поселках, не говоря уже о больших городах и мегаполисах, все быстрее. Каждый выбирает для себя колесную технику по своему вкусу и особенностям семьи, как финансовым, так и физическим. Количество людей, выбравших передвижение на двухколесном мототранспорте, с каждым годом имеет весомый прирост. И больший процент этой техники именно скутеры. Они имеют ряд преимуществ перед своими более крупными собратьями в виде мопеда и мотоцикла. Ну, и соответственно, еще большее преимущество перед своим собратом в лице велосипеда. Пересесть именно с велика на скутер не составит особого труда. Вес самой обычной модели скутера колеблется в пределах 60 килограмм, так что держать с ним равновесие не сложно.
Скрытые опасности телефонной сети
Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.
Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.
Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.
Особенности подключения розетки
При соединении розетки прицепа и фаркопа в легковом и грузовом транспорте необходимо учитывать ряд особенностей.
Выделим основные моменты:
- Для подключения фаркопа к электропроводке машины используйте многожильный медный провод. Оптимальный вариант — применение 1,5-миллиметрового проводника с двойным слоем изоляции. Но учтите, что для «земли» необходимо использовать провод на 2,5 кв. мм.
- При соединении всех элементов следите за соответствием схемы, а после завершения работ защитите проводку от влаги.
- При подключении контактов используйте графитовую смазку, защищающую от окислительных процессов.
Выделяется два способа монтажа розетки — стандартный и универсальный. Первый вариант применяется в ситуации, если на фаркопе уже имеются необходимые разъемы, а второй способ оптимален для автомобилей, на которых установлен электронный блок управления.
Классический способ
При стандартном методе подключения сделайте следующее:

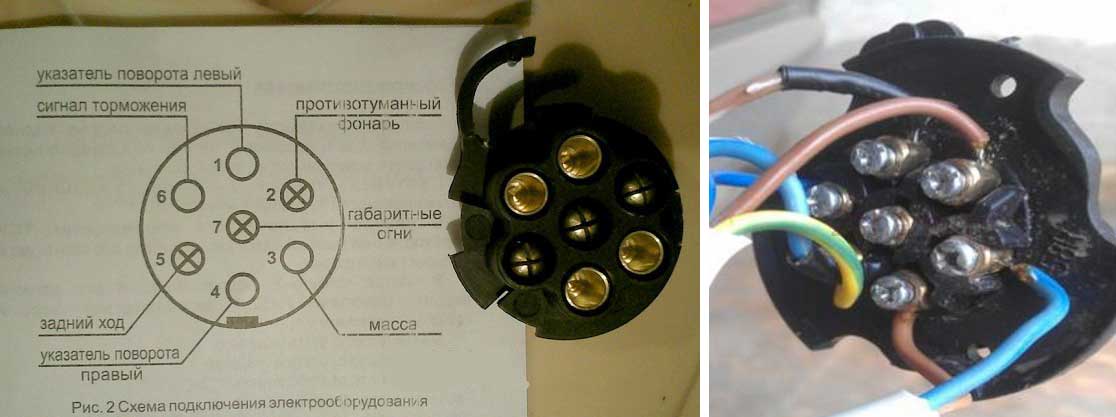

- Изучите схему розетки, особенности ее монтажа и виды PIN на вилке.
- Найдите колодку со жгутом проводов в задней лампе. Именно к ней нужно подключить розетку через специальные разъемы.
- Протащите жгут через специальное окно, предусмотренное производителем транспортного средства.
- Подключите второй сигнальный провод, который нужен для поворотника машины.
- Соедините провода с помощью клипс или пайки.
При подключении розетки строго следуйте рекомендациям производителя, ведь в ином случае возможно повреждение проводки.
Универсальный метод
Универсальный способ подключения розетки применяется в легковых или грузовых автомобилях, где стоит ЭБУ. Обычное решение, рассмотренное выше, здесь не подойдет, ведь электронный блок управления отвечает за контроль задних осветительных устройств.
Если вмешаться в проводку, на приборной панели появится ошибка, а все освещение транспортного средства будет отключено. Для решения проблемы нужен блок согласования, о котором упоминалось выше. Лишь после его подключения можно соединять розетки прицепа и фаркопа с учетом имеющихся требований.
После подключения следуйте нескольким советам, позволяющим продлить срок эксплуатации оборудования.

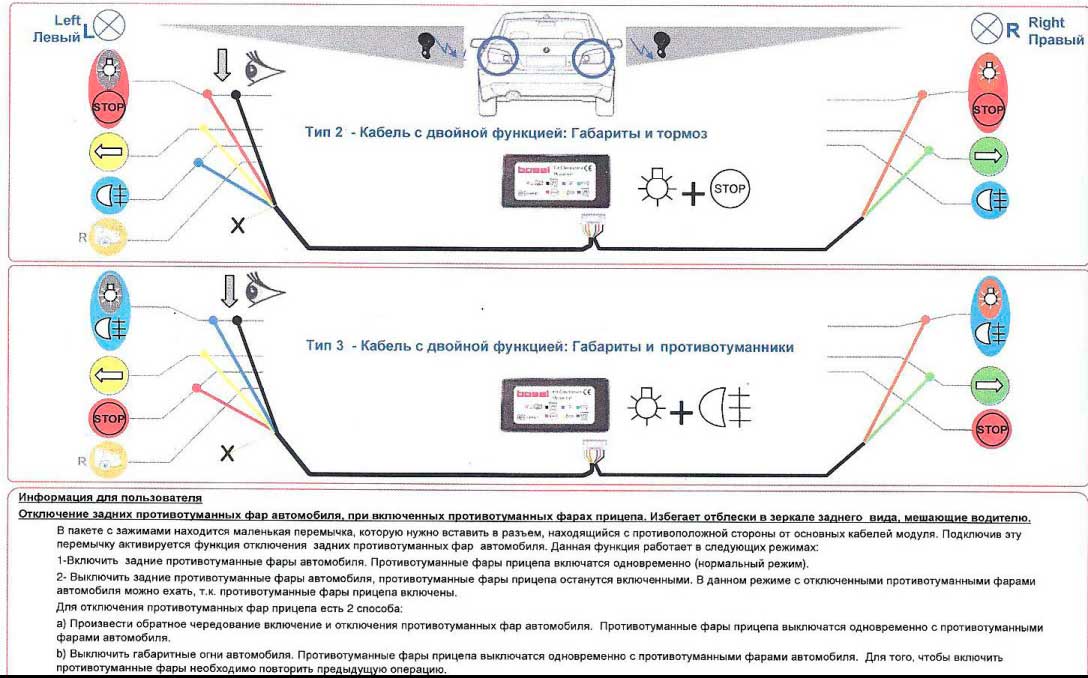

Схема подключения блока согласования «Smart Connect» 7 pin с выключателем противотуманных фар.
Базовые моменты:
Старайтесь избегать перегрузок в электрической сети машины, ведь это может привести к воспламенению проводки. Периодически проверяйте в прицепе электропроводку и остальные элементы перед каждым выездом
Обращайте внимание на качество контактного соединения вилки и розетки. Обратите внимание, чтобы внутрь случайно не просочилась влага
Проверяйте качество электрических соединений в салоне машины и в прицепе. Защитите контактные зоны и разъемы смазывающими составами. При появлении болтающихся проводов закрепите их к элементам конструкции с помощью хомутов из пластмассы. По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.
При отсутствии опыта в монтаже лучше не рисковать и доверить работу специалистам. Это особенно актуально, если выполнение работы планируется на иномарке. Мастера знают тонкости подключения розеток разных типов, нюансы распиновки и правила монтажа.
Распиновка 15-контактного разъема (ISO 12098)
Этот разъем присутствует на новых большегрузных коммерческих грузовиках и прицепах, соответствующих стандарту ISO, и предназначен для замены комбинации разъемов в соответствии со стандартами ISO 1185 и ISO 3731. 15-контактный разъем не предназначен для замены разъема ISO 7638.
| № контакта | Код | Цвет проводов | Сигнал | Сечение провода (мм²) |
| 1 | L | Желтый | Левый поворот | 1.5 |
| 2 | R | Зеленый | Правый поворот | 1.5 |
| 3 | Голубой | Противотуманный фонарь | 1.5 | |
| 4 | 31 | Белый | Земля (−) для контактов 1-3 и 5-12 | 2.5 |
| 5 | 58L | Черный | Габаритные огни и фонарь номерного знака с левой стороны | 1.5 |
| 6 | 58R | Коричневый | Габаритные огни и фонарь номерного знака с правой стороны | 1.5 |
| 7 | 54 | Красный | Стоп-сигналы | 1.5 |
| 8 | Розовый | Лампы заднего хода | 1.5 | |
| 9 | 30 | Оранжевый | +24В постоянный | 2.5 |
| 10 | Серый | Индикатор износа тормозов | 1.5 | |
| 11 | Черно-белый | Индикация включенного стояночного тормоза из-за потери давления воздуха | 1.5 | |
| 12 | Бело-голубой | Подъем оси | 1.5 | |
| 13 | 31 | Красно-белый | Земля (−) для контактов 14 и 15 | 2.5 |
| 14 | Бело-зеленый | CAN H, не для EBS или ABS | 1.5 | |
| 15 | Бело-коричневый | CAN L, не для EBS или ABS | 1.5 |
Для соединителя существует следующая дополнительная информация:
1. Контакты 5 и 6 не должны соединяться в прицепе, чтобы избежать проблем в автомобилях с отдельными цепями для левой и правой стороны.
2. Опознавательные лампы должны быть подключены либо к контакту 5, либо к контакту 6, а не к обоим.
3. EBS и ABS подключаются через разъем ISO 7638.
Гараж
Ремонт, обслуживание и бережный уход за мото другом
Гараж → Установка прикуривателя на мотоцикл (На примере Yamaha FZ-1s)
Для установки мне понадобилось: 1. Мотоцикл:
2. Прикуриватель (куплен на авторынке за 3$ от фольксвагена или ауди), выключатель, термоусадочные кембрики, клеммы:
3. Вольтметр (куплен с китайского интернет-сайта за 6$):
4. Гнездо предохранителя с предохранителем на 15А (так же как и в авто):
5. Набор гаражных инструментов: штангенциркуль, вольтметр, паяльник, обжим для клемм, спрей для контактов, изолента, ножик/ножницы, маркер, гравировочный станок, набор для пайки, двухкомпонентный эпоксидный клей, инструмент для разборки облицовки мотоцикла, стяжные хомуты для проводов, провод и т. п.:
6. Простейшая электросхема:) Логика схемки проста: при включении выключателя подаётся ток на вольтметр и загорается индикатор заряда батареи (чтобы в случае чего можно было вовремя заметить быстрый разряд батареи и отключить питание прикуривателя).
Прежде чем заняться установкой нужно для себя решить, где лучше устанавливать прикуриватель. Кто-то ставит под седлом; кто-то выводит провода в кофр; кто-то вешает на руль… Для себя я решил — удобнее будет установить с левой стороны по ходу движения мотоцикла в пластике облицовки (достаточно близкое расстояние для шнура навигатора, который будет крепится на ветровом стекле; при установке на боковую подставку — на слайдер можно повесть мобильник, и зарядку не нужно будет тянуть далеко через весь мотоцикл; кипятильник, компрессор для матраца и т.п. всё, как мне показалось удобнее, лучше подключать с того места, которое я себе выбрал).
Снимаем боковую облицовку пластика:
Меряем внешний диаметр прикуривателя штангенциркулем:
По имеющимся размерам подбираем головку, для разметки места установки прикуривателя. Обводим маркером место установки:
Гравировочным станком (или дрелью, напильником — кому как удобнее) вырезаем гнездо
Выбираем «тайное» место от любопытных для выключателя (зачем чтобы постоянно прикуриватель был включен), и разметив маркером размеры, повторяем процедуру разметки, вырезки:
После того, как все посадочные гнёзда подготовлены, устанавливаем прикуриватель и выключатель на свои места, предварительно обмазав края установки эпоксидным клеем:
Снимаем оставшиеся элементы облицовки (боковой пластик, пластик на бак), откручиваем верхнее крепление бака. Прокладываем провода под баком, закрепляя стяжными хомутами в жгут с основными проводами. Не забыв предварительно одеть термоусадочные кембрики, обжимаем провода с клеммами. Максимально близко к аккумулятору, на плюсовой провод припаиваем гнездо предохранителя. Все контакты, разъёмы обрабатываем силиконовым спреем для контактов (чтобы в будущем не окислялись). Приклеиваем вольтметр в удобное, читаемое место (у меня он прекрасно вписался в индикацию общей приборной панели), прокладываем провода. Подключаем, проверяем работоспособность. Ставим облицовку на место.
Вот так выглядит вольтметр ночью на приборной панели:
При езде вольтметр не слепит, не отвлекает. При желании можно поменять светофильтр с синего на любой другой интересный
Спасибо за внимание, буду рад ответить на интересующие вопросы
Автомобильный инвертор, или как сделать розетку 220 вольт в автомобиле?
Практически все современные автомобильные преобразователи тока оснащены двумя USB-портами и розеткой переменного тока. Через двойные USB-порты можно заряжать большинство моделей телефонов и планшетов одновременно, а розетки переменного тока отлично подходят для гирлянд, ноутбуков, молокоотсосов, аппаратов для вентиляции легких, ингаляторов, игровых консолей, телевизоров, холодильников, DVD-плееров, «болгарок», дрелей, микроволновок, фонариков, iPad и многих других электронных устройств.
Запитать инвертер можно через прикуриватель в салоне авто при помощи соответствующего кабеля или напрямую от аккумулятора.
Автомобильный инвертер идеально подходит для путешествий: зачастую это небольшое устройство длиной около 20 см, а шириной около 10 см, компактное и удобное. Чрезвычайно портативное и легкое. Вес – около 1 кг.
Хороший инвертер всегда имеет систему защиты — встроенный предохранитель для защиты вашего устройства. Безопасная конструкция зарядки обеспечивает защиту от перегрева, перепадов напряжения, короткого замыкания и перегрузки.
Прочный металлический корпус обеспечивает улучшенную защиту от намокания и ударов. Встроенный очень тихий охлаждающий вентилятор помогает предотвратить перегрев.
В зависимости от планируемых задач, при покупке обязательно обратите внимание на значение выходной мощности, которой обладает преобразователь

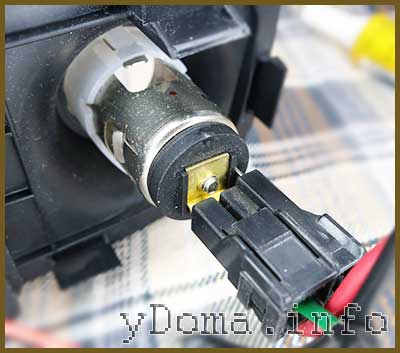

Пример подключение дополнительного гнезда прикуривателя к бортовой сети автомобиля
Так как к бортовой сети автомобиля через гнездо прикуривателя кроме компрессора и накидки на кресло с подогревом на практике из мощных приборов мне подключать не приходилось, то был выбран вариант параллельного подключения дополнительного гнезда прикуривателя к штатному.
Штатное гнездо прикуривателя подключалось к бортовой сети автомобиля с помощью жгута из двух проводов с разъемами на концах. Один многоконтактный разъем подключался к бортовой сети, а второй надевался на плоские штыри гнезда посредством клеммной колодки, как показано на фотографии.
В наличии готовой клеммной колодки у меня не было, поэтому решил подключить гнездо с помощью стандартных автомобильных накидных клемм. С помощью них в автомобиле подключаются все электроприборы. Были подобраны клеммы в изоляции и опрессованными проводами красного (плюс) и черного (минус) цветов.
С проводов клемм на нужной длине была снята изоляция, провода залужены и припаяны к проводам жгута, идущего от штатного гнезда прикуривателя. Заодно были припаяны провода от одновременно установленного вольтметра для определения степени заряда аккумулятора , о чем будет написана отдельная статья.
Провода жгута не перерезались, а с них со сдвигом относительно друг друга на расстоянии пяти сантиметров была снята изоляция на длине около полутора сантиметра. Сдвиг позволяет не изолировать пайки по отдельности, а оба провода одновременно, так как касание оголенных мест проводов исключается физически.
После изолирования мест пайки монтажные работы по установке дополнительного гнезда прикуривателя были закончены. Внешний вид панели с тыльной стороны показан на фотографии. Справа изображено штатное гнездо, а слева – дополнительное вновь установленное.
Для проверки правильности монтажа, перед установкой панели в автомобиль на многоконтактный разъем было подано с блока питания, с соблюдением полярности, питающее напряжение 12 В, а в вновь установленное гнездо прикуривателя вставлен цифровой вольтметр.
После положительного результата проверки панель с гнездами была подключена к бортовой сети автомобиля и еще раз проверена. При этом без фанатизма были подерганы все проводники для проверки надежности контактов.
Далее панель была вставлена с нажимом в штатное место. Работа закончена, теперь появилась возможность одновременно подключать к бортовой сети два электроприбора и дополнительно еще контролировать по показаниям вольтметра уровень зарядки аккумулятора.
Доработка штатного света на скутере
Доработка штатного света на скутере (на примере Daelim S-five)
В моем случае на скутере стояла родная лампа 35/35 Ватт с цоколем ba20d.
Замена — Philips BlueVision Ultra Blue 4000 Kelvin со стандартным автомобильным цоколем Н4.
Продается в блистерной упаковке по 1 шт. Очень удобно т.к. нужды покупать комплект из двух штук на скутер нет никакой. стоимость одной такой лампы около 40грн.
Юбку гологенки убираем (срезаем/стачиваем/откусываем).
В моем случае она мешает установить лампу в держателе в нужном положении.
Но делать это нужно очень аккуратно чтобы не повредить колбу. И браться руками за нее кстати тоже не желательно.
Держатель лампы отсоединяем от отражателя и разширяем натфилем/напильником до нужных размеров.
Подгоняем все так, чтобы нити накала новой лампы были на том же месте, что и у старой лампочки
Это очень важно. Иначе теряется фокус
Укрепляем лампу в держателе и фиксируем.
Подключаем клемники к контактам лампы.
Ставим держатель с лампой на место в отражатель.
Возможно прийдется еще донастраивать лампу, двигать ее чтобы попасть в фокус и добиться ровного светового пятна. (я например снимал пластик и фару раз 10)
Но результат потрясающий. Родная 35-ваттная лампочка и рядом не лежала. Отражатель не плавится. Мало того, габаритный светодиод, который находится в непосредственной близости с лампой чувствует себя хорошо. Свет ярко белый (почти на всем диапазоне оборотов. на холостых слегка желтеет, но после 3000 об/мин становится полностью белым), освещаемость — просто великолепная. С таким комплектом на 50 кубовом скутере может поспорить разве что ксенон.
Для городской езды ближнего света более чем достаточно. Дальний очень мощный поэтому использую его только на пустых, неосвещенных улицах и для моргания.
Немного больше разница между ближним и дальним светом у Филипса, в отличие от мотолампочки. Имеется ввиду разница в дальности освещения. Расстояние между нитями накала ближнего и дальнего у блувижна больше чем в родной лампочке.
Еще замечу, чтобы полностью почувствовать всю прелесть галогеновой лампы большей мощности нужно обязательно ставить ручной пусковой обогатитель. (в моем случае плюс к этому еще переделана вся оптика на светоодиоды)
Я одно время поездил и с электрическим пусковым обогатителем — это совсем не то:
— яркость заметно хуже
— свет желтый, белеет только на самых высоких оборотах
— при работе стопсигнала желтеет еще сильнее
Мои результаты на фото:
Замечу, что вышеописанное можно проделывать только на скутерах, где на питание габаритов, головного света, приборки и т.п. приходит хоть и переменные, но СТАБИЛИЗИРОВАННЫЕ 12 Вольт. в противном случае нужно делать стабилизатор-выпрямитель.
Подсветка на скутер своими руками
Тюнинг скутера может быть как внешний, так и внутренний (двигатель и т.д.), но мы затронем первый вариант, и в этой статье речь пойдет о подсветке на скутер как важнейшем элементе ночного тюнинга.
Любой скутерист, да и вообще владелец транспортного средства мечтает выделяться среди других, и часто люди прибегают к внешнему тюнингу, который показывает стиль хозяина. Если вы любитель поездить на скутере в темное время суток, рекомендуется установить подсветку в виде светодиодных лент. Помимо отличного внешнего вида ваш скутер станет более заметным на дороге, что гарантирует вам дополнительную безопасность. Но почему именно светодиодные ленты? Все просто, у них есть множество плюсов, ведь помимо небольшой цены и доступности (есть в каждом строительном или автомагазине), светодиодная лента имеет большой срок использования и простоту в установке.
Как правильно использовать инвертор
Как и любое другое устройство инвертор не терпит небрежного отношения, поэтому во избежание проблем, связанных с электросистемой автомобиля, стоит придерживаться нескольких простых правил:
1. При запуске двигателя автомобиля инвертор должен быть выключен.
2. После включения инвертора следует подождать 10-15 секунд.
3. Только при соблюдении вышеуказанных условий можно подключать все устройства и приборы.
Прежде чем бежать в магазин за инвертором подумайте, а действительно ли он вам нужен? К примеру, для мобильных устройств и ноутбуков можно приобрести зарядные банки, которые помогут гаджетам продержаться несколько дней. Однако, если речь идет об устаревших моделях ноутбуков, зарядных устройствах для батареек от фотоаппарата и других бытовых приборах, инвертор в поездке окажется весьма полезной вещью.
Как установить розетки самостоятельно
Не то чтобы я думала, что есть люди, не умеющие самостоятельно ставить электрические розетки. Но вдруг.
Поставить тройную розетку без помощи электрика просто.
Вот коробка. Крышку снимаем. Внутри провода. Поскольку я сама эти провода сюда вывела, то знаю, какой откуда. Сейчас провода не под напряжением. Если сомневаетесь — выключите рубильник.
Память штука обманчивая. И я подписываю основной провод словом «фаза», например. Это значит, что в этом проводе жила в белой обмотке фазовая, синяя — нулевая.
Если вдруг лет через несколько я решу что-то поменять в проводке, то ярлычок поможет мне разобраться в проводах. Розетки всегда устанавливаю самостоятельно. Если налажаю, будет с кого спросить.
Верхняя крышка крепится винтами. Выкручиваю их.
В том месте, где будет установлена розетка, из стены уже торчит провод. Я его туда протянула от электрокоробки.
Розетка без заземления, и зеленый провод мне не нужен. Если розетка с заземлением, зеленый провод внутри розетки крепится к своей клемме, ее легко узнать, потому что она связна с заземляющими контактами.
Вставляю провод в отверстия в розетке. Их расположение зависит от типа розетки, но интерфейс всегда интуитивно понятен.
Соединяю провода. Нужно найти в розетке запланированные производителем места подключения проводов. Один провод подключаю к контакту в левом отверстии розетки, второй — к контакту в правом. В двойной или тройной розетке контакты уже соединены попарно. Достаточно подключить провода к одной из розеток, остальные получат питание сами.
Вот что получилось.
Креплю основание розетки к стене саморезами.
Одеваю переднюю крышку.
Все. В моем случае осталось только соединить провода в коробке.
Особенности подключения прицепов Скиф-М1, Скиф-М2, МЗСА и других
При подключении прицепов СКИФ необходимо быть внимательным, ведь в них распиновка несколько отличается от 7-пиновой схемы по ГОСТ 9276 и ISO 1724.
Так, на второй клемме Скиф-М1, выпущенного с 1981 по 1987 годы, и Скиф-М2, произведенного в период с 1987 по 1993-й, размещен «плюс» аккумуляторной батареи, а не задний противотуманный фонарь.
Схема электрооборудования прицепа Скиф-М
Схема электрооборудования прицепа Скиф-М1
Схема электрооборудования прицепа Скиф-М2
Кроме того, на МЗСА прицепах габариты подключаются только 7-му контакту. Это сделано для удобства, чтобы при необходимости можно было подключиться к старому отечественному автомобилю.
Наличие «+» АКБ — большой плюс в походе, ведь его можно использовать для подключения освещения. Изменилось и обозначение контактной группы. Вместо привычных арабских цифр здесь приведены римские.
Если говорить о более ранних версиях Скиф-М, в них отличий больше.
Здесь применялась следующая схема:
- I — сигнал STOP;
- II — левый поворотник;
- III — контрольная лампочка указателя поворота;
- IV — правый поворотник;
- V — «плюс» аккумулятора;
- VI — задние габариты и фонари освещения номера;
- М — масса.
В схеме предусмотрен блок согласования, разгружающий реле поворотников машины.
Для работы этого элемента необходимо постоянное питание, подаваемое через пятый контакт от аккумулятора через розетку.
В старых разъемах не разделялись контакты габаритных огней и подавались они только через седьмой контакт, а второй относился к запасным.
Там была предусмотрена лампа, позволяющая контролировать работу прицепа и его поворотников.
При подключении старого прицепа к розетке современного типа поворотник на прицепном устройстве будет мигать только при включенных габаритах. Кроме того, возможно мигание противотуманки (в некоторых моделях) и контрольной лампы на приборной панели.
В случае с прицепами МЗСА к пятому сигналу ничего не выходит. Следовательно, если после подключения на прицепном устройстве не горят габариты, причина, как правило, в выводе сигнала на пятый контакт, а на седьмом его не будет.
Ряд производителей прицепов в РФ при монтаже лампы заднего хода подсоединяют его к пятой клемме, а габаритам остается седьмое контактное соединение.
Как сделать свет на скутере чтобы не моргал
Один соклубник попросил помощи, и я решил написать эту статью. Зачем? Зачем переделывать, и так светит? Ну, если Вы так считаете, то дальше можно не читать. Но если Вас не устраивает тот факт, что на холостых фары моргают, то эта статья для Вас. Начнём. Во-первых, разберёмся со схемой, по которой всё и будем делать:
Вложение:
Посмотреть на Яндекс.Фотках Главная деталь на схеме – регулятор напряжения, который выпрямляет ток, вырабатываемый генератором и регулирующий его напряжение. В китайских скутерах он сделан отвратительно, фары с ним горят и аккумулятор заряжается, но напряжение скачет, аж до 15 Вольт, что может спалить сложную технику. Регулятор – металлический прибор, в ребристом корпусе, крепящийся на раму скутера, к нему подходят 4 провода – от генератора, масса, на зарядку и на освещение. Первые три мы трогать не будем, а вот с четвёртым поколдуем. Сначала надо определить, какой из четырёх нужен. Для этого снимаем правую ручку, ту, где находится выключатель фар – «Выключено» — «Габариты» — «Головной свет». Открыли? Там переключатель, к нему подходят 4 провода (не трогайте кнопку стартера, не поможет). Так вот, провода расположены так – три сверху, один снизу. Вот этот один нам и нужен! Берём тестер или другую прозвоночную аппаратуру и находим нужный провод на регуляторе напряжения. Нашли? Отлично. Давайте проверим, так, на всякий пожарный. Заведите двигатель. Есть на этом проводе напряжение? (лизать не рекомендую). Если есть, то всё в порядке, заглушите мотор, напряжение пропадёт. Пропало? Отлично, это нужный провод! Теперь аккуратно разрежем этот провод, лучше в «голове» скутера, под приборной панелью. Зачистим концы и пока отойдём от бедной мопедки. Теперь главное. Бежим на радиорынок и покупаем: 1. Диодный мост, напряжение больше 15 Вольт и на ток больший 5 Ампер. 2. Электролитический конденсатор – на напряжение больше 15 Вольт и на ёмкость от 1000 микрофарад 3. Если нет, то паяльник, припой, изолента, канифоль, немного проводов Начнём! Берём диодный мост. У него должно быть 4 контакта – два на переменное напряжение, плюс и минус. Припаиваем к одному контакту на переменное напряжение и на плюс по проводу, а другие два контакта спаиваем вместе. Места спаивания обмотаем изолентой, от греха подальше. Теперь берём электролитический конденсатор и ищем, где у него плюс, а где минус. Подключаем плюс к плюсовому контакту диодного моста, а минус – к двум соединённым контактам мостика. Всё тщательно изолируем, хорошо было бы сообразить корпус. Так, выходят три провода – к регулятору, масса и плюс – к фарам. Берём мопедку и подключаем провода – провод от диодного моста контакта переменного тока к куску провода, разрезанного ранее, идущего к регулятору, провод, идущий от плюса моста и конденсатора – к проводу, идущему к выключателю фар, а массовый провод от минуса моста и конденсатора и одного из контактов переменного тока мостика – к любому хорошо зачищенному металлическому месту, имеющему контакт с рамой. Всё еще раз изолируем и заводим мотор включим габариты или фары. Горят? Отлично! Не горят? Проверьте, нет ли где короткого замыкания. Горят, но опять мигают? Ставьте конденсатор большей ёмкости. Ну, вот вроде и всё. Если что не понятно, пишите:
Если не читается, смотри здесь: https://michanldpr.narod.ru/Svet.mht Удачи!
Установка бортовой розетки на мотоцикл — поехали
01 — Выберите место сборки
Начните с выбора места расположения розетки. Затем вы должны учитывать ограниченную длину кабеля. Кабель должен быть достаточно длинным, чтобы дотянуться до аккумулятора.
Если розетка будет использоваться в основном для зарядки аккумулятора, ее также можно установить рядом с аккумулятором, например. на трубе рамы под боковой крышкой. Выбирайте место для установки так, чтобы задняя поверхность розетки была защищена от брызг воды. Заглушку необходимо закрепить. Просто оставить его висеть на конце троса было бы недостойно хорошего механика, и это могло бы быть опасно, оно могло быть брошено и запуталось в неподходящих местах во время вождения. В худшем случае может даже застрять на полках …
Для крепления к рулю или раме в большинстве случаев вы можете использовать прилагаемый монтажный хомут. Вилка и кабель не должны мешать рулевому управлению. На стандартных метрических рулях диаметром 22 мм используйте резиновую прокладку для фиксации зажима. Для более тонких трубок, например. для рамок вы должны установить резиновую или металлическую прокладку, если необходимо, чтобы уменьшить диаметр.
При установке в салоне, на приборной панели или на монтажном кронштейне, по логике, хомут не требуется. В этом случае нужно просверлить отверстие соответствующего размера (данные по диаметру можно найти в инструкции по сборке розетки), а затем закрепить розетку снизу гайкой с накаткой.
Установка розетки 12В на скутер и мопед — подробная инструкция
Мне он понадобился, чтобы использовать навигатор и кружку, а иногда подзаряжать телефон в пути. Для начала приобретаем в авто-магазине любой прикуриватель на наше усмотрение, себе купил вот такой, с подсветкой.
Яркость свечения подсветки меня не устроила – слишком тускло, поэтому решил заменить штатный светодиод на ультраяркий, выбрав из кучи светодиодов понравившийся.
Разбираем прикуриватель добываем платку со светодиодом, выпаиваем родной и припаиваем ультраяркий, теперь нам нужно рассчитать ограничивающий резистор для нового светодиода, так как он должен иметь свой резистор последовательно соединенный в его цепи, для ограничения тока, проходящего через светодиод, иначе он сгорит практически мгновенно.
Резистор R определяется по формуле:
R = (V S – V L) / I , где
V S = напряжение питания.
V L = прямое напряжение, расчётное для каждого типа диодов (как правило от 2 до 4вольт).
I = ток светодиода (например 20мA), это должно быть меньше максимально допустимого для нашего диода.
Если размер сопротивления не получается подобрать точно, тогда возьмите резистор большего номинала. На самом деле вы вряд-ли заметите разницу, яркость свечения уменьшится совсем незначительно.
Например: Если напряжение питания V S = 9 В, и есть красный светодиод (V L = 2V), требующие I = 20мA = 0.020A, R = (- 9 В) / 0.02A = 350 Ом. При этом можно выбрать 390 Ом (ближайшее стандартное значение, которые больше).
С помощью таких расчетов мне понадобился резистор сопротивление 250 Ом, подпаиваем его к светодиоду, проверяем работу и яркость свечения, собираем прикуриватель в обратной последовательности.
Далее выбираем место, где мы его будем монтировать, штангельциркулем замеряем диаметр юбки прикуривателя, и сверлим отверстие, сняв перед этим переднюю часть облицовки у скутера.

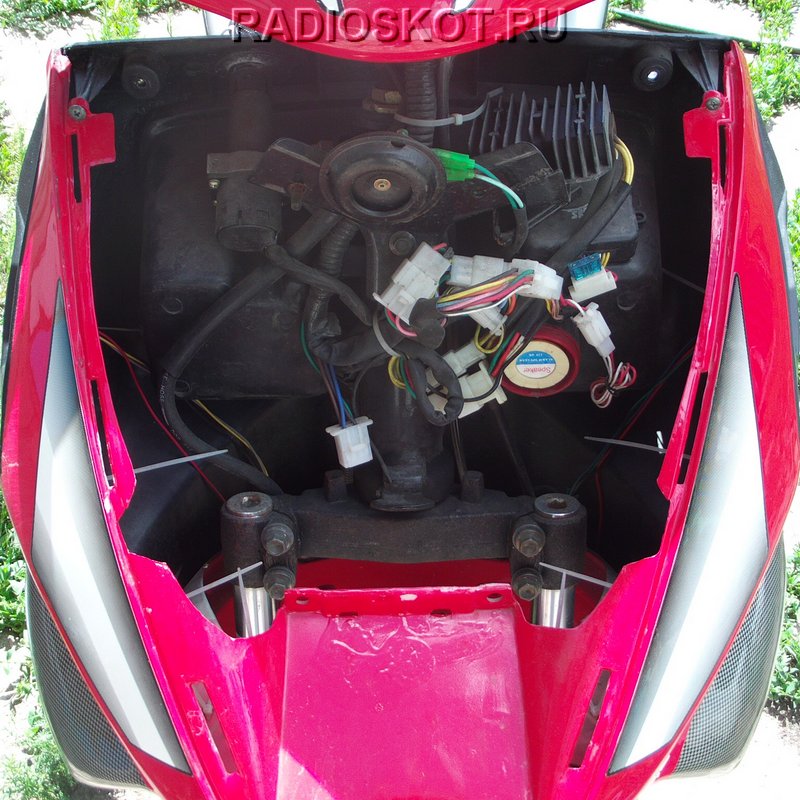

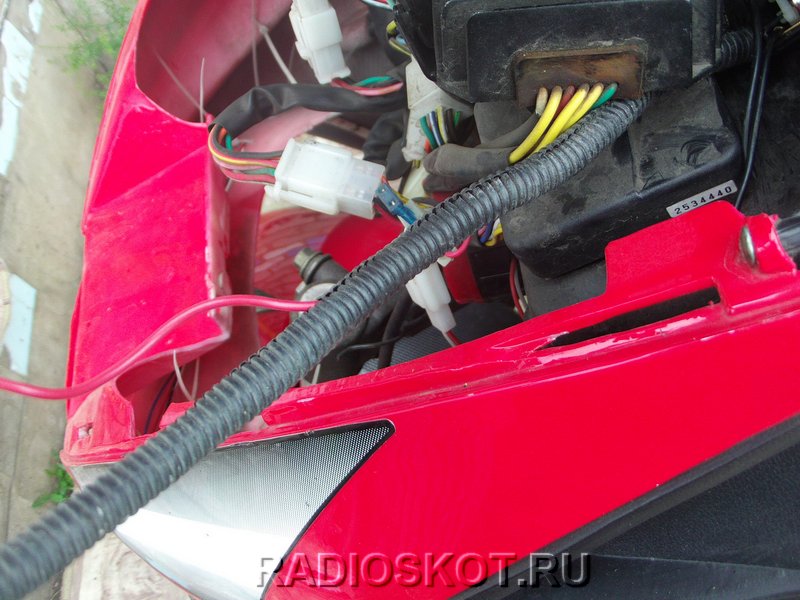

Вставляем наш прикуриватель в готовое отверстие и переходим к пайке проводов. Провод используем наибольшего в наличии сечения (всё-таки токи могут идти до десятка ампер), припаянные провода укладываем в гофрированную изоляцию.
Плюсовой провод от светодиода подпаиваем к плюсовому проводу замка зажигания таким образом, чтобы при включении зажигания, у нас загорался светодиод в прикуривателе.
Определить провод с замка, можно прозвонкой, с помощью мультиметра (вкл. зажигание – есть питание, выкл. зажигания – нет питания), остальные два провода ( + и – ) пробрасываем до аккумулятора (подключать прикуриватель надо напрямую к аккумулятору), также нам понадобится дополнительный предохранитель (15А) с держателем, такой же как установлен возле аккумулятора.
Схема подключения прикуривателя к скутеру
Плюсовой провод подпаиваем напрямую с предохранителем к плюсовой клемной части провода энергосистемы скутера, тоже самое проделываем с минусовым проводом. Укладываем все спаянные провода в нишу для аккумулятора и закрываем крышку отсека. Включаем зажигание и проверяем правильность сборки. После, с помощью различных переходников тестируем наши имеющиеся устройства.
Провалы по питанию не замечал, так как на аккумуляторе висит силовой конденсатор на 1 Фарад, уменьшающий просадку напряжения, тем самым избегаем потери питающего напряжения и сглаживаются нежелательные импульсы, возникающие в сильноточных цепях питания, напряжение бортсети всегда 13,8-14,2 вольта независимо от нагрузки.
голоса
Рейтинг статьи
Советы и рекомендации
Старайтесь избегать перегрузок в электрической сети машины — это может привести к воспламенению проводки.
Проверяйте качество электрических соединений в салоне машины и в прицепе.
При появлении болтающихся проводов прикрепите их к элементам конструкции с помощью хомутов из пластмассы. По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.
Перед каждым сезоном проверять качество электрических соединений.
Для подключения розетки фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Провод должен иметь двойной слой изоляции.
Периодически проверяйте в прицепе электропроводку и остальные элементы перед каждым выездом
Обращайте внимание на качество контактного соединения вилки и розетки. Обратите внимание, чтобы внутрь случайно не просочилась влага.
Внешние световые приборы и световозвращатели не должны быть загрязнены.
После подключения прицепа и проверки работоспособности светотехники желательно позаботиться о защите внутренних элементов розетки от влаги. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.
Виды розеток прицепов
При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия. В продаже имеется два типа (по количеству жил):
В продаже имеется два типа (по количеству жил):
- Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
- 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.
13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.
Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.
Что необходимо для подключения
Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.
В пакет входит следующее оборудование:
Кожух розетки для фаркопа
Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений
Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах. Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства. Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов. Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители. Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.
Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.
Светодиодная лента
Перед самим процессом установки давайте рассмотрим материал, то есть саму ленту. В магазине цена на это удовольствие начинается от 100 рублей (30 грн) за метр. Цена может увеличиваться в зависимости от количества светодиодов (от 30 на метр), яркости и цвета. Подобные ленты имеют относительно долгий срок годности, также они будут потреблять небольшое количество электроэнергии. Вы с легкостью сможете установить ленту в любое место на скутере, она настолько гибкая, что подсветку можно сделать на любом желаемом месте. И если вы не знаете, какой цвет выбрать, воспользуйтесь самыми популярными и довольно красивыми цветами – синим или зеленым.
