Установка и настройка спортивного распредвала своими руками

На какие неисправности указывает стук распределительного вала

В некоторых случаях при пуске холодного двигателя появляется посторонний глухой стук в клапанной крышке. Это связано с тем, что у «холодного» ДВС смазка в трущихся деталях отсутствует и после запуска моторное масло начинает смазывать трущиеся детали, в результате чего стук впоследствии пропадает.

На появление стука влияют:

• неисправность постели распредвала;
• деформация распредвала или его частей;
• естественный износ кулачков распредвала;
• неисправность системы смазки, в том числе низкое качество или несвоевременная замена моторного масла;
• неправильный процесс подачи топлива.

Самостоятельно выставляем ремень ГРМ

Процесс самостоятельного выставления меток не так уж и сложен, но требует некоторых углубленных познаний. Кроме всего прочего, периодически необходимо проверять положение валов, так как они имеют свойство менять свое расположение относительно других элементов ГРМ по различным причинам. В следующих двух ситуациях выставлять метки приходится практически каждый раз:

• Во время полной замены ремня ГРМ: валы необходимо будет установить в нужное положение, в противном случае работа двигателя будет невозможна
• Во время ремонта газораспределительного механизма также требуется корректировка их положения

Теперь о выпуске.

Большая фаза выпуска должна способствовать лучшему проветриванию цилиндра, но её увеличение ведёт к росту опережения открытия и задержки закрытия выпускного клапана относительно НМТ и ВМТ соответственно. При подходе поршня к НМТ продукты горения рабочей смеси ещё находятся под давлением, но практически не совершают полезной работы. В этом случае небольшое опережение открытия выпускного клапана позволит снизить давление в цилиндре до того как поршень пройдёт НМТ и начнёт выталкивать отработавшие газы в выпускной коллектор, что снизит давление на поршень.

Задержка выпуска совместно с опережением впуска дают такое явление как перекрытие клапанов, т.е. угол поворота коленвала в районе ВМТ, когда открыты одновременно два клапана, впускной и выпускной.

Перекрытие клапанов может дать интересный эффект. Выталкиваемые с большой скоростью отработавшие газы за счёт полученной энергии увлекают свои остатки, которые механически не могут быть вытолкнуты из камеры сгорания поршнем, и даже затягивают внутрь рабочую смесь через приоткрытый впускной клапан, тем самым, увеличивая топливную эффективность двигателя. Чем больше перекрытие, тем больше пропускная способность канала впуск-выпуск, а значит лучше продувка камеры сгорания.

  Opel Insignia Sports Tourer OPC – спортивный сарай

Есть минусы. Такой эффект возможен только на высоких оборотах, тогда как на низах всё идёт наоборот: если слишком велико опережение впуска, то часть отработанных газов будет просачиваться через впускной клапан, а если чрезмерна задержка закрытия, по часть рабочей смеси будет увлекаться вместе с выхлопом в трубу. Это характерно для высоких оборотов и низких, но на низах этот негатив может проявляться заметнее даже при меньших значениях перекрытия клапанов, так как скорости потоков невелики и эффект продувки практически не возникает. В итоге потеря момента на низах и средних оборотах. При уменьшении перекрытия получим более пологую кривую момента, но потеряем в максимальной мощности.

Как ещё можно улучшить эффективность распределительной системы? За счёт увеличения пропускной способности впускных/выпускных клапанов путём увеличения их подъёма и оптимизации динамики их движения. Оба этих параметра определяется профилем кулачков распредвала.

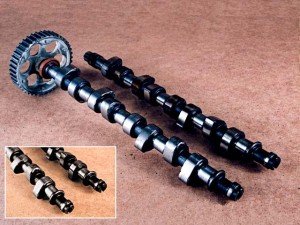

Типы спортивных распредвалов

Тюнинговые распредвалы, предлагаемые сегодня потребителю, предназначены для движения авто в  разных дорожных условиях. Выбирая распредвал для своего авто, вы должны понимать, для чего он вам нужен, именно такой.

• низовой распредвал для городского цикла. Меняет кривую крутящего момента в пользу низких оборотов;
• распредвал низ – середина (город-трасса). Рекомендуется для участия в «дрэге»;
• верховой распредвал – для трассы. С ним в жертву принесены низкие обороты.

Разность параметров и характеристик распредвалов достигается за счет изменения формы профиля кулачков. Широкие и плавные для низовых, узкие и более заострённые для верховых.

После установки тюнингового распредвала, требуется проводить регулировку клапанов. Уж как вы их будете выставлять: на опережение или запаздывание, это зависит от того, чего вы ждёте от своего авто.

Ясно одно. Спортивные распредвалы, установленные на «классические» автомобили – это уже отличный тюнинг двигателя. И, самое главное, не обязательно для каких-либо экстремальных действий. Обычные водители с обычным, нормальным стилем вождения, остаются очень довольны изменениями характеристик двигателя, после замены распредвала.

Разрезная шестерня

Разрезная шестерня — сдвижная шестерня газораспределительного механизма, которая позволяет менять положение распределительного вала вплоть до десятых долей градуса относительно коленчатого вала НЕ ослабляя при этом ремень ГРМ.

Разрезная шестерня состоит из ступицы и зубчатого венца, которые соединены шестью болтами. Зубчатый венец имеет отверстия с резьбой, а в ступице есть специальные прорези. Благодаря такой конструкции ослабив болты можно провернуть ступичную часть в нужную сторону на определенный угол, при этом зубчатый венец остаётся неподвижным, что позволяет менять фазы газораспределния.

Конструкция

Распредвалы изготавливаются методом литья из чугуна или штамповки из стали и представляют собой комбинацию из следующих функциональных элементов:

• опорные шейки;
• кулачки.

Опорные шейки служат для установки распредвала в корпус двигателя и работают в паре с подшипниками скольжения, функцию которых могут выполнять вкладыши или втулки, изготовленные из антифрикционных сплавов.

Основными рабочими элементами являются кулачки, которые непосредственно взаимодействуют с приводом клапана, выполненного в виде толкателя или гидрокомпенсатора. От профиля кулачка зависит время, скорость, а также высота подъема клапана.

Для обеспечения смазкой трущихся деталей, а также для создания масляного клина в парах скольжения, внутри распредвала выполняется полость, называемая масляным каналом. Через отверстия в кулачках масло поступает из полости, обеспечивая смазкой и сами кулачки и элементы привода клапана.

Поскольку фазы газораспределения связаны с рабочими тактами, привод распредвала производится непосредственно от коленчатого вала двигателя с использованием зубчатой, цепной или ременной передачи. Передаточное число выбирается таким образом, чтобы на два оборота коленвала приходился один оборот распредвала. Синхронизация обеспечивается на этапе сборки путем выставления приводных шестерен коленчатого и распределительного валов согласно меткам на блоке двигателя.

Устройство и конструкция конкретного двигателя определяет место установки распредвала. Так различают двигатели со следующими положениями распредвала:

• нижнее;
• среднее;
• верхнее.

От того, где находится распредвал, зависит устройство и состав всего газораспределительного механизма. Однако, чем дальше распредвал располагается от клапанов, тем больше деталей используется для их привода, тем самым увеличивая общую инерционность системы. Поэтому в современных двигателях используется верхнее расположение распредвала, что обеспечивает снижение масс и увеличение жесткости всей конструкции.

Отличаются двигатели и по количеству распредвалов. Так при использовании одной пары клапанов на цилиндр достаточно одного вала в ГБЦ рядного двигателя или в развале V-образного двигателя. Тогда как использование двух пар клапанов уже предполагает установку двух распредвалов в рядном или четырех в V-образном двигателе.

Для чего нужна разрезная шестерня распредвала? Методика настройки

Для чего нужна разрезная шестерня? Методика настройки на двигателе ВАЗ 2108 – 2110 8V Методика настройки на двигателе ВАЗ 2110-2112 16V Методика настройки на двигателе ВАЗ ‘классика’ 8V

Соблюдение эффективных фаз газораспределения обеспечивает оптимальные характеристики силового агрегата. Разрезная шестерня распредвала дает возможность не ослабляя натяжения ремня ГРМ, изменить положение распредвала относительно коленвала. Причем шаг настройки калибруется на десятые доли градуса.

Для чего нужна разрезная шестерня?

Мощность и крутящий момент двигателя определяются: рабочим объемом, проходными сечениями каналов и длиной систем впуска и выпуска, фазы газораспределения (далее – ФГР) – периодами открытого и закрытого состояния клапанов, выраженные в градусах поворота коленвала относительно верхней и нижней мертвых точек (ВМТ и НМТ). ФГР обычно изображают в виде круговых диаграмм. Монтаж разрезанной шестерни рекомендуется по 2 причинам:

1. При крупносерийном производстве двигателей отклонения размеров деталей от заданных чертежей неизбежны. За счет отклонения размеров деталей механизма газораспределения и кривошипно-шатунного механизма, фактические ФГР двигателя одной модели могут отличаться от номинальных до ±10&deg по коленвалу, что составляет погрешность в пределах одного зуба на шестерне.

Для компенсации такой погрешности практикуется установка разрезанной шестерни, позволяющей изменить положение ее зубчатого венца относительно ступицы с шагом 0&deg, в отличии от заводской сплошной шестерни, которая фиксируется только в одном положении и отойти от него можно лишь на зуб вперед или назад с шагом 17&deg по коленвалу. Как следствие – заметная потеря в мощности и моменте вместо предполагаемой прибавки.

2. Применение тюнинговых и спортивных распредвалов с увеличенным подъемом кулачков и измененным профилем. Установка такого вала со стандартной шестерней дает прибавку по мощности и моменту. Настройка такого на эффективные ФГР при помощи разрезанной шестерни добавляет еще 3% по мощности.

Методика настройки на двигателе ВАЗ 2108 – 2110, 8 клапанов

1. Берем разрезную шестеренку (шкив) и помечаем на ней (на неподвижной и подвижной частях) стандартную метку, сравнивая со стандартной шестерней (шкивом) распредвала.

2. Монтируем разрезанную шестерню на распредвал, надеваем ремень ГРМ на шестерню. Проверяем совпадение установочных меток на шкиве распределительного вала и задней крышки ремня, а также находится ли метка на маховике (в люке картера сцепления) против среднего деления шкалы.

3. Контролируем впускной и выпускной клапан 4 цилиндра по перекрытию: при грамотно выставленных фазах впускной и выпускной клапан должны быть открыты на определенную величину, заданную при проектировании вала(для равноподъемных валов клапаны, как правило должны быть открыты на равную величину). Если требуемого перекрытия нет, то ослабляем наружные болты шестерни и поворачиваем распредвал относительно внешней части шестерни, выставляя его. Таким образом получаем нулевое (оптимальное) положение распределительного вала.

4. В зависимости от того, что хотим получить, можно произвести дополнительную коррекцию фаз газораспределения методом контрольных поездок.

1. Поворачивая распредвал относительно коленвала по ходу вращения (на опережение) , увеличиваем начальный угол открытия впускного клапана до ВМТ и уменьшаем угол газодинамического наддува (запаздывание закрытия впускного клапана до НМТ), улучшая тем самым тягу на нижних и средних оборотах.
2. Поворачивая распредвал относительно коленвала против хода вращения (на запаздывание) увеличиваем угол газодинамического наддува, дозаряжая цилиндры на высоких оборотах и получая дополнительную мощность.
3. Практика показывает, что «играя фазами» не стоит уходить от точки перекрытия в +_ больше, чем на 1/3-1/2 зуба по шкиву, что соответствует 3-4 градусам по распредвалу.
4. При корректировке фаз ГРМ на карбюраторных автомобилях, не забывайте каждый раз после вращения распредвала, выставлять заново начальный угол опережения зажигания, т.к. трамблер с распределительным валом имеет жесткую связь через муфту датчика распределителя зажигания.

В автомобиле есть масса интересных деталей, о которых знают только автомеханики или люди, сильно увлеченные техникой. Одна из таких деталей – разрезная шестерня. Об этом элементе также знают любители тюнинга. Давайте узнаем, что это за деталь, и для чего она нужна.

Разрезная шестерня

Разрезная шестерня — сдвижная шестерня газораспределительного механизма, которая позволяет менять положение распределительного вала вплоть до десятых долей градуса относительно коленчатого вала НЕ ослабляя при этом ремень ГРМ.

Разрезная шестерня состоит из ступицы и зубчатого венца, которые соединены шестью болтами. Зубчатый венец имеет отверстия с резьбой, а в ступице есть специальные прорези. Благодаря такой конструкции ослабив болты можно провернуть ступичную часть в нужную сторону на определенный угол, при этом зубчатый венец остаётся неподвижным, что позволяет менять фазы газораспределния.

Какие, и для чего существуют распредвалы

И никогда бы речь не шла о том, как подобрать распредвал, если бы все водители ограничивались тем, что имеют на авто с конвейера – двигатель стандартной комплектации со стандартными показателями мощности.

Но, водители ведь тоже люди, а значит, каждый из нас имеет свой характер, и хочет двигаться на автомобиле, в соответствие с основными чертами своего характера. Кто-то спокойно и без лишней суеты на дороге. А кому-то подавай драйв, резкий уход вперед на светофоре, ветер в лицо на трассе.

Собственно, отсюда и возникает необходимость в тюнинге двигателя, одним из основных факторов которого является замена штатного на спортивный распредвал. И очень часто «горячие» парни задают вопрос о том, как выбрать распредвал из массы предложений на сегодняшнем рынке запасных деталей для ремонта и тюнинга авто.

И если машины импортного производства обладают достаточно мощными двигателями, то на просторах нашей страны чаще всего ищут спортивный распредвал на классику. Даже порой и не для особого драйва, а для улучшения характеристик двигателя.

Ведь замена распредвала, по сути своей формирует характер работы вашего двигателя, определяя скорость подъёма и продолжительность открытия клапанов.

Как правило, распредвал расположен в верхней части головки блока цилиндров. Это сегодня. Ранее на двигателях применялся, так называемый, низовой распредвал. Количество распредвалов зависит от количества цилиндров двигателя  и рядности цилиндров двигателя.

Почему возникает такой спрос на спорт распредвал? Ответ прост. Они обеспечивают наиболее оптимальную подачу заряда воздушно-топливной смеси в цилиндры, за счет увеличения высоты подъёма клапанов.

Плавность профиля кулачков у тюнинг распредвала обеспечивает наиболее надёжную работу ГРМ. Кроме того, у спортивного распредвала есть характерная особенность – он увеличивает границу детонации. Т.е это движение без характерного «стука пальцев», так знакомого водителям классических отечественных моделей авто.

О подъёме клапанов — что лучше?

Простое правило «чем больше, тем лучше» не даст ожидаемого результата, а потому надо думать. При значительном подъёме клапанов потребуется замена их пружин на более жёсткие, дабы клапаны могли с той же динамикой преодолевать большее поднятие при открывании/закрывании. Жёсткие пружины создают большее сопротивление вращению распредвала, а значит, увеличивают износ кулачков и немного тормозят двигатель.

Также необходимо учесть, что из-за конструкции механизма поднятия клапана при большом поднятии клапан значительно кренится в бок, а это необходимость замены штатных направляющих втулок клапанов на бронзовые, хотя при предельном поднятии это не спасёт распределительный механизм от быстрого износа.

  Wolf Racing Ford Focus RS 360 – зеленый дракон

Более резкое открытие и закрытие клапанов, обеспечиваемое особым профилем кулачка распредвала, так же ведёт к увеличению его износа.

string(10) "error stat"

Динамическая езда — это то, что хочет получить большинство автолюбителей. Конечно, при достаточном бюджете можно купить быструю машину с мощным двигателем и сразу наслаждаться результатом, однако есть возможность провести тюнинг двигателя, не вкладывая в покупку машины значительные средства.

Лада 2106 Шестироки › Бортжурнал › Замена цепи и звёзд ГРМ (ДВС 2103 1.5)

Вообщем-то пришло время замены цепи, т.к на холодную двс можно сказать оглушал, на горячую ехал не так как хотелось бы, то бишь тяги не было уже да и сальник колена бежал. Все способствовало к ближайшему ремонту. Итак, начну рассказывать как менял, и да, сразу скажу, я менял как мне было удобно, можно было без некоторых пунктов, я помечу где можно без этого. Вообщем изначальный список что планировалось: -снятие лобовой и учёт того что 100% нужно менять; -поменять радиатор с алюминиевого на медный; -поменять патрубок нижний; -поставить другой б/у генератор(не стал, т.к лень уже было; -регулировка клапанов(по звуку «ещё походит», но скоро думаю все же нужно будет отрегулировать);

Начнем с того что я освободил рабочее место для удобства

Картина того что наделал расфигаренный сальник колена

Это был первый день, а точнее 1-1.5 часа первого дня, т.к я увидел что храповик такого размера, ключа которого у меня нету, в итоге он был на 38.

Снятие лобовой на учёт «может звёзды ещё походят?», Но нет, не походят, совсем и не близко, натяжитель и башмак в очень хорошем состоянии, башмак таки вообще будто новый.

Далее снял клапанную, ну это уже просто что бы потом не снимать, и проверил успокоитель, успокоитель вроде бы и живой, НО, у меня есть новый, почему не поменять?

Вообщем-то второй день часа полтора-два закончился

Далее я уехал за запчастями, и так случилось что нужно было немного по городу помотаться.

Третий, но не завершающий день, т.к я делал это первый раз да и меня не особо это торопило, делал в своем темпе и как было удобно мне.

Снял звёзды, и цепь, сначала снял для удобства башмак, потом снял звезду маснянного насоса, потом снял звезду распреда, потом опустил цепь, и она свалилась в поддон, «ммм думаю я в масле, не сгниет», шучу конечно, вытащил и сравнил с новой, растяжка примерно на 4-5мм, фотографии нету, т.к руки все в масле и жирные, не очень комфортно было. Поставил новую звезду колена, самое главное это в поддон не уронить шпонку колена (я не уронил, но сказать имеет место быть). Выставил колено по меткам, удобно крутить 22 ключем,

Далее обезжирил и приклеил натяжитель, вернул башмак на место, и ответкой через верх поднатянул башмаком, ослабил и стрельнул натяжителем и сразу затянул, все огонь натяжка есть. Время покрутить и проверить натяжку. Кручу 2 полных оборота колена, и тут бац у меня ни где ничего не совпадает, ну все думаю «жопа приехала», кручу колено до метки и вижу что и там и там метка совпала. *Чешу репу*, думаю покрутить ещё, 2 полных оборота -совпало, ещё в большем недоумении, кручу ещё раз и ещё 4 круга по 2 оборота, и на всех совпадает, все четенько и ровно, ну думаю огонь, все таки не рукожоп) Мою немного лобовину и вклеиваю сальник.

Обезжирил, и намазал герметиком и прокладку из бумаги, ещё раз все обезжирил, клею и затягиваю, огонь все успешно, правда поругался матом из-за 3х болтов поддона, но ничего обманул систему и через отверстия в защите, длинной битой и двумя удлинителями я попал, причем сразу по резьбе и все хорошо, все нажиулил и затянул, ну не до «усеру», что бы ничего не сорвать и держалось, все огонь думаю. Спросил у нашего драйвовца о клапанах, вообщем было принято решение если машина ездила и ничего не тревожило, можно не регулировать, на самом деле просто хотелось уже собрать и запустить. Пошел ближе к этому, приклеил клапанную, обязательно все обезжирил и приклеил.

Проверка масляного зазора распределительных валов двигателя 4B12 Citroen C-Crosser 2007 — 2013

Инструменты:

• Нож
• Динамометрический ключ
• Головка на 10 мм
• Головка на 12 мм

Детали и расходники:

• Очиститель (или растворитель)
• Пластиковый калибр Plastigauge PL-X (0,018 — 0,045 мм)

Ветошь

Примечания:

Как снять распределительные валы и какие инструменты при этом используются, смотрите здесь.

Применение данного метода проверки распределительных валов и головки блока цилиндров значительно упрощает процедуру определения зазоров в таких деталях головки блока, как подшипники распределительного вала.

1. Очистите постели распределительного вала на головке блока цилиндров, крышки подшипников распределительного вала и шейки вала от отложения масла и смазки.

2. Установите нижний вкладыш подшипника распределительного вала выпускных клапанов на головку блока цилиндров, затем аккуратно уложите распредвал Ситроен.

3. Отрежьте кусок пластикового калибра длиной, совпадающей с шириной шейки, затем положите его на шейку распределительного вала вдоль его оси.

4

Осторожно установите крышки подшипников распределительных валов на головку блока цилиндров и затяните болты крепления номинальным моментом в два-три приема в порядке, указанном на рисунке. Момент затяжки: проход 1 – 6 ± 1 Н·м; проход 2 – 12 ± 1 Н·м

Примечание:

Поскольку крышки подшипников распределительных валов с каналом подачи масла и упорные крышки подшипников распределительных валов имеют одинаковую форму с другими крышками подшипников, то для корректной установки проверьте соответствие идентификационной метки и номера крышек с местом установки (идентификация стороны впускных и выпускных клапанов) и номером подшипника: I — распределительный вал впускных клапанов: Е — распределительный вал выпускных клапанов.

5. Установите верхний вкладыш подшипника распределительного вала на распределительный вал.

6. Установите крышку переднего подшипника распределительных валов на головку блока цилиндров и затяните болты крепления крышки указанным моментом 17 ± 3 Н·м в последовательности номеров, указанной на левой части рисунка (1).

Примечание:

Если крышка переднего подшипника распределительных валов установлена неправильно (под наклоном), то при затяжке болтов крепления возможно ее повреждение. Устанавливайте крышку переднего подшипника распределительных валов на головку блока цилиндров и распределительные валы правильно.

7. Окончательно затяните болты крепления крышки переднего подшипника распределительных валов номинальным моментом 30 ± 2 Н·м в последовательности номеров, указанной на правой части рисунка (2) выше.

8. Отверните болты крепления крышки переднего подшипника распределительных валов в два-три приема в порядке, указанном на рисунке, и снимите крышку.

Примечание:

Будьте осторожны, не уроните верхний вкладыш подшипника распределительного вала.

9

Отверните болты крепления крышек подшипников распределительных валов в четыре-пять приемов в последовательности, указанной на рисунке, и осторожно снимите крышки

Примечание:

Если болты крепления крышек подшипников распределительных валов ослабить за один прием, то перемещение распределительного вала под усилием пружин клапанов может привести к вырыванию болтов крепления и повреждению их резьбы.

10. Измерьте ширину раздавленной калиброванной пластиковой проволоки в ее наиболее широкой части, используя шкалу, отпечатанную на упаковке пластикового калибра. Для сравнения, номинальные масляные зазоры распредвала равны 0 — 0,032 мм.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Чем отличаются распредвалы 405 и 406?

Двигатель автомобиля состоит из множества деталей. Он конструктивно сложен и требует от мастера точности сборки. Так же, все его части должны соответствовать оптимальным размерам и характеристикам, чтобы выдерживать большую нагрузку и постоянное взаимное трение с другими деталями внутри мотора.

Одним из таких элементов является распредвал, или распределительный вал, который, за редкими исключениями, обязательно должен присутствовать в двигателе внутреннего сгорания (ДВС). На его плечи возложена ответственность за открытие и закрытие клапанов камер сгорания топлива.

При этом впускные клапаны открываются для подачи в камеру воздушно-топливной смеси, а выпускные способствуют выходу отработанных газов.

Открытие возможно благодаря конструкции распредвала – на нем расположены кулачки особой формы, в количестве, равном количеству клапанов. И при вращении вала они поочередно «набегают» на рычажки, открывающие клапана, обеспечивают подачу топлива и непрерывную работу двигателя.

Серии двигателей 406 и 405, как и все запчасти и комплектующие к ним, производятся на Заволжском Моторном Заводе. Основными покупателями этих моторов является Горьковский Автомобильный Завод (ГАЗ), а так же, компания Fiat.

Что общего у этих деталей?

Как видим, среди двух существующих вариантов заводских распредвалов (без учета «тюнинговых» валов, которые не устанавливаются заводом), оба маркированы номером 406, так как реконструкции распредвала не было, и все осталось как есть. Поэтому можно с уверенностью сказать, что распредвал 406 – он же и распредвал 405 (устанавливаемый на мотор ЗМЗ 405). По крайней мере, это относится к валу 406.1006015-10 для инжекторных моторов.

Желание каждого водителя улучшить характеристики своего авто привело к тому, что появился опыт замены одного распредвала другим. Оказалось, что эти детали вполне взаимозаменяемы, конечно, в умелых руках.

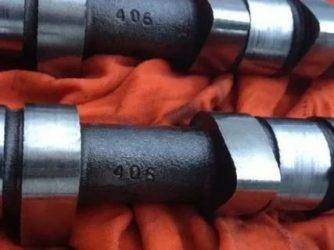

Отличия распредвалов 406 и 405

Если учесть, что на инжекторные моторы ЗМЗ 405 ставится распредвал 406.1006015-10, а на карбюраторные моторы ЗМЗ 406 — 4061.1006015, то можно сказать, что разница заключается в отличии двух этих валов:

1. На карбюраторном распредвале 4061 менее широкая фаза.
2. На инжекторном валу 406 больший профиль кулачка.
3. Распредвал 4061 устанавливается на карбюраторные моторы и Евро-3.
4. Распредвал 406 укомплектовывает двигатели легковых машин с инжектором.
5. Инжекторный распредвал является более скоростным, чем карбюраторный.

Роль разрезной шестерни в конструкции распредвала двигателя

Lada 2101 Logbook Ремонт главного и рабочего цилиндров сцепления ВАЗ 21011

Сама шестерня распредвала предназначена для передачи вращающего момента с коленчатого вала двигателя на распределительный вал ГРМ посредством ременной или зубчатой передачи.

Такая шестерня выполняется из металла и не имеет подвижных частей, так как сама является ею. Разрезная же шестерня выполняется из двух частей, которые могут перемещаться относительно друг друга. Она позволяет менять положение распределительного вала, не затрагивая при этом, натяжение ремня или цепи ГРМ, то есть оставляет не подвижными все остальные части.

Чтобы понять назначение такой шестерни, необходимо вспомнить, какие факторы влияют на мощность работы любого мотора. Под этими факторами понимаются: сечение и длина специальных каналов, по которым осуществляется подача топлива и выпуск отработавших газов, а также фазы газораспределения. Ими называют те момента времени, при которых клапана находятся в открытом или закрытом состоянии. Для облегчения восприятия данного определения составляется специальная круговая диаграмма, на которой изображаются эти фазы относительно коленчатого вала.

Итак, разрезная шестерня устанавливается в двух случаях:

При проектировании деталей двигателя не учитываются погрешности оборудования, выполняющего их изготовление. Дело в том, что размеры конечной детали могут отличаться от исходного чертежа. Такой деталью является шестерня распредвала. Дело в том, что она смещает фазы газораспределения на допустимую погрешность, равную, примерно, 10 %. Однако данные отклонения влияют на эффективность работы мотора и в большинстве случаев снижают номинальную мощность. Это объясняет то, что многие двигатели, выпущенные одним и тем же заводом, могут иметь различные характеристики.

Разрезная шестерня позволяет изменить фазы газораспределения и свести такую погрешность к минимуму, а значит, увеличить эффективность работы мотора, подняв его мощность.

Установка спортивного распредвала уже предполагает стремительное улучшение работы двигателя на различных оборотах, так как он имеет особую конструкцию, влияющую на периоды открытия и закрытия клапанов. Комбинация такого распредвала с разрезной шестерней позволяет увеличить мощность мотора еще на три процента.

LiveInternetLiveInternet

Осуществить тюнинг своего двигателя может каждый, вопрос лишь в финансах. Но без знания теоретической части это невозможно. Сегодня мы поговорим о такой детали как разрезная шестерня распределительного вала. С ее помощью можно добиться больших оборотов самого вала, при этом увеличивая эффективность фаз газопраспределения. В свою очередь это позволяет добиться более высокой мощности двигателя, которая нам и нужна.

Конечно, недостаточно просто установить разрезную шестерню, так как без спортивного распредвала она не будет давать такого эффекта. Данная деталь также требует и тонкой настройки, о которой мы расскажем ниже.

Почему разрезная шестерня так важна?

Для того чтобы ответить на этот вопрос, нужно видеть две объективные причины, предполагающие установку:

• Несовершенство сборки авто. Как известно, автопроизводители всегда допускают погрешности при выпуске автомобилей. Характеристики двигателя не доводятся до идеальных, особенно если машину не планируют делать гоночной. В связи с этим характеристики двигателя могут иметь допуск по чертежам порядка 10 град.
• Возможность настройки и регулировки. Если вы поставите себе спортивный распредвал и разрезную шестерню, то вы сможете произвести оптимизацию рабочего цикла двигателя. Это даст добавку к мощности около пяти процентов.

Всегда следует понимать, что серийное авто можно разогнать, «выжать» из него больше лошадок, если подходить к этому вопросу грамотно. И разрезная шестерня является одним из маленьких шажков, позволяющих приблизиться к своей цели.

Настройка

Как в момент установки, так и при последующей эксплуатации вам следует выполнить регулировку шестерни. Осуществляется это с помощью индикатора часового типа. Приобрести это приспособление можно в автомобильном магазине за небольшие деньги.

Требуется произвести настройку перекрытия впускных и выпускных клапаном по высшей мертвой точке порня. При этом, в зависимости от ваших пожеланий, крутящий момент может быть увеличен на средних или высоких оборотах. Если вы собираетесь участвовать в Drag-заездах, то естественно повышаются высокие обороты. А для коротких и зацикленных трасс ценной будет именно середина.

После обкатки нового распредвала и шестерни вы поймете, что нужно отрегулировать дополнительно. Все познается на практике.

Чтобы выполнить настройку, следует действовать по нашей инструкции. Конечно, для каждого распредвала это не подойдет, поэтому для конкретных моделей лучше поискать свою последовательность действий:

• Наносим метку на неподвижной и подвижной части шестерни. Обязательно проводите сравнение со стандартным шкивом.
• Монтируем шестерню на распределительный вал. После этого надеваем ремень ГРМ на место.
• Сверяем метки на шкиве, маховике, а также задней крышке ремня или цепи ГРМ. Метка должна располагаться ровно напротив среднего деления шкалы.
• Проконтролируем оба клапана на четвертом цилиндре по перекрытию. Они должны быть открыты одинаково. В ином случае производится ослабление болтов с последующим ручным поворотом вала по отношению к внешней части разрезной шестерни.
• Теперь производим коррекцию относительно увеличения мощности на уровне оборотов. Для повышения на средних оборотах следует повернуть распредвал по ходу вращения коленчатого вала. При этом угол открытия впускного клапан должен увеличиться. Если же нужно повысить высокие обороты, то вращаем распредвал против хода коленвала.
• После осуществления предыдущего шага обязательно нужно выставлять опережение зажигания.

Как видите, установка и регулировка не так сложны, если у вас есть необходимые навыки и уверенность в своем успехе. Не останавливайтесь на этом и подумайте о тюнинге других систем своего автомобиля. Каждый элемент может прибавить вам лишние проценты мощности, позволяющие опережать соперников по заезду. Желаем удачи!

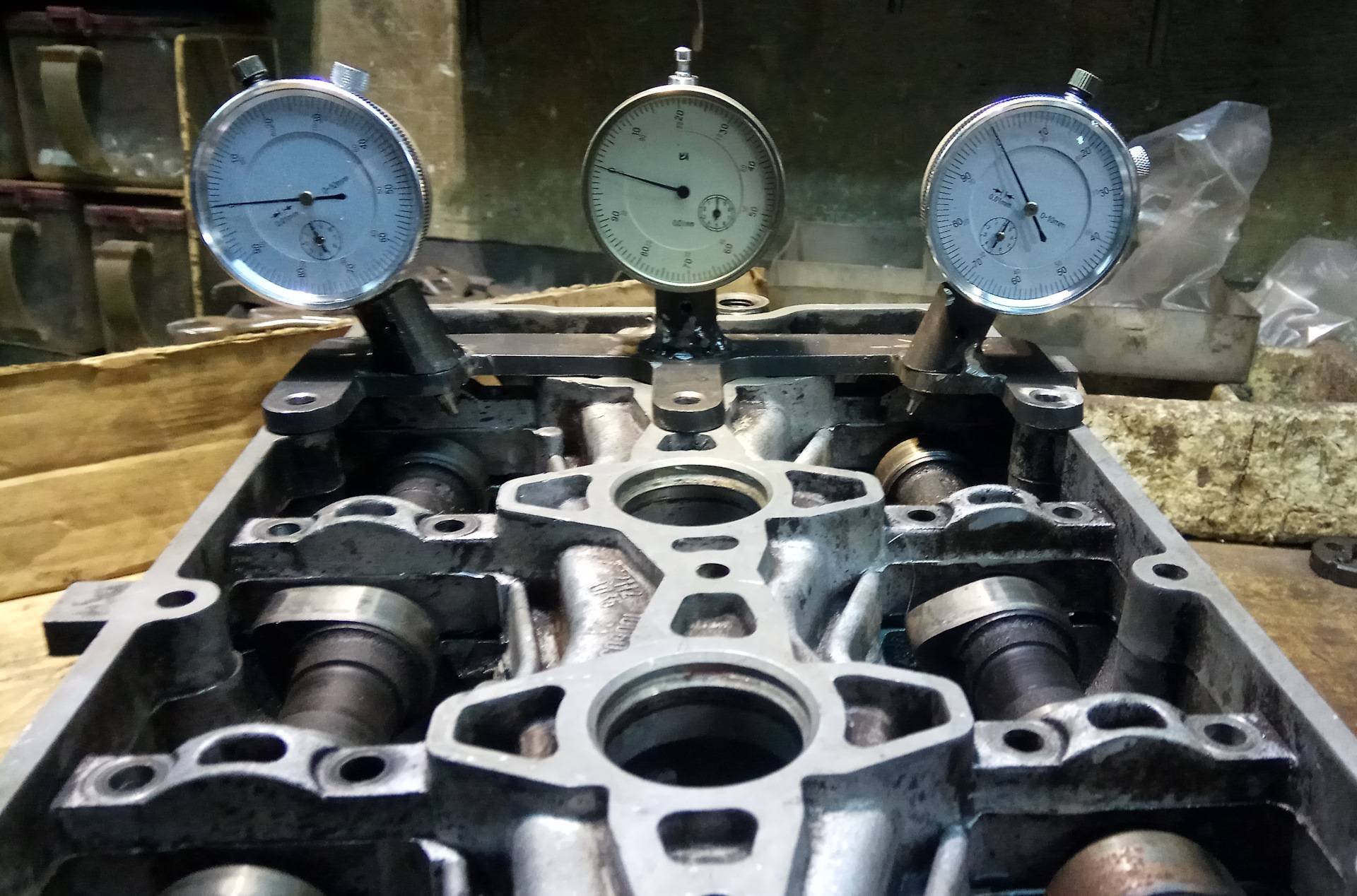

Как настроить распредвал

Вам понадобится

– индикатор установки ВМТ часового типа.

Инструкция

Отрегулируйте тепловые зазоры, согласно рекомендации производителя. Обычно они составляют на впускном клапане – 0,15 – 0,2, на выпускном – 0,2 – 0,3. Затем выставьте фазы. Для этого проверните распредвал таким образом, чтобы второй или седьмой кулачек стали набегать на толкатель, допустим, это будет последний. Выставьте его и 8-й толкатель одинаково нажатыми. Установите на мотор индикатор часового типа и уприте его ножку в седьмой толкатель. Подведите поршень первого цилиндра в ВМТ. Делайте это аккуратно, чтобы он не уперся в клапан. При правильной установке ВМТ – это не произойдет. Накиньте ремень ГРМ и натяните его.

Проверните двигатель за храповик. Поймайте момент, когда седьмой толкатель начнет двигаться вниз. При касании седьмым кулачком толкателя, в этот момент стрелка индикатора придет в движение, прекратите вращение. Заметьте маркером данный момент на маховике через смотровое окно. Метку поставьте напротив прорези верхней мертвой точки. Снова прокручивайте коленвал, при этом считайте количество зубцов на маховике до ВМТ, допустим это 12. Запомните его.

Остановите коленвал в ВМТ 1-го цилиндра и переставьте индикатор на восьмой толкатель, если стоял до этого на втором – переставьте на первый. Плавно прокручивайте двигатель по ходу вращения и заметьте момент остановки толкателя, в этот момент стрелка индикатора прекратит двигаться. Заметьте это маркером на маховике и посчитайте сколько зубцов после ВМТ до этой метки, допустим 6. Затем сложите 12+6=18 и разделите пополам, получится число 9.

Возвратитесь назад к ВМТ. Индикатор в этот момент установлен на восьмом толкателе, добейтесь чтобы толкатель полностью остановился после верхней мертвой точки на 9-ом зубе маховика. Для этого подведите его на маховике после ВМТ, вращая коленвал по часовой стрелке. Ослабьте крепление сдвижной шестеренки и медленно вращая распредвал добейтесь полной остановки восьмого толкателя, в этот момент стрелка индикатора перестанет двигаться вверх. Проверьте, чтобы начало открытия впуска это был девятый зуб до ВМТ, а окончание закрытия выпуска – девятый зуб после ВМТ. Если маховик у вас облегченный и риски ВМТ не видно, индикатор поставьте в свечное отверстие и всю операцию сделайте, как написано выше.
