Удаление нагара в двигателе двухтактного скутера

Карбюратор скутера. Правильная регулировка

Карбюратор этот тот узел, значимость которого невозможно переоценить. Так как именно в карбюраторе происходить смешение бензина с воздухом и формирование, таким образом, топливной смеси, перед ее непосредственной подачей в цилиндр скутера. От качества и правильного состава топливной смеси зависит расход топлива, износ цилиндропоршневой группы и свечей зажигания, максимальная скорость и динамика скутера, а также многое другое

Именно поэтому так важно ответственно и комплексно подходить к настройке карбюратора. Правильно отрегулированный карбюратор обеспечит стабильную, надежную и продуктивную работу двигателя, а также сделает езду комфортной и безопасной

К сожалению, скутеристы часто, по незнанию или не опытности, недооценивают всю важность комплексной настройки карбюратора. Например, чрезвычайно широко распространено заблуждение, что регулировка степени обогащенности смеси, подразумевает под собой лишь регулировку винта качества на карбюраторе. На самом деле такая настройка позволяет добиться правильности смеси лишь на холостых и низких оборотах. При этом на средних и высоких оборотах пропорции топливной смеси могут быть полностью нарушены. Давайте разберемся, как всё же правильно настроить карбюратор. Прежде чем приступать непосредственно к регулировке карбюратора, нужно убедиться в необходимости такой регулировки. Есть несколько верных признаков, которые помогут вам понять преробагащенна ли смесь или наоборот она слишком бедная. Для разных режимов работы двигателя эти признаки немного отличаются.

Настройка карбюратора на холстом ходу и низких оборотах

Определить бедную смесь на низких и холостых оборотах можно по следующим признакам:

1. Скутер тяжело заводиться и все время норовит заглохнуть
2. Поворот ручки газа не приводит к ожидаемому уровню повышения оборотов. Информативность крайне низкая
3. При сильном резком открытии дроссельной заслонки карбюратор начинает издавать характерные хлопки.
4. Самый верный и надежный признак: при бедной смеси свеча зажигания останется белой, даже после продолжительной работы.

Слишком богатая смесь на низких оборотах также имеет несколько характерных признаков:

1. Неровный, плавающий холостой ход двигателя
2. Сильное увеличение расхода топлива по сравнению с указанными производителем параметрами
3. Свеча зажигания будет выраженного черного цвета с заметным нагаром, так как топливная смесь просто не догорает в цилиндре.

Если вы заметили наличие одной из этих групп признаков у себя на скутере, то качество смеси и холостой ход необходимо отрегулировать. Делается это весьма просто, с помощью винтов регулировки.

На подавляющем большинстве скутерных карбюраторов иметься два таких винта. Один отвечает за качество смеси, а другой за количество оборотов коленчатого вала на холостом ходу. При закручивании винта качества в топливную смесь добавляется больше бензина и соответственно она обогащается. И, наоборот, при откручивании этого винта смесь становиться беднее. Что же касается винта количества, то закручивая, его вы увеличиваете холостые обороты, а откручивая, наоборот, уменьшаете.

Правильная настройка карбюратора на холостом ходу достигается путем установки оптимального соотношения между качеством топливной смеси и количеством оборотов. Для того чтобы двигатель скутера работал правильно следует сначала при выключенном двигателе максимально закрутить винт качества, а затем окрутить его на полтора два оборота. Это значение считается наилучшим для большинства типов двигателей, правда следует сказать, что оптимальное значение может меняться в зависимости от степени изношенности двигателя и других факторов.

Карбюратор скутера

Принцип работы карбюратора схож с работой пульверизатора. Рассмотрим простейшее устройство.

1 – рукоятка управления дроссельной заслонкой; 2 – трос; 3 – пружина; 4 – дроссельная заслонка; 5 – диффузор; 6 – канал; 7 – отверстие; 8 – седло; 9 – запорная игла; 10 – поплавок; 11 – поплавковая камера; 12 – жиклер; 13 – распылитель; 14 – смесительная камера.

Топливо поступает по каналу 6 самотеком или при помощи топливного насоса. Наполняет поплавковую камеру. Поплавок начинает подниматься к верху и в определенный момент перекрывает заливное отверстие. Это есть уровень нужный для работы устройства.

Поступательные движения поршня в цилиндре создают разряжение. Открывается окно или клапан и воздух движется в камеру сгорания. В трубе 14 всасываемый воздух цилиндром с большой скоростью смешивается с топливом в определенном соотношении. Смесь получается как туман, процесс называется карбюрацией.

Водитель управляет дроссельной заслонкой 4 с помощью ручки 1 и троса, увеличивая подачу смеси. Возвратная пружина 3 возвращает заслонку на место и уменьшает подачу. Но этого не достаточно и на помощь приходят разные дополнительные функции управления.

Классификация и основы подбора

Сегодня в мире применяются три основных классификатора для описания свойств и сферы применения двухтактных масел:

Рассмотрим только актуальные, действующие сегодня стандарты. Устаревшие и вышедшие из оборота классификации нет смысла обозревать, так как их в продаже на сегодня найти практически невозможно.

По SAE сегодня распространены два типа моторных масел TD и TC-W3. Первый тип, TD, подходит для большинства двухтактных двигателей, эксплуатируемых сегодня. Смазочные материалы с маркировкой TC-W3 предназначены для лодочных ДВС. Главным отличием этих смазок является их высокая экологичность. По рабочим характеристикам существенных различий нет.

По JASO сегодня можно встретить масла с маркировкой FB, FC и FD. Качество и рабочие качества повышаются с отдалением второй буквы от начала алфавита. Смазки с маркировкой FB подойдут для низконагруженных двигателей без специфичных требований.

Параметры испытаний для JASO и ISO
ISO	—	EGB	EGC	EGD
JASO	FA	FB	FC	—
Смазочные свойства	90 min	95 min	95 min	95 min
Индекс крутящего момента	98 min	98 min	98 min	98 min
Моющие свойства	80 min	85 min	95 min	125 min
Отложения на юбке поршня	—	85 min	90 min	95 min
Дымность	40 min	45 min	85 min	85 min
Отложения в системе выхлопа	30 min	45 min	90 min	90 min

Категория FC обладает пониженным выделением дыма. У FD, помимо сниженной дымности, повышенные очищающие свойства.

Классификация по ISO основана на японской JASO. Однако здесь дополнительно введено несколько уровней проверки, которые обязательно должно пройти каждое сертифицируемое масло.

Аналогично JASO, здесь есть три класса:

1. ISO-L-EGB — аналог FB.
2. ISO-L-EGC — аналог FC.
3. ISO-L-EGD — аналог FD.

В случае с классификацией по ISO, первым двум классам дополнительно проводятся тесты на чистоту поршней после использования. Последнему классу необходимо пройти тест на моющие свойства.

Стандарты двухтактных моторных масел — видео

Инструкция по ремонту двигателя 4 тактного скутера своими руками

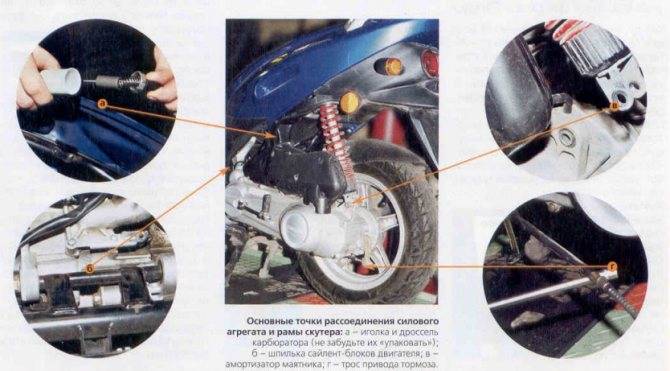

1. Снимаем двигатель со скутера. Устанавливаем скутер максимально устойчиво. Снимаем багажник. Отсоединяем все провода от двигателя и трос газа от карбюратора. Снимаем бензошланг и вакуумный фильтр. Отсоединяем задний амортизатор. После того, как двигатель отделили от рамы, откручиваем гайку на оси крепления и удаляет ось. После извлечения двигатель желательно помыть.
2. Снятие головки цилиндра. Необходимо производить для очистки камеры от нагара. Для того, чтобы снять головку, необходимо предварительно отсоединить все «лишние» детали. Затем откручивается болт натяжителя цепи и стопорные болты. Затем поворачиваем маховик, пока обозначение Т не совпадет с аналогичным на корпусе двигателя. Откручиваем болты, на которых крепится цилиндр и снимаем цепь, а затем и саму головку цилиндра.
3. Регулирование зазоров клапанов необходимо производить, если появился металлический стук. Принцип действия следующий: снимается крышка клапанного механизма. Метку на маховике соотносим с меткой на корпусе двигателя. Замеряем зазор между регулировачным винтом и стержнем клапана. При увеличении или уменьшении зазора производим регулирование путем вращения винта.

Как показывает практика, капитальный ремонт двигателя лучше доверить профессионалам, поскольку возникает множество нюансов, на которые обычный водитель не обращает внимания, но которые в дальнейшем могут создать еще большие проблемы и тогда потребуется более дорогостоящий ремонт. Видео о ремонте 4 тактного скутера познакомит с основными аспектами ремонта.

Источник

Минеральное или синтетическое

Масло моторное 2Т разделяется на виды, в зависимости от способа его получения. Вид масляной жидкости может быть:

1. Минеральный. Этот вид не отличается высоким качеством и положительными характеристиками. Получается в результате переработки нефти. При повышении температуры во время работы двигателя теряет густоту. Следствием становится потеря способности качественно смазывать трущиеся детали и разрушение силового агрегата. Имеет небольшую стоимость в розничной продаже.
2. Синтетический. Изготавливается в лабораторных условиях. Для повышения качества смазки, добавляют необходимые наполнители. Молекулы масла имеют одинаковый размер, в результате чего снижается трение деталей и нагрев двигателя. Имеет несколько высокую стоимость.
3. Полусинтетический. Минералка и синтетик перемешиваются в установленных пропорциях. Обладает необходимыми техническими показателями и имеет доступную стоимость.

Не имея опыта, провести выбор масла можно, изучив маркировку на емкости. На ней указана информация о масле и для чего оно может применяться.

Инструменты

• Съемник генератора (можно сделать самому)
• Съемник вариатора (можно сделать самому)
• Съемник звездочки кикстартера (только для двигателя 157QMJ)
• Головки на 8, 10, 12, 17 мм
• Крестовая и плоская отвертка
• Небольшой молоток
• Желание

Большинство китайских четырехтактных скутерных двигателей можно разделить на два основных типа

1. Первый тип: двигатель 139QMB-серии. Данный двигатель очень популярен в странах СНГ и устанавливается на большинство китайских четырехтактных скутеров
2. Второй тип: двигатель 157QMJ-серии. Данный двигатель имеет больший нежели первый объем и в силу более высокой цены не так популярен

По сути, эти два двигателя являются копией древней Honda GY6 и отличаются друг от друга рабочим объемом, конструкцией кикстартера, приводом масляного насоса и приводом электростартера. Во всем остальном эти двигатели идентичны.

Типичный 139QMB, по факту JL1P139QMB-2

А так выглядит типичный 157QMJ, по факту LK162QMK

Неисправности электродвигателей и способы их устранения

О том, что электродвигатель триммера вышел из строя свидетельствуют:

• сильный перегрев;
• работа рывками;
• полная неработоспособность.

Чтобы своими руками реанимировать мотор электрической ручной косы, ее владелец должен обладать определенными знаниями в области электротехники, понимать устройство электродвигателя и иметь опыт устранения неисправностей, возникающих при эксплуатации сложных бытовых изделий.

Далее нужно убедиться, поступает ли напряжение

220В на контакты электродвигателя при нажатии на кнопку включения. Если напряжение есть, это свидетельствует о том, что вышел из строя именно мотор. В противном случае неисправна кнопка включения, которую лучше всего заменить.

Подшипники

Чаще всего электродвигатель теряет свою работоспособность из-за неисправности подшипников. В нормальном состоянии ротор должен свободно вращаться внутри статора. Однако отсутствие смазки в подшипниках, ее запустевание или попадание внутрь грязи может стать причиной затрудненного вращения ротора. В некоторых ситуациях он может даже заклинить. Кроме того, сильный шум при работе мотора может свидетельствовать о том, что подшипники разбиты и требуют замены.

Внешние повреждения

Перед тем, как приступить к ремонту, рекомендуется внимательно осмотреть электродвигатель на предмет повреждений. К ним относятся:

• наличие загрязнений и посторонних предметов внутри мотора;
• потемневшая краска внутри двигателя, что будет свидетельствовать о сильном его перегреве;
• сколы и трещины на внешних поверхностях мотора;
• сломанные конструктивные элементы.

Выявленные дефекты по возможности устраняют. После этого рекомендуется тщательно протереть смоченной спиртом тряпочкой пластины коллектора и щетки. Если графитовые щетки сильно изношены их меняют на новые. При наличии выбоин или выгоревших участков на пластинах коллектора, последний подвергают механической обработке с последующей полировкой.

Обмотки

Магнитопровод электродвигателя изготавливается из специальной высокопрочной стали, и его поломка может быть вызвана только запредельными нагрузками

Поэтому все внимание при ремонте электродвигателя уделяют целостности обмоток и их изоляции, а также надежному контакту между сопрягаемыми деталями. Невредимость обмоток проверяют следующим образом:

• устанавливают переключатель рода работ мультиметра в режим измерения сопротивления (наименьший предел);
• прикладывают щупы мультиметра к графитовым щеткам или непосредственно к их контактам.

В том случае, когда прибор показывает бесконечное сопротивление, рекомендуется, не отнимая щупов от контактов щеток, провернуть вал электродвигателя. Если при этом мультиметр покажет сопротивление в пределах от 10 до 40 Ом, то обмотка статора цела, а если меньше 5 Ом, то в ней имеется межвитковое замыкание, как правило, возникающее при сильном перегреве мотора.

Скутер з двухтактним двигателем

Если двигатель скутера двухтактный то и масло для него обязательно должно быть 2т. Этот тип скутера ест масло и его в малых дозах добавляют к бензину (в современных 2т скутерах масло больше не разбавляют с бензином благодаря раздельной системе смазки двигателя). Поэтому масло должно быть такое, чтобы оно хорошо смешивалось с бензином, не оседало на дне и от него заббился карбюратор. С этим хорошо справляется 2т масло.

• Motul
• Mol Dynamic
• Castrol Power
• Castrol Act Evo
• Repsol Moto (Sintetico 2t,Off Road 2t, Racing 2t, Competicion 2T)
• И другие качественные масла.

И даже если у вас старенький двадцатилетний скутер, не пренебрегайте качественным маслом

Не важно скутер новый или старый, от каждого требуется чтобы он ездил

Как поставить кольца на скутер

Стоит отметить, что долговечная и безотказная работа поршневой во многом зависит от правильной установки колец. В этом деле спешка и грязь абсолютно не к чему. Делайте все аккуратно (для себя ведь), не спеша и самое главное: соблюдайте чистоту!

Для начала, давайте немного разберемся, что же из-себя представляет стандартный набор поршневых колец четырехтактного двигателя скутера. Стандартный комплект состоит из: двух компрессионных колец (верхнего и нижнего) и одного маслосъемного, которое в нашем случае имеет разборную конструкцию.

Комплект поршневых колец для двухтактного двигателя скутера, отличается от предыдущего — отсутствием маслосъемного кольца, также комплект колец двухтактного двигателя может включать в себя экспандер (отмечен стрелкой).

Итак, с комплектами мы более-менее разобрались — пора переходить собственно к делу. Заранее подготавливаем небольшие полосочки жести или тонкого пластика, с их помощью мы будем одевать кольца на поршень.

Тщательно отмываем кольца и поршень, при установке новых колец на поршень бывший в работе не забывайте чистить его канавки от нагара, иначе новые кольца в цилиндр не зайдут. Готовим чистое рабочее место и производим установку.

Берем из комплекта экспандер маслосъемного кольца и ставим его в самую нижнею канавку поршня.

Точно также, устанавливаем экспандер из комплекта для двухтактного двигателя (если есть), с той лишь разницей, что замок экспандера должен располагаться в зоне стопорного штифта (отмечен стрелкой) канавки поршня.

Ищем на кольцах метки, прикладываем к поршню заранее приготовленные полоски, очень аккуратно и не спеша как бы натягиваем кольца по нашим полоскам на поршень, в таком порядке: сначала одеваем маслосъемное кольцо, потом одеваем второе маслосъемное кольцо, далее одеваем нижнее компрессионное кольцо (темное) и только потом одеваем верхнее компрессионное кольцо (светлое). Метки на кольцах после установки должны располагаться вверх к ГБЦ.

Расправляем кольца так, чтобы они встали строго напротив своих канавок и не торопясь вытягиваем из-под них наши полоски. Теперь главное: после того как вы вытянули полоски и кольца легли в свои канавки в обязательном порядке — проверьте каждое кольцо на подвижность. Кольца в канавках поршня должны свободно вращаться в разные стороны.

Метки

Маслосъемное кольцо после установки должно выглядеть примерно так:

Метки после установки должны быть направлены строго к ГБЦ.

Непосредственно перед установкой поршня в цилиндр, замки поршневых колец необходимо развести в правильном порядке. Делается это так:

Разворачиваем верхнее компрессионное кольцо так, чтобы его замок сместился относительно оси поршневого пальца примерно на 45 градусов, нижнее компрессионное кольцо разворачиваем так, чтобы его замок сместился примерно на 180 градусов относительно замка верхнего компрессионного кольца.

Замок верхнего маслосъемного кольца разворачиваем на 90 градусов относительно замка нижнего компрессионного кольца, а замок нижнего маслосъемного кольца разворачиваем на 180 градусов относительно верхнего маслосъемного кольца.

На фото отмечено, как примерно должны стоять замки поршневых колец четырехтактного двигателя:

Красными метками обозначены замки компрессионных колец Синими метками обозначены замки маслосъемных колец

Замки поршневых колец двухтактного двигателя перед окончательной установкой поршневой должны располагаться строго по центру стопорных штифтов.

scooter-mania.ru

Холостой ход двигателя скутера

Проблема плавающего холостого хода постоянно актуальна и нередко разрешить ее довольно трудно. Традиционно, выход может быть и обычный, к примеру, в неких вариантах, достаточно сменить свечу и неувязка решается, однако совсем нередко есть ряд маленьких недостатков и недочетов. В данном случае имеет место воздействие ряда причин, которые в комплексе имеют все шансы воздействовать на правильную работу мотора.

Правильная работа холостого хода на скутере возможна только в следующих случаях:

Свечка исправна и имеет правильный зазор

Не имеет нагара, сплавлености

Хоть вы и поменяли кольца, вы имели возможность не направить внимание на нагар внутри камеры сгорания, в частности, на окошках цилиндра, на головке цилиндра. Лишний нагар в движке, кой имел возможность создаться в результате плохого масла (если скутер двухтактный) станет прямо воздействовать на правильную работу мотора. Правильная работа холостого хода невозможна в отсутствии рабочего пускового обогатителя

Правильная работа холостого хода невозможна в отсутствии рабочего пускового обогатителя

Он играет главную роль при запуске мотора на холодную. И в данном случае, обороты обязаны плавать в рамках такого, пока двигатель разогреется. В начале, сходу после пуска, обороты должны быть больше, и равномерно станут понижаться по мере прогрева мотора скутера. Потому регулировать холостой ход необходимо лишь на прогретом скутере. Выхлопная труба и фильтр должны быть чистыми. Карбюратор необходимо промывать и продувать, хотя бы каждые 2 года, в особенности если вы не эксплуатируете скутер зимой.

Обычная работа холостого хода невозможна, как в одном из перечисленных выше случаев, так и в комплексе

Потому важно проводить периодический сервис скутера, чтоб быть в курсе по каждому из пунктов, и в случае надобности скоро устранить поломку

Большинство мопедов имеют вполне простую конструкцию карбюратора, также он находиться в удобном месте, что дает возможность быстрой регулировки. И если вы владелец мопеда Альфа и ему подобного, данное руководство о том как настроить карбюратор на мопеде Альфа для вас.

Регулировка карбюратора нужна большинству мопедов, ведь со временем точные настройки теряются, и возникает необходимость улучшить холостой ход или расход топлива. Данная необходимость может возникнуть тогда, когда мопед Альфа начинает неправильно функционировать, выдавая совсем другую горючую смесь. Стандартно соотношение бензина к воздуху должно составлять 1 к 15. Отклонение от нормы приводит к тому, что смесь обогащается или обедняется.

При образовании богатой смеси у вас возникнут следующие признаки:

• частые хлопки в выхлопной трубе;
• слабая динамика разгона;
• большой расход топлива.

К признакам бедной смеси можно отнести:

• наличие белого нагара на свече;
• сложность в запуске мотора;
• плохая работа холостого хода;
• невозможность повысить обороты.

Если вы не знаете, как настроить карбюратор на мопеде альфа 50 или 110 кубов, выполняйте все действия в последовательности, но перед этим убедитесь в том, что двигатель нормально прогрет. После этого придется для точной настройки карбюратора придется произвести следующие действия:

• заменить или почистить воздушный фильтр;
• проверить свечу зажигания;
• почистить поверхность карбюратора от грязи;
• проверить все шланги и соединения на герметичность.

Как правильно настроить карбюратор на мопеде альфа

Шаг 1. Настройка качества смеси. Мопед Альфа имеет для этого специальный винт, который предварительно нужно полностью закрутить и выкрутить максимум на 1 оборот. Дальше находим винт холостого хода и вращаем его до тех пор, пока мопед не начнет работать устойчиво на нормальных оборотах. Следующий этап — обеднение смеси, после холостого хода придется немного открутить винт качества смеси до тех пор, пока двигатель не начнем плохо работать с перебоями.

Шаг 2. Мы сделали смесь бедной, но нужно это исправить, для этого винтом холостого хода обогащаем смесь, закручивая его. Настройка происходит до тех пор, пока мотор не начнет работать нормально и без перебоев. Проверить тот факт, что карбюратор мопеда Альфа настроен можно посредством нажатия ручки газа. Если при ее резком открытии мотор сразу глохнет или давиться, придется обогатить смесь, открутив немного винт качества смеси.

Таким образом мы получим правильно настроенный карбюратор. В свою очередь, это влияет на расход топлива, мощность двигателя и его бесперебойную работу. Если карбюратор стабильный, двигатель будет способен выдать полную мощность. В некоторых случаях настройка карбюратора мопеда Альфа невозможна самостоятельно, но специалисты делают процедуру за 10-20 минут.

Установка поршневых колец

Вынимаем из коробки комплект поршневых колец. Комплект поршневых колец для китайского четырехтактного скутера обычно состоит из пяти позиций. Три из которых — единое сборное маслосъемное кольцо, два остальных: верхнее и нижнее компрессионное.

Обычный комплект поршневых колец выглядит примерно так

Или так

Аккуратно, идеально чистыми руками распаковываем комплект

В комплекте вы найдете два самых тонких кольца и одно толстое гофрированное кольцо (экспандер) — это  будет сборное маслосъемное кольцо, которое нужно установить на поршень в первую очередь

Ставим в самую нижнею канавку поршня экспандер

В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера

Отыскиваем в комплекте нижнее и верхнее компрессионное кольцо и устанавливаем их соответственно в среднею и верхнею канавку поршня — метками на боковой поверхности к головке блока цилиндров (ГБЦ). Нижнее компрессионное кольцо отличается от верхнего цветом (не всегда) и формой рабочей кромки (всегда). В большинстве комплектов нижнее компрессионное кольцо окрашено в черный цвет, а его рабочая кромка имеет небольшой скос.

Метки

Верхнее компрессионное кольцо в подавляющем большинстве комплектов поршневых колец имеет равномерный светлый цвет. Но это в большинстве случаев, а на практике бывает так, что в комплекте попадаются верхние компрессионные кольца имеющие черный или даже красный цвет

По-большому счету — цвет нам не особо важен, нам важно другое: у верхнего компрессионного кольца рабочая кромка имеет по бокам небольшие скругление (фаски), а рабочая поверхность кромки верхнего компрессионного кольца покрыта блестящим защитным покрытием

Например в этом комплекте оба компрессионных кольца имеют черный цвет. Но у верхнего компрессионного кольца рабочая поверхность покрыта слоем защитного покрытия, а на кромках рабочей поверхности сняты небольшие фаски.

У нижнего компрессионного кольца рабочая поверхность матовая, а рабочая кромка скошена под небольшим углом. На фото все эти моменты неплохо видно.

В этом комплекте компрессионные кольца имеют красный и черный цвет. Как и в первом случае — верхнее компрессионное кольцо имеет фаски на рабочей кромке и защитное покрытие, а нижнее имеет скошенную под углом матовую рабочую кромку.

На классических комплектах поршневых колец — верхнее компрессионное кольцо имеет светлый цвет и скругление рабочей кромки. Нижнее — темный цвет и рабочею кромку скошенную под небольшим углом.

Во время установки поршневых колец не забываем про метки. Метки на кольцах после установки на поршень должны быть ориентированы к головке блока цилиндров (ГБЦ).
