Топливный клапан на скутере – предназначение и устройство

Проверяем есть ли компрессия на скутере

Для того чтобы проверить есть ли компрессия на скутере нам понадобиться прибор, который называется компрессометр. Его вставляют в место свечи зажигания и проворачивают коленвал с помощью стартера или заводной ножки. Если компрессия ниже 7, то нужно менять поршневую. В идеале компрессия должна быть около 10. Если нет прибора, чтобы измерить компрессию, то при попытке завести скутер заводной ножкой должен чувствоваться ход поршня, когда он поднимается в цилиндре ножка должна оказывать сопротивление. Тоесть если вы чувствуете ногой амплитуду хода поршня, ножка проворачивается то легче то сложнее то компрессия есть, это конечно все поверхностно, лучше всего отыскать у кого нибудь компрессометр и проверить компрессию на скутере нормально.

Как настроить работу двигателя на холостом ходу

Работы по настройке системы питания выполняются после разогрева двигателя до рабочей температуры. Все типы карбюраторов, установленные на скутерах, оснащены винтом, предназначены для регулирования оборотов на холостом ходу. Изменение положения регулировочного элемента позволяет обеспечить работу мотора на стабильных оборотах во время холостого хода.

В зависимости от модели транспортного средства, регулировочные элементы располагаются в разных местах, поэтому необходимо тщательно изучить инструкцию и определить, где у скутера расположен винт настройки холостых оборотов.

Вращение винта в направлении движения часовой стрелки позволяет увеличить частоту вращения коленчатого вала. Поворот в противоположную сторону, соответственно, обеспечивает снижение оборотов. Для выполнения регулировочных операций необходимо прогреть силовую установку мотороллера в течение четверти часа.

Настройка работы двигателя на холостом ходу

Затем завинчивают винт или выполняют его откручивание, пока не добьются стабильной и четкой частоты вращения двигателя транспортного средства. Регулировка выполняется с небольшим шагом путем плавного вращения. После каждой манипуляции двигатель должен поработать на протяжении нескольких минут для стабилизации оборотов.

Система выпуска

Выпускная система служит для отвода отработавших газов из цилиндра двигателя, а также снижения шума выпуска до разрешенного уровня. Отработавшие газы, выходящие из цилиндра, обладают высокой температурой и находятся под избыточным давлением. Если они сразу попадут в атмосферу, то их расширение будет сопровождается сильным шумом. Для его уменьшения служит глушитель.

Глушитель-«саксофон» — визитная карточка скутеров Nexus.

О неисправности топливной системы скутера, может свидетельствовать плохая работа мотора устройства. Также пользователь может заметить сильную потерю мощности, транспорт уже не может двигаться с прошлой силой и не набирает нужных оборотов. Помимо этого виден серьезный расход топлива, без наличия на то причин. Все это сигнализирует пользователя о том, что топливная система скутера требует ремонта или полной замены. Чтобы устранить все неисправности, в большинстве случаев, достаточно просто устранить сломанные детали и установить новые. Если вы ищите, где приобрести новые топливные системы скутера

Купить топливные системы для скутера

можно онлайн, не выходя из дома. Наши консультанты всегда рады помочь с выбором модели, которая будет соответствовать типу вашего скутера, и подходить по характеристикам.

Топливный клапан – конструктивно простая, но столь необходимая деталь для корректной работы двигателя скутера.

Сразу следует отметить, что в большинстве своем, топливный клапан неразборной и нерегулируемый. В случае выхода из строя, он просто подлежит замене. Благо, стоит он недорого, а замена его займет всего лишь несколько минут, даже у неопытного скутериста.

Расположение топливного клапана под баком

Не каждая модель скутера комплектуется подобными клапанами, множество двигателей с размещением бака под поликом, оборудованы лишь топливным насосом.

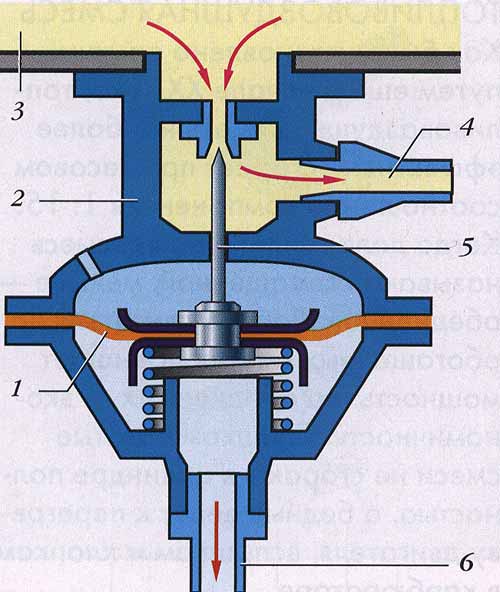

Принцип работы топливного клапана

Итак, перейдем к сути. Всем известно, что после запуска двигателя, во впускном канале образуется вакуум. Под действием отрицательного давления, происходит сдавливание диафрагмой поддерживающей ее пружины, вследствие чего открывается отверстие, по которому, собственно, топливо и поступает в карбюратор.

Разряжение из впускного коллектора передается к крану через отдельную резиновую трубку, выход которой идет под мембрану. Под действием разряжения, мембрана сжимает пружину и открывает канал, после чего топливо свободно протекает по резиновой трубке из топливного бака в поплавковую камеру карбюратора.

После остановки двигателя, вакуум пропадает и пружина возвращает диафрагму (клапан) в исходное положение, отверстие плотно закрывается и подача топлива к карбюратору полностью прекращается.

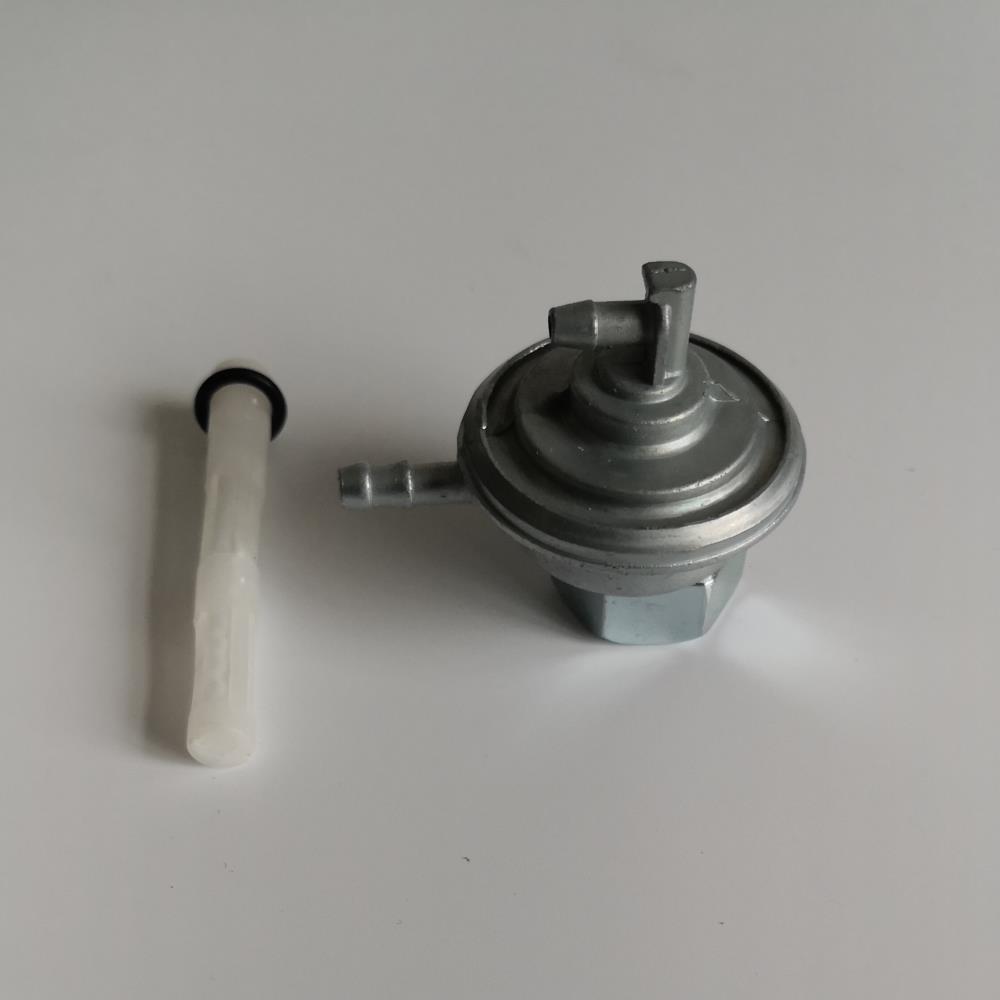

Устройство топливного клапана

По своей сути, топливный клапан является автоматической заменой механического крана, который устанавливается под топливным баком (например, на мопедах), где перед каждой поездкой необходимо вручную открывать кран.

Устройство очень простое. Внутри установлена лишь диафрагма и пружинка. На диафрагме в центре есть резиновый клапан (выступ), который и перекрывает топливный канал.

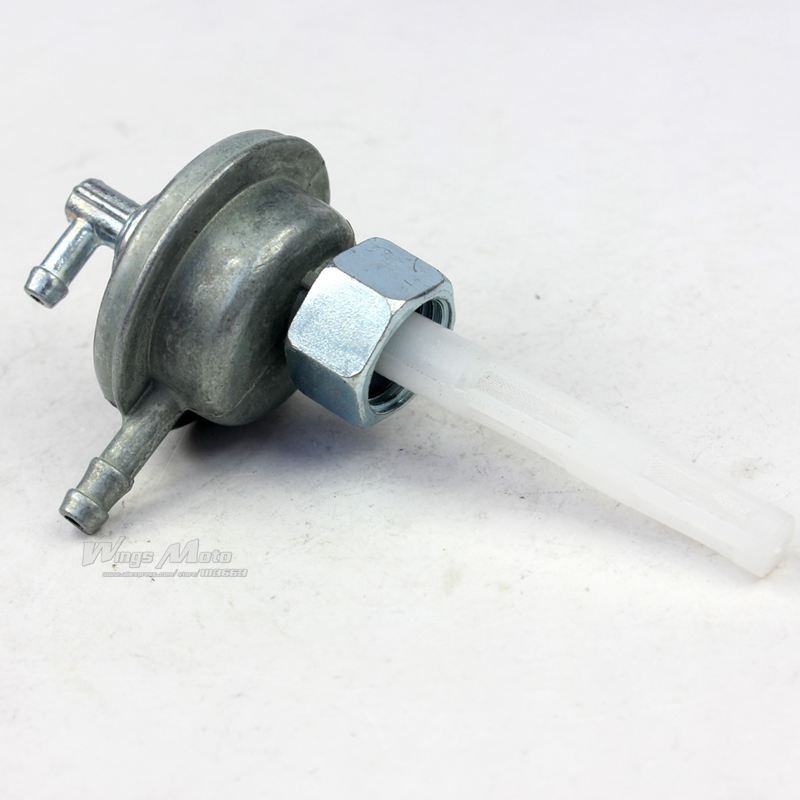

Снаружи топливный кран имеет 3 штуцера:

• вход топливной смеси (шланг подходит из топливного бака),
• выход топливной смеси (шланг из топливного крана уходит к карбюратору),
• штуцер соединения с впускным коллектором (для регулирования подачи топлива разряжением).

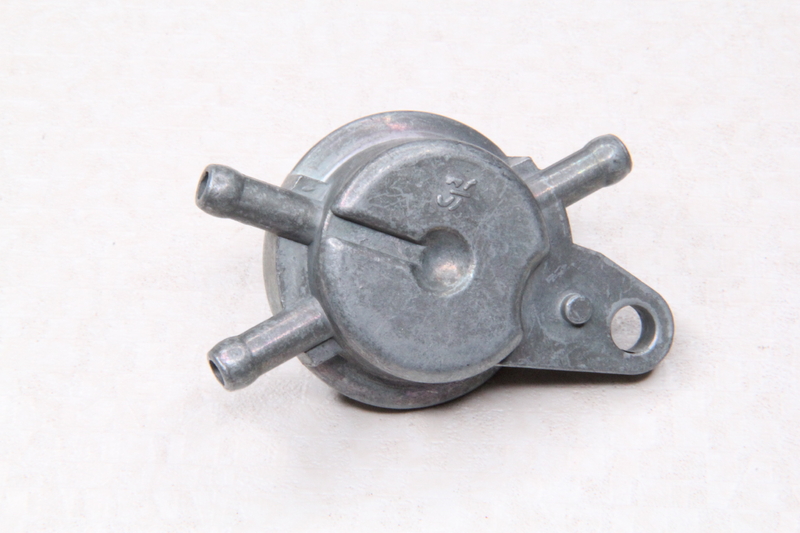

1 — с тремя штуцерами, устанавливается на раме. 2 — с двумя штуцерами, устанавливается непосредственно в бак. Следует заметить, что существую также топливные клапаны, которые установлены непосредственно под баком (жестким сцеплением), следовательно, шланг подвода топлива там не имеется, ведь топливо подходит к нему непосредственно из бака. Часто такие клапаны в своем конструктиве оборудованы также фильтром тонкой очистки для топлива. Фильтр представляет собой трубку из фильтрующего материала на входе. Трубка входит внутрь топливного бака.

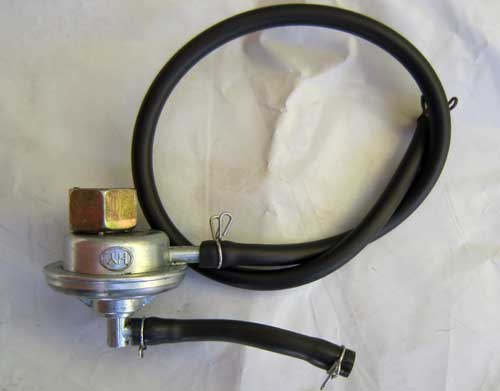

Вакуумный кран

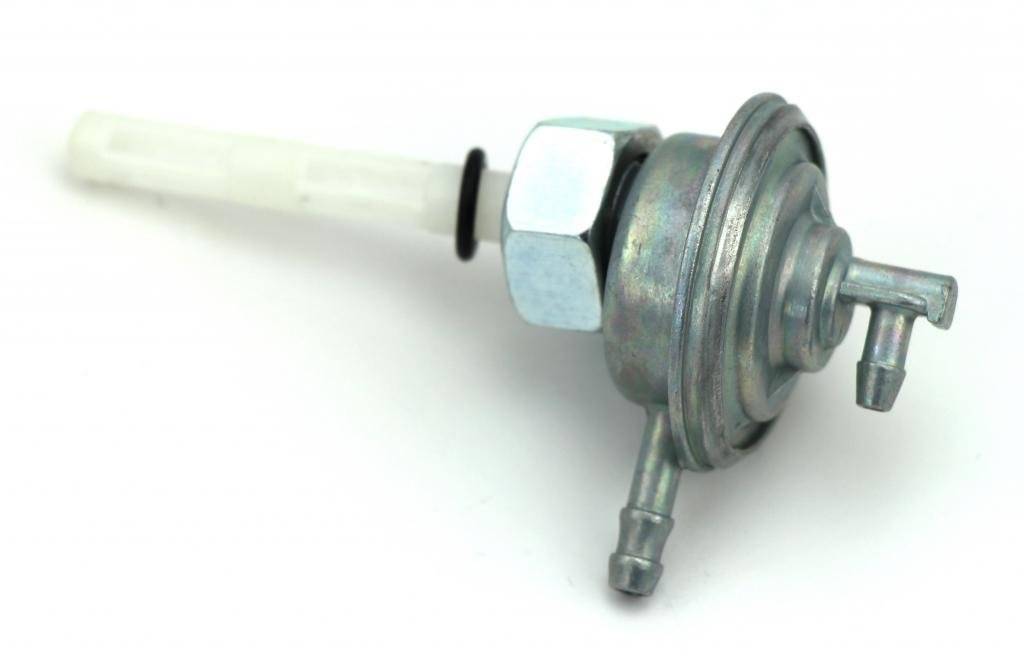

Внешний вид вакуумного крана

Вакуумный кран прикреплен снизу бензобака. Выход бензина осуществляется через нижний штуцер, а через боковой подача разряжения (рис 1). В нормальном состоянии клапан закрыт, но если на боковой штуцер подать разряжение, он откроется.

Разряжение подается шлангом с патрубка между карбюратором и головкой цилиндра. Если клапан не пропускает бензин при вращении коленвала, либо что-то с вакуумным шлангом, либо сам клапан засорился. Диагностику работы автоматического бензокрана можно сделать, если втянуть воздух в вакуумном шланге. Из топливного шланга должен политься бензин. Узел неразборный, при неисправности подлежит замене. Однако следует его демонтировать с бака и убедиться, что ввод не забит песком

Зачем настраивать клапана?

Очень многие «наездники», приобретая технику, мало интересуются ее потребностями, что приводит к быстрой поломке мотора. Роль клапанов – поставлять в камеру сгорания воздушно-топливную смесь и выводить отработанные газы. Они работают в условиях постоянного температурного воздействия, а как известно при нагревании металл начинает расширяться. Тепловое расширение, вместе с отклонением зазора приводит к тому, что клапан может закрыться не полностью и толкатель зажат или наоборот к слишком большому зазору между толкателем и клапаном.

Если впускной клапан имеет слишком большой зазор между толкателем, то камера сгорания меньше наполняется смесью и разбивается толкатель, а если выпускной, то ухудшается вентиляция цилиндра. В обоих случаях это чувствуется как потеря мощности и динамических характеристик мотора. Когда мы говорим про чрезмерный зазор, то в этом случае может увеличиваться расход, слышен характерный цокот.

То есть двигатель требует регулировки зазоров если:

• плохо заводится;
• не заводится;
• глохнет на ходу;
• заводится и глохнет;
• увеличился расход;
• снизилась максимальная скорость;
• слышен цокот в месте газораспределительного механизма;
• прошло 500 км после замены цилинропоршневой группы.

Конструктивные особенности топливного крана

Принцип действия топливного крана скутера аналогичен работе простейших запорных устройств. Находящаяся внутри корпуса мембрана благодаря усилию возвратной пружины прижимается к топливному каналу и перекрывает его.

При работе двигателя во впускном коллекторе образуется разряжение, которое переходит к мембране через резиновую трубку. Под действием разряжения мембрана, сжимая возвратную пружину, отодвигается и открывает топливный канал. Бензин по специальному топливному проводу беспрепятственно начинает поступать в карбюратор.

В случае прекращения работы двигателя процесс проходит в обратной последовательности. В связи с падением разряжения во впускном коллекторе на мембрану действует только возвратная пружина. Перегородка плотно прижимается к топливному каналу и перекрывает подачу топлива. Бензин в карбюратор не поступает.

Таким образом, к топливному крану подходят три трубки:

• – один шланг предназначен для подачи топлива из бака;
• – другая трубка ведет к карбюратору;
• – третий шланг (воздушный) служит для передачи разряжения из впускного коллектора под мембрану.

Топливный кран крепится непосредственно на раме скутера и закрывается боковым обтекателем.

Настройка уровня бензина и правильного положения поплавка в камере

Правильно настроенный уровень топлива в поплавковой камере не позволяет свечам промокать, а мотору глохнуть. В камере, где расположены поплавки и жиклеры, имеется клапан, обеспечивающий подачу топлива. Правильное положение поплавков определяет фазу закрытия или открытия клапана и предотвращает перелив топлива в карбюраторе. Положение поплавков изменяется путем легкого подгиба планки крепления.

Фазу закрытия или открытия клапана определяет правильное положение поплавков

Контроль уровня бензина осуществляется на работающем моторе с использованием трубки из прозрачного материала, присоединенной к точке слива и поднятой вверх. Уровень бензина должен быть на несколько миллиметров ниже фланцевого крепления крышки. При недостаточном уровне следует снять крышку и отрегулировать фазу срабатывания иглы, слегка подогнув металлические усики.

Не заводиться скутер

Искра не появляется на проводе?

В большинстве случаев не заводиться китайский скутер по причине утечки тока, то есть искра на провод не поступает вообще. Специалисты отмечают, что причина обычно кроется в изоляции, которая в определенном месте отсутствует, что приводит к прикосновению оголенной части к корпусу скутера или другого места, куда уходит весь ток. Решить проблему нужно с диагностики, первым делом осмотрите полностью высоковольтный провод с целью найти оголенное место.

Если проводка целая, причина нехватки тока будет более серьезной. Ток не будет поступать на свечу по следующим причинам:

• сломанный коммутатор;
• сломан датчик зажигания;
• неисправна катушка зажигания.

Три вышеуказанные детали являются главными при генерации и подачи тока на свечу, поэтому любое их повреждение грозит тому, что 4т скутер не заводиться. Но если искра есть, а ваш скутер заводиться не желает, переходим к следующему действию — проверке топливной системы.

Проверка топливной системы

Именно бензин играет важнейшую роль в том, заведется скутер или нет, поэтому иногда некоторые факторы влияют на подачу топлива в карбюратор и непосредственно двигатель. Топливо может подаваться как в недостающем, так и в слишком большом количестве, что в любом случае влияет на работоспособность скутера. Процесс диагностики топливной системы начинается с бензобака, проверьте наличие бензина, его подачу, не засорено ли отверстие.

После проверки всех топливопроводов и краника на работоспособность приступаем к диагностике карбюратора

Именно он часто является причиной неправильной подачи топлива, карбюратор важно держать в полностью настроенном состоянии без наличия грязи и прочего мусора. Почистите карбюратор и продуйте все его каналы, также придется настроить все жиклеры. Если не заводиться скутер 4т после чистки карбюратора, скорее всего у вас подается слишком много топлива

Если не заводиться скутер 4т после чистки карбюратора, скорее всего у вас подается слишком много топлива.

При обнаружении переизбытка топлива вы увидите, что свечу быстро заливает, это не дает возможность образовать искру. Убедиться в этом можно после диагностики бензонасоса. Если вы отсоедините топливный шланг и начнете заводить скутер кикстартером, из шланга должен пойти бензин в равномерном количестве. Если бензонасос не работает, струя топлива идет неравномерно и слишком большим количеством, замените либо почистите насос.

Вообще причин того, почему плохо заводиться скутер 4т много, это может быть связано не только с топливной системой и зажиганием, специалисты также выделяют, что иногда скутер не работает из-за поврежденной ЦПГ или отсутствия компрессии. При отсутствии компрессии поршень не будет создавать нужное давление для того, чтобы завести двигатель. В некоторых случаях помогает простая замена колец на поршне, в более запущенном случае придется менять полностью ЦПГ.

Как функционирует электроклапан скутерного карбюратора

Пусковой обогатитель на скутере 2т и на четырехтактном мопеде работает по довольно простому алгоритму. На непрогретом силовом агрегате золотниковая игла занимает верхнее положение. Она отвечает за открытие топливного канала, а положение заслонки влияет на объем подаваемого воздуха. Первые обороты при запуске мотора вызывают разрежение внутри эмульсионного канала, и бензин засасывается в мотор. В результате поступает сильно обогащенная смесь, облегчающая запуск холодного двигателя. До достижения рабочей температуры силовой агрегат нуждается в питании обогащенной смесью.

Ток, вырабатываемый генератором запущенного мотора, поступает к контактам нагревателя, управляющего термоэлектроклапаном впускной системы. Благодаря нагреву повышается температура порошкового привода, что вызывает постепенное выдвижение штока до 4 мм. Усилие передается толкателю, обеспечивающему движение заслонки.

По довольно простому алгоритму работает пусковой обогатитель на скутере

По мере прогрева двигателя происходит опускание золотника с иглой с последующим перекрытием воздушно-топливного канала. Спустя пять минут происходит полное закрытие заслонки и обеднение смеси. Теперь система обогащения бензина на прогретом моторе регулируется карбюратором.

После остановки двигателя клапан перестает нагреваться, и в результате сжатия порошка привод заслонки с помощью толкателя и штока возвращает ее к исходному положению. Система готова к последующему пуску. Процесс остывания и возврата занимает не более двух минут. Обогатитель имеет недостаток – он работает отдельно от мотора.

Зачем нужно регулировать

В процессе регулировки выполняется настройка иглы карбюратора скутера, положение которой влияет на пропорции топливовоздушной смеси, а также ряд других регулировочных работ.

Настройка иглы карбюратора скутера выполняется в процессе регулировки

Каждая операция по настройке по-разному влияет на работу двигателя и подготовку топлива:

• настройка холостых оборотов обеспечивает стабильную работу заведенного двигателя при отключенной трансмиссии;
• изменение качества воздушно-бензиновой смеси с помощью специального винта позволяет выполнить ее обеднение или обогащение;
• регулировка положения карбюраторной иглы влияет на изменение качества топливной смеси;
• обеспечение стабильного уровня бензина внутри поплавковой камеры позволяет избежать заливания свечей.

Силовой агрегат с отрегулированным карбюратором работает стабильно в любых условиях, отличается экономичностью, приемистостью, развивает паспортную мощность и держит обороты, а также не доставляет проблем своему хозяину.

Почему нет искры

Вторая проблема из распространенных, почему не заводится скутер — топливо нечем зажигать, либо есть искра — но нечего воспламенять. Для проверки искры нужно снять свечной колпачок, и выкрутить свечу. Она должна быть сухая и чистая. Зазор между электродами нужен 0,6-0,7мм. Первый признак отсутствия искры — свеча мокрая и пахнет бензином. Это значит топливо не сгорало в цилиндре и осталось на свече. Просушите и почистите её, затем вставьте в колпачок, и прислоните к массе цилиндра.

При этом на секунду нажмите кнопку стартера либо пару раз кик-стартер. Искра между электродами свечи должна быть отчетливо видна. Если же искры нет, то замените свечу на новую, чаще всего дело бывает в ней.

Возможно Вам будет интересно как отрегулировать зажигание на мотоциклах Урал или установить электронное зажигание на иж юпитер 5 самостоятельно.

Качество бензина в России не очень хорошее, это быстро убивает свечи, особенно иридиевые. Если с новой свечой искра не появилась, ищем неисправность в проводке. Обрыв провода или окисление соединяющего массу рамы и двигателя — частая проблема. Ещё причиной может быть перегоревший резистор в свечном колпачке. Его можно проверить при помощи мультиметра, сопротивление должно составлять около 5 кОм. Если проблема не в этом, то проверьте катушку зажигания, это делается так же мультиметром. При этом проверяется сопротивление первичной и вторичной обмоток. Сопротивление первичной обмотки, как правило, стремится к нулю. Ну а сопротивление вторичной должно составлять несколько кОм. Обрыва быть не должно.

Так же стоит проверить коммутатор, путем замены на заведомо исправный.

Следующая возможная неисправность – обрыв провода идущего от замка зажигания либо провода идущего от коммутатора. Проверьте провода на наличие разрывов, потертостей. Проверьте надежность соединение штекеров «мама папа». Если видимых повреждений не обнаружено, обрыв провода можно обнаружить прозвонив каждый провод мультиметром. Если выше перечисленные манипуляции не дали результатов и искра так и не появилась, последняя причина её отсутствия – выход из строя генератора, датчика импульсов или обмоток генератор, что случается крайне редко. Обмотки генератора так же можно проверить мультиметром.

Фотоотчет: Как притереть клапана скутера

В силу своего, изначально невыгодного расположения, клапана ГБЦ воспринимаю на себя основную нагрузку возникающею во время сгорания топлива. Особенно сильно достается выпускному клапану, так как основной поток раскаленных газов проходит непосредственно через него.

Чтобы повысить сопротивляемость клапанов температуре, вибрации, износу и различным деформациям, скутеров для изготовления клапанов и ГБЦ стараются применять более дорогие, а значит качественные материалы и технологии. Китайские производители, постоянно на чем-то экономят, поэтому «качество» клапанов и ГБЦ made in china оставляет желать лучшего…

Клапан с ГБЦ можно снять с помощью вот такого приспособления, которое состоит из двух подходящих по размеру шайб сваренных между собой через небольшие проставки.

Наставляем наше приспособление на тарелку клапана и подходящей по размеру струбциной сжимаем пружину и вынимаем сухарики.

После снятия клапана с ГБЦ всеми доступными средствами очищаем его и ГБЦ от нагара.

Какими детали должны стать после очистки.

Притирка:

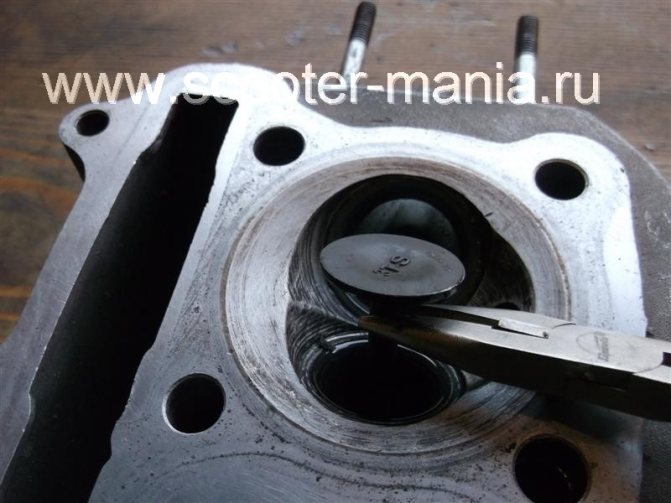

Берем круглогубцы, зажимаем ими клапан у самой тарелки, и равномерно по всей поверхности фаски наносим немного притирочной пасты.

Все манипуляции с клапанами следует выполнять круглогубцами, так вы обезопасите себя от попадания абразива на стержень клапана.

После нанесения пасты, с помощью круглогубцев вставляем клапан на свое место.

Заталкиваем клапан до упора и с обратной стороны одеваем на него резиновую трубку подходящего диаметра.

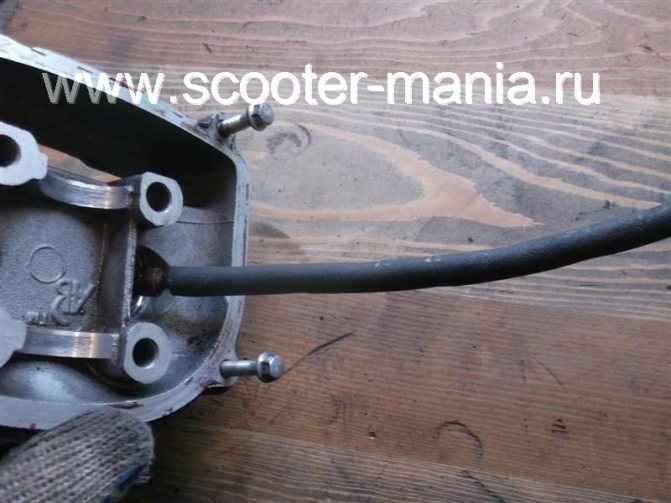

Притирать клапана следует по такому принципу: слегка натягиваем трубку, затем проворачиваем клапан в одну сторону примерно на один оборот, потом клапан немного поднимаем, опять слегка тянем за трубку и проворачиваем клапан в обратную сторону на пол оборота, и так повторяем многократно, пока не притрем клапан к седлу полностью.Да, это долго и нудно, но результат того будет стоить.

Во время притирки, постоянно контролируйте состояние фасок и внимательно следите чтобы паста не попала на стержень клапана.

Вот какая фаска изначально была на прогоревшем выпускном клапане.

Притирать следует до полного удаления раковин, неровностей и других повреждений, в итоге у вас на седле и тарелке клапана должна получится равномерная фаска с матовым цветом.

Вот примеры идеальной притертой фаски.

После притирки, все детали тщательно отмываем и приступаем к обратной к установке клапанов на ГБЦ: Устанавливаем новые маслосъемные колпачки (желательно), при помощи шприца наносим моторное масло на стержень клапана и вставляем его на свое место, затем одеваем клапанные пружины и с помощью нашего приспособления устанавливаем сухарики на свои места.

Направление витков внутренней и внешней клапанной пружины после установки должно быть в разных направлениях.

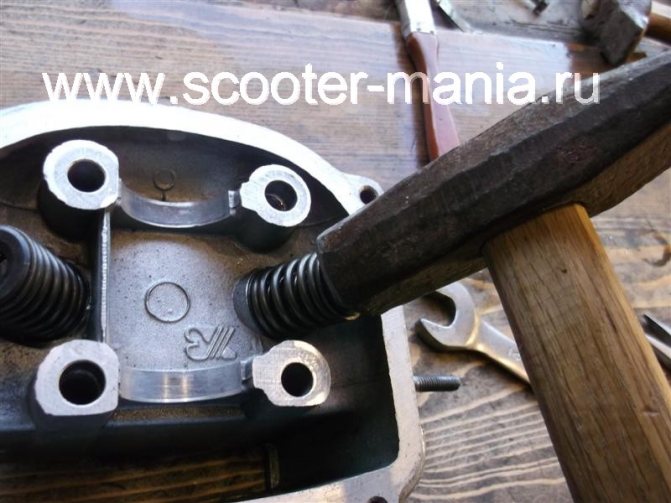

После установки сухариков, для проверки их надежного залегания — ударьте слегка молотком по стержню клапана со стороны пружины.

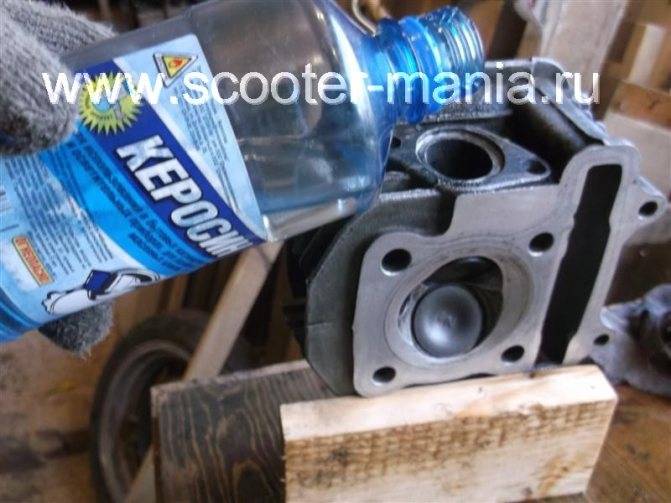

После всего проделанного, клапана следует проверить на герметичность, для этого существует специальный стенд которого к сожалению у меня нет, поэтому я буду проверять их «дедовским» способом с помощью керосина.

Переворачиваем головку так, чтобы выпускной или впускной канал был вверху и заливаем туда керосин до самого края, и через 30 минут — смотрим, если керосин просочился, значит разбираем и притираем все заново, а если все сухо значит головку можно ставить на место, работа по установке ГБЦ подробно изложена в статье: Установка поршневой 170 CC вместо стандартной 150 CC на скутер

Принцип работы электроклапана карбюратора скутера

Когда двигатель холодный заслонка с иглой золотника 6 поднята максимально вверх (открыта). Игла открывает канал подачи топлива, а заслонка открывает отверстие подачи воздуха. При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель через канал А, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе. После того как двигатель запустился, но еще не прогрелся ему все еще нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор — бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель.

При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель 2 разогревает привод 3. По мере прогрева двигателя и привода шток постепенно выдвигается на 3 … 4 мм и через толкатель 5 приводит в движение заслонку. Таким образом, двигатель прогревается вместе с термоэлектроклапаном, золотник с иглой опускается и перекрывает каналы воздуха и топлива, и смесь постепенно обедняется. Через 3 … 5 минут заслонка закрывается полностью и степень обогащения смеси на горячем двигателе регулируется только системой холостого хода карбюратора.

При остановке двигателя прекращается нагрев клапана, привод заслонки остывает (порошок сжимается) и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.

Недостатком обогатителя такого типа является то, что он функционирует отдельно от двигателя. Например, очень часто, особенно в теплую погоду, пока двигатель еще горячий и ему еще ненужно обогащать смесь, термоэлемент уже остывает. Мы заводим двигатель и он получает богатую смесь.

Принцип работы пускового обогатителя второго типа (с мембраной)

В холодном состоянии клапан открыт. После запуска двигателя, в коллекторе возникает разряжение и через термоклапан подается к мембране. В результате низкого давления мембрана подымается вверх и открывает канал дополнительной подачи воздуха. По мере прогрева головки цилиндра клапан закрывается и заслонка с иглой под действием пружины опускается, перекрывая дополнительную подачу топлива.

При таком принципе построения сохраняется связь с фактической температурой двигателя, и дозировка топлива осуществляется более правильно.

Причины неисправности

Определить, что переливает карбюратор можно по нескольким признакам:

1. Состояние свечи. Грязная свеча зажигания свидетельствует о богатой горючей смеси, что означает высокое содержание бензина. Даже исправная или новая свеча может не справляться с потоком топлива, входящим в цилиндр и со временем покроется нагаром, будет постоянно мокрая и двигатель перестанет заводиться.
2. Бензин вытекает через воздушный фильтр. В корпусе воздушного фильтра можно обнаружить признаки топлива.
3. Бензин вытекает через прокладку поплавковой камеры.

Стоит отметить, что эти признаки могут появиться как сами по себе, так и после ремонта. По каким же причинам «карб» может переливать?

Выход из строя топливного крана

Баки оборудуются вакуумными топливными кранами, имеющими три выхода. Один из них – забор топлива из бака, другой подача топлива в карбюратор. Третий же выход предназначен для подведения шланга вакуума. При создании вакуума в двигателе, мембрана крана начинает качать топливо.

Забитый воздушный фильтр

Воздушный фильтр на скутере

При недостаточном количестве поступающего воздуха скутер также может переливать топливо. Диагностировать фильтр на проходимость воздуха можно следующим образом. Просто отсоедините воздушный фильтр. Если теперь двигатель стал работать корректно, значит необходимо менять воздушный фильтр. Когда же все-таки заливает карбюратор на скутере без фильтра – «копайте глубже»!

Вакуумный кран на скутере как работает

k_petrovich » 08 июн 2011, 10:04

Korider » 08 июн 2011, 10:36

Mars » 08 июн 2011, 10:50

k_petrovich » 08 июн 2011, 14:37

toofat » 08 июн 2011, 15:05

200 грамм в неделю (холодный гараж), хорошо снял шланг с фильтром и вывел сначала в банку, а затем в канистру. так и зимовал. уже бы поменял его, но руки не доходят. Летом он вроди не «съеживается» и не течет так заметно. списал на климат корейский Такчто, не знаю. может мне не повезло, но если есть возможность — убрать бы его оттуда

k_petrovich » 08 июн 2011, 15:43

toofat » 08 июн 2011, 15:52

Может из-за него глохнет, смотра «как» он глохнет. Новый зачем? Отрезать мембранный механизм ножовкой и впресовать туда патрубок под шланг. Дальше в магистрали где-то поставить краник вкл/выкл на КМЗ вон продавался.

юрка73 » 08 июн 2011, 15:55

k_petrovich » 08 июн 2011, 18:39

юрка73 » 08 июн 2011, 19:51

k_petrovich » 08 июн 2011, 20:22

RuslanRB » 09 июн 2011, 08:55

k_petrovich » 13 июн 2011, 19:19

10021971 » 15 июн 2011, 12:10

А версия о дерьмовости хьюсового краника не подтвердилась?

Vlad » 15 июн 2011, 12:26

10021971 » 15 июн 2011, 17:49

Vlad » 15 июн 2011, 18:17

10021971 » 15 июн 2011, 18:31

Вот и я подумал, что хорошо, что трубочка отпала у меня в руках, а не гдето в дороге. Там она като завальцована, уже не помню как. Я все это дело поставил на эпоксидку и теперь надежно. Просто когда оно отпало — я офигел, как прекрасен этот мир!

Устройство карбюратора скутера 4т

Карбюратор устройство которого мы сегодня будем рассматривать имеет весьма совершенную и в тоже время сложную конструкцию. Для обеспечения удобства водителя, экономичности и устойчивой работы двигателя в конструкцию карбюратора внедрили несколько дополнительных систем и модулей. Данная модель карбюратора (на фото) устанавливается на большинстве китайских 4-тактных скутеров объемом 50-80 CC.

Начнем изучение работы карбюратора с ускорительного насоса

Ускорительный насос срабатывает только при резком открытии ручки «газа», когда от скутера нужно добиться резкого ускорения, системы карбюратора имеют некоторую инертность и не могут своевременно отреагировать на ручку «газа», поэтому чтобы не было провала при резком открытии «газа» конструкторы внедрили в карбюратор дополнительный модуль который в нужный момент впрыскивает порцию топлива, что позволяет сглаживать характеристику работы двигателя во время динамичного разгона.

Укорительный насос в разобранном виде

Привод ускорительного насоса

Каналы ускорительного насоса

Общее устройство карбюратора

Карбюратор без верхней крышки

Ни когда не пытайтесь растянуть пружину, ее усилие строго тарировано.

Винт количества (качества) топлива холостого хода

Винт «качества» в сборе, при обратной установке винта соблюдайте правильный порядок установки уплотнительных колец, сначала ставится пружина затем алюминиевая шайба и резиновое уплотнительное кольцо.

Для обеспечения большей экономичности двигателя, в карбюратор внедрили систему отключения холостого хода, данная система отключает холостой ход когда он уже не нужен, что в конечном счете положительно сказывается на общей экономичности двигателя.

В карбюраторе для управления работой системы отключения холостого хода есть специальный канал через который разряжение передается на мембрану которая при помощи штока открывает или закрывает клапан, тем самым отключает или выключает систему холостого хода.

голоса

Рейтинг статьи

Зачем регулировать карбюратор?

Регулировка карбюратора может потребоваться в следующих случаях:

• Свечи исправны, но работают не очень хорошо, их цвет изменился на черный или желтоватый.
• Двигатель не дает нужную мощность
• Скутер не заводится
• Чрезмерно вырос расход топлива.

Все эти проблемы в большинстве случаев вызваны недостаточно обогащенной или, наоборот, чрезмерно обогащенной кислородом смеси, и исправить их можно, правильно настроив карбюратор.

Настройки вне зависимости от того, 2 т или 4т скутер у вас, имеют три фазы и производятся следующим образом:

• Регулировка холостого хода
• Настройка уровня топлива
• Регулировка качества смеси.

На некоторых моделях карбюраторов винта, настраивающего качество топлива, нет, поэтому приходится разбирать карбюратор, чтобы поменять положение иглы.

Настройка холостого хода проводится после того, как двигатель прогреется: на это требуется не больше 15 минут. Для этого конструкция предусматривает винт холостого хода. Он позволяет сделать работу мотора стабильной, выбрав нужные холостые обороты. При закручивании винта обороты будут увеличиваться, при его вращении против часовой стрелки – уменьшаться.

Качество смеси важно отрегулировать. Если она будет слишком бедной, скутер будет ехать с трудом, двигателю ощутимо не будет хватать мощности

При слишком обогащенной смеси свечи будут чернеть и быстро выходить из строя. Регулировка качества топлива обычно проводится при помощи винта, находящегося на корпусе карбюратора. Для обогащения нужно повернуть его по часовой стрелке, для обеднения – против часовой. Если винта нет, карбюратор вскрывается, перемещается стопорное кольцо на игле вверх для более богатой смеси, вниз – для более бедной.

Регулировки проводят следующим образом:

• Заводим мотор и прогреваем 10 минут, после этого его нужно заглушить
• Винт нужно закрутить до упора по часовой стрелке, но без усилий
• После этого его откручивают против часовой стрелки на 1,5 оборота
• Двигатель нужно завести и провернуть винт дополнительно на 1/3 оборота в ту же сторону. Ждем 2 минуты
• При повышении оборотов нужно открутить винт дополнительно на 1/4 оборота и понаблюдать за реакцией около 2 минут. Если обороты не падают, повторяем действия
• Если обороты стали снижаться, винт по часовой стрелке нужно повернуть на 1/4 оборота.

В идеале двигатель будет работать ровно при 1,5-2 оборотах винта, однако его положение зависит от качества топлива. В случае с иглой качество смеси будет меняться в зависимости от положения стопорного кольца иглы. Недостатком такого карбюратора является малое количество положений иглы и необходимость каждый раз его разбирать для проведения настроек.

Отрегулировать уровень топлива в камере можно следующим образом:

• Откручивают сливной винт
• Трубку поднимают вверх
• Нужно проверить уровень топлива, когда двигатель работает. Плавильный уровень немного ниже юбки, находящейся на крышке поплавковой камеры
• Чаще всего уровень поднимается выше нормы, и карбюратор переливает, поэтому требуется настроить поплавок таким образом, чтобы он срабатывал раньше. Для этого обычно загибают держатель иглы. Большое усилие не требуется, нужно всего несколько мм.

Конструктивные особенности топливного крана

Принцип действия топливного крана скутера аналогичен работе простейших запорных устройств. Находящаяся внутри корпуса мембрана благодаря усилию возвратной пружины прижимается к топливному каналу и перекрывает его.

При работе двигателя во впускном коллекторе образуется разряжение, которое переходит к мембране через резиновую трубку. Под действием разряжения мембрана, сжимая возвратную пружину, отодвигается и открывает топливный канал. Бензин по специальному топливному проводу беспрепятственно начинает поступать в карбюратор.

В случае прекращения работы двигателя процесс проходит в обратной последовательности. В связи с падением разряжения во впускном коллекторе на мембрану действует только возвратная пружина. Перегородка плотно прижимается к топливному каналу и перекрывает подачу топлива. Бензин в карбюратор не поступает.

Топливный кран крепится непосредственно на раме скутера и закрывается боковым обтекателем.

Проверка топливного крана

Простота конструкции крана существенно увеличивает его надежность. Однако нужно помнить, что топливные краны скутера ремонту не подлежат. Это связано с целостностью корпуса изделия, которое не поддается разборке.

Для проверки работоспособности крана необходимо отсоединить шланг от карбюратора и поместить его в любую емкость, находящуюся под рукой. Открутите от двигателя воздушную трубку, по которой должно подаваться разряжение. Через нее можно просто втянуть в себя воздух, при этом из топливного шланга должен начать вытекать бензин.

Если топливо из карбюраторного шланга не побежало, значит, кран забит или вышел из строя. Нужно обязательно почистить топливный фильтр, установленный на кране. Не рекомендуется продувать изделие компрессором или насосом, эффективного результата это не даст, лишь повысится вероятность серьезного повреждения мембраны.

Признаки необходимости регулировки

По определенным признакам, проявляющимся в ненормальной работе двигателя, можно сделать заключение, что карбюратор нуждается в настройке.

Перечень отклонений достаточно широкий:

• силовая установка не развивает необходимую мощность под нагрузкой;
• при резком ускорении скутера чувствуются провалы в работе двигателя;
• холодный мотор тяжело запустить стартером после длительной стоянки;
• силовой агрегат скутера потребляет топливо в увеличенном количестве;
• отсутствует быстрый отклик мотора на резкий поворот акселераторной ручки;
• двигатель может внезапно остановиться из-за недостатка топливной смеси.

Следует выполнить настройку карбюратора при наличии признаков необходимости регулировки
