Замена топливного фильтра ВАЗ 2114
Какие инструменты нужны для замены бензинового фильтра
Для правильного проведения работы по самостоятельной замене бензинового фильтра автомобиля ВАЗ 2114 понадобятся:
- новый фильтр, подходящий по конструкции;
- уплотнительные кольца на патрубки бензопровода;
- рожковые ключи размеров 10, 17 и 19;
- две емкости: одна для сбора бензина (проследите за тем, чтобы она была чистой и сухой), вторая для слива воды.
Правила безопасности при замене
Замена топливного фильтра может сопровождаться разливом бензина. Поэтому работу следует проводить в хорошо проветриваемом помещении или, лучше всего, на улице.
Так как автомобильное топливо является легковоспламеняющимся горючим материалом, необходимо помнить об элементарных правилах безопасности:
- Обязательно обесточьте систему электропитания автомобиля, сняв для этого клеммы с аккумулятора.
- Не проводите работу вблизи открытых источников огня; не курите.
- Побеспокойтесь о наличии средств пожаротушения: огнетушителя, песка или воды.
- При замене есть риск попадания бензина на кожу и слизистые, поэтому следует их также защитить.
- Ветошь и тряпки, которыми вытирали бензин, складывайте отдельно.
Сбрасываем давление в топливной системе
Перед проведением любых ремонтных работ в топливной системе необходимо сбросить давление топлива. Для этого следует поставить автомобиль на ручной тормоз и включить нейтральную передачу; снять или отодвинуть задний ряд кресел; открыть лючок, находящийся на днище под сиденьем; отключить питание бензонасоса, рассоединив разъем. Затем необходимо завести автомобиль и подождать несколько минут, пока не сработается весь закачанный в двигатель бензин, и автомобиль сам не заглохнет. После этого нужно еще несколько раз попробовать завести машину, чтобы убедиться в отсутствии давления топлива.
Если вы не можете проделать эти действия, то стравить давление в топливной системе можно и другим способом. Для этого снимите минусовую клемму с аккумулятора; в монтажном блоке автомобиля ВАЗ 2114 следует извлечь предохранитель F3, который отвечает за питание бензонасоса. Далее также следует сработать топливо, находящееся в двигателе. После того как давление будет сброшено, не забудьте установить предохранитель на место.

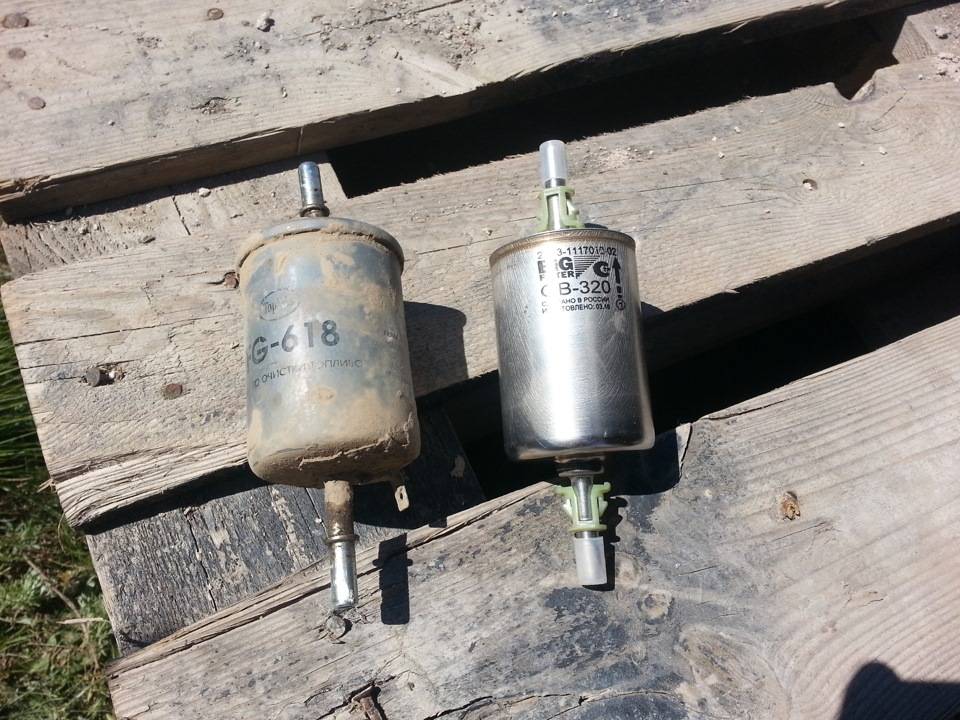

Снимаем отработанный фильтр
Процесс снятия старого забитого фильтра автомобилей ВАЗ 2114 существенно отличается у моделей с разным объемом двигателя.
Если в машине установлена 1,5-литровая силовая установка, то фильтр снимают следующим образом:
Тщательно обработайте крепление смазкой для более легкого снятия.
Снимите штуцер подводящего бензопровода. Для этого воспользуйтесь ключами на 17 и 19: ключом на 19 придерживайте сам фильтр, чтобы он не прокручивался; ключом на 17 открутите штуцер
В предварительно подготовленную емкость слейте остаток бензина из этого участка бензопровода.
Аналогичным образом поступите для того, чтобы снять штуцер отводящего бензопровода на противоположной стороне фильтра; слейте остатки бензина.
Аккуратно отсоедините от основания трубки топливопровода.
Ослабьте хомут, с помощью которого он крепиться, используя рожковый ключ на 10.
Осторожно снимите фильтр.
Для замены бензинового фильтра автомобиля ВАЗ 2114 с 1,6-литровым двигателем необходимо просто нажать на пружинные фиксаторы бензопровода и аккуратно снять трубки.
Установка нового фильтра на автомобиль ВАЗ 2114
Бензиновый фильтр устанавливается в обратной последовательности его снятию
Обязательно обратите внимание на направление фильтра: на его корпусе есть стрелка, указывающая направление движения потока бензина. Если ваш автомобиль комплектован 1,5-литровым двигателем, стрелка должна быть направлена от правого к левому борту; при двигателе с рабочим объемом 1,6 литра — наоборот, слева направо. После установки необходимо подождать некоторое время, чтобы новый фильтр заполнился бензином, и из него был вытеснен весь воздух
После этого можно приступать к проверке герметичности соединений. Для этого заведите двигатель на несколько секунд и осмотрите его на наличие подтеков бензина. Если вы обнаружили подтекание топлива, попробуйте более плотно насадить патрубки бензопровода на фильтр
После установки необходимо подождать некоторое время, чтобы новый фильтр заполнился бензином, и из него был вытеснен весь воздух. После этого можно приступать к проверке герметичности соединений. Для этого заведите двигатель на несколько секунд и осмотрите его на наличие подтеков бензина. Если вы обнаружили подтекание топлива, попробуйте более плотно насадить патрубки бензопровода на фильтр.
Как заменить своими руками
В большинстве случаев фильтрующие элементы реально заменить непрофессионалу самостоятельно.
Где находится
Наиболее простые фильтры устанавливаются перед карбюраторами. Их легко менять. Инжекторные двигатели требуют более качественной тонкой очистки из-за повышенного давления внутри системы впрыска. Помещенные внутрь металлического корпуса фильтрующие элементы устанавливаются под днищем автомобиля. Для его замены понадобится смотровая яма или подъемник.
Топливное оборудование дизелей является очень чувствительным к качеству солярки, поэтому здесь используется фильтры особой конструкции, которые должны помимо основной функции выводить воду из состава топлива. Кроме того, солярка содержит парафины, которые на морозе могут кристаллизоваться. Поэтому многие дизельные фильтры для топлива имеют подогрев. Они устанавливаются между топливным насосом и двигателем.
Для замены топливного фильтра на бензиновом или дизельном автомобиле понадобится самый простой набор инструментов.
Как заменить самостоятельно для бензинового мотора
Здесь будут нужны:
- гаечные ключи;
- плоскогубцы;
- отвертка.
На большинстве современных бензиновых автомобилей используется два топливных фильтра. Сеточка грубой очистки, как и насос, помещается внутри топливного бака. Второй элемент устанавливается под днищем авто.
Для замены сеточки внутри топливной емкости авто нужно действовать следующим образом:
- снять с аккумулятора клеммы и заднее сидение авто;
- открутить декоративную прокладку;
- отключить предохранитель бензонасоса для понижения давления внутри топливной системы;
- отсоединить топливные магистрали;
- вытянуть насос, освободить сеточку и заменить ее.
Расположенный под днищем авто элемент тонкой очистки топлива меняется в таком порядке:
- вначале демонтировать наконечники соединительных трубок;
- ослабить крепление, открутив гайку;
- отсоединить трубки от топливного фильтра;
- снять старый элемент, установить новое фильтрующее устройство.
Новый фильтр тонкой очистки топлива нужно устанавливать строго по стрелке, которая показывает направление движения горючего от бака к двигателю.
Для снятия топливного фильтра с авто, оснащенного системой с инжектором, нужно всего лишь открутить хомуты, отсоединить соединительные трубки по сторонам. Для снятия сетки грубой очистки придется доставать насос, разбирать корпус топливной станции.
Чтобы заменить фильтр на современном бензиновом автомобиле своими руками, нужно действовать следующим образом:
- Вначале необходимо снизить давление внутри топливной магистрали. Для этого нужно отключить предохранитель, отвечающий за топливный насос. Затем завести автомобиль, дать поработать мотору до тех пор, пока он не заглохнет. Произвести повторный запуск с нулевым результатом.
- Добраться до топливного насоса. Если он расположен в подкапотном пространстве, то для этого придется снять крышку воздушного фильтра. Топливный фильтрующий элемент расположен внутри или поблизости помпы.
- На следующем этапе нужно отсоединить все шланги от фильтра, открутить его крепление. Под автомобиль в этом месте нужно подставить какую-то емкость для слива остатков топлива. Затем нужно демонтировать элемент.
- Залить новый фильтр горючим, смазать его уплотнительные кольца. Установку требуется производить в обратном порядке. Лучше закрутить фильтрующий элемент от руки, подсоединить все трубки и шланги.
- После этого вставить предохранитель насоса, повернуть ключ зажигания, но не запускать двигатель. Такие действия восстановят рабочее давление внутри топливной системы.
- Перевести рычаг переключения передач в нейтральное положение. Выжать акселератор до упора и завести мотор. Это нужно для того, чтобы удалить воздушные пробки. Двигатель может заглохнуть. Требуется несколько раз повторить эту процедуру. Если загорится «Check engine», то это можно считать вполне нормальным явлением.
- После поездки на авто рекомендуется проверить фильтр на герметичность. Любые подтеки должны отсутствовать.
Для дизельного мотора
Данные силовые агрегаты отличаются особой требовательностью к качеству солярки. При этом дизельное топливо содержит множество разных примесей, парафин и влагу. Для замены топливного фильтра понадобится ручной подкачивающий насос, емкость для слива горючего.
Здесь процедура замены достаточно простая:
- вначале нужно открутить все крепежи, ослабить хомуты;
- отсоединить от корпуса топливные шланги, снять разъем водного датчика;
- после этого установить новый фильтр, ориентируясь по стрелкам на корпусе.
В случае съемного фильтрующего элемента нужно промыть элемент изнутри, избавившись от мусора и грязи.
Симптомы для замены
Демонтированные форсунки
Причин, по которым могут плохо работать форсунки, на самом деле, достаточно много. И ниже описаны самые распространенные симптомы:
- Трудный запуск мотора в любую погоду;
- Двигатель работает неустойчиво;
- Глохнет двигатель на холостых оборотах;
- Высокая скорость вращения коленвала при холостых оборотах;
- Потеря мощности, плохая реакция на педаль акселератора;
- При нажатии на газ могут появиться толчки или провалы;
- Большой расход бензина;
В случае загрязнения или поломки форсунки, следует ее заменить или почистить. Ремонтировать ее нет смысла. Также следует отметить, что на сегодняшний день форсунки не могут отслужить даже 100 тыс. км.
Чистим форсунки своими руками с помощью жидкости для чистки карбюратора
Проверка старых форсунок
Перед заменой форсунок рекомендуется произвести их проверку. Это позволит определить, исправна она или нет.
Подобную проверку смогут сделать почти в любом сервисе.
Также можно проверять не все форсунки сразу, а каждую отдельно. Для этого потребуется дать ток на деталь и установить к ней емкость с горючим. Во время подачи тока клапан сработает, и бензин должен будет брызнуть через распылитель. Но такая проверка неточная и потребуется все равно проверять на стенде.
Отличия на машинах с карбюраторными и инжекторными моторами
Автомобиль ВАЗ-2114 оснащается инжекторными силовыми агрегатами объёмом 1,5 и 1,6 литра. Между этими моделями есть различие в способе крепления бензопроводов к фильтрующему элементу. Это упомянутые выше штуцеры на авто с 1,5-литровым мотором и пружинные фиксаторы на машине с 1,6-литровым двигателем.
Так как первые партии авто выпускались с карбюраторным мотором «21083», стоит сказать, как поменять фильтр и на таком автомобиле. Принципиально ход работ не отличается, однако тип и внешний вид фильтра будут разительно отличен от инжекторных собратьев. Итак, алгоритм:
- Ослабление хомутов на бензо-шлангах.
- Снятие изношенного фильтра топлива.
- Установка нового фильтра. Сделать это надо так, чтобы стрелка на корпусе указывала на топливный насос.
После установки фильтра нужно убедиться в отсутсвии утечек горючего через штуцеры бензопроводов. Если есть протекание, затяните потуже гайки креплений патрубков
Важно учесть, что прибор должен быть ориентирован по нанесённой на него стрелке, которая показывает направление перемещения горючего. В случае с ВАЗ-2114 стрелка должна показывать на правую сторону машины
Замена топливного фильтра на других моделях автомобилей:
Для стабильной работы силового агрегата в топливной магистрали ВАЗ 2114 имеется специальный фильтр. С течением времени он постепенно забивается, теряя при этом свою первоначальную пропускную способность. Решить проблему помогает замена расходника на новый.
На ВАЗ 2114 инжектор в зависимости от объема двигателя применяется два разных вида фильтров тонкой очистки. Так авто с моторами на 8 клапанов комплектуется преимущественно расходниками 21120-1117010.
Также в продаже есть аналоги. В таблице ниже представлены наилучшие альтернативные варианты родному расходнику.
Таблица — Оптимальные аналоги топливного фильтра с гайками
| Бренд | Артикул | Примерная цена, рубль |
|---|---|---|
| Fram | G5915 | 270-360 |
| Бош | 0986450124 | 280-460 |
| BIG Filter | GB-302 | 190-270 |
| Нипартс | J1330502 | 280-300 |
| Пекар | 21121117010 | 210-280 |
На части авто используется фильтр тонкой очистки на защелках с артикульным номером 21230-1117010. Его цена находится в пределах от 200 до 300 рублей. На ВАЗ 2114 возможна установка аналогов родного расходника. В таблице ниже представлены рекомендуемые бренды.
Таблица — Аналоги топливного фильтра тонкой очистки с клипсами
| Фирма производитель | Артикульный номер | Цена, рубль |
|---|---|---|
| Феби | 17635 | 290-380 |
| Mann-Filter | WK512 | 460-500 |
| Purflux | EP155 | 220-270 |
| Knecht-Mahle | KL83 | 200-360 |
| Denckermann | A110003 | 330-350 |
На автомобилях ВАЗ 2114 в большинстве случаев используется топливный фильтр грубой очистки, артикул которого — 2112-1139200. Стоимость сеточки составляет 30-80 рублей. С расценками на аналоги можно ознакомиться ниже.
Таблица — Аналоги топливной фильтр-сеточки 2112-1139200
| Фирма | Номер по каталогу | Примерная цена, рубль |
|---|---|---|
| СтартВольт | SFF0115 | 45-110 |
| FARET | 21121139200 | 90-150 |
| WEBER | 21121139200 | 65-105 |
| Утес | 21121139200 | 95-115 |
| Зомер | KRFS2112 | 160-200 |
На части машин стоит сеточка-фильтр 1118-1139200. Ее цена варьируется от 50 до 100 рублей. Посмотреть наилучшие аналоги, которые хорошо зарекомендовали себя в эксплуатации, можно в нижеприведенной таблице.
Таблица — Альтернативы топливной фильтр-сеточке 1118-1139200
| Бренд производителя | Номер по каталогу | Примерная цена, рубль |
|---|---|---|
| Соатэ | 11181139200 | 135-170 |
| Zommer | KRFS1118 | 120-150 |
| СтартВольт | SFF011 | 80-100 |
| Фарет | 11181139200 | 120-130 |
| TSN | 93631 | 170-245 |
Замена топливного насоса ВАЗ 2114
Вы можете обратиться к специалистам, хотя замена топливного насоса на ВАЗ 2114 часто выполняется своими руками.
Особых навыков иметь не нужно, как и специализированных инструментов. Вам понадобится такой набор:
- Ключ на 17;
- Трещотка с головками на 10 и 7;
- Крестовая отвертка.
Далее следуйте инструкции:
- Снимите задние кресла, удалив две заглушки и болты трещоткой на 10. За ними вы увидите прорезь шумоизоляции, выполненную в форме П. Под ней находится крышка насоса.
- Отверткой открутите крышку, после чего увидите верхнюю часть модуля.
- Отсоедините жгут из проводов, которые подходят к модулю.
- Сбросьте давление в системе. Для этого заведите мотор, пока все топливо не выработается в магистрали. Другими словами, ждите, когда авто заглохнет.
- Отключите аккумулятор.
- Ключом открутите трубки на бензопроводе.
- По периметру прижимного кольца имеет 8 гаек, которые также нужно снять. Тут потребуется уже трещотка на 7.
- Снимите прижимное кольцо.
- После проделанных манипуляций модуль можно снимать, ставить на его место новый и собирать систему в обратном порядке.
Достав модуль, можно также заменить вышедший из строя насос, тем самым сэкономить деньги на покупке всего модуля. Но чтобы выполнить такую работу, модуль придется разобрать.
Бензонасос отдельно
Сам же модуль рекомендуется искать бошевский, в специализированных автозапчастях практически всегда есть в наличии!
Выполняется данная процедура следующим образом:
- Колодка проводков отключается от крышки и бензонасоса, после чего демонтируется датчик уровня топлива. Тут нужно просто отжать два фиксатора, после чего датчик начнет передвигаться по пазам к крышке.
- Сливную трубу отсоедините от корпуса, поддев ее отверткой. Имеющиеся 4 защелки снимаются поочередно, что позволить снять крышку вместе с насосом.
- Фильтр грубой очистки поддевается и снимается, извлекается стопорная шайба.
- Защелку из пластика отожмите отверткой, что позволит вытолкнуть пальцем насос из держака.
- Снимите также гофрированную трубку, которая находится на патрубке насоса. Попробуйте нагреть ее паром, что облегчит процесс снятия.
- Поставьте новый бензонасос на место и выполните процедуру сборки в обратном порядке.
Самостоятельная замена топливного фильтра
Если с этой проблемой обратиться в автосервис, стоимость работ редко будет ниже стоимости детали.
Делаем собственными руками подлокотник в машину.
А вы знаете, что такое катушка зажигания и как проверить ее исправность? Подробнее — тут.
Все о блокировках дифференциала на Ниву и чуточку больше — здесь.
А между тем поменять топливный фильтр на ВАЗ 2114 совсем несложно своими руками. Не потребуется ни каких особых навыков и инструментов. Необходимо только желание и соблюдение ТБ.
Основные требования безопасности
Работы, связанные с горючими и агрессивными жидкостями, всегда сопряжены с определенным риском. Поэтому не лишним будет напомнить правила техники безопасности:
- Необходимо взять за правило, все работы на автомобиле связанные с возможной утечкой топлива проводить при снятой минусовой клемме аккумулятора. Это предотвратит случайную искру и убережет от пожара;
- Помещение, в котором будет производиться ремонт, должно хорошо проветриваться;
- Необходимо полностью исключить источники открытого огня, убрать подальше нагревательные приборы и конечно, на время забыть про сигареты и спички;
- Чтобы исключить попадание бензина в глаза, нужно защитить их строительными очками.
Ну и конечно не забывать общие требования при работе на ямах и эстакадах.
Подготовительные работы
Прежде чем приступать к замене топливного фильтра, нужно закончить с некоторыми мелочами. А именно:
- Договориться на счет ямы или эстакады, если нет своей;
- Подготовить рожковые ключи на 10, 17 и 19;
- Запастись емкостью под слив бензина.
Должен быть куплен топливный фильтр и проверена его комплектность, в частности наличие новых уплотнительных колец.
Порядок замены
Первым делом, ВАЗ 2114 необходимо загнать на яму и обязательно поставить на ручной тормоз. Тем, кто занимается заменой впервые, необходимо объяснить, где находится топливный фильтр на ВАЗ 2114. Он располагается в задней части автомобиля под его багажником, рядом с выхлопной трубой
Сразу нужно обратить внимание на направление стрелки на корпусе фильтра, это пригодится при установке нового. Дальнейший порядок действий следующий:
Сбрасывается давление в топливной системе. Для этого можно воспользоваться несколькими способами, но самый простой – снять предохранитель F Это позволит обесточить бензонасос. Теперь достаточно завести машину и подождать пока она заглохнет. Выключается зажигание, предохранитель ставиться на место;
Снимается минусовая клемма с аккумулятора;
Если фильтр имеет резьбовое соединение, его нужно обработать WD-40 или любым аналогом;
Удерживая фильтр ключом на 19, рожковым на 17 нужно попробовать открутить от него штуцер подводящего топливного шланга. Здесь главное не применять больших усилий, иначе поломки штуцера не избежать.
Когда подводящий штуцер будет выкручен, из этой части топливной магистрали выльется немного бензина, нужно успеть подставить приготовленную емкость;
Аналогично откручивается и отводящий шланг;
Из штуцеров извлекаются старые уплотнительные кольца;
Теперь можно снять старый фильтр, воспользовавшись ключом на 10
Надо проявить осторожность, т.к. в фильтре так же останется бензин, смешанный с водой.
Устанавливается фильтр в обратном порядке, но есть один нюанс
Нужно исключить попадание бензина на уплотнительные кольца. Если это произошло – перед установкой вытереть их насухо. И конечно, необходимо помнить про направление стрелки на новом фильтре.
После того, как фильтр будет установлен на место и штуцера плотно затянуты, соединения проверяются на утечку бензина. Для этого автомобиль необходимо завести, но предварительно в магистраль закачивается бензин. С этой целью несколько раз включается и, после работы насоса, выключается зажигание. Только теперь можно запускать двигатель и соблюдая меры предосторожности, проверяется герметичность затяжки.
Если все нормально, замену топливного фильтра на ВАЗ 2114, можно считать законченной.
Если на машине установлен двигатель с объемом 1.6 л, последовательность работ не изменяется, за исключением самого крепления. В данном случае достаточно просто освободить фиксаторы, после чего фильтр можно будет снять.
Итог
ВАЗ 2114 – надежный и неприхотливый автомобиль. Но не стоит этим злоупотреблять. Только своевременное проведение технического обслуживания, позволит чувствовать себя в поездке уверено и реже посещать автосервис.
Топливо, поступающее в автомобильный двигатель, не должно содержать никаких посторонних частиц. Поэтому в конструкцию топливной системы включён специальный фильтр, основу которого составляет фильтровальная бумага. Это позволяет задерживать случайно попавшие в топливный бак пыль или воду до того, как они окажутся в камере сгорания двигателя.
Популярные поломки
Проблемы с топливным насосом могут возникать по нескольким причинам. Потому ваша первоочередная задача — определить источник неполадок. Таковыми могут оказаться:
- Предохранитель топливной помпы;
- Реле топливного насоса;
- Масса помпы;
- Моторчик;
- Контакты;
- Сам насос.
Если один из этих элементов выходит из строя, он может застопорить нормальную функциональность всего модуля.
Рассмотрим ситуации с каждым из указанных элементов топливного модуля более подробно.
Давление
Что вообще собой представляет топливный насос? Это элемент топливной системы, который за счет давление пропускает горючее. Потому если сделать замеры давления, можно получить ответы на многие вопросы.
Приведем пример нормальных показателей давления при проверке в тех или иных режимах.
Замерять советуем при малом диапазоне атмосфер на манометре (до 7 атм). Это позволит свести погрешности к минимуму. Наличие у вас под рукой манометра позволит существенно сэкономить на профессиональной диагностике.
Контакты
Бензонасос включает в себя три проводка:
- Плюсовой (положительный);
- Минусовой (отрицательный);
- Показатель уровня топлива.
Так что отказ в работе помпы может возникнуть из-за банального нарушения целостности проводов. Так что если проверка давления показала норму, тогда обязательно изучаем состояние проводку.
Для проверки вам потребуется лампа на 12В, которую закрепляют на внешние разъемы насоса положительными и отрицательными контактами. Поверните ключ зажигания. Если при этом лампа моргнула, контакт присутствует. В этом случае придется проверить состояние внутренних контактов.
Проверка контактов
Моторчик
Если давление и проводка в норме, попробуем проверить исправность моторчика. Именно этот элемент отвечает за прогон топлива по системе.
- Для его проверки потребуется та же лампа на 12В;
- Закрепите ее на любой клемме мотора;
- Поверните ключ зажигания;
- Если лампа заморгала, придется избавиться от моторчика и приобрести новый.
Моторчик
Не делайте поспешных выводов. Перед проверкой посмотрите, в каком состоянии находятся клеммы, проводка моторчика.
Масса топливной помпы
С контактами все хорошо, но датчик уровня топлива может выдавать некорректную информацию. В этом случае непременно нужно проверить масса насоса, отвечающего за перегон топлива.
Часто оказывается, что после длительной эксплуатации или поездке по сложным дорожным участкам, масса просто теряет прочность крепления. Соответственно, если масса отвалилась, работать насос не сможет.
Масса крепится на насос под торпедо в районе ручного тормоза. Потому когда водитель включает ручник, есть вероятность задеть контакт массы, из-за чего он и отвалится.
Вернуть массу на место не так сложно. Проблематику вызывает путь к ней. Вам придется:
- Добраться к днищу через салон;
- Убрать пластик под ручником;
- Снять напольное покрытие;
- Достать контакты заземления;
- Прочистить;
- Закрепить на бензонасосе максимально прочно.
Масса
Реле
Реле топливного насоса располагается ровно там же, где и масса. Потому с поиском проблем возникнуть не должно.
При идеально работающей системе топливоподачи, во время включения зажигания реле за мгновение создает давление внутри системы, после чего отключается.
Если же данный процесс нарушен, вам придется:
- Поднять переднюю облицовочную панель, которая закрывает контакты аудиосистемы и кондиционера;
- Взглянуть со стороны переднего пассажира;
- Отыскать три реле;
- Самое нижнее из них — это наше искомое реле от насоса;
- Поверните ключ зажигания;
- Если от реле услышите характерный щелчок, оно исправно;
- При отсутствии щелчка проверьте контакты. Причина или в них, либо в вышедшем из строя реле.
Предохранитель
Остается только проверить состояние предохранителя. Этот этап позволит убедиться в том, кто же истинный виновник проблем — сам насос или его предохранитель.
Расположение предохранителя
- Добраться до предохранителя так же просто, как и к реле — через капот или изнутри. Первый вариант предпочтительнее.
- Поднимите капот, посмотрите в зону около лобового стекла.
- Там располагается ящик темного цвета, непосредственно на электронном блоке управления двигателем.
- Откройте ящик и отыщите внутри него самый верхний предохранитель.
- Он имеет силу тока 15А, а также надпись на английском языке — Fuel Pump, то есть топливный насос.
- Изучите его внешнее состояние, достав из короба.
- Если контакты целые, тогда все с предохранителем нормально.
- Если явно заметны перегоревшие контакты, позаботьтесь о покупке нового устройства. Его цена доступная, потому с поиском и заменой проблем возникнуть не должно.
Сброс давления
Процедура замены фильтра должна обязательно начинаться со сброса давления в системе. Для этого:
- Поставьте машину в режим стояночного тормоза и включите нейтральную передачу;
- Снимите или просто отодвиньте задний ряд сидений;
- Откройте лючок у днища под креслами;
- Отключите питание, идущее на бензонасос;
- Отсоедините все разъемы;
- Заведите автомобиль и ждите, пока не отработается все закаченное топливо. На это уйдет буквально несколько минут;
- После этого машина сама заглохнет;
- Попробуйте несколько раз завести автомобиль. Это позволит убедиться, что все давление было стравлено.
Есть и другой метод, который подходит тем, кому не нравится предыдущий:
- Снимите минусовую клемму с аккумуляторной батареи автомобиля;
- В монтажном блоке ВАЗа извлеките предохранитель — F3. Он отвечает за питание насоса для бензина;
- Отработайте оставшееся в магистрали топливо путем запуска двигателя;
- Сбросив давление, поставьте предохранительный клапан на место.
Признаки поломки
Есть несколько ситуаций, при которых можно грешить на насос или его составные части. Это придется проверить обязательно. Иначе вы можете потратить огромные деньги на покупку и установку нового топливного насоса, а в итоге окажется, что проблема заключается совершенно в другом.
- Двигатель не заводится. Это не явный признак проблем именно с помпой, но все же. Потому для начала проверьте состояние свечей, наличие искры, отсутствие следов масла на них. Также проверьте электронный блок управления.
- Давление внутри топливной системы. Если насос работает нормально, он будет создавать давление равное 3,2 бар. В зависимости от типа двигателя на вашем ВАЗ 2114, характеристики могут несколько отличаться:
- Для мотора объемом 1,5 литра оптимальные показатели составляют 285-325 кПа;
- Для двигателя объемом 1,6 литра эти характеристики в оптимальном режиме работы составят от 375 до 390 кПа.
- Отсутствие сигнала, который не поступает на помпу. Происходит это при повороте ключа зажигания. При нормальной работе во время поворота ключа помпа начинает немного вибрировать. Если этого не происходит, обязательно проверьте проводку.
- Троит силовой агрегат. Тоже не идеальный признак поломки именно топливной помпы. Но все же проверить придется. Вполне вероятно, что виновником сложившейся ситуации окажется насос.
- Двигатель дергается. Причем происходит это на малых оборотах или даже при старте. Вероятных причин ситуации две — поломка самого насоса или проблемы с сеткой бензонасоса, которую придется заменить.
Новый и старый фильтр грубой очисткиМногие приобретают сразу весь топливный модуль в сборе, куда входит фильтр, датчик, поплавок, заборная камера и сама помпа. Такая покупка обойдется примерно в 3000 рублей. Куда выгоднее и практичнее купить отдельно насос, который стоит до 1000 рублей. Это обусловлено тем, что при выходе из строя помпы практически всегда остальные элементы остаются целыми и полностью пригодными к дальнейшей эксплуатации.
