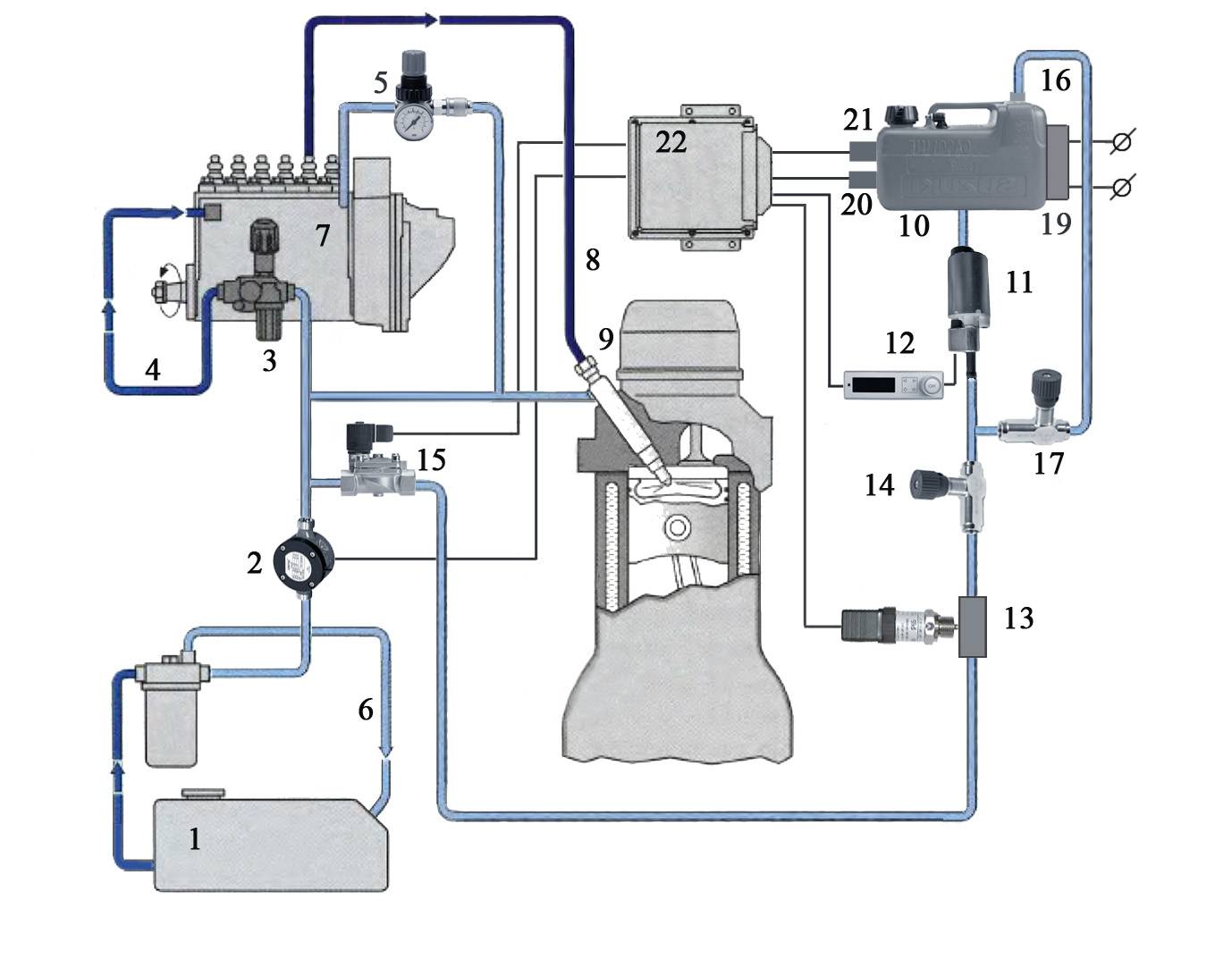

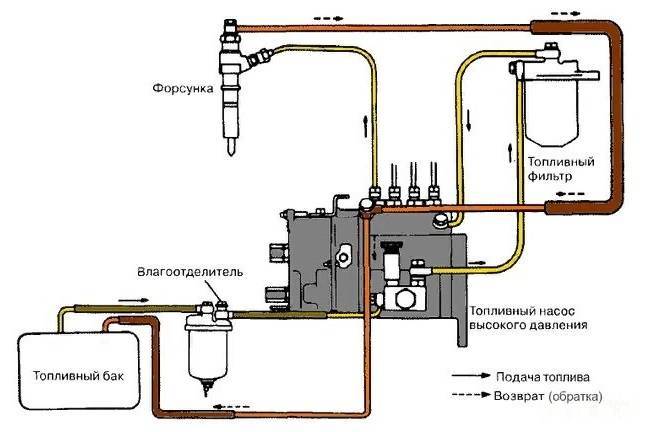

Топливная система дизельного двигателя – как работает?

Другие способы прокачки топливной системы дизельного двигателя

Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля. При этом многие специалисты и опытные автолюбители отдельно указывают, что в ряде случаев подобные попытки прокачать насос могут иметь серьезные последствия для системы питания.

Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы. Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»)

Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена

Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»). Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена.

Если это так, можно взять простой насос для накачки шин или компрессор. Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.

Еще один способ прокачки можно охарактеризовать, как «бытовой», так как он предполагает использование домашнего пылесоса. Главное, чтобы устройство имело достаточную мощность.

Итак, сначала снимается топливный фильтр, просушивается его корпус. Затем отдельные элементы протираются, затем производится обратная сборка. Далее понадобится обнаружить два штуцера на корпусе фильтра. Один из штуцеров нужен для слива дизтоплива, а другой подойдет для прокачки.

Приготовив пылесос, также нужен обычный медицинский шприц и шланг длиной 30-40 см. Для этих целей рекомендуется использовать прозрачный тип шланга. Шприц вставляется в шланг, а другой конец шланга надевается на штуцер прокачки.

Далее из шприца вытаскивается поршень, а в шприц вставляется трубка пылесоса. Главное, добиться надежной фиксации и плотной посадки. Также места соединений можно уплотнить, надевая отрезки шлангов разного диаметра, наматывая изоленту и т.д.

Теперь можно немного открутить штуцер, после чего включается пылесос. Через несколько секунд в шприце можно будет увидеть желтоватую пену. Это и есть смесь солярки и воздуха. Дальнейшая прокачка сводится к тому, чтобы вместо пены шприц заполнило чистое дизтопливо.

Рассмотрим еще одно решение, позволяющее в некоторых случаях быстро прокачать топливную систему дизеля. Для этого достаточно полностью заполнить корпус топливного фильтра дизельным топливом, после чего двигатель запускается. Далее нужно дать мотору поработать на высоких оборотах, в результате чего происходит прокачка системы питания.

Виды и причины неисправностей ТНВД

Эксплуатация дизельных автомобилей показывает, что их работа зависит от различных параметров. В числе этих показателей – износ составляющих топливного насоса. Необходимо знать признаки, указывающие на проблемы в ТНВД.

Основные симптомы неполадок с топливным насосом, указывающие на необходимость ремонта:

• топливная система дала течь;
• двигатель стал потреблять больше топлива;
• ремень ГРМ соскочил с шестерни привода топливного насоса;
• двигатель стал запускаться с трудом;
• мотор начал перегреваться;
• появились необычные шумы при работе мотора;
• двигатель стал больше дымить при обычных условиях работы.

Если хоть один из этих признаков имеет место, нужно оперативно отдать авто на диагностику и ремонт в профессиональную СТО. Там проверят работу насоса и установят процент износа каждого элемента. В случае необходимости произведут ремонт ТНВД, после чего его характеристики вернутся к заводским.

Топливные насосы высокого давления чаще всего проявляют следующие неполадки:

• Сбои в работе, вызванные загрязнением. В ТНВД неизбежно попадают пыль и грязь из окружающей среды, а также нагар с поршней и внутренней части цилиндров. Загрязнения забивают клапаны и каналы, затрудняя ход плунжера. В итоге возрастает нагрузка на металл, из которого изготовлены части насоса. Усталость металла приводит к значительному снижению жесткости и прочности конструкции. Проблемы с загрязнением устраняются в ходе профилактики и ремонта.
• Неравномерность подачи и распределения горючего. Такая неисправность возникает, если поводки плунжеров, зубья втулки, рейки, плунжера и нагнетательные клапаны существенно изношены. Также проблемы с нагнетанием топлива появляются в случае загрязнения или разрушения форсунок.
• Выработка ресурса плунжерной пары. С течением временем плунжерная пара изнашивается и появляются «плавающие» обороты при работе двигателя на холостых оборотах. Также увеличивается расход горючего. Так как при этом снижается компрессия, то герметичность всей системы тоже нарушается. В особо запущенных случаях повреждается поверхность плунжера, тянущая за собой нестабильную работу двигателя и перегрев подшипников.
• Брак изготовления. Некоторым автовладельцам приходится решать проблему повредившегося алюминиевого корпуса ТНВД. При этом на поверхности появляются явно видимые трещины. Эти повреждения могут распространяться вплоть до подшипников. Производственным браком также считается заклинивание втулки плунжера. Все эти неисправности решаются только полной заменой топливного насоса.
• Износ и поломки подшипников. В результате этих неполадок ТНВД ухудшает рабочие параметры вследствие увеличения силы трения в движущихся частях.
• Заклинивание поршня. Встречается ситуация, когда плунжер насоса заклинивает во втулке. Последствиями могут быть поломка шестерни, зубчатой рейки, вала с кулачками, регулятора или шпоночных соединений. Часто поршень заклинивает из-за попадания воды.
• Износ движущихся частей из-за уменьшения количества смазки.
• Ржавчина в паре плунжер-втулка из-за высокого содержания влаги в горючем.
• Перегрев насоса несмотря на исправность охлаждения. Основные причины явления – недолив антифриза или забивание каналов охлаждающей жидкости.
• Изнашивание сальников и прокладок. Следствием являются масляные подтеки, нестабильность работы мотора на холостых и высокая дымность выхлопных газов.

Самый опасный признак неисправности ТНВД – масляная эмульсия в системе охлаждения. Это прямое свидетельство разрушения деталей. В данном случае нужно в процессе ремонта заменить все поврежденные комплектующие.

Описанные выше неполадки могут быть вызваны различными причинами:

• Механический износ деталей. Каждый компонент ТНВД имеет свой ресурс эксплуатации и со временем изнашивается. Ускорить этот процесс может низкокачественное горючее.
• Попадание инородных веществ. Вода, пыль и грязь могут спровоцировать полный отказ ТНВД и других элементов системы питания мотора.
• Загрязнение фильтра топлива. При забитом фильтре существенно падает пропускная способность. Как следствие, ТНВД не в состоянии сжать топливо-воздушную смесь до нужного давления.
• Нарушение герметичности системы подачи топлива. В случае наличия подсосов воздуха насос также не сможет развить нужное давление, что негативно сказывается на его ресурсе работы.

Проверка герметичности питания дизелей.

Негерметичность топливопроводов и соединений системы приводит к утечке топлива (на участках, находящихся под давлением) или подсосу воздуха в систему (на участках, где создается разрежение). Утечку топлива обнаруживают осмотром топливопроводов и приборов, а наличие в системе воздуха — по мутному цвету или присутствию пузырьков воздуха в струе топлива, вытекающей во время работы двигателя из под ослабленной пробки отверстия в крышке фильтра тонкой очистки или из под ослабленной пробки в топливном канале насоса высокого давления. При наличии прозрачных топливопроводов попадание в систему воздуха может быть обнаружено их осмотром.

Неисправность устраняют подтягиванием соединений после предварительного удаления воздуха из системы.

Удаление воздуха из топливной системы.

Во время работы двигателя слегка вывертывают пробку в крышке фильтра тонкой очистки топлива. Когда в струе вытекающего из-под пробки топлива не будет пузырьков воздуха, и топливо станет прозрачным, пробку фильтра плотно завертывают. Такую же операцию поочередно проделывают сначала с пробкой у переднего конца топливного канала ТНВД, затем с такой же пробкой у заднего конца этого канала.

Удалять воздух из системы можно также при неработающем двигателе, создавая давление в топливопроводах насосом ручной подкачки или пользуясь специальным прибором.

6.3. Контрольные вопросы:

— проверка системы питания дизелей на герметичность;

— удаление воздуха из топливной системы дизелей.

Отчет.

Лабораторная работа №10.

1. Тема: ТО и ТР системы питания дизельных двигателей.

2.Цель: Изучить технологический процесс поверки и регулировки форсунок при помощи прибора, а также технологический процесс выполнения работ по ТО системы питания дизельных двигателей.

3. Задачи: Получить навыки по ТО и ТР системы питания дизелей.

4. Студент должен знать:

Характерные неисправности форсунок дизельных двигателей, их причины. признаки и способы устранения.

Должен уметь:

Проверять форсунки на исправность на двигателе и на стенде КП-1609А; регулировать форсунки на давление впрыска и распыление топлива.

5. Методические указания для студентов при подготовке к занятию.

5.1 Литература«Техническое обслуживание и ремонт автомобилей» Епифанов.»Автомобили» Богатырев «Устройство и эксплуатация транспортных средств» Роговцев и д.р.

5.2 Вопросы для повторения:

— неисправности, способы их устранения и объем работ по ТО системы питания дизельных двигателей;

— диагностирование системы питания дизелей с помощью приборов.

6. Контроль и коррекция знаний (умений) студентов.

6.1.Провести инструктаж по технике безопасности при выполнении лабора-торной работы.

6.2.Методические указания по выполнению работы.

6.2.1. Инструменты, оборудование и приборы:

— прибор КП-1609А для регулировки и проверки форсунок.

— набор гаечных ключей;

— набор отверток.

6.2.2. Проверка и регулировка форсунки на давление впрыска и качество распыления топлива.

Производятся на стенде КП-1609А.

Регулировка форсунки на давление впрыска(давление подъема иглы) производится регулировочным винтом при снятом колпачке и отвернутой контргайке. При ввертывании винта давление момента открытия иглы повышается, при вывертывании — понижается. Каждая форсунка должна быть отрегулирована на давление впрыска 15 МПа(18 МПа).

При регулировке давления впрыска и проверке форсунки на качество распыления топлива ее закрепляют гайкой 3 в корпусе 6 стенда. Топливо к форсунке подается из бачка 4. Краном 7 включается манометр 5,

а рычагом 8 повышают давление, наблюдая за показаниями манометра и началом впрыска топлива из распылителя форсунки 2 в сборник 1 топлива.

При исправной и отрегулированной форсунке топливо впрыскивается из всех отверстий распылителя в атмосферу в виде тумана и равномерно распределяется во все стороны. В это время возникает глухой треск. Начало и конец впрыска топлива из каждого отверстия должны быть одновременными без подтекания топлива.

Разные виды электрических насосов и их особенности

Конструкционно электрический ТН может быть:

• центробежным;
• шестеренным;
• роликовым.

Непосредственно в бак для топлива обычно монтируется центробежный электрический агрегат. Реле топливного насоса данного типа активируется по «приказу», который посылает блок управления дизельного или бензинового двигателя, и электрический насос начинает работать. Отметим, что в конструкции описываемого устройства имеется предохранительный спецклапан, который поддерживает в достаточно узких интервалах давление горючего.

Ремонт такому ТН нужен очень редко. Замены обычно требует крыльчатка – рабочее приспособление, оснащенное большим количеством лопаток. Вращается данный компонент в камере с нагнетательным и всасывающим каналом. Повышение давления дизельного (карбюраторного) двигателя при этом образуется при воздействии указанных лопаток на завихрения горючего.

В роликовом ТН всасывание горючего и его нагнетание достигается путем вращения ротора, в котором происходит передвижение роликов. Аналогично работает и шестеренный насос дизельного авто (бензинового). Только в нем внутренние шестерни вращаются вокруг статора. Роликовый и шестеренный электрический ТН можно смонтировать только в топливопроводе.

Устройство и принцип действия

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Технология ремонта форсунок дизельных двигателей

Стоит знать, что если автомобилист самостоятельно не ремонтировал форсунки, то лучше обратиться в специализированный автосервис, а вот переоценка собственных сил, как правило, приводит в лучшем случае к потере времени и покупке новой форсунки. В худшем случае — это может стать следствием более серьезного повреждения двигателя.

В зависимости от рода и степени неисправности дизельного двигателя технология ремонта современных топливных систем осуществляется в следующей последовательности:

1. Вначале работу двигателя проверяют на общем стенде диагностики автомобиля, что позволяет локализовать существующую неисправность и отбросить все ложные симптомы срабатывания на отказ, к примеру, из-за сбоев в работе бортовой электроники.
2. При подтверждении того, что неисправность в работе возникла в контуре топливоподачи дизельного двигателя, автомобиль подключают к специализированному диагностическому стенду для топливных систем, где и происходит определение основных причин и выявление дефектов в работе инжектора.
3. Если причины отказа в работе форсунки возникли из-за их несильного засорения, то тогда просто производят химическую промывку топливной системы двигателя без демонтажа и прямо на автомобиле при помощи специальных фирменных растворов. Хотя эта методика не даёт 100% результата при более сложном засорении, но она рекомендуется при проведении планового технического обслуживания автомобиля через каждые 30 000 км пробега в целях профилактики. При этом химическая промывка является самым недорогим способом обслуживания топливных систем дизельных двигателей.
4. Наличие серьезных неисправностей требуют более основательного ремонта форсунок, чтобы устранить все причины, связанные с плохим впрыском дизельных двигателей. Для этого их полностью демонтируют с агрегата и при необходимости очищают от мазута и налетов грязи.
5. Далее, форсунки полностью разбирают и при этом тщательно осматривают все детали, выявляя возможные механические повреждения и различные дефекты, которые могли стать причиной отказа.
6. Для очистки от несмываемых налетов или различного вида нагаров детали инжектора помещают в специальную ванну, где производят полную очистку с помощью ультразвука. Время пребывания деталей и узлов в ультразвуковой ванне напрямую зависит от степени загрязнения и должно быть достаточно, чтобы полностью убрать налет смолистых отложений с узлов и корпуса форсунки.
7. Перед сборкой производят замену всех деталей и узлов инжектора, у которых при осмотре были выявлены механические повреждения или другие дефекты.
8. После проведения всех ремонтных работ, соблюдая технологическую последовательность, топливные форсунки аккуратно собирают, при этом обязательно комплектуют новыми резинотехническими уплотнителями.
9. Перед установкой на двигатель, форсунки проверяют на работоспособность с помощью испытательных стендов, при необходимости производят регулировку и записывают выходные параметры для пьезоэлектрических типов форсунок.
10. Отремонтированные форсунки устанавливают непосредственно на двигатель, при этом рекомендуется обязательно произвести замену на новые, уплотнительных медных шайб и болтов крепления. В заключение производят при необходимости наладку блоков управления двигателя.

Как правило, ремонт комплекта топливных форсунок дизельных двигателей на специализированом авторемонтном центре занимает не более двух дней, а общая стоимость ремонтных работ составит в районе 30% от цены нового комплекта инжектора.

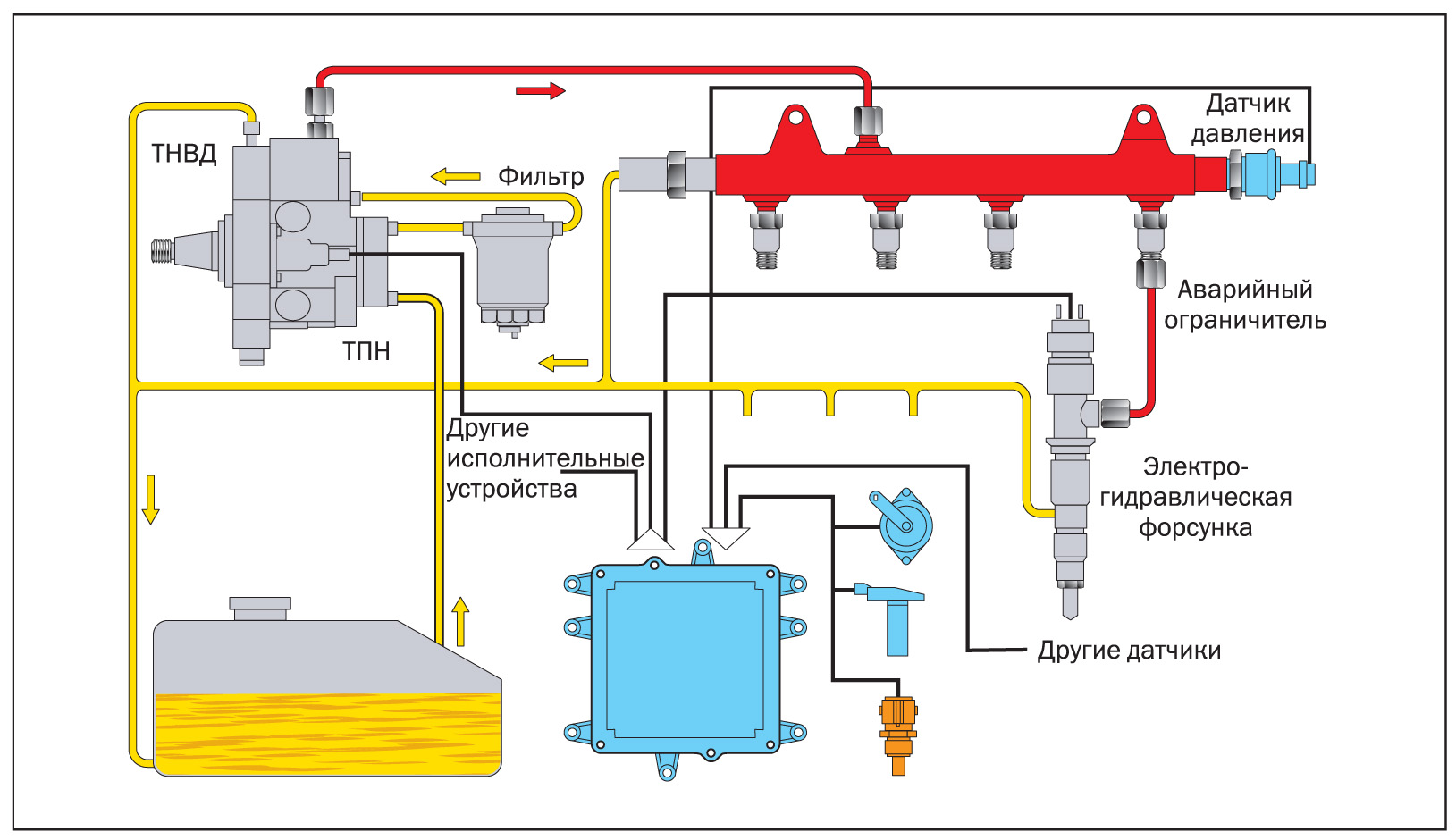

Ремонт системы Common Rail

Качественно починить ТНВД могут только на специализированной станции, где имеется диагностическое и прецизионное оборудование. Такой ремонт обходится от 7000 рублей. Новый насос стоит порядка 30 тыс. рублей, поэтому восстановленные насосы пользуются у «дизилистов» большим спросом.

Двигатель, оснащенный системой Common Rail, не запускается, если хотя бы одна форсунка не работает. Из-за утечки топлива через ее клапан давление в рампе не может подняться до номинальных значений. Чтобы проверить давление при пуске используют специальный набор, состоящий из контрольного манометра, датчика давления, соединительной трубки, заглушки отверстий исп. механизмов и мерных емкостей для обратного слива.

При износе двух и более форсунок имеет смысл заменить весь комплект. Цена форсунок довольно высока и зависит от фирмы-производителя. Параметры каждой новой форсунки необходимо внести в память блока управления двигателем. Если этого не сделать, то это ухудшит характеристики двигателя. Несмотря на то, что в любом ЭБУ имеется постоянная корректировка цикловой подачи топлива для равномерной работы двигателя, она не в состоянии подменить не прописанную кодировку.

Наиболее сложные проблемы дизеля – это затрудненный пуск, дымность выхлопа и потеря мощности. Для их решения требуется точный замер расхода воздуха, оценка работы наддува, эффективности рециркуляции, системы выпуска и нейтрализатора. Данные технологии сегодня в совершенстве освоены диагностическими центрами. Кустарный ремонт в данном случае невозможен.

Топливопроводы

Топливопроводы низкого давления изготовляют из медных или латунных трубок или из стальных трубок с антикоррозионным покрытием; трубопроводы высокого давления — из толстостенных стальных трубок.

Основные дефекты трубопроводов: вмятины, трещины, переломы, повреждения развальцованных концов трубок в месте нахождения ниппеля.

Перед ремонтом трубопроводы промывают горячим раствором каустической соды и продувают воздухом.

Герметичность трубопроводов проверяют опрессовкой в ванне с водой. Для этого один конец трубопровода заглушают пробкой, а через другой подают сжатый воздух. По наличию пузырьков, выходящих из разрушенной поверхности трубки, определяют поврежденное место.

Вмятины на трубопроводах устраняют правкой (прогонкой шарика).

При наличии трещин или переломов, а также перетирания трубок дефектные места вырезают, затем топливопроводы низкого давления соединяют при помощи соединительных трубок, а высокого давления — сваркой встык. Концы медной соединительной трубки зачищают и профлюсовывают водным раствором хлористого цинка. Затем трубку надевают на концы поврежденного трубопровода и припаивают легкоплавким припоем, после чего проверяют на герметичность.

Поврежденные развальцованные концы трубопроводов отрезают и вновь развальцовывают. Перед развальцовкой концы трубопроводов отжигают, для чего их сначала нагревают, а затем быстро помещают в воду. Если при этом длина трубопровода уменьшилась, вставляют дополнительный кусок трубки.

После ремонта трубопроводы проверяют на герметичность, а трубопроводы высокого давления — и на пропускную способность. Отклонение величин пропускной способности трубопроводов, устанавливаемых на один двигатель, не должно превышать 10 %.

Дизельный двигатель: признаки неисправностей и возможные причины

При эксплуатации автомобиля в работе дизельного двигателя происходят сбои, которые можно определить по следующим признакам.

Сложности с запуском ДВС Слишком ранний или поздний впрыск, что ведет к неправильному углу опережения подачи горючего. Некачественное распыление дизельного топлива происходит из-за изношенности деталей. Завоздушивание топливной системы вызывает нехватку дизельного топлива перед топливным насосом. В топливном насосе высокого давления износились нагнетательные клапаны. Возникли дефекты в насосе низкого давления. Регулятор работает неправильно, что сводит к минимуму объем поступающего горючего при запуске силового агрегата. Загустевание дизтоплива в зимнее время года. Возникли проблемы со свечами накаливания. Во время впрыска возникает давление, недостаточное для нормального запуска двигателя.Падение мощности силового агрегата Проблема могла возникнуть из-за неправильного угла опережения подачи горючего. Всережимный регулятор и топливный насос отрегулированы некорректно. В топливном насосе высокого давления износились прецизионные элементы. Износ регулятора. Получили повреждение распылители, возможен их износ. Ниже допустимых значений падает давление впрыска. Элементы системы нагнетания не подают требуемый объем горючего.Увеличение расхода дизтоплива Угол опережения впрыска неправильный. Получили повреждения или износились распылители. Давление впрыска падает ниже допустимых значений. Компрессия значительно снизилась. Происходит утечка горючего. Воздушный фильтр забился. Топливный насос высокого давления неправильно отрегулирован. В топливном насосе износились нагнетательные клапаны. Силовой агрегат работает некорректно.ОГ (отработанные газы) черного цвета Компрессия значительно снизилась. Регулировка клапанов выполнена неправильно. Форсунки не справляются с распылением дизтоплива. В камере сгорания возникают проблемы со образованием топливовоздушной смеси. Такие нарушения могут происходить из-за проблем с закрытием клапанов (неправильная регулировка) или возникновения окисленного налета.Цвет отработанных газов изменился на белый или серый Неправильно выставлен угол опережения впрыска. Компрессия значительно снизилась. В прокладке головки блока цилиндров возник пробой. Мотор переохладился.Появление жесткости в работе двигателя Появился дисбаланс между объемами горючего, поступающего в цилиндры агрегата. Часть форсунок работает некорректно. Компрессия значительно снизилась. Выставлен слишком ранний впрыск дизельного топлива.Мотор перегревается Форсунки неправильно распыляют дизельное топливо. Некорректно выставлен угол опережения впрыска.Двигатель не развивает максимальную мощность Засорился воздушный фильтр. Завоздушивание ТС. Проблемы с работой топливного насоса высокого давления. Некорректно выставлен угол опережения впрыска горючего. Проблемы с форсунками. Возможная причина ― неисправность крепления деталей. Нарушена герметичность топливопроводов. Проблемы с регулировкой тяги акселератора.Уровень шума силового агрегата вырос Завоздушивание топливной системы. Плохая работа распылителей.Силовой агрегат на холостом ходу работает неравномерно Некорректно выставлен угол опережения впрыска горючего. Проблемы с ходом педали газа. Ослабление топливопровода между ТНВД и топливным фильтром. Проблемы с подачей горючего. Некорректно работают форсунки и распылители.Колебания частоты оборотов коленчатого вала Разрегулированность и изношенность системы впрыска. Износился регулятор оборотов. Завоздушивание ТС. Избыточное давление газов в картере.Непредвиденная остановка силового агрегата Топливный фильтр забился, подача горючего в топливный насос высокого давления осуществляется в недостаточном объеме. Поврежден ТНВД, что вызвало прекращение поступления горючего. Топливный насос низкого давления получил повреждение. Поврежден трубопровод впрыска. Нарушено соединение насоса с приводом. Поршень-разделитель износился, возможен перекос детали. Возможен износ ротора или поршней в топливном насосе высокого давления.Выходят из строя свечи накаливания Такую неисправность могут вызвать дефектные форсунки.Заглушить силовой агрегат невозможно Вышел из строя соленоидный клапан.В картере растет уровень масла Проблема может возникнуть из-за протечки моторного масла. Некорректно работают форсунки («льют»).Торможение двигателем затруднено Некорректно выставлены холостые обороты. Загрязнение сливных топливопроводов.

Увеличение мощности двигателя

 Современные системы впрыска позволяют поднять давление распыления до 2000 Вар. Выше создать давление не получается из за конструктивных особенностей двигателя внутреннего сгорания.  То есть двигатель может не справиться с возникающим давлением и разрушится

Увеличение объёма воздуха в камере сгорания

Мощность двигателя можно повысить за счет увеличения объема воздуха поступающего в камеру сгорания. Так как воздух содержит кислород. И чем его больше тем интенсивнее происходит сгорание топлива.  Цилиндр имеет рабочий объём, который изменить нельзя. Но можно в этот объём разместить большее количество воздуха. Если предварительно его сжать.

 Происходит это с помощью турбокрмпрессора.  Он создаёт избыточное давление поступающего в цилиндр воздуха. В результате его попадет большее количество. Если бы поршень закачивал воздух самостоятельно. Но в результате попадания воздуха в турбокомпрессор он нагревается от температуры турбины и от создаваемого им сжатия.  Требуется его охлаждение.

При охлаждении движение молекул замедляется. В результате чего они начинают занимать меньший  объём в пространстве. Технически  охлаждение  воздуха происходит  путем применения радиатора.  Его называют интеркулер. В интеркулере воздух охлаждается встречным потоком воздуха. При движении автомобиля. Сжатый воздух дополнительно охлаждается и подаётся в цилиндры. Но применение интеркулера возможно  только при наличии турбокомпрессора. Потому что если применять его отдельно, он затруднит поступление воздуха в цилиндры. И повышения мощности не произойдет.

Топливо попавшее в цилиндр должно сгореть полностью. От этого зависит эффективная работа двигателя. Безусловно дополнительная порция воздуха помогает это сделать. Но не решает проблемы в целом. Двигатель работает в разных режимах. При увеличении оборотов. Уменьшается время на горение топлива. А не полное его сгорания снижает мощность работы. В связи с уменьшением  возникающего давления на поршень. Автомобили несут на себе разную нагрузку.  При одних и тех же оборотах двигателя требуется разное количество топлива для движения автомобиля. Поэтому постоянно разрабатываются различные системы впрыска топлива.  Которые пытаются более точно регулировать объём поступающего топлива в цилиндры. При работе на разных режимах работы двигателя.

Неисправность системы впрыска

Неполадки инжектора являются одними из наиболее распространенных неисправностей в дизельных двигателях. И в этом нет ничего удивительного, поскольку компоненты этой системы подвергаются значительным нагрузкам. Особенно это касается форсунок, основная задача которых – подача топлива в камеру сгорания.

Во время работы двигателя на каждый оборот коленчатого вала они выполняют несколько операций, достигая очень высокого давления впрыска, которое составляет 1600-2000 бар. Немаловажным также является тот факт, что для правильной работы двигателя они должны работать с высокой точностью. При этом они чувствительны к качеству топлива, на них легко оседают различного рода загрязнения, которые могут привести к поломке.

Дополнительно со временем на распылителях образуется осадок, который вместе с грязью может привести к полному засорению форсунок, что и приводит к их отказу. Поэтому основным методом предотвращения неисправностей форсунок является систематическая чистка инжектора с интервалом в 20 000 километров или перед каждой заменой масла.

Признаки неисправности форсунок

Наиболее распространенными симптомами, указывающими, что форсунки могут работать неправильно, являются:

1. Проблемы с запуском автомобиля, особенно при низких температурах.
2. Черный дым, выходящий из выхлопной трубы (дым может быть также и белым, если распылитель “закусывает”).

1. Неравномерная работа двигателя.
2. Падение мощности.
3. Более высокий расход топлива.
4. Перегрев двигателя.

Для того чтобы избежать этих проблем, следуйте следующим рекомендациям:

• Используйте только качественное горючее.
• Проходите регулярное техническое обслуживание.
• Вовремя меняйте запчасти, которые прошли свой ресурс. Не стоит ждать, пока они выйдут из строя.

Двигатель ⇒ Симптомы основных неисправностей дизелей

Сообщение gercon » 12 дек 2008, 14:49

Запуск двигателя затруднен Износ нагнетательных элементов насоса высокого давления. Неправильный угол опережения подачи топлива в двигателе. Износ распылителей, вызывающий плохое распыление топлива. Слишком низкое давление впрыска. Нехватка топлива перед насосом высокого давления из-за попадания воздуха в систему подачи топлива. Неисправности подкачивающего топливного насоса. Слишком малая доза топлива при запуске, вызванная неправильной работой регулятора. Загустение топлива зимой. Неисправны свечи накаливания.

Снижение мощности двигателя Износ прецизионных элементов топливного насоса высокого давления или регулятора. Неправильная регулировка насоса или всережимного регулятора. Неправильный угол опережения впрыска. Износ или повреждение распылителей. Чрезмерное снижение давления впрыска. Недостаточное количество топлива, подаваемого системой нагнетания, из-за засорения топливного фильтра, недостаточной производительности подкачивающего топливного насоса или попадания воздуха в топливную систему.

Повышенный расход топлива Неверный угол опережения впрыска. Износ нагнетательных элементов насоса высокого давления. Неправильная регулировка насоса высокого давления. Износ или повреждение распылителей. Слишком большое снижение давления впрыска. Загрязнен воздушный фильтр. Утечка топлива. Недостаточная компрессия.

Черный дымный выхлоп Плохое смесеобразование в камере сгорания из-за нагара или неплотного закрытия клапанов. Поздний впрыск топлива. Плохое распыление топлива форсунками. Неверные зазоры в клапанах. Недостаточная компрессия.

Серый или белый дымный выхлоп Неверное опережение впрыска. Недостаточная компрессия. Пробита прокладка головки блока. Переохлаждение двигателя.

Жесткая работа двигателя Слишком ранний впрыск топлива. Большая разница между дозами топлива, впрыскиваемого в разные цилиндры двигателя. Неправильная работа некоторых форсунок. Недостаточная компрессия.

Перегрев двигателя Неправильный угол опережения впрыска. Плохое распыление топлива форсунками (струя вместо «факела»).

Не развивается полная мощность двигателя Короткий ход у педали акселератора, неправильно отрегулирована тяга педали акселератора. Загрязнен воздушный фильтр. Воздух в системе питания. Повреждены топливопроводы. Неисправны крепления распылителей (форсунок). Распылители неисправны. Сбит угол опережения впрыска топлива. Неисправен топливный насос высокого давления.

Повышенный расход топлива Негермётична система питания. Забит топливопровод слива (от насоса к топливному баку). Высокие обороты холостого хода или же сбито опережение впрыска. Плохо работает двигатель. Неисправны распылители, неисправны форсунки. Неисправен топливный насос высокого давления.

Повышенный шум двигателя Загрязнения в системе питания, вследствие чего не работают распылители. Уплотнительные шайбы под распылителями отсутствуют или плохо установлены, распылитель слишком сильно (слишком слабо) завернут в головку цилиндров. Воздух в системе питания.

Неравномерная работа двигателя на холостом ходу Неправильно установлены обороты холостого хода. Затруднен ход педали акселератора. Ослаб топливопровод подачи топлива между топливным насосом высокого давления и топливным фильтром. Повреждена опорная пластина насоса высокого давления. Неисправности в подаче топлива. Неисправны распылители, неисправны форсунки. Неправильное опережение впрыска.

Колебания частоты оборотов коленчатого вала Износ регулятора оборотов. Разрегулирование или износ системы впрыска. Чрезмерное сопротивление перемещению элементов в системе регулирования. Попадание воздуха в топливную систему. Избыточное давление газов в картере.

Внезапная остановка двигателя Смещение угла опережения нагнетания (нарушение соединения насоса с приводом). Засорение топливного фильтра и нехватка топлива, подаваемого в насос. Отсутствие подачи топлива, вызванное повреждением топливного насоса высокого давления или подкачивающего насоса. Повреждение трубопровода впрыска. Износ и перекос поршня-разделителя, ротора или поршней насоса высокого давления.

Часто выходят из строя калильные свечи Неисправны форсунки в соответствующих цилиндрах.

Невозможно заглушить двигатель Неисправен запорный электромагнитный клапан.

Повышается уровень моторного масла в картере Течь через уплотнитель цепного или шестеренчатого привода насоса высокого давления.

Слабое торможение двигателем Засорены сливные топливопроводы. Неверно установлены ускоренные обороты холостого хода.
