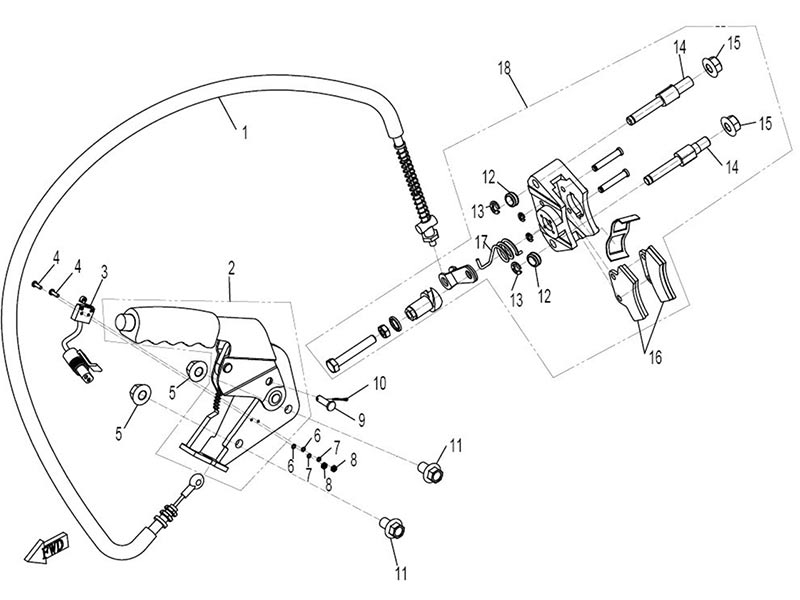

Стояночный тормоз квадроцикла CF500-A

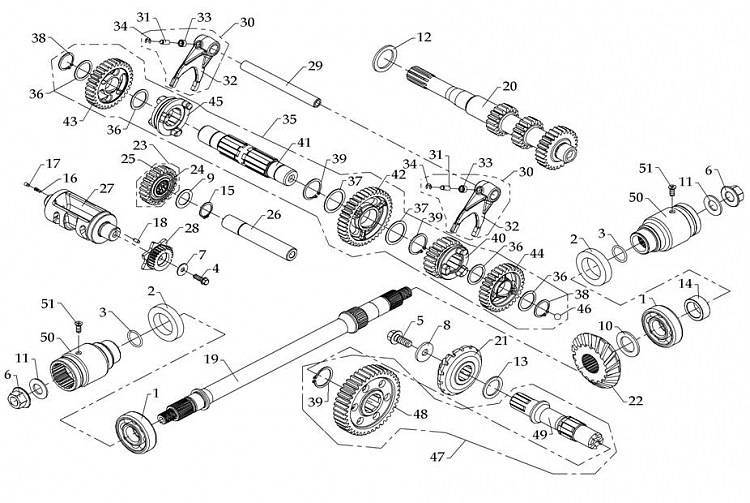

Механическая трансмиссия квадроцикла

Механика идентична стандартному мотоциклу и позволяет водителю более точно чувствовать момент переключения скоростей под оптимальный темп. В итоге такие спортивные квадроциклы обладают лучшей мощностью и проходимостью. А когда вы двигаетесь по трассе, мощность можно уменьшить путем регулировки передачи. И наконец, последнее преимущество механической спортивной трансмиссии в возможности более комфортно входить в поворот. Но старайтесь не переключать передачу непосредственно во время поворота, в таком случае вы потеряете равновесие. Коробка передач 150 кубовых моторов обычно сделана максимально просто, поэтому можете не надеяться на отличную чувствительность и плавность. Основными достоинствами механики на квадроцикле можно считать:

• высокая надежность;
• простая конструкция и легкая эксплуатация;
• небольшой вес;
• компактные размеры;
• КПД выше среднего.

Также переключение передач на подобной коробке намного проще, чем на мотоцикле, ведь такая техника имеет 4 колеса, а значит весь упор можно делать на контроль переключения передач. Движение на механике выполняется аналогично другой технике в МКПП, только при выезде на возвышенность придется одновременно зажать сцепление и тормоз.

Поэтому если вы подбираете модель для максимально динамичной и уверенной эксплуатации, обращайте внимание на тип трансмиссии, механика станет лучшим выбором

FAQ Stels 500K: тормозная система

ВНИМАНИЕ: при полном износе колодок 500К (даже только задних) уровень тормозной жидкости в бачке сильно падает, при этом возможно попадание воздуха в тормозную систему и отказ тормозов!

Внимательно следите за уровнем тормозной жидкости и вовремя меняйте тормозные колодки (либо переклеивайте их накладки, подробнее см. раздел Расходники).

нормальный уровень ТЖ

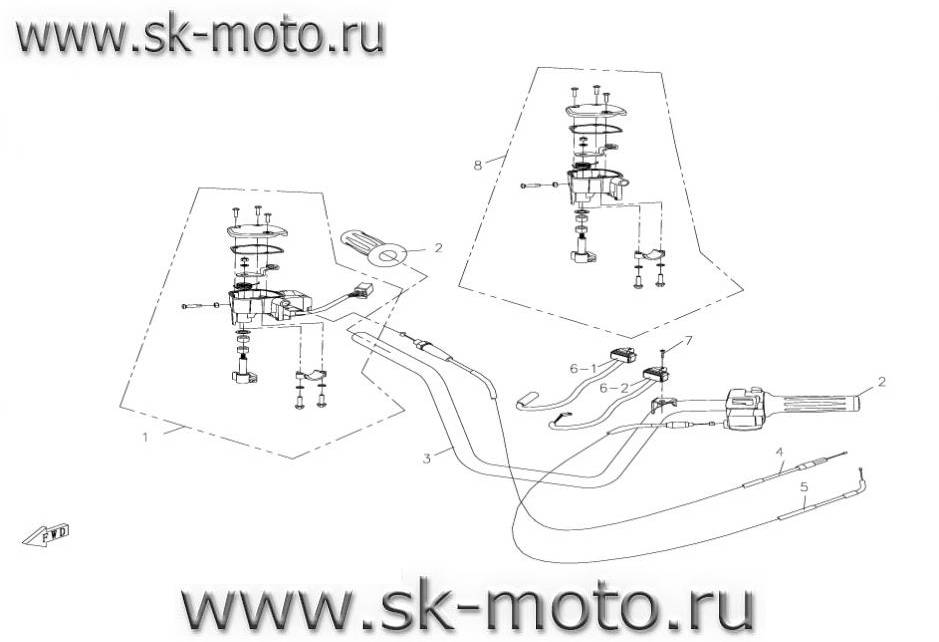

Главный тормозной цилиндр

Главный тормозной цилиндр 500К имеет среднее качество, иногда встречаются бракованные мембраны и уплотнения, в таком случае обычно требуется замена детали целиком (оригинального ремкомплекта нет). Фото ГТЦ в разборе см. ТУТ.

Передние суппорта

Передние суппорта 500K достаточно удачны и не доставляют каких-то хлопот. Желательно периодически (как минимум при каждой замене колодок, в идеале – чаще) разрабатывать тормозные поршни, предварительно очистив последние от грязи.

Задний суппорт

Подклинивание заднего суппорта и чрезмерный износ тормозных колодок (задних) вызваны конструкцией механизма стояночного тормоза, которая не позволяет совместить достаточную свободу колодок с хорошим их зажатием при задействовании «ручника». Либо колодки стоят свободно, но стояночный тормоз не работает, либо «ручник» держит хорошо, но колодки постоянно трут о диск. Эта инженерная недоработка усугубляется постоянной эксплуатацией в условиях бездорожья (пыль, песок, грязь, вода). Кроме того, тросик «ручника» слишком длинный (необходимо укорачивание на 15-20, а то и более мм). Возможна регулировка не только за счёт тросика, но и непосредственно болтом на суппорте. С учётом неграмотной конструкции суппортов помогает ненадолго, многие владельцы (включая меня) просто выбрасывают механизм «ручника» (отверстие в суппорте глушится герметиком). На ручку стояночного тормоза (левая, с фиксатором) можно переставить тросик рабочего тормоза (получится действительно очень надёжный стояночный тормоз, который гарантированно не подведёт даже на самом крутом склоне).

Тормозные магистрали

Важно: особое внимание требуется креплению тормозной магистрали и тормозных тросиков в зоне расположения выхлопной трубы: в случае плохой фиксации возможно термическое повреждение тормозной трубки и оболочки тормозного тросика с вытекающим (во всех смыслах) отказом тормозов. Также необходимо поправить и шланг заднего суппорта, подробнее см. ТУТ

ТУТ

ТУТ

ТУТ.

Бачок тормозной жидкости

Дополнительно можно заменить бачок ТЖ на бачок сцепления от ВАЗ 2101-07 (бачок ТЖ от ВАЗа не подойдёт, у него два патрубка под два тормозных контура). Бачок сцепления ВАЗ больше по объему и не позволит попадать воздуху в систему даже при значительном износе колодок (а также можно купить крышку с датчиком уровня и вывести соотв. индикатор на панель). Кроме того, с ним можно прокачивать тормоза с помощью давления воздуха от колеса с использованием прокачного устройства для ВАЗов. Устройство для прокачки представляет собой соединенные вместе штуцер (как у колесного насоса), кусок шланга и крышку для бачка с ТЖ – жидкость выдавливается из системы не с помощью ГТЦ, а давлением воздуха от колеса авто. Поскольку прокачка тормозов на квадроцикле дело муторное (за один ход штока ГТЦ выдавливается мизерное количество жидкости), можно попробовать изготовить аналогичное устройство с использованием оригинальной крышки стандартного для 500К бачка. Естественно, что давление воздуха при этом нужно брать от колеса автомобиля (но не более 1,8-2,0 «атм»), т.к. десятые доли очка, «сидящие» в колесе квадроцикла, прокачать ничего не смогут. Ну а самый удобный и эффективный метод прокачки продемонстрирован в в моём отчёте о замене заднего суппорта на CF500A-basic.

Разделение тормозных контуров

Информация о разделении тормозных контуров 500K представлена в разделе Тюнинг 500K

БЫСТРАЯ НАВИГАЦИЯ по разделу «Ремонт 500K»:

Техобслуживание

Регулярное техническое обслуживание обеспечит безопасную и продолжительную работу мотовездехода. Контроль, смазку, очистку, регулировку и замену деталей проводят по регламенту или по мере необходимости. Без соответствующих знаний и квалификации эти процедуры лучше проводить в официальных сервисных центрах CFMOTO.

Сначала проверяют уровень и качество масла в двигателе, коробке передач, переднем и заднем редукторе. Затем приступают к другим процедурам:

• Замена масляного фильтра;
• Проверка уровня охлаждающей жидкости и её замена;
• Проверка состояния пыльников шрусов;
• Проверка свечей зажигания;
• Чистка воздушного фильтра;
• Снятие и чистка искрогасителя;
• Очистка вариатора;
• Проверка дросселя;
• Регулировка клапанных зазоров впускных и выпускных клапанов;
• Регулировка свободного и общего хода курка газа;
• Проверка передних и задних тормозных колодок;
• Проверка и замена тормозной жидкости;
• Регулировка свободного хода рычага переднего тормоза;
• Регулировка педали тормоза, включателя светового сигнала тормоза;
• Проверка состояния ступичных подшипников;
• Обслуживание стабилизатора поперечной устойчивости;
• Обслуживание аккумуляторной батареи, замена предохранителей;
• Регулировка и замена ламп фар;
• Регулировка преднатяжителя пружин, хода отбоя и сжатия;
• Смазка тросов.

Публикации

• Категория: Квадроциклы (продолжение)
  • Категория: Обслуживание и ремонт (продолжение)
    • Подтекание помпы на квадроциклах CFMOTO 8 мая 2016
    • Покрасил трубу глушителя 25 августа 2014
    • Про моторное масло, масляный фильтр и прочее 24 августа 2015
    • Проблема с тормозной машинкой квадроцикла CFMOTO 9 июля 2019
    • Проблемы с реле лебёдки квадроцикла 2 декабря 2016
    • Простая регулировка схождения колес на квадроцикле 26 декабря 2014
    • Разборка и ревизия лебёдки T-MAX ATW-3000 17 августа 2015
    • Ревизия переднего редуктора CFMOTO CF500-A 2 сентября 2015
    • Реле щёлкает, но квадроцикл не заводится 6 июля 2015
    • Смазка тросиков 2 ноября 2013
    • Смазка шарнирных подшипников амортизаторов CFMOTO X6/X8 10 августа 2014
    • Стояночный тормоз квадроцикла CF500-A 11 апреля 2014
    • Триботехнический состав MOTOTEC 4 для квадроцикла 8 июня 2015
    • Уход за кожей сиденья 2 ноября 2013
    • Чистка вариатора квадроцикла 12 апреля 2015
    • Чистка сильных загрязнений квадроцикла 24 апреля 2014
    • Шприцевание кулаков задних рычагов квадроцикла CFMOTO 16 апреля 2014
  • Категория: Поездки
    • «Марсианское» путешествие (на карьер) 28 февраля 2014
    • Апрель, тепло, и снега больше нет 1 мая 2014
    • Будет ли грязь в этом году? Уже сентябрь! 28 сентября 2014
    • В недоступные места 10 февраля 2014
    • День космонавтики на квадроцикле 29 апреля 2014
    • Засушливое начало мая 9 мая 2014
    • Как я установил лебёдку, и как она пригодилась 2 февраля 2014
    • Как я чуть не провалился в расщелину 12 марта 2014
    • Катаемся по снегу (февраль 2015) 26 февраля 2015
    • Квадро: Первая грязь 31 января 2014
    • Когда реки сковало льдом… 2 апреля 2014
    • Лёгкие июльские покатушки 31 июля 2014
    • Летние покатушки на квадре (лето 2015) 11 августа 2015
    • Малоснежный февраль и промежуточные выводы о надёжности CF500-A 13 апреля 2014
    • Мороз и солнце – зима на квадроцикле! 23 марта 2014
    • На квадроцикле по лужам 20 февраля 2014
    • Немножко грязи (апрель 2015) 17 апреля 2015
    • Ночные покатушки на квадроцикле 7 октября 2014
    • Ночью на пруд 16 декабря 2014
    • Ноябрь и родники 23 ноября 2014
    • Нюансы зимних покатушек (январь 2015) 23 января 2015
    • Октябрь на квадре – в поисках воды 17 октября 2014
    • Осенняя грязь, кайфуем на квадроцикле 8 марта 2014
    • Первый снег на квадре 21 марта 2014
    • Плавание через Нару 16 февраля 2014
    • Покатался по лужицам 25 июня 2014
    • Покатушки и пара слов о джипах и тракторах 30 августа 2014
    • Пыльный май 1 июня 2014
    • Сухой сентябрь 2015 28 сентября 2015
    • Сухопутное катание на квадрике 16 мая 2014
    • Тёплые мартовские прогулки на квадроцикле 20 апреля 2014
    • Чистим снег на квадроцикле CFMOTO CF500-A 21 января 2018

Страница: 2

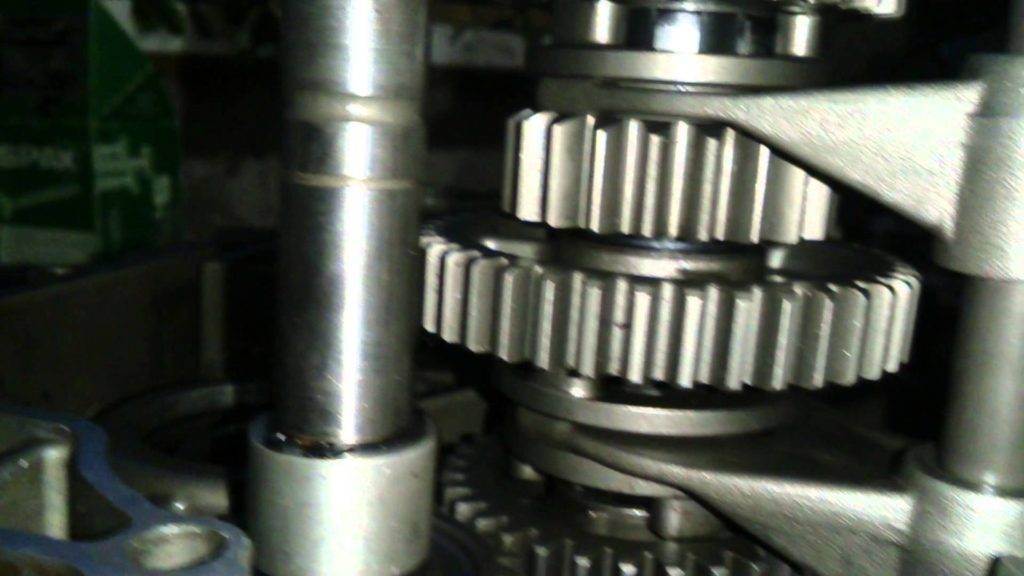

Как работает коробка на квадроцикле?

Приведем пример работы механической коробки, ведь он может отличаться работой от другой техники. Главным компонентом выступает редуктор, его сила передается от второго вала со шкивом вариатора на третий вал — промежуточный. Именно он позволяет продолжить работу коробки, передавая усилие на последний 4 вал с креплением на нем колеса. Все описанные детали конструкции расположены внутри защитного кожуха, а увеличить срок жизни позволяет постоянное присутствие масла в системе.

Старайтесь следить за его уровнем, иначе трансмиссия скоро сломается. Если вы выбираете квадроциклы 250 кубов, цена с карданной передачей будет немного отличаться от других. В любой случае придется советоваться с продавцом, который подберет квадроцикл под ваши запросы.

Прокачка тормозов

Когда из системы будет слита тормозная жидкость, потребуется прокачивать каждый из имеющихся суппортов. Когда эта процедура будет выполнена, нужно поставить крышку бачка на прежнее место. Перед этим нужно оценить состояние резиновой прокладки. Если она изношена, потребуется заменить сальник.

В системе не должно оставаться тормозной жидкости вообще. После проведения процедуры нужно будет залить новое средство в бачок. На это потребуется несколько часов. Жидкость заливают в бачок, а затем ждут, пока она не дойдет до суппорта. В это время штуцер должен быть открыт.

Если все будет сделано правильно, при нажатии на тормоз рычаг будет встречать небольшое сопротивление. Если же в систему попал воздух, он будет немного проваливаться.

В этом случае потребуется открутить крепление, которое фиксирует тормозной шланг. Нужно попытаться выпустить из системы воздух. Далее нужно снова нажать на тормоз, который должен быть умеренно твердым. Если это так, значит, процедура была проведена успешно.

CFMOTO X5 H.O. EPS

ЗАКАЗАТЬ

от 614 650 рублей (включая утилизационный сбор 120 750 р. согласно Постановлению Правительства РФ №639 от 31 мая 2018 года)

Цена указана без учета доставки

Базовые цвета: черный, синий

*Дополнительные цвета: оранжевый, кленовый камуфляж, серый металлик

Дополнительный цвет + 10 000 р.

CFMOTO X5 H.O. EPS — новейший мотовездеход 2015 года, оснащенный системой электроусиления рулевого управления EPS – Electric Power Steering.

CFMOTO X5 H.O. EPS – совершенно новый квадроцикл с превосходными ходовыми качествами, продуманной эргономикой и ярким дизайном. Аббревиатура H.O. (High Output) обозначает двигатель с увеличенной удельной мощностью.

Основные технические особенности:

• Новый 500-кубовый двигатель 191R с электронной системой впрыска топлива (EFI) выдаёт 38 л.с. мощности (6800 об/мин.) и макс. крутящий момент 43 H*m (6000 об/мин.)
• — Новые рабочие шкивы (ведущий и ведомый) оригинальной вариаторной трансмиссии CVTech (Канада), откалиброванной специально под условия эксплуатации в России, в полной мере реализуют возможности двигателя.
• — Электроусилитель рулевого управления EPS.
• — Герметичная (IP68) электрическая система на базе компонентов Sumitomo (Япония).
• — АКБ 30 Ач, производство Yuasa (США).
• — Передние амортизаторы с пружинами прогрессивной жесткости.
• — Верхние рычаги подвески легкосплавные.
• — Усиленные приводы с пыльниками из более эластичного и прочного материала.
• — Модернизированная тормозная система.
• — Задний карданный вал без крестовин, на подвижных шлицевых соединениях.
• — Новый эргономичный руль с усиленной защитой рук водителя.
• — Колеса R26 c легкосплавными колесными дисками.
• — Электрическая лебедка 3000 Ibs.
• — Фары дальнего света с линзами.
• — Задние светодиодные фонари.
• — Многофункциональная приборная панель.
• — Быстросъемное сцепное устройство.
• — Усиленная термоизоляция системы выпуска отработанных газов.
• — Ручной стартер.
• — Увеличенный багажный отсек.
• — Новый плотный и износостойкий материал обивки сиденья.
• — Передняя и задняя багажные площадки изготовлены из высокопрочного пластика.

Силовой агрегат

Марка	CF191R
Тип двигателя	4-тактный, 1-цилиндр, 4 клапана, SOHC
Охлаждение	Жидкостное
Рабочий объем	495 куб. см
Мощность	28 кВт (38 л.с.)/6800 об/мин
Макс. крутящий момент	43 H*м/6000 об/мин
Топливная система	Система впрыска топлива BOSCH
Зажигание	ECU
Стартер	Электрический + ручной
Трансмиссия	Автоматическая, (вариатор), с понижающей передачей. Режимы работы 2WD/4WD c возможностью принудительной блокировки дифференциала

Размеры

Длина/Ширина/Высота	2350/1160/1400 мм
Колесная база	1480 мм
Дорожный просвет	270 мм
Сухая масса	377 кг
Высота посадочных мест	880

Шасси

Тип передней подвески	Независ., на двойных поперечных А-образных рычагах с гидравлическими амортизаторами
Тип задней подвески	Независ., на двойных поперечных Н-образных рычагах с гидравлическими амортизаторами
Тормозная система	Гидравлическая
Передний тормоз	Двухдисковый, колесный
Задний тормоз	Однодисковый, трансмиссионный
Парковочный тормоз	Механическая блокировка субтрансмиссии
Колеса передние/задние	26*9-12/26*11-12, бескамерные
Колесные диски	12″/12″ легкосплавные

Характеристики

Количество мест	2
Максимальная конструктивная скорость	90 км/ч
Емкость топливного бака	18.5 л
Радиус поворота	4000 мм
Максимальная нагрузка на грузовые решетки Пер. / Зад.	20/40 кг
Базовая комплектация	Электроусилитель руля (EPS (electronic power system)), электрическая лебедка 3000 lbs, алюминиевые рычаги подвески, 26″ колеса, легкосплавные колесные диски, спинка сиденья пассажира, передняя и задняя грузовые площадки, защита рук водителя, шар фаркопа

Рабочий объем

500 куб. см

Как прокачать тормоза на квадроцикле. Обслуживание

Главная → Обслуживание → Как прокачать тормоза на квадроцикле.

• Admin
• 17.03.2017
• 16726
• прокачка тормозов на квадроцикле

Если вы заметили снижение эффективности дисковых тормозов на вашем квадроцикле, мы рекомендуем немедленно проверить целостность тормозных колодок, дисков и шлангов; если с ними все в порядке, то, скорее всего, вам необходимо прокачать тормоза на квадроцикле.

Процедура прокачки предельно проста, но потребует терпения, внимательности и наличия напарника. Помните, что от правильности ваших действий зависит ваша жизнь и жизнь пассажира, поэтому постарайтесь очень внимательно отнестись к этой процедуре. И если вы не уверены, что сможете правильно выполнить прокачку тормозной системы, лучше обратитесь в сервисный центр.

Принцип прокачки задних и передних тормозов принципиально ничем не отличается, поэтому мы даем общие сведения.

Иногда тормозные контуры на квадроцикле разделены, то есть существует два тормозных бачка: один отвечает за передние колеса, второй —  за задние, но нередко вся тормозная система питается от одного бачка — переднего или заднего.

Виды тормозных бочков.

Задний тормозной бочок квадроцикла (располагается на раме).

Передний бачок квадроцикла (расположен на руле).

Вот так выглядит сливной штуцер.

Для проведения манипуляции по прокачке тормозов на квадроцикле нам потребуются:

• Отвертка;
• Шланг и емкость для слива старой тормозной жидкости (идеально подойдет трубка от медицинской капельницы);
• Гаечный ключ (чаше всего на 8);
• Тормозная жидкость (Обратитесь к инструкции вашего квадроцикла. Универсальной жидкостью считается DOT3 – DOT4);
• Напарник;

Откручиваем крышку тормозного бачка, если требуется, то доливаем тормозную жидкость до краев.

Помните, в системе не должно быть пузырьков воздуха, поэтому в процессе постоянно контролируйте уровень тормозной жидкости в бачке и при необходимости доливайте ее.

Надеваем на штуцер трубочку и опускаем ее в подготовленную емкость, просим напарника выжать и не отпускать педаль или ручку тормоза, а сами в это время на 2-3 оборота откручиваем сливной штуцер.

После того, как напарник сообщит вам, что ручка или педаль тормоза провалилась до упора (ручку тормоза не отпускать), вы закручиваете сливной штуцер. Система закачивает новую жидкость и избавляется от старой.

Данную процедуру необходимо повторить несколько раз, до тех пор, пока в емкость для слива не потечет новая светлая тормозная жидкость без пузырьков воздуха. Постоянно следите за уровнем жидкости в бачке.

Прокачайте каждый суппорт по очереди. По окончанию процедуры поставьте крышку бачка на место, убедившись в целостности резиновой прокладки.

Если вы меняли тормозной суппорт или шланги, и в системе совсем не осталось тормозной жидкости, мы рекомендуем залить жидкость в бачок и дождаться, пока она самостоятельно достигнет суппорта (штуцер должен быть открыт), на это может потребоваться несколько часов.

Если весь воздух вышел, жидкость обновилась, а педаль по-прежнему «ватная», возможно,  воздух попал в цилиндр суппорта, тогда требуется слегка открутить крепление тормозного шланга и выпустить воздух.

При нажатии на педаль или ручку тормоза при правильно произведенной прокачке вы должны чувствовать умеренную твердость

Внимание! Перед выездом обязательно проверьте, зажимают ли диск тормозные колодки, а первые километры проезжайте с особой осторожностью, проверяя работу тормозов на маленькой скорости

Некоторые фото, использованные в статье: Тарас Мыцканюк.

Преимущества и недостатки приобретения

Разбор квадроциклов CFMoto, реальная оценка их достоинств, а также анализ слабых мест конструкции помогут определиться с выбором мотовездехода.

Квадроциклы CFMoto имеют привлекательный внешний вид

Начнем с преимуществ, в перечень которых входят:

• привлекательный внешний вид выпускаемых моделей квадроциклов, не уступающих по дизайну продукции известных фирм;
• использование качественной комплектации японского, немецкого и итальянского производства, что гарантирует безотказность мототехники;
• возможность комфортного и безопасного передвижения водителя вместе с пассажиром, ведь все выпускаемые мотовездеходы имеют 2 посадочных места;
• расширенная комплектация квадроциклов в базовом варианте поставки, включающая диски из легкосплавного материала, лебедки, защитные щитки для рук, площадки для грузов и усилитель рулевого управления;
• двухгодичная гарантия на все модели квадроциклов, а также на комплектующие и силовые агрегаты, независимо от общего пробега.

Важными преимуществами является неприхотливость техники в эксплуатации, высокая степень надежности, отменное качество, доступная цена, а также широкая сеть сервисных центров, осуществляющих обслуживание мотовездеходов на профессиональном уровне.

Говоря о недостатках, необходимо отметить, что данное средство передвижения не способно заменить легковой автомобиль с закрытым кузовом, который может перевозить несколько пассажиров и имеет более вместительный багажник. Квадроцикл также не всегда безопасен в эксплуатации при движении на большой скорости, что требует подготовки водителя и овладения навыками вождения.

Неприхотливость техники в эксплуатации является важными преимуществами

Видео

Передний бампер изготовлен из прочной стали и способен выдержать весьма сильные столкновения. Фары головного света имеют линзовые отражатели, обеспечивающие плотное рассеивание света и отличную видимость.

Для повышения проходимости были установленные специальные колеса, а именно литые колесные диски и внедорожная резина 26?? ANCLA с увеличенным протектором.

Вариатор оснащен новыми рабочими шкивами (ведущим и ведомым), которые позволяют реализовать в полной мере все возможности силовой установки. К тому же, сам вариатор CVTech (разработанный в Канаде) был откалиброван специально для эксплуатации на территориях России, что обеспечивает повышенную надежность данного элемента.

Дополнительными преимуществами квадроцикла СФ Мото X5 являются:

1. Наличие вместительных багажных отделений сзади конструкции.
2. Наличие пластиковой термозащитной накладки крышки вариатора.
3. Наличие прочных алюминиевых рычагов передней и задней подвески.
4. Наличие электрического усилителя рулевого механизма.
5. Аккумуляторная батарея, устанавливаемая в этой модели, имеет 30 Ампер-часов.
6. Фронтальные амортизационные стойки имеют пружины прогрессивной жесткости.
7. Все приводы были оснащены пыльниками, изготовленными из эластичных и прочных материалов.
8. Тормозная система была существенно модернизирована.
9. На заднем карданом валу отсутствуют крестовины, вместо них выступают подвижные шлицевые соединения.
10. На приборной панели отображаются все необходимые параметры о состоянии квадроцикла на текущий момент эксплуатации.
11. Квадроцикл может быть дополнен быстросъемным сцепным устройством.

Квадроциклы

В минувшие выходные с друзьями мотоциклистами, веселой гурьбой, отмечали масленицу(провожали зиму)Выбрались за город, арендовали коттедж. Ну и понеслась! Пьянка, шашлыки, банька, всякие бесюганства аля прыжки по сугробам и прочие радости. Ой! Что то я увлекся и ушел от темы (о том, как здорово прошли выходные можно было бы отдельный пост написать). Вот там то мне и удалось поближе познакомиться с этим чудом китайского квадростроения, достоинства которого, по заверениям на сайтах, признаны не только в России, но и в США, Европе и Австралии. Итак знакомьтесь CFmoto 500 2A

Внешность у квадра вполне симпатичная. При небольшой цене 225 тысяч (+ -)имеет богатую начинку. В базе: лебедка, литые диски, агрессивная резина с высоким грунтозацепом, поворотники, клаксон, сигнал аварийной остановки, зеркала заднего вида, 2 герметичных бардачка, прикуриватель, спинка второго пассажира. За дополнительные деньги можно порадовать себя камуфляжной окраской(+5000 тысяч рублей), высоким ветрозащитным стеклом и другими бонусами, но про них не буду, т.к на данном экземпляре они установлены не были.

Приборная панель порадовала своей яркостью и информативностью, показывая всю необходимую информацию.(возможно даже излишнюю)

Шапка набекрень

Обладая массой 340 киллограм четырехтактный 493кубовый одноствольник с жидкостной системой охлаждения выдает 35 лошадиных сил. Это не так много, но вполне достаточно, что бы порадовать профессионалов ATVшников и в то же время быть лояльными к начинающим. Клиновидный вариатор по сути прост в обращении, Но!!! Первая ложка дегтя: порой переключить селектор КПП целый геморрой. Например необходимо развернуться на узенькой аллее, начинаешь попытки сместить рычаг в положение «R», что б сдать назад, когда наконец это удается, начинаются попытки перевести его обратно в «Н» Злит ужастно! Хотя возможно это только на данном квадре.

Разгоняется техника вполне нормально до 60, потом уже тяжеловато. Вполне возможно это потому, что расхваленная резина в морозец становится пластиковой и не очень то и цепляет. Но за то дрифтовать на ровной площадке огромное удовольствие. Но только на РОВНО! Иначе все таки резина может зацепиться и кувыркнуть выпендривающегося дрифтера.Да и мягкая подвеска сильнее кренит в поворотах.

Для полноценного тестдрайва внедорожных качеств квадроцикла, мы к сожалению не нашли места, но по занесенной снегом аллее садового общества, мы (со вторым номером) легко и непринужденно пробирались на стандартном полном приводе, не прибегая к помощи понижайки. Привод можно регулировать от заднеприводного до полного с блокировкой межосевого дифференциала.

Передние гидравлические тормоза вполне сносно останавливают, а вот задние абсолютно никакие.

Порадовало, как бедный, косоглазый квадрик стойко выносил издевательства. Таскал буксиром зацепившихся

Мы влезали на него толпой

Было такое, что водитель+пассажир+двое на багажнике спереди+двое на багажнике сзади+трое зацепом. Кроме того для коллективного фото (пока не выложили их) на несчастный драндулет забралась большая куча людей. Квадр просел до земли, но не сдался!

Естественно какой же, уважающий себя, продавец полосатой палочки не попытается подпортить настроение людям?

Вообщем несмотря на недочеты квадрик мне понравился. Стоит недорого по сравнению с конкурентами (кстати данный аппарат с пробегом всего 400км вообще за 170 продан)Может неплохо развлечь. Короче были бы деньги я б себе взял для выходных развлекушек, в качестве лечения от мототоксикоза.

P.S. Надеюсь у меня еще будет возможность испытать его в грязевых условиях, ведь судя по отзывам экспертов на сайтах, квадр отлично с ними справляется.

Одна из старейших китайских компаний

CF Moto — всемирно известный бренд компании Zhejiang CFMoto Power Co., Ltd, центральный офис которой расположен в городе Гуанчжоу. Предприятие было создано в конце XIX века и занималось сначала ремонтом, а позднее — производством силовых установок. В 2000 году с конвейера китайской фирмы сошли первые мотоциклы и через четыре года — квадроциклы. На данный момент ассортимент «СФ Мото» насчитывает более ста моделей различной мототехники, при этом компанией зарегистрировано свыше 110 различных патентов.

В нашей стране китайская торговая марка появилась в 2009 году — с тех пор продажи квадроциклов в России были поставлены на централизованную основу. Поклонникам активного отдыха предлагаются два класса квадроциклов — ATV и Side-by-Side, среди которых четырехколесники CF MOTO Х6, Х8, 500 А, 500 2А и другие модели. Кроме того, в каждом городе нашей страны работает клуб владельцев техники CFMOTO, объединяющий поклонников старейшего китайского бренда.

Автосервис — Трудно запустить CF MOTO X6 ? — Решение есть!

Столкнулись с проблемой отвратительного запуска квадрика CF X6 с двигателем 500 сс, и это выражалось в том, что двигатель невозможно провернуть ни электрическим, ни ручным стартером — поршень, подходя к ВМТ, упирался «наглухо» в компрессию))). Кто то хихикнет — вот дают, такая хорошая компрессия в двигателе, а они жалуются?))).Но это скажут те, кто на собственном опыте не сталкивался с такой проблемой — сгоревшие от перегрузки стартеры, оторванные веревки ручного стартера, сорванные спины тех, у кого не получилось запустить вообще и огромная волна негатива ).Имя этой пролемы, с которой знакомы многие владельцы CF MOTO X6 во всех версиях этого аппарата — и карбюраторных, и инжекторных — ДЕКОМПРЕССОР.

Декомпрессор — это нехитрое механическое устройство, смонтированное на распределительном валу внутри двигателя. Его задача — в момент начала запуска, при начале вращения вала двигателя, обеспечить «стравливание» излишней компрессии через слегка приоткрытые выпускные клапана, облегчая при этом вращение двигателя стартером. При наборе оборотов грузик на вращающемся распредвале откидывается центробежной силой, убирая из под кулачка упор, который преоткрывал клапан. Двигатель запускается и продолжает работать.В нашем случае оказалось, что выступание этого упора от поверхности кулачка слишком мало (при замере = 0.2 мм, что практически равно тепловому зазору при регулировке). И эта проблема, похоже, » врожденная» — новые распредвалы при замере не отличались..Получается, что при запуске мотора этот упор не нажимал на рокер, т.е. клапана не приоткрывались и компрессия не «стравливалась». Это можно было решить уменьшением теплового зазора при регулировке, но с риском «прожечь» клапана при эксплуатации.Будем пробовать решить проблему переделкой механизма и увеличением выступания упора от поверхности кулачка. Посмотрим, что получится)))

Как описывалась выше возникшая у нас проблема ( а точнее, врожденная от завода), связанная с затруднениями, а чаще полной невозможностью нормального старта двигателя на CF X6, да и других мототранспортных средствах, оснащенных подобными двигателями с механическим декомпрессором, была нами успешно решена!Как и предполагалось ранее, инженеры при постройке данного мотора применили механизм, приподнимающий выпускные клапана в первые пару оборотов коленчатого вала с целью «стравить» сжимаемый в цилиндре воздух и тем самым облегчить проворачивание двигателя стартером (не важно, ручным или электрическим). После набора оборотов декомпрессор отключался и двигатель нормально пускался.Ошибкой конструкторов явилось то, что выступание поворотного кулачка декомпрессора при его срабатывании над поверхностью распредвала составляло всего 0.2 мм. Именно такую величину имеет и тепловой зазор в клапанном механизме

То есть кулачек только касался рокера, не нажимая на него. Идея с заменой распредвала на новый ( вдруг это просто износ или брак?) оказалось ошибочной — на новой детали измеренная величина выступания кулачка оказалась такой же. Соответственно, это не заводской брак, а заводской «косяк» на уровне проэктирования)))Решение наварить рабочую поверхность кулачка до 0.6 мм оказалось верным — механизм начал работать. На большее можно не расчитывать — ограничено место, куда «убирается» кулачек

Именно такую величину имеет и тепловой зазор в клапанном механизме. То есть кулачек только касался рокера, не нажимая на него. Идея с заменой распредвала на новый ( вдруг это просто износ или брак?) оказалось ошибочной — на новой детали измеренная величина выступания кулачка оказалась такой же. Соответственно, это не заводской брак, а заводской «косяк» на уровне проэктирования)))Решение наварить рабочую поверхность кулачка до 0.6 мм оказалось верным — механизм начал работать. На большее можно не расчитывать — ограничено место, куда «убирается» кулачек.

Источник

Технические характеристики

Силовая установка:

1. Марка устанавливаемого двигателя – CF188.
2. Количество цилиндров – 1.
3. Рабочий объем – 500 кубов.
4. Номинальная мощность на выходе – 32 лошадиные силы/24 киловатта (при 7000 об/мин).
5. Наибольший крутящий момент – 36 ньютонов на метр (при 5500 об/мин).
6. Количество распределительных валов – 1.
7. Расположение распределительного вала – верхнее (SOHC).
8. Количество клапанов – 4.
9. Тип системы охлаждения – жидкостная.
10. Тип системы смазки – масляный картер.
11. Тип топливной системы – карбюраторная.
12. Тип используемого карбюратора – Mikuni BSR 36-89.
13. Рекомендуемое топливо – АИ-92.
14. Тип системы зажигания – транзисторная, имеющая электронный контроль опережения зажигания и
15. компьютерное управление.
16. Тип системы запуска – электростартерная.

Шасси:

1. Тип привода – полный.
2. Тип трансмиссионной системы – автоматическая.
3. Тип рамы – стальная трубчатая.
4. Тип сцепления – центробежное автоматическое.
5. Тип передней подвески – независимая с двойными поперечными A-образными рычагами и гидравлическими амортизаторами.
6. Тип задней подвески – независимая с двойными поперечными H-образными рычагами и гидравлическими амортизаторами.
7. Ход передней подвески – 170 миллиметров.
8. Ход задней подвески – 225 миллиметров.
9. Шины передних колес – AT25x8-12.
10. Шины задних колес – AT25x10-12.
11. Тип передних дисков – легкосплавные.
12. Тип задних дисков – легкосплавные.
13. Тип тормозной системы – двухконтурная, гидравлическая.
14. Тип передних тормозов – гидравлические двухдисковые.
15. Тип задних тормозов – однодисковый трансмиссионный.
16. Тип стояночного тормоза – трансмиссионный.

Габаритные размеры:

1. Конструкционная длина – 2320 миллиметров.
2. Конструкционная ширина – 1170 миллиметров.
3. Конструкционная высота – 1230 миллиметров.
4. Высота по спинке сидения – 920 миллиметров.
5. Длина колесной базы -1490 миллиметров.
6. Наименьший дорожный просвет – 275 миллиметров.
7. Наименьший радиус поворота – 4000 миллиметров.

Другие характеристики:

1. Вместимость топливного резервуара – 19 литров.
2. Максимальная развиваемая скорость передвижения – 90 километров в час.
3. Максимальный вес перевозимого груза на переднем багажнике – 35 килограмм.
4. Максимальный вес перевозимого груза на заднем багажнике – 75 килограмм.
5. Максимальное тяговое усилие – 350 килограмм.
6. Конструкционный вес квадроцикла – 326 килограмм.

Стояночный тормоз квадроцикла CF500-A

У квадроцикла CF500-А имеется стояночный тормоз – вещь, безусловно, полезная, но вот печаль: работает она только первые 200 км, а потом регулировка сбивается, и тормоз не держит. У моего коллеги на CF X6 проблема та же самая (хотя сам тормоз там включается по-другому, флажком на руле). Но к счастью, тормоз легко отрегулировать и восстановить функциональность.

Для этого нужна шлицевая отвёртка и ключ на 10.

Регулировка стояночного тормоза

Для удобства работы можно снять заднее правое колесо, но если у вас длинные и ловкие руки, то можно и не снимать.

Переключите селектор передач в нейтральное положение.

Вот регулирующий болт колодки стояночного тормоза. Он находится за задним правым колесом, почти у кардана.

Нужно ослабить контрящую гайку ключом на 10.

Теперь болт можно легко вращать. Отвёрткой сделайте несколько оборотов по часовой стрелке, пока тормозные колодки не схватят диск. Чтобы ослабить хватку, сделайте пол-оборота в обратном направлении.

Теперь нужно включить паркинг и попробовать сдвинуть квадроцикл. Можно либо толкать его, упёршись в багажник, либо прокрутить колесо ногой, уперев её в грунтозацеп.

Если квадрик поддаётся, нужно ещё поджать гайку. Когда приемлемая настройка будет достигнута, затяните контрящую гайку.

Конечно же, после этого надо ещё раз убедиться, что при снятом паркинге тормоз не держит квадроцикл.

К сожалению, через какое-то время регулировка, скорее всего, снова собьётся. И придётся регулировать снова.

Как обойтись без паркинга

Но есть способ фиксировать квадроцикл на наклонной поверхности без использования стояночного тормоза! Для это нужно на квадрике включить передачу, соответствующую направлению уклона, и выключить двигатель.

Например, если вы хотите предотвратить скатывание вперёд, включайте любую переднюю передачу и глушите мотор.

Если вы не хотите откатиться назад, включайте заднюю передачу и выключайте двигатель.

Вот и всё! Теперь квадрик не сдвинется с места.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено. Источник

Источник
