Типы, конструкция и принцип работы трапеции стеклоочистителя
В первую очередь, все трапеции можно разделить на три типа по количеству щеток:
- Для однощеточных стеклоочистителей;
- Для двухщеточных стеклоочистителей;
- Для трехщеточных стеклоочистителей.
При этом привод одной щетки нельзя назвать трапецией, так как в большинстве случае он строится только на электродвигателе с редуктором без дополнительных тяг или с одной тягой. А двух- и трехщеточные трапеции имеют принципиально одинаковое устройство и отличаются только количеством тяг.
В свою очередь, двух- и трехщеточные трапеции можно разделить на два типа по месту подключения электромотора:
- Симметричные — электродвигатель располагается в центре трапеции (между щетками), обеспечивая движение сразу обеих тяг щеток;
- Ассиметричные (несимметричные) — электродвигатель вынесен за трапецию, обеспечивая ее привод дополнительной боковой тягой.
Сегодня наиболее всего распространены ассиметричные трапеции, они имеют довольно простое устройство. В общем случае основу конструкции составляют две шарнирно соединенных тяги, в шарнире между тягами и на конце одной из них установлены поводки — рычаги небольшой длины, жестко связанные с валиками рычагов щеток. Причем средний поводок может устанавливаться непосредственно в шарнирное соединение двух тяг (в этом случае из одной точки выходит две тяги и поводок), либо соединять собой тяги двумя шарнирами, а в средней части нести валик. В обоих случаях поводки расположены перпендикулярно тягам, что обеспечивает их отклонение при возвратно-поступательном движении тяг.
Валики выполнены в виде коротких стальных стержней, на верхней части которого нарезана резьба или предусмотрены шлицы для жесткой посадки рычагов щеток стеклоочистителей. Обычно валики располагаются в подшипниках скольжения, которые, в свою очередь, удерживаются кронштейнами с отверстиями под крепеж. Свободным концом второй тяги трапеция присоединяется к редуктору электромотора, который имеет простейшую конструкцию — в виде кривошипа, непосредственно расположенного на валу двигателя, или установленного на шестерне понижающей червячной передачи. Электродвигатель и редуктор собраны в единый блок, в котором также может располагаться концевой выключатель, обеспечивающий остановку щеток в определенном положении при выключении стеклоочистителя.
Тяги, поводки, валики и кронштейны механизма изготавливаются штамповкой из листовой стали либо гнутьем трубчатых заготовок, которые имеют высокую жесткость на изгиб. Шарниры выполняются на основе заклепок или пистонов, в местах шарнирных соединений устанавливаются пластиковые втулки и защитные колпачки, также может предусматриваться дополнительная смазка. Отверстия для шарниров в поводках зачастую выполняются овальными для обеспечения необходимой траектории движения щеток.
Работает привод стеклоочистителя следующим образом. При включении стеклоочистителя кривошип преобразует вращательное движение вала электродвигателя в возвратно-поступательное движение тяг трапеции, они отклоняются от своего среднего положения вправо и влево, и через поводки заставляют на некоторый угол проворачиваться валики — все это приводит к характерным колебаниям рычагов и расположенных на них щеток.
Аналогично устроены трапеции трехщеточных стеклоочистителей, в них только добавляется третья тяга с поводком, работа такой системы ничем не отличается от только что описанной.
Симметричные трапеции также представляют собой систему двух шарнирно соединенных тяг и поводков, однако поводки расположены на противоположных концах тяг, а в шарнире между тягами устанавливается дополнительный поводок или рычаг для соединения с редуктором электромотора. Для повышения жесткости и упрощения монтажа в такую трапецию может вводиться кронштейн — труба, соединяющая поводки щеток, в центральной части которой может располагаться площадка для монтажа электродвигателя с редуктором. Такая система не требует отдельного крепления поводков или валиков, что повышает ее удобство и надежность по сравнению с трапециями других типов.
Трапеции стеклоочистителей могут располагаться под или над ветровым стеклом в специальной нише (отсеке), образованной кузовными деталями. кронштейны с валиками рычагов щеток посредством двух или трех винтов (либо болтов) монтируются на кузов (заподлицо), а выводы валиков обычно уплотняются резиновыми кольцами или защитными колпачками/крышками. Электродвигатель с редуктором монтируется непосредственно на кузовную деталь или на кронштейн, идущий в комплекте с трапецией. Аналогично устанавливаются однощеточные стеклоочистители стекла двери задка.
Автомобильные стеклоочистители на дороге в ненастье
Этим устройством оснащены все транспортные средства, а не только автомобили. Даже на кораблях, вертолетах и самолетах устанавливают стеклоочистители. У них простой принцип работы, в народе их называют дворники, вы их включаете и они удаляют грязь или лишнюю воду на лобовом стекле.
Из нескольких режимов работы можно выбрать постоянный режим с заданным промежутком времени либо одинарный режим работы. Вспомогательным устройством считается механизм подачи воды для удаления большого количества пыли или грязи с лобового стекла. В стеклоочиститель входят главные детали:
- монтажный блок;
- корпус;
- щеткодержатель и щетки;
- реле стеклоочистителя;
- рычаг щеток;
- ось рычага.
Тут перечислены все незаменимые детали автомобильных дворников, их перечень зависит от модели авто. В новых автомобилях устанавливают разные «навороченные» варианты. Есть автоматические стеклоочистители, реагирующие, когда на лобовое стекло попадает грязь или вода, есть щетки с подогревом. Не будем останавливаться на этих особенностях, а мы перейдем к общим понятиям.
2. Признаки неисправности стеклоочистителя Самой главной деталью стеклоочистителя являются автомобильные щетки, за ними нужно своевременно следить, так как они выполняют «грязную» работу и по этой причине они быстро изнашиваются. При высоком давлении резиновая щетка контактирует с поверхностью стекла и по своим свойствам должна она быть жесткой и в меру гибкой. На износ щеток влияют многие факторы, в том числе погодные условия. Дождь, холод, жара отрицательно влияют на работу данного механизма.
Постепенно изнашиваются щетки, водитель сразу замечает связанную с этим неисправность, а это обычные следы воды, которые не уходят за работающими щетками.
Не составит труда определить у стеклоочистителя причину поломки. Если после использования на стекле остаются царапины, полосы, при работе слышится некорректный шум, значит нужно менять щетки
Если вы видите, что щетки двигаются очень быстро или очень медленно, а значит двигаются не в такт, отсюда следует, что пришел в негодность электродвигатель, нужно обратить внимание на реле или рычаг. При поломке оси щетки могут натыкаться друг на друга или разъезжаться в разные стороны
Если во время езды они слетают, то необходимо заменить щеткодержатель, что довольно логично.
3. Как продлить срок службы автомобильных стеклоочистителей? Для продления работы стеклоочистителя следует контролировать состояние щеток, они должны находиться в чистоте. Если щетки активно используются, к примеру, во время дождя, нужно их тщательно просушить. Для этого необходимо снять щетки, чтобы просохли щетки и сам механизм, в который их устанавливают. Не дергайте резко за переключатель, дворники начинают работать, ведь у переключателя несколько позиций. На большинстве автомобилей переключается плавно и при этом не требует каких-то лишних усилий. При возможности можно удалить грязь вручную.
Когда лобовое стекло испачкалось во время езды, нужно применять стеклоочиститель. В морозное время нужно использовать зимние щетки стеклоочистителя, их выполняют из негибкого материала, но они более массивны. Поэтому за счет этого можно без проблем удалить промерзшую корку или снег. Но если есть время, то можно убрать снег самостоятельно, если вы собираетесь к поездке на автомобиле. Если во время движения вас настиг снегопад, то включают подогрев стекла, если в автомобиле есть такая возможность, для щеток в этом случае облегчится работа.
Силиконовая смазка
Второй способ защитить щетки стеклоочистителей
— покрыть их силиконовой смазкой. Это нужно выполнить по всей поверхности,
включая:
- каркас;
- прижимную рамку;
- эластичный скребок.
Силиконовая смазка закрывает трещины и не дает
промерзать стеклоочистителю. Соответственно, снегу труднее прилипнуть. Эффекта
хватит примерно на одну неделю.
Нанесение смазки на дворник
Нанесение силиконовой смазки
Совет
эксперта! После смазки щеток силиконом обязательно протирают рабочую грань
скребка ветошью, иначе дворники оставляют пленку на стекле, которая еще больше
мешает видимости, чем водяные разводы от талой массы.
Электрика
Для начала нужно определиться, носит ли проблема электрический или механический характер. Начинать нужно с первого, конечно, если вы уже достаточно очистили сами щетки от снега и льда. Первым делом убедитесь, что «мертвые» стеклоочистители не стали следствием просто сгоревшего предохранителя. Откройте соответствующий отсек, который обычно располагается слева от рулевой колонки и осмотрите нужный предохранитель. Для чистоты эксперимента можно поменять местами одинаковые предохранители, отвечающие за разные бортовые системы авто. Не помогло? Тогда прислушайтесь, щелкает ли в недрах приборной панели соответствующее реле при включении дворников. Если нет, то, возможно, именно оно и приказало долго жить, если же щелчок присутствует — переходим к механической части.
Народные способы восстановления
Рассмотрим самые популярные и действенные способы реанимировать стеклоочистители на транспортном средстве и увеличить срок службы:
Уайт-спирит. Этот раствор эффективно удаляет грязь, и жир с резиновой части дворников. White Spirit довольно популярный растворитель на основе бензина. Маслянистая жидкость дополнительно смазывает, что облегчает скольжение щёток по ветровому стеклу. Процесс обработки не потребует особых навыков. Необходимо взять смоченную в растворе ветошь или мочалку из синтетики и протереть резиновую часть дворников. Затем дать высохнуть и проверить работоспособность щёток. Если необходимо, то процедуру можно повторить.
Регулировка. Если повреждений на щётке не обнаружено, то попробуйте подогнуть каркас стеклоочистителей. Возможно, он деформировался. Но этот способ применим только для каркасного механизма дворников.
WD-40 — многофункциональное средство, которое вполне можно использовать для очистки и смягчения резины. Можно произвести обработку, не снимая дворники с транспортного средства. Достаточно побрызгать на рабочую поверхность стеклоочистителей и дать впитаться. Процедуру необходимо повторить несколько раз.
Горячая вода. Это самый простой способ восстановить щётки стеклоочистителей. Для этого необходимо погрузить их в кипяток на 30-60 минут. Эта процедура позволит размягчить резину на щётке и удалить все отложения на ней. Но этот способ не имеет долговременный прогресс. Лучше его сочетать с другими способами.
Бензин. Поможет размягчить резинки на дворниках. В этом случае нужно поместить щётки стеклоочистителей на непродолжительное время в горючее. После этой процедуры резина становится мягче и эластичней. Одновременно происходит их обезжиривание.
Механическая обработка
Этот способ потребует осторожность и немного навыков. Если на резинке имеются неровности, то можно попробовать выровнять их
Для этого необходимо использовать мелкозернистую наждачную бумагу, которая поможет исправить недостатки. Необходимо не переусердствовать. После процедуры щётки обезжириваются любыми вышеперечисленными способами.
Глицерин. Для восстановления затвердевшей резины поможет раствор глицерина. Приобрести его можно в любой аптеке. Перед процедурой необходимо обезжирить, очистить от пыли и грязи щётки. И тщательно высушить.
Восстановление дворников глицерином
Рассмотрим более подробно способ восстановления дворников глицерином:
- Необходимо произвести демонтаж стеклоочистителей с транспортного средства и отсоединить их резиновую часть.
- Тщательно очистить от грязи и набившейся пыли. Далее необходимо дать высохнуть щеткам.
- После высыхания резинки обрабатывают глицерином, и дают им полежать для того чтобы раствор впитался. Процесс пропитки можно повторить несколько раз и не забывать давать раствору впитываться.
- После нескольких процедур нужно насухо протереть поверхность резины и удалить с неё все остатки.
- Затем необходимо обратно собрать стеклоочиститель и закрепить на автомобиле. Произвести проверку работоспособности.
После этой процедуры резина становится мягче. Эффективность во время работы дворников увеличивается. Но этот способ не поможет, если резина уже потрескалась или порвалась. Эта процедура считается наиболее эффективным способом восстановления дворников.
Процедура замены щёток стеклоочистителя
Для наглядности мы публикуем также видео о том, как снять дворники (щетки стеклоочистителя) и заменить их легко и просто:
Дворниками в автомобиле называются специальные щетки на стеклоочистителях, которые обеспечивают водителю хорошую видимость дороги. Они часто подлежат замене, потому что регулярно используются шофером для очищения стекол. Если дворники начали оставлять царапины и разводы, то это верный признак того, что они пришли в негодность и их нужно поменять как можно скорее.
Так как дворники обеспечивают прежде всего безопасность водителю в дороге, то работать они должны безупречно и меняться, как только начинают приходить в неисправность. Если вы собираетесь заменить щетки стеклоочистителя, то перед их покупкой сделайте замеры старых дворников. Запишите себе в телефон или на листок бумаги длину щеток и ширину их посадочного места. Замерить нужно оба дворника, потому что бывают автомобили, где щетки у стеклоочистителя имеют разную длину. Например, со стороны пассажира – одна длина, а со стороны шофера – иная. Также и для каждого автомобиля существуют свои размеры дворников. Задний очиститель стекла также не маловажен. Затем определитесь с количеством денег, которое вы готовы заплатить за новые щетки стеклоочистителя. Если вы располагаете небольшой суммой, то можете остановить выбор на классических каркасных моделях дворников. Они имеют небольшую стоимость, но и срок службы у них не так уж велик. Если же для вас качество важнее цены, то тогда приобретите дворники без каркаса либо комбинированные. Эти модели хоть и стоят дороже, но и служат намного дольше бюджетных вариантов щеток. Далее снимите отслужившие свой срок дворники с вашего автомобиля. В большинстве моделей автомобилей они снимаются одинаковым образом. Для их снятия отведите поводок щетки и потяните ее вниз. Если у вас ничего не получилось, то посмотрите, нет ли в том месте, где стеклоочиститель соединяется с поводком, специальной защелки. Если она там есть, то откройте эту защелку и снимите дворник. Если же щетку снять не получается или она снимается с большим трудом, то возможно, этому препятствует ржавчина. Для того чтобы ускорить процесс замены дворников, вам в этом случае стоит протереть место соединения специальным составом WD-40 . Он удалит эту ржавчину очень легко. Ну, и теперь установите новые щетки. Этот процесс не должен вызвать у вас затруднений, потому что по технике он похож на снятие дворников, но только в этом случае делается все в обратной последовательности. Если вы купили дворники каркасного вида с корпусом из металла, то прежде чем их установить, обработайте посадочное место WD-40 либо каким-либо иным составом, предотвращающим коррозию. Это позволит вам в следующий раз заменить щетки стеклоочистителя без особых усилий. К новым щеткам должна прилагаться инструкция, к которой вы можете обратиться при возникновении трудностей во время их замены. В крайнем случае обратитесь в автосервис, где вам непременно помогут сделать замену щеток.
Надеемся, что данная статья поможет вам произвести замену щеток стеклоочистителя без проблем при возникновении такой необходимости. Помните, что неисправные дворники в автомобиле могут стать даже причиной ДТП с очень печальными последствиями. Поэтому вовремя их меняйте и не экономьте на своей безопасности во время вождения транспортного средства. Следите и за правильной эксплуатацией стеклоочистителей. Не ставьте машину на продолжительный срок под раскаленным солнцем, а также старайтесь не оставлять ее в сильный мороз на улице. Для более долгой службы дворников в идеале держать свой автомобиль в гараже.
Стеклоочистители в машине (в народе их называют «дворники») являются расходным материалом, который со временем потребует обязательной замены. Невзирая на то, что эта деталь малозаметна и особых внешних данных не имеет, она выполняет одну из главных функций при плохих погодных условиях.
Наличие хороших стеклоочистителей в автомобиле даёт уверенность за рулем даже при поездке в снегопад или ливень. Если этой детали необходима замена, то выполнить её можно самостоятельно, не обращаясь в автоцентр. Необходимо лишь чётко придерживаться некоторых правил…
Зимний режим
Нередко после обильного снегопада и хранения
автомобиля на открытой стоянке водители сталкиваются с тем, что щетки
“похоронены” под снегом в нише козырька капота. Здесь поможет зимний
режим дворников, при котором зона покоя смещается выше, где стекло быстрее
отогревается от печки в салоне. Такая функция предусмотрена большинством
производителей и имеется у автомобилей даже 1983-90 гг. выпуска.

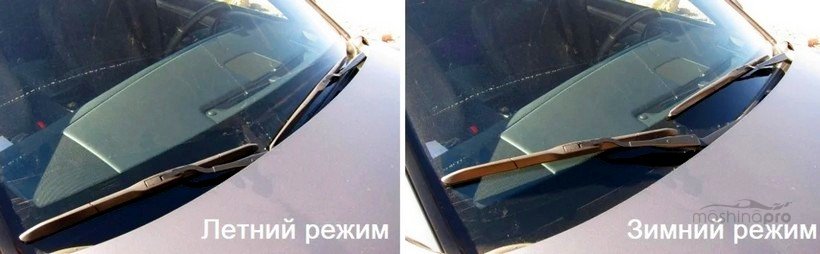

Режимы работы дворников
Функции летнего и зимнего режима работы дворников
Но в зависимости от марки и модели, реализация
отличается. Рассмотрим несколько возможных способов:
- Розетка и вилка. В подкапотном
пространстве некоторых авто имеется разъем с надписями Semi Con и Full Con. Его
требуется разомкнуть, повернуть одну из фишек на 180 градусов и соединить
обратно. За счет смены цепи питания активируется иной режим стеклоочистителей.
Такая возможность есть на автомобилях марки Toyota и ряде других японских
машин. - Перестановка в пазах. На
большинстве автомобилей действует иная схема. Потребуется поднять капот,
демонтировать защитную пластиковую панель и переставить основание крепления
стеклоочистителей на одно деление вверх на поворотных шестернях привода. Это
сместит зону покоя выше, защитив от погребения под снег. - Ручной способ. Самый простой
вариант, доступный на любой марке авто. Металлический кронштейн тянется немного
вверх до щелчка. Весной действие придется повторить в обратную сторону. Это
быстро, не сложно, но может облущить краску на металле, если он поддастся
нажиму первее, чем пластиковая шестерня.
2 поколение
Щетки на втором поколении Лада Калина ничем не отличаются от первого
Нужно лишь заранее определиться: какие лучше приобрести? Важно учесть режим эксплуатации, а также другие факторы. Например, количество выпадающих осадков
От этого напрямую зависит интенсивность использования щеток
Длина заднего дворника отличается от передних. В то же время на разных типах кузова (хэтчбек, универсал, седан) они не различаются
От этого напрямую зависит интенсивность использования щеток. Длина заднего дворника отличается от передних. В то же время на разных типах кузова (хэтчбек, универсал, седан) они не различаются.
Оригинальные артикулы
АвтоВАЗ самостоятельно не производит дворники. Но в продаже можно легко найти «оригинальные». Осуществляется закупка аналогов от других производителей. Выполняется упаковка в свою собственную коробку:
| Артикул | Модель авто | Группа | Оригинальный номер |
|---|---|---|---|
| 3043237 – внутренний | Щетка стеклоочистителя | Ветровое окно, каркасные со спойлером | BOSCH 3397010297 |
Варианты замены
Искать именно оригинальные особого смысла не имеет. На рынке представлено множество различных аналогов разных видов (каркасные, бескаркасные, гибридные и зимние).
Каркасные
Каркасные щетки – наиболее дешевые. При этом имеют низкую степень очистной способности на большой скорости.
| Наименование | Артикул | Характеристики | Стоимость |
|---|---|---|---|
| Bremax для ВАЗ (Lada) Kalina 2 (2012-2018) ВАЗ (Lada) Kalina 1 (2004-2013) | FB-16 | 40см 16» | 200 рублей |
Бескаркасные
Отличительная особенность щеток этого типа – аэродинамические характеристики. Хорош справляются с очисткой даже на большой скорости:
| Наименование | Артикул | Характеристики | Стоимость |
|---|---|---|---|
| Bosch «AR601S» | 3397118907 | Длина, см: 40 | 1 189 рублей |

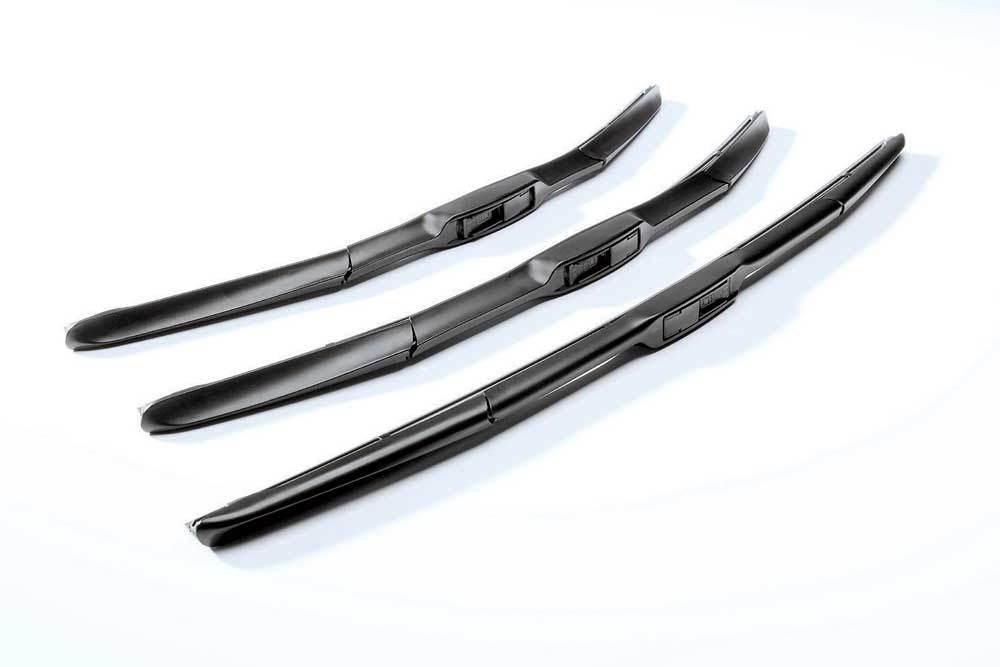

Гибридные
Гибридные обладают достоинствами каркасных и бескаркасных моделей одновременно:
| Наименование | Артикул | Характеристики | Стоимость |
|---|---|---|---|
| Denso Hybrid | DUR-060L+DU-040L | длина: 60 + 40 см | 2 160 рублей |
Зимние
Отличаются от остальных более мягкой, эластичной резиной:
| Наименование | Артикул | Характеристики | Стоимость |
|---|---|---|---|
| Trico Ice | 35-240+35-160 | 60 + 40 см | От 2 100 рублей за пару |
Инструкция по снятию и замене дворников
Заменить израсходованный материал очень легко, и сделать это можно своими руками
Единственное, что важно сделать – это купить новую деталь, по размеру старой. Ведь зачастую дворники по длине отличаются друг от друга и это тоже важно учитывать. Демонтаж происходит поэтапно:
Демонтаж происходит поэтапно:
Рычаг ставится вертикально и отстраняется от лобового стекла
Его важно осторожно удерживать, чтобы не травмировать. Если он выскочит, может повредить стекло.
Теперь необходимо открыть заглушку держателя и потянуть щетку вниз, при этом крепко удерживая держатель.
После этого нужно взять заранее припасенную деталь, надеть ее на спицу и закрыть заглушку
Теперь потянуть ее вниз, выравнивая
Таким образом, операция завершена и можно приступить к другому очистителю окна
Он снимается точно также (автор видео — TheBrandConnect)
Таким образом, операция завершена и можно приступить к другому очистителю окна. Он снимается точно также (автор видео — TheBrandConnect).
Особенности замены задних дворников
Есть некоторые модели машин, на которые также не будет лишним установить задние очистители стекол. Схема монтажа на задних окнах достаточного отличается от установки очистителя стекол на передние окна. В случае с установкой задних дворников нельзя сказать, как поменять дворники, потому что все машины разные и подход к ним индивидуален. В качестве примера можно взять обычный универсал Лада Калина.
На дворнике находится гайка крепления, а над ней защитный элемент
Этот металлический колпачок необходимо поднять вверх.
Затем взять ключ на 10 и осторожно, чтобы не выронить шайбу под ней, открутить гайку. Теперь немного повернуть прибор и осторожно потянуть на себя
Он соскочит без проблем. После этого можно снимать механизм для очистки окон.
Теперь на демонтированном устройстве нужно потянуть за деталь и отверткой ослабить фиксатор, который удерживает деталь на рычаге
Заменить ее можно точно так же как заменяются передние стеклоочистители
При покупке щеток нужно обращать внимание на изгиб щетки, ведь даже он влияет на качество очистки
Разновидности конструкции
Как реанимировать дворники автомобиля
Восстановление работоспособности щеток стеклоочистителей выполняют исходя из причин их некорректного функционирования. Старые дворники, целостность каркаса которых нарушена, необходимо заменить. Существует несколько способов восстановления очистителей лобового стекла:
- Чтобы придать эластичности и мягкости резиновым лентам дворников, достаточно недолго подержать их в бензине. После чего промыть теплой водой с мылом. Для улучшения качества очистки рекомендуем периодически обрабатывать резиновые поверхности дворников силиконовой смазкой.
- Чтобы удалить с поверхности стеклоочистителей маслянистые образования и хорошо обезжирить их, необходимо воспользоваться Уайт-спиритом. Работать с ним следует в помещении с хорошей вентиляцией либо на улице. Чистая и хорошо обезжиренная кромка дворников эффективно очищает стекло, не царапая его поверхность.
- Если рабочая кромка щетки стерлась, из-за чего возникают проблемы с очисткой лобового стекла, рекомендуем восстановить ее поверхность при помощи мелкозернистой наждачной бумаги. Желательно приклеить наждачную бумагу на ровную поверхность (например, деревянный брус), длина которой такая же, как и у резинки стеклоочистителя. После чего без приложения усилий придать кромке правильную прямоугольную форму. Главное, обработать всю поверхность равномерно, в противном случае, дворники будут неплотно прилегать к поверхности стекла. После выполнения описанной процедуры, восстановленную кромку необходимо вымыть, обезжирить и обработать силиконовой смазкой.
Как видно, ремонт автомобильных очистителей стекла не отличается сложностью. Правда, не все стеклоочистители подлежат восстановлению.
