Редукторный стартер на ВАЗ 2107: ставить или нет?
Какой стартер лучше: редукторный или обычный? Довольно часто таким вопросом задаются владельцы устаревших моделей авто, в том числе, и ВАЗ-2107. Старые модели стартеров разрабатывались достаточно давно, поэтому основным их недостатком можно называть большое энергопотребление. Автомобилисты отечественных авто часто сталкиваются с ситуацией, когда стартер не желает запускать двигатель в сильные морозы. Но сегодня существует более обновленная версия этого механизма, который называется редукторным. В чем преимущества редукторного варианта, а также устройство и принцип его работы, узнаем из данного материала.
Реле включения стартера
Когда щелкает и не крутит стартер, а сам треск слышен из реле, тогда неисправность может касаться управляющего кабеля, питающего реле или самого реле. В подобном случае силовой агрегат завести можно методом замыкания плюса от аккумулятора на положительную клемму реле.
Благодаря подобному методу запуска стартер заработал, тогда можете быть уверенными, что проблема не касается аккумулятора. Чаще всего виноваты реле, замок зажигания, проводка.
Где находится
Инженерами была предусмотрено расположение реле под правой частью капота, а точнее около правого крыла автомобиля. Оно установлено на шпильку с гайкой.
Проверка
Если щелкает реле стартера, тогда первоначально следует проверить его работоспособность. Необходимо воспользоваться специальной «контролькой» или вольтметром. Работа проделывается следующим образом:
- Необходимо демонтировать колодку проводов с реле.
- Проверьте контакты в колодке и реле, не окислились ли они. Если да, тогда тщательно их зачистите.
- Проверьте массу на реле, идущую к контакту под номером 86.
- Также проверьте напряжение в проводе 85, который идет к реле, когда желаете попробовать завести машину с помощью ключа. Еще нужно проверить провод под номером 30.
- Раз провода проводят ток, тогда проблема не в питании.
Пытаемся завести «дружбана» без его «предсердия»
Изначально было бы хорошо постараться выяснить причины выхода стартера из строя — а вдруг повезет и проблемы, связанные с его поломкой, можно будет устранить и самостоятельно.
Самыми частыми поломками являются следующие:
- Поломка реле стартера.
- Втягивающее реле срабатывает не полностью.
- Сильный износ зубьев шестеренки бендикса, а именно — шестеренка вращается, но не входит в зацепление с зубьями венца маховика мотора.
- Сгорела обмотка статора в стартере.
Итак, запускаем «сердце» авто.
Способ 1 , или как завести машину с толчка, или «с толкача»?
Все довольно просто, но в то же время и очень надежно. Суть его состоит в том, что водителю нужно подыскать хотя бы парочку людей, пусть это будут, к примеру, сочувствующие ему соседи по гаражному кооперативу. И не нужно, чтобы они были крепкого телосложения, тут главное количество участвующих: чем больше – тем лучше. Вся команда (компания) упирается руками в багажник, в задние стойки и т. д., и начинает толкать машину, разгоняя ее. Водитель, в свою очередь, сидя за рулем, уже с включенным зажиганием и, лучше, с включенной третьей передачей, а также с выжатым сцеплением, дождавшись разгона авто, сцепление уже отпускает. После этого двигатель, «почихав», заводится. Чем выше будет скорость разгона, тем быстрее запустится мотор.
Способ 2 Так же эффективен и популярен среди водителей. Данный авто-народный способ заводить автомобиль без стартера получил название «буксировка» — это когда вашего железного друга тянет на буксирном тросе другое транспортное средство до тех пор, пока движок не запустится.
При данном методе важно помнить, что после запуска мотора автомобиль начнет ускоряться и необходимо сразу выжать сцепление и выключить передачу, но, конечно, не глушить движок!
Кроме того, не забудьте нажать на тормоз, чтобы не ударить в зад тянущий вас автомобиль и поставить на ручник свое авто, и после этого можно уже идти и отцеплять трос.
Способ третий , или заводим двигатель, просто замкнув стартер.
Кроме вышеперечисленных вариантов, двигатель можно запустить и без «насильственных» методов. Просто нужно иметь хотя бы небольшое понятие о том, как замкнуть стартер напрямую?
Зачастую стартер водители замыкают, используя все то, что находится в машине под рукой. Это может быть отвертка, монтажная лопатка, гаечный ключ и прочее.
Это легко узнается по доносящимся из моторного отсека характерным щелчкам при пуске движка. Такой звук говорит водителю: «Эй, другелла, реле включено, но шестеренка бендикса не в состоянии провернуть коленвал мотора». Выход один – перемыкаете стартер, и этим действием даете напряжение на обмотку.
В этом случае потребуется большая отвертка, но можно использовать и любой «рожковый» гаечный ключ. Любым из этих предметов необходимо замкнуть клеммы втягивающего реле и все. Но, не забудьте, прежде чем замкнуть стартер напрямую, необходимо:
- Ключ в замке зажигания надо поставить в соответствующее положение.
- Рычаг коробки передач должен находиться в нейтральном положении.
- Автомобиль должен быть поставлен на ручник.
При этом способе отвертка (гаечный ключ) играет роль втягивающего реле и двигатель вашего авто должен обязательно запустится.
Ситуация, когда при повороте ключа в замке зажигания нет никакой реакции, известна практически каждому автомобилисту, особенно владельцам отечественных моделей. Если панель приборов светится, значит, причина заключается не в аккумуляторе, а возможно, в таком устройстве, как стартер. Нас интересует стартер на ВАЗ 2107, но так как данные устройства идентичны практически на всех автомобилях отечественного производства, значит и проблемы неисправностей у них одинаковые. Если не крутит стартер ВАЗ 2107, значит пришло время провести диагностику и отыскать поломку. Разберемся, почему же изделие для запуска двигателя может не функционировать.
Стартер ВАЗ 2107 – устройство, схема подключения + Видео » АвтоНоватор
Стартер ВАЗ 2107 часто барахлит, но это не беда – отечественный автопром характерен тем, что в случае необходимости ремонт и обслуживание делать куда проще, чем в иномарках. И если с пусковым механизмом что-то случилось, вы сможете помочь машине сами. Давайте разбираться!
Замысловато ли устройство стартера «семерки»?
Стартер отвечает за пуск мотора. Это электродвигатель с 4 полюсами и таким же количеством щеток. Он располагается в нижней части моторного отсека с правой стороны от блока цилиндров, это демонстрирует фото из-под капота. Фиксация на картере сцепления осуществляется посредством трех болтовых соединений.
Этот элемент не рассчитан на длительную работу, его единственная функция – предоставить двигателю нужный крутящий момент. Справившись с задачей, деталь возвращается в состояние покоя. Так что любая серьезная неисправность приведет к отказу транспортного средства. Устройство стартеров ВАЗ 2107 и других моделей этой линейки одинаково. Если же и встречаются некоторые отличия, то они незначительны.
Устройство стартера включает более чем 40 мелких элементов, из которых собираются основные части – электродвигатель постоянного тока, бендикс и тяговое реле. Их легко найти на фото. В функции моторчика входит передача вращательного момента на коленчатый вал посредством шестеренной передачи. Благодаря втягивающему реле обеспечивается перемещение бендикса. Кроме того, реле отвечает и за замыкание контактов электрического мотора. Бендикс – маленькая деталь, но выполняет весьма важную задачу – обеспечивает сцепление вала и венца маховика. И только после этого возможно вращение коленчатого вала.
Как стартер пускает двигатель?
Рассмотрим подробнее принцип действия стартера. После замыкания контактов ток поступает на обмотку тягового реле. В это время якорь перемещается и выдвигает бендикс. Шестеренка последнего соединяется с венцом маховика. Когда якорь достигает конечной позиции происходит замыкание контактов, что позволяет току поступить на обмотку мотора стартера. Устройство начинает вращаться и автомобиль заводится.
Бендикс возвращается в исходную позицию как только маховик начнет вращаться с большей скоростью, чем вал стартера. А подача электрической энергии на устройство прекращается с возвратом ключа на первое положение. Устанавливают на ВАЗ 2107 и редукторный стартер, в этом случае схема протекания тока чуть другая, он попадает на якорь через зубчатую передачу. Благодаря этому значительно увеличивается мощность. Это не единственное отличие, которое имеет редукторный механизм, но об этом не сейчас.
Схема подключения и возможные затруднения
Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить ее самостоятельно. Но прежде чем говорить непосредственно о подключении стартера ВАЗ 2107, следует узнать как демонтировать старый элемент. Единственная проблема, с которой вы столкнетесь – неудобное расположение детали, грешат этим и карбюраторные модели, и инжекторные.
Устанавливаем автомобиль над смотровой ямой, так как добраться до узла можно только через низ. Обязательно отключаем зажигание. Затем снимаем крышку аккумулятора и отключаем с «массы» клемму. Чтобы освободить доступ, следует демонтировать АКБ, причем делаем это вместе с опорой. Пришло время открутить зажим жгута проводов и снять их с тягового реле. И последняя операция – раскрутить болтовые соединения, фиксирующие деталь.
Дальше нас интересует схема подключения для стартера на ВАЗ 2107. Установив новый элемент на штатное место, первым прикручиваем самый длинный болт, а потом уже фиксируем остальные крепежи. Устанавливаем назад клеммы проводов, опоры жгута и аккумулятор. Подключаем АКБ и не забываем поставить на место защитную крышку и грязезащитный щиток.
Для некарбюраторных моделей может возникнуть некоторое неудобство при монтаже, поэтому при замене стартера ВАЗ 2107 инжекторного типа владельцу нелишним будет убрать растяжку впускного патрубка.
При внимательном отношении и отсутствии спешки вся эта операция вряд ли грозит какими-либо осложнениями, поэтому процесс замены покорится даже неопытному автовладельцу. Схема уже известна, а для наглядности все шаги мы постарались дублировать фотоматериалами, стартер на ВАЗ 2107 теперь поменять сможет каждый. Главное правильно подобрать механизм для своего авто, причем принцип работы может быть и обычный, и редукторный, многие при замене не упускают случая обзавестись более сложным, но эффективным механизмом.
carnovato.ru
Неисправности стартера
По мере эксплуатации транспортного средства с устройством пуска могут возникать неполадки различного характера. Каждая поломка проявляется со свойственными ей признаками, которые позволяют быстро и правильно выявить проблему и устранить её в короткие сроки.
Стартер работает, но двигатель не запускается
Если слышно, что стартер функционирует, но мотор при этом не крутится, то неполадки могут быть следующего характера:
- Износ зубьев шестерни обгонной муфты. Это приводит к тому, что нет зацепления с зубцами маховика и вращение не происходит. Износ зубьев является нормальным процессом. Однако ускорить выход из строя этой детали может применение густого моторного масла, неправильное срабатывание реле либо длительное прокручивание стартером после того, как мотор уже запущен. При износе зубцов будет слышно характерное гудение устройства без каких-либо дальнейших действий. Зубцы могут износиться и на маховике, что возникает довольно редко. При поломке шестерни стартера потребуется замена бендикса.
- Из строя может выйти сама вилка, вводящая шестерню в зацепление с маховиком. В такой ситуации будет слышно, что реле сработало, но ведущая звёздочка не сошла со своего места. Стартер при такой проблеме будет крутить, но без передачи крутящего момента на маховик.
- Возможен перекос ведущей шестерни бендикса, при котором она не будет входить в зацепление с маховиком до конца. Происходит такое при деформировании пружины бендикса, подпирающей шестерню. Если в такой ситуации пытаться и дальше запускать двигатель, то могут обломаться зубья на бендиксе либо на самом маховике.
- Может быть такое, что стартеру не удаётся раскрутить коленвал до того момента, чтобы произошёл запуск. Неисправность сводится к проблемам с питанием (проводка, щётки, окислившиеся клеммы АКБ). В такой ситуации стартеру будет попросту не хватать напряжения из-за его просадки.
Стартер щёлкает, но не крутит
Если стартер издаёт щелчки, но при этом больше ничего не происходит, то причины нужно искать в следующем:
- При одном мощном щелчке можно судить о том, что втягивающее реле работает, но силы этого устройства недостаточно для проворачивания мотора. Если было совершено несколько безуспешных попыток, стартер потребуется демонтировать для дальнейшей разборки и дефектовки деталей. Вероятными причинами такого явления могут быть износ щёток и втулок стартера, замыкание либо обрыв катушек, плохой контакт силового провода, неполадки со втягивающим или бендиксом.
- При нескольких щелчках неисправность кроется во втягивающем реле, ненадёжном контакте между самим стартером и реле либо массой. Прежде чем приступить к ремонтным работам со стартером, необходимо проверить надёжность соединений, начиная от АКБ и заканчивая подключением проводов на пусковом устройстве.
- Неисправности бендикса (поломка зубьев или вилки).
Видео: стартер щёлкает, но не вращается на примере ВАЗ 2110
https://youtube.com/watch?v=M4lhK1TG-ZM
Треск при включении стартера
Бывают ситуации, когда при попытке запустить двигатель автомобиля стартер издаёт звуки в виде треска либо скрежета. В этом случае неисправности могут быть следующего характера:
- Крепёж стартера к силовому агрегату ослаб, в результате чего возникает вибрация.
- Износился бендикс.
- Отсутствие либо недостаток смазывающего материала на валу, что привело к затруднённому перемещению бендикса.
- Поломка зубьев маховика.
Не включается стартер
Если стартер не реагирует на поворот ключа в замке зажигания, то причины нужно искать в следующем:
- Неполадки втягивающего реле. Чтобы определиться, что проблема именно в этом элементе, необходимо подать напряжение напрямую от АКБ на силовую клемму стартера. Если мотор начнёт прокручиваться, то причина очевидна — тяговое реле неисправно. В нём довольно часто подгорают контактные пятаки, что потребует разборки устройства и зачистки контактных элементов.
- Поломка замка зажигания. Иногда из строя выходит контактная группа, которую можно заменить без полной замены замка.
- Неисправности с подачей питания. Необходимо проверить всю цепь от источника напряжения до потребителя.
- Короткое замыкание в обмотке, о чём будет свидетельствовать характерный запах гари и появление дыма. В такой ситуации стартер нужно демонтировать и заменить обмотки либо перемотать старые.
Диагностика неисправностей стартера ВАЗ 2107
Стартер ВАЗ 2107 может выйти из строя по различным причинам.
Стартер гудит, но двигатель не запускается
Причинами ситуации, когда стартер гудит, но двигатель не заводится, могут быть следующие моменты.
- Зубья шестерни стартера со временем перестают входить (или плохо входят) в зацепление с маховиком. Это обычно происходит при использовании неподходящей смазки для двигателя. Если зимой в мотор залить густое масло, стартер будет с трудом проворачивать коленвал.
- Шестерня, входящая в зацепление с маховиком, может быть перекошена. В результате зубья сцепляются с венцом маховика лишь одним краем. Это обычно связано с выходом из строя демпферной системы бендикса. Внешне это проявляется в форме характерного гула или скрежета и результируется в виде сломанных зубьев маховика или привода.
- Произошли нарушения в системе подачи на стартер электропитания (износились щётки, окислились клеммы и т. п.). Недостаточное напряжение не позволяет пусковому устройству разогнать маховик до нужных оборотов. Стартер при этом вращается нестабильно, появляется гул и жужжание.
- Вышла из строя толкающая вилка, подводящая зубья стартера к венцу маховика и убирающая их после запуска двигателя. Если эта вилка деформирована, реле может сработать, но ведущая шестерня не войдёт в зацепление. В результате стартёр гудит, но двигатель не заводится.
Стартер щёлкает, но не проворачивается
Иногда стартер ВАЗ 2107 щёлкает, но не крутится. Это может происходить по следующим причинам.
- Возникли проблемы с электропитанием (разрядился аккумулятор, ослабли клеммы АКБ или отсоединилась масса). Следует подзарядить батарею, затянуть клеммы, провести разминусовку и т. п.
- Ослабло крепление втягивающего реле к корпусу стартера. Обычно это происходит при езде по плохим дорогам или в результате чрезмерно сильной затяжки болтов крепления, которые в процессе движения просто ломаются.
- В тяговом реле произошло короткое замыкание, и подгорели контакты.
- Перегорел идущий к стартеру плюсовой кабель. Также возможно ослабление креплений этого кабеля. В последнем случае достаточно затянуть гайку крепления.
- В результате износа втулок заклинил якорь стартера. В такой ситуации необходима замена втулок (потребуется демонтаж и разборка стартера). К аналогичному итогу может также привести замыкание или обрыв в обмотках якоря.
- Деформировался бендикс. Чаще всего оказываются повреждёнными его зубья.
Бендикс стартера ВАЗ 2107 выходит из строя довольно часто
Видео: стартер ВАЗ 2107 щёлкает, но не проворачивается
Треск при запуске стартера
Иногда при повороте ключа зажигания со стороны стартера раздаётся треск и скрежет. Это может происходить в результате следующих неисправностей.
- Ослабли гайки крепления стартера к кузову. Вращение стартера приводит к сильной вибрации.
- Износились шестерни стартера. При запуске обгонная муфта (бендикс) начинает издавать треск.
- Из-за недостатка или отсутствия смазки бендикс начал перемещаться по валу с затруднениями. Следует смазать узел любым моторным маслом.
- Повреждённые в результате износа зубья маховика перестают входить в зацепление с шестернёй стартера.
- Открутился ролик привода ГРМ. В этом случае треск раздаётся при запуске двигателя и исчезает после прогрева.
Стартер не запускается
Если стартер совсем не реагирует на поворот ключа зажигания, возможны следующие ситуации:
- Стартер неисправен.
- Вышло из строя реле стартера.
- Неисправна цепь электроснабжения стартера.
- Перегорел предохранитель стартера.
- Неисправен замок зажигания.
Случилось однажды заводить двигатель зимой, когда через замок зажигания наотрез отказывался вращаться стартер. Я остановил машину на озере, куда поехал рыбачить. Когда собирался обратно, пусковое устройство бездействовало. Рядом никого. Сделал так: нашёл управляющее реле, скинул с него провод, соединяющий систему с замком зажигания. Далее, взял длинную отвёртку на 40 см (такая у меня нашлась в сумке) и замкнул два болта стартера и один втягивающего. Стартер заработал — оказалось, что иногда от холода и грязи с этими устройствами такое происходит. Надо подать ток напрямую, чтобы электродвигатель заработал.
Ремонт стартера
Вполне понятно, что не любой ремонт электрооборудования автомобиля, и, в частности стартера, можно выполнить самому. Для этого вам потребуется прозвонить обмотку, это потребуется для того, чтобы определить правильно неисправность. Если вы всё же решили ремонтировать стартер сам, стоит узнать, как правильно снять и разобрать стартер ВАЗ 2107.Установив свой автомобиль на эстакаду или смотровую яму, нужно отсоединить провод от минусовой клеммы аккумулятора. Дальнейшие действия будут зависеть от того, какой тип двигателя у вашей машины — карбюраторный или инжекторный.
Карбюраторный двигатель
- В этом случае нужно снять корпус воздушного фильтра, предварительно отсоединив и сняв датчик ДМРВ (датчик массового расхода воздуха).
- Затем, используя плоскую отвёртку, необходимо извлечь из кронштейнов резинки-держатели, фиксирующие фильтр.
- Требуется извлечь из держателя и водозаборник, отсоединив его от патрубка фильтра.
Ремонт стартера в карбюраторном двигателе
Инжекторный двигатель
- В первую очередь нужно снять грязезащитные щитки – основной и дополнительный. Используя торцовый ключ на 8, отворачиваете 4 винта переднего и 4 винта бокового крепления основного щитка, и ещё 2 болта сзади дополнительного. У нижнего винта другой размер, для его снятия потребуется торцовый ключ на 10.
- Далее, уже торцовым ключом на 13, с удлинителем, необходимо отвернуть болты, фиксирующие стартер и картер сцепления. Затем те болты, которые крепят стартер к растяжке впускного патрубка и кронштейну, который держит жгут проводов датчика лямбда – зонд.
- Затем, аккуратно убрав растяжки впускного трубопровода и 13 ключом отвернув гайку выпускного коллектора, снимаем щиток.
Внимание: Дальнейшие действия одинаковы для обоих типов двигателя ВАЗ 2107
- Отсоединяется провод от плюсовой клеммы аккумулятора и с контактного стержня снимается наконечник.

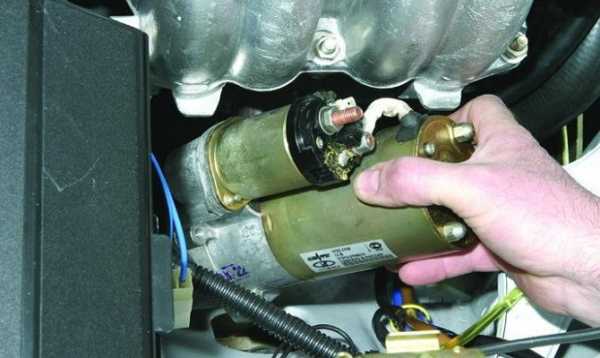

- Освобождаем от провода 50 вывод тягового реле и бережно вынимаем стартер.
- Перед разборкой стартера, следует тщательно очистить его от пыли и жирного налёта.
- В первую очередь следует проверить втягивающее реле. Это довольно просто. После подсоединения 50 вывода реле к плюсовой клемме аккумуляторной батареи, а корпуса снятого стартера к её минусовому выходу, станет сразу понятно, есть ли проблема в реле. Если оно рабочее, будет слышен щелчок выдвигаемой якорем шестерни.
- Чтобы проверить целостность обмоток, придётся снять со стартера крышку и отсоединить щёточный узел. Дальше потребуется использовать прибор, называемый омметром. Он поможет проверить, есть ли замыкание обмоток на корпус стартера. Для этого нужно один щуп прибора соединить с корпусом, а второй – попеременно подсоединять к каждой обмотке.
- Если не выявили проблем на обмотках, нужно достать якорь. Чтобы это сделать, необходимо отвернуть болты крепления кожуха стартера, снять стопорную шайбу и прокладки. Потом отвинчиваем две гайки и снимаем заднюю крышку. Освобождаем корпус обмотки статора от шпилек. Теперь стартер разобран на части.
- Отвернув гайку оси вращения эксцентрика и вынув её из корпуса, отсоединим якорь. Затем нужно снять со шпилек корпус якоря, убрав его сцепление с вилкой рычага бендикса.
- Вот и разобран стартер на детали, теперь легко заменить вышедшие из строя запчасти, или их отремонтировать.
После устранения всех неполадок и замены износившихся элементов, установив ВАЗ 2107 стартер, ремонт электрической части автомобиля можно считать успешно завершённым.
Редукторный или роторный стартер на ВАЗ 2109? — DRIVE2
Привет! Сегодня я расскажу на собственном примере об отличиях редукторного и роторного стартеров! Долго же я мучился с этим роторным стартером, установленным ещё в далёком 98м году в Тольятти на конвейере АвтоВАЗ. Мучения у владельцев, как правило, начинаются при стечении некоторых обстоятельств)) Например, когда аккумулятору несколько лет и имеются проблемы с системой питания или зажигания. То есть, при переливе карбюратора или лёгкой неисправности трамблёра, когда и без того тяжело завестись (а надо на работу), тут на помощь в подсерании дня приходит наша батарейка =) Мы пытались завестись. Вот совсем чуть-чуть оставалось и должно было «схватить», но аккумулятор умер=( А дальше психи, ненависть ко всему на свете, отчаяние. Всем это знакомо!

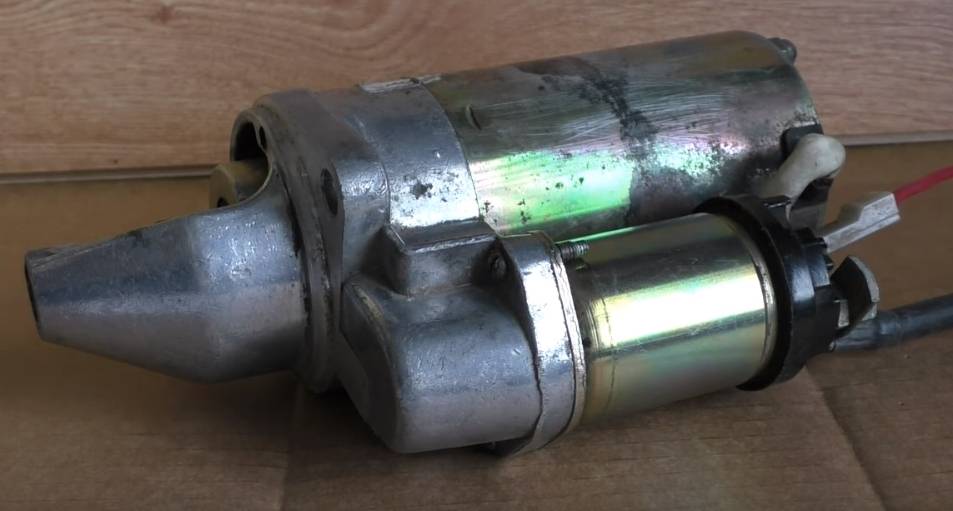

Вот это — мой старый стартер. Роторный. Ремонтированный раз 5 уже.
Полный размер
Автомобиль от папы мне достался сравнительно недавно. Ранее, я не мог повлиять на её судьбу да и почему-то не интересовался, как и что там у папы. Он в Будённовске жил, я в Москве. Но теперь-то…
Занимаясь вплотную изучением нашего и не нашего автопрома, я узнал, что на современных автомобилях стоят редукторные стартеры. Ну, я и прикупил себе новёхонький блестящий стартер ЗИТ.
Вот он, ниже.
Полный размер
Давайте сразу про отличия. Снимая свой старый стартер, я до сих пор вспоминаю, как разбил палец и поцарапал руку. А ещё я помню, что он тяжёлый. Когда же я купил ЗИТовский редукторный стартер, он мне показался намного легче. Потом я сравнил и ДА! Он действительно легче. Что касается посадочного места, то всё идентично. Теми же тремя отверстиями устанавливаем на три шпильки и затягиваем гайками.
Ну, а теперь про отличия.
— Что я могу сказать о стоковом стартере, который ставился в ВАЗ 2109 в те годы. Ну, для начала, он роторный
Как замкнуть стартер напрямую ВАЗ-2114: фото и видео
Знание как на автомобиле ВАЗ-2114 напрямую замкнуть стартер и запустить двигатель — может пригодиться любому автовладельцу. Ситуация, когда в дороге остановившись на 5–10 минут, а завести машину уже не удаётся — весьма неприятная. Стартер не крутит вообще! Что делать в такой ситуации? Именно тогда и может пригодится знание о том, как «коротнуть» стартер для запуска автомобиля.
Принудительный запуск стартера замыканием контактов
Для того, чтобы воплотить знание на практике, потребуется помощь напарника (желательно) и длинная отвёртка или гаечный ключ. Смысл заключается в том, что металлическим основанием инструмента нужно замкнуть силовые контакты стартера и придать напряжение его обмотке напрямую.
- Напарник, находящийся за рулём автомобиля, поворачивает ключ в крайнее правое положение, включая зажигание.
Поверните ключ в замке зажигания
- Снимите фишку со стартера.
Снимите фишку как на картинке
- Именно в это время, наконечником инструмента, замыкаются контакты.
Замыкание контакта стартера отвёрткой
Прежде чем начинать работу, крайне важно, проверить рычаг коробки переключения передач. Он должен находиться в нейтральном положении. Рычаг ручного тормоза должен быть максимально приподнят и зафиксирован
Рычаг ручного тормоза должен быть максимально приподнят и зафиксирован.
Может возникнуть искра
Альтернативные способы (если нет ключа)
Кроме этого способа существует еще несколько. Один из них предполагает запуск стартера из салона. Для этого потребуется снять пластиковую панель, расположенную под рулём автомобиля. Пучок проводов, идущих к замку зажигания отделить от него.
Разборка подрулевого механизма
В первую очередь нас интересует провод, идущий на массу (чёрный или зелёный, иногда жёлтый с черной полосой). Правильно определить тот или нет можно с помощью мультиметра. Для этого наконечник соединяется с интересующим нас, второй с корпусом машины. Ноль на экране прибора подтвердит то, что это нужный провод. Его зачищенный конец изолируется и отводится в сторону.
Питание на автомобиле ВАЗ-2114 подаётся красным или жёлтым проводом, но лучше всего проверить это мультиметром.
Отвечающий за стартер, определяется следующим образом: провод питания замыкается с оставшимися. Тот от которого механизм сработает и будет являться его питающим проводом.
Оставшийся пучок соединяется с плюсовым, после чего чиркается «стартерным». При правильном определении двигатель должен запуститься
Крайне важно при запуске таким образом, не замыкать провода на длительное время, так как это очень быстро разрядит аккумулятор
Важно! При запуске стартера автомобиль должен находится на нейтралке и стоять на ручном тормозе
Запуск с толкача (классика)
Ещё один способ запустить двигатель на ВАЗ-2114 — это запуск «с толкача».
Коробка скоростей переводится в нейтральное положение, водитель садится за руль, а двое или трое помощников, толкают машину. Немного разогнав автомобиль, включается первая или вторая скорость, ключ зажигания поворачивается в режим запуска двигателя.
Такой запуск можно использовать при буксировке транспортного средства
Но при этом крайне важно учитывать факт того, что заведённый автомобиль сразу ускорится, поэтому нужно иметь это ввиду и не въехать в бампер буксирующей машины
Почему не крутит стартер на ВАЗ-2114?
Частая причина поломки стартера заключается в выходе из строя втягивающей реле. Определить это можно по специфическому щелчку, раздающемся из под капота, после поворота ключа зажигания. Звуковой сигнал (щелчок) сигнализирует водителю о том, что реле включено, а обгонной муфте не хватает мощности для того, чтобы провернуть коленчатый вал.
Важно! Такой запуск стартера подходит только для автомобилей с электронным зажиганием, в которых коммутатор регулирует подаваемое напряжение. В старых, с контактным, во время замыкания стартера может сломаться катушка
Стартер долго крутит перед запуском
Подробно о ситуации когда стартер долго крутит при заводке мы уже писали!
Каждый из перечисленных вариантов можно использовать для того, чтобы доехать до дома или СТО. Пользоваться ими каждый день крайне не рекомендуется.
Неисправности: признаки и диагностика
Все неполадки агрегата пуска делят условно на 2 группы: электрические и механические. В первом случае, это провода, клеммы и все остальные токопроводящие компоненты. Механические повреждения часто связаны с износом различных деталей ПУ.
Чтобы грамотно выявить неисправность, следует различать основные признаки:
- электродвигатель и втягивающее реле не работают — предположить можно окисление клемм, полную разрядку батареи, обрыв проводки и другие электрические неисправности;
- тягущее издаёт многократные щелчки — сильное падение напряжения, плохой контакт, замыкания и другие причины электрического свойства;
- стартер трещит или гудит при активации зажигания — поломка бендикса, износ приводной шестерни;
- устройство пуска медленно вращается, двигатель не запускается — слабо затянуты управляющие кабели, сгорел коллектор, внутренние пробои, залипание щёток.
Большая часть неисправностей устраняется без особых затрат. А вот при сгорании коллектора или межвитковом замыкании обмотки целесообразнее стартер заменить целиком, так как процент повреждений очень высокий.
К обязательным диагностическим мероприятиям относят:
- тщательный осмотр АКБ, её клемм и состояние зарядки;
- проверку соединений и проводов на отрезке цепи между батареей внешнего питания и стартером — исключают окисления, обрывы, слабую затяжку;
- диагностику замка зажигания;
- контролирование болтов фиксации ПУ — исключают ослабление, кривую установку;
- проверка бендикса и приводной шестерни.
Отдельно проверяется тяговое реле. Его основное предназначение — зацеплять вал стартера с венцом маховика на краткий промежуток времени. Поэтому чаще всего, из-за высоких нагрузок, повреждается именно втягивающее, а не электродвигатель. Наиболее часто данный узел подвергается:
- пригоранию контактных пятаков;
- пробоям в обмотках;
- различным мехповреждениям.
Главный симптом неполадки тягущего — отсутствие щелчков при активации зажигания. Это значит, что не сработал электромагнитный механизм. Также возможно отсутствие напряжения от цепи — поэтому данный факт определяется сразу.
Если нет сомнения в неисправности втягивающего реле, оно должно быть демонтировано и проверено в разобранном положении. При отсутствии заметных дефектов, реле подключается непосредственно к источнику питания и проверяется на сдвиг сердечника.
Как и говорилось выше, ПУ заменять при неисправностях вовсе не обязательно. В продаже имеется масса необходимых запчастей, подходящих для устройства пуска Ваз-2106. Чтобы восстановить работоспособность стартера, его нужно предварительно снять с машины.
| Признаки | Причины |
| тяговое реле не срабатывает, а сам якорь не вращается | разряжена аккумуляторная батарея; слабый контакт клемм АКБ, в следствии окисления или плохо затянутых гаек контактов наконечников; короткое замыкание в обмотке втягивающего реле; отсоединился провод тягового реле или выключателя зажигания; неисправна контактная часть выключателя зажигания |
| тяговое рыле срабатывает, якорь вращается или вращается очень медленно | неисправная обмотка стартера или якоря, возможный её обрыв или замыкание; дефект или износ щёток, подгорание коллектора щёток; замыкание щетки в щёткодержателе на «массу» |
| неестественный шум при запуске стартера | избыточный износ втулок подшипников или шеек вала якоря; расшаталось крепление стартера или сломалась защитная крышка со стороны привода; при установке стартера произошёл перекос; сломались или вышли из строя зубья шестерни привода или венца маховика; заедания муфты на шлицах вала якоря и неспособности шестерни выйти из зацепления маховика |
