Шприцевание квадроцикла

Шприцевание кулаков задних рычагов квадроцикла CFMOTO

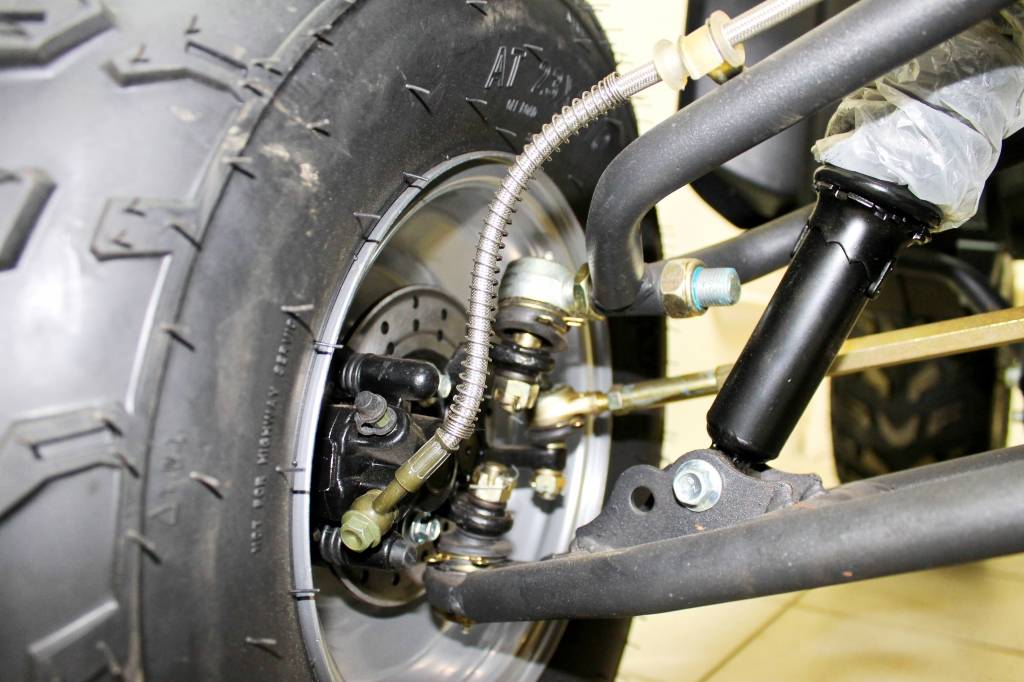

В любом квадроцикле есть такие узлы, которые необходимо периодически шприцевать – то есть, вводить густую смазку при помощи специального шприца высокого давления. Задача шприцевания в том, чтобы защитить узлы от воздействия воды и грязи. Процедура смазки проводится примерно раз в 300 км, либо чаще – если вы часто штурмуете водные преграды. В квадроциклах CFMOTO всего 4 точки шприцевания: это рычаги задней подвески, по две на каждую сторону. Данную операцию нужно уметь проводить самостоятельно – не везти же из-за такой ерунды мотовездеход на сервис.

Для шприцевания понадобится, собственно, сам шприц и смазка. Шприц – сразу говорю – не надо покупать самый дешёвый. Он будет давить смазку куда угодно, только не туда, куда надо. Лично я рекомендую немецкие шприцы GROZ – это проверенный и надёжный инструмент. У GROZ есть две линейки: бытовая (развивающая давление 5,000 psi) и профессиональная (10,000 psi). Для квадрика достаточно бытового шприца, хотя когда втулки ещё новые, не разболтанные, давить довольно тяжело. Шприцы такой серии стоят менее 1000 руб. Наконечники бывают на гибком шланге, либо на жёсткой трубке. Со шлангом я дела не имел, мне жёсткое крепление кажется более удобным, так как его можно нагружать (и надавливать, и дёргать).

Что касается выбора смазки – годится любая консистентная смазка от литола до Castrol LMX, BP L21M, а также смазки для ШРУСов и т.д. У меня первая смазка была BP L21M (серого цвета), скоро она закончится, буду пользоваться Castrol-ом: он красивый, зелёный и более густой. Смазку лучше покупать в стандартной 400-мл тубе, такая туба просто вставляется в корпус шприца (нужно снять крышку, поместить тубу передом внутрь шприца, а затем потянуть за кольцо на дне тубы и оторвать донышко).

Итак, с помощью ключа на 17 отвинчиваем гайки и снимаем заднее колесо.

Мы видим две пресс-маслёнки для подключения шприца:

Прежде чем насаживать шприц, нужно их протереть салфеткой.

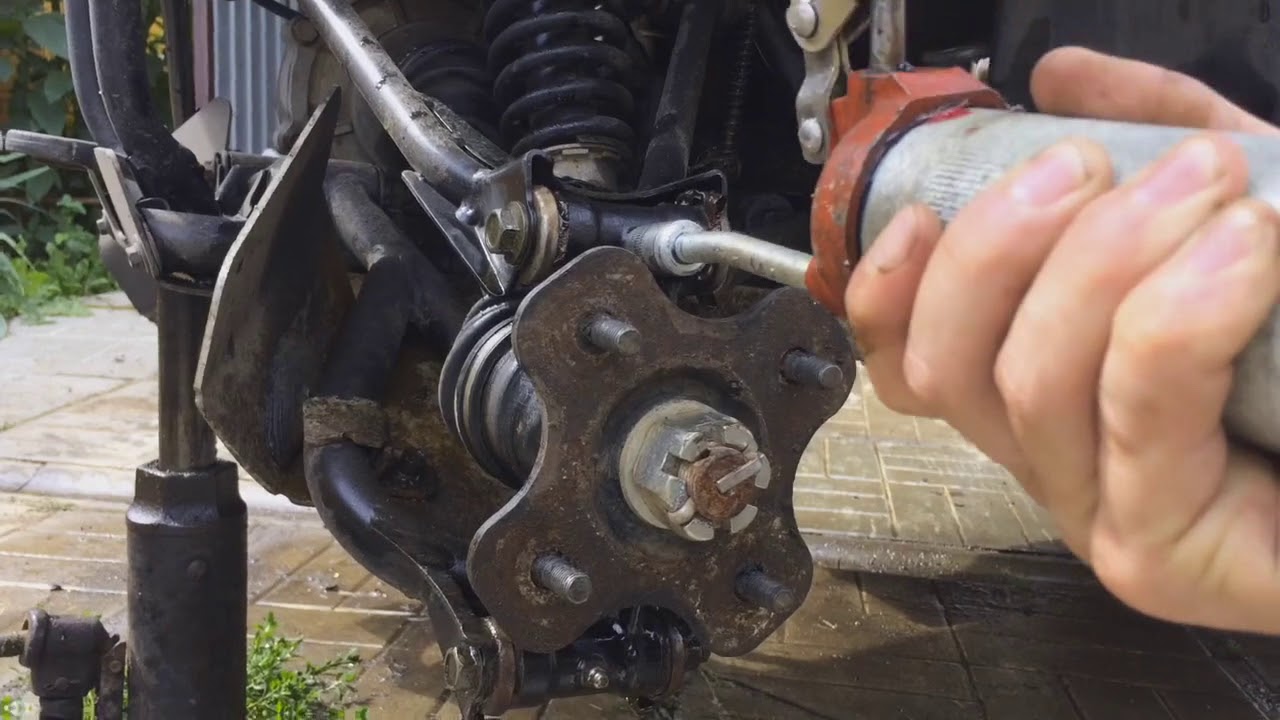

Шприц просто защёлкивается на маслёнке под давлением (если используется жёсткий наконечник), либо закручивается цанговый зажим (если шланг гибкий).

Ну, вот и всё, теперь просто нужно сделать несколько нажатий для закачки смазки.

Когда из щелей появится смазка, процедура заканчивается.

Излишки смазки можно удалить салфеткой.

Шприц снимается при покачивании из стороны в сторону и одновременным вытягиванием на себя. Гибкий шланг снимается путём ослабления цангового захвата.

Кстати, если у вас сломалась пресс-маслёнка, то не нужно покупать дорогой оригинал (артикул 3120100) за 100 руб. Подходит пресс-маслёнка М6 из автомагазина, ценой в 3 рубля.

Процедура повторяется для всех четырёх точек смазки. Не ленитесь смазывать узлы почаще, особенно если часто ездите по водным препятствиям. Увы, но смазка подвержена вымыванию. Если при очередном шприцевании из узлов вытекает ржавая вода, это говорит о том, что надо чаще проводить данную процедуру.

Если втулки имеют хорошее состояние (не изношены), то нажимать рычаг шприца будет довольно тяжело. Если же смазка входит легко, это, скорее всего, свидетельствует об износе втулок – и они подлежат замене. Читайте статью о том, как заменить втулки.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено. Источник

Источник

Что нужно для шприцевания

Чтобы выполнить шприцевание крестовин квадроцикла и других подвижных компонентов подвески, нужно следующее:

• Шприц. В автомагазинах продается специальный инструмент. Экономить на покупке шприца для шприцевания кадроцикла не стоит. В противном случае работать будет сложно. Инструмент должен выдавливать из узлов старую смазку. Если шприц некачественный, извлечь старую смазку из подвижных элементов подвески будет сложно. Можно купить пистолет для шприцевания квадроцикла бытового класса. Профессиональные модели используют на СТО.
• Смазка для шприцевания квадроцикла водоотталкивающая. Это специальный вязкий состав, который выпускает множество производителей. Сколько масла потребуется для проведения процедуры, зависит от количества подвижных узлов в этой модели квадроцикла.

Выбирая, чем лучше шприцевать квадроцикл, нужно проверить, подходит ли размер тубы со смазкой под посадочный размер пистолета. Некоторые емкости оказываются меньше или больше нужного размера.

Надежный и трудоёмкий

Для увеличения срока работы шарнирных соединений автомобиля: рулевых наконечников, шаровых опор, везде, где используется шарнир, нужно запастись инструментами.

1. Дрель со сверла 3 и 5 мм;
2. Метчик №1 и №2 на М6 для черновой и числовой нарезки резьбы;
3. Тавотница, она же масленка;
4. Пресс-шприц для набивки смазки.

Почему этот метод эффективнее других?

Добавляя смазку под пыльник, нет гарантии, что она проникнет под шар пальца между ним и вкладышем. В этом случае нужно много положить смазывающего материала, чтобы его часть гарантированно попала в корпус шарнира. Количество смазки под пальцем увеличиться и это продлит срок эксплуатации опоры.

Есть более эффективный способ, у него есть ряд преимуществ:

1. Сделав такую доработку можно периодически обновлять смазку в шаровой не снимая её с автомобиля.
2. Экономия на смазывающем материале. Для этого способа его нужно меньше, чем для других методов.
3. Точное добавление смазки в то место, где она больше всего необходима – место трения деталей.

 Что делаем

Хочу сразу предупредить. Если у вас в шаровых соединениях с завода уже имеются места вкручивания тавотниц – в нижней части детали обычно вкручен болт-заглушка, то сверлить ничего не придется. Если донышко опоры гладкое, то вооружаемся дрелью и сверлами.

По центру тыльной стороны шарнира есть небольшое углубление, если его нет, то просто целимся в центр дна. Сверлом, диаметром 3 мм, просверливаем отверстие в крышке.

Важно, просверлить нужно только крышку, не повредив палец или вкладыш. Во время сверления нужно чувствовать, когда сверло «пройдет» крышку. Чтобы стружка не попала в корпус шаровой, сверло смазываем Литолом или другой пластичной смазкой

Она не позволит стружке проникнуть в отверстие. Сверлом 5 мм увеличиваем диаметр отверстия. Так же намазываем его смазкой для удержания стружки на нем

Чтобы стружка не попала в корпус шаровой, сверло смазываем Литолом или другой пластичной смазкой. Она не позволит стружке проникнуть в отверстие. Сверлом 5 мм увеличиваем диаметр отверстия. Так же намазываем его смазкой для удержания стружки на нем.

Теперь нужно нарезать резьбу в отверстии. Берем метчик № 1 для черновой нарезки и режим резьбу в крышке опоры. Для чистовой нарезки, проходимся вторым номером.

У нас получилось отверстие с резьбой. Вкручиваем в него тавотницу. В некоторых случаях крышки шаровых опор тонкие, пресс-масленка может не держаться. Рекомендуется её временно «посадить» на герметик и дать ему время высохнуть.

Шлангу плунжерного шприца надеваем на тавотницу и набиваем смазку внутрь шарового шарнира. После этого выкручивает масленку и вкручиваем болт-заглушку. Если такого не было с завода, подбираем по диаметру необходимый болт. Он защитит отверстие от попадания грязи и воды.

Важно, набивать смазки нужно немного. Мне хватает три нажима на рычаг шприца. Вы услышите характерный звук из пыльника опоры, это вылезает смазка из-под шара пальца, этого будет достаточно

Можно запрессовывать её до тех пор, пока в пыльнике не будет чувствоваться упругость – это пластичная смазка набилась под него в достаточном количестве. Больше нельзя, он может порваться, это сократит срок эксплуатации детали

Вы услышите характерный звук из пыльника опоры, это вылезает смазка из-под шара пальца, этого будет достаточно. Можно запрессовывать её до тех пор, пока в пыльнике не будет чувствоваться упругость – это пластичная смазка набилась под него в достаточном количестве. Больше нельзя, он может порваться, это сократит срок эксплуатации детали.

Какие можно использовать смазки

Работа шаровых опор и рулевых стоек может осуществляться в очень жестких режимах. Даже в сорокаградусный мороз и при движении по раскаленному асфальту эта детали должны сохранять работоспособность. Не застывать в зимнее время года и не растекаться летом способны только специальные смазочные материалы.

Разновидностей и брендов смазки для шаровых опор существует довольно много, чтобы проблема правильного выбора материала стала по-настоящему актуальной. Далее будут подробно рассмотрены принципы подбора товаров из этой категории, которые можно успешно использовать для увеличения коэффициента скольжения между трущимися поверхностями шарового шарнира.

Шприцевание квадроцикла Обслуживание

Главная → Обслуживание → Шприцевание квадроцикла

• Admin
• 04.12.2013
• 11055
• смазка подвески квадроцикла, шприцевание квадроцикла

Шприцевание подвески квадроцикла. Зачем это нужно?  Как это делается и насколько часто? Что потребуется для проведения подобного обслуживания? На эти вопросы мы постараемся ответить в  данной статье.

Старайтесь шприцевать подвеску вашего квадроцикла как можно чаще, особенно после грязевых и водных процедур, смазка в узлах подвески имеет тенденцию к вымыванию. Своевременное шприцевание позволит сохранить работоспособность подвески значительно дольше.

В ходе процедуры у владельцев квадроциклов возникает множество вопросов примерно вот такого характера:

• Подскажите, как правильно шприцевать?
• Смазка то прет в месте соединения с пресс-масленкой, то не выходит из шприца. Где я не прав?
• Может, другое оборудование надо?
• Как вообще держать шприц? Нужен ли упор? Как шланг крепить к пресс-масленке?
• Как найти точки шприцевания?

Итак, приступим непосредственно к теме.

Вам потребуется специальный шприц (продается в любом автомагазине), смазка (мы не будем рекламировать какую то конкретную смазку, подойдет любая для шприцевания), 40 минут свободного времени.

Выбираем шприц.

Лучше выбрать шприц не с 3-мя лепестками (Гуано), а с четырехлепестковым наконечником, с ним будет меньше проблем. Внутри наконечника должен быть резиновый уплотнитель с отверстием под маслёнку (без него будет гнать смазку между наконечником и маслёнкой).

Находим точки шприцевания.

Для того, чтобы найти точки шприцевания, вам придется обратиться к продавцу, мануалу или самостоятельно провести визуальный осмотр подвески. А что мы вообще ищем? А ищем мы масленки (тавотницы),  чаще всего они находятся в подвижных узлах подвески, выглядят вот так:

Приступаем к шприцеванию.

Одевается наконечник на маслёнку довольно плотно, с характерным щелчком. Снимается трудно.

Проверьте не раскручен ли корпус наконечника шприца, при необходимости закрутите наконечник, чтобы избежать утечки смазки.  Существуют наконечники с регулируемым усилием одевания на маслёнку.

Если вы правильно одели наконечник на масленку, то будет слышен характерный щелчок — наконечник на маслёнке сидит, не слетает, но качается и вращается, далее прижимаем наконечник к маслёнке (желательно параллельно оси маслёнки), и качаем — смазка должна поступать в маслёнку. Достаточно 3-4-х качков шприцем.  Потом снимаем наконечник с маслёнки (с усилием, покачивая из стороны в сторону).

Смазка может не поступать  из-за закисшего шарика в маслёнке. Поэтому перед шприцеванием можно выкрутить маслёнки и прокачать их шприцем. Ещё один момент — смазка может не поступать в маслёнку, если  слегка не ослабить затяжку узла, который вы смазываете (например, ось рычага). После шприцевания не забудьте затянуть узлы обратно.

Когда жалко денег на шприц.

Можно открутить тавотницу и простым медицинским шприцем (взять кубатуру побольше), ввести в отверстие смазку, пока она не начнет выходить обратно, после этого ввернуть тавотницу на место.

Написано много, но на самом деле всё очень просто и недолго. Удачи!!!

Как правильно выбрать смазку

Если пластичная смазка для шаровой опоры нужна срочно, то вариант приобретения средства в онлайн не совсем подходит из-за длительного периода ожидания доставки. В этом случае следует обратиться в обычный магазин запчастей.

Критерии выбора смазки для шаровых опор

Смазка для шарниров должна отвечать следующим требованиям:

• Переносить без изменения пластичности значительные температурные перепады.
• Обладать нейтральной химической активностью по отношению к контактируемым материалам.
• Иметь длительный период эксплуатации.

Кроме продолжительной эксплуатации важной характеристикой использования пластичной смазки является возможность длительного хранения. Даже при закладке материала во все рулевые наконечники и шаровые опоры остается еще значительное количество этого средства, которое можно использовать повторно, но только при условии, что срок годности не истечет к этому моменту. Соответствие ГОСТу также является основным показателям качества смазочных материалов, изготовленных в России

Если продукт сделан по техническим условиям (ТУ), то его свойства могут быть отличными от смазочных средств, произведенным по государственным стандартам (даже при одинаковом названии смазки)

Соответствие ГОСТу также является основным показателям качества смазочных материалов, изготовленных в России. Если продукт сделан по техническим условиям (ТУ), то его свойства могут быть отличными от смазочных средств, произведенным по государственным стандартам (даже при одинаковом названии смазки).

Основа смазочного материала

Наиболее популярными у автолюбителей являются пластичные смазки на литиевой основе. Смазочные материалы этого типа обладают отличными показателями термостойкости и водостойкости. Стоимость таких товаров также относительно невелика. Литиевые смазки не воздействуют агрессивно на металл, пластик и резину, поэтому после проведение шприцевания  работа механической детали может продолжаться длительное время без необходимости проведения технического обслуживания.

В качестве основы для смазки для шаровой опоры и наконечников реек рулевых тяг может успешно применяться материал на основе бариевого мыла. Такие материалы также способны работать в большом температурном диапазоне, обладают высокими показателями снижения коэффициента трения.

Шприцевать наконечники рулевых тяг и шаровые опоры можно натриевыми смазками. Они немного уступают по водостойкости литиевым и бариевым пластичным материалам, но обладают большей устойчивость к высоким температурам. По этой причине эти средства идеально подходят для использования в жарком сухом климате.

Диапазон рабочих температур

Температура, при которой разрешается использовать пластичные смазки, как правило, указывается на упаковке изделия. Практически все, предназначенные для использования в шаровых элементах средства, способны выдерживать атмосферные значения этого параметра.

Совместимость с резинами

Для защиты внутренних деталей шарнирного соединения от попадания грязи на металлический палец надевается пыльник. Наиболее часто это изделие изготавливается из резины, поэтому следует убедиться в том, что пластичная смазка не будет оказывать негативное воздействие на этот материал. Практически все средства, предназначенные для смазки шарниров, химически нейтральны по отношению к резиновым материалам.

Объем фасовки

Смазка для шаровых опор может реализовываться в различных по объему емкостях. Если необходимо смазать только один шарнир, то следует приобретать средство в минимальной по размеру упаковке. При обработке большего количества изделий необходимо правильно рассчитать количество смазочного материала. В любом случае, лучше ошибиться и приобрести упаковку большего объема, чем в разгар выполнения ремонтных работ обнаружить недостачу этого средства. При правильном хранении пластичные смазки могут храниться до 5 лет, а использовать их можно не только для обработки шаровых опор и наконечников рулевых тяг.

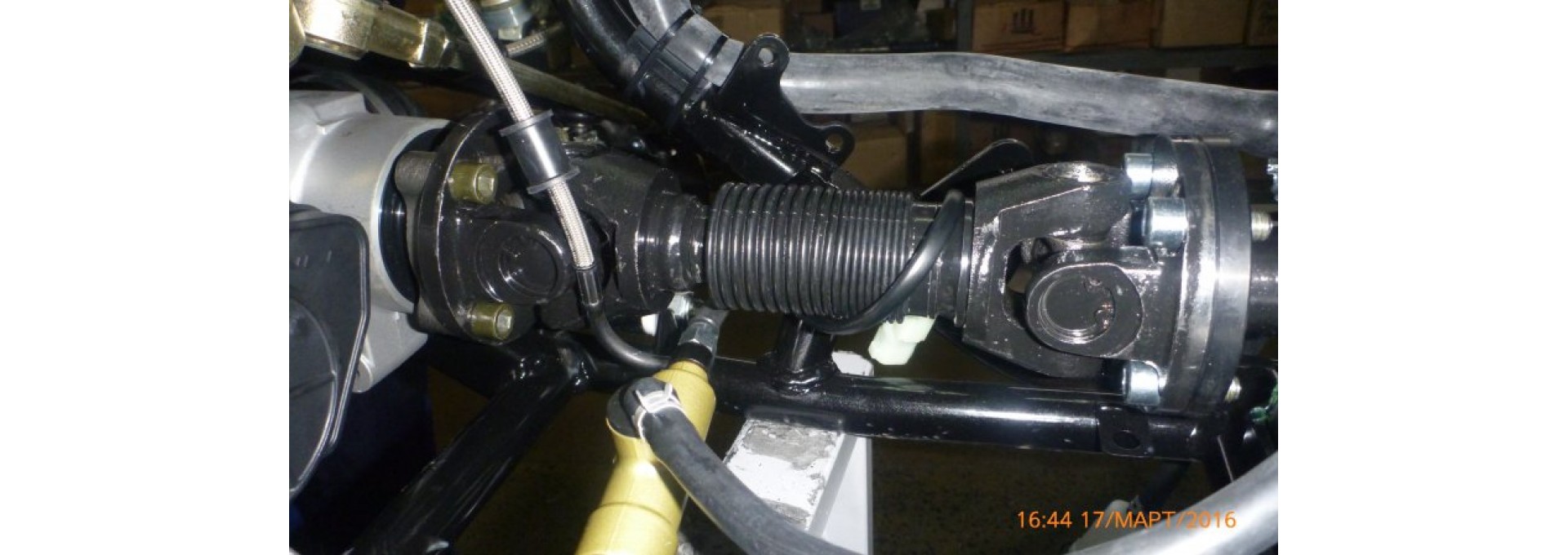

Какой должна быть смазка для крестовин

Изготовители масел и смазок продают довольно большой ассортимент материалов, предназначенных непосредственно как для крестовин кардана, так и имеющих общие положительные характеристики для различных деталей автомобиля или другой техники

Чтобы сделать лучший выбор, обращать внимание нужно не только на стоимость смазки и производителя, но и на её основные эксплуатационные характеристики. Получить всю необходимую информацию вы можете в инструкции по эксплуатации авто или у своего механика. Если говорить непосредственно о кардане, то подходящая смесь для него должна иметь такие свойства:

Если говорить непосредственно о кардане, то подходящая смесь для него должна иметь такие свойства:

1. высокие антикоррозийные и отталкивающие воду свойства;
2. смазка должна быть предназначена для использования в широком диапазоне температуры и давления (обязательно сопротивление высокой температуре и давлению);
3. должна быть густой и липкой; так она сможет оставаться на месте даже при высокой вибрации или при интенсивном вращении деталей;
4. обязательно должна быть безопасна для здоровья человека;
5. для смазки узлов и деталей подвески и трансмиссии используются минеральные литиевые составы, поэтому смазка для крестовины должна с ними сочетаться;
6. характеристики состава должны продлевать срок службы компонентов карданного вала, повышая диапазон её замены;
7. плотность состава не должна повышаться при понижении температуры;

Одним словом, смесь должна иметь высокие механические и химические показатели, сохранять плотность и состав в разных условиях шприцевания, а также выдерживать воздействие внешних агрессивных факторов.

Сравниваем смазочные материалы для обслуживания шкворней

EFELE MG-212

1 место

EFELE MG-212

/100

РЕЙТИНГ

100

EFELE MG-212 – лучшая пластичная смазка для шкворней. В ее состав входит высококачественное минеральное масло, загущенное литиевым мылом, а также противозадирные присадки и дисульфид молибдена. Диапазон рабочих температур от -30 до +120 °C.

Помимо шкворней материал применяется в узлах ходовой части транспортной техники, работающей в тяжелых условиях.

Подходит для узлов оборудования деревообрабатывающей, полимерной промышленности, металлургии и других отраслях, а также тяжелонагруженных подшипников общепромышленных машин, подшипников электрических двигателей и вентиляторов.

EFELE MG-212 устойчива к вымыванию водой, отлично защищает от износа и коррозии, выдерживает воздействие ударных нагрузок. Она положительно зарекомендовала себя при работе во влажной и запыленной среде, а также выполняет функцию антиаварийной смазки.

Данная смазка обладает самыми высокими эксплуатационными характеристиками среди всех представленных материалов и доступной стоимостью.

Molykote BR2 Plus

2 место

Molykote BR2 Plus

/100

РЕЙТИНГ

100

Molykote BR2 Plus – литиевая смазка на основе минерального масла. Обеспечивает долговременное смазывание узлов различной техники и промышленного оборудования Диапазон рабочих температур от -30 до +130 °C.

Кроме шкворней может использоваться в других элементах ходовой части подъемно-транспортных машин и узлов трения промышленного оборудования.

Материал отличается высокой несущей способностью, высокими противоизносными и антикоррозионными характеристиками, работает в условиях влаги и пыли, обладает свойствами антиаварийной смазки. Она не вымывается водой, предотвращает скачкообразное движение, фреттинг-коррозию и имеет длительный срок службы.

Mobilgrease XHP222

3 место

Mobilgrease XHP222

/100

РЕЙТИНГ

100

Mobilgrease XHP 222 – пластичная синяя смазка с увеличенным сроком службы. Изготовлена на основе минерального масла, загущенного литиевым мылом. Работает при температурах до +150 °C, нижняя граница не указана.

Хорошо зарекомендовала себя для обслуживания шкворней, а также других узлов промышленного оборудования и различной техники: строительной, морской, сельскохозяйственной и т.д.

Материал выдерживает воздействие воды и высоких температур, имеет высокиепротивозадирные и противоизносные свойства, защищает от коррозии, имеет высокую адгезию к поверхностям

По характеристикам Mobilgrease XHP 222 не уступает предыдущим материалам только по термостойкости. В остальном же она уступает первым двум материалам по характеристикам.

Литол-24

4 место

Литол-24

/100

РЕЙТИНГ

100

Газпромнефть Литол-24 – антифрикционная литиевая смазка на основе минерального масла. Работает при температурах от -40 до +120 °C.

Используется для обслуживания различных подшипников качения и скольжения, шарниров, зубчатых передач и т.д. в индустриальном оборудовании, колесных и гусеничных транспортных средствах, электрических машинах и др.

Материал выдерживает воздействие воды, защищает от износа и коррозии, отличается механической, химической и коллоидной стабильностью. Он хорошо удерживается на поверхностях и обеспечивает работоспособность даже в сильно изношенных механизмах.

Литол-24 – одна из самых популярных смазок в России и странах СНГ. Ее можно использовать в шкворнях, что и делают многие автовладельцы, но характеристики данного материала не совсем удовлетворяют требования данного узла. По качеству смазка сильно уступает предыдущим материалам.

ТАД-17

5 место

ТАД-17

/100

РЕЙТИНГ

100

Трансмиссионное автомобильное дистиллятное масло. Производится на основе минеральных масел, депрессорных и серо-фосфорных присадок.

Данный материал очень широко используется для обслуживания шкворней. Это обусловлено его дешевизной и доступностью.

Он защищает от коррозии, снижает трение и износ, предотвращает питтинг и заедания. Диапазон рабочих температур составляет от -25 до +130 °C.

Не смотря на положительные стороны применения трансмиссионного масла, минусы все же перевешивают. Сюда относится низкое качество сырья, нестабильные характеристики, необходимость в слишком частом смазывании. Поэтому, гораздо целесообразнее использовать пластичные смазки, которые служат дольше и обладают более оптимальными свойствами.

Зачем шприцевать квадроцикл?

Залить смазку для шприцевания квадроцикла в подвижные узлы подвески нужно для продления срока работы соединений. Со временем масло в рычагах задней подвески может скапливаться грязь. Первоначальная смазка при этом постепенно вымывается. Особенно быстро это происходит, если приходится ездить на четырехколеснике в дождь или по мокрой дороге.

В разных моделях квадроциклов точек для шприцевания может быть разное количество. Обычно их от 4 до 8 шт. Эту информацию можно найти в инструкции производителя.

Шприцевание подшипников квадроцикла проводится не реже, чем раз в 300 км пробега

Особенно стоит уделить этому внимание, если пришлось долгое время ехать по грязи или мокрой трассе

Как выполнить процедуру?

Выбрав подходящие материалы и инструменты, можно приступать к работе. Нужно выполнить несколько последовательных действий:

• Обслуживаемые подвижные соединения нужно ослабить. В противном случае смазка не будет поступать внутрь.
• Наконечник надевается на подвижный узел со смазкой до щелчка.
• Проверить, плотно ли надет наконечник. Он не должен слетать, но может раскручиваться, покачиваться.
• Наконечник прижимается к узлу подвески параллельно оси.
• Можно начать закачивать смазку (достаточно нажать на рычаг шприца 3-4 раза).
• Появится старое масло.
• Наконечник снимается с узла и переставляется на следующий (нужно раскачать его немного, прикладывая усилия).

После проведения перечисленных действий подвижные соединения можно зажать обратно. Если ослабить их недостаточно сильно, масло не будет поступать в узлы.
