Мотор от piaggio zip
Сходства и основные различия двигателей Hi-PER и Hi-PER-2
Этот вопрос часто задается среди скутер-сообщества. Какова разница между двигателями Hi-PER-2 и Hi-PER-1? Эти двигатели стоят в большинстве мопедов компании Piaggio, включая NRG, Gilera Runner, Piaggio TPH, Gilera Stalker, Piaggio Zip и т.д. Попробуем рассмотреть их.
Перво-напервоДля начало хочу уточнить, что в дополнение к тем моментам, которые будут изложены далее, есть еще несколько нюансов. Новый двигатель доступен в варианте с дисковым тормозом. Для свапа двигателей необходимо заменить всю тормозную систему.Двигатель Hi-PER-2 еще называют Hyper2 и Hiper2. Старый двигатель компании Piaggio иногда называют Hyper1, Hyper или Hiper1.В обзоре рассматриваются только 2т двигатели с карбюратором. Инжекторная версия не особо подходит для тюнинга, посему она в обзор не попадает.Также есть еще версия двигателя, называемая Hi-PER-2-Pro. Он используется в поздних моделях Runner’а и NRG. Многие говорят, что это инжекторный двигатель, но это не так. В любом случае, основным отличием этого двигателя является вакуумный штуцер после впуска. Если Вам известные еще какие-нибудь отличия — пожалуйста, дополняйте.На всех картинках двигатель Hi-PER-2 находится сверху, старый Hi-PER, соответственно, снизу. Двигатели на фотографиях б/у, особенно старая модель, которая видала лучшие деньки.
Могу ли я заменить свой старый двигатель на Hi-PER-2?Основная вещь, которую следует знать — двигатели абсолютно взаимозаменяемые. Различия минимальны и такие детали как ЦПГ, домик, коллектор, выхлоп и т.д. совершенно спокойно могут быть легко поставлены на другой мотор. В новой модели доработке подверглись вариатор, ведомые шкивы и вторичная передача, так что владельцам старых двигателей рекомендуется перейти на обновленные запчасти.Не имеет значения воздушного или жидкостного охлаждения двигатель — они одинаковы, а точнее это одно и тоже. Чтобы в АС двигатель поставить водяную помпу — нужно просверлить маленькую дырочку.
Различие крайне незначительно, но очень рационально. Приглядитесь к картинке (на всех картинках двигатель Hi-PER-2 находится сверху, старый Hi-PER, соответственно, снизу). Вы обнаружите две дырки под болты на старом двигателе. Эти дырки используются для замены трансмиссионного масла. Как сами видите, конструкция неудобная для обслуживания. На новом двигателе вместо них используется просверленное рядом с сайленблоком амортизатора отверстие, заглушенное масляным щупом. ИМХО, одно из наиболее важных изменений в конструкции.
Редуктор тоже претерпел изменения. На старых моделях первичная передача имела свой опорный шарикоподшипник со стороны колеса. В новых моделях опорный подшипник перемещен в крышку вариатора для улучшение баланса и стабильности редуктора. Это значит первичные передачи не взаимозаменяемы между двигателями!
Последняя заметная разница может быть найдена со стороны генератора. Новые модели используют штекер для подключения проводки, в то время как в старых двигателях проводка проходила через половинку двигателя. Думаю следует уточнить — не смотря на то, что даже если и возникают проблемы с прокладкой проводки, то обходной путь сделать не проблема.Так выглядят штекеры старого и нового образца.
Источник

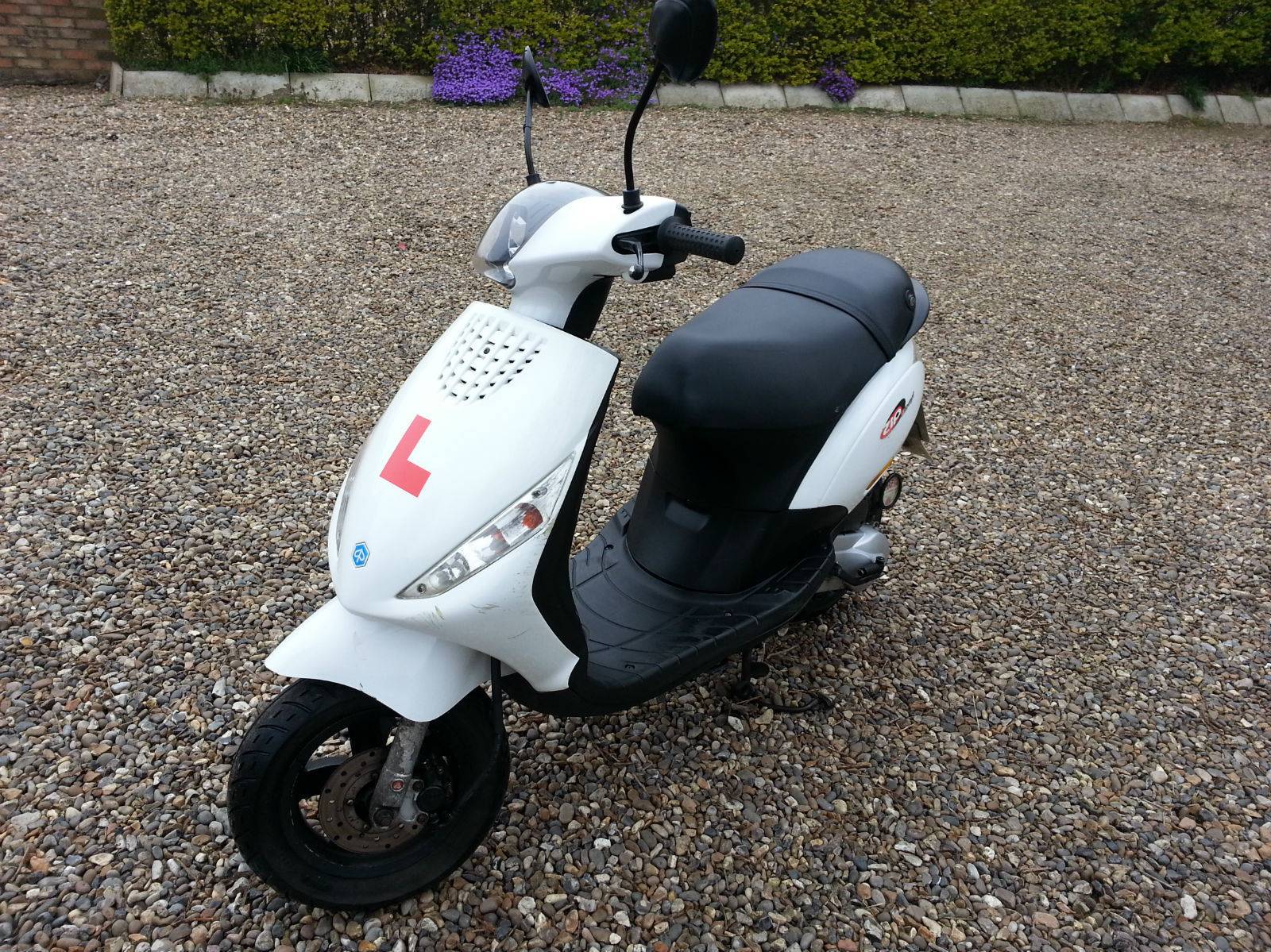

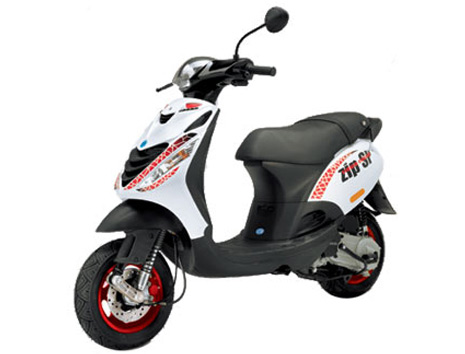

Скутер Piaggio Zip 50 SS — инструкция по ремонту электроприборов
Piaggio Gilera 2Т 50ссТОЛЬКО ПОЛЕЗНАЯИНФОРМАЦИЯ
Редуктор: Подшипник первичного вала (ось вариатора в картере) – 6201 (12x32x10mm) открытый Подшипник первичного вала (ось вариатора в крышке) — 6203 (17x40x12mm) закрытый Подшипник вторичного вала (ось заднего колеса) — 6204 (20x47x14mm) закрытый Сальник вторичного вала (ось заднего колеса) 47x30x6mm Сальник первичного вала (модель до 2005года) — 22x40x7mm Сальник первичного вала (модель после 2006года) — 28x17x5mm Шайба промежуточной шестерни — 26*16*1mm (2шт) Подшипник игольчатый (в крышке редуктора) BK 1212- ( 12x18x12 mm) Стопорное кольцо подшипника — 47mm Втулка крышка редуктора — 6,5×9,5×15 Тип трансмиссионного масла — 80W-90 (объем 75 грамм)
Коленвал: Подшипник коленвала — 6304 (52x20x12) (левый и правый одинаковые) Подшипник игольчатый (сепаратор шатуна) — 12*17*13 Сальник стороны вариатора — 30x19x6.5 Сальник стороны генератора — 28x18x7 Гайка коленвала М10 1,25
Поршень 40мм палец 12мм
Трансмиссия: Втулка вариатора — 20×16-49 Ролики вариатора — 19*15,5 Втулка коленвала (за вариатором) — 26×15-5,5 Пружина торкдрайвера — 57*120mm Ролики вариатора (модель до 1998 года) — 16х13мм 8,5 грамм (обычный хондовский размер) Ремень вариатора (модель до 1998 года) — 804х17,5mm Колокол сцепления — 107mm Втулка полумесяца — 20*16*26
Ходовая: Подшипник переднего колеса — 6202 (15х35х11) (2шт) Гайка заднего колеса — М18 1,25 Сальник передней вилки — 26×35,5×37,7
Общее устройство скутера
Любой владелец скутера должен знать, как устроено его транспортное средство, ведь без таких знаний не только нельзя узнать причину неисправности, но и устранить её
Практически вся техника, неважно в какой стране или на каком заводе она была произведена, отличается одинаковой схемой устройства скутера, поэтому изучив и починив один мопед, вы без труда сможете устранить неполадки в любом другом
Скутеры по праву считаются одни из самых экономичных и неприхотливых средств передвижения. Простота в эксплуатации, небольшая мощность двигателя и удивительная проходимость сделали скутеры одним из самых популярных видов техники.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Для чего используют регулятор напряжения?
Реле-регулятор стабилизирует напряжение генератора скутера на нужном уровне, не позволяя ему повышать или снижать показатель больше или меньше нормы. Это не даёт скачкам бортового напряжения выйти за установленные пределы (в зависимости от бортов это 12-14 В) и испортить работу потребителей, ресурс которых рассчитан не более чем 13 В.
То есть эта деталь берет на себя импульсы, возникающие при работе скутера (включение фар, кнопка стартера) и переводит на себя образующийся тепловой удар. При этом все тепло, которое могло бы оседать на контактах, генерируется в нем и выводится через прибор.
Производители мопедов устанавливают на скутеры реле зарядки с разными параметрами и подбирают их для каждого индивидуально. В зависимости от схемы регулятора отличаются и разъёмы. У китайских моделей обычно 5 клемм (папа), у японских ― 4.
Принцип работы электроклапана карбюратора скутера
Когда двигатель холодный заслонка с иглой золотника 6 поднята максимально вверх (открыта). Игла открывает канал подачи топлива, а заслонка открывает отверстие подачи воздуха. При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель через канал А, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе. После того как двигатель запустился, но еще не прогрелся ему все еще нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор — бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель.
При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель 2 разогревает привод 3. По мере прогрева двигателя и привода шток постепенно выдвигается на 3 … 4 мм и через толкатель 5 приводит в движение заслонку. Таким образом, двигатель прогревается вместе с термоэлектроклапаном, золотник с иглой опускается и перекрывает каналы воздуха и топлива, и смесь постепенно обедняется. Через 3 … 5 минут заслонка закрывается полностью и степень обогащения смеси на горячем двигателе регулируется только системой холостого хода карбюратора.
При остановке двигателя прекращается нагрев клапана, привод заслонки остывает (порошок сжимается) и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.
Недостатком обогатителя такого типа является то, что он функционирует отдельно от двигателя. Например, очень часто, особенно в теплую погоду, пока двигатель еще горячий и ему еще ненужно обогащать смесь, термоэлемент уже остывает. Мы заводим двигатель и он получает богатую смесь.
Принцип работы пускового обогатителя второго типа (с мембраной)
В холодном состоянии клапан открыт. После запуска двигателя, в коллекторе возникает разряжение и через термоклапан подается к мембране. В результате низкого давления мембрана подымается вверх и открывает канал дополнительной подачи воздуха. По мере прогрева головки цилиндра клапан закрывается и заслонка с иглой под действием пружины опускается, перекрывая дополнительную подачу топлива.
При таком принципе построения сохраняется связь с фактической температурой двигателя, и дозировка топлива осуществляется более правильно.
Назначение и принцип действия карбюратора
Карбюратор представляет собой важный узел двигателя внутреннего сгорания, отвечающий за приготовление топливовоздушной смеси и ее подачу в рабочий цилиндр в необходимом соотношении. Двигатель скутера с неотрегулированным карбюратором не может нормально функционировать. От правильности настройки устройства питания двигателя зависит стабильность оборотов, развиваемая мотором мощность, потребление бензина, реакция на поворот ручки газа, а также легкость запуска в холодное время года.
Важный узел двигателя внутреннего сгорания представляет собой карбюратор
Данный узел отвечает за подготовку воздушно-бензиновой смеси, концентрация компонентов которой влияет на характер работы силовой установки. Стандартным соотношением считается пропорция 1:15. Обеднение смеси до соотношения 1:13 обеспечивает стабильную работу двигателя на холостом ходу. Иногда также возникает необходимость обогатить смесь, выдержав пропорцию 1:17.
Благодаря правильно настроенному карбюратору обеспечивается легкий и быстрый запуск двигателя транспортного средства, а также стабильная работа мотора, независимо от температуры окружающей среды. Любой карбюратор оснащен жиклерами с калиброванными отверстиями, поплавковой камерой, иглой, регулирующей сечение топливного канала, а также специальными регулировочными винтами.
Процесс настройки предусматривает вращение специально винта в направлении часовой стрелки или в обратную сторону, что вызывает, соответственно, обогащение или обеднение рабочей смеси. Регулировочные мероприятия выполняются на прогревшемся моторе. При этом, карбюраторный узел должен быть предварительно тщательно промыт и очищен от засорений.
Мануалы к скутерам
или скутеры и как с ними бороться.
Honda Common Service Manual pdf Общее руководство по эксплуатации и обслуживанию движков Honda для мотоциклов, скутеров и ATV. 1988 год и качество скана ниже среднего
Honda Dio & Tact doc, pdf брошюрой Скутеры Honda Dio & Tact – Устройство, техничеcкое обслуживание, ремонт
Honda Lead набор gif’ов Скутер Honda Lead – Устройство, техническое обслуживание, ремонт
Honda Monkey Z50A набор gif’ов Руководство по сервисному обслуживанию Honda Monkey Z50A
Электрика Honda DIO gif
Электрика Honda Takty tiff
Электрика Honda Lead gif
Коммутатор Honda Dio Fit gif
Коммутатор Honda Dio AF18, AF27, AF34 и других кроме Dio Fit gif
Suzuki Sepia tiff Скутеры Suzuki Sepia – Устройство, техничеcкое обслуживание, ремонт
Yamaha Cute tiff Инструкция пользователя Yamaha Cute
Yamaha Vino 49cc pdf Руководство по обслуживанию Yamaha Vino 49сс
Yamaha Cygnus XC125 набор gif’ов Руководство по сервисному обслуживанию Yamaha Cygnus XC125
Yamaha T-Max-XP500 5GJ pdf Руководство для владельца Yamaha T-Max-XP500 5GJ
Yamaha Jog tiff Скутеры Yamaha Jog – Устройство, техничеcкое обслуживание, ремонт
Yamaha AEROX YQ50 pdf Руководство по сервисному обслуживанию Yamaha AEROX YQ50
Yamaha BW’s pdf Руководство по сервисному обслуживанию Yamaha BW’s
Yamaha Axis 100 pdf Руководство по сервисному обслуживанию Yamaha Axis 100
Yamaha Majesty YP125-150 pdf Руководство по сервисному обслуживанию Yamaha Majesty YP125-150 2001
Электрика Yamaha jpeg Схема электрооборудования скутеров Yamaha Cygnus-125, Beluga-125, Riva-125
Peugeot набор jpeg’ов Руководство по эксплуатации и техническому обслуживанию Peugeot Looxor, Speedfight, Trekker, Vivacity
Peugeot 103 pdf Руководство по эксплуатации и техническому обслуживанию Peugeot 103
Daeliim S-Five pdf Руководство по сервисному обслуживанию Daeliim S-Five
Aprilia Leonardo swf Руководство по эксплуатации и техническому обслуживанию Aprilia Leonardo
Gilera Runner 50 DD pdf Руководство по эксплуатации и техническому обслуживанию Gilera Runner 50 DD
Piaggio Hiper Pro pdf Руководство по сервисному обслуживанию и ремонту двигателей Piaggio 50 HiperPro
Reggy pdf Инструкции по эксплуатации скутеров Reggy. Кучкой для моделей RG50S1001, RG50S1201, RG50M1401, RG125S1202, RG50M1601, RG110M5500, RG43S2101 – RG43S2109
Honling pdf Ремонт и обслуживание скутеров Хонлинг
Китайцы 2Т pdf Руководство по ремонту и обслуживанию двухтактного скутера на примере Baltmotors Joy-S
Китайцы 4Т pdf Руководство по обслуживанию и ремонту четырёхтактного скутера на примере Baltmotors Joy-R
Поршни для китайцев 4Т pdf Руководство по установке поршневых для китайских скутеров с четырехтактным двигателем 139 QMB
Электрика Sinski pdf Схема электрооборудования скутера Sinski XSJ50QT-4D
Exhaust Calculator Exhaust Calculator – Программа для расчета резонаторов глушителей двухтактных двигателей
Как проверить РР мультиметром на мопеде?
Проверку реле-регулятора на китайском скутере проводят с применением мультиметра с функцией вольтмерта. Для этой цели обычно применяют простой DT-830 (или аналог). Диагностику и замер напряжения на выходе лучше проводить на снятом приборе.
Алгоритм проверки:
- Нужно открутить обтекатель с центральной фазой и найти на раме прибор с 4 проводами: красным, зеленым, желтым и белым.
- Затем завести скутер и на холостом ходу проверить напряжение: замерить его между зеленым и красным проводом, выставив мультиметр на предельное значение 20 В.
- Если на дисплее мультиметра показана цифра 14,6-14,8 В ― это норма. Для стабилизаторов на китайских мопедах это рабочее штатное напряжение. Если же на холостом ходу мультиметр показывает значение 15-16 В ― это высокий показатель напряжения. Это говорит о неисправности реле-регулятора.
- Затем нужно проверить напряжение, поступающее на осветительные лампы. На центральную лампу ближнего (дальнего) света подаётся переменное напряжение, поэтому мультиметр следует перевести в режим измерения переменного тока с параметром 20 В.
- Далее замеряем напряжение между зеленым и желтым проводом (зеленый ― общая электросеть мопеда). Если мультиметр показывает напряжение сети до 12 В, значит электроприборы работают без дополнительной нагрузки.
- Если же на холостом ходу это значение 16 В и выше, а при резком увеличении оборотов двигателя подскакивает до 25 В ― прибор не стабилизирует напряжение и, следовательно, не работает. При таких показаниях прибор нужно заменить на новый.
С применением мультиметра проводят проверку реле-регулятора на китайском скутере
Для того чтобы сделать измерение, нужно:
- переключить прибор в режим «КилоОм» и снять регулятор;
- затем поставить щупы на первую пару выводов (АВ). Тестер должен показывать значение не более 18 кОм;
- после этого меняем положение щупов на выводах в обратном направлении (ВА) и замеряем напряжение еще раз ― на приборе стрелка должна показывать 0;
- затем устанавливаем щупы на следующую пару выводов (СД) и замеряем показания на этой паре;
- меняем местами щупы (ДС) и замеряем показатель повторно;
- остальные замеры не имеют контакта и не проверяются. Показатель при их проверке должен быть нулевой.
Таким способом проверяются регуляторы на популярных японских моделях с малым объёмом двигателя таких брендов, как Honda (Leard, Dio, Tact), Suzuki, Yamaha.
Заменить неисправный реле-регулятор на скутере не составит труда
