Изучаем шкив коленвала, чтобы двигатель работал безукоризненно

Причины демонтажа коленвала

Демонтаж коленчатого вала на ВАЗ-2114 может потребоваться в следующих случаях:

• Причиной находящейся на первом месте чаще всего является замена ремня ГРМ и иных работ, которые так или иначе связаны с газораспределительным механизмом. Работы следует выполнять согласно регламенту, либо при выходе из строя механизма.
• Ещё одной причиной демонтажа являются выход из строя сальников коленвала. Меняются они тогда, когда возникают подтёки масла в местах их установки.

Крепление шкива

На всех без исключения автомобилях ВАЗ-2114 шкив коленчатого вала фиксируется при помощи массивного болта, при снятии которого могут возникнуть проблемы.

Хорошо для фиксации подходит накидной изогнутый ключ.

• В первую очередь это связано с его расположением, так как правильно и надёжно закрепить ключ, либо торцевую головку трудно.
• Во-вторых, даже если ключ вам удалось расположить правильно, для его демонтажа придётся приложить максимум усилий. Это связано с тем, что на заводе его закручивают максимально сильно, чтобы избежать фактов самостоятельной раскрутки. Также не с лучшей стороны для его выкручивания может стать правая резьба, которая за время эксплуатации только завинчивала шкив сильнее и прикипание детали.

Инструмент для выполнения работ

Для того, чтобы выполнить работы было легче, необходимо подготовить следующий инструмент:

• Домкрат.
• Противооткатные упоры.
• Монтировку и отвертки с плоским жалом.
• Набор ключей.
• Торцевые головки и удлинитель.

Рекомендуем: Что такое Вебасто: назначение, устройство, принцип работы

Подобные работы лучше всего проводить на подъёмнике, либо смотровой яме.

Применение шкивов

Клиновые приводы – одни из самых широко используемых в самых различных механизмах и устройствах с высоким крутящим моментом и угловой скоростью. Прежде всего- это двигатели внутреннего сгорания. Кроме того, клиноременные пары применяются в таких областях, как:

• вентиляторы и кондиционеры;
• компрессорные установки, как поршневых, так и винтовых;
• транспортные системы зданий: лифты, эскалаторы, травелаторы;
• сельхозмашины;
• дорожно-строительная техника;
• горные машины;
• промышленные технологические установки;
• станки;
• бытовая техника;
• ручной электроинструмент;

и во многих других отраслях.

Зубчатые передачи используются в тех случаях, когда требуется передать значительный крутящий момент без пробуксовок. Зубчатоременной привод не требует сильного натяжения для хорошего сцепления. Он дает существенно меньшую радиальную нагрузку на ось, чем другие ременные передачи.

Применяются такие приводы в:

• автомобильных моторах, для механизма газораспределения;
• силовых приводах станков и промышленных механизмов;
• в технологических установках пищевой, фармацевтической, химической отрасли.

Поликлиновые шкивы отлично справляются в так называемых серпантинных передачах, когда один привод снабжает энергией вращения много потребителей, и при этом следует по весьма извилистой траектории. Поликлиновые передачи позволяют передавать значительные моменты и достигать больших оборотов без увеличения габаритов.

Их используют как в тяжелом машиностроении, так и в производстве бытовой техники.

Вариаторные приводные колеса применяются везде, где необходимо без остановки вращения и снятия нагрузки плавно изменять обороты и крутящий момент. Они популярны в таких сферах, как:

• трансмиссии автомобилей, мотоциклов, другого колесного транспорта;
• конвейеры;
• точные станки для обработки металла, дерева и других материалов;
• сельхозмашины.

Современный вариатор превосходит по своим эксплуатационным характеристикам и ручные, и гидравлические трансмиссии.

Плоскоременные приводы используются там, где требуется передать вращение на значительные расстояния (до 7-9 м) и погасить удары, толчки и другие динамические нагрузки, передаваемые от ведущего вала к ведомому (или в обратном направлении). Они применяются:

• в прессовом и другом кузнечном оборудовании;
• в приводах лесопилок;
• в технологическом оборудовании текстильной промышленности;
• в мощных центробежных насосах.

Круглоременные приводы используются для малонагруженных передач в точных приборах, бытовой электронике и технике.

Они также легко перекрещиваются и, при посредстве дополнительных пассивных шкивов позволяют связывать ведомый и ведущий валы, находящиеся в разных плоскостях и под углом друг к другу, а также изменять направление вращения.

Зачем нужно скручивать шкив коленвала?

Демонтаж шкива коленвала выполняется по разным причинам.

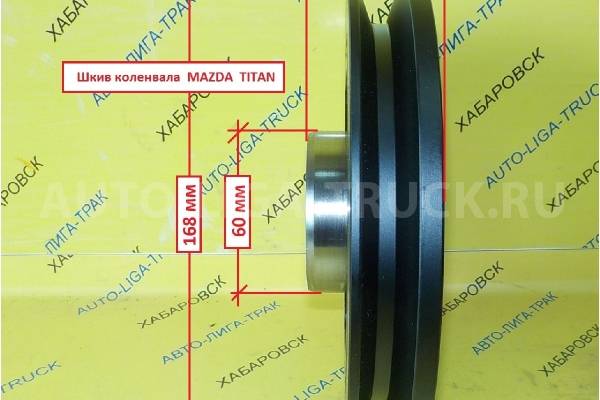

Шкив коленчатого вала

Чаще всего его приходится снимать при замене ремня ГРМ или замене уплотнительных сальников коленвала. Обычно ремень меняется либо согласно регламенту, либо с выявлением дефектов, требующих его замены. Сальники меняются при возникновении масляных подтеков из-за износа изделий.

На ВАЗ 2114 шкив коленвала крепится с помощью болта. Во время снятия возникает проблема при откручивании крепежного болта. Во-первых, к нему неудобно добираться. Во-вторых, на заводе его всегда очень сильно закручивают, чтобы он не открутился в дороге. Если крепежный элемент открутится во время движения, это может привести к дорогостоящему ремонту. Во время эксплуатации благодаря правой резьбе затяжка усиливается. Кроме того, имеет место коксование и прикипание детали. Таким образом, иногда болт очень тяжело сорвать.

Инструменты

Для успешного выполнения демонтажа шкива коленвала ВАЗ 2114 и замены расходников следует приготовить следующие инструменты:

• стандартный набор ключей;
• домкрат;
• опору или пенек;
• торцевую головку;
• удлинитель;
• съемник для шкива;
• монтировку, отвертки.

Работы удобнее проводить на подъемнике или канаве для осмотра.

Этапы работы

Для того чтобы снять шкив коленвала на ВАЗ 2114, нужно демонтировать некоторые детали и узлы. Весь процесс снятия диска коленчатого вала состоит из следующих шагов:

1. Сначала для демонтажа ремня генератора нужно выкрутить стопорный болт и ослабить болт натяжения.
2. Далее необходимо поднять перед машины и демонтировать правое переднее колесо.
3. В верхней части моторного отсека ВАЗ 2114 следует снять воздушный фильтр, грязевой щиток мотора.
4. Далее снимаем ремень генератора.
5. Чтобы зафиксировать маховик от проворачивания, нужно открыть заглушку с боковой стороны сцепления ВАЗ 2114. Затем вставить отвертку или монтировку в открывшийся проем между зубьями маховика.

   Фиксируем маховик и откручиваем болт

6. Далее переходим к откручиванию крепления. Чтобы легче было открутить, нужно на резьбовое соединение нанести специальные жидкости, которые разъедают коррозию. Для этого подойдет специальная смазка WD, тормозная жидкость, уксусная эссенция.
7. Затем накидывается головка ключа и с помощью рычага проворачивается против хода часовой стрелки так, чтобы сорвать болт со своего первоначального положения.

   Надеваем головку на болт

8. Если открутить крепежный элемент руками не удалось, можно воспользоваться стартером.

   Откручиваем болт крепления

9. Упереть рычаг, идущий от головки, в лонжерон или в пол по ходу движения вала, а затем провернуть стартер несколько раз, придав коленчатому валу импульс вращения.
10. Открутив крепежный элемент, нужно снять шкив коленвала. Он удерживается шпонкой и так просто его трудно снять. Можно воспользоваться специальным приспособлением с лапками, которые охватывают края диска.
11. При отсутствии съемника можно воспользоваться монтировками или отвертками, вставив их между коленвалом и шкивом с каждой стороны, постепенно сдвигая снимаемую деталь от вала. Точку прикосновения следует выбирать ближе к коленчатому валу.
12. Перед снятием диска желательно обстучать деревянным молотком, чтобы избежать возможного перекоса. Демонтировать деталь следует аккуратно, чтобы не повредить шпонку и паз.

Черт.10

— расчетная ширина канавки шкива, — глубина канавки над расчетной шириной, — расчетный диаметр шкива, — глубина канавки ниже расчетной ширины, — расстояние между осями канавок, — расстояние между осью крайней канавки и ближайшим торцом шкива, — угол канавки шкива, — наружный диаметр шкива, — радиус закругления верхней кромки канавки шкива, — ширина шкива.

Черт.10

Таблица 2

Размеры, мм
		для угла канавки
Сечение ремня				Но мин.	Пред. откл.	Номин.	Пред. откл.		34°	36°	38°	40°
Z	8,5	2,5	7,0	12,0	±0,3	8,0	±1,0	0,5	50-71	80-100	112-160	180
А	11,0	3,3	8,7	15,0	±0,3	10,0	+2,0	1,0	75-112	125-160	180-400	450
-1,0
В	14,0	4,2	10,8	19,0	±0,4	12,5	+2,0	1,0	125-160	180-224	250-500	560
-1,0
С	19,0	5,7	14,3	25,5	±0,5	17,0	+2,0	1,5	—	200-315	355-630	710
-1,0
D	27,0	8,1	19,9	37,0	±0,6	24,0	+3,0	2,0	—	315-450	500-900	1000
-1,0
Е	32,0	9,6	23,4	44,5	±0,7	29,0	+4,0	2,0	—	500-560	630-1120	1250
-1,0
ЕО	42,0	12,5	30,5	58,0	±0,8	38,0	+5,0	2,5	—	—	800-1400	1600
-1,0

2.5. Ширину шкива вычисляют по формуле

, (1)

где — число ремней в передаче. Наружный диаметр шкива вычисляют по формуле

. (2)

2.6. Схема построения условного обозначения шкивов приведена в приложении.

2.7. Шкивы должны быть изготовлены из материалов, обеспечивающих выполнение требуемых размеров и работу шкивов в условиях эксплуатации (наличие механических усилий, нагрев, истирание).

2.8. Отливки шкивов не должны иметь дефектов, ухудшающих их внешний вид. На поверхности отливок, подвергающихся механической обработке, допускаются дефекты по ГОСТ 19200-80 в пределах припуска на механическую обработку.

2.9. Допускаемое отклонение от номинального значения расчетного диаметра шкивов h11 по ГОСТ 25347-82, ГОСТ 25348-82.

2.10. Предельные отклонения угла канавки шкивов, обработанных резанием, должны быть не более: ±1° — шкивов для ремней сечений Z, А, В. ± — шкивов для ремней сечений С, D, Е, ЕО.

2.11. Предельные отклонения угла конусного отверстия — ± по ГОСТ 8908-81.

2.12. Предельные отклонения размеров необрабатываемых поверхностей для шкивов: из чугуна и стали — по 7-му классу точности ГОСТ 26645-85; из других материалов с расчетным диаметром: до 500 мм — по 16-му квалитету ГОСТ 25347-82;

св. 500 мм — по 15-му квалитету ГОСТ 25347-82, ГОСТ 25348-82.

2.13. Допуск биения конусной рабочей поверхности канавки шкива в заданном направлении на каждые 100 мм расчетного диаметра относительно оси должен быть не более: 0,20 мм — при частоте вращения шкива до 8 с; 0,15 мм — при частоте вращения шкива св. 8 с до 16 с; 0,10 мм — при частоте вращения шкива св. 16 с

2.14. Допуск радиального биения поверхности наружного диаметра относительно оси посадочного отверстия — по 9-й степени точности по ГОСТ 24643-81 при контроле расчетного диаметра методом А. Радиальное биение наружного диаметра при контроле расчетного диаметра методом Б по ГОСТ 25069-81.

2.15. Допуск цилиндричности наружных диаметров — по 8-й степени точности по ГОСТ 24643-81.

2.16. Каждый шкив, работающий со скоростью свыше 5 м/с, должен быть сбалансирован. Нормы точности статической балансировки приведены в табл.3.

Таблица 3

Окружная скорость шкива, м/с	Допустимый дисбаланс, г·м
От 5 до 10	6
Св. 10 » 15	3
» 15 » 20	2
» 20 » 30	1

2.17. Допуск торцового биения обода и ступицы относительной оси посадочного отверстия должен быть не грубее 10-й степени точности по ГОСТ 24643-81.

2.18. Концы валов для шкивов с цилиндрическим отверстием — по ГОСТ 12080-66; с коническим отверстием — по ГОСТ 12081-72; предельное отклонение диаметра ступицы по Н9.

2.19. Неуказанные предельные отклонения размеров обрабатываемых поверхностей: Н14; h14; ±.

2.20. Значение параметра шероховатости по ГОСТ 2789-73 рабочих поверхностей канавок шкива должно быть не более 2,5 мкм.

2.21. В шкивах со спицами ось шпоночного паза должна совпадать с продольной осью спицы.

2.22. Средний ресурс шкивов в эксплуатации для среднего режима работы устанавливается не менее 63000 ч до капитального ремонта, установленный ресурс — не менее 30000 ч до капитального ремонта.

2.23. Нерабочие поверхности металлических шкивов должны быть окрашены по ГОСТ 9.032-74 и ГОСТ 12.4.026-76.

2.24. Маркировка шкива На нерабочей поверхности каждого шкива должны быть четко нанесены краской: условное обозначение сечения ремня, расчетный диаметр, диаметр посадочного отверстия, марка материала и обозначение стандарта.

2.25. Маркировка тары — по ГОСТ 14192-77, при этом на ящике дополнительно указывают: условное обозначение шкива; число шкивов; дату упаковки.

2.26. Шкивы должны быть упакованы в ящики по ГОСТ 2991-85 или обрешетки по ГОСТ 12082-82. Консервация обработанных рабочих поверхностей — по ГОСТ 9.014-78. Срок действия консервации — 2 года.

Как снять шкив коленвала и не разлюбить свой автомобиль

Каждый второй автолюбитель, который старается проводить ремонт своего любимого четырёхколёсного друга своими руками, сталкивался с проблемой, как снять шкив коленвала.

После прочтения инструкции в руководстве по техническому обслуживанию и ремонту, на первый взгляд, процедура не кажется сложной, однако, при первой попытке открутить злосчастный болт, оказывается, что сделать это не так уж просто. Совершенно непонятно, как зафиксировать коленчатый вал, чтобы он не вращался.

Другая проблема – откуда лучше подобраться к заветному болту. Немало хлопот доставляет снятие шкива коленвала из-за сильной затяжки. Велика вероятность повредить много деталей моторного отсека или лакокрасочное покрытие кузова.

Проблема заключается в том, что болт шкива коленвала (или гайка, в зависимости от модели) при установке закручивается с большим усилием. Делается это для того, чтобы он самопроизвольно не раскрутился, так как в случае отвинчивания не избежать серьёзных поломок и дорогостоящего ремонта. Степень затяжки постепенно увеличивается при работе мотора и усугубляется залипанием, коксованием, коррозией.

В действительности весь процесс демонтирования может занять 10-15 минут, но необходимо знать и использовать некоторые приёмы. В разных моделях моторов для закрепления шкива используют либо болт, либо гайку. Следует рассмотреть каждый из вариантов.

Как открутить болт шкива коленвала?

Откручивание шкива коленвала

Болт, удерживающий шкив, преобладает у моторов в автомобилях с передним приводом, когда блок расположен перпендикулярно оси автомобиля. В этом случае повозиться придётся больше, так как подобраться к болту сложнее. Для работы следует подготовить:

• домкрат;
• «козелок» (пенёк);
• торцовую головку по размеру болта с удлинителем и рычагом;
• набор автомобильных инструментов.

В поисках ответа на вопрос о том, как снять шкив коленвала, многие автолюбители начинают искать возможность сделать это без предварительной подготовки. По определению, такие попытки удачными быть не могут.

Для того, чтобы правильно извлечь шкив, необходимо проделать следующие манипуляции:

• правая передняя часть автомобиля поднимается, снимается колесо;
• автомобиль устанавливается на «козелок»;
• сверху со стороны капота снимаются все детали, препятствующие доступу: воздушный фильтр и грязезащитный щиток мотора;
• снимается ремень генератора;
• для фиксации коленчатого вала открывается заглушка на блоке сцепления и в образовавшееся окно вставляется монтировка для заклинивания зубьев маховика;
• под колёсной аркой на болт шкива надевается головка с удлинителем и рычагом;
• болт откручивается против часовой стрелки.

В подавляющем большинстве случаев болт удаётся открутить. Если он не поддаётся, то можно добавить длину рычага. Если и это не помогло, то следует воспользоваться помощью стартера так, как это описано для гайки шкива в «классике».

Снимаем шкив используя народно-автомобильный опыт

Любое резьбовое соединение, даже при условии сильной затяжки. можно раскрутить с меньшими усилиями, если воспользоваться некоторыми народно-автомобильными хитростями. Проблема как открутить шкив коленвала перестаёт быть таковой, если заблаговременно смочить головку болта или гайку специальным маслом типа «WD», уксусом или тормозной жидкостью. Иногда помогают несильные постукивания по граням гайки.

Отвинчивание болта или гайки далеко не всегда решает проблему, так как шкив достаточно прочно удерживается на валу. Снять шкив можно с помощью обычной монтировки, аккуратно поддевая его с разных сторон

Важно, чтобы точка приложения усилия была как можно ближе к валу. Для безнадёжных случаев необходимо использовать съемник шкива коленвала. Это специальное устройство, представляющее собой шпильку с гайкой, на которой прикреплены 2-3 захвата

Концы захватов закрепляются за края шкива, а в центр вала упирается конец шпильки. Закручивая её по часовой стрелке можно добиться постепенного стягивания шкива с вала

Это специальное устройство, представляющее собой шпильку с гайкой, на которой прикреплены 2-3 захвата. Концы захватов закрепляются за края шкива, а в центр вала упирается конец шпильки. Закручивая её по часовой стрелке можно добиться постепенного стягивания шкива с вала.

Не следует быть уверенным в том, что во всех без исключения автомобилях коленвал вращается по часовой стрелке.

К примеру, в некоторых автомобилях Honda коленчатый вал вращается против часовой стрелки. Из этого следует, что резьба на гайке (болте) шкива будет левой.

Шкив коленвала ВАЗ 2110 (фото)

ВАЗовские двигатели имеют две, несколько отличающиеся модификации гасителя крутильных колебаний и ступиц коленвала, проще говоря – шкива. На ВАЗ 2110 шкив коленвала может быть выполнен как блок, а также иметь разделенную систему со ступицей — демпфер.

Чугунный шкив коленвала

Когда только начиналось производство «десятки», «гаситель» колебаний коленвала был единым целым, при этом закреплялся лишь одним центральным болтом. Вместе с инжекторным ВАЗ 2110 появился демпфер. Он прикреплен к ступице болтами.

Назначение

Шкив коленвала предназначен для того, чтобы:

• уменьшать амплитуду колебания коленвала, когда он резонирует. Собственно, для этой же цели народные умельцы делают облегченный коленчатый вал;
• снижать шум от работы двигателя;
• вращать механизмы, участвующие в работе двигателя. Совершается это с помощью шестерни и ременной передачи;
• демпфер также передает импульсы, соответствующие числу оборотов коленвала на бортовой компьютер.

Возможные неисправности

Снятие, а в случае необходимости — замена шкива может потребоваться в таких случаях:

1. Если провернулась ступица. Нужно сказать, что чаще всего это происходит из-за предыдущего неумелого ремонта. Дело в том, что у ВАЗ 2110 в посадочном месте для демпфера имеется фиксирующая втулка, запрессованная в шестерню. Она имеет свойство выпадать из шестерни, отчего ступица проворачивается;
2. Из-под переднего сальника коленчатого вала «погнало» масло;
3. Облегченный коленвал начал сильно резонировать;
4. Шкив старого образца или демпфер болтается;
5. Разбилось посадочное место демпфера. При такой поломке нужна замена, причем, желательно — вместе с шестерней коленчатого вала;
6. Если необходимо снять коленвал — для ремонта, замены вкладышей, полуколец, его переделки в облегченный и т.п.

Демонтаж демпфера

На ВАЗ 2110 снятие демпфера производится в такой последовательности:

1. Отсоединяем «массу» от АКБ;
2. Снимаем вентилятор радиатора и гидромуфту;
3. Ослабив болты, крепящие шкив вентилятора, снимаем ремень;
4. Желательно снять радиатор, но если он не мешает, можно оставить, защитив его от повреждения со стороны подкапотного пространства листом фанеры или картона;
5. Снимаем шкив с вентилятора радиатора;
6. Получаем доступ к демпферу, отвинчиваем болты, демонтируем его;
7. Снимая ступицу, необходимо зафиксировать ее от проворачивания (для чего существует специальный инструмент).

Далее действуем в зависимости от цели разбора. Если нужна только замена демпфера, производим ее и собираем все в обратной последовательности.

Следует знать, что замена вкладышей на ВАЗ 2110 может быть произведена как со снятием коленвала, так и без его демонтажа. Но для этого нужно специальное приспособление, к тому же, такую работу лучше поручить опытному мастеру – мотористу.

Если демонтаж коленвала произведен с целью замены вкладышей или полуколец, то продолжаем:

8. Снимаем облегченный или обычный коленчатый вал;9. Производим снятие полуколец;10. Оцениваем состояние вкладышей, и если им замена пока не нужна, то обязательно, снимая, производим маркировку каждого из них;11. Но, к сожалению, как бы бережно владелец не относился к своему ВАЗ 2110, рано или поздно для вкладышей приходит время физического износа – им нужна замена.

Следует знать:

• для ВАЗ 2110 выпускаются четыре ремонтных комплекта вкладышей. Покупать их нужно только комплектом, и только – в строгой последовательности размеров. Иногда, правда, возможны ситуации, когда приходится приобретать их «через размер» ;
• таким образом, коленчатый вал служит только на протяжении четырех (а бывает – даже трех) капремонтов;
• замена вкладышей не может происходить без шлифовки коленвала. Единственное исключение – если происходит его замена на новый. Заодно, опытный мастер может превратить коленчатый вал, в облегченный.

Но если замена шкива коленчатого вала – дело не такое уж сложное, по силам практически любому домашнему умельцу, то шлифовку, тюнинг коленвала следует поручать только опытным мотористам.

При обратной сборке учтите, что паз на ступице нужно непременно совместить с сегментной шпонкой. Кроме того, для болта, крепящего ступицу, нужен динамометрический ключ. Момент его затягивания должен составлять 400 Н/м.

Демонтаж «единого» шкива (старого образца)

Собственно, снятие и обратный монтаж шкива старого образца не имеет особых отличий, кроме того, что снимается он проще. Достаточно открутить всего один центральный болт и поддеть шкив двумя отвертками.

Установка китайского двигателя на мотоблок Урал

Приветствую уважаемых форумчан. Здесь есть где то похожая тема, точнее она вообще о Уралах, и в ней тема замены двигателя затронута без каких либо конкретных примеров (кроме пожалуй нескольких роликов в ютюбе, где без деталей и с рекламой кратко освещается конкретная установка). Суть я почерпнул в ней, но некоторые детали так и остались под вопросом. Здесь же буду излагать свой опыт по установке, не без вашей конечно помощи. На данный момент имеется мотоблок Урал с почти нерабочим двигателем EVP/

Куплен одноступенчатый понижающий редуктор для двигателей с валом 19,05мм

Заказан бензиновый 4-тактный двигатель Green Field GF-170FE (именно с электростартером, таково требование отца, т.к. рассчитывается что мотоблок будет использоваться с тележкой для поездок за травой кроликам)))

Теперь дело осталось за шкивом на редуктор и ремнями. Но ремни буду покупать после установки двигателя, благо в городе есть завод по производству резинотехнических изделий УЗЭМИК и фирменный магазин при нем, ремни подобрать будет не проблема. Со шкивом не совсем понятно. Родной шкив от Урала имеет посадочное на вал 32мм. Вал нового редуктора 15мм. Сделать проставку не сложно. Но… Нашел на этом форуме паспорт к мотоблоку Урал, кто то из форумчан отсканировал, за что ему большое спасибо. Так вот, обороты вала редуктора на 1 скорости около 300об/мин, на 2 600об/мин. Обороты китайского двигателя до 3600об/мин, с новым редуктором 1800об/мин, т.е. где то в 3-6 раз больше необходимого (при условии что ставить родной шкив от Урала), т.е. шкив тоже менять. Пока варианта два — заказать новый, или подогнать от мотокультиватора Крот, такой

к сожалению на замерил габариты родного шкива, а также не могу найти габариты шкива Крота, так что пока в творческом поиске. Буду очень признателен всем за дельные мысли, или опыт, в данной самоделке. П.С. двигатель в любом случае будет установлен, сделаю подробную инструкцию что и как делал, дабы люди не мучились как я в поиске необходимого материала…

Снятие шкива в автомобиле ВАЗ

Если шкив находится на конце вала, значит, это стандартный мотор автомобиля ВАЗ. Делаем следующее:

1. Лучше всего делать всю работу, используя домкрат. Поэтому необходимо соответствующее место.
2. Сначала нужно подготовить инструмент (торцевой ключ на 16).
3. Готовят 30 сантиметровый отрезок трубы.
4. Рычаг ставят на четвертую передачу.
5. Нужно включить ручник для режима тормоза.
6. Используя ключ с заранее прикрепленной длинной ручкой, окручивают крепление.
7. Если открутить не получилось, нужно попробовать другой метод.

Другой вариант следующий:

1. Рычаг ставится в нейтральную позицию.
2. Снимают насвечники.
3. Устанавливают ключ. Он должен упираться в пол согласно направлению коленвала.
4. Поворотом ключа зажигания делают небольшие импульсы.
5. Гайка должна сорваться. Но она могла засесть плотно, поэтому это не всегда получается.
6. Повторяют попытки, пока гайка не сорвется. Обычно на 4-5 раз получается.
7. Как только гайка сорвется, ее можно выкрутить, используя ключ.

Изучаем шкив коленвала, чтобы двигатель работал безукоризненно

Ни один вал в автомобиле не может работать сам по себе, ему нужны элементы, передающие крутящий момент на другие узлы сложного механизма, и шкив коленвала является одним из таких звеньев в ряде многих передач. Как и со многими другими деталями, с этой также нужно уметь обращаться, вовремя снять, при необходимости заменить.

Где стоит шкив коленвала и как до него добраться?

Когда вы поднимаете крышку капота и бросаете взгляд на двигатель, демпферный шкив коленвала (равно как и обычный) почти незаметен. Его скрывает генератор, однако заглянув вниз, туда, куда тянется ремень, можно увидеть диск, плотно зафиксированный на валу ступицей. Это и есть искомая деталь. Шкивы бывают двух видов, обычные и с демпфером, причем последний вариант отличается наличием внешнего массивного кольца, отделенного от основной части резиновой прокладкой, для снижения вибрации детали. По внешней кромке демпфера нарезаны зубцы, необходимые для работы датчика положения коленчатого вала.

Чтобы снять шкив, необходимо для начала освободить на генераторе стопорный болт, затем ослабить натяжной, с тем, чтобы слегка отпустить ремень и получить возможность его снять. Отсоединяем и бачок с антифризом. Также может мешать ремень гидроусилителя руля, поэтому в стороне от шкива находим и откручиваем болт на 14, создающий натяжение передачи ГУР, после чего снимаем последнюю. Остается финальный шаг, отделяющий нас от успеха, причем самый сложный – открутить еще один-единственный болт, который и фиксирует шкив. Найти крепежный элемент можно, лишь заглянув под машину под правым передним колесом, и, если есть пневматический гайковерт, операция будет выполнена без труда.

Почему трудно снять зубчатый шкив коленчатого вала?

При отсутствии специального инструмента изъять болт, удерживающий зубчатый шкив коленчатого вала, весьма проблематично, поскольку резьба нарезана так, что направление откручивания совпадает с крутящим моментом вала при работающем двигателе. Однако именно в этом и заключается выход из положения. Понадобится всего лишь длинный ключ с головкой на 19 (можно нарастить обрезком трубы), который упирается в землю против вращения вала. Выполняем небольшие подготовительные работы – под передние колеса подкладываем клинья, а на катушке зажигания отсоединяем разъем. Зачем? Для использования стартера в качестве механического усилия, прилагаемого к болту.

Итак, мы сделали все, чтобы автомобиль случайно не завелся и не стронулся с места, теперь всех присутствующих просим отойти подальше, а сами забираемся в кабину (не оставляйте ноги высунутыми наружу) и резко, но кратковременно, поворачиваем ключ зажигания на старт. При неудачной попытке не отчаиваемся и повторяем. Обычно со второго раза, реже с 5-6 подхода, болт проворачивается. Теперь можно приступать к следующему мероприятию – сниманию ступицы шкива с вала, учитывая, что сидит она плотно и удерживается шпонкой. Когда понадобится затянуть болт обратно, вам нужно либо приложить много усилий к его затягиванию, либо все-таки найдите к тому времени пневмогайковерт.

Даже если болт шкива коленвала снят, впереди много работы

Итак, вам удалось, наконец, с помощью стартера или пневматического инструмента, снять упрямый болт шкива коленвала. Однако это не значит, что уже через секунду нужная деталь окажется у вас в руках. Дело в том, что ступица сидит на вале очень плотно, кроме того, от случайного соскальзывания ее удерживает шпонка. Идеальный вариант – использовать специальный съемник, можно даже самый дешевый, китайского производства, лапки этого инструмента избавят вас от применения лишних усилий и траты времени. Как вариант, впрыскивается аэрозольная смазка, например, WD-40, после чего ступица шкива коленчатого вала аккуратно раскачивается с тягой на себя.

Снимать шкив надо аккуратно, чтобы не повредить шпоночный паз, иначе деталь будет сидеть неплотно, что приведет к скорому износу ступицы.

Еще один способ, чаще всего применяемый водителями – снять шкив, поддевая его по окружности монтажкой. Если обычная автомобильная слишком велика, используйте мотоциклетные каленые инструменты, Г-образной формы. В любом случае операция потребует много сил, поэтому желательно, чтобы у вас был помощник. Надевать новый шкив лучше, намазав чем-нибудь вязким, например солидолом, место посадки шпонки (ее слегка наклоняем в сторону надвигаемой ступицы), затем обстукиваем шкив молотком через мягкую прокладку из тонкой резины.
