Принципы построения систем охлаждения

Снижение эффективности работы системы охлаждения приводит к увеличению температуры поршней, уменьшению зазоров между поршнем и цилиндром. Тепловые зазоры уменьшаются до нуля. Поршень задевает за стенки цилиндра, образуются задиры, перегретое масло теряет смазочные свойства и масляная плёнка разрывается. Такой режим работы может привести к заклиниванию двигателя. Перегрев сопровождается неравномерным расширением головки блока, болтов крепления, блока двигателя и пр. В дальнейшем разрушение двигателя неизбежно: трещины в головке блока, деформация плоскостей стыка головки и самого блока цилиндров, образуются трещины сёдел клапанов и т.п. — неприятно даже перечислял, всё это, поэтому лучше до этого не доводить!

Система охлаждения двигателя и масла призвана не допустить подобного развития событий, но для того, чтобы система справилась с поставленными задачами, необходимо использовать качественную охлаждающую жидкость (ОЖ). Низкозамерзающие ОЖ называют антифризами — от английского слова «antifreeze». Ранее ОЖ приготовляли на основе водных растворов одноатомных спиртов, гликолей, глицерина и неорганических солей.

В настоящее время предпочтение отдано моноэтиленгликолю — бесцветной сиропообразной жидкости с плотностью примерно 1,112 гсм2 и температурой кипения 198 гр. Задача ОЖ не только охлаждать двигатель, но и не кипеть во всём диапазоне температур работы двигателя и его компонентов, иметь высокую теплоёмкость и теплопроводность, не пениться, не оказывать вредного воздействия на патрубки и уплотнения, обладать смазывающими и антикоррозийными свойствами.

В 70 х годах выпускался антифриз на основе водного раствора моноэтиленгликоля с температурой начала кристаллизации — 40 гр. Он не требовал разбавление водой при добавлении в систему охлаждения. Этот препарат получил название ТОСОЛ — по названию лаборатории «Технология Органического Синтеза». Т.к. название не запатентовано, то ТОСОЛом называют готовый к применению продукт, а «антифризом» — концентрированный раствор (хотя ТОСОЛ тоже антифриз).

Готовые антифризы окрашивают для безопасности и выбирают броские цвета: синий, зелёный, красный. В процессе эксплуатации антифриз теряет полезные свойства — снижаются антикоррозийные свойства, возрастает склонность к пенообразованию. Срок службы отечественных ОЖ от 2 до 5 лет, импортных 5-7 лет.

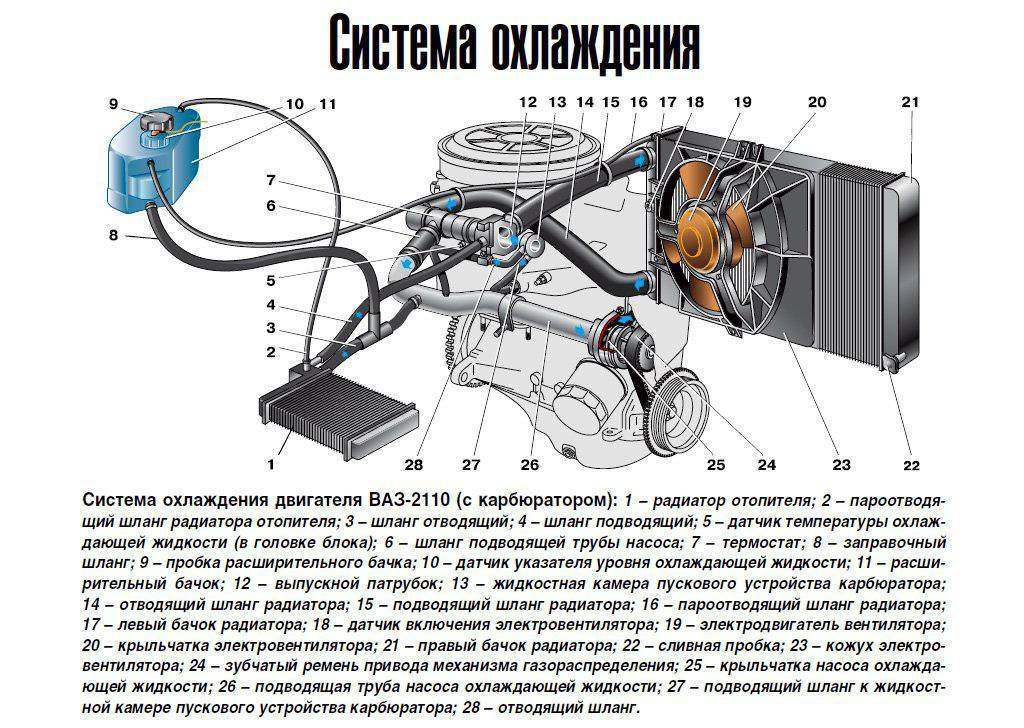

На рисунке, приведённом ниже, изображена схема системы охлаждения автомобиля. Ничего особенного или сложного в системе охлаждения нет и тем не менее…

При пуске двигателя начинает вращаться помпа (водяной насос). Привод помпы может иметь свой шкивок, приводимый во вращение ремнем вспомогательного оборудования или приводиться вращением ремня ГРМ. В системе охлаждения находится крыльчатка, которая вращаясь, приводит в движение охлаждающую жидкость. Для быстрого прогрева двигателя система «закорочена», т.е. термостат закрыт и не пропускает жидкость в радиатор охлаждения. По мере роста температуры охлаждающей жидкости открывается термостат, переводя систему в другое состояние, когда охлаждающая жидкость проходит по длинному пути — через радиатор системы охлаждения (короткий путь перекрыт термостатом). Термостаты имеют различные характеристики открытия. Обычно на кромке нанесена температура открытия. Наверное не стоит объяснять устройство радиатора. В нижней части радиатора установлен датчик включения вентилятора. Если температура охлаждающей жидкости достигнет определённой величины — датчик замкнётся, а т.к. электрически он соединён на разрыв цепи питания электровентилятора, то при замыкании — должен включиться вентилятор системы охлаждения. По мере остывания охлаждающей жидкости — вентилятор выключается, а термостат перекрывает длинный путь на короткий. Всё просто, но не очень…

Такая схема является основой, но жизнь не стоит на месте и различные производители усовершенствуют системы охлаждения. На некоторых автомобилях Вы не найдёте датчика включения вентилятора системы охлаждения, т.к. вентилятор включается от ЭБУ двигателем в зависимости от показаний датчика температуры охлаждающей жидкости

Стоит обратить внимание на ситуацию, при которой при вклинении зажигания — сразу включается вентилятор системы охлаждения. Или неисправен датчик температуры, или повреждены его цепи, или неисправен сам ЭБУ двигателем — он «не видит» температуру двигателя и на всякий случай включает сразу вентилятор

На некоторых ам на пути к отопителю установлены специальные электроклапана, разрешающие или перекрывающие путь охлаждающей жидкости (БМВ, МЕРСЕДЕС). Такие клапана иногда «помогают» системе охлаждения выйти из строя.

Порядок проверки системы охлаждения Лада

1. Проверьте уровень охлаждающей жидкости в расширительном бачке, он должен быть между метками «МИН» и «МАКС». Если тосол приходится периодически доливать, значит система не герметична (проверяем целостность: шлангов, сливных отверстий радиатора, блока цилиндров, мест установки датчиков, корпуса расширительного бачка, насоса и его соединений, радиаторов двигателя и отопителя).

2. Проверяем термостат. Прогреваем двигатель до 85-92С и проверяем нижний отводящий от радиатора шланг радиатора (на схеме №10), если он холодный, значит охлаждающая жидкость циркулирует только по малому кругу, термостат неисправен и его следует заменить.

3. Проверяем циркуляцию тосола в системе охлаждения. Открываем крышку расширительного бачка и следим за поступлением тосола в бачок

Внимание, система охлаждения находится под давлением, а тосол в системе может быть горячим, открывайте крышку расширительного бачка очень аккуратно. Плохая циркуляция тосола указывает на неисправность водяного насоса (помпы), либо система охлаждения забита (необходимо прочистить)

Если не включается вентилятор радиатора двигателя, то следует проверить: предохранитель, дополнительное сопротивление, реле, целостность электрических цепей, датчика температуры и электродвигатель вентилятора (подробней).

Побочным эффектом от работы двигателя внутреннего сгорания является тепло, оно выделяется вследствие горения горючей смеси при взаимодействии с трущимися поверхностями. Если не принимать меры к отводу тепла от сильно нагретых деталей, то весь мотор в скором времени выйдет из строя. Отвод тепла в моторах с «водяным» охлаждением производится посредством охлаждающей жидкости. Циркуляционный насос прогоняет жидкость от блока цилиндров к радиатору. За быстрый прогрев до рабочей температуры отвечает термостат, он разделяет между собой два контура (малый и большой). Разделение контуров служит для быстрого нагрева до рабочей температуры мотора и препятствует перегреву. Для предотвращения закипания жидкости помпа создаёт давление в системе охлаждения. Если всё исправно, то при обычной эксплуатации перегреть силовую установку невозможно даже в летний день. При нахождении стрелки указателя температуры в красной зоне следует немедленно проверить все узлы и механизмы во избежание выхода из строя силовой установки.

Почему индекс автомобиля 111

Индексация, начинающаяся в 1 — говорит о том, что автомобиль более низкого класса, что привычные нам Жигули (2***).

Новый автомобиль изначально задумывался в виде линейки. Помимо привычного нам хэтчбека и седана, задумывалось выпустить и настоящий минивэн! В последствии от этой идеи отказались из-за технологических сложностей. Вместо минивэна был выпущен универсал под индексом. Данная модель была выпущена самой последней из своей серии. Хочется отметить, что изначально дизайнеры создали именно модель хэтчбек 1119. Однако, чтобы не повторять ошибок ВАЗ-2108, маркетологи решили, что первой в серийное производство должен выйти четырехдверный седан.

Основные причины неисправности системы охлаждения Калина

Как уже было сказано выше, система охлаждения ДВС на Калине имеет определенные недоработки, которые при этом можно устранить. На деле, самой проблемной оказалась система охлаждения Калина 1, хотя есть нарекания также на СОД Калина 2.

В любом случае, если имеют место перегревы, завоздушивание системы или не греет печка Лада Калина, доработка данной системы просто необходима. При этом не следует сразу менять термостат Лада Калина на более «горячий» при холодной печке, врезать штуцера и «тройники» для быстрой доработки самой СО и т.п., не разобравшись во всех вопросах.

Владельцы отмечают следующие признаки наличия воздуха в системе охлаждения:

  • печка не дует теплым воздухом на холостых, малых и даже средних оборотах;
  • мотор перегревается, хотя указатель температуры показывает норму;
  • в патрубках ощущается «пустота», нет плотного наполнения;

Как правило, причин образования воздушной пробки несколько, начиная с плохой герметичности в области соединения патрубков и заканчивая проблемами с радиатором охлаждения или радиатором печки. При этом часто многие упускают из виду крышку расширительного бачка.

Обратите внимание, на Калине это слабое звено, клапанный механизм крышки расширительного бачка не отличается надежностью, залипание «всасывающего» клапана вызывает завоздушивание, также неисправности клапана сброса избыточного давления становятся причиной разгерметизации радиаторов. Само собой, крышку лучше поменять

Далее нужно выждать, пока появится ТОСОЛ и поставить трубку на место. Далее нужно прогреть машину до момента открытия термостата, после чего повторить описанные выше действия еще пару раз.

В том случае, если проблемы развоздушиванием и заменой крышки решить не удалось, системе нужна полная диагностика. Если же в рамках диагностики явных неполадок не выявлено, тогда потребуется доработка.

Как доработать систему охлаждения Лады Калина

Традиционно доработка системы охлаждения на Ладе Калина представляет собой установку нового термостата с 6 углублениями, фильтра, через который проходит тосол, и краника печного механизма. Работники СТО также рекомендуют монтировать еще одну помпу. Такой объем работы требует навыков в ремонтных работах и знаний. У обычного водителя их нет.

Поэтому народные умельцы придумали другой способ доработки системы охлаждения. Следуйте пошаговой инструкции:

  1. Охлаждающую систему следует закольцевать шлангом, который заранее был пущен на прогрев дроссельного узла.
  2. Возьмите дополнительный шланг, тройник и достаточное число хомутов, а затем установите соединение с меньшим диаметром. Это поможет развоздушить систему охлаждения и привести ее в чувства.
  3. Воздухоотвод предпочтительно разместить поближе к термостату, в этом поможет приготовленный тройник. Его следует врезать в шланг подвода к радиаторному устройству.
  4. Теперь принимайтесь за обработку второго конца воздухоотводящего компонента, присоедините его к пароотводу, проходящему около штуцера РБ.

Предложенная доработка охлаждающей системы Лада Калины позволит поддерживать температуру при перемещении машины на постоянном уровне от 90 до 95 градусов. На старте печка прогревается до 50 градусов. Насколько затратный такой метод усовершенствования системы охлаждения, подверженной завоздушиванию? При покупке недостающей охлаждающей жидкости, тройников и хомутов, 1 м шланга было потрачено 600 рублей. Те, кто уже испробовал доработку, отмечают ощутимое снижение температуры двигателя, а ведь до этого он нагревался до 100 градусов, а из печного механизма в салон поступал холодный воздух.

Видеоинструкция, как доработать систему охлаждения Лады Калина:

https://youtube.com/watch?v=S1E8IMSIB0U

Система охлаждения двигателя Калина закрытого типа разработана на основе принудительной циркуляции. СОД состоит из различных элементов, в том числе радиатора, вентилятора и термостата. Система отводит тепловую энергию от нагретых деталей мотора за счет антифриза.

Система охлаждения двигателя: СОД Калина и доработка

Сразу отметим, правильная доработка начинается с того, что необходимо несколько изменить распределение потоков антифриза в системе охлаждения ВАЗ-1118 Калина. Это позволит уменьшить интенсивность завоздушивания по причине подклинивания компенсационного клапана крышки расширительного бачка.

Обратите внимание, просто убрать клапан из крышки, как многие предлагают, настоятельно не рекомендуется, так как двигатель может перегреться. Лучше уже тогда в прошивке снизить температуру включения вентилятора до 98 градусов

Еще один способ — врезать в подводящий патрубок радиатора адаптер, куда устанавливается датчик ТМ-108 от ВАЗ 2109, тоже не рекомендуется. Хотя эти способы часто рассматривают на профильных форумах, их предлагают некоторые автовладельцы и гаражные специалисты, опытные мастера советуют все же идти другим путем. Более правильный метод предполагает модернизацию системы охлаждения на Калине как с механическим дросселем, так и электронным.

В общих чертах, необходимо выполнить следующие действия:

  • нужно слить ОЖ, после чего поставить заглушку в патрубок, который соединяет большой круг охлаждения и расширительный бачок;
  • далее свободный штуцер соединяется с нижним шлангом отопителя через тройник. Для этих целей подойдет тройник ВАЗ 2110;
  • следующий шаг — заглушить дальний шланг (тонкий отводящий шланг), предназначенный для подогрева дроссельного узла;
  • затем освободивший штуцер нужно состыковать через подходящую трубку с расширительным бачком. Чтобы это сделать, в верхнюю полость нужно врезать еще один «сосок». Также можно подключиться через тройник, чтобы подсоединиться к тонкому вводу;
  • после следует залить ОЖ, причем немного выше о, завести двигатель и прогреть агрегат до момента, пока включится вентилятор. Завершающим этапом будет развоздушивание системы и корректировка уровня антифриза или ТОСОЛа.

Данная модернизация позволяет реализовать пароотвод через малый круг, а также завоздушенную жидкость можно забирать в самой верхней точке системы охлаждения. Кстати, что касается версии с электронной педалью газа, в этом случае тонкий штуцер термостата соединяют с верхней частью расширительного бачка.

Опять же, можно подключить через тройник или врезать дополнительный штуцер. При этом стандартную трубку от термостата нужно заглушить. Далее нужно отключить и заглушить нижний шланг расширительного бачка системы охлаждения, далее подключается дополнительная магистраль от тройника. В свою очередь, тройник врезается в обратку отопителя.

Результатом подобных действий станет активное развоздушивание системы охлаждения, печка будет нормально греть на разных оборотах, а также температура двигателя всегда буе оставаться на нормальном уровне независимо от режима и нагрузки на мотор.

При этом вполне очевидно, что в случае исправности на Лада Калина термостат менять не обязательно. Другими словами, причина перегревов или холодной печки не в нем. В свою очередь, более комплексное усовершенствование системы охлаждения Лада Калина позволяет решить целый ряд проблем.

Основные элементы системы

В системе охлаждения двигателя Лады Калины применяются основные детали, которые отвечают за правильность работы СОД.

Радиатор печки

Печной радиатор необходим для обогрева салона автомобиля в холодное время года. Охлаждающая жидкость циркулирует через печной радиатор, тем самым нагревая его, а вентелятор отопителя салона стоящий перед радиатором, подает поток воздуха через него, тем самым воздух нагревается и поступает в салон уже в нагретом состоянии.

Возможные неисправности:

  • Засор радиатора изнутри и снаружи;
  • Течь ОЖ из радиатора на стыках;

Крышка расширительного бачка

Крышка имеет в своей конструкции клапан сброса давления, а именно при нагреве и охлаждении крышка поддерживает оптимальное давление в СОД. Клапан в крышке работает как на повышение давления, так и на его понижение (разряжение).

Возможные неисправности:

  • Повреждение крышки и нарушение ее герметичности;
  • Застопоривание клапана в крышке;

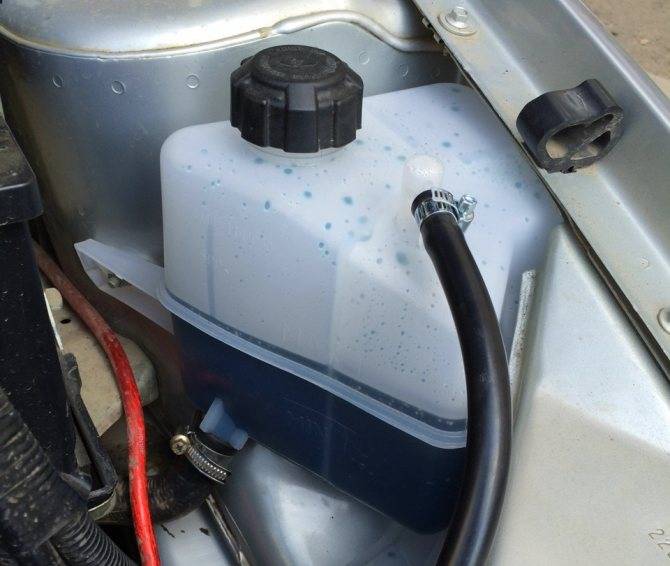

Расширительный бачок

Расширительный бачок предназначен для компенсации расширения и уменьшения частиц антифриза, то есть при нагреве антифриз расширяется, а при охлаждении уменьшается именно для этого и применяется расширительный бачок, чтобы шланги в системе не раздувались от избыточного давления ОЖ. Выполнен из прозрачного термостойкого пластика.

Возможные неисправности:

  • Трещины из-за избыточного давления;
  • Облом штуцеров в процессе проведения работы с СОД;

Термостат

Термостат представляет собой корпус, в который помещен термоэлемент с клапаном, открывающимся при достижении определенной температуры. Изначально термостат находится в закрытом положении, и охлаждающая жидкость циркулирует по малому кругу, минуя радиатор охлаждения, но как только температура ОЖ поднимается до (85 ±2)°С термостат начинает открываться и жидкость начинает циркулировать уже по большому кругу через радиатор охлаждения. Полностью клапан термостата открывается при температуре ОЖ (102±2)°С.

Возможные неисправности:

Заклинивание клапана в открытом или закрытом положении;

Радиатор охлаждения

Данный радиатор служит для охлаждения двигателя, при открытии термостата, когда жидкость начинает циркулировать через радиатор охлаждения, она проходит через его трубки, которые остужаются встречным потоком воздуха, когда автомобиль движется. На выходе из радиатора жидкость уже имеет более низкую температуру, чем на входе, тем самым остужая двигатель.

Возможные неисправности:

  • Течь ОЖ на стыках радиатора;
  • Засор радиатора изнутри и снаружи;

Водяной насос (помпа)

Помпа отвечает за циркуляцию охлаждающей жидкости по системе. Циркуляция жидкости придается с помощью центробежной силы. Вращение насос получает от коленчатого вала через ремень ГРМ. Вал насоса, на который насажен шкив вращается на подшипниках и имеет сальник удерживающий ОЖ.

Возможные неисправности:

  • Износ подшипников;
  • Повреждение сальника и течь ОЖ;
  • Проворачивание или повреждение крыльчатки;

Вентилятор охлаждения

Электрический двигатель постоянного тока на вал, которого жестко насажен вентилятор. Он предназначен, когда для охлаждения двигателя на месте, например в пробке. Когда температура ОЖ достигает критических отметок, датчик температуры ОЖ подает сигнал и включается вентилятор охлаждения, который искусственно создает поток воздуха, проходящий через радиатор и охлаждая жидкость, находящуюся в нем.

Возможные неисправности:

  • Обрыв обмотки электродвигателя;
  • Перегорание плавкого предохранителя;

Патрубки

Патрубки выполняются из термостойкой армированной резины и служат для соединения деталей СОД между собой. Патрубки являются довольно надежными деталями, но все же подвержены следующим проблемам.

Возможные неисправности:

  • Высыхание резины;
  • Трещины;
  • Вздутие;

Надеемся, наша статья была Вам полезна.

Доработка системы охлаждения на Ладе Калина

Решить проблему завоздушивания и образования пробок поможет доработка системы охлаждения на Ладе Калина. Существует несколько способом по устранению этого недочета. Неэффективная работа узла связана с его конструктивными особенностями. Работа системы охлаждения двигателя (СОД) связана с взаимодействием различных элементов. От температуры силового агрегата зависит прохождение охлаждающей жидкости (ОЖ) по большому и малому кругу. На первой стадии ОЖ циркулирует без прохождения радиатора, после достижения необходимой температуры и срабатывания термостата, жидкость проходит через радиатор. От корректной работы системы зависит нормальное функционирование двигателя и печки.

Причины неисправности СОД

Доработка системы охлаждения на Ладе Калина

может быть произведена как собственными силами, так и на автосервисе. Однако в последнем варианте, специалисты обычно советуют замену или ремонт термостата, что не всегда целесообразно и эффективно. Основные причины неполадок в системе охлаждения:

  • Утечка охлаждающей жидкости. Рекомендуется проверить хомуты и целостность радиатора. При необходимости производится замена или ремонт элементов. Проверить циркуляцию хладагента в системе можно, убедившись, что жидкость поступает в бачок. Если этого не происходит, следует заменить помпу либо очистить СОД специальными средствами;
  • Выход из строя термостата или его элементов;
  • Загрязнение радиаторных сот;
  • Неисправность вентилятора;
  • Наличие воздушных пробок в системе.

Традиционные методы устранения неполадок

Для решения проблемы завоздушивания, следует открыть расширительный бачок, запустить мотор, нажать педаль газа несколько раз, пока стрелка датчика не достигнет красной зоны. В случае включения вентилятора, необходимо газ выжать до упора несколько раз и выключить зажигание. При неэффективности этого метода, применяют следующую процедуру. Снимается пластмассовая защита мотора, опускается хомут и демонтируется одна из трубок штуцера. Открывается крышка расширительного бачка и система продувается до тех пор, пока из снятой трубки не начнет выливаться ОЖ.

Стандартная доработка системы охлаждения предусматривает установку нового 6 дырочного термостата, фильтра охлаждающей жидкости и краника печки. Для максимального прохождения ОЖ и минимального риска перегрева, понадобиться установить дополнительную помпу.

Народные способы доработки

В варианте с электронной педалью газа, система охлаждения закольцовывается шлангом, который ранее шел на подогрев дроссельного узла. При помощи дополнительного шланга, тройника и хомутов, монтируется соединение меньшего диаметра для развоздушивания системы. Воздухоотвод устанавливается как можно ближе к термостату при помощи тройника, врезанного в шланг подвода к радиатору.

Второй конец воздухоотводящего элемента соединяется с пароотводом возле штуцера РБ (с использованием другого тройника). Такая модернизация позволила добиться стабильной температуры в 90-95°C при езде по городу, с началом прогрева печки при 50°С. Затраты на дополнительные элементы (доливка хладагента, тройники, хомуты и 1 м шланга) составили в пределах 600 рублей. Стоит отметить, что до модернизации датчик показывал температуру двигателя более 100°C, при этом, из печки дул холодный воздух.

Второй способ

доработки СОД заключается в установке гидравлического забора на пароотвод. Для этого, в канал отвода пара внедряется обычная трубка от капельницы с постоянным погружением в ОЖ и касанием днища бачка. Охлаждаясь, жидкость будет затягиваться в отводный шланг по принципу сообщающихся сосудов, что предохранит систему от образования воздушных пробок. Как вариант, можно совместить оба способа.

Элементы системы охлаждения

Система охлаждения Лада Калина имеет следующие элементы: водяной насос, термостат, радиатор, электровентилятор, патрубки, расширительный бачок водяную рубашку и датчик температуры.

Радиатор

Один из основных элементов системы охлаждения, который обеспечивает непосредственно охлаждения жидкости, которая проходит через элемент. Охлаждение детали проводится при помощи встречного потока воздуха и электровентилятора, который размещается позади радиатора. На Ладу Калину устанавливаются 3-х рядные радиаторы, которые обеспечивают максимально охлаждение жидкости.

Неисправность данного элемента может быть связанная с засорённостью. Поэтому, периодически необходимо проводить чистку детали. Наиболее распространённый метод среди автомобилистов становится — чистка при помощи, автомобильной химия. Но, наиболее эффективным остаётся демонтаж радиатора и чистка паром или специальной жидкостью под давлением.

Электровентилятор

Вентилятор системы охлаждения обеспечивает дополнительное охлаждение радиатора, когда не хватает встречного потока воздуха. Наиболее частой неисправностью связанной с вентилятором становится выход со строя предохранителя и датчика температуры охлаждающей жидкости.

Датчик температуры

Этот элемент обеспечивает своевременное включение электровентилятора. Принцип работы датчика очень простой — анализирую температуру охлаждающей жидкости, он подаёт импульсы в электронный блок управления, который проанализировав полученные данные, решает, необходимо ли задействовать электровентилятор. Неисправность измерителя может привести к перегреву и даже большим проблемам, связанным с деформацией головки блока.

Термостат

Один из самых важных элементов охлаждения Лада Калина и любого другого автомобиля. При нагреве автомобиля, термостат в закрытом состоянии, чем пускает охлаждающую жидкость только по малому кругу. После того, как двигатель нагрелся до 60-70 градусов Цельсия, термостат открывает на большой круг и жидкость начинает циркулировать через радиатор.

Водяной насос

Водяной насос обеспечивает циркуляцию «охлаждайки» по всей системе. Если элемент неисправен, то жидкость греется внутри водяной рубашки, двигателя не проходя радиатор, что вызывает сильный нагрев мотора и разрушение конструктивных элементов. Зачастую, до такого не доходит, поскольку на помпе идёт выработка, и насос попросту течёт. Провести замену элемента достаточно просто своими руками, что и делает большинство автоюбителей.

Расширительный бачок и пробка

Расширительный бачок служит своеобразным индикатором охлаждающей жидкости в системе. Так, на нем есть пометку минимум и максимум, которые указывают, что ОЖ должна быть в этих приделах. Также, через расширительный бачок выдавливает «охлаждайку» в случае перегрева.

Пробка расширительного бачка — элемент системы охлаждения, через который собственно и происходит выброс горячей охлаждающей жидкости в системе и сброс давления. Также, через данный элемент происходит сброс газов системы охлаждения.

Патрубки

Патрубки системы охлаждения — элементы, которые служат связующим звеном между разными деталями конструкции. Именно через них проходит циркуляция ОЖ от двигателя к радиатору и наоборот. Неисправность данных элементов может привести к утечке жидкости, из-за чего двигатель будет греться.

Водяная рубашка

Водяная рубашка — это элемент двигателя и системы охлаждения, которая обеспечивает теплопоглощение мотора охлаждающей жидкости для последующего отвода и охлаждения. Эта система располагается в головке блока и блоке цилиндров. При проведении капитального ремонта, зачастую обнаруживается, что данный элемент подвергся коррозии, если транспортное средство эксплуатируется на воде.

Состав системы охлаждения?

В Лада Калина с двигателем 8 или 16 клапанов этот узел состоит из немалого количества компонентов, каждый их которых наделен конкретной функцией. Заправочный объем для охлаждающего вещества составляет 7,84 литра. Для возможности самостоятельного устранения неполадок в охлаждающей системе потребуется ее детальное изучение. В этом может помочь и схема охлаждения. Система охлаждения двигателя автомобиля LADA Kalina имеет такие составные элементы:

  1. Расширительный бачок. Этот компонент посредством одного патрубка связан с радиатором, а второй его шланг служит в качестве наливного сосуда системы. Сверху данный бачок закрывается крышкой, в которой присутствует специальный клапан для сброса избытка давления.
  2. Помпа. Элемент выполнен из алюминия, что предотвращает появление коррозии. Подшипник изделия имеет специальную смазку, рассчитанную на весь ресурсный период эксплуатации. Корпус насоса снабжен контрольным отверстием, позволяющим определить течь антифриза. Когда данный факт на лицо, насос подлежит немедленной замене.
  3. Термостат. Компонент снабжен двумя клапанами, которые служат для регулировки потоков движения жидкости в зависимости от величины прогрева системы. Если мотор холодный, то клапан перекрывает доступ к радиатору. Здесь жидкость циркулирует внутри малого круга в блоке цилиндров. Когда температура в системе достигает 85 градусов, то происходит открытие клапана и жидкость устремляется через радиатор, что еще называют «по большому кругу».
  4. Датчик температуры. Этот элемент бортовой системы управления и самодиагностики служит для непрерывного контроля уровня температуры в системе. Аналогичный элемент монтируется поблизости к корпусу термостата.
  5. Радиатор. Деталь призвана обеспечивать эффективное охлаждение разогретого мотора. Циркулируя внутри большого круга, жидкость «несет» в радиаторные трубки тепло, которое отбирается сквозь соты электрическим вентилятором. Охлажденный антифриз по возвратному патрубку радиатора попадает снова в малый круг, и цикл повторяется снова.
  6. Радиатор отопителя. Это аналогичное основному радиатору устройство, но меньших размеров. Служит компонент исключительно в целях обогрева салонного пространства LADA Kalina.
  7. Вентилятор. Периодически включается, когда возникает потребность отобрать тепло от сот основного радиаторного узла. Управляется посредством реле по команде контроллера.
