Технические характеристики
Главными параметрами для мокиков, мопедов и скутеров всегда были низкая цена, экономичность и надёжность. Хонда Дио АФ 35 получает 10 баллов из 10 по все пунктам – это настоящая рабочая лошадка для городских условий, неутомимая и не слишком прожорливая. Сбалансированные технические характеристики вкупе с доступной стоимостью сделали этот скутер невероятно популярным, несмотря на то, что он, строго говоря, даже не рассчитан на перевозку пассажиров из-за компактного одноместного сиденья.
Двигатель
На первых трёх поколениях устанавливался 50-кубовый 1-цилиндровый двигатель воздушного охлаждения. Правда, на Honda Dio City Movement цилиндр стоял вертикально, а на AF 35 – уже горизонтально. Способный выдать 5,4 л.с. и 6,2 Нм двигатель Honda Dio Live (третье поколение) отличается отличной экономичностью даже по современным меркам, потребляя бензин очень умеренно. Максимальная скорость, которую способен развить скутер – 70 км/ч. Особняком стоит спортивная модификация AF 35 XZ, форсированный моторчик которой заметно мощнее – 7,2 л.с., а максимальная скорость превышает 80 км/ч.
Трансмиссия
Классический бесступенчатый вариатор, проверенный десятками предыдущих моделей и миллионами километров. У Хонда Дио он отличается особо плавной работой, и в процессе езды какие-либо рывки или провалы в динамике начисто отсутствуют. Такая плавность хода и уверенная разгонная динамика и не снились многочисленным китайским копиям этой сверхпопулярной модели.
Ходовая часть и тормоза
Выпускалась Хонда Дио АФ 35 в разных модификациях, простейшая из которых оснащалась барабанными тормозами. Но столь старые экземпляры в продаже встречаются редко, и большинство из них оснащено дисковым тормозом на передке. Подвески – самые элементарные, довольно жёсткие, но надёжные. На модификации XZ устанавливались усиленные масляные амортизаторы спереди. Рама обычная, стальная, её заменили на легкосплавную только начиная с 4-го поколения.
Электроника
В Honda Dio AF35 нет ничего сложнее аккумулятора, генератора и всего остального, чем японская мототехника начала оснащаться ещё полвека назад. Единственным неудобством при самостоятельном ремонте электропроводки может стать необходимость снимать пластик, но проделать эту операцию можно своими силами.
Вес и габариты
Вес Хонды Дио третьего поколения – всего 69 кг без учёта бензина и других технических жидкостей. Справиться с ней не просто легко, а очень легко, а уронить скутер можно разве что намеренно. Компактные размеры превращают этот мопед в идеального городского жителя, с лёгкостью шныряющего между автомобилей и способного пролезть в любую щель, в которой застрянет полноразмерный мотоцикл. Но, как уже указано выше, эта компактность – следствие «одноместности» скутера. Двухместным он стал только с появлением 110-кубового шестого поколения в 2014 году.
Управляемость
Рулится эта двухколёсная игрушка буквально силой мысли! Любой человек с опытом езды на скутерах наверняка оценит управляемость Хонды Дио на высший балл. Продуманная развесовка вкупе с короткой колёсной базой и удобной посадкой обеспечивают великолепный контроль – байк разворачивается на полутораметровом в диаметре пятачке и с лёгкостью входит в крутые повороты даже на высокой скорости.
Расход топлива
Расход топлива у Honda Dio AF 35 начинается примерно от 1,25 литров при езде со скоростью в 30-40 км/ч и в идеальных условиях. Но так никто не ездит, поэтому реальные цифры приближаются к отметке в 2 литра на 100 км в городских условиях. При езде в смешанном цикле расход вряд ли поднимется выше 1,5-1,6 литров АИ-92 на 100 км.
Как выставить зажигание на скутере хонда дио
Устранение неисправностей системы зажигания мотоцикла Honda DIO. И поэтому мы удаляем пластик и ищем элементы системы зажигания. Найти переключатель не сложно: это небольшая в основном черная пластиковая коробка с разъемами, в которой подходят 5 или 6 проводов разных цветов.
Еще проще найти катушку зажигания: к ней от свечи ведет толстый высоковольтный провод. Генератор и электромагнитный датчик находятся в корпусе двигателя, но их можно проверить, не разбирая.
Чтобы узнать, что случилось, вам нужно знать, как работает электрическая система скутера.
Напряжение переходит от генератора к переключателю и накапливается в конденсаторе. Электромагнитный датчик подает сигнал на конденсатор, и он мгновенно разряжается, и весь ток поступает в катушку зажигания. В этом ток от этого конденсатора резко возрастает на несколько тысяч вольт и проходит через толстый высоковольтный провод к свече. От переключателя до зажигания есть провод. он служит для отключения звука двигателя. Когда зажигание выключено, провод закрывается на землю. Вам нужно проверить все эти схемы.
Возьмите цифровой мультиметр, отрегулируйте его для измерения сопротивления. Убедитесь, что двигатель находится в электрическом контакте с рамой мопеда.
Затем определите значение каждого провода, соответствующего разъему переключателя.
Лучше начать с «массового» провода (часто зеленого). между этим проводом и рамой скутера, сопротивление должно быть равным нулю. Для катушки зажигания подходят два провода: один переходит в «массу», другой. к переключателю. Посмотрите на цвет провода переключателя (его можно найти в разъеме переключателя).
Мы разбираем передний пластик скутера, также называемый «клювом». Снимите защитную крышку замка зажигания.
Выберите провода, которые соответствуют зажиганию. Этот провод, который соответствует цвету с одним из проводов, который приходит к переключателю, и есть прогиб для скутеров. Остается определить назначение двух проводов. от электромагнитного датчика и от питающей катушки. Черный провод с красной полосой обычно находится от электромагнитного датчика
, а другой. от катушки питания. Чтобы убедиться, что мы не ошибаемся, мы измеряем сопротивление между этими проводами и «массой»: сопротивление электромагнитного датчика в два-три раза больше сопротивления высоковольтной обмотки генератора.
Распиновка
Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:
Крайняя левая клемма сверху должна подключаться к датчику генератора. К находящейся под ней клемме подключают массу
Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической. Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания. Та, что находится под ней, также соединяется с минусовым проводом (массой)
К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:
Та, что находится под ней, также соединяется с минусовым проводом (массой). К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:
Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:
- Двигаемся слева направо, сначала верхний ряд, затем нижний.
- Здесь провод от датчика генератора идет, как и в предыдущем варианте.
- Далее идет провод катушки зажигания.
- И в конце «глушилка» замка зажигания.
Нижний ряд:
- Первые две клеммы – минусовой провод, «масса».
- К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.
Скутер Хонда Дио АФ 18 27
Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:
- Датчик Холла.
- Катушка зажигания.
- Масса.
- Блокировка замка зажигания.
- Провод питания от высоковольтной катушки.
Скутер Yamaha Jog
На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:
- Оранжевый должен вести к катушке зажигания и генератору.
- Черный – к замку зажигания.
- Фиолетовый – датчик Холла.
- Оставшиеся два провода соединяют с катушкой зажигания.
Китайские скутеры
Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.
Реле-регулятор
Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц
.
Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.
Основными цепями схемы реле являются:
- Зеленый провод – общий.
- Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
- Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.
Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.
Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.
Качественные показатели
Основные технические характеристики Honda Dio представлены на примере модели AF 27:
| Параметры (длина; ширина; высота) | 167,5 см; 63 см; 99,5 см |
| Вес | 69 кг |
| Скорость | Максимум 60 км в час |
| Объём баков (топливный; масло) | 5 л; 1,3 л |
| Грузоподъёмность | 150 кг |
| Двигатель | Двухтактовый, вариаторный с принудительным воздушным охлаждением |
| Модель двигателя | AF 34 E |
| Расход топлива на 100 километров | 1,85 л |
| Объём двигателя | 49,9 кв. см |
| Пуск | Электро/кикстартер |
| Параметры поршня (ход; диаметр) | 3,93 см; 4 см |
| Мощность двигателя | Максимально 7 лошадиных сил (6500 оборотов в минуту) |
| Шасси (тормоз; колёса) | Барабанный; 3,00-10 |
| Подвески (передняя; задняя) | Телескопическая вилка; пружинный амортизатор |
Весь модельный ряд скутеров Дио имеет практически одинаковую грузоподъёмность, скорость, пуск, двухтактный двигатель и подвески. Разниться могут тормоза — у некоторых моделей дисковый тормоз на 1 или 2 колёсах.
Скутер Хонда Дио бесспорно наделён немалыми выгодами и удобствами, которые приходятся как нельзя кстати, особенно для вновь обращённых скутеристов. К основным преимуществам этого средства передвижения относятся:
- скорость позволяет быть универсальным для любых дорог;
- довольно жёсткая рама;
- малый вес, управляемость и прекрасная динамика избавляют ездока от непредвиденных сюрпризов;
- износостойкий двигатель;
- соотношение качества и стоимости;
- идеальный пластик, прекрасно подогнанный на стыках;
- есть 2-е пассажирское место;
- габаритные размеры;
- удобный багажник, спрятанный под сидение;
- крючок для клади;
- карман сразу под рулём;
- трендовый дизайн и обтекаемые формы;
Фото Хонда Дио AF 34CESTA
У более серьёзных представителей, таких, как Дио AF 34 и 35 ZX, возможности позволяют участвовать в гонках, а запоминающийся внешний вид не оставит равнодушным ни одного истинного знатока мототехники. Модели встречаются в рестайлинге, в модификациях ABS, что добавляет им лишние газоамортизаторы, хрусталь в оптике, мощный двигатель и литые диски. Некоторые наделённые передними корзинами. Потрясающе хороша модель AF 35 ZX—этот белый красавец просто завораживает при резких стартовых рывках со светофора.
Любая вещь, находящаяся в пользовании у человечества, как правило, несовершенна. Скутеры Хонда Дио также имеют некоторые недостатки:
- из-за большого спроса сложности с приобретением;
- не подходит для зимних поездок;
- довольно не дешёвое СТО;
- малую величину дорожного просвета (между дорогой и рамой);
- любителям гонок на скутерах не хватает предложенной скорости;
Это интересно: Мотоцикл Yamaha V-Max 1998 — познаем все нюансы
Honda Dio AF-25 SR (Часть 11) — Немного поломок (лепестковый клапан и проводка)

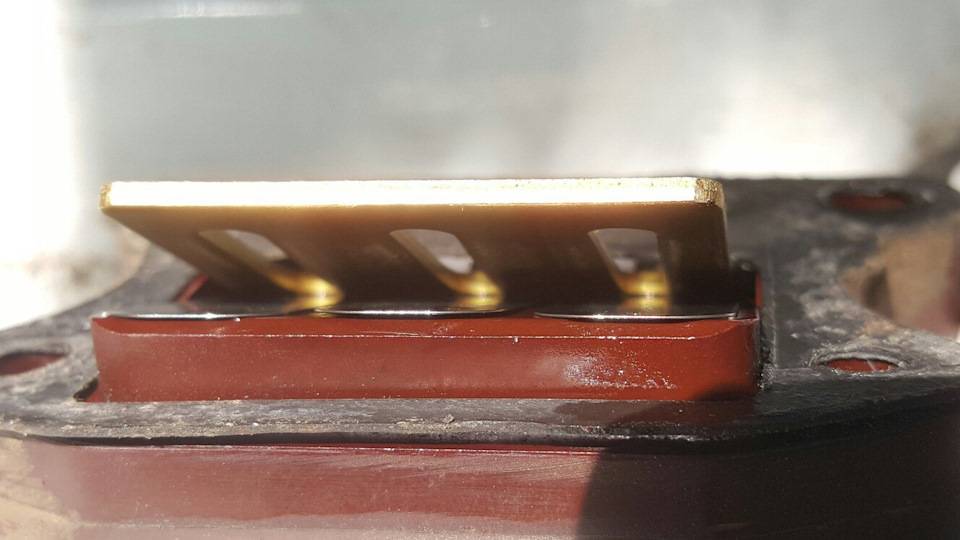

Что то в последнее время скутер стал плохо и тяжело заводится, раза с 15, и то с газом. Холостой перестал регулироваться винтом на карбюраторе. Куда я еще не лазел…это в лепестковый клапан, он подает в нужны момент смесь в цилиндр.
Если лепестки не исправны то смесь не будет правильно засасываться, и отсюда перебои.Снял клапан (чтоб его снять надо пол мопеда разобрать + снять карбюратор)

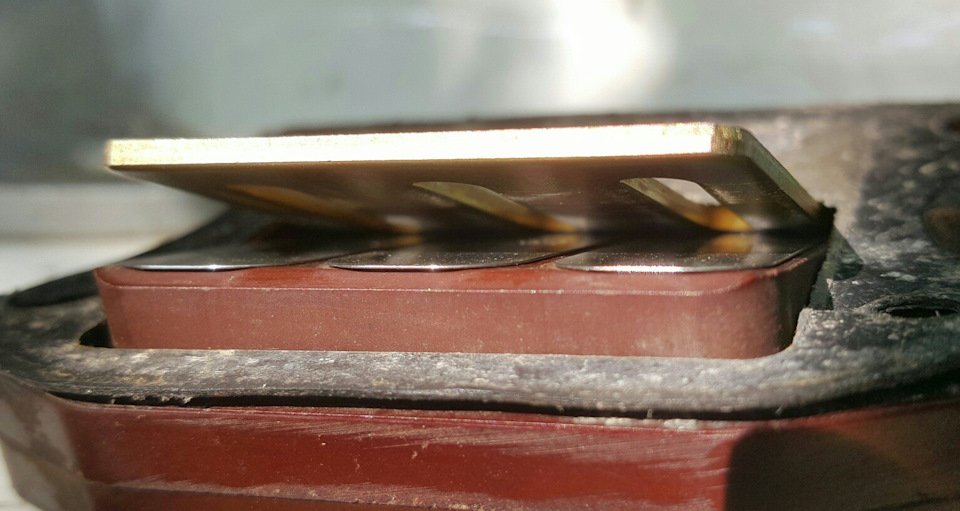

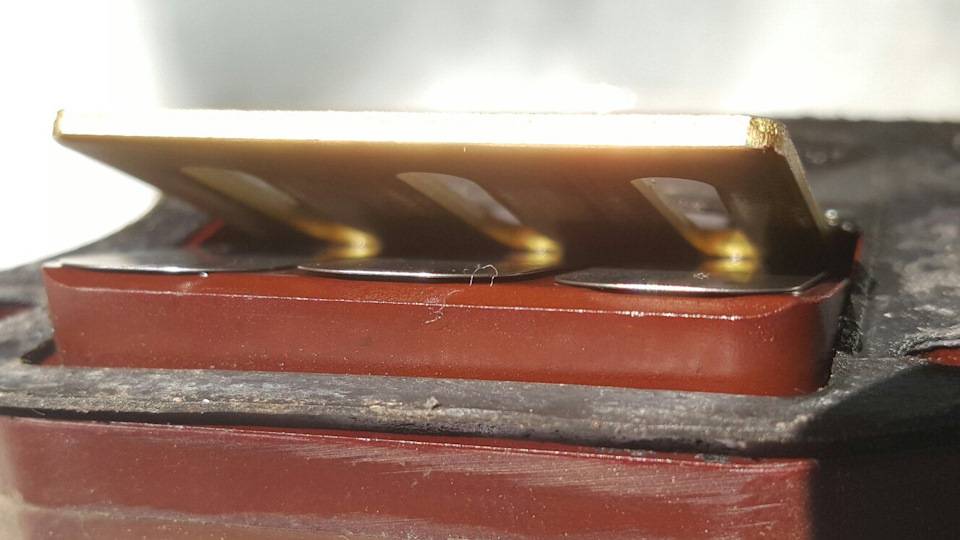

И вот что я обнаружил, клапан из 3х лепестков, два их них имеют не плотное прилегание, и щель, тоесть пропускают воздух к карбюратору.
Вот есть видео хорошее тут Дед рассказывает как он починил у себя лепестковый клапан, настроив его заново.На видео все легко и просто так…я решил попробовать.

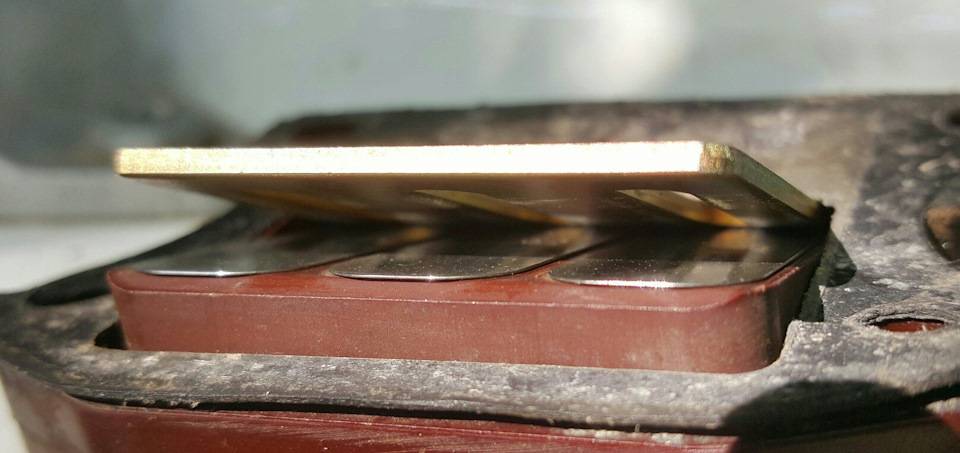

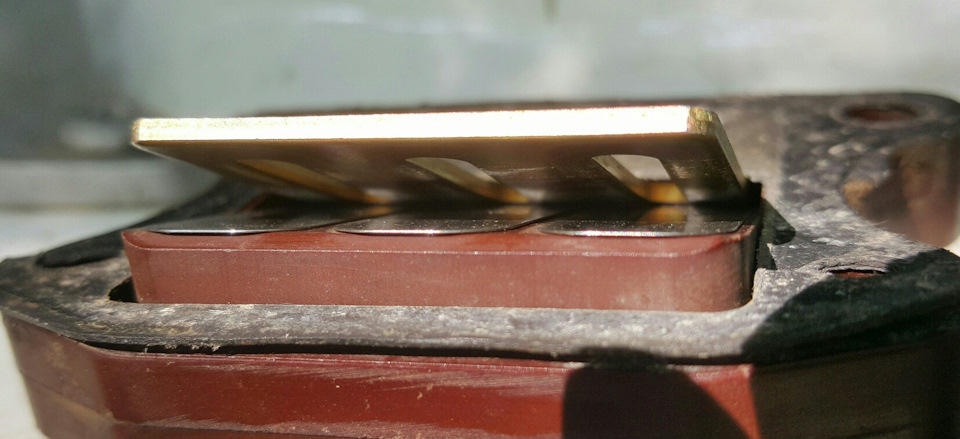

Короче шлифовал шлифовал пластину, чтоб она по другому прижимала лепестки, и так и сяк…нифига не выходило.В итоге решил настроить каждый лепесток отдельно, для этого понадобился метализированный скотч который не боится температуры, и он тонкий, можно слоями покладывая в определенные места настроить прижим каждого лепестка.Короче потратил кучу времени, и вот все что мне удалось сделать, до идеала далеко, но стало лучше чем было.
Но проблему это не решило. Ладно будем разбираться дальше….Как то катаясь заметил что у меня стрелка бака лежит на 0…хотя выезжая помню было пол бака… думаю ладно щас на заправку заеду залью полный. Залил…стрелка так и лежит…и тут я понял что что то не то с проводкой или датчиком.

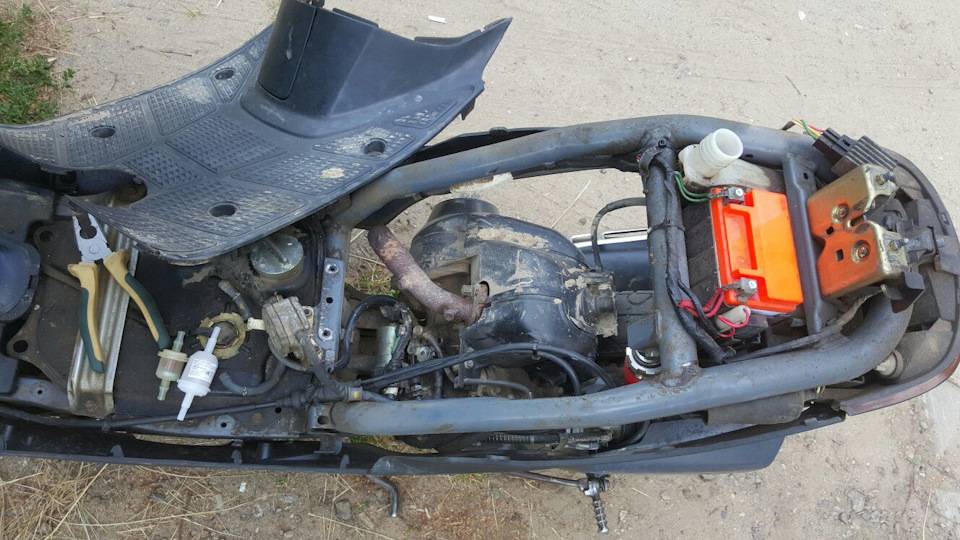

А позже заметил что не работают: поворотники, сигнал, стартер, стоп, уровень топлива.А работало лишь: фара передняя, подсветка приборки, и задний габарит.
Но потом нашел засранца, оторвался один проводочек массы от клеммы, черный.Зажал его заново, в штате он что то был не очень сильно зажат и просто выпал из клемы.
Технические характеристики и особенности эксплуатации скутера Honda Dio
Как видите, данная модель скутера идеально подходит для российского потребителя. Так как имеет достойное качество и приемлемую цену. Ну а недостатки есть у всех, даже самых дорогих моделей.
История оглушительного успеха Honda Dio
По запросу “Honda Dio” почти в любом поисковике можно получить 1,5 миллиона ответов,но почти нигде нельзя узнать подробную историю создания этих мопедов,лишь только сухие цифры годов выпуска и их новых модификаций. Сама по себе Хонда мало чем примечательна,секрет её успеха в моторе.Если откинуть мотор,то пресловутая Дио мало чем может похвастаться.Про мотор как раз и пойдёт …
Типы коммутаторов на скутер
Перед тем как подключать коммутатор, важно знать, какой тип требуется вашему скутеру. Если подключить не то устройство или сделать это неправильно, коммутатор тут же выйдет из строя. Проблема заключается в том, что деталь имеет одинаковые штекеры, однако отличить их друг от друга можно
Стоит начать с того, что DC по размеру значительно больше
Проблема заключается в том, что деталь имеет одинаковые штекеры, однако отличить их друг от друга можно. Стоит начать с того, что DC по размеру значительно больше.
AC CDI встречается намного чаще. Его устанавливают на большинство китайских и некоторые японские модели транспортных средств. Чаще всего такой коммутатор встречается на тех скутерах, которые имеют двигатель 139QMB или 157QMJ.
Немного другой AC коммутатор ставится на мопеды «Альфа», «Дельта», другую технику с мотором 1P39FMB. Такой коммутатор работает от катушки генератора, ему требуется переменное напряжение ~ 160V.
DC имеет другой тип питания – от аккумулятора, поэтому у него ~ 12V, и если подключить его к генератору, коммутатор сломается. AC в этом плане более выносливый, скорее всего, он просто не будет работать, пока вы не подключите его правильно.
Производство Хонда Дио 27
Производство скутеров линейки «Дио» началось еще в 1988 году и продолжалось до 1992 года. За 4 года японская компания успела представить несколько моделей с AF18 по AF25. Honda вовремя поняла, что очень скоро людям потребуется мобильное средство передвижения, которое будет удобно использовать в городских условиях и на него не придется тратить много денег. Поэтому главное, о чем думали инженеры при производстве скутера, это экономичность, шустрый двигатель, и легкое управление.
И стоит сказать, что японская компания не прогадала, и уже первая модель – Honda Dio 18 сразу стала пользоваться большим спросом. Компания Honda начала получать предварительные заказы, а после заключила договор с несколькими дилерами на поставки скутеров в Европу, а после и в Азию. Спрос на скутеры был настолько высок, что компания просто не успевала закрывать его, в связи с чем была вынуждена открыть производство в Тайване и увеличить количество специалистов. Через какое-то время вопрос с нехваткой скутеров был закрыт, и специалисты принялись за разработку новых усовершенствованных моделей.
Причиной такого ажиотажа стал реально качественный продукт, и потребность людей в удобном и недорогом транспортном средстве. Особенную популярность Хонда Дио Аф 27 приобрела в странах Азии, где количество населения крайне высоко.
Опережение зажигания скутера
Опережение зажигания — это смещение на несколько градусов момента образования искры на свече зажигания до того, как поршень двигателя достигнет верхней мертвой точки (вмт). Горючая смесь топлива и воздуха при зажигании не взрывается мгновенно, как многие полагают, а горит, — для этого горения нужно какое-то время. Двигатель будет работать эффективнее и экономичнее, когда максимум давления от взрыва горящей топливной смеси наступает именно сразу после того, как поршень минует вмт, т.е. при начале движения поршня вниз. Для этого нужно воспламенить горючую смесь еще до подхода поршня к вмт. Опережение зажигания в электронных системах зажигания CDI — коммутаторах — современных скутеров, является не регулируемым, но полностью управляется электроникой. Но для проверки момента установки зажигания на некоторых современных моделях скутеров нанесены мерные риски.
Чтобы проверить опережение зажигания скутера нужен специальный прибор — стробоскоп. Такое устройство не входит в набор инструмента обычного скутера, и не следует считать его приобретение совсем необходимым — рядовой скутерист крайне редко будет им пользоваться.
Как работает стробоскоп. Стробоскоп — устройство, в котором вспыхивает яркий свет в момент «выстрела» искры в свече. Определяя стробоскопом момент зажигания во время работы двигателя мкутера (в момент зажигания вспыхивает свет), можно видеть мерные риски и определить, на своих ли они местах относительно друг друга. Такие риски находятся на маховике генератора скутера и ответные риски на корпусе рядом с маховиком. Но, далеко не на всех моделях скутеров есть эти риски, и поэтому в этом случае стробоскоп тут не поможет.
Так как опережение зажигания определяется для какого-то определенного значения оборотов коленвала, некоторые стробоскопы оборудованы датчиком частоты вращения — учитывайте это при покупке устройства, если оно вам всё-таки нужно. Если частота вращения коленвала не регламентируется, то это обычно означает, что проверка должна проводиться на холостом ходу двигателя. В этом случае в начале нужно выяснить, соответствуют ли обороты холостого хода регламентированным характеристикам скутера. Стробоскоп подключается в соответствии с рекомендациями его изготовителя. Обычный стробоскоп имеет три провода, из которых два — это питание, третий подключается к проводу свечи. Некоторые изготовители скутеров не рекомендуют или запрещают подключать питание стробоскопа к электросети самого скутера — иначе показания будут неверны; возможно это связано с небольшими скачками нагрузки на источник питания во время вспышки стробоскопа. Проверку проводят на прогретом двигателе.
Чтобы произвести проверку опережения зажигания скутера, нужно навести стробоскоп на риски синхронизации, — они должны полностью или почти полностью совпадать. В самом нежелательном случае риски на маховике находятся на значительном отдалении от ответных рисок на корпусе при вспышках стробоскопа, или не видны вовсе. Электронная система зажигания скутера при всех ее преимуществах является неудобной в том отношении, что рядовой владелец скутера не может ее проверить, поэтому при неправильном опережении зажигания скутера, поездка в мастерскую является единственно верным методом для выяснения причины. Детали системы зажигания недешёвые, поэтому их трудно заменять по принципу «А не поломано ли это?» Можно, конечно, попробовать заменять детали, если у кого-то из знакомых есть подобный скутер, детали которого можно использовать. Ловушки мегаполиса для начинающего на «табуретке» Полезные советы скутеристу Чертёж съёмника вариатора ‘Тревожный чемоданчик’ скутериста Проблемы со скутером Словарь технических терминов Словарь скутериста Степень сжатия, компрессия двигателя, и октановое число Масло для двух- и четырехтактных двигателей Маркировка шин, таблица индексов скорости и нагрузки шин Опережение зажигания скутера Схема простейшего коммутатора, без электронного опережения Кавказский впрыск Электроскутер ? История скутера Светодиодная подсветка на скутер Шлем, очки и контактные линзы Учебник по выживанию для мотоциклистов
Мануалы к скутерам
или скутеры и как с ними бороться.
Honda Common Service Manual pdf Общее руководство по эксплуатации и обслуживанию движков Honda для мотоциклов, скутеров и ATV. 1988 год и качество скана ниже среднего
Honda Dio & Tact doc, pdf брошюрой Скутеры Honda Dio & Tact – Устройство, техничеcкое обслуживание, ремонт
Honda Lead набор gif’ов Скутер Honda Lead – Устройство, техническое обслуживание, ремонт
Honda Monkey Z50A набор gif’ов Руководство по сервисному обслуживанию Honda Monkey Z50A
Электрика Honda DIO gif
Электрика Honda Takty tiff
Электрика Honda Lead gif
Коммутатор Honda Dio Fit gif
Коммутатор Honda Dio AF18, AF27, AF34 и других кроме Dio Fit gif
Suzuki Sepia tiff Скутеры Suzuki Sepia – Устройство, техничеcкое обслуживание, ремонт
Yamaha Cute tiff Инструкция пользователя Yamaha Cute
Yamaha Vino 49cc pdf Руководство по обслуживанию Yamaha Vino 49сс
Yamaha Cygnus XC125 набор gif’ов Руководство по сервисному обслуживанию Yamaha Cygnus XC125
Yamaha T-Max-XP500 5GJ pdf Руководство для владельца Yamaha T-Max-XP500 5GJ
Yamaha Jog tiff Скутеры Yamaha Jog – Устройство, техничеcкое обслуживание, ремонт
Yamaha AEROX YQ50 pdf Руководство по сервисному обслуживанию Yamaha AEROX YQ50
Yamaha BW’s pdf Руководство по сервисному обслуживанию Yamaha BW’s
Yamaha Axis 100 pdf Руководство по сервисному обслуживанию Yamaha Axis 100
Yamaha Majesty YP125-150 pdf Руководство по сервисному обслуживанию Yamaha Majesty YP125-150 2001
Электрика Yamaha jpeg Схема электрооборудования скутеров Yamaha Cygnus-125, Beluga-125, Riva-125
Peugeot набор jpeg’ов Руководство по эксплуатации и техническому обслуживанию Peugeot Looxor, Speedfight, Trekker, Vivacity
Peugeot 103 pdf Руководство по эксплуатации и техническому обслуживанию Peugeot 103
Daeliim S-Five pdf Руководство по сервисному обслуживанию Daeliim S-Five
Aprilia Leonardo swf Руководство по эксплуатации и техническому обслуживанию Aprilia Leonardo
Gilera Runner 50 DD pdf Руководство по эксплуатации и техническому обслуживанию Gilera Runner 50 DD
Piaggio Hiper Pro pdf Руководство по сервисному обслуживанию и ремонту двигателей Piaggio 50 HiperPro
Reggy pdf Инструкции по эксплуатации скутеров Reggy. Кучкой для моделей RG50S1001, RG50S1201, RG50M1401, RG125S1202, RG50M1601, RG110M5500, RG43S2101 – RG43S2109
Honling pdf Ремонт и обслуживание скутеров Хонлинг
Китайцы 2Т pdf Руководство по ремонту и обслуживанию двухтактного скутера на примере Baltmotors Joy-S
Китайцы 4Т pdf Руководство по обслуживанию и ремонту четырёхтактного скутера на примере Baltmotors Joy-R
Поршни для китайцев 4Т pdf Руководство по установке поршневых для китайских скутеров с четырехтактным двигателем 139 QMB
Электрика Sinski pdf Схема электрооборудования скутера Sinski XSJ50QT-4D
Exhaust Calculator Exhaust Calculator – Программа для расчета резонаторов глушителей двухтактных двигателей
Подытожим вышесказанное
Сперва лампочкой проверяем формирует ли коммутатор импульс или нет:
- Если лампочка горит — коммутатор и модули обеспечивающие его работу 100% рабочие
- Если лампочка не горит значит навернулся коммутатор или какой-нибудь модуль обеспечивающий его работу. И чтобы точно понять, что коммутатор неисправен нам нужно проверить все модули.
- Если модули окажутся исправными, а коммутатор не будет формировать импульс значит он неисправен и вы его можете смело менять на новый
В заключении, хочется предостеречь вас от соблазна взять у кого-то заведомо исправный коммутатор и воткнуть его вместо своего. Да, таким экспресс-методом неисправный коммутатор определится сразу. Если он действительно был неисправен, то с заведомо исправным искра сразу появится.
Но как мы можем быть на 100% уверены в том, что с проводкой скутера полный порядок и в нее никто до вас не успел засунуть свою умную личность?.. А вдруг там что-то коротнуло или какой-нибудь бивень намутил проводку на свой лад и тогда рабочему коммутатору придет «полная попа». И будите потом покупать два коммутатора — один тому у кого попросили, второй — себе. А оно вам нужно?
Технические характеристики
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Инструкция по установке зажигания
Очень важно правильно выставить момент искры для возгорания топлива на транспортном средстве – от этого зависит работа двигателя
- разберите картер и сделайте пометки нижней и верхней позиции поршня;
- выкрутите свечу, а затем прокручивайте вал, пока не появится искра, сделайте пометку на картере;
- вам нужно выставить момент таким образом, чтобы воспламенение происходило на 2-3 мм ниже верхней точки поршня;
- ослабьте болты генератора и следуйте инструкции к вашему мопеду для регулировки коммутатора.
Будет полезно Описание и замена датчиков hyundai (accent, solaris и getz): коленвала, холостого хода и других
Проверка регулятора-выпрямителя и генератора напряжения
Отсоединяем аккумулятор. Переключаем прибор на 10 А. Ставим красный щуп цешки на к/ч провод, а второй щуп на минус — зеленый провод. Включаем зажигание. Дергаем ножкой кикстартера. Прибор может показать 5 – 10 А. Это значит, что генератор напряжения, регулятор-выпрямитель, электропроводка и предохранители в цепи от генератора до аккумулятора исправны.
Если все это работает, а искры нет, то остается проверить коммутатор. Он не разбирается и внутри имеет сложную электронную схему. Поэтому его можно проверить только на другом таком же рабочем скутере. Найти японский коммутатор бывает сложно. Но есть много китайских аналогов, они работаю не хуже оригинальных.
Такую последовательность поиска неисправности — нет искры на дио 34, можно применять и на любом 2т или 4т скутере или мопеде. Нужна только электросхема к скутеру, универсальный набор отверток и ключей, мультиметр (цешка).
Вот и все.
Тем, кому интересно, смогут сами найти проблему с искрой на своем скутере или мопеде и устранить ее своими руками.
Не бойтесь. Пробуйте.
Если есть вопросы, пишите. Будем разбираться.
Всем пока!
Признаки необходимости проверки
Если на скутере стал часто садиться аккумулятор, а он еще довольно новый, это означает, что есть неполадки в работе реле-регулятора. Как показывает практика, перегорает он довольно часто. При неисправном приборе батарея прекращает полностью заряжаться и теряет свою ёмкость. А значит завести скутер с кнопки не удастся, придётся заводить с кикстартером.
Еще одним характерным признаком некорректной работы прибора может являться частое перегорание лампочек накаливания. Сами по себе они долговечны и имеют хороший ресурс прочности, но довольно чувствительны к перепадам напряжения. Это случается потому, что оптимальное напряжение в сети скутера считается 12-13 В. Повышение этого значения даже на 2 В сокращает срок службы электроники и узлов в 2 раза.
Признаки неисправности работы регулятора идентичны для всех моделей китайских скутеров. Особенно они характерны для реле зарядки на скутеры китайских моделей с объёмом двигателя 50 куб. Поэтому прежде чем принимать решение что-то заменить в электронике, тестирование систем и приборов следует начинать именно с реле-регулятора.
Для всех моделей китайских скутеров идентичны признаки неисправности работы регулятора
