Схема электрооборудования скутеров Vento Phantom R4i

Нюансы, касающиеся обеих схем

Если охранную систему подключить, как рассмотрено выше, можно получить работоспособный вариант, разве что без дистанционного запуска. Вообще, сигнализация на скутер может устанавливаться в разных вариантах. Например, если не нужна блокировка двигателя, просто не разрезайте провод и не подключайте «серый» и «розовый» шнур. Можно не подключать и сирену, а также поворотники скутера (на выбор владельца). Дальше все схемы, что были рассмотрены, будут только усложняться.

Снабдим мотор дистанционным запуском

«Синий» провод, идущий из разъема сигналки, может подавать напряжение на реле, включающее стартер. Разберемся, к чему подключать его.

Кнопка запуска стартера

От модуля кнопки «2», если он присутствует вообще, могут идти несколько проводов. Один из них подключен к штатному реле, и на нем при нажатии может появляться:

• + 12 Вольт. Тогда, соедините сам шнур с «синим» проводом сигналки (Т-образное подключение);
• Потенциал «массы». Если нужен автозапуск, придется купить реле, нормально разомкнутые контакты которого подключают между «массой» и найденным шнуром.

Устанавливая дополнительное реле, включайте обмотку между «синим» проводом и массой. При этом электронику сигналки надо защитить диодом.

Схема распайки дополнительного реле

В «главе 1» рассматривалось, как установить сигнализацию на скутер с 4-х и с 2-контактным зажиганием. Во втором случае, например, дистанционный запуск реализовать проще:

Автозапуск, зажигание с двумя контактами

Цифрами здесь обозначены точки подключения реле:

1. Контакт 30;
2. Контакт 87;
3. Контакт 85 (катод диода);
4. Контакт 86 (анод диода).

Как видите, новых точек подключения не добавится. Единственное, что придется протянуть шнур от «массы» к контакту «86».

К любой технике, выпущенной в Китае, последний абзац не относится. Просто, на скутерах Nexus, Racer, Tachilla и многих других используется 4-контактное зажигание.

Тонкости подключения к коммутатору

Сразу заметим: в этой главе говорится только о первой схеме, то есть о 4-контактном зажигании. Как вы помните, для подключения сигналки требуется разрывать один провод, идущий к коммутатору:

Электрическая схема системы зажигания

Шнур, о котором идет речь, отмечен стрелкой. Найти его в большинстве случаев несложно:

Модуль коммутатора зажигания

Здесь к коммутатору подключены 6 шнуров, и их маркировка является понятной.

Иногда, в то же время, модуль коммутатора представляет из себя миниатюрный блок, и бывает трудно даже найти его местоположение. Что верно для большинства моделей Racer и для многих других.

Электрооборудование скутера «Рэйсер Дракон»

Сложно догадаться, но модуль коммутатора здесь – это деталь под цифрой «5». А иногда, в сложных случаях, используется цифровой коммутатор, к которому подключен разъем с десятками шнуров. Такой пример у нас рассмотрен на видео. Желаем удачи.

Особенности обслуживания

К сожалению, поставщики мототехники не всегда учитывают особенности исполнения того или иного вида транспортного средства, предполагая, что низкая цена – главнее. В частности, большинство поступающих под брендом ALPHA мопедов в Россию, не рассчитаны на наши климатические и дорожные условия.

Проявляется это в следующем:

1. Большинство мопедов эксплуатируется по бездорожью (в сельской местности, для поездок на природу, рыбалку и т.п.). А заводские шины, литые обода, пружины и амортизаторы не рассчитаны на подобные нагрузки;
2. Качество бензина и масла также далеко от идеального, что влияет на эксплуатационные параметры мопеда;
3. Мопед не предусматривает эксплуатацию при минусовых температурах.

Совет: От сурового климата особенно страдает проводка мопеда Альфа, поскольку ее изоляция выполнена из дешевого пластика. При отрицательных температурах она становится хрупкой и разрушается. Опытные владельцы после покупки заменяют ее на проводку с резиновой изоляцией.

Таким же путем, как и проводка на мопед Альфа, с помощью замены излечиваются и другие «болезни» мопедов Альфа. В частности:

1. Заводские шины заменяются более износоустойчивыми;
2. Литые диски заменяются традиционными ободами со спицами;
3. Амортизаторы переустанавливаются с отечественных мотоциклов.

Электрическая схема скутера Ямаха Jog

Электрическая схема скутера
Yamaha Jog

в домашних условия своими руками, для того чтоб увеличить схему нажмите на неё .

1. свеча зажигания

2. катушка зажигания

3. генератор

4.прерыватель

5.выпрямитель

6.пусковой обогатитель

7.электродвигатель стартера

8.реле стартера

9.предохранитель

10.аккумуляторная батарея

11.выключатель стартера

12.замок зажигания

13.выключатель освещения

14.переключатель света фар

15.передняя фара

16.лампа подсветки приборов

17.задний фонарь и стоп-сигнал

18.рычаг переднего тормоза

19. рычаг заднего тормоза

20.реле сигналов поворота

21.выключатель сигналов поворота

22.левый передний сигнал поворота

23.левый задний сигнал поворота

24.правый задний сигнал поворота

25.правый передний сигнал поворота

26.звуковой сигнал

27.выключатель звукового сигнала

28.контрольная лампа уровня масла

29.датчик уровня масла

30.датчик указателя уровня топливо

31.указатель уровня топлива

32.контрольная лампа превышения допустимой скорости

33.датчик
превышения допустимой скорости

34.резистор

коммутатор на скутер ямаха

ремонт двигателя
Yamaha Jog

Разборка и сборка двигателя (тип 2). 1 – крышка, 2 – подпружиненный винт, 3 – винт, 4 – кожух №3, 5 – кожух №1, 6 – свеча зажигания, 7 – гайка, 8 – головка цилиндра, 9 – прокладка головки цилиндра, 10 – цилиндр,11 – стопорное кольцо, 12 – поршневой палец, 13 – поршень, 14 – подшипник, 15 – прокладка, 16 – поршневые кольца.

Снятие и установка двигателя (тип 2). 1 – сиденье и задний багажник, 2 – подножка, 3 – винт, 4 – кожух аккумуляторной батареи, 5 – проводка аккумуляторной батареи, 6 – проводка прерывателя (CDI), 7 – проводка пускового обогатителя, 8 – колпачок свечи зажигания, 9 – винт, 10 – хомут, 11 – корпус воздушного фильтра, 12 – масляная трубка, 13 – хомут, 14 – масляная трубка, 15 – карбюратор, 16 – болт, 17 – болт, 18 – болт, 19 – выхлопная труба, 20 – прокладка, 21 – самоконтрящаяся гайка, 22 – регулировочная гайка, 23 – трос заднего тормоза, 24 – штифт, 25 – болт крепления амортизатора, 26 – болт крепления двигателя.

Общее устройство скутера

Любой владелец скутера должен знать, как устроено его транспортное средство, ведь без таких знаний не только нельзя узнать причину неисправности, но и устранить её

Практически вся техника, неважно в какой стране или на каком заводе она была произведена, отличается одинаковой схемой устройства скутера, поэтому изучив и починив один мопед, вы без труда сможете устранить неполадки в любом другом

Скутеры по праву считаются одни из самых экономичных и неприхотливых средств передвижения. Простота в эксплуатации, небольшая мощность двигателя и удивительная проходимость сделали скутеры одним из самых популярных видов техники.

Если рассматривать общее устройство скутера, то, можно сказать, что этот транспорт заключает в себе двигатель, трансмиссию, подвеску, ходовую часть, пластиковые детали и системы, отвечающие за управление. Следует детально рассмотреть функции основных узлов мопедов.

• В двигателе скутера (устройство зачастую представляет собой ДВС – двигатель внутреннего сгорания) энергия, получаемая от сгорания топлива, преобразуется в механическую, которая и приводит технику в движение.
• Основная функция трансмиссии заключается в передачи крутящего момента из двигателя к ведущему колесу (в случае скутеров — это заднее колесо). Трансмиссия большинства мопедов, которые были произведены в период с начала 2000 годов по сегодняшний день, состоит из автоматического вариатора, сцепления, редуктора, а также системы ножного запуска.

На схеме представлено общее устройство мопеда: 1 – передний обтекатель; 2 – панель рулевого управления; 3 – защитный рулевой обтекатель; 4 – места для пассажира и водителя; 5 – багажник, расположенный под сиденьем; 6 – крыло; 7 – боковой обтекатель; 8 – заднее колесо; 9 – силовая передача; 10 – водительский пол; 11 – подвеска; 12 – тормозная система.

К ходовой части мопеда относятся оба колеса, тормозная система и подвеска. Именно благодаря подвеске, которая обеспечивает связь колёс с рамой, вибрации при езде гасятся, а торможения или набор скорости осуществляются плавно и мягко.

На фото показано устройство мопеда, а точнее, блок «двигателя и трансмиссии»: 1 – место, где двигатель крепится к раме; 2 – цилиндр двигателя; 3 – собственно, трансмиссия, в которую входит устройство вариатора скутера, а также сцепление; 4 – место, к которому крепится амортизатор; 5 – колесо.

В основном на всех мопедах стоит либо двухтактный, либо четырёхтактный бензиновый двигатель и, в зависимости от таких особенностей, мопед или скутер может быть дополнен различными компонентами – например, маслонасосом. Следует отметить, что устройство карбюратора скутера также относится к блоку «двигателя-трансмиссии», хоть оно и не указано на фото.

• К устройствам управления скутера относят руль, ряд кнопок зажигания, поворотников, переключатели света фар тормозные рычаги и регулятор скорости.
• Пластиковой облицовкой называют все грязевики, обтекатели, а также такой тюнинг, как спойлеры или панели, выполняющие эстетическую функцию.

Боковые зеркала, багажник, кофры и другие детали, не входящие в базовое устройство скутера, называют дополнительными компонентами или оборудованием. Несмотря на то что многие мотолюбители привыкли к скутерам с автоматическим центробежным сцеплением, на рынке можно встретить также и двухколёсную технику с механической системой переключения передач (например, с механической четырёхступенчатой коробкой переключения передач с объёмом двигателя в 49,3 куб. см). Такие скутеры считаются редкостью и требуют от водителей больших навыков управления.

Проверка высоковольтной цепи

Неисправности высоковольтной цепи зачастую приводящие к полному либо частичному (перебою) отказу системы зажигания связаны в основном с повреждением, загрязнением или пробоем корпуса колпачка свечи зажигания или пробоем изоляции высоковольтного провода.

Как я уже говорил: ток генерируемый вторичной обмоткой катушки зажигания очень высокий и нередки случаи, когда ток подаваемый на свечу зажигания пробивает себе обходной путь через трещины в корпусе колпачка или слой грязи, пыли, трещины изоляции высоковольтного провода. Что приводит к полному отказу системы зажигания. Встречаются данные неисправности очень и очень часто и в большинстве случаев приводят к полному либо частичному (перебою) отказу системы зажигания.

Для того, чтобы проверить высоковольтную цепь, делаем следующее: Скручиваем с высоковольтного провода колпачок; вставляем в него тонкий гвоздь или кусок проволоки; подводим гвоздь к металлическому корпусу двигателя на расстояние 2-3мм (Это важно! Расстояние между концом провода и корпусом двигателя должно быть 2-3мм иначе навернете коммутатор) и крутим двигатель

1. Если искра появилась значит пробит колпачок — меняем на новый.
2. Если искры по-прежнему нет — возможно пробит или поврежден высоковольтный провод.

Высоковольтный провод проверяем по-похожему принципу: Выкручиваем его из катушки и вкручиваем вместо него любой другой кусок изолированного (Провод должен быть изолирован! Иначе долбанет так, что мало не покажется!) провода, подводим его корпусу двигателя на расстояние 2-3мм и крутим двигатель.

1. Если искра появилась значит пробита изоляция или оборвана центральная жила высоковольтного провода — меняем на новый
2. Если искры нет значит по методу исключения — неисправна катушка зажигания — меняем на новую

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.

Генератор.

Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).

От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.

Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).

Реле-регулятор.

Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.

Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.

В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.

На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.

По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).

Электрическая схема проводки китайского скутера 4т 125 и 150 cc

В этой публикации Вашему вниманию предложена схема электрооборудования китайского четырехтактого скутера Viper Storm 150 (Вайпер Шторм) и ему подобных. Также Вы можете скачать схему себе на компьютер, нажав на картинку.

Представленная электрическая схема проводки актуальна для таких китайских скутеров 4т 125 и 150 кубов:

• ABM — Sprinter 150, Vulcan 150
• Alfamoto — Bison 150, Fighter 150, Saigak 150
• Baotian — BT151 T-2, BT125Т-2/17
• ВМ Балтмоторс — Galaxy 125, Maxxy 125, Biwis125, Action 6
• CPI — Oliver Sport 125, Oliver City 125
• Corsa — Fratello 150
• Defiant — Lamberti DT125T, Velon DT125QTB, Maxo 150, Spike 150, Booster 150, Reflex 150, Reaper 150, Wudo 150
• Daelim — Trans 125, Delfino 125, S1 125, SL 125 History
• E-Moto
• Forsage — FT-150T-6, FT-150T-6C, Saturn 150, Neo 150, Ufo 150
• Fada — FD150QT-15
• Honling — Boomerang 125, Joker 125
• Hyosung — MC 150
• Irbis — Centrino 125, SLX 125, ZR 125, Nirvana 150
• Jialing — JL125T, JL150T-6, JL150T-7
• Кeeway — Аrn 150, Focus 150
• Kinlon Rus — JL125T-C, JL125T-E, JL125T-10, JL125T-10E
• Kinroad — XT125T-8, XT150T-8 Wind Hunter
• Kymco — Grand Dink 125, Grand Dink 150, Agility 125
• Lifan / ЗиД-Lifan — LF 125T, LF150QT-8, LF150QT-15
• Patron Rus — Leo 125, Major 150
• Qingqi — QM125T-R
• Reggy — Fantom RG125S1250-1251
• RM Rus Русская механика — Brilus 125-12E, RM-X125-12С
• Skymoto — Bravo 150, Rio 150, Asia 150
• SYM — VS-150, RS-125, RS-150
• Vento — Phantom GT5, Hantera GT5, Triton R4
• Viper — Legend 125, Cruiser 150, Storm 150, Fabius 150, Volcano 150, Matrix 150, F1-150, Mega 150, Nova 150, Victory 150
• Xinling — TXM125-E, TXM125 Winq
• Yinxiang — YX150

Скачать схему

Эл схема китайского скутера с индикатором боковой опоры

Скачать схему

Владимир Иванов/ автор статьи

Автомеханик с опытом более 20 лет в ремонте и обслуживании автомобильной и мотоциклетной техники. Пишу статьи и отвечаю на вопросы посетителей сайта skuterov.ru

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

.

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

1. Зеленый провод – общий.
2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Устройство скутера и его основные узлы.

Устройство скутера с точки зрения организации его основных узлов можно рассмотреть с помощью рисунков ниже.

Управление скутером осуществляется, как правило, тремя элементами: ускорение — 1) ручка газа; тормоз — 2) задний и 3) передний. Из двух рулевых ручек скутера — ручка газа правая. Тормоза с обоих сторон; задний и передний — справа или слева, каждый производитель решает сам, как устроить.

Кроме того, на рулевой панели (если можно так выразиться ) устроились датчики, управляющие кнопки и переключатели (см рисунок). Обычно так: слева — клаксон (1), поворотники (2), переключатель ближнего/дальнего света (3); справа — электростартер (4), свет вкл/габариты/выкл (5), и иногда стоп-кнопка-переключатель (ей можно заглушить двигатель не выключая зажигание, но и не заведёшь, пока не включишь обратно) (6). Цифрой 7 обозначен регулятор натяжения тросика газа. На моём скутере есть еще кнопки управления электронными часами. Из датчиков — спидометр, иногда тахометр, датчик уровня топлива, на двухтактниках почти всегда присутствует датчик уровня масла в маслобаке, индикаторы света, поворотников. Также, у скутеров с гидравлическими тормозами, обычно на руле располагается «тормозной бачок» (8), — по нему определяется уровень тормозной жидкости.

Для чего в устройстве скутера двигатель, думаю объяснять не нужно. Скутер может быть оснащён двухтактным или четырёхтактным двигателем — в зависимости от этого устройство скутера может дополняться дополнительными узлами, например, маслонасос для двухтактного двигателя. (Ну, дизельные, роторные и реактивные двигатели на скутеры пока не ставят. По крайней мере, серийно

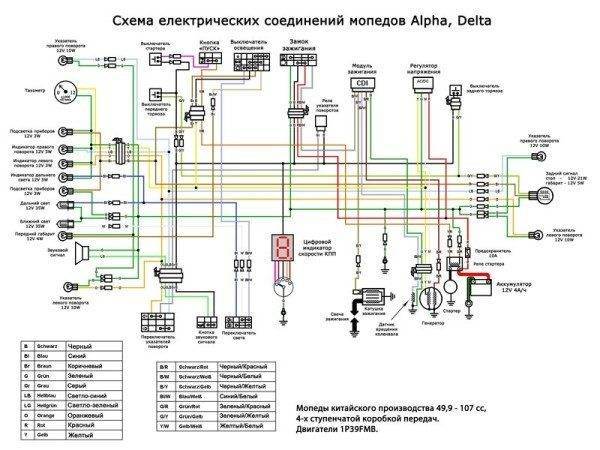

Выявление неисправностей и ремонт электрооборудования мопеда Дельта

1. Отсутствие искры или ее силы не достаточно для зажигания. Для этого следует выкрутить свечу и оценить ее внешний вид. Также следует проверить наличие искры в вывернутом состоянии.
2. При поиске неисправности в системе зажигания следует установить рабочую свечу и попытаться завести двигатель.
3. С помощью мультиметра следует проверить контакт двигателя с рамой.
4. Оценить работоспособность генератора можно на основании измерения сопротивления катушки. Сопротивление измеряется между массой и проводом черного цвета с красной полоской. Если сопротивления нет или оно очень низкое, виноват в неполадках генератор. Для подтверждения этого факта следует демонтировать генератор и проверить сопротивление непосредственно на катушке.
5. Если генератор рабочий, проверяем целостность цепи. Схема электрооборудования мопеда Дельта позволяет определить порядок выполнения поиска неисправностей и их устранение.
6. Затем проверяется сопротивление на выводах блока зажигания. Поскольку данный элемент ремонту не подлежит, при выявлении неполадок, его следует заменить.

Также могут быть нарушения в системе зарядки аккумулятора. Признаком неполадок будет постоянно разряженная батарея. Причиной может быть нарушение системы питания. Выявление проблем совершается с использованием мультиметра.

При повреждении системы питания ток не поступает на аккумулятор. Пока батарея не разрядится, скутер будет работать, а дальше двигатель можно будет завести, только зарядив аккумулятор или заменив его на новый.

Электрическая схема мопеда Дельта упрощает процесс поиска неисправностей. При выполнении сварочных работ следует помнить, что, не отсоединив коммутатор можно запросто уничтожить все электрооборудование.

Современные скутеры, изготовленные в Китае, имеют похожую компоновку. Инженеры Поднебесной не стали утруждаться и собрали все ответственные узлы по единой схеме. Даже если различия имеются, они минимальны.

Данное утверждение справедливо и для электрических компонентов мопеда. Любой владелец периодически сталкивается с проблемами, связанными с данными узлами. Электрическая схема китайского скутера 4т не является сложной системой, в ней заключены только главные элементы, необходимые для полноценной работы агрегата.

Зная основные узлы электропроводки и их назначение, можно быстро найти проблему и устранить ее.

Особенности электрооборудования

В отличие от отечественных мотоциклов и мопедов, Альфа уже в базовом исполнении имеет ряд преимуществ:

1. Электронное 12В зажигание;
2. Электрический стартер;
3. Электронный тахометр на панели приборов.

Справочно: электронное зажигание обеспечивает беспроблемный пуск двигателя и его устойчивую работу во всех режимах эксплуатации. Простая схема и легкость замены своими руками вышедших из строя компонентов существенно упрощают пользование транспортным средством.

Источники энергии

На мопеде применена схема с аккумуляторным источником электроэнергии. Изготовителем не рекомендуется его эксплуатация без АКБ, а схема электропроводки на мопед Альфа дополнительно оснащена реле-регулятором (см. также схему электропроводки УАЗ 31512).

Шестикатушечный генератор также хорошо справляется со своими обязанностями:

1. Поддерживает напряжение во всем диапазоне оборотов двигателя;
2. Обеспечивает работу головного света и габаритов во время движения.

Справочно: заводская инструкция не разрешает установку дополнительных осветительных проборов. Также запрещается использовать на мопеде лампы головного света больше указанной в технической документации мощности.

Органы контроля и управления

Наличие информативных приборов делает эксплуатацию мопеда достаточно простой, что и привлекает многих покупателей. Причем, что характерно, достаточно большое количество новичков решается на покупку двухколесного транспортного средства, выбирая именно мопеды Альфа.

Столь же простое управление мопедом также способствует его популярности. Все основные функции транспортного средства вынесены на руль, а их состояние отображается на панели приборов:

1. Скоростной режим;
2. Обороты двигателя;
3. Состояние заряда АКБ;
4. Суточный и общий пробег (см. также схему проводки мотоцикла Урал).

Схема подключения (распиновка) коммутатора мопедов Delta и Alpha

Каждая модель мопеда или скутера имеет свою определенную модель коммутатора, а также разьемы подключения. Распиновка также может отличаться, причем в некоторых случаях, значительно.

Если вам нужно знать, как именно должен подключаться коммутатор ваших мопедов Alpha или Delta, а также конкретное назначение каждого провода, всю информацию вы найдете в приведенной ниже схеме.

Обратите внимание, что одни и те же коммутаторы могут устанавливаться и на другие мопеды китайского производства,  абсолютных клонов мопедов Alpha и Delta, и таких очень много

Распиновка коммутатора на самом деле предельно проста. Под цифрой 1 должен находится черно-желтый провод, который идет к катушке зажигания.

Под цифрой 2 находится черно-красный провод, который отвечает за питание.

Контакт, который указан цифрой 3 не используется вообще, а точнее он отсутствует.

4 контакт, черно-белый, отвечает за выключение двигателя (глушилка) и ведет к замку зажигания.

Контакт под номером 5, сине-белый, идет к датчику холла.

Ну и 6, зеленый, это масса.

Фишка на этих коммутаторах всегда зеленого цвета, это видно на первой фотографии.

Заключение

Большинство узлов 4 — тактного китайца представляют собою нерегулируемые блоки, которые просто меняются на новые. Это значительно облегчает жизнь владельцам мотоциклов.

Базовые знания принципиальной схемы электропроводки скутера позволит самостоятельно выполнить ремонтные работы и исправить проблему. Наличие инструкции под рукой поможет легко найти нужный участок на моделях 50сс и 150сс.

Современные китайские скутеры — это клоны, где абсолютно все, включая и электрооборудование имеет одинаковую компоновку и схему распределения. Возможно вы не найдете необходимую схему электрооборудования именно для вашей модели, однако, если присмотреться, схема от другого скутера может идеально совпадать с расположением электроприборов. Таким образом, можно подобрать необходимую инструкцию по ремонту электрооборудования китайского скутера.

Данная схема предназначена для всех китайских скутеров аналогичных моделям Lifan LF50QT-15, Lifan LF50QT-8A/9, Viper Booster, Viper Race, Viper Grand Prix, Viper Phantom, Reggy Bizon и др.

Кликните на схему для увеличения

На схеме указаны все электроприборы, а также в цветном виде приведена вся электропроводка аналогично тому, как она определена непосредственно на скутере.

Распределение электрооборудования на скутерах Honda Dio 18 и Dio 27

Помогите сделать проводку. Мне надо чтобы работали повороты(4), стоп, габариты, све,т подсветка приборов и сигнал мотор. Как что сделать на прямую, чтобы было минимум проводов?

Смотри схему и что тебе не надо не делай.Все просто

Здравствуйте.У меня такая проблема,включаю замок зажигания,не работает сигнал ни стартер,ни один прибор.Заводится только от лапки,в чём причина,подскажите пожалуйста.

Парни спасибо за схему.помогла реально.собрал полностью новую проводку.

Пацаны подскажите в чем дело:У меня китайский скутер 4так.50куб. 139QMB Проблема в том, что заливает свечу. карбюратор новый, поменял кольца поршневые отрегулировал клапана и все равно переполняет и заливает свечу.

Виктор; может у вас проблема с вакуумным насосом под бензобаком. У меня такое было когда-то.

Можно ли починить регулятор, схема наверно простая?

Что такое пусковое устройство карбюратора, у меня эта штука расположена рядом со звуковым сигналом?

При выключении зажигания двигатель не глохнет
