Подготовка
В любом деле, прежде чем переходить к непосредственной работе, следует подготовить необходимый инструментарий. Для перемотки агрегата много инструментов не понадобится, однако обязательно нужен будет намоточный станок. Благодаря этому оборудованию можно легко наматывать катушки.
Помимо станка нужен будет медный провод нужного размера и трамбовочный инструмент.
К дополнительным инструментам, наличие которых приветствуется, относится токарный станок и сушильно-выжигательная печь. Последняя поможет быстро высушить статор, после нанесения лака.
Если профессиональной печки нет, то сушить можно и под 100-ваттовой лампочкой, но это заметно дольше.
Сушилка
Да, и обязательно подготовить тару, где статор будет пропитан лаком. Безусловно, надо держать под рукой обязательные инструменты на каждый раз: молоток, отвертку, плоскогубцы и т.д.
Опытные автомобилисты и специалисты рекомендуют использовать также линейку, которой проводятся необходимые замеры длины и ширины детали.
Устройство и принцип работы статора генератора
Статорный элемент состоит из таких деталей:
- сами обмотки;
- сердечник либо пакет;
- выводы для подключения к выпрямительному устройству.
Конструктивно статорное устройство состоит из трех обмоток, в которых формируется три разных значения переменного тока, такая схема представляет собой трехфазный вывод. К корпусу генераторного узла подключается по одному концу каждой обмотки, а второй конец соединяется с выпрямительным устройством. Чтобы усилить и сконцентрировать магнитное поле в обмоточных элементах, проводок от каждой обмотки прокладывается вокруг сердечника, который, в свою очередь, должен быть выполнен в виде металлических пластик.
Обмотка статорного устройства находится в специальных пазах, количество которых в большинстве агрегатов составляет 36. В самом пазу обмотка зафиксирована при помощи пазового клина, который также выполнен из изоляционного материала.
Соединение обмоток трёх-фазного генератора
Звездой соединяется так: все начала или концы вместе, а оставшиеся три вывода на диодный мост. Звезда дает большее напряжение на тех-же оборотах в сравнении с треугольником, по-этому зарядка начинается раньше, а треугольник дает больший ток, но начало зарядки на более высоких оборотах. Разница между звездой и треугольником по току и напряжению примерно в 1.7 раза.
Треугольником соединяется так: конец первой фазы с началом второй, а конец второй с началом третьей, а конец третьей с началом первой, эти три точки на диодный мост Ларионова, это штатный мост авто-генератора.
Когда с генератором будет окончено, то-есть он работает и генерирует электроэнергию, кстати его покрутить желательно и измерить все данные. У вас должно получится при 300об/м порядка 20-30 вольт в холостую и 2-4 Ампер на АКБ. Если так, то с генератором всё в порядке. Померяйте момент страгивания ротора, если он около 0,2-0.4 Нм то всё хорошо, а если больше, то могут возникнуть проблемы со стартом винта на слабом ветре. Как сделать раму с хвостом и поворотную ось вы наверно и сами додумаете. А вот винт это дело сложное, и о нём немного по подробнее.
Мотоблок для электрогенератора
Для жителей сел и поселков за городом использование мотоблока для сборки генератора не является новшеством, так как агрегат очень распространен, и многие проводят земельные работы с его помощью, хотя мотоблок, как другая техника, нередко подвергается поломкам.
При больших повреждениях агрегата владельцы покупают новый, но со старым расстаться хочет не каждый, поэтому старые экземпляры могут использоваться для самостоятельного конструирования генератора переменного тока 220 В. Работой двигателя может обеспечиваться оптимальная производительность асинхронного двигателя в пределах вольтажа от 220 до 380. Мощность двигателя нужно выбирать не менее 15 кВт, а частота оборотов вала должна быть от 800 до 1500 об/мин. Такие характеристики необходимы для полного обеспечения электросети жилища. Ведь с маломощным двигателем получить достаточно энергии не выйдет, а создавать генератор для нескольких осветительных приборов нерационально.
Существуют мастера, которые изготавливают ветрогенератор из асинхронного двигателя своими руками, но в любом случае перед сборкой нужно сначала рассчитать мощность потребления электроэнергии зданием. Ведь в небольших дачных домиках может быть один телевизор или дрель, для которых будет достаточно мощности электрогенератора, переделанного из обычной бензопилы.
Как перемотать статор генератора
На первый взгляд перемотка статора кажется сложной и невозможной в домашних условиях работой, за которую не всегда берутся даже обмотчики электромоторов. Но на самом деле при достижении некоторого опыта, простой трехфазный статор можно перемотать за четыре часа включая все подготовительные операции.
На этой фотографии видно как выглядит сгоревшая обмотка. Антигололедные реагенты не жалеют и изоляцию, а на иномарках, даже на грузовиках генератор располагают почему то в самом грязном месте. Заметны зеленые окислы и КЗ на этом статоре возникло именно из за разрушения изоляции. Прошел этот генератор всего 120тык за полтора года.
Здесь видно как злостно обжигается старая изоляция, но железо это не портит, магнитные свойства не нарушаются. Зато облегчается разборка и очистка статора. Перед сожженим обмотки нужно измерить длину выступающих лобовых частей. Для одних генераторов это критично (не уберется в корпус) для других не критично, но лучше стараться сделать так как было.
Теперь нужно сосчитать количество витков и начертить схему намотки, отметив на статоре места выводов начал и концов обмотки.
Вот статор уже очищен стальной щеткой и подготовлен под намотку.
Теперь лучше всего из специального изоляционного материала синтофлекс, он очень прочен и при намотке толстым проводом не перерубается на выходах из паза. Или из прессшпана, но с ним нужно работать аккуратней, наблюдать за перегибами провода при выходе из паза, нужно нарезать изоляционные прокладки выступающие из торцов паза на 2,5- 3мм с каждой стороны и при плотной укладке по форме паза выступающие из паза на 3,5-4мм Это облегчит последующую заделку пазов: не придется обрезать лишнее. Изготовив и подогнав одну прокладку, по ее ширине или длине нужно отрезать ленту и, прикладывая образцовую прокладку, нарезать тридцать шесть аналогичных и уложить их в пазы.
Начало первой обмотки. Видно, что провод идет волной из первого паза в четвертый.
Намотав половину витков одной фазы, продолжаем намотку в другую сторону, перекрывая пустые лобовые части полукатушек. На фото видно, что поворот начинается в пазу с выводом начала обмотки. Здесь можно заметить, что хоть провод и пошел в другую сторону, направление тока в пазу не изменилось. Не все статоры так намотаны, но так лучше: равномерней заполняются лобовые части и меньше мороки при опрессовке выступающей части готовой обмотки.
Вот намотана одна фаза. Ее конец помечен колечком.
Остальные фазы мотаются аналогично первой.
Вот уже две, начала и концы обмоток выходят с шагом через один паз.
Вот полностью намотаны все три фазы. Теперь нужно заделать пазы, уложив в них выступающие части прокладок, на фото они уже уложены. И обстучать через березовые проставки выступающие части катушек, так чтобы в просвете они не выступали за пределы железа вовнутрь и за пределы крепежного пояска снаружи. В таком виде нужно примерить статор в крышки генератора и проверить нет ли касания обмотки и корпуса и если есть, не поздно поправить. Зачистить и соединить, скрутив и пропаяв выводы концов обмоток. Изолировать лучше куском текстильного кембрика. Перед соединением неплохо проверить нет ли КЗ между фазами и на железо. При «силовой» сборке такое может случиться. В таком случае не поздно найти место контакта и изолировать его дополнительной прокладкой.
Теперь нужно связать обмотку наподобие колбасы и закрепить выводы кордовой ниткой, если таковой нет, льняной, применять капрон и прочие термопласты нельзя — потекут при сушке.
Для пропитки нужно слегка подогреть статор и погрузить его в пропиточный лак ГФ 95 или ему подобный. Никакой мебельный не подойдет. После пропитки нужно дать стечь лишнему лаку и поместить в печку газовой или электороплиты включеной на самый малый нагрев, на решетку или подвесить к решетке, а под статор подложить что-то несгораемое- кафельную плитку, чтобы не капало на раскаленный поддон. Если через час лак перестанет липнуть, то температура правильная и сушить еще два часа. Это самое простое. Если перемотка понравится можно сделать специальную печку для просушки со стабильной температурой . Еще можно сушить лампочкой 100Вт расположеной внутри статора, но это долго.
Для пропитки можно использовать эпоксидную смолу, но ее тоже надо подогревать до жидкого состояния, а если перегреть она схватится сразу. Можно пропитать автомобильной краской МЛ горячей сушки, но она толстая и перед просушкой нужно протереть железо статора, иначе не уберется в корпус, а якорь не уберется в статор.
Вот он готовый статор, теперь осталось собрать генератор.
Теги своими руками, генератор, ремонт, электромотор, статор, Перемотка
Особенности ремонта генератора в мотоцикле
Ремонт генераторов мотоциклов представляет собой довольно трудоемкий процесс, который нуждается в наличии специальных навыков, и если таковых не имеется, то лучше доверить все профессионалам. Когда вы можете быть уверены, что необходим именно ремонт генераторов мотоцикла ? Как это можно определить не знающему человеку? Если аккумулятор находится в рабочем состоянии, мотоцикл едет, но при этом не набирает обороты (зажигание на высоких оборотах нуждается в большем напряжении, которого в свою очередь не хватает). Если вы замечаете такое на своем железном коне, то можно сказать с большой вероятностью, что дело как раз в генераторе. Для того чтобы определить причину, рекомендуется снять разъем (расположенный между реле зарядки и генератором), и проверить напряжение между клеймами. По такому принципу можно проверить практически все мотоциклы в России, способ достаточно простой, но в то же время очень эффективный. Во время изменения переменного тока мотор железного коня должен работать. Стандартные переделы значений составляют 14-50 вольт.
Если зафиксированный вами результат составляет только несколько вольт, то можете быть полностью уверены, что генератор вашего мотоцикла нуждается в проведении ремонта. К слову, многочисленные мотомастерские России быстро справятся с этой и любой другой поломкой.
При этом будьте внимательны, не обращайтесь к умельцам, которые считают, что смогут самостоятельно даже осуществить перемотку статной обмотки генератора – такие действия без надлежащих навыков могут привести к серьезным последствиям. На сайте любителей мотоциклов предложены многочисленные инструкции, связанные с ремонтом такой мототехники. Начиная от пошаговой инструкции с многочисленными фотографиями и заканчивая самыми кардинальными способами.
При этом вас в таком случае должны будут заблаговременно предупредить, что «после выпрессовки вал потребует проведение его реставрации». И тут только ваше личное дело, насколько вы готовы рискнуть своим железным конем. Лично мы рекомендуем обращаться исключительно к специалисту с такой достаточно серьезной проблемой, который для ее устранения станет использовать современную технику и сможет предоставить гарантию всей проделанной работы.
Кроме того, мы рекомендуем, чтобы вы всегда помнили, что диагностика, проведенная неправильным образом – это верный шаг к новым, более серьезным проблемам. Во время перемотки статора генератора железного коня, вы как минимум можете привести его в то состояние, после которого возникнет необходимость в проведении реставрационных работ – при этом, вы не сможете даже понять, в чем крылась настоящая проблема поломки.
Проводите все ремонтные работы только в квалифицированных компаниях, которые смогут справиться с проблемой не только быстро, но и максимально качественно, предоставляя гарантию проделанной работы.
Источник
Перемотка
Чтобы восстановить генератор, нужно отрезать от статора провод с разъёмом, ведущим к реле зарядки аккумулятора. Теперь начинайте разматывать медную проволоку, стараясь не спешить и не отвлекаться от работы. Вам нужно будет сосчитать количество витков на каждой отдельной катушке, поскольку эта информация пригодится при намотке генератора. Кроме того, внимательно следите за тем, в каком порядке провод переходит от катушки к катушке, поскольку наматывать его придётся в аналогичной последовательности. Чтобы не запутаться, нарисуйте на большом листе приблизительную схему расположения катушек, соединяйте её линиями и записывайте количество витков провода на каждой.
После окончания размотки тщательно осмотрите поверхность статора и удалите остатки лака и других посторонних веществ. Если сердцевина катушки внутри сильно оплавлена, восстановление также не будет иметь смысла. Новый провод можно будет заказать в интернете, купить в автомагазине либо на радиорынке. Кроме того, для сборки генератора вам обязательно понадобится специальный лак, который обеспечивает эффективную изоляцию катушек. Однако купить его достаточно сложно, поскольку он редко поступает в продажу — можно обратиться в специализированный сервисный центр либо заменить лак эпоксидной смолой в сочетании с растворителем.
Выберите свободное время для намотки катушек — как правило, процедура отнимает 10–15 часов, поэтому многие перематывают генератор в течение нескольких дней. Чтобы проволока не резала руки, возьмите тонкие мотоциклетные перчатки. Их можно заменить и старыми кожаными перчатками небольшой толщины — при перемотке устройства ваши пальцы должны свободно двигаться. Чтобы витки плотно прилегали друг к другу, воспользуйтесь тонкой пластиковой или металлической линейкой, с помощью которой можно корректировать положение провода на катушке. Перематывая генератор мотоцикла, придерживайтесь схемы, которую вы нарисовали при разборке — нарушение порядка намотки может стать причиной неработоспособности узла, а несоблюдение количества витков повлечёт за собой изменение напряжения в сети.
После этого нужно припаять отрезанный ранее провод с разъёмом и уложить все провода, вернув статору первоначальное состояние. Чтобы обеспечить изоляцию генератора, нужно пропитать все катушки специальным лаком. При его отсутствии разведите эпоксидную смолу растворителем до жидкой консистенции
Изоляция наносится на поверхность обмотки при помощи небольшой кисточки — очень важно получить равномерный слой, чтобы обеспечить возможность правильной установки генератора на штатное место. Ускорить застывание состава можно путём нагрева, но нужно помнить, что пары эпоксидной смолы имеют очень высокую токсичность, поэтому делать это стоит на улице либо в хорошо проветриваемом помещении, воспользовавшись респиратором
Проверка статора генератора мультиметром
Как проверить механизм на предмет поломок? В зависимости от неисправности, статорный механизм может быть проверен на предмет обрыва либо замыкания.
Чтобы произвести диагностику обрыва, вам потребуется мультиметр либо контрольная лампочка:
- Возьмите тестер и активируйте его в режим омметра, после чего подключите щупы к выводам обмотки. В том случае, если обрыв в устройстве отсутствует, тестер должен вывести на дисплей значение сопротивления, составляющее около 10 Ом. Если же обрыв в устройстве имеется, соответственно, ток к обмоткам пройти не может, то значение сопротивления будет стремиться к бесконечности. В данном случае необходимо произвести проверку всех трех выводов.
- Что касается диагностики контролькой, то в данном случае вам необходимо будет подать отрицательный заряд от аккумуляторной батареи на один из контактов обмоточного устройства. Для этого вам потребуется изолированный провод. Положительный заряд необходимо будет подать через контрольку на другой контакт. Если источник освещения стал гореть, это говорит о том, что девайс работает нормально, если нет, то в системе имеется обрыв. Процедуру проверки нужно будет повторить для каждого вывода.
Что касается диагностики на предмет короткого замыкания, то она также может быть проведена с помощью тестера или лампы:
- Отрицательный щуп тестера следует подключить к статору, при этом мультиметр нужно настроить в режим омметра. Положительный щуп соединяется с контактом обмотки, без разницы, с каким именно. Процедура повторяется с каждым выводом.
- Что касается диагностики контролькой, то она осуществляется аналогичным образом. Отрицательный контакт аккумуляторной батареи соединяется с выводом статорного механизма, а положительный — от АКБ с любым выводом. Если лампочка стала гореть, это говорит о том, что в механизме имеется короткое замыкание, если нет, то устройство работает в нормальном режиме. Диагностика осуществляется с каждым выводом (автор видео — канал altevaa TV).
Достоинства и недостатки самодельных аппаратов
Несомненно огромным плюсом является их стоимость. Сборка генератора электрического тока дома гораздо выгоднее, чем покупать в магазине. Идеи как сделать электрогенератор своими руками можно найти на просторах интернета.
Еще одним плюсом будет знание конструкции и принципа работы. Эти знания пригодятся при желании модернизировать и улучшить производительность аппарата.
Основными минусами такого устройства являются невысокая производительность и низкая электробезопасность. Небольшой показатель производительности может полностью удовлетворить минимальные требования.
К сожалению, качество сборки может серьезно повлиять на безопасность устройства. Неправильно собранный агрегат способен причинить вред здоровью или стать причиной пожара.
Устранение неисправности
В большинстве случаев, чтобы проводить ремонт генераторов своими руками пользователю не требуется устраивать полную разборку и переборку устройства, ограничиваясь исправлением обнаруженных неполадок. Так, для начала вам будет достаточно провести простое техническое обслуживание, которые заключается в:
- Пайке повреждённых и оторванных проводов, если таковые обнаружены. Обязательно перед этим зачищайте их концы посредством нождачной бумаги.
- Проверьте надёжность крепления всех болтов и соединений, в случае надобности дополнительно зафиксируйте.
- Восстановите повреждённую изоляцию.
К сожалению, иногда источником неприятностей становится износ или повреждение обмотки стартера генератора. В таких случаях приходится проводить достаточно сложную процедуру перемотки, что требует тщательной подготовки. В подобных ситуациях новичкам рекомендуется обратиться за помощью к мастерам ремонтных сервисов, однако, если вы твёрдо настроены исправить проблему лично, рекомендуем предварительно ознакомиться со схемой обмотки генератора в вашем автомобиле. Часто её можно найти в интернете в технических документах на сайтах производителя конкретной модели.
Ветряки на даче
На этом пока заканчиваю, подробнее об этих ветряках и о других смотрите в разделах, так-же если кому нужны расчёты предлагаю далее посмотреть другие статьи.
Расчет лопастей из ПВХ труб В статье много готовых, рассчитанных винтов для выбора под ваши ветрогенераторы. А так-же таблицы расчетов. Рассчитанные винты имеют все нужные данные включая координаты лекала лопастей для вырезания из труб.
Расчет складывающегося хвоста Защита ветрогенератора от сильного ветра методом смещения ветроголовки относительно поворотной оси и складывающимя хвостом. Таблицы расчета эксель, а так же формулы и описание принципа работы данной конструкции защиты ветряка от урагана.
Расчет генератора Простой пример расчета основных параметров трехфазного генератора на постоянных магнитах. Я постарался написать как можно понятнее для начинающих процесс расчета и что к чему, от чего зависят параметры генератора.
Источник
Проверка на обрыв цепи
Как проверить статор генератора на обрыв? Для начала стоит перевести измерительный прибор в режим омметра, после чего подводим щупы к выводам обмотки. При отсутствии обрыва мультиметр будет показывать значения ниже 10 Ом. В противном случае показания будут стремиться к бесконечности. Таким образом, ток по обмотке не проходит, что говорит о наличии обрыва. Так нужно проверить все выводы.
В случае использования лампочки делаем проверку в следующей последовательности. Для начала соединяем проводом (лучше изолированным) минусовую клемму аккумулятора с одним из выводов обмотки. Плюс батареи подаем к другому выводу через лампу. Ее свет укажет на полный порядок, если же лампа не загорелась, значит, обрыву быть. Так нужно поступить с каждым выводом.
Размер магнитов
Магниты внутри генератора тоже бывают разные по толщине. Однозначно, чересчур толстые и мощные магниты не приветствуются, так как повышают себестоимость, и в разы увеличивают процент залипания. Другими словами, чем больше магнита, тем выше магнитное поле, а это переизбыток, грозящий выходом за пределы статора необходимой энергии. Все должно быть в норме.
Что касается ширины, то магниты должны быть подобраны конкретно под определенный генератор. Точнее будет сказать так: магнит должен быть немногим шире зуба статора. К примеру, если ширина зуба 10 мм, то ширина магнита должна быть на 1 мм больше.
Генератор в разборе
Для более точного расчета используются проценты и математические вычисления с конкретным типом генератора. Как правило, придерживаются схемы в 1 процент. Если зуб шириной в 7,5 мм, то магнит должен быть шире него на 1 процент или на 0,75 мм.
Итак, для грамотной проверки катушки важно знать также о размерах магнита или магнитного поля, и насколько оно соответствует конкретному типу генератора. Например, если используется магнитное поле больше, чем требуется, вся схема нарушается, КПД генератора спадает, появляется неравномерность процесса залипания, и оно может увеличиться
Таким образом, вывелась некая общая схема, позволяющая сделать более эффективным метод проверки катушки генератора
Важно суметь определить, каков процент залипания, в какую сторону намотана катушка (по какой схеме течения тока) и какой толщины магнитное поле. Это и есть те самые три кита, знание о которых позволит своими силами проверить катушку, рассчитать КПД генератора, определить неисправность агрегата и, в общем, стать неплохим домашним автоэлектриком, специализирующимся на обмотках
Перемотка генератора в тихоходный для ветряка или с 12 м/с делаем 5 м/с
Имеется генератор с током 25А, рассчитанный на ветер минимум 12 м. с. В Российских условиях, это через чур сильный ветер, и он может быть большой редкостью. В связи с этим, я и взялся за переделку генератора для ветряка любезно предоставленным мне за 4000 т.р. Парнем из Штатов. Эти генераторы используются в ветряках мощностью 500-600 Ватт. А еще чаще они служили моторами в электротранспорте, картингах и т.д.
На фотографии видно, что он имеет две независимых обмотки соединенных последовательно. При тесте дрелью, 300 оборотов, он показал ток 5А напряжение 4В, при 800 оборотах показал 25А 17 В. Эти показатели никуда не годятся в наших условиях.
Для переделки нам понадобится провод лакированный сечением 0.6 -0.7 мм цена бобины порядка 200-500р на рынке можно также использовать провод из трансформаторов, рэле , катушек, и тд. Но только провод на всем диаметре должен быть целым и не иметь скруток, и быть одинаковым.
Как самому перемотать генератор
На первый взгляд перемотка статора думается сложной и неосуществимой дома работой, за которую не всегда берутся кроме того обмотчики электромоторов. Но на самом деле
при достижении некоего опыта, простой трехфазный статор возможно перемотать за четыре часа включая все подготовительные операции.
На данной фотографии видно как выглядит сгоревшая обмотка. Антигололедные реагенты не жалеют и изоляцию, а на иномарках, кроме того на грузовиках генератор располагают из-за чего то в самом нечистом месте. Заметны зеленые окислы и КЗ на этом статоре появилось как раз из за разрушения изоляции.
Прошел данный генератор всего 120тык за полтора года.
Перемотка статора генератора.
Тут видно как злостно обжигается ветхая изоляция, но железо это не портит, магнитные особенности не нарушаются. Но облегчается очистка и разборка статора. Перед сожженим обмотки необходимо измерить длину выступающих лобовых частей.
Для одних генераторов это критично (не уберется в корпус) для других не критично, но лучше стараться сделать так как было.
Сейчас необходимо сосчитать количество витков и начертить схему намотки, отметив на статоре концов выводов и места начал обмотки.
Вот статор уже очищен металлической щеткой и подготовлен под намотку.
Основные неисправности статора
Как правило, главные поломки статора — это:
- «Обрыв» рабочей обмотки.
- Наличие короткого замыкания.
Характерный признак, по которому можно судить о неправильной работе статора, это пропажа зарядного тока. На это может указывать не погасший индикатор разряда аккумулятора после запуска двигателя. Стрелка вольтметра при этом будет ближе к красной зоне.
При измерении вольтажа на АКБ, когда работает двигатель, напряжение будет меньше требуемого значения. Для самой батареи это не менее 13.6 В, а для генератора – 37.3701 В. Иногда в случае короткого замыкания на обмотках можно услышать характерный вой, издаваемый генератором.
В процессе эксплуатации автомобиля генератор может нагреваться и находиться под воздействием электрических нагрузок. Помимо этого, ему приходится работать в негативных условиях внешних факторов. Со временем это неизбежно приводит к ухудшению состояния изоляции обмоток, из-за чего случаются электрические пробои. Тогда решить проблему можно ремонтом (перемотка статора генератора) или полной его заменой.
Как перемотать статор генератора

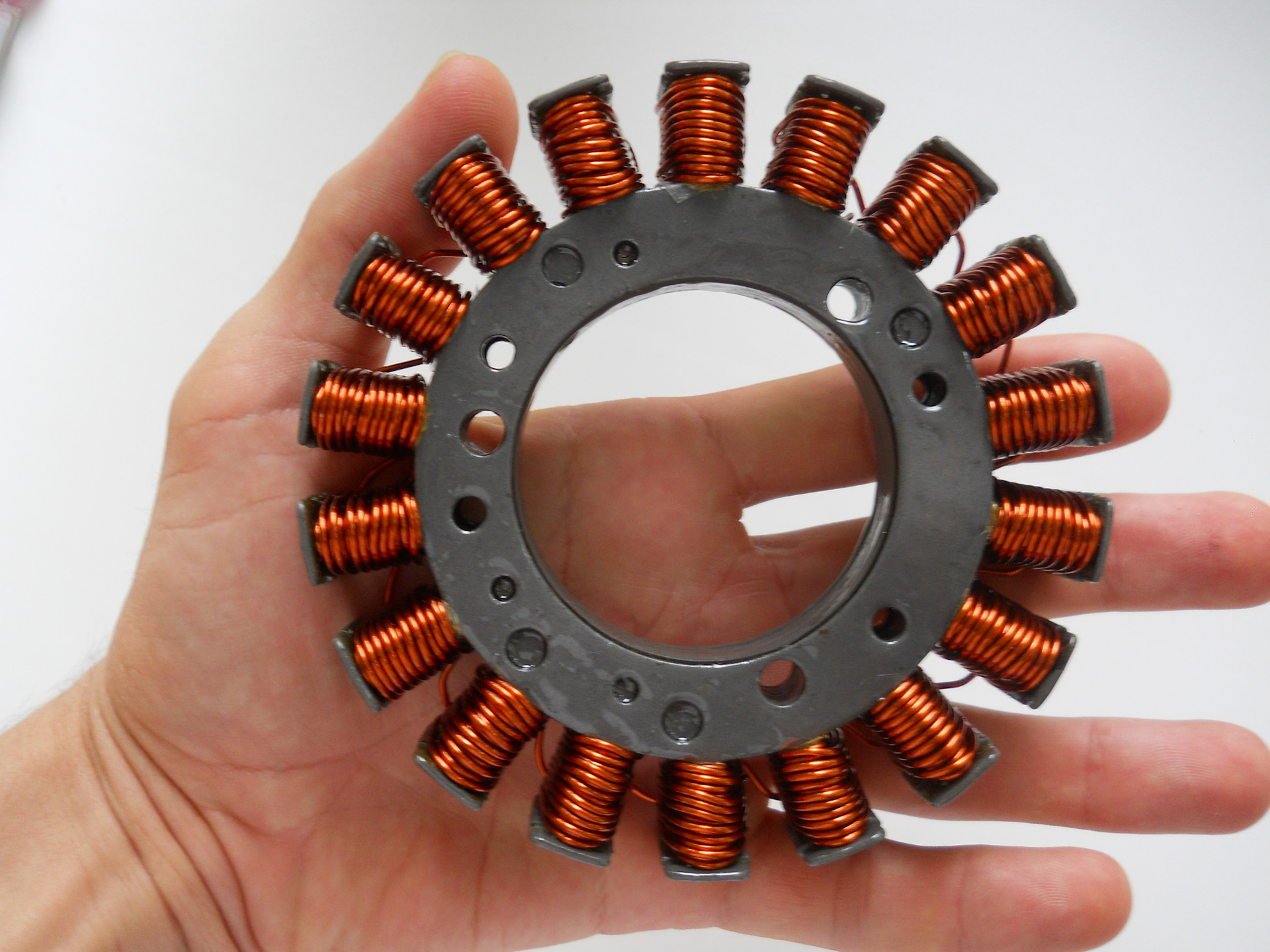

Новая обмотка мотается не на три зуба, а каждая катушка зуб, и катушек получится не 18 шт., а 36 шт. если статор на 36 зубов. Можно делать всыпную обмотку, то-есть сначала на самодельном станочке намотать все катушки, а потом заправлять их в пазы. Но я мотаю прямо на зубы, предварительно вставляю изоляцию из плотного картона и мотаю прямо на зуб виток витку. Так получается ровнее и плотнее, правда времени надо много на этот кропотливый процесс, но так и меньше меди уходит и сопротивление генератора меньше из-за небольших лобовых частей катушек. Количество витков чем больше влезет тем лучше, чем больше меди, тем эффективнее генератор в общем.
Катушки мотаются по трехфазной схеме, все в одном направлении. Для примера если генератор на18 зубов, первая фаза 1,4,7,10,13,16 зуб, вторая 2,5,8,11,14,17 зуб третья 3,6,9,12,15,18 зуб. После намотки статор обычно пропитывают лаком, а я просто обмазываю эпоксидной смолой. Начала и концы фаз лучше вывести наружу генератора, должно быть шесть проводов, а далее уже соединять звездой или треугольником. Подробнее можно посмотреть здесь о схемах соединения Как сделать ветрогенератор из автомобильного генератора
Схема
Важно перед тем, как проводить наматывание обмотки, прочертить схему. К примеру, в 1-фазном генератора обмотки соединены по принципу линейности
Другими словами, начало 1-й части обмотки аналогично началу 2-й фазы, конец 3-й – концу 4-й, начало 3-й – началу – 4-й и т.д.
А вот в 3-фазном генераторе соединение осуществляется другим образом. Начало 1-й обмотки — конец 2-й, начало 2-й – конец 3-й и т.д.
В трехфазном генераторе также часто используется схема «звезда» или «треугольник». Если использовать в генераторе обмотку, собранную по схеме «звезда», вольтаж увеличится в полтора и более раз. В соединении «треугольник» вольтаж будет равен стандартному.

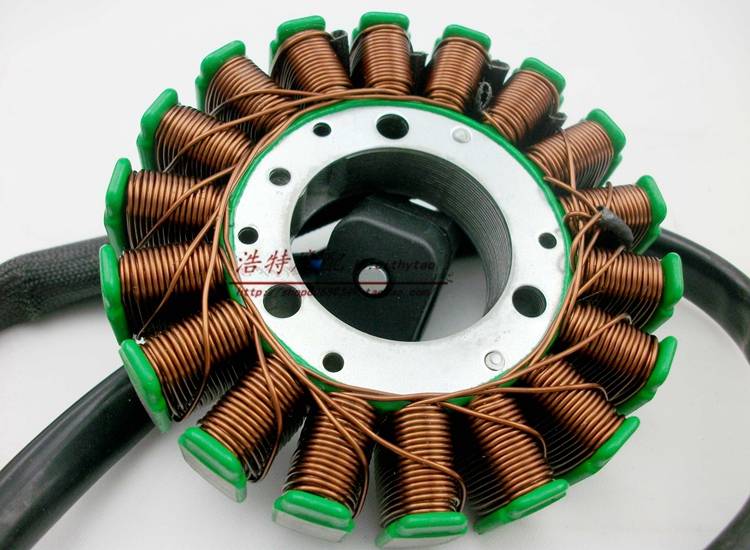

Как перемотать генератор для мотоцикла своими руками?
Достаточно часто мотоциклистам приходится сталкиваться с основными симптомами отказа генератора — отключением электроприборов, отказом стартера, а также нестабильной работой мотора на высоких оборотах. Лучшим вариантом решения проблемы будет покупка нового генератора, но такой узел для большинства зарубежных мотоциклов будет стоить очень дорого. Также существует возможность приобрести подержанную деталь на разборке, но она с равной вероятностью может проработать в течение 100 или нескольких десятков тысяч километров, поэтому покупка превратится в лотерею. Поэтому в некоторых случаях вам поможет только перемотка генератора мотоцикла, которая позволит восстановить его работоспособность без лишних затрат и чрезмерного риска. Конечно, эта операция требует немалых усилий, но результаты работы наверняка смогут порадовать вас.
Гараж → Перемотка генератора, предыстория, ремонт своими руками
После проведенной работы над мотоциклом решил съездить к родителям, а это 250 км. Дождавшись пятницы, после работы выезжаю в дорогу. Проехав 110 км, останавливаюсь что-то проверить, уже не помню что. И бац, жму на кнопку стартера, а в ответ лишь щелчок реле. Уже начало смеркаться и видно что фара светит, понимаю что аккумулятор жив. Не долго думая чуть растолкав, завожу мотоцикл со второй передачи. Проехав еще несколько километров, как раз въехал в город Изюм, слышу что мот не может набрать обороты, выше 6000 об. начинаются жуткие перебои. Вырубаю свет и все приходит в норму. Теперь мне стало понятно что нет зарядки, именно поэтому не работал стартер и не хватает напряжения для зажигания на высоких оборотах. Пришлось звонить отцу и просить забрать меня на бусе.
Это фото уже на следующий день у родителей.
Дальше нужно было убедиться что это именно генератор. Нужно просто снять разъем, идущий от генератора к реле зарядки и проверить напряжение между тремя клеймами. Проверять нужно при работающем двигателе, меряем переменное напряжение. Вольтаж может быть у всех разным и зависит от оборотов двигателя, но обычно в пределах 14-50 вольт. У меня показывало несколько вольт.
Стоит отметить что ремонтом генератора я занялся после возвращения в Харьков, то есть 250 км я проехал без генератора. Для этого я полностью зарядил аккумулятор и взял с собой запасной от скутера. На родном удалось проехать 200 км!
Теперь когда я стал уверен что это генератор, начал искать где можно приобрести новый или б/у. Новый вроде выпускает британская фабрика и стоит он немало. А вот б/у реально можно найти. Но почитав форумы я понял что б/у с легкостью сломается на следующий день. Потому как это довольно распространенная поломка. Видимо со временем портится изоляция, или это так действуют современные синтетические масла на старую изоляцию.
Поэтому оптимальным оказалось перемотать генератор. Оказалось, есть немало примеров успешной перемотки своими силами. Для этого необходим провод, немного спец лака или эпоксидного клея и много терпения.
Снять статор генератора довольно просто. Нужно отключить аккум, положить мот на левый бок (для тех кто не хочет сливать масло), снять правую крышку и открутить генератор, предварительно отключив его разъем.

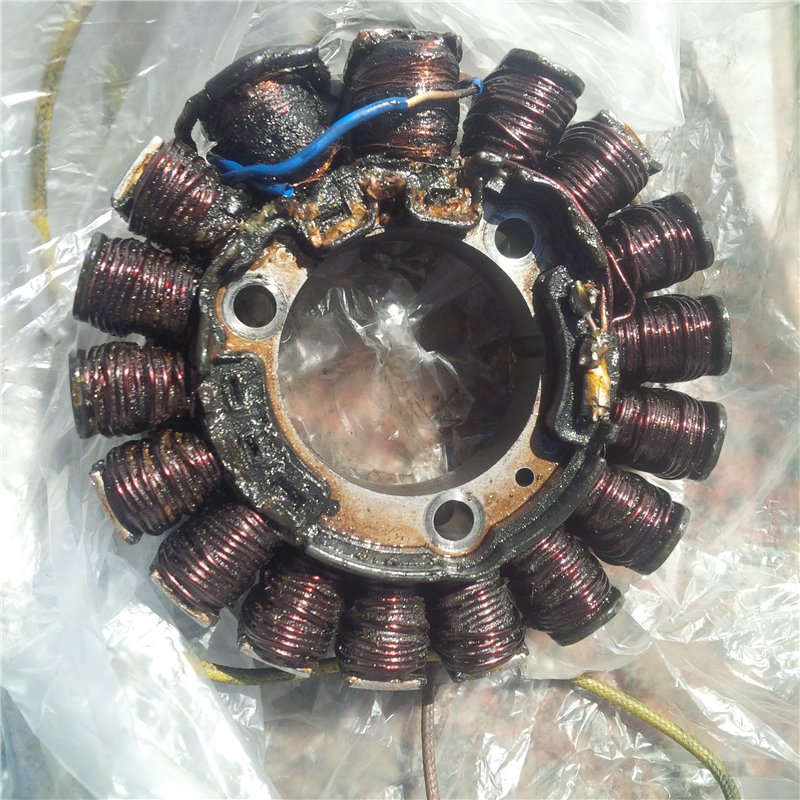

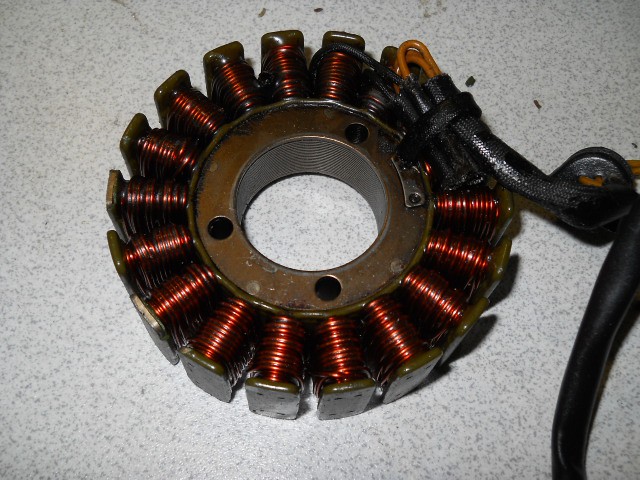

А вот и наш статор, видно что в некоторых местах изоляция потемнела и испортилась.
Провод я купил на радио рынке, спец лак найти не удалось, а эпоксидный клей довольно распространен.
Приступаем к размотке статора генератора, лучше все фотографировать, чтоб не забыть что куда подсоединялось. Отрезаем провод с разъемом и разматываем, считаем количество витков на катушке, у меня было 37 витков.
По мере размотки нарисовал схемку.
После размотки все хорошенько вычищаем от остатков лака и масла. Одеваем кожаную перчатку и начинаем мотать, прижимая виток к витку. Для лучшей укладки провода, можно помогать пластиковой линейкой и т.п. Мотал я очень долго, больше чем на пару-тройку часов в день меня не хватало, ушло четыре дня.
Потом припаиваем родной провод с разъемом, стеклотканную изоляцию оставляем родную. Прокладываем провода как были. После нужно все пропитать лаком при помощи кисти. Я использовал эпоксидный клей, который развел растворителем до вязкости лака. После пропитки можно ускорить процесс затвердевания при помощи нагревания. Я просто поместил статор в духовку при малом огне и открытой дверце на час где-то. Помним что эпоксидная смола токсична!
Осталось прикрутить статор генератора к крышке и установить на мотоцикл в обратном порядке. Еще нужно проверить напряжение между клеймами, оно должно быть в районе 14-50 вольт и меняться с оборотами.
С перемотанным генератором я проехал несколько тысяч, полет нормальный.
PS: Больше не буду повторять подобный ремонт, слишком трудоемко.
