Как подключить фару на питбайке
Для понимая озвучим, что в природе существует, всего два варианта как установить свет на питбайк. Какой из двух вариантов подходит для вас и зависит исключительно от того, есть ли на генераторе соответствующая проводка для запитывания света или нет. И так
- Вариант 1. Из генератора выходит три провода, один из которых изолирован. Пример — это Zongshen 160, на генераторе этого мотоцикла обмотка отсутствует. Выход-ставим генератор с обмоткой для возможности подключения света.
- Вариант 2. Из генератора выходит 6 проводов и три из которых изолированы. Примером такого расклада будет Lifan 140. На этом генераторе есть обмотка для запитывания света. Установка света на питбайк с таким мотором займет 2-3 часа, если следовать инструкции.
Опережение зажигания
Как выставить зажигание на 4т скутере с опережением? Существует мнение, что если сделать это, то увеличатся скорость и мощность мотора. В теории так оно и есть. Если искра в момент сжатия будет возникать чуть раньше момента прохождения цилиндром мёртвой точки, это должно дать желаемый эффект. Но техническая реализация такой настройки зажигания на скутере связана с переносом его выступа на корпусе ротора генератора. Существует способ, который является более простым и безопасным, дающий определённый эффект. Можно на выступе зажигания сделать ступеньку. Для этого нужно снять слой 0,5 мм с половины поверхности выступа. Ступенька должна начинаться со стороны, которая первой контактирует с датчиком зажигания. Двойная искра, которая получается в результате, обеспечит более предсказуемый запуск двигателя, а также повысит вероятность зажигания при воздействии неблагоприятных факторов, связанных с погодными условиями и неправильной настройки подачи топлива и воздуха.
Система зажигания играет важную роль: без нее ни одно транспортное средство с бензиновым или дизельным мотором не сдвинется с места. От того, как она настроена, зависит качество работы двигателя, будет ли он заводиться в холодную погоду, правильно ли будет работать. В зависимости от того, как настроено зажигание и какие подобраны свечи на скутере, зависит — поедет он или нет. Из данного материала вы узнаете, как выставить зажигание на скутере самостоятельно, что для этого потребуется, как настраивать бесконтактную систему.

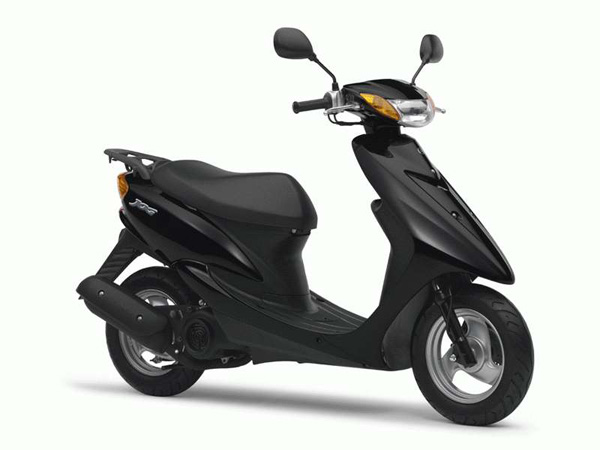

Электрическая схема скутера Ямаха Jog
Электрическая схема скутера Yamaha Jog
в домашних условия своими руками, для того чтоб увеличить схему нажмите на неё .
1. свеча зажигания
2. катушка зажигания
3. генератор
4.прерыватель
5.выпрямитель
6.пусковой обогатитель
7.электродвигатель стартера
8.реле стартера
9.предохранитель
10.аккумуляторная батарея
11.выключатель стартера
12.замок зажигания
13.выключатель освещения
14.переключатель света фар
15.передняя фара
16.лампа подсветки приборов
17.задний фонарь и стоп-сигнал
18.рычаг переднего тормоза
19. рычаг заднего тормоза
20.реле сигналов поворота
21.выключатель сигналов поворота
22.левый передний сигнал поворота
23.левый задний сигнал поворота
24.правый задний сигнал поворота
25.правый передний сигнал поворота
26.звуковой сигнал
27.выключатель звукового сигнала
28.контрольная лампа уровня масла
29.датчик уровня масла
30.датчик указателя уровня топливо
31.указатель уровня топлива
32.контрольная лампа превышения допустимой скорости
33.датчик превышения допустимой скорости
34.резистор
коммутатор на скутер ямаха
ремонт двигателя Yamaha Jog
Разборка и сборка двигателя (тип 2). 1 – крышка, 2 – подпружиненный винт, 3 – винт, 4 – кожух №3, 5 – кожух №1, 6 – свеча зажигания, 7 – гайка, 8 – головка цилиндра, 9 – прокладка головки цилиндра, 10 – цилиндр,11 – стопорное кольцо, 12 – поршневой палец, 13 – поршень, 14 – подшипник, 15 – прокладка, 16 – поршневые кольца.
Снятие и установка двигателя (тип 2). 1 – сиденье и задний багажник, 2 – подножка, 3 – винт, 4 – кожух аккумуляторной батареи, 5 – проводка аккумуляторной батареи, 6 – проводка прерывателя (CDI), 7 – проводка пускового обогатителя, 8 – колпачок свечи зажигания, 9 – винт, 10 – хомут, 11 – корпус воздушного фильтра, 12 – масляная трубка, 13 – хомут, 14 – масляная трубка, 15 – карбюратор, 16 – болт, 17 – болт, 18 – болт, 19 – выхлопная труба, 20 – прокладка, 21 – самоконтрящаяся гайка, 22 – регулировочная гайка, 23 – трос заднего тормоза, 24 – штифт, 25 – болт крепления амортизатора, 26 – болт крепления двигателя.
Принципиальные схемы электрооборудования
В основном на всех скутерах электрические схемы идентичны между собой, различаются только набором потребителей электроэнергии, наличием тахометра, сигнализации и т. п.
Почему-то именно электрооборудование часто вызывает наибольшие трудности с пониманием, хотя вроде ничего сложного здесь нет. Чтобы в нем разобраться, достаточно минимальных знаний по электротехнике. Итак, начнем с того, что общая электросхема скутера состоит из трех автономных частей: схемы зажигания, схемы освещения/сигнализации и схемы питания стартера.
Общая схема электрооборудования скутера без злектростартера
Общая схема электрооборудования скутера с электростартером
Примечание:
Для обозначения цветов проводов используются следующие сокращения: W – белый, В – черный, R – красный, Br – коричневый, У – желтый, BI – синий, G – зеленый, Р – розовый, Gr – серый, О – оранжевый. При этом первая часть обозначения указывает основной цвет провода, вторая (если имеется) – цвет полос.
Примечание:
Из-за того что производители мототехники постоянно вносят изменения, реальный цвет проводов может отличаться от приведенного на схеме.
Схема зажигания
1 – свеча зажигания
2 – катушка зажигания
3 – коммутатор (упрощенная схема)
4 – ротор генератора
5 – обмотка зажигания
6 – датчик
Электрическая схема проводки китайского скутера 4т 125 и 150 cc
В этой публикации Вашему вниманию предложена схема электрооборудования китайского четырехтактого скутера Viper Storm 150 (Вайпер Шторм) и ему подобных. Также Вы можете скачать схему себе на компьютер, нажав на картинку.
Представленная электрическая схема проводки актуальна для таких китайских скутеров 4т 125 и 150 кубов:
- ABM — Sprinter 150, Vulcan 150
- Alfamoto — Bison 150, Fighter 150, Saigak 150
- Baotian — BT151 T-2, BT125Т-2/17
- ВМ Балтмоторс — Galaxy 125, Maxxy 125, Biwis125, Action 6
- CPI — Oliver Sport 125, Oliver City 125
- Corsa — Fratello 150
Defiant — Lamberti DT125T, Velon DT125QTB, Maxo 150, Spike 150, Booster 150, Reflex 150, Reaper 150, Wudo 150 Daelim — Trans 125, Delfino 125, S1 125, SL 125 History E-Moto Forsage — FT-150T-6, FT-150T-6C, Saturn 150, Neo 150, Ufo 150 Fada — FD150QT-15 Honling — Boomerang 125, Joker 125 Hyosung — MC 150 Irbis — Centrino 125, SLX 125, ZR 125, Nirvana 150 Jialing — JL125T, JL150T-6, JL150T-7 Кeeway — Аrn 150, Focus 150 Kinlon Rus — JL125T-C, JL125T-E, JL125T-10, JL125T-10E Kinroad — XT125T-8, XT150T-8 Wind Hunter Kymco — Grand Dink 125, Grand Dink 150, Agility 125 Lifan / ЗиД-Lifan — LF 125T, LF150QT-8, LF150QT-15 Patron Rus — Leo 125, Major 150 Qingqi — QM125T-R Reggy — Fantom RG125S1250-1251 RM Rus Русская механика — Brilus 125-12E, RM-X125-12С Skymoto — Bravo 150, Rio 150, Asia 150 SYM — VS-150, RS-125, RS-150 Vento — Phantom GT5, Hantera GT5, Triton R4 Viper — Legend 125, Cruiser 150, Storm 150, Fabius 150, Volcano 150, Matrix 150, F1-150, Mega 150, Nova 150, Victory 150 Xinling — TXM125-E, TXM125 Winq
Yinxiang — YX150
Скачать схему
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Как проверить стартер скутера?
Если при нажатии на кнопку запуска, стартер не крутит, то эта ситуация не всегда может нам говорить о его неисправности. Помимо самого стартера в электрике скутера есть несколько элементов управляющих его работой. Таких как аккумуляторная батарея, реле, кнопка запуска и провода подводящие питание. И при отказе хотя бы одного из этих элементов — полностью исправный стартер работать не будет.
Поэтому, чтобы не терять много времени и не делать потом лишнею работу, мы не будем гадать, а поступим проще: пойдем по методу исключения: подключим стартер напрямую к аккумуляторной батарее — минуя реле, цепь кнопки запуска и штатные провода питания, тем самым полностью исключим неисправности в элементах отвечающих за работу стартера.
