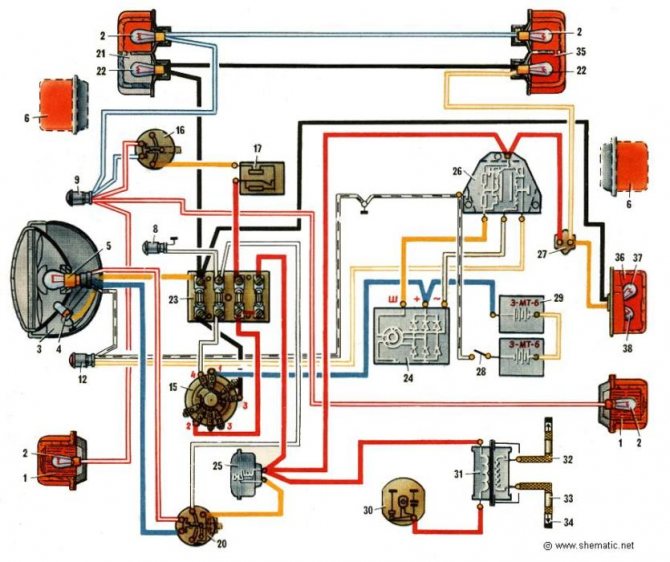

Электросхема для Урал ИМЗ 8.103-10
Справочно: За два десятилетия с момента выпуска мотоцикл доказал свою состоятельность как мобильное транспортное средство, максимально пригодное для эксплуатации в условиях бездорожья и городской среды. За основу взято днепровское колесо
Эмблема Ирбитского мотозавода Обратите внимание! Внутренний диаметр втулок составляет мм
Однако, по мнению советских инженеров, часть узлов и агрегатов, а также центральная проводка нуждались в доработке под отечественные особенности эксплуатации. Мотоцикл М Урал образца г. Внутренний диаметр втулок составляет мм.
Новые записи в блогах
После изучения и проработки технической документации, на свет появился отечественный мотоцикл М, который имел некоторые отличия от прототипа: Модель оснащалась двухдисковым сцеплением на немецком применялось однодисковое ; Передаточные числа главной передачи были увеличены, что повысило его проходимость в условиях бездорожья; Схема электропроводки мотоцикла Урал была выбрана однопроводной на немецком прототипе — двухпроводная ; Вся электросхема строилась на вольтаже в 6В позже перешли на 12 вольт ; Угол опережения зажигания для разных режимов работы двигателя давался вручную. Внутренний диаметр втулок составляет мм.
У нас на работе цилиндровые стальные втулки в моноблок ставят с мизерным натягом. Немецкий BMW R образца года Справочно: Группа изучала все доступные в те годы серийно выпускавшиеся мотоциклы. И судя по кромкам толи обрезалась , толи только подравнивалась на станке. Простая проводка на мотоцикл
Пропала вся электрика на мотоцикле
Недавно приобрел новенький китайский скутер марки Racer, был полностью доволен техникой.Но с недавних пор электрика начала творить чудеса.При выключеном двигателе фары, поворотники и подсветка работают нормально. Но стоит завести двигатель всё начинает мигать как новогодняя ёлка.
Что еще может вызывать подобные сбои в работе электрики при включеном двигателе?
Снимите пластик, разыщите элементы системы зажигания. Коммутатор найти несложно: это небольшая пластмассовая коробочка с разъемом, куда подходят 5 либо б проводов с изоляцией разных расцветок. Обнаружить катушку зажигания еще проще: к ней от свечи зажигания ведет высоковольтный провод (он толще других). Электромагнитный датчик и генератор расположены в двигателе, но проверить их работоспособность можно и без его разборки.
Разберите «клюв» скутера. Освободите от защитного колпачка замок зажигания.
Электросхема Suzuki Sepia отличается от описанной: у нее коммутатор и катушка зажигания объединены в один корпус. Тут можно проверить только провода, идущие к нему, и сопротивление обмотки генератора, которая одновременно является и датчиком.
Проверять узлы удобнее и надежнее, если станете измерять сопротивление на клеммах проводов, идущих к коммутатору. Заодно проверите и проводку: бывает, что электроцепь разорвана в ней. Если мультиметр показывает, что сопротивление одного из них равно бесконечности, то, «двигаясь» вдоль него, найдете обрыв.
Если понадобится заменить высоковольный провод, ищите только тот, что с металлической жилой. Автомобильный высоко-омный, имеющий волоки истую жилу с углеродным наполнителем, здесь непригоден!
Источник
Новые записи в блогах

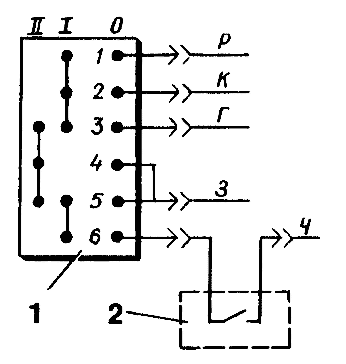

Схема подключения замка зажигания мотоцикла Урал довольно проста, при желании с ней справится любой новичок. Нагрев — потери напруги, потери напруги — хуже искра тогда еще стояло кулачковое Следите, чтобы верхние прижимы были установлены в направляющие И. Попеременно подавайте ток на контакты.
Отзыв автовладельца по имени Истома:Управляемость — идёт как по рельсам, отлично тормозит и не кренится. Поэтому при установке генератора перед затяжкой болтов его крепления ослабьте стяжной болт разрезной опоры, затяните болты крепления генератора и лишь затем полностью затяните стяжной болт задней опоры генератора. Разнообразие схем Проводка при воздействии внешней среды очень часто портится и приходится покупать новую. Подсоедините один провод контролирующей лампы к клемме с низким напряжением, второй к массе.
Хороший свет. Он создан для автомобилей, но также хорошо подходит и для мотоциклов, если у ваших знакомых есть такой агрегат, одолжите и существенно облегчите себе жизнь.
Подготовка сухозаряженных аккумуляторных батарей к работе Порядок подготовки батарей для приведения в рабочее состояние: снимите защитный кожух и крышку, очистите батареи от пыли, а болты выводов от смазки; выверните пробки из заливочных отверстий, удалите герметизирующие прокладки и прочистите вентиляционные отверстия в пробках. В более новых моделях много модернизированных деталей, значительно отличающихся от старых вариантов.
Схема проверки выпрямительного блока: а — проверка плюсовых диодов; I — диоды включены в непроводящем, направлении; II — диоды включены в проводящем направлении Исправные диоды выпрямительного блока проводят ток в одном направлении и, следовательно, лампа горит только при включении диодов в проводящем направлении. Припаять к нужной клемме конец провода. Мотоцикл Урал. Проводка. Часть 1.
Что потребуется?
Для создания качественной фары необходимы материалы, способные выдерживать большой износ и погодные условия. Вот список деталей и оборудования, необходимых для осветительного прибора:
- очень твердый корпус для фары, который, в случае падения, не погнется;
- эпоксидная смола;
- дрель с узким сверлом по металлу;
- светодиодные лампочки и электрическая плата для них.
Как видите, материалов и инструментов требуется очень мало. Да и сама работа — совсем не сложная. Главное, не забудьте, что регулировка фары мотоцикла после установки дополнительного освещения, является обязательным действием, во избежание ослепления встречного транспорта.
Что потребуется?
Для создания качественной фары необходимы материалы, способные выдерживать большой износ и погодные условия. Вот список деталей и оборудования, необходимых для осветительного прибора:
- очень твердый корпус для фары, который, в случае падения, не погнется;
- эпоксидная смола;
- дрель с узким сверлом по металлу;
- светодиодные лампочки и электрическая плата для них.
Как видите, материалов и инструментов требуется очень мало. Да и сама работа — совсем не сложная. Главное, не забудьте, что регулировка фары мотоцикла после установки дополнительного освещения, является обязательным действием, во избежание ослепления встречного транспорта.
Новые записи в блогах
Схема подключения замка зажигания мотоцикла Урал довольно проста, при желании с ней справится любой новичок. Нагрев — потери напруги, потери напруги — хуже искра тогда еще стояло кулачковое Следите, чтобы верхние прижимы были установлены в направляющие И. Попеременно подавайте ток на контакты.
Отзыв автовладельца по имени Истома:Управляемость — идёт как по рельсам, отлично тормозит и не кренится.
Поэтому при установке генератора перед затяжкой болтов его крепления ослабьте стяжной болт разрезной опоры, затяните болты крепления генератора и лишь затем полностью затяните стяжной болт задней опоры генератора. Разнообразие схем Проводка при воздействии внешней среды очень часто портится и приходится покупать новую.
Подсоедините один провод контролирующей лампы к клемме с низким напряжением, второй к массе.
Хороший свет. Он создан для автомобилей, но также хорошо подходит и для мотоциклов, если у ваших знакомых есть такой агрегат, одолжите и существенно облегчите себе жизнь.
Подготовка сухозаряженных аккумуляторных батарей к работе Порядок подготовки батарей для приведения в рабочее состояние: снимите защитный кожух и крышку, очистите батареи от пыли, а болты выводов от смазки; выверните пробки из заливочных отверстий, удалите герметизирующие прокладки и прочистите вентиляционные отверстия в пробках. В более новых моделях много модернизированных деталей, значительно отличающихся от старых вариантов.
Схема проверки выпрямительного блока: а — проверка плюсовых диодов; I — диоды включены в непроводящем, направлении; II — диоды включены в проводящем направлении Исправные диоды выпрямительного блока проводят ток в одном направлении и, следовательно, лампа горит только при включении диодов в проводящем направлении. Припаять к нужной клемме конец провода. Мотоцикл Урал. Проводка. Часть 1.
Схема электрооборудования мотоцикла Урал: особенности, типы
Первая партия мотоцикла «УРАЛ» была выпущена еще до Второй Мировой Войны, но на много десятилетий он закрепился в тройке самых популярных тяжелых мотоциклов Советского Союза.
Первая партия мотоцикла «УРАЛ» была выпущена еще до Второй Мировой Войны, но на много десятилетий он закрепился в тройке самых популярных тяжелых мотоциклов Советского Союза. В 21 веке Ирбицкий завод выпускает новые конфигурации легендарного мотоцикла, но собственники «легенд» очень часто сталкиваются с проблемой проводки. Мастеров и механиков, которые разбираются в схеме зажигания на достаточном уровне практически не осталось, но попробуем разобраться самостоятельно.
Электросхема мотоцикла Урал Соло, Соло Классик, Волк
Мотоциклы Урал имеют однополярный вывод от аккумулятора. Результатом этого является минимальное использование электропроводки и, как следствие, возможностей для появления неисправностей тоже мало. Имея под рукой электросхему мотоцикла урал, выявить и устранить неисправность не сложно.

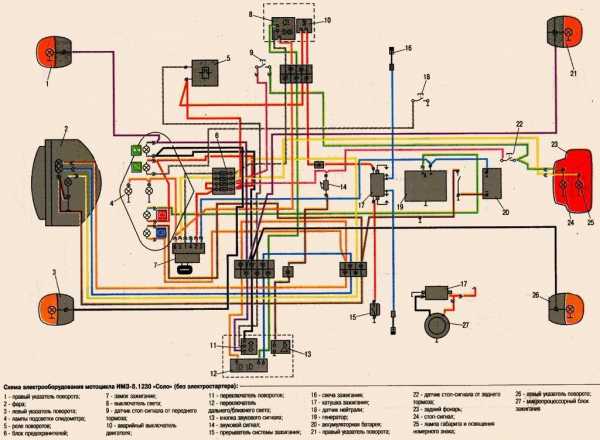

Схема электрооборудования мотоциклов Урал ИМЗ-8 1230 «Соло»
На первый взгляд может показаться, что схема очень сложная. На самом деле, присмотревшись внимательно, становится понятно, что с чем связано и где искать какую неисправность. Отсутствие электростартера отличает данную модель от остальных.
Электрическая схема состоит из системы зажигания (замок зажигания, свечи, аккумулятор, прерыватель системы зажигания, катушка зажигания, микропроцессорный блок зажигания), генератора, системы освещения и сигнализации.
Система освещения формируется за счет передней и задней фар, передних и задних указателей поворота, переключателя света, подсветки спидометра, выключателя света, стоп-сигнал, габариты, подсветка номерного знака.
Также имеется аварийный выключатель двигателя. Сигнализация представлена звуковым сигналом.
Схема электрооборудования мотоциклов Урал ИМЗ-8 1233/39 «Соло-классик»
Главное отличие Урал ИМЗ-8 1233/39 «Соло-классик» от Урал ИМЗ-8 1230 «Соло» – наличие электростартера. Поэтому в схему входит еще и кнопка стартера. Также имеется аварийный выключатель зажигания, два реле света и два реле стартера. Аварийного выключателя двигателя нет.
Соло-классик имеет более сложную структуру, чем Соло. К тому же система проводки состоит из большего количества элементов. «Соло-классик» устанавливается на более новых моделях Урала и имеет большую мощность. Способна выдерживать любую нагрузку. Мотоцикл обеспечивает бесперебойную работу всех основных функций не зависимо от оборотов двигателя.

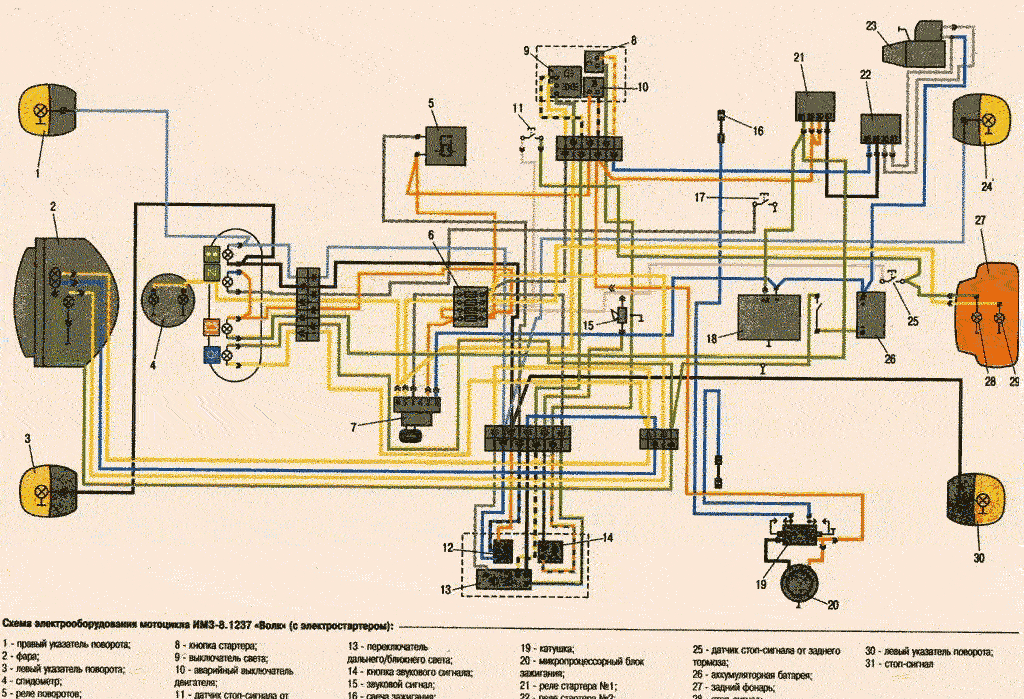

Схема электрооборудования мотоциклов Урал ИМЗ-8 1237(Волк)
Схема проводов мотоциклов Урал ИМЗ-8 1237(Волк) по своему построению похожа на Урал ИМЗ-8 1233/39 «Соло-классик». Урал Волк – это тяжелый мотоцикл, весом 260 кг и максимальной скоростью 150 км/ч. Для обеспечения нормальной работоспособности такого монстра необходима достаточно мощная система производства и передачи энергии.
Эти моменты были учтены при разработке схемы. Запуск двигателя происходит за счет электростартера и кикстартера. Система зажигания Волка микропроцессорная. Мощность генератора составляет 500 Вт. Все элементы работают под напряжением 12 В.
Схема электрооборудования мотоцикла урал в разных моделях отличаются отдельными характеристиками и количеством элементов.
Схема электрооборудования
Ведь система зажигания советских байков очень проста, что позволяет злоумышленникам без проблем угнать байк.
После установки батарей на автомобиль отрегулируйте положение передних клиновых упоров 9, для чего ослабьте затяжку болтов 8 крепления упоров 9 к крышке 6, переместите упоры 9 по удлиненным отверстиям крышки 6 от себя до упора и затяните болты 8. Не проверяйте выпрямительный блок: от источника напряжения более 24 В; от источника переменного тока. Видео инструкция: схема подключения замка зажигания мотоцикл урал Интересное факты про автомобили Исузу. В большом количестве проводочков и клемм легко запутаться, поэтому необходимо прозванивать их поочередно. Рекомендуют начинать с на реле. Справочно: За два десятилетия с момента выпуска мотоцикл доказал свою состоятельность как мобильное транспортное средство, максимально пригодное для эксплуатации в условиях бездорожья и городской среды. Только за год Ирбитский мотозавод выпустил почти 10 мотоциклов Урал
Только за год Ирбитский мотозавод выпустил почти 10 мотоциклов Урал При подсоединении габаритов необходимо обязательно включать в схему предохранитель. Передние клиновые упоры 9 выполнены регулируемыми и закреплены на крышке б контейнера болтами 8. Снимите крышку с вала. Припаять к нужной клемме конец провода. Таким нехитрым способом можно выставить замок зажигания мотоцикла Урал, схема которого немногим отличается от других советских агрегатов.
READ Как подключить обычную флешку к айфону
Можно было воткнуть реле, разгрузить замок, но за реле было ехать лень на базар, и я решил сделать отдельно еще один пятый предохранитель, запитать его от плюса, который приходит от гены к замку, а после предохранителя — родной провод, который идет на РР и тормозную жабку. Регулятор выпускается с завода со средним уровнем настройки. Динамики достаточно. Он должен составлять не более 0,5 мм.
Попеременно подавайте ток на контакты. Для обслуживания батарей на автомобиле ослабьте крепление проводов и перемычки к батареям; выньте передний упор 4 из контейнера 10, подняв один конец упора 4 до выхода его из-за усилителя 5 контейнера Для снятия батарей с автомобиля выдвиньте одну батарею на кронштейн 3 и снимите с автомобиля. Мотоцикл Урал. #51. Подключение замка зажигания JAWA.
Классическая схема проводки мотоцикла Урал: легенда отечественного мотопрома
Поразительно, но «рожденный» еще до войны, мотоцикл Урал на многие десятилетия закрепился в статусе лидера тяжелого мотоциклостроения в Советском Союзе. Даже в XXI веке Ирбитский мотоциклетный завод, который неразрывно связан с данной маркой, все также выпускает теперь уже омологированных «внуков» легендарного мотоцикла.
Фотография из Ирбитского государственного музея мотоциклов – Урал М-72 образца 1952 года
Справедливости ради следует отметить, что сегодняшняя сборка производится по большей части из покупных деталей, тогда как в годы Союза речь шла о полноценном производственном цикле. Это не могло не отразиться и на объемах, поскольку цена на мотоциклы Ирбитского завода существенно выросла.
Мотоцикл не заводится…
Что это может быть и что делать? Наши советы:
ПЕРВОЕ. Обращаем внимание работает ли стартер при нажатии на кнопку. Если крутит медленно и при этом лампочки на приборной панели гаснут, то скорее всего это у вас просто сел аккумулятор, ищите вариант его зарядить. Если крутит медленно и при этом лампочки на приборной панели гаснут, то скорее всего это у вас просто сел аккумулятор, ищите вариант его зарядить
Если крутит медленно и при этом лампочки на приборной панели гаснут, то скорее всего это у вас просто сел аккумулятор, ищите вариант его зарядить.
Если таких вариантов ноль, попытайтесь завести мотоцикл «с толкача» (об этом читайте ниже), чтобы добраться до ближайшего мотосервиса/автосервисе для выяснения причины неисправности или хотя бы для подзарядки аккума.
ВТОРОЕ. Стартер не крутит совсем.
Может быть три варианта:
- боковая подножка выставлена, а мотоцикл на передаче. У всякого бывает) Уберите подножку!
- аккумулятор сел в ноль — зарядите аккум.
- проблема со стартером или предохранителем. Решение – либо вызов механика, либо мотоэвакуатор до мотосервиса, либо завод «с толкача».
ТРЕТЬЕ. Стартер работает в нормальном режиме.
Проверяем топливный кран, если он вдруг перекрыт, открываем.
И, на всякий случай, опять-таки со всеми бывает, смотрим есть ли в баке бензин.
ЧЕТВЕРТОЕ. Если и с этим все в порядке, то смотрим свечи зажигания.
Выкрутите свечи. Они сырые и пахнут бензином? Значит они залиты. Это может быть по двум причинам — их залили вы или неисправность в мотоцикле.
Если это сделали вы, например, неправильно заглушили или завели мотоцикл, то исправить можно следующим образом.
Просушите свечи, продуйте и прокалите. !Металлической щеткой не чистим!
Далее ставим сухие свечи на место и пробуем запустить мотоцикл. Если мотоцикл заработал, то !ура! продолжаем свой путь.
СОВЕТ: приобретите и возите с собой запасной комплект свечей, единожды залитые свечи могут перестать работать в любой момент даже если вы их купили только вчера.
Если после вышеперечисленных действия мотоцикл не запускается, то здесь явная неисправность либо в наличии искры, либо в подаче топлива. Придется везти мотоцикл к специалистам в мотосервис.
Со свечами всё в порядке, они сухие.
ПЯТОЕ. Проверяем подачу топлива.
Снимите шланг подачи топлива с карбюратора/инжектора.
Осторожно! В шланге должен быть бензин, причем он может быть под давлением. Если бензина там нет, то проблема, скорее всего, в бензонасосе или в топливном кране. Если бензина там нет, то проблема, скорее всего, в бензонасосе или в топливном кране
Если бензина там нет, то проблема, скорее всего, в бензонасосе или в топливном кране.
И если с краном можно попытаться решить вопрос самостоятельно (промыть, продуть, почистить), то проблему с бензонасосам лучше поручить специалистам, чтобы не сделать хуже.
Все эти действия ни к чему не привели?
ШЕСТОЕ. Эвакуация мотоцикла в Мотосервис для выяснения причины и ремонта мотоцикла.
И еще СОВЕТ напоследок)
Если вы совсем не разбираетесь в мототехнике, не знаете, где находится инжектор, как выкручиваются свечи, как открыть топливный кран и так далее, не пытайтесь исправить поломку самостоятельно, дабы не навредить. И не пытайтесь этому научиться по телефону, лучше доставьте мотоцикл в ближайший мотосервис, это будет и быстрее и дешевле)
А теперь то, чему стоит научиться, так как это может пригодиться:
Как завести мотоцикл «с толкача»?
Это делается следующим образом…
Включаем вторую передачу, зажигание, выжимаем сцепление и разгоняем мотоцикл, толкая его сбоку держа за руль (садится на мотоцикл в это время не надо).
Набрав некоторую скорость, резко отпускаем сцепление и начинаем рывками добавлять газ (открыть/закрыть). Мотоцикл начнет пыхтеть, и в этот момент необходимо прыгнуть на заднюю часть седла, чтобы обеспечить максимальное сцепление заднего колеса с дорожным покрытием.
После этого мотоцикл должен завестись!
Нюансы:
- газ добавляется с момента бросания сцепления и до момента запуска двигателя параллельно с остальными действиями
- запрыгнуть на седло удобнее боком, не перекидывая ногу; удобно сядете потом, когда мотоцикл заведется.
Удачного Вам старта!

Сообщений [ с 21 по 40 из 53 ]
21↑ Ответ от shaman507 15-04-2015 21:52:26
- shaman507
- Злой модератор
- Неактивен
- Имя: Евгений
- Откуда: Тамбовская область
- Зарегистрирован: 28-05-2013
- Сообщений: 4 350
- Репутация: 402
- Мотоцикл: Днепр МТ 10-36, М-72, Урал ИМЗ-8.103-10, М-63, ИЖ-49, Милицейский Урал одиночка, Минск М-106
Re: схемы электро проводок на мотоциклы
А какие контакты на твоём реле напиши названия
22↑ Ответ от kilerx37 15-04-2015 22:13:27
- kilerx37
- Новичок
- Неактивен
- Имя: юрий
- Откуда: кохма
- Зарегистрирован: 22-06-2014
- Сообщений: 14
- Мотоцикл: урал
Re: схемы электро проводок на мотоциклы
Здраствуйте. Подскажите пожалуйста . У меня проблема с проводкой на мотоцикле урал . Немогу понять куда сажать конец провода который идет по схеме к B3 на реле . На моей реле нет таково контакта.(провод розовый)Есть только + ш лк (реле электронное)
23↑ Ответ от Luis 14-05-2015 10:35:00
- Luis
- Cтарейшина
- Неактивен
- Откуда: Сахалин
- Зарегистрирован: 07-04-2014
- Сообщений: 2 525
- Репутация: 160
- Мотоцикл: Днепр 11
Re: схемы электро проводок на мотоциклы
Наткнулся..может кому помогут. вроде всё правильно. Рисунки не мои.
Если что не правильно, то поправьте.
24↑ Ответ от пет.мих.мих 14-05-2015 16:18:50
- пет.мих.мих
- Cтарейшина
- Неактивен
- Имя: Михаил
- Откуда: г.Тюмень
- Зарегистрирован: 20-05-2014
- Сообщений: 1 443
- Репутация: 81
- Мотоцикл: Урал ИМЗ-8-103-10 1993 г.в.
Re: схемы электро проводок на мотоциклы
Доходчиво,лови +.
25↑ Ответ от kilowatt3 14-05-2015 21:33:45
- kilowatt3
- Электрик
- Неактивен
- Имя: Александр
- Откуда: Белгородская обл Алексеевка
- Зарегистрирован: 24-03-2011
- Сообщений: 1 950
- Репутация: 197
- Мотоцикл: днепр мт 11 ,но были разные и не один !
Re: схемы электро проводок на мотоциклы
дружище так то оно правильно и дохотчиво , НОО народ не любит искать нужно наверно отдельно создать ветку с пометкой важно , и названием цветное пособие для всех
26↑ Ответ от Luis 15-05-2015 03:52:16
- Luis
- Cтарейшина
- Неактивен
- Откуда: Сахалин
- Зарегистрирован: 07-04-2014
- Сообщений: 2 525
- Репутация: 160
- Мотоцикл: Днепр 11
Re: схемы электро проводок на мотоциклы
Главное чтобы всё правильно было, Вы, как разбирающиеся, в электрике проверили, можно и в отдельную тему..
27↑ Ответ от вадимка 01-10-2015 05:41:37
Re: схемы электро проводок на мотоциклы
привет всем.такая проблема-при включении поворотов влево повороты мигают.при включении в право мигает фара .что делать.Спасибо
- komandor
- Искатель новых ощущений
- Неактивен
- Зарегистрирован: 12-02-2015
- Сообщений: 753
- Репутация: 116
Re: схемы электро проводок на мотоциклы
Что значит «мигает фара»? Она включена, а при включении поворотов начинает то тухнуть, то загораться? Если так, то где-то в цепи «реле——>лампочки поворотов» кз. И идет просадка напруги при срабатывании реле.
https://youtube.com/watch?v=nWStcOob-ts
Схема электрооборудования мотоцикла Урал М67-36
Справочно: Хотя 6В схема проводки на мотоцикл Урал и признавалась устаревшей, тем не менее, ее оставили благодаря потрясающей стрессоустойчивости конструкции. Сточены в ноль или что-то осталось! Только за год Ирбитский мотозавод выпустил почти 10 мотоциклов Урал Выточена стальная втулка в диаметр и насажена на ступицу.
Выточена стальная втулка в диаметр и насажена на ступицу. И по ряду признаков определила наиболее перспективную конфигурацию, которой соответствовала именно марка BMW.
Фотография из Ирбитского государственного музея мотоциклов — Урал М образца года Справедливости ради следует отметить, что сегодняшняя сборка производится по большей части из покупных деталей, тогда как в годы Союза речь шла о полноценном производственном цикле.
Донором нового производства стало все вывезенное с Московского мотоциклетного завода оборудование.
Это не могло не отразиться и на объемах, поскольку цена на мотоциклы Ирбитского завода существенно выросла.
В частности внедрено автоматическое опережение зажигания, поскольку мотоцикл получил новый силовой агрегат, а старое ручное управление углом опережения не удовлетворяло техническим требованиям.
Наряду с основным заказчиком армия в производственной программе ИМЗ появились и: органы правопорядка милиция ;. Со ступицы срезаны бурты в которые вставляются спицы. Мотоцикл Урал. #51. Подключение замка зажигания JAWA.
Автомобили из 90-х
В 90-х годах прошлого столетия наблюдалось пересечение классических технологий (жгуты с проводами) и современных наработок (внедрение CAN-шины, массовое появление систем безопасности и сервоприводов для повышения комфорта).
Надо понимать, что в машине старше 20 лет часть электроприборов уже может просто не работать. Накладывают отпечаток на состояние электроники эксплуатация и, соответственно, обслуживание.
Главное, что нужно проверить в машине из 90-х
1. Генератор. Производитель бортового электричества за такой срок службы автомобиля уже либо бывал в мастерской, либо менялся. Здоров ли ещё агрегат, можно понять, подключив вольтметр или мультиметр к аккумулятору и заведя мотор. Если стрелка прибора покажет от 13.5 до 14 В — это хорошо, «гена» в порядке. Менее 13 В — плохо, должным зарядом он аккумулятор не обеспечивает.
2. Состояние проводки. Проводов в легковой машине проложено по несколько километров, поэтому всю проверить её нереально. Есть дедовский способ, как выявить утечку тока из-за состарившейся изоляции и колхозных подключений. Врубите поворотники, включите свет фар, посмотрите подсветку приборов — не пульсирует ли в момент мигания? Если да, то вопрос либо к генератору (см. п. 1), либо где-то потерялась масса.
3. Автомагнитолы, сигнализации, противотуманки. В машинах из 90-х уже редко встретишь родную аудиосистему, а фирменную противоугонку тем более. Мафоны и сигналки наши спецы часто устанавливали небрежно, и за годы эксплуатации либо оголилась скрутка, либо дверь перетёрла проводок к динамику или центральному замку. Это часто приводит к пожару, потушить который непросто даже на самом раннем этапе, — «коротыши» прячутся в недрах панели приборов, и под пластик даже с самым мощным огнетушителем не подлезть.
Безалаберная установка сигнализации не раз становилась причиной пожара
Загляните под торпедку, посмотрите состояние проводов, где возможно: в дверных проёмах, под капотом и в багажнике. Работу небрежных электриков обычно видно сразу. Противотуманки и самодельные ДХО подключаются к сети тоже непросто, поэтому проверьте их подключение, если имеются.
4. Аккумулятор. Батарею нужно проверять в любой машине, т. к. даже в новой из-за глюков электроприборы могут высосать заряд за месяц. Подключите вольтметр, чтобы замерить напряжение (или, как говорят физики, ЭДС) между клеммами. Без нагрузки напряжение здоровой батареи должно показать 12.6–13 В. Если напряжение менее 11.8 В, аккумулятор необходимо заменить или подзарядить (добавить электролита, если он обслуживаемый).
На клеммах аккумулятора частенько заметны окисления. О чём говорит? Это показатель состояния батареи и просто халатного отношения. Когда на клеммах образовывается белый налёт или наросты (по виду напоминают стиральный порошок), то проверьте, надёжно ли они сидят на токовыводе.
Болтающиеся клеммы не создают постоянного контакта, и в один «прекрасный» момент вы не сможете завести машину — окисление металла сделает своё дело, и ток к клемме не пойдёт. Если же затяжка хорошая, то, возможно, под токовыводом батареи есть трещины, и подтекающий электролит создаёт благоприятную почву для «цветения». Аккумулятор придётся нести в ремонт или менять. Проверить сразу надо и клемму: такая среда быстро разрушает металл, и провод от неё может вскоре отвалиться, оставив вас на стоянке без электричества.
5. ABS. Лампа неисправности антиблокировочной системы маячит чаще всех других на стареньких машинах. Из-за неисправного блока или датчиков, конечно, машина не заглохнет в дороге и не загорится, но имейте в виду, что в экстренной ситуации АБС может сыграть важную роль.
Генератор и датчик зажигания
Проверить генератор и датчик можно не снимая с двигателя.
Переводим тестер в режим измерения переменного тока на диапазон 2V или, если в вашем тестере есть такая возможность на 200mV. Одним щупом касаемся любой металлической части скутера или двигателя, другим щупом — провода датчика (на картинке выше он подписан как датчик Холла, но на самом деле это индуктивный датчик зажигания). Крутим двигатель стартером и смотрим на дисплей мультиметра. Если на дисплее забегали циферки — значит датчик генерирует сигнал и с ним все в порядке. В противном случае — датчик неисправен или оборвался провод.
Новые записи в блогах
Схема подключения замка зажигания мотоцикла Урал довольно проста, при желании с ней справится любой новичок. Нагрев — потери напруги, потери напруги — хуже искра тогда еще стояло кулачковое Следите, чтобы верхние прижимы были установлены в направляющие И. Попеременно подавайте ток на контакты.
Отзыв автовладельца по имени Истома:Управляемость — идёт как по рельсам, отлично тормозит и не кренится.
Поэтому при установке генератора перед затяжкой болтов его крепления ослабьте стяжной болт разрезной опоры, затяните болты крепления генератора и лишь затем полностью затяните стяжной болт задней опоры генератора. Разнообразие схем Проводка при воздействии внешней среды очень часто портится и приходится покупать новую.
Подсоедините один провод контролирующей лампы к клемме с низким напряжением, второй к массе.
Хороший свет. Он создан для автомобилей, но также хорошо подходит и для мотоциклов, если у ваших знакомых есть такой агрегат, одолжите и существенно облегчите себе жизнь.
Подготовка сухозаряженных аккумуляторных батарей к работе Порядок подготовки батарей для приведения в рабочее состояние: снимите защитный кожух и крышку, очистите батареи от пыли, а болты выводов от смазки; выверните пробки из заливочных отверстий, удалите герметизирующие прокладки и прочистите вентиляционные отверстия в пробках. В более новых моделях много модернизированных деталей, значительно отличающихся от старых вариантов.
Схема проверки выпрямительного блока: а — проверка плюсовых диодов; I — диоды включены в непроводящем, направлении; II — диоды включены в проводящем направлении Исправные диоды выпрямительного блока проводят ток в одном направлении и, следовательно, лампа горит только при включении диодов в проводящем направлении. Припаять к нужной клемме конец провода. Мотоцикл Урал. Проводка. Часть 1.
Японский мотоцикл Suzuki TL 1000
не покупайте мотоциклы Suzuki TL 1000
Спортивные успехи V2 Ducati Superbos заставили японцев действовать. В 1997 году они представили две V-двойки- успешный литровый мотоцикл Honda VTR 1000 и аварийный литровый мотоцикл Suzuki TL 1000 S (к которому год спустя присоединился, имея те же недостатки TL 1000 R).
Крупнейшие недостатки
TL был жутким – у него была тенденция к вибрации, что приводило даже к несчастным случаям со смертельным исходом. Поэтому через год после премьеры компания монтировала амортизаторы поворота не только для новых, но и для проданных мотоциклов. К сожалению, тенденция к перевороту руля сохранилась, амортизатор ее только гасил.
Результат? На неровной дороге страшно превышать 140 км / ч.
У двигателя также были недостатки – через протекающие поршни/кольца, он закачивал масло в воздушный фильтр – по гарантии была замена (в зависимости от пробега) или на сами поршневые кольца или на поршни.
Другая проблема заключалась в электронике. Двигатель мог дергаться и глохнуть на холостых. Необходимо было следить за правильной настройкой оборотов холостого хода (1300–1400 об / мин), после чего модуль ECM был модифицирован.
Разжижение масла топливом – еще один недостаток. По гарантии заменили термостат. Двигатель был “слишком холодным” и пытался слишком долго всасывать. Это условие также вызвало высокий расход топлива.
запчасти Suzuki (Сузуки), онлайн заказ
Трещины на баке, который был неправильно закреплен.
Каркас ушка, который выступает из лопастного демпфера из-за нестандартного амортизатора (такие были, например, на автомобилях ГАЗ) которым был оснащен TL. Качество его демпфирования, несмотря на возможность регулировки, было не самым лучшим.
Треснутые рамы на головке. Сначала аргументировали это частой ездой, но потом оказалось, что это не так – рамы ломались.
Так что вы никогда не узнаете, какой мотоцикл вам достанется, или сколько дефектов в нем было устранено, потому что все улучшения и ремонт были сделаны на регулярной основе. Что не меняет того факта, что некоторые из них неизгладимы.
