Ремонт и восстановление шаровых опор квадроцикла

Что выходит из строя

Конструкция шаровой опоры достаточно прочная, может ходить долгие тысячи километров. Однако со временем изнашивается полимерный вкладыш. Это единственное уязвимое место. Именно он принимает на себя, основную нагрузку от неровных дорог.

Усугубляет ситуацию порванный пыльник, когда он рвется — внутрь поступает грязь, пыль, песок и т.д. Все это начинает работать как «наждачная бумага», металлический шар (пальца), начинает стирать полимерную вставку.

То есть износу подвергаются всего два основных части – вставка из полимера и резиновый (силиконовый) пыльник – именно их и нужно восстановить.

Хочется отметить, что в совсем запущенных моментах, когда вкладыш стерся до основания, страдает и сам «металлический шар» ведь он начинает тереться об металл стенок корпуса. Но это совсем запущенный случай.

Основные симптомы неисправностей

1. При движении автомобиля по прямой дороге, появляется увод в сторону, а также ухудшение устойчивости и управляемости.

2. Возможен повышенный износ шины, со стороны неисправного шарнира. Как правило, начинает усиленно стачиваться внутренняя часть колеса.

3. Может появиться стук при проезде неровностей, отдающий в сторону нижнего рычага подвески.

Как самому проверить состояние и исправность шаровых опор.

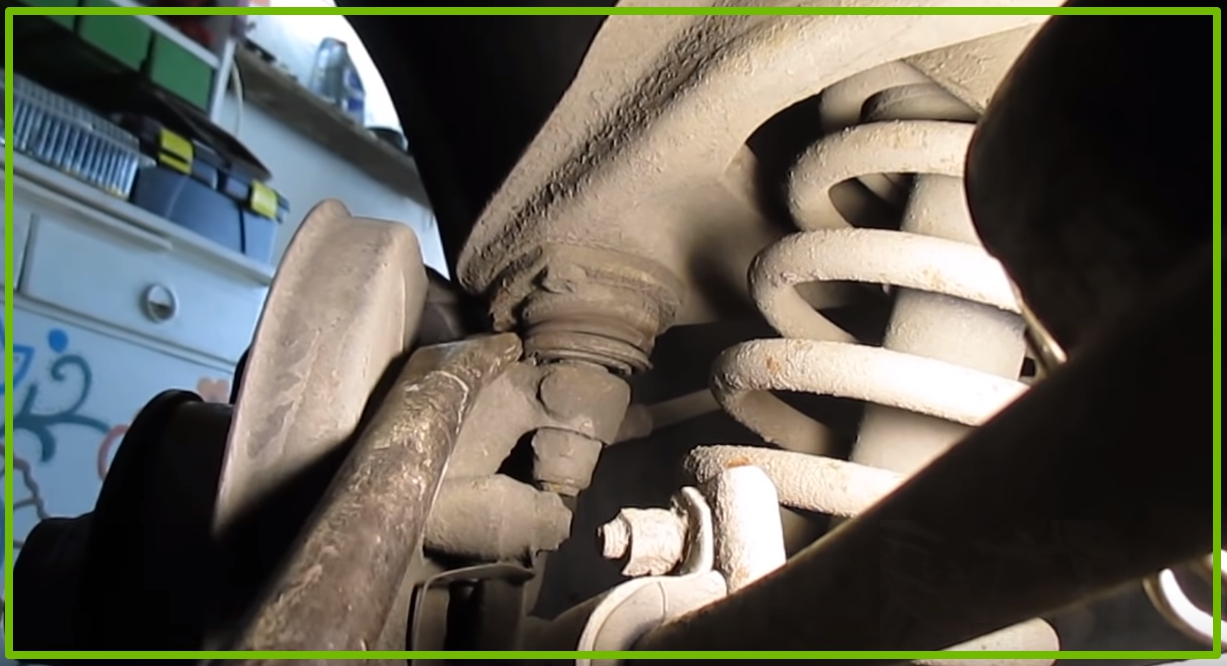

Для того, чтобы самостоятельно провести диагностику, состояния вращательных опор поворотного кулака, достаточно прежде всего, знать их устройство и принцип работы. А именно это, позволит вам понимать все тонкости проведения работ.

Способы диагностики своими силами и без подъемника

1. Проверка угла развала. Шаровая опора рычага подвески, больше всех других деталей, отвечает за угол развал колеса. При выходе ее из строя, колесо будет заваливаться в бок. На абсолютно ровной площадке, если смотреть на автомобиль с передней части, можно увидеть не ровно стоящее колесо. Для примера: люфт шарика в тефлоновой обойме на 1 мм., дает наклон колеса примерно в 1°, что внешне выглядит как смещение колеса от вертикали примерно в 1-1.5 см. Подробнее о самостоятельной регулировке сход развала.

2. Открыть капот, положить руку на чашку стойки и сильно покачать машину раза 2-3. Появление импульсных ударов в чашку, будет «звоночком» о возможных неисправности в подвеске. (принцип данного метода, схож с слушаньем рельсов, в ожидании поезда)

3. Поднять колесо домкратом до свободного состояния, поставить дополнительный упор под автомобиль с целью безопасности. После чего возьмите руками колесо в крайней верхней и нижней части и произведите его покачивание в горизонтальной плоскости ( одной рукой к себе другой от себя). Если почувствуете люфт или стук в подвеске, вероятнее всего неисправна шаровая опора.

. Будьте внимательны люфт колеса во всех плоскостях, может быть причиной изношенных подшипников ступицы, но разница в колебаниях в данном случае, должна быть значительно меньше.

4. Снять колесо на поддомкраченном автомобиле. Используя монтажную лопатку или широкую плоскую отвертку, приложите ее в место крепления рычага к поворотному кулаку. Путем механического воздействия, очень аккуратно проверти состояние люфта. Если люфта нет и пыльник в целом состоянии, значит шаровая опора в исправном состоянии.

Диагностику шаровых опор, удобно делать в момент межсезонной переобувки шин, когда автомобиль находится на домкратах в подвешенном состоянии, вы можете проверить люфт в опорах без особых усилий.

Средний срок службы шаровых опор

Большую разницу на ресурс эксплуатации данных опор, оказывает качество дорожного покрытия и стиль вождения автомобилиста. Также не маловажную роль, играет высота профиля резины, что неоднократно было установлено. У автомобилей с низким профилем резины, срок исправной работы шаровых опор, в среднем короче в 2-3 раза, чем у машин с средним и высоким профилем резины, а связано это, в основном со слабым гашением колес, ударов от неровностей дороги, которые в свою очередь передаются на детали и узлы подвески. Среднестатистическим принято считать ресурс шаровых опор в 65-90 тысяч км., а на «низком» профиле, редкий случай когда удается отъездить 35 тысяч.км.

Очень важным аргументом хотелось бы отметить тот факт, что шаровые опоры в конструкции автомобиля, служат одним из главных элементом безопасности в вождении транспортного средства. Настоятельно рекомендуется, производить их диагностику и своевременный ремонт, используя только проверенных и качественных производителей.

Подвеска любого автомобиля состоит из множества различных деталей, на которые возложены различные функции. Одной из таковых деталей является шаровая опора, представляющая собой соединительную часть, за счет которой происходит поворот передних колес в разных направлениях. При неисправности детали могут возникнуть серьезные последствия, поэтому разберемся, как проверить шаровую опору ВАЗ 2107, и что для этого может понадобиться.

Что необходимо для проведения работ

Комплект эконом-класса изображён на фото:

Стоимость комплекта отобьётся лишь спустя время. На один раз его редко кто покупает — невыгодно

Самая важная часть комплекта — это экструдер. В нём происходит нагрев и формирование консистенции полиамида.
Переходные штуцеры, с помощью которых расплав под давлением заливается в шаровую опору.

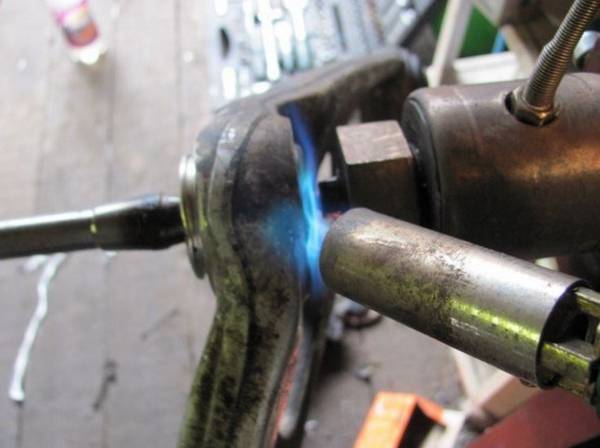

Газовая горелка или строительный фен для разогрева шаровой опоры (если этого не сделать, полимер будет застывать при заливке, и 100% заполнения не будет).
Дистанционный термометр для контроля за нагревом.
Воздушный компрессор, создающий давление подпора воздуха для экструдера.

Более продвинутый вариант имеет поршень, создающий давление для экструдера без применения сжатого воздуха.

Как видно, разновидностей оборудования тоже множество

Нет необходимости покупать компрессор, но и сам комплект стоит дороже. Зато можно контролировать температуру нагрева с помощью собственного термометра (опять же, отпадает необходимость его приобретения). Газовая горелка или фен по-прежнему нужны для прогрева шаровой опоры перед заполнением.

Важно! Мобильный комплект позволяет выполнять работы прямо под днищем автомобиля, не снимая шаровой опоры. Однако делать это не рекомендуется, поскольку локальный нагрев с помощью горелки невозможен, есть опасность повредить тормозные шланги или резиновые пыльники

Поэтому не поленитесь демонтировать шаровую опору и проводите работы на верстаке.

Верстак обеспечит удобство и безопасность

Что потребуется для самостоятельной проверки

В ситуациях, когда специализированный сервисный центр по каким-то причинам недоступен, желательно знать, как можно самостоятельно проверить шаровые опоры на своём автомобиле.

Для этого понадобится следующее:

подъёмник или смотровая яма. На худой конец можно обойтись и без них, но это серьёзно затруднит проведение обследования;

домкрат. Он необходим в том случае, когда нет возможности воспользоваться подъёмником;

монтировка. Плоский конец такого инструмента должен легко входить в пространство между поворотной цапфой и шаровой опорой;

надёжный подпор. Его размер должен быть таким, чтобы подпор легко устанавливался в пространство между нижней точкой корпуса опоры и полом;

комплект гаечных ключей. Их тип и размер выбирается с учётом варианта исполнения узла;

съёмник шаровых опор. Его тип зависит от модели автомобиля.

В интернете можно найти информацию с прямыми указаниями на то, какого размера должны быть гаечные ключи и типы съёмников. Иногда такая информация вводит людей в заблуждение. Размер и характер крепежа может отличаться даже для деталей, устанавливаемых на автомобили одной модели. Всё зависит от конкретного производителя запасной части.

Симптомы и причины износа элементов

Во время езды изношенная шаровая опора проявляет себя следующим образом:

• преодолевая мелкие ухабы на средней или большой скорости, вы услышите глухое постукивание, идущее от передней подвески;
• при среднем износе стук может отдаваться на рулевом колесе;
• в сильно изношенных опорах шар начинает подклинивать, отчего при повороте руля возникает скрип.

Если вы обнаружили один из этих признаков, следует обратиться на станцию технического обслуживания для диагностики либо проверить работоспособность деталей самостоятельно и без подъемника. Срок службы шаровых опор на автомобилях российского, китайского и корейского производства лежит в пределах 20-50 тыс. км. Более качественные детали европейских и японских иномарок способны прослужить до 150 тыс. км пробега. На эти интервалы необходимо ориентироваться при поиске неисправности.

Вопреки распространенным утверждениям, поведение машины с изношенными шарнирами при движении по ровной дороге мало меняется. Отклонение от прямой линии и боковая потертость резины настолько мала, что неопытный водитель не заметит изменений, разве что шаровая разболтается окончательно. Явный признак – это отчетливый стук.

Ускоренный износ шарниров происходит по таким причинам:

1. Быстрая езда по плохим дорогам. От постоянных ударных нагрузок и вибрации пластмассовые втулки элементов разбиваются и шаровой палец начинает болтаться.
2. Трещины и прорывы пыльников. Через них дорожная грязь попадает между трущимися деталями – шаром и пластиковой втулкой. Последняя уступает по твердости металлу, поэтому истирается быстрее.
3. Постоянный перегруз автомобиля, заставляющий испытывать опоры повышенную нагрузку.

Порванные пыльники – одна из основных причин преждевременного выхода из строя шаровых. Вы максимально продлите им срок службы, если вовремя заметите дефекты защитных чехлов и поменяете их.

Замена шаровой опоры Форд Фокус (Ford Focus)

Проверка неисправности шаровой опоры

Шаровая является такой волшебной частью подвески, про которую слышали почти все, но никто до конца не знает, что же это и что может случиться, если она сломается. А исход один – вырванное колесо и полная неуправляемость автомобиля. Чаще всего шаровая ломается при старте или при попадании в яму. Только в эти моменты она максимально нагружена.

Для того, чтоб избежать внезапной аварийной ситуации, рекомендуется периодически (раз в 3 месяца) проверить состояние шаровых и пыльников. Это просто – установить автомобиль на смотровую яму и оценить состояние пыльников. Наличие трещин и сколов не допускается.

Замена шаровой опоры

Инструменты для самостоятельной замены шаровой опоры на Ford Focus:

• Перчатки и очки.
• Динамометрический ключ.
• Ключ на 21 мм.
• Электродрель. Сверла по металлу на 12 мм.
• Страховочная опора.
• Ключ для гаек на колесах.

Снятие и установка шаровой опоры:

1. Поддомкратить автомобиль (слева или справа, зависит от замены шаровой)
2. Перед демонтированием шаровой опоры, необходимо нанести на крепежную гайку пальца специальную проникающую смазку.

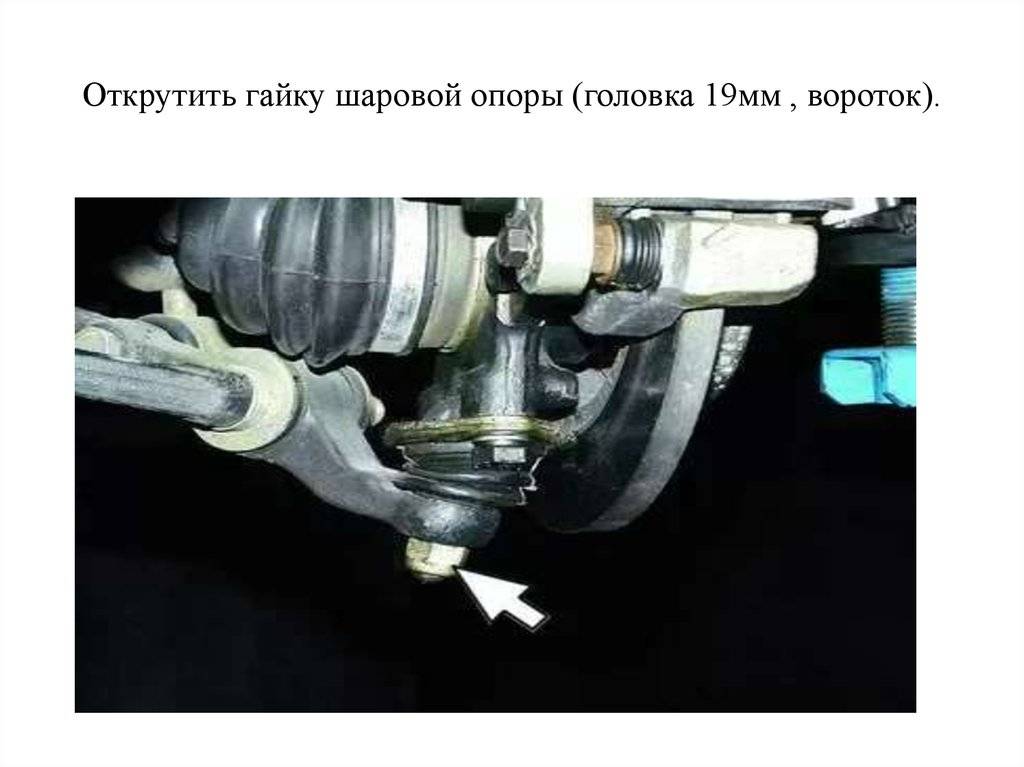

3. Спустя 2-3 минуты, пока смазка впитается, открутить крепежную гайку к поворотному кулаку.
4. Выдавить палец шарнира из посадки конусной формы поворотного кулака универсальным съемником шаровых шарниров.
5. Если крепление шаровой до этого не подвергалось изменениям, крепление будет заклепками. В таком случае рекомендуется демонтаж рычага передней подвески целиком, во избежание повреждений определенных деталей, а так же во избежание получения травм.
6. Если же работа производится повторно, крепление будет выглядеть в виде крепления болтов. В данном случае нет необходимости в демонтаже рычага передней подвески. Необходимо лишь заменить контргайки на новые, чтоб избежать самопроизвольное откручивание или ослабление в резьбовом соединении.
7. Извлечь заклепки или болты (в зависимости от исполнения крепления шаровой опоры). Для высверливания заклепок рекомендуется использовать дрель.
8. Заменить шаровую опору на новую в местах соединения её с рычагом.
9. Установить все детали в порядке, обратном снятию. Затянуть гайку крепления пальца шаровой необходимо моментом в 70 Н.м.
10. После данной процедуры необходимо произвести регулировку развала-схождения колес.

Процедура может занимать от 2 часов до полудня, в зависимости от наличия деталей и уровня подготовки.

Восстановление

Необходимое оборудование:

• Наждак или болгарка.
• Экструдер.
• Электродрель с большим патроном (чтобы можно было зажать в него палец для шлифовки шара наждачной бумагой).
• Слесарные тисы.
• Сварочный аппарат (лучше полуавтомат).
• Компрессор.

Реставрация опор может происходить двумя способами:

1. Переделывание неразборного шарнира в разборный, шлифовка шара пальца и замена вкладышей.
2. Ремонт за счет нагнетания размягченной пластмассы в зазор между шаром и корпусом применяя экструдер.

Конечно, не стоит закупать оборудование для разового ремонта, но простейший экструдер можно быстро сделать своими руками из старого главного тормозного цилиндра, приладив к нему рычаг для надавливания на поршень. Подогревать его для размягчения пластмассы можно горелкой или паяльной лампой.

Проведение работ

Ремонт и восстановление первым способом начинается с разборки опор. Для разборки корпуса сваренного из двух чашек, нужно высверлить на одной из чашек точки сварки и разделить чашки при помощи зубила и молотка. На корпусе со вставленным донцем, при помощи наждака или болгарки стачивают развальцованные края, и ударом молотка в торец пальца выбивают дно. В корпус из двух чашек вставляется вкладыш с пальцем, половинки прижимаются друг к другу и делается несколько прихваток сваркой, стараясь не перегреть вкладыш. У корпуса с вынутым дном измерьте наружный и внутренний диаметр и изготовьте стальное кольцо в соответствии с этими размерами высотой около 10 мм с резьбой внутри и пробкой, ввинчивающейся в него. Приварите кольцо к корпусу, остудите, вставите вкладыш с пальцем в корпус ввинтите пробку, подожмите ей вкладыш, просверлите в кольце отверстие Ø 2 мм вплотную к пробке и зашплинтуйте.

Ремонт и восстановление своими руками вторым способом обычно проходит без разборки узла.

В дне корпуса сверлят отверстие диаметром около 6 мм, его размер зависит от того какой экструдер вам доступен. Зазор между шаром и вкладышам очищается от грязи и продувается сжатым воздухом от песка и стружки. Через просверленное в днище отверстие используя экструдер в зазор между шаром пальца и корпусом, нагнетается размягченная пластмасса. Дайте ей остыть и ремонт готов. Недостатком этого способа является то что вы не видите сохранилась ли геометрия шара и не можете отшлифовать его, убрав следы коррозии, поэтому результаты восстановления будут недолговечны.

Вспомогательное электрооборудование

Классификация вспомогательных электрических машин
Асинхронный расщепитель фаз НБ-455А
Асинхронный электродвигатель АС-82-4
Асинхронный электродвигатель АЭ-92-4
Асинхронный электродвигатель вентилятора ВЭ6-М2
Уход в эксплуатации за вспомогательными машинами переменного тока
Неисправности асинхронных трехфазных электрических машин и способы их устранения
Электронасосы ЭЦТ-63/10, 4ТТ-63/10
Электродвигатели постоянного тока П-11М, ДМК-1
Уход в эксплуатации за электродвигателями постоянного тока
Мотор-вентилятор МВ-75
Неисправности двигателей постоянного тока и способы их устранения
Электрическая печь ПЭТ-2Б
Электрокалорифер

Полезные советы

• Не беритесь за восстановление шарнира, если палец вынимается из него без разборки, такому узлу не поможет ремонт, а только замена. Отверстие под палец в корпусе должно быть меньше диаметра шара чтобы. В случае износа вкладыша, палец не мог вылететь из корпуса, став причиной аварии.
• Восстанавливая шарнир своими руками, разбирайте его полностью и шлифуйте шар пальца, каким бы способом вы ни собирались реставрировать узел. Тогда плоду вашей работы не так скоро понадобится замена. Даже собираясь, использовать для восстановления экструдер не поленитесь разобрать шарнир чтобы посмотреть не нужна ли замена пальцу. Если не нужна, тогда только отшлифуете его шар.

Читать также: Линия по упаковке сыпучих продуктов

Карданный шарнир для стедикама своими руками

О выборе шарнира для стедикама, об изготовлении карданного шарнира из резьбовых барашков и о юстировке вилки карданного шарнира.

Что такое шаровая опора и зачем она нужна

В подвеске современного автомобиля одним из важных элементов является шаровая опора, которая пришла на смену конструкции соединяющую ступицу колеса и рычаг подвески под названием шкворень. Назначением шаровой опоры является сохранение колеса в горизонтальном положении во время вертикального перемещения, т.е. когда происходит его поворот.

Как работает шаровая опора

Благодаря конструкции шаровой опоры, которая состоит из конусообразного вращающегося и перемещающегося на небольшие углы пальца, вставленного в корпус с сферическим или грибообразным наконечником

Важно помнить, что на эту деталь приходится основная масса автомобиля, поэтому необходимо уделять особое внимание шаровой опоре во время проведения очередного технического осмотра вашего автомобиля. Также стоит знать, если на мелких неровностях дорого вы слышите слабое постукивание подвески в районе передних колес, скорей всего причиной этого стука является увеличившийся зазор между наконечником и внутренней части корпуса шаровой опоры, что свидетельствует о недопустимом ее износе. Эксплуатация автомобиля с разбитой шаровой опорой недопустима, так как при определенных положениях пальца и существующих нагрузках рычаг может отсоединиться от ступицы, с последующим отрывом колеса

Эксплуатация автомобиля с разбитой шаровой опорой недопустима, так как при определенных положениях пальца и существующих нагрузках рычаг может отсоединиться от ступицы, с последующим отрывом колеса

Эксплуатация автомобиля с разбитой шаровой опорой недопустима, так как при определенных положениях пальца и существующих нагрузках рычаг может отсоединиться от ступицы, с последующим отрывом колеса.

Чтобы шаровая опора прослужила дольше владельцу автомобиля, следует придерживаться следующих правил:

1. При замене, покупайте шаровые опоры известных производителей
2. Избегайте быстрой езды по неровной дороге
3. Следите чтобы на пыльнике шаровой опоры не было трещин и повреждений в противном случае попадание на внутренние рабочие поверхности песка и грязи приведет к быстрому их износу.

Если стучит шаровая опора

Шаровые опоры в процессе эксплуатации испытывают серьезные нагрузки, так как в зависимости от места установки и конструкции подвески они могут нести на себе значительную часть массы автомобиля и выдерживают систематические удары при проезде неровностей. Основной причиной нарушения нормальной работы шаровой опоры является износ трущихся поверхностей, приводящий к увеличению зазора между корпусом и пальцем. В результате этого палец не только вращается, но и начинает перемещаться поступательно (по-простому – «болтаться» в корпусе). При чрезмерном износе шаровой ударные нагрузки способны привести к вырыванию пальца из корпуса. Как следствие – опора не удерживает колесо, и автомобиль «падает» на асфальт.

У вопроса, что делать с застучавшей шаровой опорой, мог бы быть однозначный ответ — менять на новую. Однако не всякую опору заменишь отдельно от рычага. Есть опоры, которые крепятся к рычагам болтами или заклепками, есть опоры, которые «вживлены» в рычаг, что при выходе опоры из строя предполагает замену рычага вместе с ней. Если стоимость отдельно меняющихся шаровых опор в зависимости от марки производителя, подразумевающей качество изделия, для распространенных у нас легковых автомобилей укладывается в среднем в ценовой диапазон от 10 до 50 у.е., то стоимость рычага в не самом лучшем с точки зрения качества с 50 у.е. только начинается. Это наряду с тем, что по прогнозному сроку службы 30-100 тыс. км шаровая опора не относится к самым долговечным узлам, делает востребованной услугу восстановления опор и реставрации рычагов, практикуемую некоторыми СТО, специализирующимися на ремонте подвески.

Последствия поломки

Выход из строя трущихся поверхностей происходит постепенно, при возникновении дефектов – быстрее

Ездить можно, но с большей осторожностью. При появлении любой неполадки, тем более в системе управления, рулевых наконечниках, единственное средство обеспечения безопасности – ее устранение

От увеличенного зазора страдают другие элементы. В конечном итоге ремонт обойдется дороже.

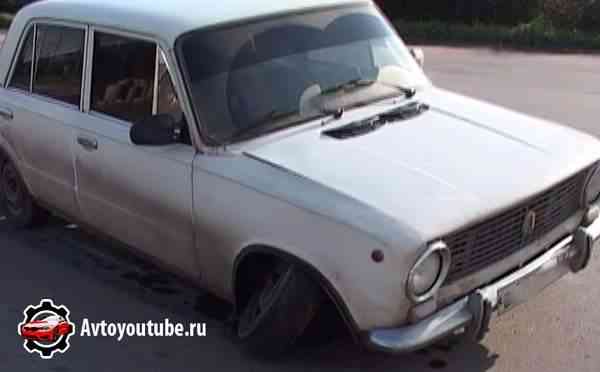

Самая большая опасность может случиться тогда, когда палец просто вырывает из корпуса. Чаще всего это происходит на повороте, при попадании в глубокую яму. Колесо подворачивается, его может даже оторвать, кузов падает днищем на дорогу, деформируется, ломается вся передняя часть. Последствия зависят от скорости перемещения. В любом случае стоимость восстановления превышает стоимость опорной запчасти.

Способы крепления

Основные отличия между современными сферическими шарнирами заключаются не столько в конструкции, сколько в способах крепления. Это связано с затратами трудоемкости при обслуживании, замене. Наиболее оптимальным вариантом, приемлемым для автовладельца, принято считать фиксацию корпуса шарнира к рычагу подвески за счет резьбового или заклепочного соединения. Способ позволяет при необходимости быстро демонтировать изношенный узел.

Позже от подобного способа производители стали отказываться в пользу интеграции рычага в подвеску. Данная конструкция имела недостаток, так как приходилось менять рычаг в сборе, даже если он не изношен. Преимущество заключалось в облегчении конструкции. Хотя есть мнение, что подобную систему пролоббировали маркетологи в угоду увеличения прибыли от продажи запчастей, ведь требуется менять рычаг в сборе. Некоторые автопроизводители пошли на компромисс и отказались от жесткой фиксации к рычагу. Альтернативой выступило стопорное кольцо. Опору лишь впрессовывали в рычаг. Примерами служат автомобили Jeep Patriot либо Opel Zafira C. В таком случае для замены потребуется пресс или иной тип силового воздействия.

Конструкция шаровой опоры

Устройство данного вида подвижного связующего звена не так уж сложна.

• 1-корпус;
• 2-высопрочная износостойкая металлическая вставка;
• 3-сферическая деталь «яблоко» (принимает основные нагрузки);
• 4-кольцо стопорное (фиксатор яблока и высокопрочной вставки);
• 5-наконечник конической формы (соединительный элемент поворотной цапфы колеса и сферы);
• 6-пыльник резиновый (защищает от пыли и влаги), под пыльником тугоплавкая смазка;
• 7-резьба конического стержня (служит для болтового соединения с поворотной цапфой);
• 8-фланец с отверстиями для болтовых соединений, который выполнен литым с корпусом 1 шаровой опоры (служит для крепления на рычаге подвески).

Благодаря такой конструкции, в которой есть сферической формы деталь, устройство может вращаться в трех плоскостях. В отличие от шаровых опор шкварневого вида, не требует смазки.

Классификация шаровых опор:

1. Разборной конструкции.
2. Не разборной. Изготавливается литым с рычагом.

Способ обнаружения неисправностей для них один.

В зависимости от качества дорог, на которых эксплуатируется автомобиль, зависит и срок службы шаровых опор. Если «забить», то есть не менять вовремя, тем более, если появились признаки неисправности, то это может привести к поломке на дороге. Бывают случаи, когда колесо полностью падало.

Полезные советы

Как показывает практика, восстановление шаровых опор и других узлов подвески рассмотренными выше способами является решением, которым нужно пользоваться только в крайних случаях.

Другими словами, реставрировать шаровые или наконечники нужно только тогда, когда по той или иной причине нет возможности сразу заменить неисправную деталь на новую.

При этом в данном случае возможность сэкономить благодаря ремонту не является плюсом

Не важно, на каком авто возникли проблемы (замены требуют шаровые на премиальный автомобиль или вышли из строя шаровые ВАЗ 2107), лучше сразу смотреть в сторону новых оригинальных деталей или аналогов высокого качества.. Причина- любой ремонт это изначально работа с неисправной деталью и отсутствие гарантий. Еще нужно отдельно учесть, что шаровые опоры испытывают большие нагрузки, а также конструктивно от их состояния  напрямую зависит безопасность на дороге

Еще нужно отдельно учесть, что шаровые опоры испытывают большие нагрузки, а также конструктивно от их состояния  напрямую зависит безопасность на дороге

Причина- любой ремонт это изначально работа с неисправной деталью и отсутствие гарантий. Еще нужно отдельно учесть, что шаровые опоры испытывают большие нагрузки, а также конструктивно от их состояния  напрямую зависит безопасность на дороге.

Вполне логично, что никакой ремонт не способен полностью восстановить работоспособность и надежность детали по сравнению с новым узлом соответствующего качества.

Конструкция шаровых

Изначально опора представляла из себя корпус, в который установили шаровый палец и поджали через металлическую пластину пружиной, а сверху накрыли пыльником. Дабы палец не износился через два дня, заложили смазочный материал и дали указание всем, кто занимается обслуживанием, регулярно проверять и заменять смазочный материал в корпусе, запрессовывая его через масленку.

Затем наступила эра пластика, и из конструкции ушла пружина. Шаровая часть пальца была помещена в полусферу, образованную вкладышами из вышеупомянутого материала. С тех пор, по сути, конструкция не изменилась, единственно, пластик был заменен на более износостойкий нейлон.

Шаровые опоры разделились на обслуживаемые и необслуживаемые, то есть с масленками и возможностью разборки и без, соответственно. Но чем ближе к настоящему десятилетию, тем меньше использовались разборные опоры. Отголоском эпохи остаются шаровые опоры с масленками, для закладки смазочного материала, но почти на всех машинах давно ставят необслуживаемые опоры.

Место Fenox на рынке шаровых опор

Валерий Терешко, заместитель директора по менеджменту:

Рынок шаровых опор в последнее время развивается очень динамично, и конкуренция на нем сегодня высока как никогда. Появление здесь различных мелких компаний, в том числе китайских, определяет четкую динамику его увеличения. На протяжении более чем пяти лет компания Fenox является серьезным игроком на нем. Анализируя прошедший период, с уверенностью можно сказать, что в настоящее время положение на рынке для компании благоприятно. По оценкам наших аналитиков, Fenox в течение 2012–2013 годов может увеличить свою долю в этом сегменте в несколько раз. Основными предпосылками к этому являются контракты с ведущими западными компаниями, применение современного оборудования и собственные конструкторские разработки компании.

Большим преимуществом в производстве шаровых опор является наличие у компании его полного цикла, которое обеспечивает независимость от поставщиков и возможность управлять основными характеристиками шаровой опоры. Для этого компания Fenox приобрела дорогостоящее оборудование для холодной высадки, что могут позволить себе далеко не все. В ближайшее время при производстве пальцев шаровых опор будет применяться плазменное напыление, которое соответствует мировым требованиям. Если рассматривать взаимоотношения компании Fenox с ее российскими партнерами, на сегодняшний момент мы обеспечиваем стопроцентное соответствие требованиям АвтоВАЗа. Благодаря выпуску штампосварных и закатных шаровых опор все типы автомобилей, собираемых на конвейере АвтоВАЗа, могут комплектоваться шаровыми опорами Fenox.

Восстановление шаровых с помощью самодельного экструдера

После сборки экструдера вам достаточно просто загрузить полимерный картридж в цилиндр и соединить его с подготовленным отверстием в шаровой опоре. Одновременно прогревая корпус шаровой и цилиндр с полиамидом, вы покачиваете палец шаровой опоры для равномерного проникновения расплава. После того как воздушный цилиндр в экструдере остановится, процесс считается оконченным. Дайте возможность застыть полимеру внутри детали, и можно устанавливать шаровую на автомобиль.

Читать также: Гидромоторы аксиально поршневые характеристики

Заливка шаровых на Тойоте Королле: видео

Извлекать полиамид из цилиндра после проведения работ не требуется. Он снова расплавится при восстановлении следующей детали.

Изготовив такое приспособление, вы не только сможете экономить на обслуживании подвески, но и зарабатывать, предоставляя подобные услуги знакомым. Затраты на приобретение компонентов для экструдера окупаются после восстановления пары шаровых опор.

Внимание! Ваша версия браузера устарела. Подробнее

• CAM-SERVICE
• Статьи
• Ремонт шаровых опор по технологии С.А.М.

Ремонт шаровых опор по технологии С.А.М.

Восстановление (реставрация) шаровых опор заключается в устранении свободного хода «люфта» шарового пальца относительно корпуса шаровой опоры (в большинстве случаев, корпус шаровой опоры является единым целым с рычагом). В 100% случаев этот свободный ход появляется из-за усадки полимерного вкладыша, вследствие чего шаровая начинает «стучать» и подлежит замене, чаще всего в сборе с дорогостоящим рычагом.

Опытным путем мы выяснили, что в любой шаровой опоре любого производителя всегда присутствует воздушный зазор 3-8 мм, который ограничивает срок службы этого изделия. Производители этих запчастей объясняют наличие зазора технологией сборки на конвейере. Таким образом, в любой шаровой опоре с момента изготовления заложен ускоренный износ, который мы устраняем и предотвращаем на длительное время при помощи высокопрочного полимера – полиамид Б6. Наша технология позволяет качественно и быстро восстановить изношенную ШО с гарантированным ресурсом до 100000 км. пробега.

На все восстановленные у нас шаровые соединения, мы предоставляем гарантию 30 000 км пробега, хотя по отзывам наших клиентов многие шаровые опоры уже прошли по 80 000 км и никаких нареканий не вызывают.

Время, необходимое для ремонта ШО, зависит от размера (легковой автомобиль/спецтехника) и состояния ШО и составляет от 20 минут до 1 часа. Работа выполняется только* на снятом с автомобиля узле.

* Качественный ремонт (Шаровой Опоры) ШО на автомобиле без демонтажа рычага невозможен, потому что:

– Невозможно (вымыть) удалить остатки отработанной смазки с грязью при установленном пыльнике ШО.

– При подаче расплава (любого) полимера, шаровый палец стремится вверх, продавливая верхний полимерный «пояс» до металлической части корпуса ШО.

– Высокая температура поступающего полимера вызывает тепловое расширение шарового пальца, и после остывания полимера малозаметный «люфт» остаётся и прогрессирует.

В нашей конструкции все эти проблемы предусмотрены и решены.

Восстановление производим полимером по технологии С.А.М. Не путайте нашу технологию с SJR, она не имеет ничего общего с этим «американским изобретением».

Преимущества технологии С.А.М.:

– Давление полимера (капролон Б6) нашего экструдера в 400 раз выше аналога SJR

– Наша установка позволяет «центровать» шаровый палец относительно корпуса ШО (невозможно в SJR)

– Наша установка забирает тепло от шарового пальца в течение всей процедуры ремонта (не предусмотрено в SJR)

– В нашей технологии мы используем общедоступный и хорошо изученный полиамид Б6 (капролон), материал обладающий превосходной физико-механикой, превосходящий по антифрикционным, упругим и коррозионностойким свойствам даже металлы.

С помощью технологии C.A.M. производится ремонт ВСЕХ типов шаровых соединений и подшипников скольжения всех типов транспортных средств, всех стран мира (легковые ам, грузовые ам, спецтехника, квадроциклы).

* Стойки стабилизатора (Линки)

* Наконечники рулевых тяг

* Сферический блок-шарнир подвески

* Шаровая опора амортизатора.

Чтобы воспользоваться нашей услугой, позвоните по телефону.

Способы диагностики шаровых опор

Для этого нужна яма или подъемник. Вывесив колеса, вставляем между рычагом подвески и поворотным кулаком монтировку. Пытаемся расшевелить эти две части подвески и ходовой. Как правильно самостоятельно провести диагностику всех элементов передней подвески, я рассказывал в прошлой статье. Если виден люфт, даже не большой – это признак износа вкладыша шаровой опоры. На видео показано как это сделать.

Второй способ – измерение зазора между шаром и внутренним вкладышем шарнира. Этот способ допускает, если у конструкции предусмотрено отверстие в нижней части корпуса.

Например, на ВАЗовской классике в нижних шаровых опорах есть отверстие с заглушкой с резьбой. Для диагностики следует ее выкрутить и штангенциркулем с нутромером измерить расстояние от кромки корпуса до шара. Он должен составлять не более 11,8 миллиметра.
