Самодельная рабочая лодка из армоцемента

Как просто смолить корпус лодки

Пропитка смолой древесины защищает ее от преждевременного гниения и одновременно герметизирует все стыки. В северных странах рыбаки постоянно обрабатывают новые лодки из дерева раствором смолы в бензине.

Его консистенция доводится до уровня жидкой сметаны, а обработка проводится обычной кистью. Защита сохраняется долгое время, заменяет более дорогую масляную краску, но первое время сильно пачкается.

Когда я первый раз испытал этот способ, то на скамейки пришлось постоянно подкладывать газеты. Бумага защищала одежду от смолы.

Поэтому сиденья и места, с которыми контактируют люди, этим способом не обрабатывают, а просто красят. Однако ничто не мешает использовать другие составы промышленных пропиток или обычную отработку масла.

Смола берется битумная. Она используется в строительстве в качестве слоя гидроизоляции и бывает различных сортов, отличающихся по твердости, вязкости и текучести.

Нам для обработки лодки обычно попадается неизвестный сорт. Его необходимо проверить, подготовить, довести до состояния жвачки. Для этого смолу разогревают на костре в ведре до стадии кипения, добавляют в нее масло, оценивают вязкость на охлажденном кусочке.

Смола должна хорошо прилипать к древесине, но не ломаться при нагрузках, а тянуться. Состав пропорции масла определяется экспериментально.

Место для костра готовится заранее на удалении от пожароопасных объектов. В грунт вбивают две стойки, на них подвешивается перекладина для ведра.

Расплавленную смолу из ведра удобно доставать банкой с удлиненной ручкой, а обрабатывать, растирать поверхность досок квочем: намотанной на палку тряпкой.

При заливке разогретой смолы в щели используют обычную палку с заостренным клином концом. Проникший в стыки вар хорошо герметизирует пространство, предотвращает возникновение протечек.

Для равномерного распределения смолы по поверхности древесины ее дополнительно разогревают пламенем паяльной лампы. Образующиеся потеки разгоняют квочем и деревянным клином. Жидкая смола должна заполнить все щели.

Работать удобнее вдвоем. Учтите, что расплавленная смола и открытый огонь пламени горелки могут причинить вред здоровью. Используйте сапоги, закрытую одежду, очки, рабочие рукавицы. Последствия случайного разбрызгивания кипящей смолы на тело намного проще предотвратить, чем лечить.

Техника безопасности никогда лишней не бывает.

Начинаем собирать

Сборка лодки идёт по принципу «сшей и склей». Начать лучше с транца – потом проще будет устанавливать борта. В задней части днища и в нижней части транца сверлятся отверстия такого диаметра, чтобы проходила медная проволока. Отверстия должны быть строго напротив друг друга. С помощью кусочков проволоки транец прикрепляется к днищу. Убедившись, что края совпали нужно затянуть скрутки проволоки плоскогубцами.

Вместо медной проволоки можно взять подходящий по диаметру провод

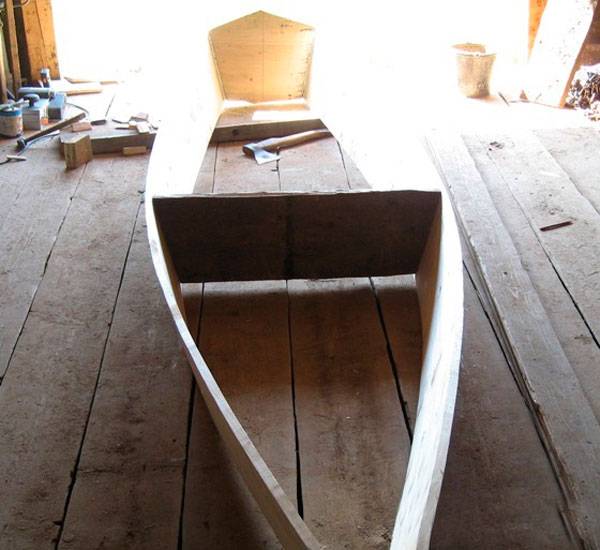

Борта прикрепляются аналогичным образом, начиная от кормы и заканчивая последней скруткой на носу лодки. На этот момент получилась разборная модель, которую ещё можно поправить. Подрезать лишнее, зачистить неровности. После следующей операции о разборной тактике можно будет забыть.

Отличия ходовых качеств плоскодонных и килевых лодок

Многих интересует вопрос насколько скоростными и манёвренными могут быть разные типы лодок с двигателями разной мощности. Чтобы не тратить нервные клетки и не опустошать понапрасну кошелек, до момента выбора лодки подумайте, для каких целей она вам нужна и что вы от неё хотите. Вариантов ответа у вас всего два:

Мне нужна лодка для перемещения на небольшие расстояния. Рыбалка на закрытом водоеме, неспешная езда со скоростью 3-5км/ч на короткие расстояния, маленький моторчик на 2-5 л.с. В этом случае вам прекрасно подойдет простая плоскодонная лодка. Эти лодки отличаются маленьким весом, компактностью и быстротой сборки. Я хочу ездить на большие расстояния. Рыбачить в открытом водоеме (или на море!), лететь по волнам на скорости не менее 20 км/ч, с мощным двигателем в 8-15 лошадиных сил. Значит, вам нужна большая, быстроходная и вместительная лодка с жесткой разборной палубой и надувным кильсоном

Выбирая лодку и двигатель к ней, важно учитывать тип лодки и её предполагаемую загрузку: вес пассажиров, снаряжения, топлива. Вёсельные лодки с подвесным транцем

Вёсельные лодки с подвесным транцем

Простые плоскодонные лодки с возможностью дополнительной установки подвесного транца. Скорость такой лодки 5-10 км/ч. Использовать двигатели большей мощности нельзя. Баллоны возле транца начинают вминаться, лодка идет рывками.

Плоскодонные моторные лодки со стационарным транцем

Такой тип лодки прекрасно подойдет для небольших водоемов без сильного течения, волн и ветра. На лодку со стационарным транцем можно устанавливать двигатель мощностью до10 лошадиных сил. С таким двигателем лодка сможет разгоняться до 20 км/час. Существенный недостаток такой лодки – она неустойчива на волнах.

Килевые моторные лодки со стационарным транцем, надувным кильсоном и жёсткой палубой

Лодка больше, собирать её сложнее и дольше. Что вы получаете: устойчивость на воде, маневренность, вместимость и высокую грузоподъемность. Можно поставить двигатель большей мощности — от 10 л.с. Лодка отлично держит курс даже на максимальной скорости.

Загрузка и распределение веса в лодке

Хотите добиться от вашей лодки максимально возможной скорости? Загружайте лодку исходя из расчета: максимальная грузоподъемность деленная на два.

Проведем ряд экспериментов:

Моторная плоскодонная лодка длиной 310 см, с диаметром баллона 43 см и грузоподъемностью 320 кг. Поделив грузоподъёмность на два, получаем 160 кг. Загрузка лодки: водитель, сидящий на моторе возле транца -93 кг, пассажир на носу лодки — 65 кг. С мотором в 6 лошадиных сил, такая лодка демонстрирует скорость 22 км/час.
Добавляем в лодку ещё одного пассажира весом 95 кг, увеличивая общий вес в лодке до 250 кг. Пробуем “компенсировать” перегрузку двигателем в 8 л.с. Результат — 18 км/час. Лодка в глиссирующий режим не переходит.
Меняем плоскодонную лодку на килевую модель той же длины, с такой же нагрузкой. Три человека – 250 кг. Один – на носу, один – на моторе и один – в середине. Двигатель, как и в предыдущем случае, 8 л.с. Лодка выходит в глиссер и показывает 29 км/час.

Подводя итоги, рекомендуем:

Выбирайте килевую лодку — на ходу под мотором она значительно превосходит плоскодонную. Груз в лодке должен быть распределен равномерно. Если на полной мощности мотора при наборе скорости нос лодки сильно задран, его нужно нагрузить до перехода в глиссирующий режим. Если в лодке один человек возле мотора, размещать багаж следует в носовой части лодки

Можно, конечно, сесть ближе к носу, но тогда вам придётся тянуться к двигателю

Выставлять правильно угол наклона двигателя — это очень важно

Преимущества и недостатки

За счет установки водометного двигателя владелец плавсредства выигрывает в следующем:

Поскольку спрятанному в водоводе винту наматывание водорослей не грозит, лодка приобретает способность легко перемещаться по заросшим водоемам.
Удары винта о дно также исключены, что дает возможность беспрепятственно плавать в местах с небольшой глубиной или с отмелями.
Лодка с водометом становится безопасной для купальщиков, водолазов и обитающей в водоемах фауны.
В отличие от обычных гребных винтов, рабочие колеса водометов, особенно современные, защищены от негативного воздействия кавитации.

Но придется примириться и с некоторыми недостатками:

При той же мощности двигателя лодка будет двигаться медленнее, чем с обычным винтом.
Ухудшается управляемость.

Кроме того, лодка становится тяжелее из-за веса воды, заполняющей водомет.

Описание рабочего процесса

Отметим сразу – изготовление катера своими руками процесс довольно длительный, к тому же у вас должно быть помещение, в котором будут производиться работы, чаще всего используется гараж или другое строение достаточного размера.

Сооружение корпуса

Процесс производится в следующей последовательности:

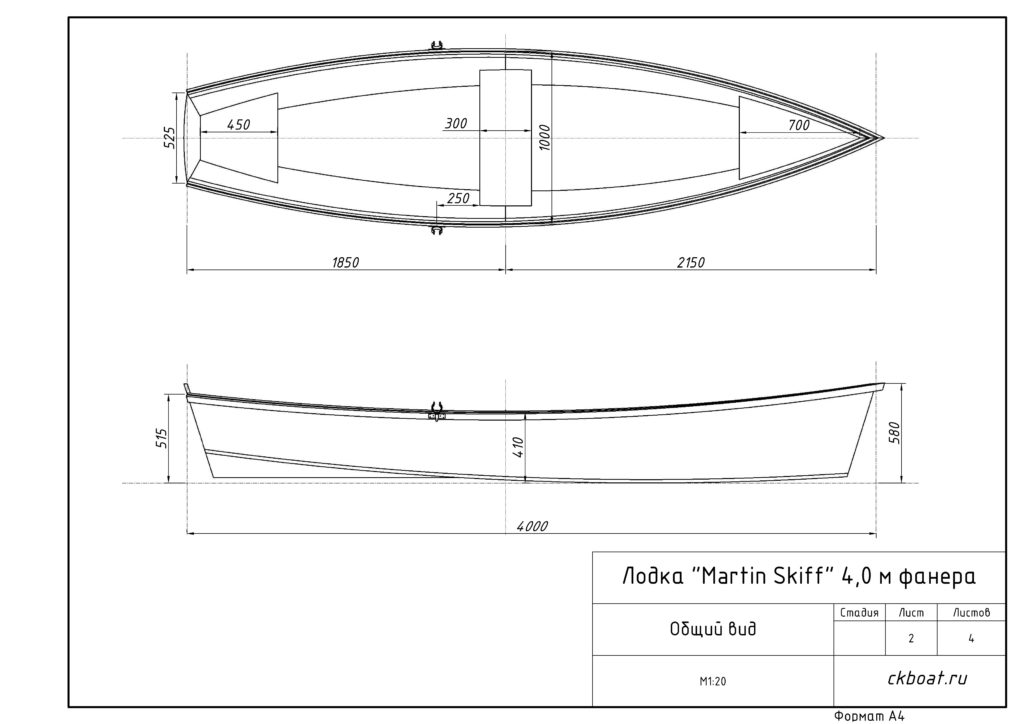

Можно сделать чертежи катера своими руками из фанеры, но гораздо проще найти готовый вариант с подходящими вам параметрами, так как есть множество важных нюансов, которые не знают те, кто не является специалистом в области постройки плавательных средств. Лучше всего проконсультироваться со знатоками, чаще всего они могут предложить проект или порекомендовать хороший вариант;

Лучше найти готовые чертежи и выкройки катера из фанеры – своими руками сделать их непросто, и вы сможете сэкономить очень много времени и исключить ошибки и просчеты

Работа начинается с того, что листы сращиваются между собой, это можно сделать с помощью прикрепления накладки, которая закрепляется эпоксидкой и саморезами, важно, чтобы у вас в итоге получились элементы нужной длины. На следующий день можно продолжать рабочий процесс;

Чтобы постройка катера из фанеры своими руками проходила максимально качественно и быстро, необходимо на все заготовки нанести координатную сетку размером 100 на 100 мм

Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;

Изогнутые линии – самая ответственная часть работы при раскройке элементов

После того, как все заготовки нарезаны, можно приступать к следующей стадии.

Сборка

Процесс состоит из данных работ:

Все проекты катеров из фанеры состоят из одинаковых элементов, поэтому последовательность операций всегда аналогична. В первую очередь скрепляются элементы днища, для этого вдоль соединения на расстоянии 15-20 мм сверлятся отверстия под проволоку и части стягиваются. При этом не стоит прикладывать слишком большое усилие, чтобы не повредить материал;
Далее устанавливаются поперечные элементы жесткости, которые называются шпангоутами, их проще всего вырезать из фанеры толщиной 9-10 мм. Они приклеиваются эпоксидной смолой и дополнительно прикручиваются саморезами. Также крепятся продольные рейки 50х20, которые называются стрингерами. В шпангоутах можно сразу же сделать вырезы под лаги, чтобы впоследствии не работать в стесненных условиях;
Затем устанавливаются бортовые элементы, в них делаются вырезы под стрингеры и ставятся сами элементы жесткости, после этого можно приклеивать и прикручивать саморезами фанеру для бортов. Соединения изнутри для дополнительной прочности промазываются эпоксидной смолой и закрываются одним слоем стеклоткани;

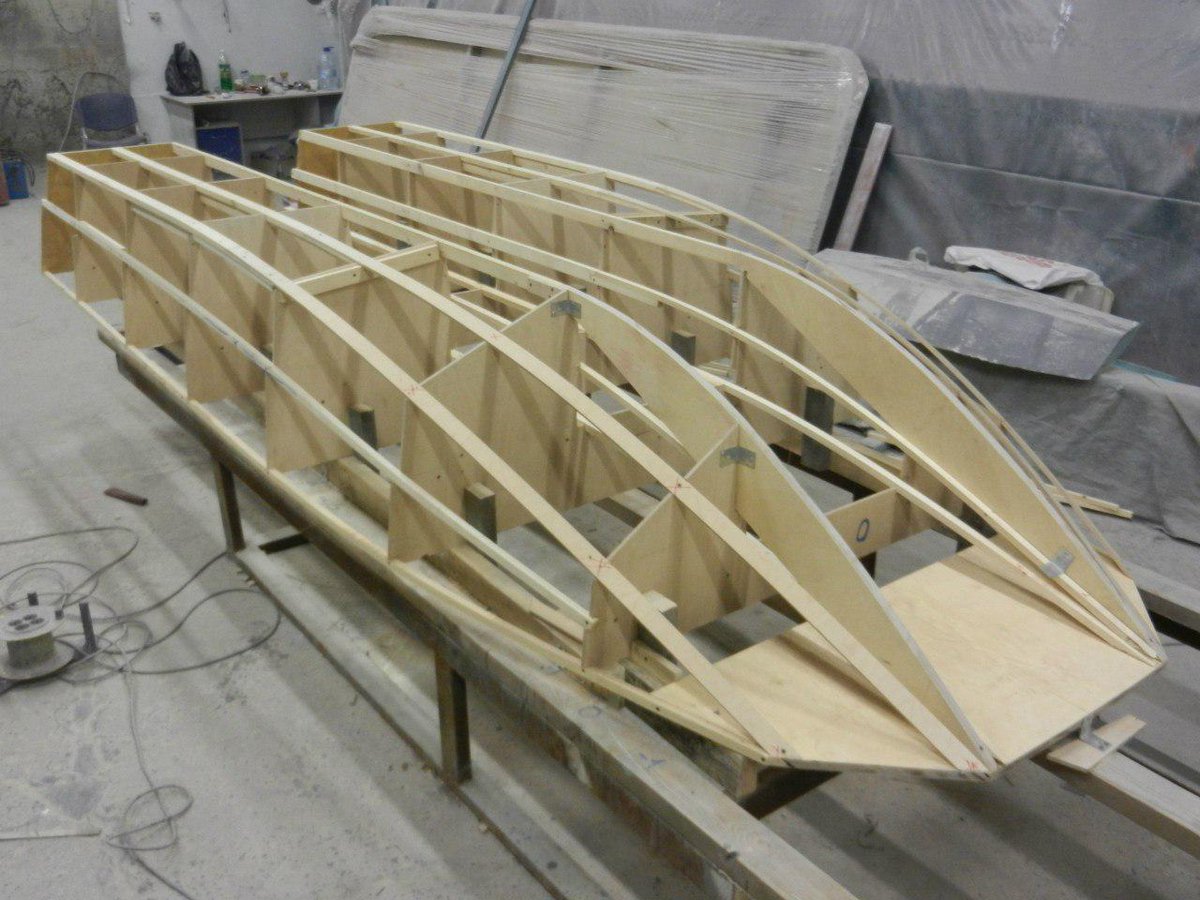

Так выглядит процесс сборки

После того, как все элементы скреплены между собой, необходимо перевернуть конструкцию. Для этого ее проще всего вынести и сделать это на улице, так как помещение такой площади, чтобы сделать это внутри, найти очень сложно. Для того чтобы не повредить конструкцию, ее проще всего уложить на старые автомобильные покрышки;
Далее необходимо выкрутить все саморезы изнутри и заделать их эпоксидной смолой, после этого замазываются и все соединения, чтобы заполнить щели и сделать поверхность максимально ровной. После высыхания первого слоя производится наклеивание стеклоткани шириной 10 см, затем клеится полоса 17 см, а третий элемент должен иметь еще большую ширину, чтобы перекрывать два первых, это позволяет придать всем изгибам жесткость;

Чтобы фанерные катера были надежными, необходимо тщательно проклеивать все соединения

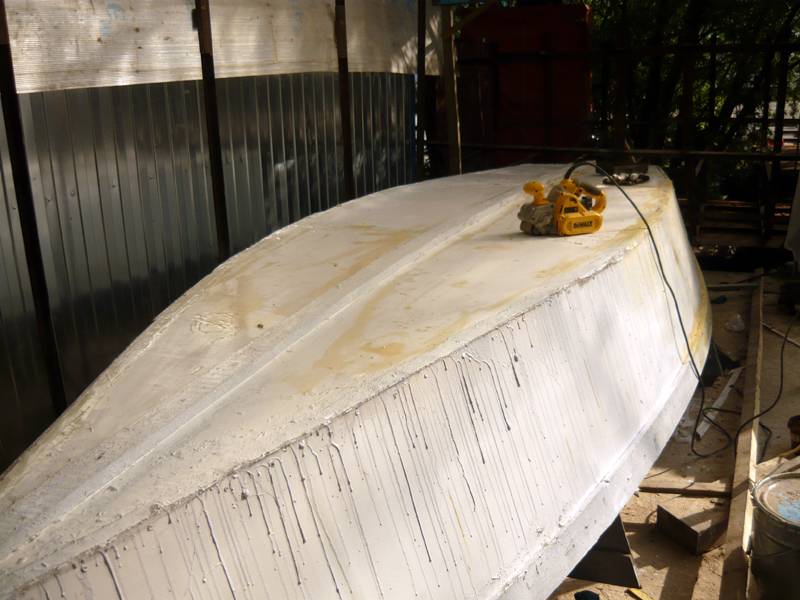

Далее наружная часть оклеивается всплошную, лучше сделать это в 2-3 слоя. После высыхания производится шлифовка и шпаклевка поверхности для того, чтобы она стала ровной;
Когда поверхность выровнена, можно перевернуть конструкцию для того, чтобы заполнить все полости пенопластом и обшить их листами фанеры изнутри. Сооружение каюты производится по заранее выбранному эскизу, следует помнить, что чем сложнее конфигурация, тем больше времени пойдет на сборку конструкции.

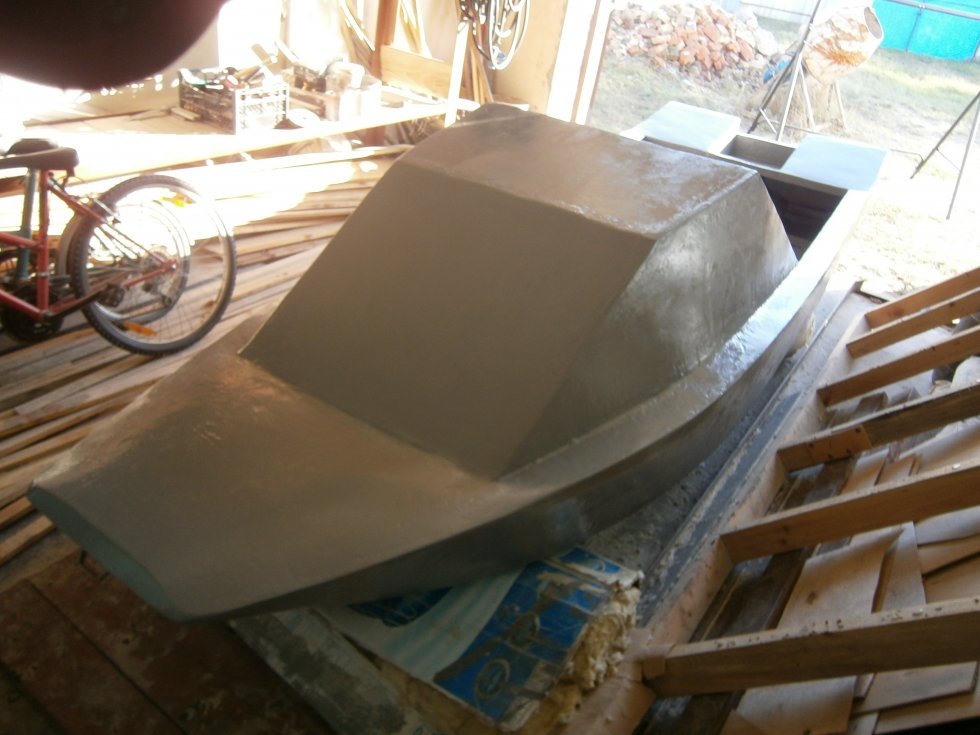

Каюта также оклеивается стеклотканью для усиления

Последний этап – грунтовка влагостойкими составами и окрашивание, важно использовать качественные композиции, их цена выше, но тут не стоит экономить. Если вам не нужен катер, и вы хотите узнать, как сделать лодку, то все производится так же за исключением того, что не требуется сооружение каюты

Собираем внутренний контур футоксов

Крепость конструкции, в том числе и бортов, зависит от того, насколько надежное крепление футоксов. Футоксы являются составной частью конструкции шпангоута, который состоит из флортимберса и двух футоксов.

Флортимберс – это нижняя часть шпангоута, которая предназначена для закрепления к килю. Футоксы – это боковые части шпангоутов, к которым крепятся борта лодки. Места креплений футоксов и флортимберса конструктивно выполнены несколько шире, что увеличивает устойчивость всей конструкции

Особенно это важно для плавсредств, где будут установлены двигатели, которые увеличивают нагрузку на конструкцию в целом и при движении в частности

Вместо резюме

Заинтересованность бетонными кораблями пришлась на времена двух величайших войн в истории человечества, и имела под собой почву – не хватало металла, возводить суда нужно было очень быстро, специально не обучая рабочих, тому подобное. В итоге, взяли верх традиционные конструкторские решения. Однако стоит отдать должное «каменным» кораблям – они проторили новый путь в судостроении, и в будущем, возможно, обретут новую жизнь.

Сейчас же бетонные плавучие сооружения используются в качестве океанских платформ и огромных хранилищ. Инновационные же на свое время яхты, сделанные союзными умельцами, все еще остаются на плаву. Их используют для прогулок, исследований.

Конструкция рубки катера

При постройке рубки неоценимую помощь оказала статья «Постройка «шиворот-навыворот». Сначала был изготовлен легкий алюминиевый каркас, затем к нему изнутри крепилась ламинированная ценным шпоном дерева фанера, поверх которой напылялся слой пенополиуретана толщиной 50 мм. Пенополиуретан был подрезан и отшлифован для придания нужной формы, после этого его оклеили стеклопластиком на основе полиэфирной смолы «Норпол». Хотелось бы отметить, что работать с этим материалом, имеющим превосходные характеристики, просто.

Длина каюты — 3,5 м, высота в подволоке — 1,8 м, что позволяет взрослому человеку стоять в полный рост. Каюта отделана декоративным пластиком и ламинированной фанерой. В носовой ее части расположены спальные места для четырех человек (рис. 9).

Рис. 9. Боковой вид и план катера: 1 — двигатель; 2 — угловой реверс-редуктор; 3 — корзина сцепления; 4 — карданный вал; 5 — топливный бак; 6 — педаль сцепления; 7 — рычаг включения редуктора; 8 — штурвал; 9 — сиденье; 10 — фундамент двигателя; 11 — ветровое стекло; 12 — мойка; 13 — газовая плита; 14 — спальное место; 15 — люк каюты; 16 — форлюк; 17 — переборка форпика; 18 — переборка машинного отделения; 19 — П-образная мачта; 20 — ходовые огни; 21 — боковое окно; 22 — кнехт; 23 — кормовой трап; 24 — привальный брус.

Ближе к миделю находятся шкаф, мойка и газовая плита. Для вентиляции помещения используется носовой люк. Высокой степени шумоизоляции корпуса удалось достичь с помощью оклейки бортов пенопластом толщиной 50 мм. Такая конструкция корпуса в сочетании с пенополиуретановым покрытием рубки позволяет сохранять температуру внутри катера не выше 20-25°С при наружной температуре, превышающей 30°С.

Способ крепления рубки к корпусу показан на рис.10.

Рис. 10. Узел крепления рубки к палубе.

Двигатель

Как упоминалось, на катере установлен дизель Д-245 с двухконтурным охлаждением. Вращение на редуктор передается через устройство сцепления, включаемое педалью. Рулевое управление штуртросового типа.

Кажется, что катер «Амадеус» в целом получился удачным. В будущем хотелось бы применить подходящую водометную установку и несколько уменьшить габаритную высоту судна, потому что при боковом ветре ощущались некоторые трудности с управлением из-за большой парусности.

Постройка подобного катера под силу любителям. Себестоимость при использовании импортных материалов и установке нового двигателя — 4000–4500 долл.

Константин и Анатолий Кураковы, г. Н. Новгород, 2002 г.
