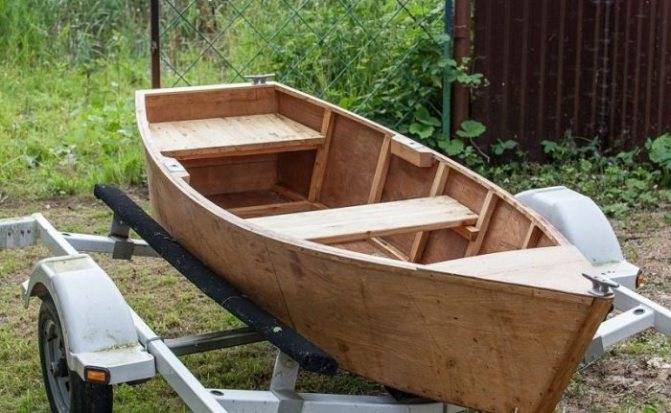

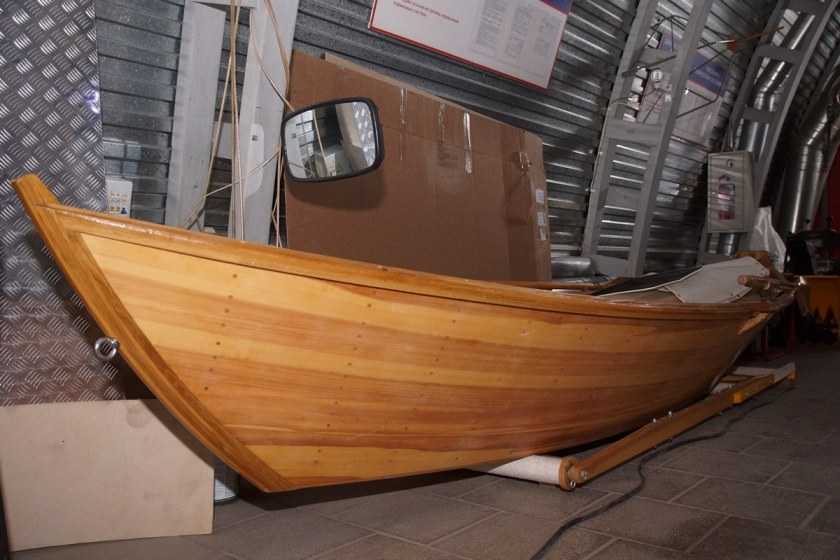

Самодельная деревянная рабочая лодка

Приступаем к строительству

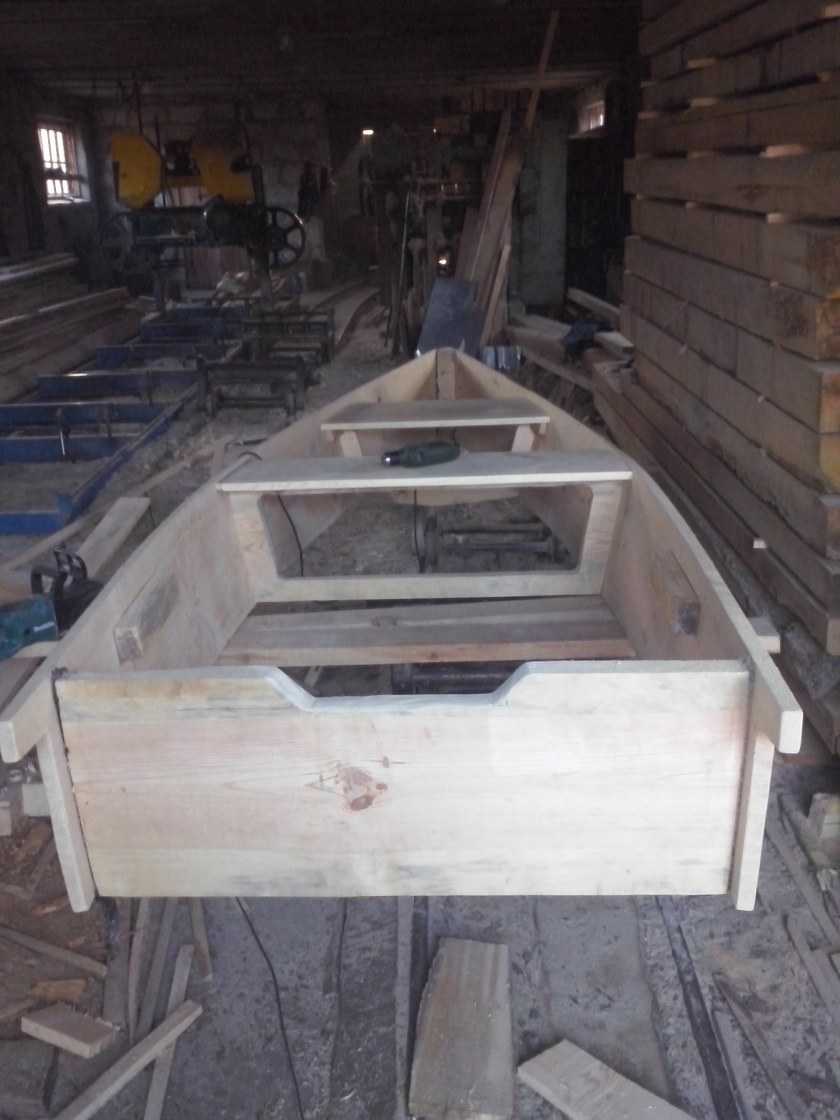

Строительство лодки начинается с носовой части. Возьмите две широкие доски, предназначенные для бортов, немного подпилите их края, выдерживая угол не больше 45 градусов. Просверлите по краям дырки и соедините доски между собой. Лучше «сшить» их медным или алюминиевым мягким проводом. После этого вам необходимо с помощником развести доски в разные стороны и установить посередине брус-распорку

Важно, чтобы самая широкая распорка стояла ровно посередине будущей лодки или в том месте, где планируется самая широкая ее часть, так как именно от нее начнется скругление корпуса. Теперь выпиливайте следующие распорки, формируя с их помощью форму вашего плавсредства

Так как из досок сделать лодку быстро не получится, то не торопитесь. Можно оставить лодку на распорках на несколько дней, чтобы древесина привыкла к этой форме и перестала сильно пружинить. Некоторые умельцы даже заново смачивают доски и оставляют их просохнуть в таком положении. Но в таком случае лучше сразу оформить корму и носовую часть лодки брусками, посаженными на саморезы либо обильно промазанными герметиком. Все упирающиеся части должны быть хорошо подогнаны – работа очень кропотливая, но от нее никуда не деться, поэтому тщательно выверяйте все размеры.

Чертежи лодки и перенос их на материал

Строительство модели из фанерных листов начинается с грамотно оформленных чертежей. Новичкам можно воспользоваться подсказками всемирной паутины, либо приобрести чертежи в магазине. Чертежи, составленные профессиональными конструкторами на чертежной бумаге, дают возможность подробно изучить все углы конструкции.

Чертеж в реальный размер модели можно отобразить следующим образом:

по центру листа проводится линия, разделяющая чертеж лодки из фанеры на две равные части. Непременным условием составляет симметричность сторон;
начерченная линия условно разделяется на четыре равных отрезка для установки шпангоутов;
графически отображается вертикальное изображение и вид модели сверху;
по нанесенным диаметральным линиям вырисовывают формы шпангоутов;
для контроля точности чертежа сверяются основные параметры всех фракций в заданном масштабе;
на плотной бумаге вырисовывается в масштабе 1:1 форма шпангоутов;
пользуясь лекалами и длинной линейкой, прорисовывают гибкие линии модели;
составленный набросок складывают вдоль горизонтальной линии и сверяют на точность начерченных деталей. Обе части рисунка должны быть идентичны друг другу.

Чертеж перемещают на картон после детальной сверки

Жесткая бумага облегчает процесс перенесения на фанеру чертежа. Изображение переносится на фанеру с учетом всех соблюдаемых масштабов, в соответствии с тем, как оно нарисовано. Увеличение или уменьшение размеров категорически недопустимо. Важно при копировании зарисовок на фанеру принимать во внимание направление волокон древесины. На этом этапе это зависит от конструкции элементов модели, так как слои фанеры расположены таким образом, что волокна каждого последующего слоя располагаются перпендикулярно предыдущего слоя

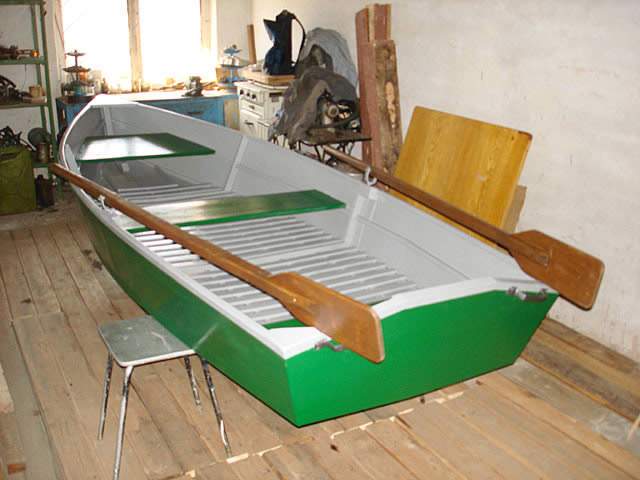

Финишная отделка плавсредства

После всех проведенных манипуляций остается завершающий этап отделочных работ по корпусу.

Последовательность финишной обработки готовой конструкции:

Зашкуривание наждачной бумагой все неровные фрагменты эпоксидной смолы;
Влагостойкой шпатлевкой выравниваются все полученные в процессе стройки изъяны;
Готовую конструкцию покрывают лаком или влагоустойчивой краской в несколько слоев;
Приобретение весел или изготовление их своими руками.

Для предупреждения гниения лодки с течением времени, не обойтись без проведения профилактических обработок по всему корпусу. При постоянном уходе и бережном использовании самодельная лодка из фанеры прослужит длительное время.

Лодка из фанеры

Фанерное плавучее средство имеет свои преимущества, к которым относятся:

небольшой вес, так как облегченный вариант такой лодки имеет массу, составляющую всего 10-15 кг, а такое судно довольно легко переносить даже вдвоем;
максимальная вместительность — 5 человек, но все зависит от выбранного проекта;
долговечность мини-корабля, но только в случае соблюдения технологии;
доступная цена всех требующихся материалов.

Если у мастера есть желание, а поводов отказываться от задуманного не найти, то нужно лишь выделить для создания лодки свободное время.

Материалы, инструменты

Мебельная фанера (ФК) для строительства этого судна не подходит, поэтому необходимо приобрести одну из следующих марок: БК (пропитка — бакелитовый лак), БС (бакелитовый клей) или, если нет возможности купить БК и БС, ФСФ (смоляной формальдегидный клей)

Обращать пристальное внимание необходимо на качество материала: в торцах недопустимы щели, а на поверхности сучки или иные дефекты. Толстая фанера не годится, так как лист должен уметь гнуться, поэтому максимальная (или оптимальная) толщина — 6-9 мм

Другие нужные материалы и инструменты:

брус — качественный, сухой;
рейки из лиственницы — для киля и стрингеров (продольных ребер жесткости);
стеклоткань в рулонах;
водостойкая краска;
грунтовка и шпаклевка (тоже водостойкие);
эпоксидный клей;
яхтный лак;
карандаш;
медная проволока (скрепки);
зубило;
кусачки;
молоток;
плоскогубцы;
рубанок;
рулетка;
саморезы;
струбцины;
шлифовальная машина;
шпатель;
электролобзик, пилки (для фигурного реза).

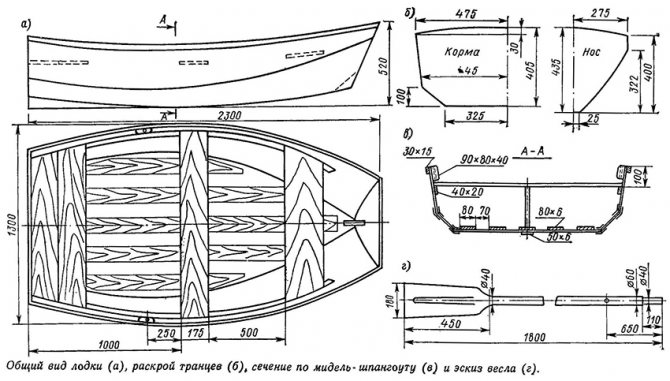

Чертеж фанерной конструкции

Проще и легче подобрать готовый образец, который без проблем можно найти в интернете. Но до «охоты» за ним нужно обдумать несколько деталей. К ним относится:

Внешний вид лодки, ее форма.
Вместимость будущего судна и его размеры.
Уровень сложности конструкции. Дебютантам «кораблестроительства» лучше смотреть в сторону простых моделей.

После того как понравившийся чертеж найден, мастер имеет права слегка его подкорректировать: например, изменить размеры или форму некоторых элементов.

Самый простой из чертежей — тот, в котором все детали помещаются на 1 фанерном листе.

Сначала на нем отмечают осевую (продольную) линию, затем те, что расположены между буквами А, Б, и В. Половину дна переносят на бумагу, вырезают, потом прикладывают выкройку ко второй половине листа, обводят карандашом, чтобы днище было симметричным.
Проводят линию, отделяющую от него транец. Днище выпиливают лобзиком в первую очередь, задний борт – следом за ним.
Аналогичным образом чертят, а потом вырезают боковые борта: размечают один элемент, накладывают его на вторую заготовку, затем сразу обе, зажав в струбцинах, вырезают. Места спилов у всех заготовок обрабатывают наждачной бумагой.
Вырезают рейки для киля и ребер жесткости (стрингеров), затем их шлифуют.

Если не устраивают небольшие размеры плавсредства, то два листа фанеры перед операцией по раскрою склеивают «на ус», обработав места соединения сначала рубанком, а затем шлифовальной машиной. На получившийся шов ставят груз.

Сборка элементов лодки

По шагам процесс соединения деталей выглядит так:

В нижней части и по бокам транца сверлят отверстия, диаметр их — 1, 5 мм, шаг — 150 мм. Точно так же поступают с днищем со стороны кормы. Обе детали соединяют проволокой, скрутки делают снаружи.
Дно укладывают на 3 табурета, на крайние стулья для обеспечения нужного прогиба подкладывают доски либо книги. Зовут помощника. Вдвоем по краям борта и боковым сторонам днища делают отверстия с аналогичным диаметром и шагом.
Боковые элементы крепят проволокой к дну и транцу. После проверки геометрии лодки скобы обсаживают зубилом на внутренних стыках. Между бортами вставляют временные распорки в местах, где будут устанавливаться перегородки (шпангоуты) и сиденья-банки. Их временно крепят саморезами.
Все стыки трижды проклеивают стекловолокном с помощью эпоксидного клея. Ширина первой полосы — 25 мм, второй — 40, третьей — 50 мм. Все скрутки проволоки с внешней стороны перед проклейкой снаружи откусывают, а места стыков скругляют.
Удаляют временные распорки, устанавливают шпангоуты и банки. Отверстия от саморезов «маскируют» деревянными нагелями, посаженными на эпоксидный клей.
Рейки, предназначенные для киля и стрингеров, крепят клеем и саморезами, затем помещают под пресс.

Выбор материалов и вида лодки — первый шаг

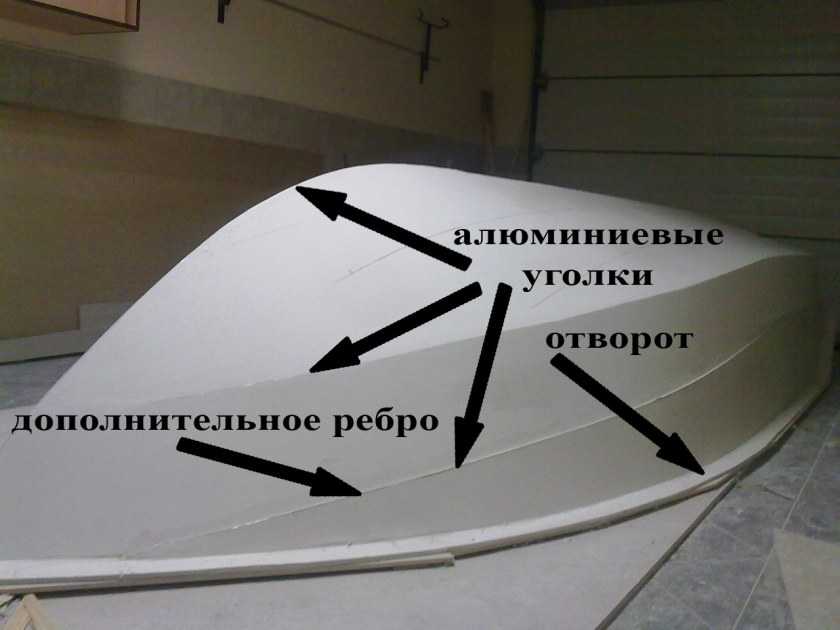

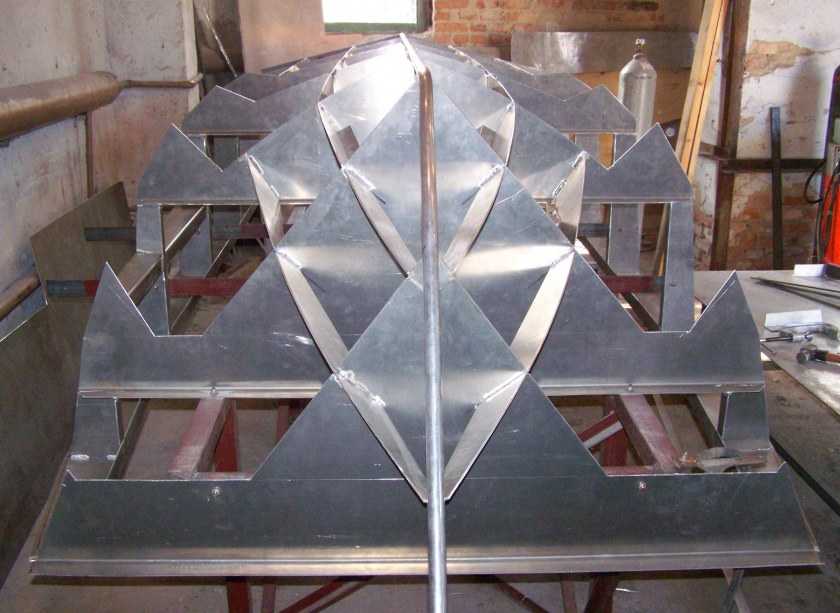

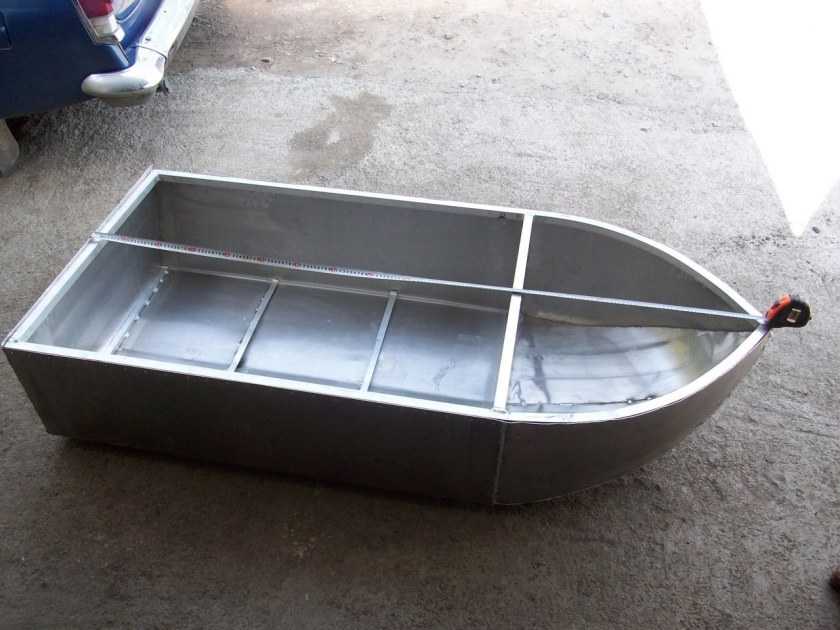

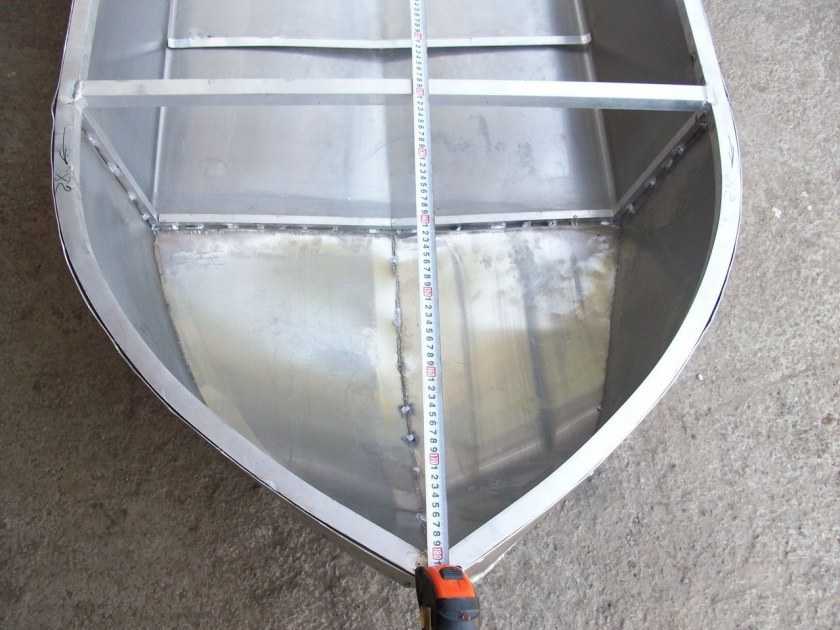

Нельзя сказать, что вариантов у будущего строителя очень много, однако выбор есть. Самодельную лодку можно изготовить из:

алюминия;
дерева;
пластика;
резины (прорезиненной ткани);
стали;
фанеры.

Идеального материала нет, каждый из них имеет свои достоинства и не лишен недостатков, но чаще всего мастера останавливают свой выбор на древесине и ее «коллегах», так как преимущества этих вариантов несомненны. Это:

экологичность, небольшой вес;
плавучесть, надежность, прочность;
бесшумность, маневренность;
относительно небольшая себестоимость;
длительный срок службы при правильной обработке материала и хранении судна;
возможность использования весел, установки мотора и/или паруса.

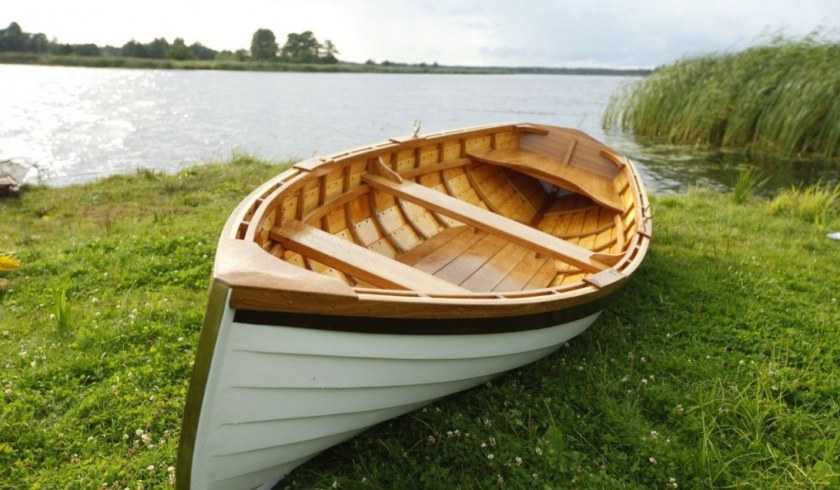

Есть две разновидности деревянных лодок:

килевые конструкции;
плоскодонные (круглодонные) суда.

Вторые в большем почете у рыбаков, так как лодки-плоскодонки обладают лучшей устойчивостью, позволяющей охотиться на рыбу даже стоя. На этих плавсредствах удобно разворачиваться, а места в них хватит для всего, что необходимо поклонникам рыбалки: как для снастей, так и для очень большого улова.

Также вы можете ознакомиться с ценами на готовые лодки:

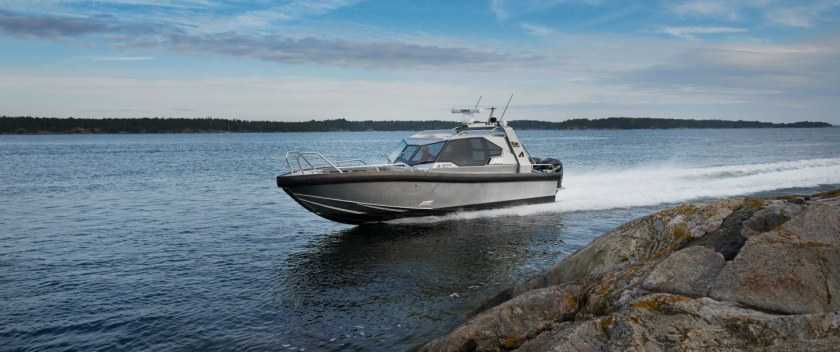

Катер с каютой

Если другие виды судна получились, то можно приступить к более серьезному судостроению. Для постройки даже небольшого варианта, нужно иметь в запасе большую площадь, защищенную от солнца и дождей.

Строить придется с использованием нескольких видов материала, на помощь обязательно нужно звать друзей или соседа. В реализации проекта помогут выделенные фото, чертежи того, как построить катер с каютой своими руками

Вряд ли самодельное изделие выдержит большую воду, но для дачного варианта и рыбалки под дождем — точно сгодится. Для вдохновения можно посмотреть альтернативные модели:

Doerak Sneek.
УЗОЛА.
Амадеус.

Чертежи и схемы того, как сделать катер своими руками можно найти в свободном доступе. Сказать о том, что это будет дешево и быстро нельзя.

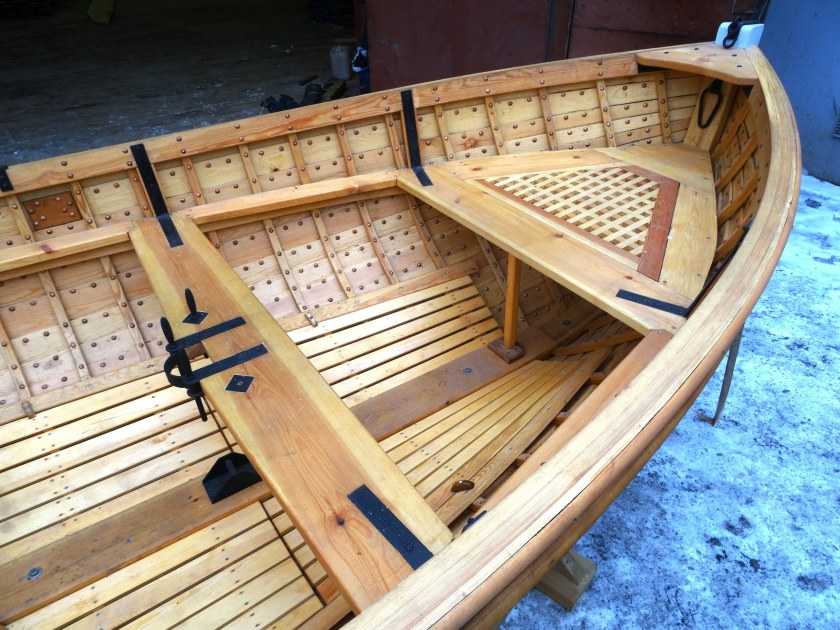

Окончательная заделка стыков листов днищевой и бортовой обшивок

После того как клей просох, нужно будет проложить по внутренней стороне стыка листов бортовой и днищевой обшивок две парусиновые полосы, тщательно пропитанные эпоксидным клеем. С внешней стороны шов нужно усилить мелкой паклей, забитой широкой плоской отверткой между гранями обшивочных листов

Перед этим важно не забыть промазать внутренность шва эпоксидным клеем и уже потом быстро протолкнуть туда уплотнительный материал

Когда все соединительные швы тщательно просохнут, можно приступать к грунтовке поверхностей. Она выполняется кистью и шпателем. Перед операцией корпус нужно перевернуть килем вверх. Выступающие головки шурупов и болтов, стыки обшивочных листов и другие выступающие элементы конструкции тщательно промазываются двумя-тремя слоями грунтовки. Оптимальным вариантом грунтовки станет разогретая до кипения олифа. Несколько слоев обеспечат должное качество покрытия. Два-три слоя краски обеспечат хорошее качество покрытия внешней поверхности корпуса и помогут сделать деревянную лодку более долговечной.

Подготовительные моменты

Средств передвижения по воде достаточно много. Лодка для дачи может быть выполнена даже из куска фанеры, поэтому найти материал не составит труда. Начинающий, вряд ли сможет сделать резиновую или алюминиевую, так как инструмент найдется не в каждом гараже и подсобном хозяйстве.

Прежде чем начать действовать, необходимо сделать следующее:

Сделать расчет размера будущего судна.
Найти схему и подробную инструкцию — в сети умельцы охотно делятся своими наработками.
Найти материал — даже если есть из чего делать лодку, расходники в виде лака, пропитки и т.д, придется заказать отдельно.

Конечно, дешевле всего заказать катер или небольшую лодку в ближайшем магазине «охота и рыбалка», однако нет гарантии того, что судно прослужит долго и верно. Сделать такое изделие можно подключив детей, отцы могут стать ближе к своим сыновьям, занимаясь общим делом.

Более того, такой вид заработка — пользуется большой популярностью. Как сделать лодку своими руками- можно увидеть ниже.

Балластная цистерна

Обычно это самая сложная часть подводной лодки. Но мы сделаем ее просто – воспользуемся микронасосом. Точнее перистальтическим микронасосом – он сам держит давление и не требует дополнительных клапанов. Сам насос способен развивать давление в 1 атмосферу, это значит он сможет прокачать цистерну на глубине до 10 метров. Управляется насос так же как обычным электромотором – регулятор хода или серва с микро-переключателями.

Есть вариант наполнять резиновый шарик, но он может лопнуть. Воспользуемся шприцом на 150 мл, называется шприц-Жане. Насос сам двигает поршень. Позже можно повесить датчики и контролировать объем поступившей воды.

Оригинальная силиконовая трубка в насосе 2.54мм, поменял на 46мм. В итоге пропускная способность увеличилась в 1.5 раза. Мотор расчитан на 6 вольт, подаю 12. Мотор немного нагревается, но не критично. Итоговая скорость 100мл за 20 сек.

Составление чертежа

Составление чертежа фактически самый главный этап постройки судна. В отдельных случаях рекомендуется использовать чертежи, выкладываемые на сайтах и находящиеся в открытом доступе. Но и здесь необходимо проявлять максимальную внимательность и представлять все этапы роботы и составные элементы судна.

Масштабный чертеж рекомендуется строить на миллиметровой бумаге, такое построение позволит просчитать все детали корпуса.

Этап построения общего эскиза чертежа можно представить следующим алгоритмом:

проводится осевая или диаметральная плоскость, это линия, делящая корпус по длине на две равные части. Поскольку лодка имеет симметричное изображение, то чертеж требует идеальной подгонки всех элементов.
диаметральная плоскость (ДП) делится на одинаковые отрезки, это будут места расположения шпангоутов;
вычерчивается вертикальная проекция лодки и проекция вид сверху;
по поперечным линиям вычерчиваются планы шпангоутов;
проверяется согласованность расположения и масштабы всех элементов.
Составленный эскиз шпангоутов вычерчивается в масштабе 1:1, чертеж вычерчивать в таком масштабе рекомендуется на жесткой бумаге или картоне, делается это для облегчения переноса на фанеру или дерево.
Плавность изгибов рекомендуется производить по отмеченным точкам с помощью металлической линейки, от борта к килю.

Полученный чертеж после складывается по диаметральной плоскости и проверяется на симметричность. Обе стороны должны идеально повторять контуры друг друга.

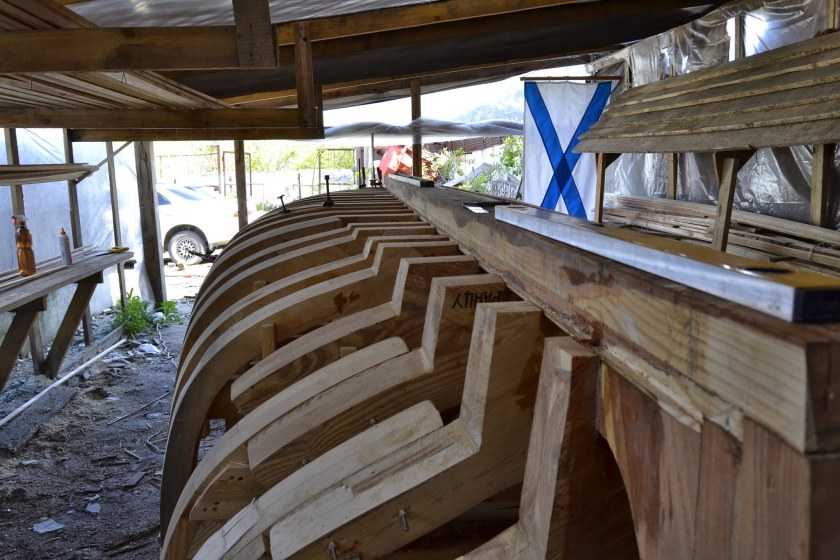

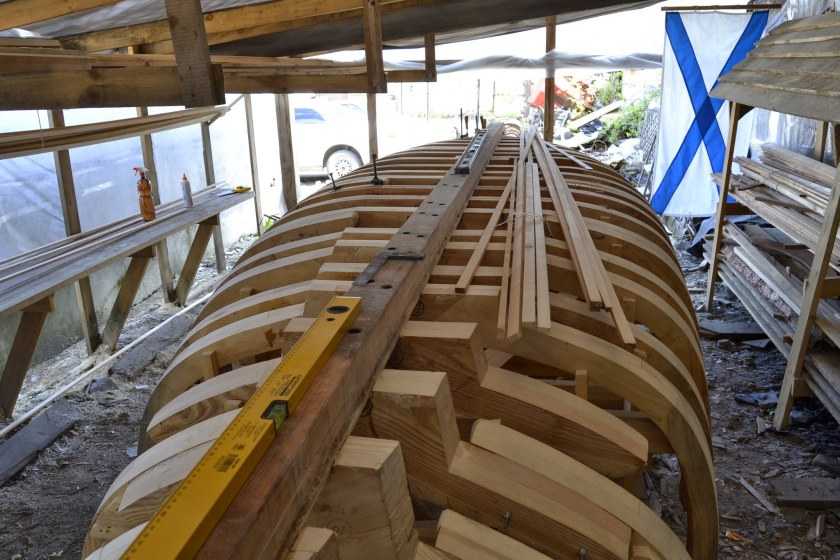

Как переносить изображение с шаблонов на дерево

После проверки симметричности всех деталей они переносятся на картон. Такой картонный шаблон необходим для облегчения изготовления элементов из дерева. Шаблоны переносятся на дерево с точным соблюдением контуров, при этом не допускается добавление дополнительных припусков и увеличение размеров.

При переносе шаблонов на доски нужно соблюдать порядок расположения волокон, чтобы они как можно меньше шли поперек.

Единственным исключением может быть увеличение размеров футоксов, их можно делать длиннее, поскольку они впоследствии будут сверху обрезаться.

Плоскодонная лодка из фанеры

В носовой части устанавливают кольцо для цепи или швартовочного троса.

Плоскодонная лодка может быть сделана не только из досок, но и из влагостойкой фанеры марок ФБС или ФСФ.

Изготавливается лодка плоскодонка из фанеры по более простой технологии, чем аналог из досок. Сначала из листа фанеры лобзиком выпиливают два борта высотой 30–40 см в виде прямоугольных трапеций, прямоугольную кормовую и носовую часть. Затем при помощи специального клея, к целому листу фанеры (днищу) крепят последовательно сначала правый борт, затем корму, левый борт, носовую часть. При этом кормовая часть крепится к днищу под прямым углом, а носовая – под тупым (120–130°). Все элементы, помимо клея, скрепляются между собой и днищем брусками, располагающимися внутри плавсредства. После сборки лодка снаружи покрывается двумя слоями водостойкой краски или смолы.

Такая лодка, по сравнению со сделанной из досок, обладает такими плюсами, как малый вес, небольшие расходы на покупку материалов, простота изготовления.

Более подробно о том, как изготавливается такая лодка плоскодонка своими руками расскажет следующее видео:

На заметку. Плоскодонки бывают не только самодельные, но и заводские. Среди них популярны такие модели, как «SAVA» 270, «SAVA» 370, Лиман», «Тортилла-2», «Казанка 6М». Стоимость бюджетных лодок составляет 18 000–20 000 рублей, в то время как покупка более вместительных моделей премиум-класса обойдется в 25 000–30 000 рублей.

Корректные габариты и чертеж

О них отдельный разговор, потому что от размеров зависит вес, вместимость, грузоподъемность и устойчивость небольшого судна на воде. Если писать о рекомендациях, то они таковы:

Высота бортов. Оптимальное значение 500 мм, однако никто не запрещает небольшое изменение в большую либо меньшую сторону. Длина. Этот параметр зависит от того, сколько человек одновременно будут находиться в лодке. Если плавсредство рассчитано на одного, то хватит длины 1800-2500 мм. Для дуэта «мореходов» нужны 3000 мм, для 3-5 человек достаточно 3500-4000 мм. Вместятся в последнюю конструкцию и шестеро, но в этом случае вопрос уже в другом — в комфорте такой большой компании. Ширина. Здесь рекомендованное значение — 1000-1500 мм, однако надо учесть, что максимальная цифра значительно уменьшит маневренность, зато сделает судно более устойчивым

Принимать во внимание нужно вес людей, потенциальный груз, который будет перевозиться на лодке, длину плавсредства. Ориентируясь на рекомендованные (или выбранные строителем) размеры, необходимо сделать чертеж

Если мастер не силен в составлении подобных схем, лучше остановиться на готовых, проверенных эскизах, которые нетрудно разыскать в интернете: достаточно ввести в поисковую систему всего два слова — «лодка чертеж», а затем переключиться на «Картинки»

Ориентируясь на рекомендованные (или выбранные строителем) размеры, необходимо сделать чертеж. Если мастер не силен в составлении подобных схем, лучше остановиться на готовых, проверенных эскизах, которые нетрудно разыскать в интернете: достаточно ввести в поисковую систему всего два слова — «лодка чертеж», а затем переключиться на «Картинки».

Резиновая шлюпка

Ответом на вопрос: как сделать лодку своими руками чертежи будут первым ответом. Благодаря им, изделие получится правильной формы. Поэтому первым делом следует нарисовать чертежи, просчитав малейшие детали.

После этого вырезаем из листа фанеры шлюпку указанных размеров. Дополнительно нам понадобятся доски для надёжного крепления дна, брезент для покрытия. Указанные материалы необходимо соединить между собой с помощью всё того же клея, смолы. Обязательно следует дать время застить клею, иначе конструкция получиться хлипкой. И Ваши усилия будут потрачены зря.

После этого обтяните изделие брезентом, плотно прикрепляя его к доскам. Помните, конструкция должна быть широкой. Таким образом получиться самодельная шлюпка. Она не сильно будет похожа на резиновую, которая продаётся, но мягкость, удобство она вам обеспечит.

Для большего понимания процесса изготовления можно посмотреть как сделать лодку ПВХ своими руками. Там на наглядном примере объяснят принцип работы. Ведь читать и видеть пример, повторяя действия, это совершенно разные вещи.

Но для эффективности работы стоит почитать подробное описание, посмотреть видео-урок. Так вы сможете быстрее понять, как сделать резиновую лодку правильно, которая сможет служить долгие годы.
